船舶货物系固手册二○一五年一月
目录
1. 总则 (1)
适用范围 .............................................................. 1 2.编写要求 .............................................................. 1 3.
主要内容 .............................................................. 4. 2
本指南包括的附则 ..................................... 错误！未定义书签。 5.定
义 .6. (2)
2
1.总则
1.1为提高航运公司安全管理水平，保障船舶水上交通安全，根据《中华人民共和国海上交通安全法》、《中华人民共和国航运公司安全与防污染管理规定》等法律、行政部门规章，并参考国际海事组织《货物积载和系固安全操作规则》，结合我国实际情况，制定本指南。
1.2本指南是为了明确船舶实施货物安全积载和系固的基本要求，指出航运公司和船舶编写货物系固手册的要点和方法，以及提供具有实际指导意义的货物系固手册的范本。
2.适用范围
本指南适用于装载钢材、集装箱、重大件、木材、滚装货物的500总吨及以上国内航行海船（含江海联运船）。
3.货物系固手册的编写要求
3.1编写货物系固手册的人员应有在相关船舶上担任大副及以上职务的经历。
3.2编写货物系固手册时应充分考虑本船在积载和系固方面的实践经验。
3.3编写货物系固手册时应充分考虑本船和所载货物的特点，为本船编写的货物系固手册不能通用于其它船舶。
3.4编写货物系固手册时，建议使用简洁的语言和直观的图示，以便于船员理解。
3.5编写货物系固手册时，应考虑和注意以下问题：
3.5.1是否对货物移动风险进行了评估。例如：船舶是否适于运输特定货物，系固设备是否满足特定货物的系固要求，是否了解货物的尺寸、物理特性、位置和积载，是否了解航次气候和海况特点等。
3.5.2是否具有固定式货物系固设备。例如，滚装船甲板上系固车辆的固定系固点，集装箱船在甲板或货舱盖上系固集装箱的固定系固设备等。
3.5.3是否配备可移动式货物系固设备。例如，扭锁，张紧器，绑扎链，绑扎绳和绑扎杆等。舱甲板和底舱的最大许用载荷，是否了解舷侧肋骨、3.5.4是否了解用于装货的舱口盖、壁扶强材和甲板横梁等构件的承载能力。
3.5.5是否具有货物系固设备的产品证书、标志和操作手册。
是否明确了检查、维修和更新货物系固设备的要求。3.5.6
1
3.6船上增加或更新系固设备时，应对货物系固手册进行相应修订。
4.货物系固手册的主要内容
4.1船舶资料。
4.2船舶货舱布置图及相关数据。
4.3货物系固设备的配备。
4.4货物系固设备的检查与维护。
4.5积载和系固要求。
5.定义
5.1货物系固手册：系指使船舶有效实施货物积载和系固的文件。
5.2钢材：系指任何金属制成的卷材、板材、管材、线材、型材等及金属废料。
5.3集装箱：系指具有一定强度、刚度和规格专供周转使用的大型装货容器。
5.4木材：泛指用于工民建筑的原木、板材等木制材料。
5.5滚装货物：系指由滚装船舶载运的不论是否装载货物的机动车辆或者移动机械，如公路车辆、铁路车辆及履带式车辆等。
5.6重大件：系指单件重量较大，单件尺度过长、过高或过宽，以致在运输装载方面受到一定限制的重大件货物，如钢轨、机车、高压容器等。
5.7固定式系固设备：系指焊接在船体构件上的系固用构件。
5.8可移动式系固设备：系指用于绑扎、系固或支撑货件的索具。
2

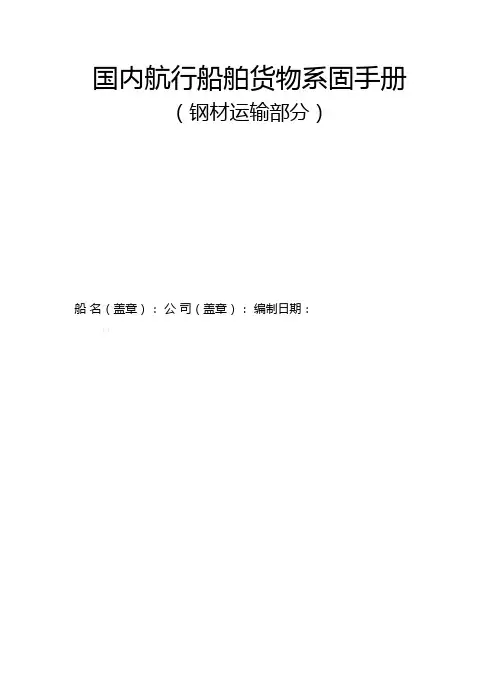

附则I：
船舶货物系固手册
（钢材运输部分）
船名（盖章）：＿＿＿＿＿＿＿＿＿公司（盖章）：＿＿＿＿＿＿＿＿＿期：＿＿＿＿＿＿＿＿＿日制编修改记录
序号修改原因修改章节或页修改人修改日期批准人批准日期
1
2
3 4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
20
船舶资料
基本信息
船名……船籍港………………建造日期船舶种类…………参考载货量呼号…船舶检验机
…（垂线间长…
…………服务航
…G范初稳性高
批准机批准日
…装载手…
…强度计算…
…稳性计算…
2
船舶货舱布置图及相关数据
数据许用载荷
2 KN/m
位置舱底板甲板舱盖
号货………
号货………
…………
3
目录
1总则…………………………………………………………………………………‥1
1.1说明....................................................................................‥ (1)
1.2运输风险 (1)
1.3定义 (1)
2系固设备 (2)
2.1配备 (2)
2.2检查与维护 (2)
3积载与系固 (3)
3.1卷材 (3)
3.2管材 (7)
3.3板材 (7)
3.4线材 (9)
3.5型材 (11)
3.6金属废料 (12)
3.7混合装载 (12)
附件1：货物系固设备的检查和维护记录 (13)
附件2：系固设备的检查和维护制度 (14)
附件3：船上货物系固设备的更新记录 (17)
附件4：固定式系固设备布置图及（或）可移动式系固设备示意图………………18I
1.总则
1.1说明
1.1.1本手册不能取代良好船艺及有效积载和系固方面的经验。
本手册的资料符合船舶纵倾和稳性报告书、装载手册、船舶载重线证书等文件的要1.1.2求。
1.1.3本手册明确了船上的货物系固设备的最大系固载荷及其布置方式。
本手册中提到的货物系固设备应被正确使用，并应适合货物的数量、包装方式和物1.1.4
理特性。当采用新型或替代的系固设备时，手册应相应修改。替代设备的强度不应低于原设备。
1.1.5本手册应提供船上每种货物系固设备的强度、使用和维护的资料。货物系固设备应被良好地维护，当存在影响系固效果的磨损或损坏时应予更新。
1.1.6本手册积载和系固中选用的系固材料为建议标准，当船舶无法以经验和良好船艺知识判定其适用性时，应根据船舶的装载情况、航区和船舶的运动，使用可接受的计算方法对系固材料加以验证。
1.2
1.2.1船舶结构承受超负荷或超限应力；
稳性高度过大，船舶横摇周期过短，横摇加剧； 1.2.2货物移动，稳性丧失或船体损坏。1.2.3 1.3定义
1.3.1钢材：系指任何金属制成的卷材、板材、管材、线材、型材等及金属废料。
可移动式系固设备：系指用于绑扎、系固或支撑货件的索具。1.3.2
固定式系固设备：系指焊接在船体构件上的系固用构件。 1.3.3
最大系固载荷（MSL）1.3.4：系指船上系固设备系固货物时所允许的最大负荷能力。当能提供等同或较高强度时，安全工作负荷（SWL）可以替代MSL。2
2.系固设备
2.1配备
2.1.1固定式
制造厂型号 MSL 数量布置图类别
见附件4 …………铃…… D见附4系索…………………………………………………
2.1.2可移动式
类数型存放位MSL制造示意图拉杆4 …………见附件……系索见附件
4 ………………
………………见附件系链4
见附件…………花兰螺杆4 ……
…………………………
注意事项2.1.32.1.3.1未经船长许可，船体结构上不得加焊任何部件。
2.1.
3.2若对可移动式系固设备的最大系固负荷有怀疑或无法确定其值时，则应保证其所受到的负荷不超过通常情况下的限值。
2.1.
3.3当货物系固设备有更新或增加时，该设备应被记录在货物系固设备的检查和维护记录（见附件1）中。
2.2检查与维护
系固设备的检查和维护制度（见附件2）
3
3.积载与系固
一般原则
—合理的积载是安全运输的根本，绑扎是合理积载情况下的重要补充。
—积载处所应干净、干燥并没有油脂。
—积载中，应在舱底和层间铺设衬垫，不能直接堆载在船体构件上，也不得直接与船体构件接触。
—货物重量的分布应避免使船体受到过大应力，不得超过甲板和舱底的最大许用载荷。
—货物表面应保持平整, 表面应予以系固，装载时应从船舶一舷向另一舷密实积载，货物间不留空档，必要时货物间用垫料塞紧。
3.1卷材
3.1.1立式积载
3.1.1.1衬垫
对带有托盘的卷材应采用立式积载方式，不需要另加衬垫
0引言 集装箱码头物流系统(container terminal logistics systems，CTLS)作为集装箱运输网络中连接不同运输模式的核心枢纽节点，是一个典型的离散事件动态系统，亦是一个标准的并发多环节多维空间作业开放复杂系统。CTLS的生产作业和控制决策具有明显的多目标性、不确定性和复杂性，其各个局部的控制决策均为典型的NP-Hard问题，而CTLS整体集成生产调度的数学模型及其最优解更是难以获取[1]。于是近年来国内外众多学者开始利用基于仿真的优化(simulation based opti-mization，SBO)对CTLS进行研究和讨论。在国际最权威的仿真学术会议——美国冬季仿真会议上，近年来几乎每年都有将SBO应用于CTLS的生产作业的论文。2008年，Legato等对动态不确定环境下的码头岸桥调度利用SBO进行了探讨，其仿真结果表明，其方法可以很好地提高港口前沿的吞吐量[2]；2009年，Xi Guo等利用SBO对港口的场桥调度进行了研究，并建立了实用性很强的场桥管理系统[3]。世界顶尖的OR Spectrum国际期刊也在2010年刊发了由Pasquale Legato等撰写的《Simulation-based optimization for discharge/loading opera-tions at a maritime container terminal》一文，其利用SBO就码头前沿的岸桥装卸和后方堆场的场桥堆码的联合作业进行了整体研究，通过仿真实验该建模优化方法可以大大提高港口的全局作业效率[4]。而国内的王红湘[5]、张涛[6]、金淳[7]等分别基于SBO对码头泊位分配、堆场配置和大门作业进行了相关的研究，而李浩渊则利用并行SBO对港口的箱区规划和集卡配置进行了论述[8-9]。但他们都未从整体的角度对面向CTLS的SBO提出探讨，只是将SBO运用于CTLS的单个或2个作业环节中。有鉴于此，本文立足整个港口生产全局，系统地提出面向CTLS 收稿日期：2011-01-10；修订日期：2011-03-21。
浅谈重大件货物的安全装卸和系固 在重吊船上工作的船员是比较辛苦的，许多大件货物都需要船员自己配装吊具、操作船吊装卸（ship's crane driving by crew），挂钩、摘钩（hooking and unhooking），绑扎、解绑（lashing and unlashing），烧焊、割焊（welding and cutting off welding）、打磨（grinding），在装卸货过程中还要频繁地移动二层甲板和倒货（frequently shifting of pontoon panels and cargo）。这点从德国公司SAL的名字也可以看出来，“SAL”是“Shifting After Loading”的缩写，直译过来就是“装了货就可能要倒货”，可谓一语中的地道出了重吊船的货运特点。 关于吊具配装与安全吊装 装卸重大件货物前，最重要的是根据货物尺寸、重量以及吊点的位置配装吊具，有时仅看装货清单（packing list）还不够，有些吊点不规则的特别货物，还需要港口船长或大副提前到堆场看货，这样配出的吊具才更准确。一般船上根据重吊负荷配备的吊梁（lifting beam）既可用于单吊也可双吊并抬，我们通常把连接重吊主钩和吊梁的钢丝叫crown wire,连接货物吊点和吊梁的钢丝叫dropped wire，如果大件的吊点（lifting trunnions）在两侧底部且货物较宽，可能还需在吊梁下面装spreader。一般重吊船会配有一定数量的圈型吊货钢丝，通常行话称grommet；还有两头眼环的吊货钢丝eye to eye sling wire、eye to eye sling chain、nylon sling、webbing sling等。我们可以根据大件货的形状和重量来选择吊货索。例如，韩国出口的大长罐货 big tank 就可以选择两根eye to eye sling wire 或 nylon sling 兜底吊，行话称 basket 或belly slung；如果是个大长罐货物，重心高、上面大、下面小，底部装有瘦高skid 并起吊后容易翻转，就可以选择eye to eye sling wire，用 choke 法，即兜底后一个眼环穿过另一个眼环，这样就能越勒越紧且不翻转。 在装重大件前选吊货索时，除了考虑吊货索的安全负荷形状外，还要考虑长度。船上重吊的跨距（outreach）是受限于货重的，那么对应的钩头绞到最高位后在甲板舱盖的高度也是受限制的，所以在配装吊货索时不能太长，如果高度不够，可以让电机员把限位取消，但操作时要十分小心，慢慢地向上绞，以防止钩头的block顶到吊臂上端造成损坏；如果在某个重量时跨距不足，也可以让电机员上克令吊去短接（by pass），但是不能过量。例如：四条“大”字号船吊重250吨时最大跨距18米，吊重200吨时最大跨距22米，现在有一件货重220吨，需要将跨距调到20米时才能装到位，请核实一下是否可以？如此可用如下公式：250吨×18米=A×20米，A=250×18÷20=225吨，也就是说这个225吨是跨距20米时的最大起重量。操作时，应先将重吊调到250吨档位，当吊起的220吨货物跨距接近18米时，让电机员上克令吊短接一下取消限位，然后操吊人员慢慢将跨距调到20米落下，操作过程中尽量不要产生加速度，以
第33卷第8期2011年8月 ?4 ?集装箱码头堆场 管理模式的优化 黄轶达 1集装箱船大型化及其对码头的要求 随着海上集装箱运输的迅猛发展，船舶大型化 带来的成本优势越来越受到班轮公司的重视。各主 要集装箱班轮公司都已建造或正在订造1万TEU 以 上的大型集装箱船。超巴拿马型集装箱船成为亚欧 航线和亚洲至美西航线的主流船型。荷兰正在研制 的装载量为1.8万TEU 的马六甲极限型船，长约 450m ，载重量约25万t 。 集装箱船大型化对码头的水域条件和装卸效率 提出越来越高的要求。以第六代集装箱船为例，其 满载吃水约13.5m ，在国内相当一部分集装箱码头 需要趁潮进出港。如果不能在一或两个潮时内完成 全部装卸任务，船舶就只能停在码头等下一个潮时 再离港，这将给船舶所有人造成巨大的经济损失。因 此，船舶装卸效率成为各大码头吸引船舶所有人的 重要砝码。 在集装箱码头装卸过程中，堆场操作效率往往 决定整条装卸作业线的效率。目前集装箱码头堆场 管理中存在的问题主要有以下几个方面： （1）堆场倒箱率上升。国内的集装箱码头大多建 于20世纪80年代后期，当初的设计能力与目前的 实际运营需求之间差距较大。堆场容量不变，而吞 吐量不断上升，势必造成堆场利用率提高，而堆场利 用率的提高，又往往造成单船出口箱堆垛过于分散，场区内无法严格按照箱型、港口等属性分别堆垛出口箱。如果不能及时进行场地整理，那么装船时的倒箱率就会大幅提升，从而导致装船效率低下。（2）进提箱与装卸船相冲突。目前大部分码头采用“先进场后报关”的通关模式。在这种模式下，客户报关后，码头需要“翻箱倒柜”，把客户需要查验的集装箱移到查验场区，这一过程大大影响出口箱的堆垛质量。此外，如果在船舶到港前无法彻底截单截箱的话，码头堆场内还可能出现一边装船，一边有客户进场和查验移箱等操作的情况，这3种不同的操作同时进行，使装船效率难以得到保障。而受场地容量不足的影响，上述矛盾还出现在卸船作业过程中，提箱需求与卸船作业的冲突屡见不鲜。（3）堆场机械利用率低下。场内作业繁忙，如果机械投入量不足的话，龙门吊必须频繁转场，而龙门吊频繁转场不仅降低效率，而且带来较多的安全隐患。这一问题最直接的解决办法，是给每路作业线配备更多的龙门吊和拖车。但龙门吊和拖车数量增加之后，如果不能对其实施有效控制，那么多路作业时众多车辆往往彼此占道，使堆场装卸箱效率不升反降。更严重的是，机械设备的增加直接带来生产成本的提升。在当前燃油成本、材料成本和人工成本普遍上涨的情况下，设备资源的大量投入显然不
一、填空 1、货物在集装箱中的固定方法主要有：支撑、塞紧和系紧。 2、集装箱的装箱作业有三种方法：全部用人力装箱、用叉式装卸车搬进箱内，再用人力堆装，全部用机械装箱。 3、装载集装箱时，超长货物的超长量有一定限制，最大不得超过306 mm。 4、集装箱货运站主要根据设置地点主要有三种：设在集装箱码头内的货运站、设在集装箱码头附近的货运站和内陆集装箱货运站。 5、集装箱码头的靠泊设施主要由码头岸线和码头岸壁组成。 6、三大集装箱航线分别是：远东—北美太平洋集装箱航线、远东—欧洲、地中海集装箱航线和北美—欧洲、地中海大西洋集装箱航线。 7、集装箱船从装卸方式来分类，主要有吊装式、滚装式和浮装式。 8、一般而言，公路集装箱的运送方法有四种：汽车货运方式、全拖车方式、半拖车方式、双拖车合并方式。 9、利用铁路平车装载集装箱，有两种方法：平车载运拖车和平车 载运集装箱。 10、发货人凭经签署的场站收据向负责集装箱运输的人或其代理人换取提单。
11、提单属于格式合同，关于货主和承运人的权利义务已事先拟定好，并印制于提单背面，称之为背面条款。 12、关于提单的国际公约有《海牙规则》、《维斯比规则》和《维斯比规则》。 13、我国《海商法》于1993年7月1日生效，是我国第一部全面调整海上运输关系、船舶关系的专门性法律。 14、集装箱提单将承运人的责任期限规定为“从收到货物开始至交付货物时止”，以代替普通海运提单下的“钩至钩”原则。 二、单选题 1、集装箱内装的纸箱货尺寸较小，规格统一，可采用哪种堆装方法（③）。 ①无间隙堆装②砌墙堆放法③交错堆放法④机械装箱 2、超高货是指货物的高度超过集装箱的箱门高度的货物，超高货可选用以下哪种集装箱（②）。 ①杂货集装箱②开顶式集装箱③罐式集装箱④散货集装箱 3、在集装箱码头，码头岸壁到集装箱编排场之间，设有岸壁集装箱起重机及其运行轨道的码头面积是（②）。 ①靠泊设施②码头前沿③集装箱货运站④集装箱堆场
1. 船舶国籍证书（Certificate of Bareboat Registry） 2. 船舶吨位证书（International Tonnage Certificate） 3. 船舶船级证书（Certificate of Classification） 4. 船舶载重线证书（Certificate of Load Line） 5. 最低配员证书（Minimum Safe Manning Cert ） 6. 船舶设备安全证书（Cargo Ship Safety Equipment Cert） 7. 船舶构造安全证书（Cargo Ship Safety Construction Cert） 8. 船舶无线电安全证书（Cargo Ship Safety Radio Cert ） 9. 国际防止油污证书（International Oil Pollution Prevention Cert） 10. 安全管理证书（Safety Management Cert） 11. 符合证书（Document Of Compliance） 12. 船舶安全证书（International Ship Security Cert） 13. 除鼠证书（Derating Exemption Certificate） 14. 卫生证书（Sanitary Certificate for Conveyance） 15. 船舶危险品适装证书（Document of compliance for the carriage of dangerous goo ds） 16. 总布置图（General arrangement plan） 17. 贝位布置图（Bay arrangement plan） 18. 连续概要记录（CSR） 19. 货物系固手册（Cargo securing manual ） 20. 船舶垃圾管理计划（Garbage management plan）
北京络捷斯特科技发展有限公司 港 口 集 装 箱 堆 场 管 理 系 统 操作手册
目录 1引言 (3) 1.1 编写目的 (3) 2功能概述 (3) 2.1 系统登录和界面介绍 (3) 2.2 通用界面和操作 (4) 2.3 我的工作台 (8) 2.3.1个人日记 (8) 2.3.1.1 日记 (8) 2.4 集装箱进出存管理 (8) 2.4.1进场管理 (8) 2.4.1.1 进场批次 (8) 2.4.1.2 进场管理 (10) 2.4.1.3 进场批次查询 (10) 2.4.2出场管理 (10) 2.4.2.1 出场批次 (11) 2.4.2.2 出场管理 (12) 2.4.2.3 出场批次查询 (12) 2.4.3箱柜管理 (12) 2.4.3.1 箱柜登记 (13) 2.4.3.2 箱柜操作 (13) 2.4.3.3 移箱管理 (14) 2.4.3.4 锁柜和解锁 (15) 2.4.3.5 超期柜 (16) 2.4.4箱位管理 (16) 2.4.4.1 箱位设置 (16) 2.4.5修箱管理 (17) 2.4.5.1 修箱估价 (17) 2.4.5.2 修箱审批 (18)
2.4.5.3 修箱完成 (18) 2.4.5.4 修箱查询 (18) 2.4.6EDI数据生成 (18) 2.4.6.1 堆存报文 (19) 2.4.6.2 进场报文 (19) 2.4.6.3 出场报文 (20) 2.4.7统计查询 (21) 2.4.7.1 出场统计 (21) 2.4.7.2 进场统计 (22) 2.4.7.3 进场统计 (22) 2.4.8统计费用 (23) 2.4.8.1 出场费用统计 (23) 2.4.8.2 进场费用统计 (23) 2.4.8.3 堆存统计 (24) 2.4.9基础管理 (24) 2.4.9.1 费用设置 (24) 2.4.9.2 维修代码 (25)
关于发布《中华人民共和国江苏海事局船舶载运危险货物安全监督管理规定》的通告（第6号） 各有关单位： 《中华人民共和国江苏海事局船舶载运危险货物安全监督管理规定》已于2008年3月4日经局长办公会审议通过，现予公布，自2008年5月1日起施行。 二○○八年四月五日 中华人民共和国江苏海事局船舶载运危险货物 安全监督管理规定 第一章总则 第一条为加强船舶载运危险货物监督管理，保障水上人命、财产安全，防止船舶污染环境，依据《中华人民共和国海上交通安全法》、《中华人民共和国内河交通安全管理条例》、《危险化学品安全管理条例》、《中华人民共和国船舶载运危险货物安全监督管理规定》及有关法规规定，结合辖区实际情况，制定本规定。 第二条在中华人民共和国江苏海事局（以下简称江苏海事
局）辖区内从事船舶载运危险货物以及相关作业和活动，应当遵守本规定。 第三条江苏海事局及其分支、派出机构负责船舶载运危险货物的监督管理。 第四条船舶载运危险货物，必须符合国家安全生产、水上交通安全、防治船舶污染的规定，保证人员和财产的安全，防止对环境、资源以及其他船舶和设施造成损害。 第五条禁止利用内河以及其他封闭水域等航运渠道运输剧毒化学品以及按规定禁止运输的其他危险化学品。 第二章危险货物 第六条本规定所称“危险货物”，系指具有爆炸、易燃、毒害、腐蚀、放射性、污染危害性等特性，在船舶载运过程中，容易造成人身伤害、财产损失或者环境污染而需要特别防护的物品。 危险货物通常包括下列公约、规则或标准中所列明的货物：（一）《经1978年议定书修订的1973年国际防止船舶造成污染公约》； （二）《国际散装运输危险化学品船舶构造和设备规则》； （三）《国际散装运输危险液化气体船舶构造和设备规则》； （四）《国际海运危险货物规则》；
船/岸安全检查表 SHIP/SHORE SAFETY CHECK LIST Ship’s Name 船名………………………………………. Berth 泊位………………………………………Port 港口………………………………………. Date of Arrival 抵达日期…………………………………….. Time of Arrival 抵达时间……………………………………... 填表须知 INSTRUCTIONS FOR COMPLETION: 为保证安全作业，下列所有问题的答复均是肯定的,可在相应的方格内清楚地打上(√)标号。如果不能给予肯定回答，应说明理由，而且船舶和码头之间均达成关于应采取的适当预防措施的协议。如果认为有的问题不适用，应在备注栏里加以说明。 The safety of operations requires that all questions should be answered affirmatively by clearly ticking (√) in the appropriate box. If an affirmative answer is not available, the reason should be given and agreement reached upon appropriate precautions to be taken between the ship and the terminal. Where any question is considered to be not applicable, then a note to that effect should be inserted in the remarks column. “船舶”和“码头”栏目下的方格，表示由负责方实施检查。 A box in the column ‘ship’ and ‘terminal’ indicates that the party concerned should carry out checks. 在“代码”栏目里的A，P或R字母，分别表示如下的意义： The presence of the letters A, P or R in the column ‘Code’ indicates the follow ing: A –（协议）表示该检查项应通过协议或程序来处理，并在检查表中的“备注”栏中明确或者通过其它一些双方可接受的表格来交流这些协议和程序。 A–(‘Agreement’). This indicates that the referenced consideration should be addressed by an agreement or procedure that should be identified in the ‘Remarks’ column of the Check Li st, or communicated in some other mutually acceptable form. P—（批准）在否定回答的情况下，未经主管当局的书面许可，不可进行作业。 P–(‘Permission’). In the case of a negative answer to the statements coded ‘P’, no operations are to be conducted without the written permission from the appropriate authority. R—（复查）表示在不超出声明同意的时间间隔须重复检查的项目。 R–(‘Re-check’).This indicates items to be re-checked at appropriate intervals, as agreed between both parties and stated in the declaration. 仅在所有方检查和接受他们分配的职责和责任后方可签署共同声明 The joint declaration should not be signed until all parties have checked and accepted their assigned responsibilities and accountabilities. PART ‘A’ – BULK LIQUID GENERAL - PHYSICAL CHECKS

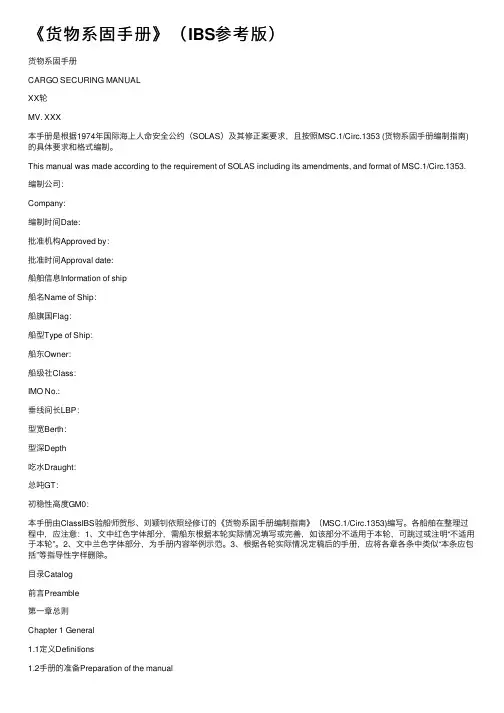

货物系固手册CARGO SECURING MANUAL XX轮 MV. XXX
