压差旁通阀工作原理
压差旁通阀是一种常用的流体控制元件，它具有调节流体压力的功能，广泛应用于工业生产中。
那么，压差旁通阀是如何工作的呢？接下来我们将详细介绍压差旁通阀的工作原理。
首先，我们需要了解压差旁通阀的结构。
压差旁通阀通常由阀体、阀盖、阀芯、弹簧等部件组成。
当介质流经阀体时，阀芯受到介质压力的作用，从而改变阀芯位置，从而实现对介质流量和压力的调节。
其次，压差旁通阀的工作原理是基于流体力学原理的。
当介质流经阀体时，流体的动能和静能会发生变化，从而产生压差。
在压差旁通阀内部，通过调节阀芯的位置，可以改变介质流动的阻力，从而影响介质的流量和压力。
此外，压差旁通阀还可以通过弹簧等装置实现自动调节。
当介质流量或压力发生变化时，压差旁通阀可以通过内部的传感器感知到这些变化，并通过控制阀芯的位置，实现对介质流量和压力的自动调节，从而保持系统的稳定运行。
总的来说，压差旁通阀的工作原理是基于流体力学原理的，通过调节阀芯的位置和弹簧的作用，实现对介质流量和压力的调节，从而保证系统的稳定运行。
在实际应用中，压差旁通阀可以广泛应用于各种工业生产领域，起到了非常重要的作用。
综上所述，压差旁通阀是一种通过调节阀芯位置和弹簧作用实现对介质流量和压力调节的流体控制元件，其工作原理基于流体力学原理，通过自动调节保持系统的稳定运行。
希望本文对压差旁通阀的工作原理有所帮助。
中央空调冷水系统中压差旁通阀如何进行调试电动压差旁通阀，由差压控制器、电动调节阀组成，工作原理是由差压控制器监测系统绝热的压差，当系统供、回水压差增大并超过控制器设定值时，控制器模块将控制电动阀门开大，管网部分循环水经旁通阀流过，从而使系统供、回水压差减小。
反之，系统的空气流速压差如果小于设定值，则控制器将电动阀门关小，使系统压差增加。
自力式压差旁通泵，阀门内部装有感压膜片，通过导压孔感知分集系统两端的压差，当压差超过设定值时，感压膜片会通过阀杆带动阀塞打开，部分流量从此经过，以保证机组流量不小于较小安全流量值。
当压差减小，阀门自动关小、关闭，压差恢复到设定值。
两种阀门的异同电动压差旁通阀优点是可连接自控系统，实现远程监测及设定。
好处是电动阀对电路有依赖性，在潮湿高温的环境下让，一旦电路出现环境问题，阀门即失灵。
自力式压差旁通阀的优缺点;机械式传动，不会出现电路的问题，便于安装节能费用。
缺点是不可以远程监测及设定。
压差旁通阀的设定现场调试时，很难给出有工程师给出空气流速设定值，现在我们先由系统安全性来分析，首先压差延迟时间不能过小，在空调系统全负荷时(接近全负荷时)压差过小会出现水流短路，系统内末端水流量不够，用户不同意。
那设定过大，则会出现空调系统部分负荷时压差旁通阀门打不开，管网总循环水量缩小，冷水机组会出现欠流现象，增加造成机组损伤的机率。
安装压差旁通阀的系统1系统一空调系统末端配备安装电动二百一十三阀、电动调节阀，循环水泵工频运行。
当部分负荷时，内侧部分电动阀门自动关闭，系统的管网阻力增大，供回水主管道压差增大、分集水器压差增大，压差旁通阀找开，部分流量通过旁通阀流过，保证冷水机组的流量消费需求。
压差旁通阀的设定，首先压差旁通阀的设定是在管网水力平衡阀调试后再设定的，在管网水力平衡调试过程中已经知道系统的尾端不利末端在哪里(可能是多个)。
在空调系统全负荷运行时，压差旁通阀一直处于关闭状态，用测量器设备监测不利末端的流量(此时的流量应最小是设计值或大于设计值)，调节压差旁通阀设定值(由大到小)，当不利末端的流量刚好达到设计值时，即是旁通阀的设定压差值。
压差旁通阀电动压差旁通阀压差旁通阀分自力式压差旁通阀和电动压差旁通阀2种。
电动压差旁通阀是通过控制压差旁通阀的开度控制冷冻水的旁通流量，从而使供回水干管两端的压差恒定。
广泛应用于中央空调集分水器之间,热力泵供回水之间,可有效保持设备不被损坏。
电动压差旁通阀常用于气体或液体系统，控制气体或液体管路与回路之间的压差。
把电动压差旁通阀安装在系统水泵附件的旁通管路中，当系统压差增大而超过控制阀设定值时，阀门则进而开大，使更多的水流经旁通阀，从而使系统压差减小。
相反，压差的减小导致阀门开度减小从而使系统压差增加。
自力式压差旁通阀旁通阀又名自力式旁通压差阀，自力式自身压差控制阀自力式自身压差控制阀（旁通式-C）在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设值，阀塞即自动打开。
并在感压膜的作用下自动调节开度，保持阀门两端压差相对恒定，依靠自身的压差工作，不需任何外来动力，性能可靠。
性能特点：自力式自身压差控制阀为电动压差控制阀替代产品。
其优点是无需外动力，靠系统本身压力工作，有效的提高了运行安全系数，比传统电动压差控制阀更为安全可靠，解决了电动压差控制阀对电的信赖和电路出现问题造成机组损伤的机率，并且自力式自身压差控制阀便于安装，节省费用。
自力式自身压差控制阀的用途：自力式自身压差控制阀应用于冷（热）源机组的保护。
安装于集、分水器之间旁通管上，当用户侧部此经过，以保证机组流量不小于限制值。
自力式自身压差控制阀应用于集中供热系统中以保证某处散热设备不超压或不倒空。
比如某系统高低差较大，且不分高低区系统，这时如按高处定压，低处散热设备可能压爆；如按低处定压，高处倒空。
这种情况如热源在低外可在进入高区分支水管加增压泵，回水管加压差阀使高区压力经过提升后，由阀门再降到低区回水压力；如热源在高处可进入低区供水管加装压差阀，回水加增压泵，使通过阀门压力降低的循环水能回到系统中。
空调系统中旁通阀的作用和原理：空调系统的的压差旁通阀是用在冷水机组的集水器与分水器之间的主管道上的，其原理是通过压差控制器感测集水器与分水器两端水压力，然后根据测试到的压力计算出差值，再由压差控制器根据计算出的差值与预先设定值进行比较决定输出方式，以控制阀门是增加开度或减少开度，从而来调节水量，以达到平衡主机系统的水压力的目的。
压差阀目录ZYC型自力式压差控制阀低真空电磁压差充气阀DYC-Q压差旁通平衡阀-800X压差旁通平衡阀压差旁通平衡阀压差旁通阀-800X压差旁通阀无压差电磁阀-ZCT无压差电磁阀电磁真空压差式充气阀DYC-JQ、GYC-JQ自力式压差控制阀-ZYC自力式压差控制阀自力式压差控制阀ZYC自力式差压调节阀-ZZV自力式差压调节阀自力式差压调节阀-ZZYW型自力式差压调节阀ZYC型自力式压差控制阀一、产品[自力式压差控制阀]的详细资料：产品型号：ZYC型产品名称：自力式压差控制阀产品特点：ZYC型自力式压差控制阀，是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的阀门。
适用于供暖方式采用双管系统的压差控制，保证系统基本不变，降低噪音，平衡阻力，消除热网和水力失调。
二、主要技术参数：型号公称压力壳体实验压力压差控制范围定压差型可调压差型ZYC-16一H3T16MPa 2.4MPa10KPa、20KPa、30KPa10.30KPa三、ZYC型自力式压差控制阀主要外型尺寸(法兰连接尺寸按GB4216规定)：DN mm 连接方式LmmH(mm)流量m3／h适用介质介质温度主要零件材料定压差型可调压差型15螺纹1109514502-1水0～100℃阀体、上盖和下盖为铸铁、阀芯201101101500.3-1.5 2511513016505-2为铜、膜片为尼龙强化橡胶、弹簧为不锈钢32法兰1301401901-44020019034015-6502152053552-8652302403903-12802753005005-2010029035055010-3012531038058015-45订货须知：一、①ZYC 型自力式压差控制阀产品名称与型号②ZYC 型自力式压差控制阀口径③ZYC 型自力式压差控制阀是否带附件二、若已经由设计单位选定公司的ZYC 型自力式压差控制阀型号，请按ZYC 型自力式压差控制阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：WM341系列隔膜可调式减压阀波纹管式减压阀T44H/Y 型波纹管减压阀YZ11X 直接作用薄膜式水用减压阀直接作用薄膜式减压阀内螺纹活塞式蒸汽减压阀Y45H/Y 型手动双座蒸汽减压阀Y945H/Y 型电动双座蒸汽减压阀YB43X 固定比例式减压阀比例式减压阀高灵敏度蒸汽减压阀首页>>产品中心>>真空充气阀类>>DYC-Q系列低真空电磁压差充气阀DYC-Q系列低真空电磁压差充气阀是安装在机械真空泵进气口上一种新型真空阀。
压差旁通阀工作原理
压差旁通阀是一种常见的流体控制阀门，广泛应用于各种工业领域。
它的工作原理基于流体动力学和压力传递的基本原理，通过控制流体的流动来实现压力的调节和流量的控制。
下面将详细介绍压差旁通阀的工作原理。
首先，压差旁通阀通过阀门的开启和关闭来控制流体的流动。
当阀门关闭时，流体无法通过阀门，压力差将在阀门两侧形成。
而当阀门打开时，流体可以自由通过阀门，从而减小压力差。
这种通过阀门的开启和关闭来控制压力差的方式，是压差旁通阀工作的基本原理。
其次，压差旁通阀利用流体的动力学原理来实现流量的控制。
当流体通过阀门时，会产生一定的动能和静压能。
通过改变阀门的开度，可以改变流体的速度和流通面积，从而影响流体的动能和静压能。
通过这种方式，可以实现对流体流量的精确控制，满足不同工艺条件下的流量要求。
另外，压差旁通阀还利用压力传递的原理来实现压力的调节。
当阀门打开时，流体在阀门两侧的压力将趋于一致。
通过改变阀门的开度，可以改变流体通过阀门时的阻力，从而影响流体在阀门两侧的压力。
这种通过调节阀门开度来实现压力调节的方式，是压差旁通阀实现压力控制的关键原理之一。
综上所述，压差旁通阀的工作原理基于流体动力学和压力传递的基本原理，通过控制阀门的开度来实现对流体流动的控制，从而实现压力的调节和流量的控制。
在工业生产中，压差旁通阀的应用非常广泛，能够满足不同工艺条件下的流体控制需求，发挥着重要的作用。
压差旁通阀工作原理
压差旁通阀（Pressure Differential Bypass Valve）是一种常用于液压系统中的阀门，其主要功能是在压力差超过设定值时，将多余的液压油流引导回到低压侧，以维持系统的平衡压力。
压差旁通阀工作原理如下：
1. 压差旁通阀通常由一个调节弹簧和一个活塞组成。
活塞上有一个开启和关闭油路的阀芯，可以通过调节弹簧的压力来控制开启和关闭的压力差。
2. 当系统中的压力差小于设定值时，调节弹簧的压力将阀芯保持关闭状态。
此时，主要液压流通过主要阀门进入高压侧，流动正常。
3. 当系统中的压力差超过设定值时，调节弹簧的压力将阀芯打开。
此时，多余的液压流将通过压差旁通阀的活塞返回到低压侧，以达到压力平衡。
4. 当系统的压力差再次降低到设定值以下时，阀芯将关闭，压差旁通阀将恢复到正常工作状态。
压差旁通阀的工作原理使其能够在系统发生压力变化时，自动地调整液压流的方向，实现系统的平衡和稳定运行。
这在一些液压系统中特别重要，例如液压传动系统中的齿轮泵，可以有效地防止压力过高或过低对系统的损坏。
自力式压差旁通阀的功能原理和安装注意事项引言自力式压差旁通阀（Self-Operated Pressure Differential Bypass Valve，以下简称SPBV）是一种用于保护管道和设备的压力控制装置。
SPBV通常安装在管道系统中，以保护管道和设备免受过高或低的压力损害。
本文将介绍SPBV的功能原理和安装注意事项。
功能原理SPBV是一种机械式压力控制装置，它利用压缩气体或液体的力量驱动阀芯，从而控制管道中的流量和压力。
当管道中的压力超过设定值时，SPBV自动打开，将一部分流量绕过管道和设备，以降低管道中的压力；相反，当管道中的压力过低时，SPBV自动关闭以提高管道中的压力。
在SPBV中，气体或液体的压力通过一个长度为l的导管传递到阀芯上。
当管道中的压力超过SPBV的设定值时，导管上的压力会将阀芯推向开的方向。
阀芯向开的方向移动时，管道中的流量经过SPBV旁通流回系统中。
SPBV还有一个重要的功能是，它可以防止管道中的压力过高或过低，从而保护管道和设备免受损害。
一些应用场景中，管道中的流量不稳定，可能会导致管道中产生过高或过低的压力。
这时，SPBV可以及时调节管道中的流量和压力以保护管道和设备的安全。
安装注意事项1.安装位置：SPBV应该安装在管道系统旁边或管道上，以便于维护和操作。
通常，SPBV应该安装在管道系统的接头处，以便于检查和清洗。
2.安装方向：SPBV应该安装在正确的方向，以确保气体或液体的压力可以正确地传递到阀芯上。
通常，SPBV应该安装在气体或液体从下往上流动的方向。
3.安装管件：SPBV应该使用正确的管件进行安装，以确保无泄漏。
通常，SPBV应该使用标准的法兰和管件进行安装。
4.连接管路：SPBV应该正确地连接管路，以确保气体或液体的流量可以正确地流入SPBV。
通常，SPBV应该直接进行连接，不应该使用缩径。
5.维护和清洗：SPBV应该定期进行维护和清洗，以确保其正常运行。

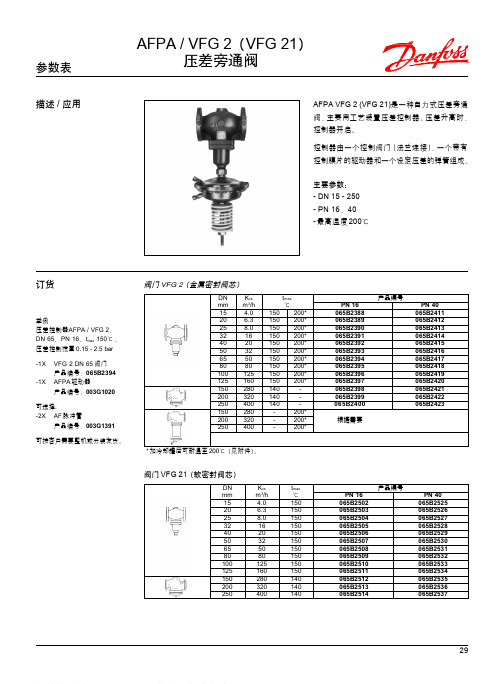

自力式自身压差控制阀
目录
概述：
ZTY47-16(C)自力式自身压差控制阀（压差旁通阀）不需任何外来动力，依靠管网自身的压力工作，保持阀门两端的压差相对恒定。
广泛用于中央空调集分水器之间，热力泵供回水之间。
可有效保持设备不被损坏。
可以替代电动旁通压差阀。
自力式自身压差控制阀
[1]
性能及特点：
1、根据用户要求选择控制压差；
2、控制压差在0.05～0.4MPa范围内可任意调节；
3、恒定阀门两端及被控系统压差，支持用户系统变流量运行；
4、依靠压差自动工作，无须外接动力，运行安全稳定可靠；
5、介质温度：0～150℃；
6、公称压力：1.6MPa。
安装示意图：
注：△P为设定压差；常规供货△P'=1.1
自身压差控制阀用于保护冷热源△P可应用户要求△P'>1.1△P。
压差旁通阀的选型计算1、压差旁通阀安装位置：通常装在分集水器之间；2、压差旁通阀通常装在分集水器之间，压差的设定:末端空调机组和风机盘管的电动调节阀全部打开、冷水机组的进出口联锁的电动阀门也全部打开、水泵50Hz运行，压差旁通阀两端的蝶阀或者闸阀先暂时关闭，防止有水流过。
这个时候实测供水压力和回水压力（最远的一台空调机组的进回水管道上或者分水器和集水器之间）的压差就是我们所需要设定的参考值。
如果此时压差为 1.4bar（我这个项目是末端压差控制，分水器和集水器之间一般在2bar左右，必须实测），那么你关掉几个风机盘管或者最小的一台空调机组的电动阀门，观察压差的变化，我这个系统是先关闭6台风机盘管（同一个房间，共用一个电动调节阀），这时候压差由1.4bar升至1.5bar，水泵的扬程由28m几乎没变化；再关闭一台小的空调机组的电动二通阀；这时候压差变为1.6bar，水泵的扬程由28m变为29m；再关闭一台小空调机组的电动二通阀，这时候压差变为1.7bar，水泵的扬程变为29m。
压差旁通阀我是放在4台屋面风冷热泵冰机的出水集管和2台水泵的进水集管之间的，也就是末端空调设备的供回水主管路上，而压力传感器是放在最末端的空调机组进回水管路上的，也就是末端压差不一定等于压差旁通阀两端的压差，经实测，两者是一致的。
经过十几天反复调试和确认（同时监控流量），控制水泵变频的压差定在1.4bar，自力式压差旁通阀的压差定在1.6bar（干了30年，这个项目我头一次试用自立式压差旁通阀，能不能起到效果，心里没底啊）。
又经过几天自力式旁通阀两端的压差及流量和末端压差和水泵扬程及流量的实测，数据整理结果。
自立式压差旁通阀完全可以替代电动压差旁通阀。
自立式压差旁通阀的口径不能按电动压差旁通阀那样计算KV值选型（线性流量特性哦，不是等百分比流量特性，这一点要十分注意），和旁通管管径一致即可。
因为我根据旁通流量计算旁通管径为DN125，如果按照电动旁通调节阀的KV值计算，电动式压差旁通阀的口径为DN80。

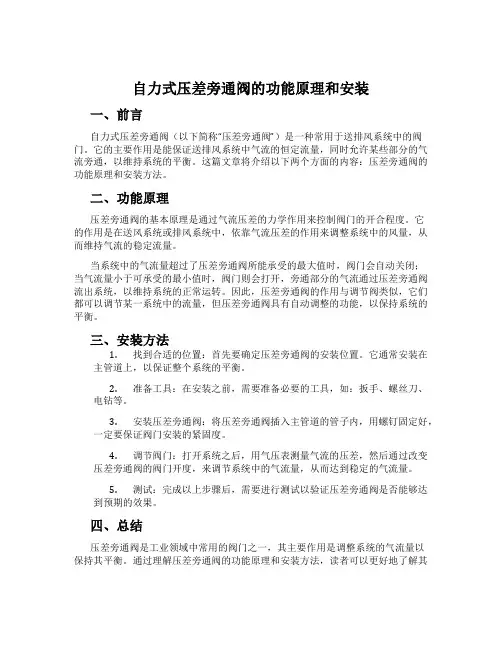

自力式压差旁通阀的功能原理和安装一、前言自力式压差旁通阀（以下简称“压差旁通阀”）是一种常用于送排风系统中的阀门。
它的主要作用是能保证送排风系统中气流的恒定流量，同时允许某些部分的气流旁通，以维持系统的平衡。
这篇文章将介绍以下两个方面的内容：压差旁通阀的功能原理和安装方法。
二、功能原理压差旁通阀的基本原理是通过气流压差的力学作用来控制阀门的开合程度。
它的作用是在送风系统或排风系统中，依靠气流压差的作用来调整系统中的风量，从而维持气流的稳定流量。
当系统中的气流量超过了压差旁通阀所能承受的最大值时，阀门会自动关闭；当气流量小于可承受的最小值时，阀门则会打开，旁通部分的气流通过压差旁通阀流出系统，以维持系统的正常运转。
因此，压差旁通阀的作用与调节阀类似，它们都可以调节某一系统中的流量，但压差旁通阀具有自动调整的功能，以保持系统的平衡。
三、安装方法1.找到合适的位置：首先要确定压差旁通阀的安装位置。
它通常安装在主管道上，以保证整个系统的平衡。
2.准备工具：在安装之前，需要准备必要的工具，如：扳手、螺丝刀、电钻等。
3.安装压差旁通阀：将压差旁通阀插入主管道的管子内，用螺钉固定好，一定要保证阀门安装的紧固度。
4.调节阀门：打开系统之后，用气压表测量气流的压差，然后通过改变压差旁通阀的阀门开度，来调节系统中的气流量，从而达到稳定的气流量。
5.测试：完成以上步骤后，需要进行测试以验证压差旁通阀是否能够达到预期的效果。
四、总结压差旁通阀是工业领域中常用的阀门之一，其主要作用是调整系统的气流量以保持其平衡。
通过理解压差旁通阀的功能原理和安装方法，读者可以更好地了解其工作原理及对系统的稳定性产生的影响。
因此，在使用压差旁通阀时，一定要注意其安装位置、紧固度，以及对其进行适当的调整，以确保系统的正常运行。
自力式压差阀工作原理
自力式压差阀是一种利用流体自身的压力差进行压力调节和稳压的装置。
其工作原理如下：
1. 自力式压差阀由主阀、辅助阀和感应元件组成。
主阀负责调节流体的压力，辅助阀用于控制主阀的开启和关闭，感应元件用于感应主阀与辅助阀之间的压力差。
2. 当流体流过主阀时，主阀内部的压力会随流量的变化而发生改变。
这个变化的压力作用于辅助阀上，通过调节辅助阀的开度来控制主阀的开启程度，从而实现压力的调节。
3. 辅助阀的开度受到感应元件的监测。
感应元件会感应主阀与辅助阀之间的压力差，并将这个信号传递给辅助阀。
当压力差增大时，感应元件会使辅助阀开启更大，从而使主阀开启程度增加，流体压力下降。
反之，当压力差减小时，感应元件会使辅助阀开启更小，从而使主阀开启程度减少，流体压力增加。
这样，通过不断调整辅助阀的开度，就可以实现对流体压力的稳定调节。
总的来说，自力式压差阀通过利用流体流动过程中产生的压力差，通过调节主阀的开启程度来实现对流体压力的调节和稳定。
这种压差调节方式简单可靠，适用于对流体压力要求较高的工况。
自力式压差阀工作原理
自力式压差阀是一种常见的流量控制阀，其工作原理基于流体动力学的基本原理。
当流体通过管道流动时，会产生一定的压力差，即流体在管道两端的压力不同，这个压力差就是压差。
自力式压差阀的作用就是根据管道中的压差来控制流量。
自力式压差阀有两种基本结构：活塞式和旋塞式。
活塞式自力式压差阀的工作原理是利用一个活塞，使流体在通过管道时能够穿过阀门。
当流体在管道的一侧产生压力差时，活塞上的压力也会随之改变，从而使活塞移动，改变管道的截面积，控制流量。
旋塞式自力式压差阀的工作原理是利用一个旋转的圆柱形旋塞
来控制流量。
当流体在管道的一侧产生压力差时，旋塞会转动一定的角度，从而改变管道的截面积，控制流量。
无论是活塞式还是旋塞式自力式压差阀，其本质都是利用压力差来控制流量，从而达到流量控制的目的。
在实际应用中，自力式压差阀广泛用于液体和气体的流量控制，例如给排水系统、空气调节系统、化工生产过程等。
- 1 -。
压差旁通阀原理
压差旁通阀原理是利用液体在流动过程中产生的压差，通过一个半球形的旋转阀门来调节流量和压力的一种控制阀门。
当液体经过阀门时，半球形阀门通过旋转调节其开度来控制液体的流量。
同时，半球形阀门的变化也会影响液体流动的压差，从而实现对压力的调节。
具体原理如下：
当液体流入阀门时，由于阀门的存在，会产生一定的阻力。
这种阻力会使液体在流动过程中产生压差，即在阀门前后会形成不同的压力差。
而通过旋转半球形阀门，可以调节阀门的开度，从而改变液体通过阀门的阻力大小，进而改变液体在前后压力差的大小。
因此，压差旁通阀可以通过调节阀门的开度来控制液体的流量和压力。
另外，压差旁通阀还可以通过改变阀门的结构，如改变阀门的尺寸、形状和材料等因素来改变液体的流动特性，进一步提高控制效果。
800X压差旁通平衡阀一、产品结构特点800X压差旁通平衡阀由主阀、压差控制阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。
通过专门设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。
本产品利用水力自动控制，不需要其它装置和能源，保养简单，是一种用于空调系统供/回水之间以平衡压差的阀门。
该阀门可提高系统的利用率，保持压差的精确设定值，并可最大限度地降低系统的噪音，以及过大压差对设备造成的损坏。
该阀优越于其他平衡阀的地方在于它没有执行机构，完全通过介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。
二、工作原理当主阀进出口间压差变化时，接管A与接管B之间发生变化，改变导阀的开度。
压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压力下降，主阀开度增大，主阀进出口间压差变小。
反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。
这种负反馈作用使主阀进出口间压差稳定在设定值上。
设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。
三、典型安装示意图四、主要外形连接尺寸五、选型计算调节阀选型实例某写字楼共十二层,建筑面积约为11000平米,层高3.6米,采用一台约克螺杆冷水机组,制冷量为1122KW。
（1）压差的确定经水力计算,系统在最小负荷（旁通管处于最大负荷）情况下总阻力损失H 约为235KPa在系统冷冻水供回水主干管处设置压差旁通控制装置,旁通管处冷源侧水管道阻力损失为80KPa,末端最不利环路阻力损失为235-80=155 KPa。
（2）通调节阀水量计算：经过计算知，该空调系统在其最小支路循环时，其负荷为最小负荷，约为总负荷的35％，利用公式（1） G=(Q-Qmin)*3.6/CP*⊿T，算得所需旁通得最大流量为125.4m3/h,再由最不利环路压差155 KPa。
自力式压差旁通阀有什么作用自力式压差旁通阀是一种机械式的调节阀门，用于控制液体或气体中的压差。
它通过利用流体的力学原理来自动控制流量，以保持系统中的恒定压差。
在本文中，我们将探讨自力式压差旁通阀的工作原理、应用以及优点。
工作原理自力式压差旁通阀是由一个球型阀座和一个固定的锥形阀座组成的。
阀门的开启和关闭通过压差来控制。
当压差在阀门两侧相等时，球型阀座挂在锥形阀座上，形成一个密封。
当阀门允许流体通过时，压差将推动球型阀座脱离锥形阀座，从而打开阀门。
当压差改变时，阀门会自动调整流量，以适应系统的要求。
应用自力式压差旁通阀在液体或气体系统中的应用非常广泛。
它常被用于以下场合：1. 流量控制自力式压差旁通阀可以用于控制流体的流量。
它可以保持恒定的压差，以实现可重复性的流量调节。
在需要精确控制流量的工艺行业中，如石化、制药、食品等领域，自力式压差旁通阀是不可或缺的设备。
2. 管道保护在流体管道中，压力波动会导致管道的损坏和泄漏。
自力式压差旁通阀可以保持系统中的稳定压力，防止管道受到过高或过低的压力，避免管道的损坏和泄漏。
3. 能源管理自力式压差旁通阀可以用于控制热水供应系统的温度，以实现能源节约。
在可持续发展的背景下，能源管理已成为各个行业和企业的重要任务之一。
优点自力式压差旁通阀与其他调节阀门相比，有以下优点：1. 自动调节自力式压差旁通阀可以自动调节流量，无需人工干预，降低了人工成本和操作难度。
2. 稳定性自力式压差旁通阀可以保持恒定的压差和流量，提高系统的稳定性和可靠性。
3. 维护成本低自力式压差旁通阀结构简单，耐用性好，维护成本低。
结论自力式压差旁通阀在液体或气体流量控制系统中发挥着重要作用，它可以自动控制流量、保持系统的稳定性、避免管道受到过高或过低的压力，并实现能源节约。
与其他调节阀门相比，自力式压差旁通阀具有更好的自动调节、稳定性和维护成本低的优点。
自力式压差旁通阀的功能原理自力式压差旁通阀是一种常用于给水、暖通、空调等系统中的流量调节装置，其主要作用是控制管道中的流量和压力。
它含有一个特殊的结构，能够自动调节阀门的开度，以维持管路中不同位置的稳定流量和压力。
基本原理自力式压差旁通阀的控制原理是基于负反馈控制系统，采用了一个特殊的平衡调节结构，使其能够不依赖外部动力，自主控制流量和压力。
在管道中，当流速、密度、粘度、径向压力分别改变的时候，自力式压差旁通阀能够自动地改变其开度，以使管道中的流量和压力保持不变。
结构组成自力式压差旁通阀由主体、阀芯、平衡弹簧、调节螺母和密封环等组成。
主体由阀体和阀盖两部分组成，内部装有阀芯和平衡弹簧。
调节螺母和密封环用于调节阀芯的开度和保证密封性。
主体上方的孔是用来连接压差仪和环路管道。
工作过程自力式压差旁通阀的工作过程可以分为四个阶段：1.阀门开启当管道中的流量和压力处于正常范围内，阀芯开度最大，此时管道中的流量和压力与压差仪所设定的基准值相同。
此时阀芯受到的力平衡，阀门的开度不再改变。
2.阀门关闭当管道中的流量和压力下降时，压差仪检测到差值，此时压差仪会发出信号，使调节螺母向下转动，阀芯随之向下移动，从而减小管道截面的面积，把管道的流速加快，以保持流量恒定。
3.阀门打开当管道中的流量和压力上升时，压差仪同样检测到差值，此时信号会使调节螺母向上转动，阀芯随之向上移动，增加管道截面的面积，以减少流速，从而保持流量不变。
4.压差仪调整压差仪可以根据不同的工艺要求对管道中的流量和压力进行调整，从而确保管道中流量和压力的稳定。
当流量和压力达到设定值时，阀门的开度将维持在一个稳定状态，从而达到自动控制的效果。
应用场景自力式压差旁通阀广泛应用于给水、暖通、空调等系统中，适用于其它流体介质的控制。
由于其自主调节的特点，在管道中长期使用不易堵塞或漏水，且控制精度高，因此被越来越广泛地应用于各种工业建筑领域。
结论自力式压差旁通阀是一种非常实用的流量控制装置，其采用的自主调节技术，使其广泛地应用于各种领域。
