第三章立体的投影立体按照其表面的性质，可分为平面立体和曲面立体两大类。
表面全部由平面围成的立体称为平面立体，表面由平面和曲面围成,或全部由曲面围成的立体称为曲面立体。
§3.1 平面立体一、平面立体的投影及其表面上的点平面立体的各个表面均为平面多边形，多边形的边即为各表面的交线（棱线），因此，绘制平面立体的投影可归结为绘制它的所有棱线及各棱线交点（顶点）的投影，然后判断可见性，将可见的棱线投影画成粗实线；不可见的棱线投影则画成虚线；当粗实线与虚线重合时，应画粗实线。
常见的平面立体是棱柱和棱锥。

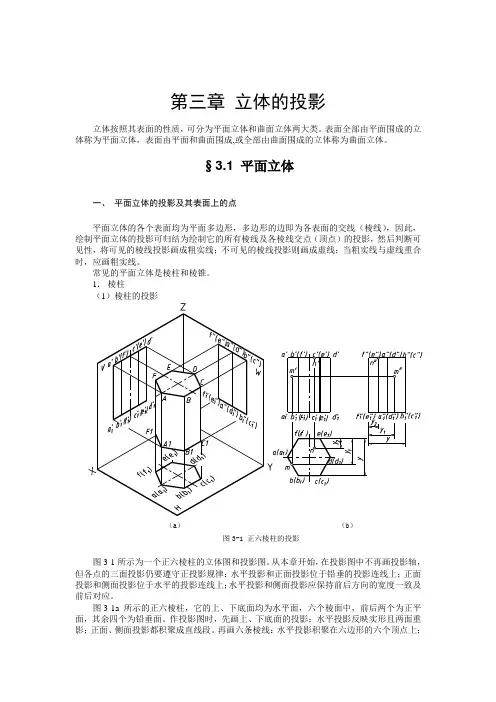

1．棱柱（1）棱柱的投影（a）（b）图3-1 正六棱柱的投影图3-1所示为一个正六棱柱的立体图和投影图。
从本章开始，在投影图中不再画投影轴，但各点的三面投影仍要遵守正投影规律：水平投影和正面投影位于铅垂的投影连线上；正面投影和侧面投影位于水平的投影连线上；水平投影和侧面投影应保持前后方向的宽度一致及前后对应。
图3-1a 所示的正六棱柱，它的上、下底面均为水平面，六个棱面中，前后两个为正平面，其余四个为铅垂面。
作投影图时，先画上、下底面的投影：水平投影反映实形且两面重影；正面、侧面投影都积聚成直线段。
再画六条棱线：水平投影积聚在六边形的六个顶点上；正面、侧面投影均反映实长。
最后由读者自己分析各棱线和棱面的可见性。
要特别注意水平投影与侧面投影之间必须符合宽度相等和前后对应的关系，作图时可直接用分规量取距离，如图3-1b所示；但也可用添加45°辅助线的方法作图，如图3-2b。
（2）棱柱表面上的点棱柱体表面上取点和平面上取点的方法相同，先要确定点所在的平面并分析平面的投影特性。
如图3-1b，已知棱柱表面上点M的正面投影m＇和N点的水平投影n，求作其它两个投影。
因为m＇可见，它必在侧棱面ABB1A1上，其水平投影m必在有积聚性的投影上，由m＇和m可求得m＂, 因点M所在的表面A B B1A1的侧面投影可见，故m＂可见；由于N点的水平投影可见，它必在顶面ABCDEF上，而顶面的正面投影和侧面投影都有积聚性，因此n＇、n＂必在顶面的同面投影上。
