HD9205E数字式万用表用户手册

-1-尊敬的顾客感谢您使用本公司生产的产品。

在初次使用该仪器前，请您详细地阅读使用说明书，将可帮助您正确使用该仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。

若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。

试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！-1-◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

一年（包括一年）内如产品出现缺陷，实行免费维修。

一年以上如产品出现缺陷，实行有偿终身维修。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

-2-使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

最全的万用表使用手册最全的万用表使用方法一、指针表和数字表的选用：1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。

2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。

数字表则常用一块6V或9V的电池。

在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。

3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。

某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像管的加速级电压时测量值会比实际值低很多）。

数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。

但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。

4、总之，在相对来说大电流高电压的模拟电路测量中适用指针表，比如电视机、音响功放。

在低电压小电流的数字电路测量中适用数字表，比如BP机、手机等。

不是绝对的，可根据情况选用指针表和数字表。

二、测量技巧（如不作说明，则指用的是指针表）：1、测喇叭、耳机、动圈式话筒：用R×1Ω档，任一表笔接一端，另一表笔点触另一端，正常时会发出清脆响量的“哒”声。

如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用。

2、测电容：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。

①、估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。

所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。

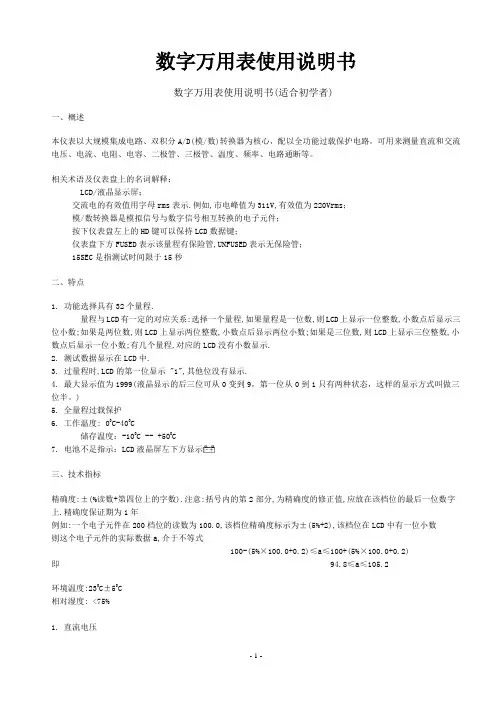

数字万用表使用说明书数字万用表使用说明书(适合初学者)一、概述本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心，配以全功能过载保护电路，可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等。

相关术语及仪表盘上的名词解释：LCD/液晶显示屏；交流电的有效值用字母rms表示.例如,市电峰值为311V,有效值为220Vrms；模/数转换器是模拟信号与数字信号相互转换的电子元件；按下仪表盘左上的HD键可以保持LCD数据键；仪表盘下方FUSED表示该量程有保险管,UNFUSED表示无保险管；15SEC是指测试时间限于15秒二、特点1. 功能选择具有32个量程.量程与LCD有一定的对应关系:选择一个量程,如果量程是一位数,则LCD上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD没有小数显示.2. 测试数据显示在LCD中.3. 过量程时,LCD的第一位显示 "1",其他位没有显示.4. 最大显示值为1999(液晶显示的后三位可从0变到9，第一位从0到1只有两种状态，这样的显示方式叫做三位半。

)5. 全量程过载保护6. 工作温度: 00C-400C储存温度：-100C -- +500C7. 电池不足指示：LCD液晶屏左下方显示三、技术指标精确度:±(%读数+第四位上的字数).注意:括号内的第2部分,为精确度的修正值,应放在该档位的最后一位数字上.精确度保证期为1年例如:一个电子元件在200档位的读数为100.0,该档位精确度标示为±(5%+2),该档位在LCD中有一位小数则这个电子元件的实际数据a,介于不等式100-(5%×100.0+0.2)≤a≤100+(5%×100.0+0.2)即94.8≤a≤105.2环境温度:230C±50C相对湿度: <75%1. 直流电压单位换算：1V=1000mV(毫伏),1mV=1000μV(微伏)分辨率:感知微小电压变化的能力(大概在1/2000),并反映在万用表的最后一位读数上.例如,在量限为200mV的档位,被测直流电源,其电压读数为100mV.当电压升高50μV(微伏)时,万用表读数仍为10 0.0;当电压升高150μV(微伏)时,万用表读数的末位会增加一个字，变为100.1测量电压时,万用表如同一个电阻。

数字万用表图文教学1、数字万用表介绍数字式测量仪表已成为主流，因为数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。

２数字万用表外观３数字万用表使用图解４测量电压1、将黑表笔插入com端口，红表笔插入VΩ端口。

2、功能旋转开关打至V~(交流)，V-(直流)，并选择合适的量程。

3、红表笔探针接触被测电路正端，黑表笔探针接地或接负端，即与被测线路并联。

4、读出LCD显示屏数字。

5测量电阻1、关掉电路电源。

2、选择电阻档（Ω）。

3、将黑色测试探头插入 COM 输入插口。

红色测试探头插入Ω输入插口。

4、将探头前端跨接在器件两端，或你想测电阻的那部分电路两端。

5、查看读数，确认测量单位－欧姆（Ω），千欧（kΩ）或兆欧（MΩ）。

６二极管蜂鸣档的作用①二极管好坏的判断：转盘打在( )档，红表笔插在右一孔内，黑表笔插在右二孔内，两支表笔的前端分别接二极管的两极，如下图所示，然后颠倒表笔再测一次。

测量结果如下：如果两次测量的结果是：一次显示“1”字样，另一次显示零点几的数字。

那么此二极管就是一个正常的二极管，假如两次显示都相同的话，那么此二极管已经损坏，LCD上显示的一个数字即是二极管的正向压降：硅材料为0.6V左右；锗材料为0.2V左右，根据二极管的特性，可以判断此时红表笔接的是二极管的正极，而黑表笔接的是二极管的负极。

ß 二极管最重要的一个特性是:单向导通性②短路检查（判断线路通断）：将转盘打在短路（）档，表笔位置同上。

用两表笔的另一端分别接被测两点，若此两点确实短路，则万用表中的蜂鸣器发出声响。

７测量电流1、断开电路；2、黑表笔插入com端口，红表笔插入mA或者20A端口；3、功能旋转开关打至A~(交流)，A-(直流)，并选择合适的量程；4、断开被测线路，将数字万用表串联入被测线路中，被测线路中电流从一端流入红表笔，经万用表黑表笔流出，再流入被测线路中；5、接通电路；6、读出LCD显示屏数字。

HD9205E 数字式万用表用户手册一、安全规则及注意事项该仪表设计符合IEC1010的相关条款，使用之前，请请仔细阅读以下事项：※使用之前，请仔细阅读本《用户手册》。

※使用前应检查确认仪表无破损，表笔绝缘层完好。

※手握表笔时，应特别注意手不能超过测试针跟部的塑胶突起，否则有电击的危险。

※打开后盖前，须拔去表笔；合上后盖并旋紧螺钉后，才能进行测量，否则有受电击的危险。

※测量过程中，断开仪表输入再旋转功能/量程开关。

※输入信号电压不允许超过规定的极限值。

※测量公共端“COM ”和 “大地”之间的电压不得超过1000V ，以防电击和损坏仪表。

※被测电压高于DC60V 和AC42V 的场合均应小心谨慎，防止电击。

※液晶显示“”符号时，表示电池电压不足，应及时更换电池，以确保测量准确度。

※仪表内保险丝的更换应采用同类型规格。

具体规格见维护保养中的条款或机板上的标注。

二、概述:HD9205E 手动量程数字万用表整机设计精良，外观新颖大方，大屏幕液晶显示清晰美观，该数字万用表功能齐全、使用方便。

除三极管测试以外的所有测量均由万用表下部的四个测试输入插孔输入，即均用表笔测试，方便您的操作，加强了安全性。

V Ω 插孔输入端内部接有PTC 热敏元件，对数表的核心部件——功能/量程开关的保护较为充分，大大提高了产品的安全性和使用寿命。

显示：大屏幕液晶显示：可视区61×35mm 、字高27mm 。

最大显示值：1999（三位半）。

自动极性显示、超量程指示及更换电池指示。

测量：低功耗CMOS 双积分A/D 转换集成电路。

自动校零 直流基本精度：±0.5%（三位半）。

数据保持功能。

全量程过载保护功能。

电源：9V 电池一节（NEDA1604、6F22型或等效型）。

自动关机功能，开机后约15分钟自动关闭电源。

外形尺寸：182×84×36mm整机重量：约247g （包含电池）。

DT9205型数字万用表的操作手册一、使用方法1．将ON/OFF开关置于ON位置，检查电池，如果电池电压不足,""将显示在显示器上，这时则需更换电池。

如果显示器没有显示""，则按以下步骤操作。

2．测试笔插孔旁边的""符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤。

3．测试之前。

功能开关应置于你所需要的量程。

二、直流电压测量1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。

2.将功能开关置于直流电压档V- 量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)注意：1.如果不知被测电压范围.将功能开关置于最大量程并逐渐下降。

2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程。

3.“ ”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险。

三、交流电压测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔。

2.将功能开关置于交流电压档V~ 量程范围,并将测试笔连接到待测电源或负载上.测试连接图同上.测量交流电压时,没有极性显示。

四、直流电流测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA 插孔，当测量最大值为20A的电流时，红表笔插入20A插孔。

2.将功能开关置于直流电流档A- 量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性。

注意：1.如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降。

2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程。

3.""表示最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,20A 量程无保险丝保护,测量时不能超过15秒。

五、交流电流的测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA 插孔,当测量最大值为20A的电流时,红表笔插入20A插孔。

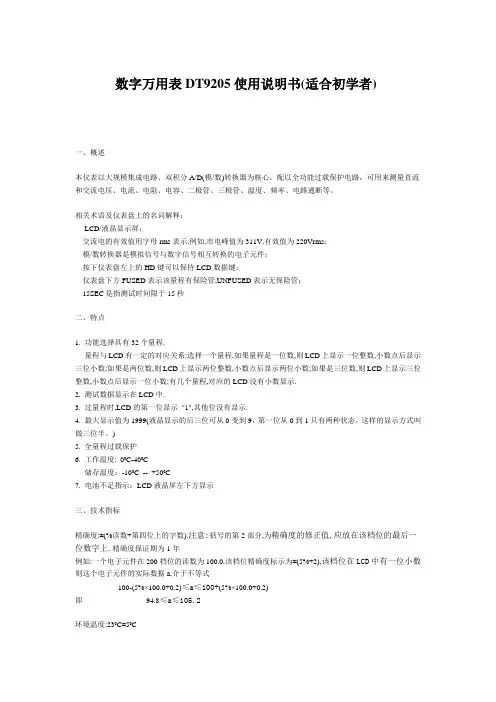

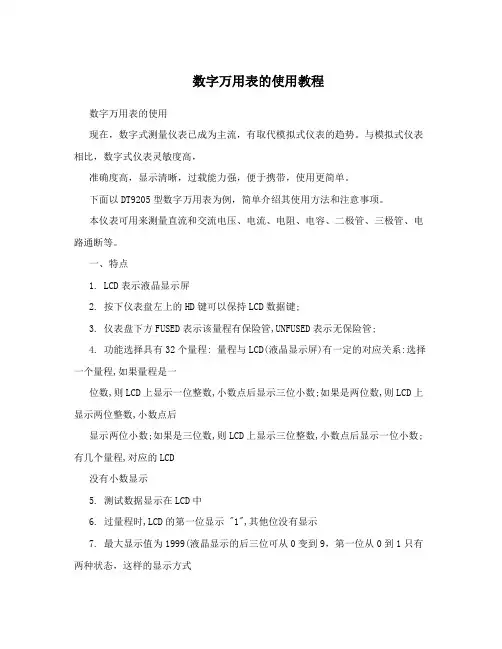

数字万用表DT9205使用说明书(适合初学者)一、概述本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心，配以全功能过载保护电路，可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等。

相关术语及仪表盘上的名词解释：LCD/液晶显示屏；交流电的有效值用字母rms表示.例如,市电峰值为311V,有效值为220Vrms；模/数转换器是模拟信号与数字信号相互转换的电子元件；按下仪表盘左上的HD键可以保持LCD数据键；仪表盘下方FUSED表示该量程有保险管,UNFUSED表示无保险管；15SEC是指测试时间限于15秒二、特点1. 功能选择具有32个量程.量程与LCD有一定的对应关系:选择一个量程,如果量程是一位数,则LCD上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD没有小数显示.2. 测试数据显示在LCD中.3. 过量程时,LCD的第一位显示"1",其他位没有显示.4. 最大显示值为1999(液晶显示的后三位可从0变到9，第一位从0到1只有两种状态，这样的显示方式叫做三位半。

)5. 全量程过载保护6. 工作温度: 00C-400C储存温度：-100C -- +500C7. 电池不足指示：LCD液晶屏左下方显示三、技术指标精确度:±(%读数+第四位上的字数).注意:括号的第2部分,为精确度的修正值,应放在该档位的最后一位数字上.精确度保证期为1年例如:一个电子元件在200档位的读数为100.0,该档位精确度标示为±(5%+2),该档位在LCD中有一位小数则这个电子元件的实际数据a,介于不等式100-(5%×100.0+0.2)≤a≤100+(5%×100.0+0.2)即94.8≤a≤105.2环境温度:230C±50C量程分辨率准确度200mV(毫伏)100μV(微伏)±(1.2%+3)2V1mV20V 10mV±(0.8%+3)200V100mV700V1V±(1.2%+3)输入阻抗：同直流电压档频率围: 40Hz to 400Hz ,市电为50Hz,即每秒钟振动50次过载保护: 同直流电压档显示: 交流电的有效值测量准确度的例题：在700V的档位,测一交流电源,读数为230V.考虑到测量是有误差的,问实际电压值a应该在怎样的围?答:因为,700V档位的准确度指标为±(1.2%+3),这一档位没有小数显示。

目录摘要 (1)一、设计目的要求 (1)1.1设计目的 (2)1.2设计要求 (2)二、数字万用表的组成 (3)2.1数字万用表的基本结构 (3)2.2数字万用表的工作原理 (4)三、DT9205万用表的焊接工艺 (7)3.1 DT9205A数字万用表的元件识别 (7)3.2 DT9205数字万用表的电路安装 (8)3.3 焊接注意事项 (10)3.4 安装说明 (13)四、DT9205数字万用表的性能测试与校准 (16)4.1正常字符显示测试 (16)4.2调试与校准 (17)五、数字万用表的使用注意事项 (22)总结 (23)参考文献： (25)摘要数字万用表又称数字多用表，简称DMM（Digital Multimeter）。

它是由数字电压表DVM(Digital Voltmeter)与各种变换器组成的。

其中直流数字电压表是数字万用表的基本组成部分，是数字万用表的核心。

数字仪表是把连续的被测模拟量自动地变成断续的、用数字编码方式并以十进制数字自动显示测量结果的一种测量仪表。

这是一种新型仪表，它把电子技术、计算机技术、自动化技术与精密电测量技术密切地结合在—起，成为仪器仪表领域中一个独立的分支。

数字万用表是电测技术中的一种常用仪表，以其操作方便、读数准确、体积小巧、携带方便等优点成为现代测量中不可缺少的仪器，它可以测量直流电流、交流电流、直流电压、交流电压、电阻、电容、二极管的正向压降等，正在许多领域取代模拟式(即指针式)万用表。

具有使用方便、灵敏度高、测量速度快、量程宽、过载能力强、输人阻抗高、指示值具有客观性(不存在视觉误差)、扩展能力强等优点。

数字万用表(DMM)可直接测量电压、电流、电阻或其他电参量，其功能可任意组合并以十进制数字显示被测量的结果，应用十分广泛。

本文以DT9205万用表为例。

关键词：数字万用表DT9205万用表硬件设计焊接工艺一、设计目的要求1.1设计目的数字万用表是在数字电压表（DVM，Digital Voltmeter）的基础上，配上各种变换器所构成的多功能测量仪表。

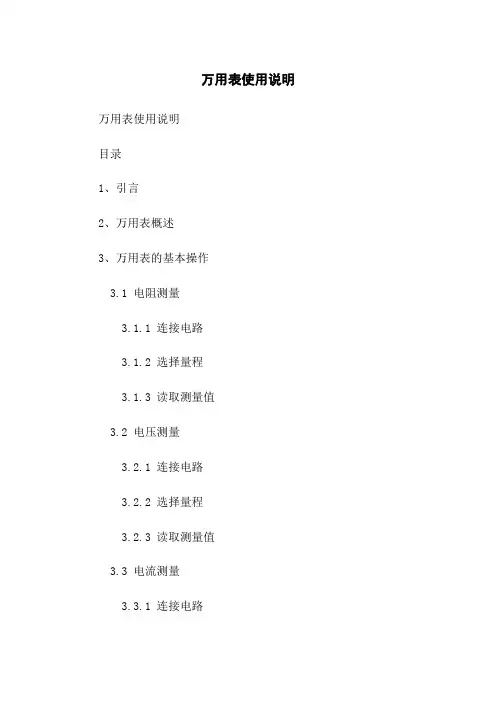

万用表使用说明万用表使用说明目录1、引言2、万用表概述3、万用表的基本操作3.1 电阻测量3.1.1 连接电路3.1.2 选择量程3.1.3 读取测量值3.2 电压测量3.2.1 连接电路3.2.2 选择量程3.2.3 读取测量值3.3 电流测量3.3.1 连接电路3.3.2 选择量程3.3.3 读取测量值3.4 频率测量3.4.1 连接电路3.4.2 选择量程3.4.3 读取测量值3.5 温度测量3.5.1 连接电路3.5.2 选择量程3.5.3 读取测量值4、万用表的维护与注意事项 4.1 清洁和存放4.2 正确操作4.3 防止过载4.4 定期校准5、常见问题解答6、附件1、引言本文档是针对万用表的使用说明，旨在帮助用户正确、安全地操作万用表，避免误操作和意外发生。

请用户在使用之前仔细阅读此文档，并按照说明进行操作。

2、万用表概述万用表是一种用于测量电阻、电压、电流、频率和温度等物理量的测试仪器。

它由电路主体、显示屏、旋钮、引线等组成，并且具备多种测量功能和量程选择。

3、万用表的基本操作本节将详细介绍万用表的基本操作步骤，包括电阻测量、电压测量、电流测量、频率测量和温度测量。

3.1 电阻测量3.1.1 连接电路：将被测电阻两端与万用表的电阻测量接口连接。

3.1.2 选择量程：根据被测电阻的范围选择合适的量程档位。

3.1.3 读取测量值：观察万用表的显示屏，读取电阻测量值，并记录或使用。

3.2 电压测量3.2.1 连接电路：将被测电路与万用表的电压测量接口连接。

3.2.2 选择量程：根据被测电压的范围选择合适的量程档位。

3.2.3 读取测量值：观察万用表的显示屏，读取电压测量值，并记录或使用。

3.3 电流测量3.3.1 连接电路：将被测电路与万用表的电流测量接口连接。

3.3.2 选择量程：根据被测电流的范围选择合适的量程档位。

3.3.3 读取测量值：观察万用表的显示屏，读取电流测量值，并记录或使用。

数字万用表操作规程万用表(含数字型)操作规程一、使用前应熟悉万用表的各项功能与作用(或学习说明书的使用要求)，根据被测量的对象，正确选用档位、量程及表笔插孔，防止烧坏仪表。

二、在对被测数据大小不明时，应先将量程开关，置于最大值，而后必须在断开测量断电后由大量程往小量程档逐档缓慢切换，使仪表指针指示在满刻度的1/2以上处即可。

三、测量电阻时，在选择了适当倍率档后，将两表笔相碰使指针指在零位，如指针偏离零位，应调节“调零”旋钮使指针归“零”，以保证测量结果准确。

如不能调零或数显表发出低电压报警，应及时检查(如更换同规格型号电池、表笔等)。

四、在测量某电路电阻时，必须切断被测电路的电源，严禁带电测量。

五、使用万用表进行测量时，要注意人身和仪表设备的安全，测试中不得用手触摸表笔的金属部份，不允许带电切换档位开关，以确保测量准确，避免发生触电和烧毁仪表及被测设备设施等事故。

六、万用表在每次使用前应进行电阻档的“零位”校准，用毕及时关断电源，若较长时间不使用则应取出电池，档位置于电压最高档，以防止万用表电池漏电及提高使用寿命。

七、万用表应专人保管，定期校验，建立台帐，并在合格、完好状况下安全使用。

八、下面以数字万用表主要说明其操作步骤:1 交、直流电压的测量步骤1.1根据需要将量程开关拨至DCV(直流)或ACV(交流)的合适量程;1.2红表笔插入V,Ω孔，黑表笔插入COM孔，并将万用表与被测线路并联，读取并记录读数;1.3测量完毕后，将量程开关拨到最高电压挡，电源开关置于OFF位置，收拾好万用表。

2 交、直流电流的测量步骤2.1根据需要将量程开关拨至DCA(直流)或ACA(交流)的合适量程;2.2红表笔插入mA孔(,200mA时)或10A孔(,200mA时)，黑表笔插入COM孔，并将万用表串联在被测电路中，读取并记录读数。

测量直流电流时，万用表能自动显示极性;2.3测量完毕后，将量程开关拨到最高电压挡，电源开关置于OFF位置，收拾好万用表。
