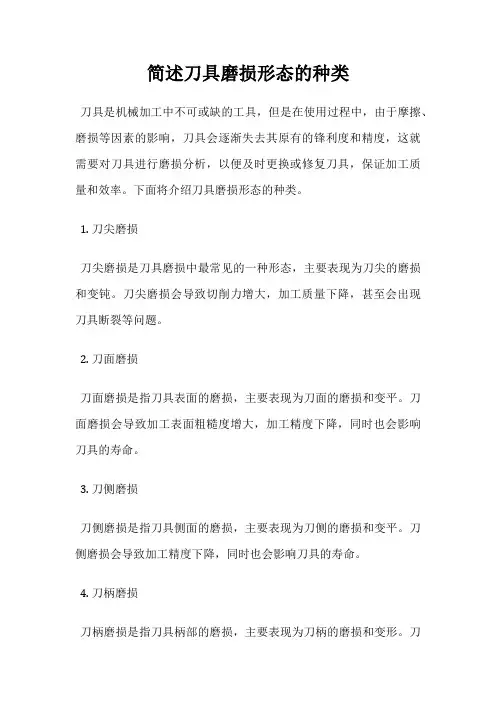

简述刀具磨损形态的种类
刀具是机械加工中不可或缺的工具，但是在使用过程中，由于摩擦、磨损等因素的影响，刀具会逐渐失去其原有的锋利度和精度，这就需要对刀具进行磨损分析，以便及时更换或修复刀具，保证加工质量和效率。
下面将介绍刀具磨损形态的种类。
1. 刀尖磨损
刀尖磨损是刀具磨损中最常见的一种形态，主要表现为刀尖的磨损和变钝。
刀尖磨损会导致切削力增大，加工质量下降，甚至会出现刀具断裂等问题。
2. 刀面磨损
刀面磨损是指刀具表面的磨损，主要表现为刀面的磨损和变平。
刀面磨损会导致加工表面粗糙度增大，加工精度下降，同时也会影响刀具的寿命。
3. 刀侧磨损
刀侧磨损是指刀具侧面的磨损，主要表现为刀侧的磨损和变平。
刀侧磨损会导致加工精度下降，同时也会影响刀具的寿命。
4. 刀柄磨损
刀柄磨损是指刀具柄部的磨损，主要表现为刀柄的磨损和变形。
刀
柄磨损会导致刀具的稳定性下降，加工精度下降，同时也会影响刀具的寿命。
5. 刀片磨损
刀片磨损是指刀具刀片的磨损，主要表现为刀片的磨损和变形。
刀片磨损会导致加工表面粗糙度增大，加工精度下降，同时也会影响刀具的寿命。
刀具磨损形态的种类很多，不同的磨损形态会对加工质量和效率产生不同的影响，因此在使用刀具时，需要及时对刀具进行磨损分析，以便及时更换或修复刀具，保证加工质量和效率。

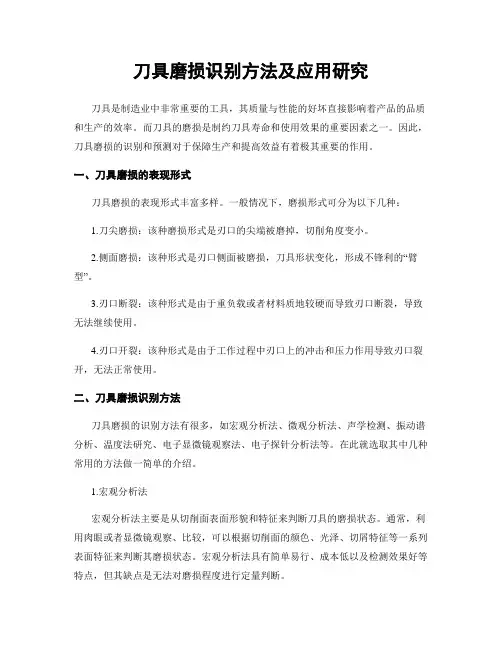

刀具磨损识别方法及应用研究刀具是制造业中非常重要的工具，其质量与性能的好坏直接影响着产品的品质和生产的效率。
而刀具的磨损是制约刀具寿命和使用效果的重要因素之一。
因此，刀具磨损的识别和预测对于保障生产和提高效益有着极其重要的作用。
一、刀具磨损的表现形式刀具磨损的表现形式丰富多样。
一般情况下，磨损形式可分为以下几种：1.刀尖磨损：该种磨损形式是刃口的尖端被磨掉，切削角度变小。
2.侧面磨损：该种形式是刃口侧面被磨损，刀具形状变化，形成不锋利的“臂型”。
3.刃口断裂：该种形式是由于重负载或者材料质地较硬而导致刃口断裂，导致无法继续使用。
4.刃口开裂：该种形式是由于工作过程中刃口上的冲击和压力作用导致刃口裂开，无法正常使用。
二、刀具磨损识别方法刀具磨损的识别方法有很多，如宏观分析法、微观分析法、声学检测、振动谱分析、温度法研究、电子显微镜观察法、电子探针分析法等。
在此就选取其中几种常用的方法做一简单的介绍。
1.宏观分析法宏观分析法主要是从切削面表面形貌和特征来判断刀具的磨损状态。
通常，利用肉眼或者显微镜观察、比较，可以根据切削面的颜色、光泽、切屑特征等一系列表面特征来判断其磨损状态。
宏观分析法具有简单易行、成本低以及检测效果好等特点，但其缺点是无法对磨损程度进行定量判断。
2.微观分析法微观分析法是通过金相显微镜、扫描电镜和透射电镜等手段对刀具表面形貌和结晶状态进行观察和分析，通过表面细微缺陷和运动留下的特殊痕迹来判断磨损程度。
微观分析法主要特点是精细、准确、可定量评价刀具磨损状态等。
但微观分析要求检测仪器高端，成本相应也更高。
3.声学检测法声学检测法是一种通过声波检测快速判断刀具的磨损情况的方法。
该方法通过放置固定位置的传感器来检测由刀具发出的声波信号，再根据声音达到的时间以及声音类型和频率等参数，进行判断和评价。
与其他方法相比，声学检测的优点在于速度快，批量检测能力强，同时也是一种非常便捷的检测方式，但其精度比较有限。
刀具磨损形态和磨损机制刀具磨损形态和磨损机制是指在使用中，刀具表面发生的磨损现象以及导致磨损的原因和机制。
刀具磨损的形态和机制是研究和了解刀具性能和使用寿命的重要内容，对提高刀具的使用效率和降低生产成本具有重要意义。
本文将从刀具磨损的常见形态和磨损机制两个方面进行论述。
刀具磨损的形态主要包括以下几种：1.刀尖磨损：刀具工作时，由于与工件直接接触，会引起刀尖磨损。
刀尖磨损的主要形态有齿面磨损、刃口磨损和刃口变形等。
2.刀面磨损：刀面磨损是刀具表面被磨削掉的一层物质，主要表现为刀面的平整度降低、刃口和齿面的楔形刃深度增加。
刀面磨损是刀具使用过程中最为常见的磨损形态。
3.刀腹磨损：刀具的刀腹是连接刃口和刀尖的部分。
由于工件对刀腹的冲击和摩擦，会导致刀腹表面的磨损。
刀腹磨损的形态主要有磨痕、刀腹变形等。
4.刀片裂纹：在切削过程中，刀片受到高频的冲击和振动，容易出现裂纹现象。
切削过程中的高温和应力作用会进一步加剧刀片裂纹的蔓延。
刀具磨损的机制主要包括以下几种：1.粘着磨损：在切削过程中，工件上的金属碎屑会粘附在切削工具的刀面上，形成一个较硬的金属层。
这种粘着层会增加切削力和摩擦力，导致刀具表面磨损。
2.热剥落磨损：高速切削时，由于切削温度升高，刀具表面的材料会发生相变和热应力，从而导致刀具表面材料的剥落。
3.磨粒磨损：工件表面和刀具表面之间存在一些杂质和磨粒，切削时，这些磨粒会和切屑一起在刀具表面划伤，导致刀具磨损。
4.腐蚀磨损：一些特殊工件的加工中，介质和工件表面的反应会导致工具的腐蚀，从而引起刀具表面的磨损。
总之，刀具的磨损形态和磨损机制与切削材料、切削参数以及刀具材料和切削工艺等因素密切相关。
充分了解和研究刀具磨损形态和磨损机制，可以选择合适的刀具材料和切削参数，有效延长刀具的使用寿命，提高切削加工效率。
常见的刀具磨损的形式及应对措施
1、擦伤磨损
当后面有相当厉害的条状磨损发生时，采纳细粒子料子的刀具，而且要经过高温淬火来加强其硬度和强度。
这儿推举含微量碳化钽。
2、月牙洼磨损
当前面有相当厉害的凹状磨损发生时，应考虑高温时的扩散和
强度，推举使用碳化钛、碳化钽含量高的料子。
3、崩刃
刀后面有细小的碎粒落下时，再认真地研磨刀尖，对切削刃也
要进行珩磨，可以大幅度地削减碎屑。
对于那些在加工时需要采纳大的前角的料子（譬如说软钢）。
4、热龟裂
当前面或者后面产生严重的裂缝时，推举使用热传导性能好、
不易产生热疲乏的M系列用途料子。
5、缺口
刀具监控系统沿着刀刃产生比较大的缺口时，为了加强切削刃
的耐撞击性，将前角向负的方向修正，假如更改刀刃形状也无效果是，选择韧性高的料子。
6、异常碎屑
由于发热而在刀刃上产生严重的缺口时，可降低切削速度，或
者使用耐高温的料子。
7、积屑瘤的剥离
很多场合下，在前面或者后面去除积屑瘤时，会发生切削刃被
剥离的现象。
这种情况下要选择大的前角，或者提高切削速度。
假如以上措施不见效，选择钴含量较高的料子。
还有在提高切
削速度的情况下可选择以碳化钛为重要成分的陶瓷合金系列的料子。
＊后对各种方法进行比较后再选定。
8、塑性变形
对于切削中由于高热而产生的刀刃塑性变形，可选择钴含量低的、高温时强度高的料子。
9、成片剥离
由于切削中的振动，工件料子产生弹性变形，在前面显现剥离
现象，此时可选择钴含量高的、韧性好的料子。

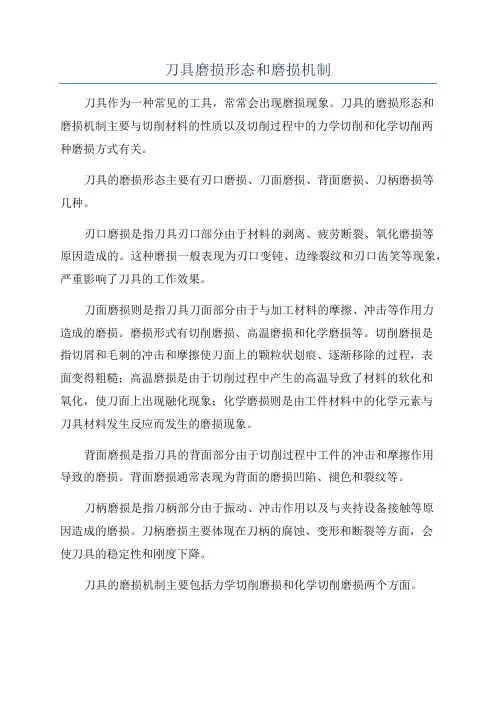

刀具磨损形态和磨损机制刀具作为一种常见的工具，常常会出现磨损现象。
刀具的磨损形态和磨损机制主要与切削材料的性质以及切削过程中的力学切削和化学切削两种磨损方式有关。
刀具的磨损形态主要有刃口磨损、刀面磨损、背面磨损、刀柄磨损等几种。
刃口磨损是指刀具刃口部分由于材料的剥离、疲劳断裂、氧化磨损等原因造成的。
这种磨损一般表现为刃口变钝、边缘裂纹和刃口齿笑等现象，严重影响了刀具的工作效果。
刀面磨损则是指刀具刀面部分由于与加工材料的摩擦、冲击等作用力造成的磨损。
磨损形式有切削磨损、高温磨损和化学磨损等。
切削磨损是指切屑和毛刺的冲击和摩擦使刀面上的颗粒状划痕、逐渐移除的过程，表面变得粗糙；高温磨损是由于切削过程中产生的高温导致了材料的软化和氧化，使刀面上出现融化现象；化学磨损则是由工件材料中的化学元素与刀具材料发生反应而发生的磨损现象。
背面磨损是指刀具的背面部分由于切削过程中工件的冲击和摩擦作用导致的磨损。
背面磨损通常表现为背面的磨损凹陷、褪色和裂纹等。
刀柄磨损是指刀柄部分由于振动、冲击作用以及与夹持设备接触等原因造成的磨损。
刀柄磨损主要体现在刀柄的腐蚀、变形和断裂等方面，会使刀具的稳定性和刚度下降。
刀具的磨损机制主要包括力学切削磨损和化学切削磨损两个方面。
力学切削磨损是指刀具在切削过程中由于受到工件硬度、切削力、切削热等因素的影响而受到机械磨损。
这种磨损的机制主要有切削疲劳、磨损磨损和断裂磨损等。
切削疲劳是指在刀具切削过程中由于反复受到循环应力作用，导致疲劳裂纹的形成和扩展，最终导致刃口断裂。
磨损磨损是在切削过程中由于切削颗粒的冲击和划削作用导致刀具表面材料剥离的现象。
断裂磨损则是由于刀具材料的缺陷和不均匀性造成的断裂。
化学切削磨损是指刀具在切削过程中由于与工件材料的化学反应发生磨损。
例如，在铸铁切削过程中，铸铁中的硫、铅等元素会与刀具材料的碳、铁发生化学反应，形成粘附物或气体，导致刀具表面产生腐蚀、氧化和粘附等磨损。
刀具磨损的形态及其原因
切削金属时,刀具一方面切下切屑,另一方面刀具本身也要发生损坏。
刀具破损的形式主要有磨损和破损两类。
前者是连续的逐渐磨损，属正常磨损;后者包括脆性破损（如崩刃、碎断、剥落、裂纹破损等）和塑性破损两种，属非正常磨损。
刀具磨损后，使工件加工精度降低，表面粗糙度增大，并导致切削力加大、切削温度升高，甚至产生振动，不能继续正常切削。
因此，刀具磨损直接影响加工效率、质量和成本。
刀具正常磨损的形式有以下几种:
1.前刀面磨损
2.后刀面磨损
3.边界磨损(前、后刀面同时磨损）
从对温度的依赖程度来看，刀具正常磨损的原因主要是机械磨损和热、化学磨损。
机械磨损是由工件材料中硬质点的刻划作用引起的，热、化学磨损则是由粘结(刀具与工件材料接触到原子间距离时产生的结合现象)、扩散（刀具与工件两摩擦面的化学元素互相向对方扩散、腐蚀)等引起的。
磨粒磨损
在切削过程中，刀具上经常被一些硬质点刻出深浅不一的沟痕。
磨粒磨损对高速钢作用较明显。
粘结磨损
刀具与工件材料接触到原子间距离时产生的结合现象，称粘结。
粘结磨损就是由于接触面滑动在粘结处产生剪切破坏造成。
扩散磨损
切削时在高温作用下，接触面间分子活动能量大，造成了合金元素相互扩散置换，使刀具材料机械性能降低，若再经摩擦作用，刀具容易被磨损。
扩散磨损是一种化学性质的磨损。
相变磨损
当刀具上＊高温度超过材料相便温度时，刀具表面金相组织发生变化。
如马氏体组织转变为奥氏体，使硬度下降，磨损加剧。
氧化磨损
氧化磨损是一种化学性质的磨损。
刀具磨损形态和磨损机制1．刀具磨损的形态（1）前刀具破损（月牙洼磨损）切削塑性材料时，如果切削速度和切削厚度较大，切屑在前刀面上经常会磨出一个月牙洼，这种磨损形式称作前刀面磨损。
出现月牙洼的部位就是切削温度＊高的部位。
月牙洼和切削刃之间有一条小棱边，月牙洼随着刀具磨损不断变大，当月牙洼扩展到使棱边变得很窄时，切削刃强度降低，极易导致崩刃。
月牙洼磨损量以其深度KT表示。
（2）后刀面磨损由于后刀面和加工表面间的强烈摩擦，后刀面靠近切削刃部位会逐渐地被磨成后角为零的小棱面，这种磨损形式称作后刀面磨损。
切削铸铁和以较小的切削厚度、较低的切削速度切削塑性材料时，后刀面磨损是主要形态。
后刀面上的磨损棱带往往不均匀，刀尖附近（C区）因强度较差，散热条件不好，磨损较大；中间区域（B区）磨损较均匀，其平均磨损宽度以VB 表示。
（3）边界磨损切削钢料时，常在主切削刃靠近工件外皮处和副切削刃靠近刀尖处的后刀面上磨出较深的沟纹，这种磨损称作边界磨损。
沟纹的位置在主切削刃与工件待加工表面、副切削刃与已加工表面接触的部位。
2．刀具磨损机制（1）硬质点划痕由工件材料中所含的碳化物、氮化物和氧化物等硬质点以及积屑瘤碎片等在刀具表面上划出一条条沟纹，造成机械磨损。
硬质点划痕在各种切削速度下都存在，它是低速切削刀具（如拉刀、板牙等）产生磨损的主要原因。
（2）冷焊粘结切削时，切屑与前刀面之间由于高正压力和高温度的作用，切屑底面材料与前刀面发生冷焊粘结形成冷焊粘结点，在切屑相对于刀具前刀面的运动中冷焊粘结点处刀具材料表面微粒会被切屑粘走，造成粘结磨损。
上述冷焊粘结磨损机制在工件与刀具后刀面之间也同样存在。
在中等偏低的切削速度条件下，冷焊粘结是产生磨损的主要原因。
（3）扩散磨损切削过程中，刀具后刀面与已加工表面、刀具前刀面与切屑底面相接触，由于高温和高压的作用，刀具材料和工件材料中的化学元素相互扩散，使刀具材料化学成分发生变化，耐磨性能下降，造成扩散磨损。
后刀面磨损原因：切削期间，与工件材料表面的摩擦会导致后刀面的刀具材料损耗。
磨损通常最初在刃线出现，并逐渐向下发展。
应对措施：降低切削速度，并同时增加进给，将可在确保生产率的情况下延长刀具寿命。
月牙洼磨损原因：切屑与刀片(刀具) 前刀面的接触导致出现月牙洼磨损，属于化学反应。
应对措施：降低切削速度，并选择具有正确槽型和更耐磨涂层的刀片(刀具) 将可延长刀具寿命。
塑性变形塑性变形是指切削刃形状永久改变，切削刃出现向内变形(切削刃凹陷) 或向下变形(切削刃下塌)。
原因：切削刃在高切削力和高温下处于应力状态，超出了刀具材料的屈服强度和温度。
应对措施：使用具有较高热硬度的材质可以解决塑性变形问题。
涂层可改进刀片(刀具) 的抗塑性变形能力。
涂层剥落涂层剥落通常发生在加工具有粘结特性的材料时。
原因：粘附负荷会逐渐发展，切削刃要承受拉应力。
这会导致涂层分离，从而露出底层或基体。
应对措施：提高切削速度，以及选择具有较薄涂层的刀片将可减少刀具的涂层剥落。
裂纹裂纹是狭窄裂口，通过破裂而形成新的边界表面。
某些裂纹仅限于涂层，而某些裂纹则会向下扩展至基体。
梳状裂纹大致垂直于刃线，通常是热裂纹。
原因：梳状裂纹是由于温度快速波动而形成。
应对措施：为防止出现这种情况，可以使用韧性更高刀片材质，并且应大量使用冷却液或者完全不用冷却液。
崩刃崩刃包括刃线的轻微损坏。
崩刃与断裂的区别在于刀片崩刃后仍可使用。
原因：有许多磨损状态组合可导致崩刃。
但是，最常见的还是热-机械以及粘附带来的。
应对措施：可以采取不同的预防措施来尽可能减轻崩刃，具体取决于导致其发生的磨损状态。
沟槽磨损沟槽磨损的特点是在最大切深出现过量的局部损坏，但这也可能发生在副切削刃上。
原因：这取决于化学磨损是否在沟槽磨损中占据主导地位，与粘着磨损或热磨损的不规则增长相比，化学磨损的发展更有规律。
对于粘着磨损或热磨损情况，加工硬化和毛刺形成是导致沟槽磨损的重要因素。
应对措施：对于加工硬化材料，选择较小的主偏角，改变切深。
简述刀具磨损形态的种类
刀具磨损形态的种类包括：
1. 刀尖磨损：刀具切削角度逐渐变钝，容易产生毛刺和切面质量下降。
2. 刀面磨损：刀面的表面逐渐磨损，导致表面粗糙度增加，切削力增大。
3. 刀齿磨损：锯齿式刀具的刀齿逐渐磨损，会导致锯齿间距变大，零部件加工尺寸变差。
4. 刀柄磨损：刀具借助于刀柄安装到机床上，刀柄的使用寿命长途常常遭受到很大的摩擦力和冲击力，需要时刻保养。
5. 刀片磨损：钻头和铣刀等刀具在使用过程中会产生较为严重的钝化现象，需要及时更换或磨砂。
以上是刀具磨损形态的主要种类。
不同类型的磨损形态需要根据相应的刀具特性和工艺参数予以识别和解决。
一般来说，刀片有8种常见的磨损形式：
1，刃口磨损。
改进办法：提高进给量；降低切削速度；使用更耐磨的刀片材质；使用涂层刀片。
2，崩碎。
改进办法：使用韧性更好的材质；使用刃口强化的刀片；检查工艺系统的刚性；加大主偏角。
3，热变形。
改进办法：降低切削速度；减少进给；减少切深；使用更具热硬性的材质。
4，切深处破损。
改进办法：改变主偏角；刃口强化；更换刀片材质。
5，热裂纹。
改进办法：正确使用冷却液；降低切削速度；减少进给；使用涂层刀片。
6，积屑。
改进办法：提高切削速度；提高进给；使用涂层刀片或金属陶瓷刀片；使用冷却液；使刃口更锋利。
7，月牙洼磨损。
改进办法：降低切削速度；降低进给；使用涂层刀片或金属陶瓷刀片；使用冷却液。
8，断裂。
改进办法：使用韧性更好的材质或槽型；减少进给；减少切深；检查工艺系统的刚性。
注意：通常当后刀面磨损达0.7毫米时，应更换刀片刃口；精加工时最大磨损量为0.04毫米。
