刀具破损的主要形式及其产生的原因有以下几个方面

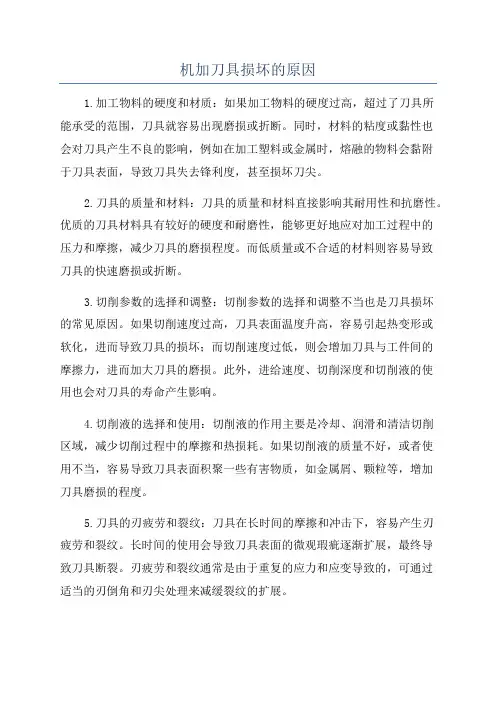

机加刀具损坏的原因1.加工物料的硬度和材质：如果加工物料的硬度过高，超过了刀具所能承受的范围，刀具就容易出现磨损或折断。

同时，材料的粘度或黏性也会对刀具产生不良的影响，例如在加工塑料或金属时，熔融的物料会黏附于刀具表面，导致刀具失去锋利度，甚至损坏刀尖。

2.刀具的质量和材料：刀具的质量和材料直接影响其耐用性和抗磨性。

优质的刀具材料具有较好的硬度和耐磨性，能够更好地应对加工过程中的压力和摩擦，减少刀具的磨损程度。

而低质量或不合适的材料则容易导致刀具的快速磨损或折断。

3.切削参数的选择和调整：切削参数的选择和调整不当也是刀具损坏的常见原因。

如果切削速度过高，刀具表面温度升高，容易引起热变形或软化，进而导致刀具的损坏；而切削速度过低，则会增加刀具与工件间的摩擦力，进而加大刀具的磨损。

此外，进给速度、切削深度和切削液的使用也会对刀具的寿命产生影响。

4.切削液的选择和使用：切削液的作用主要是冷却、润滑和清洁切削区域，减少切削过程中的摩擦和热损耗。

如果切削液的质量不好，或者使用不当，容易导致刀具表面积聚一些有害物质，如金属屑、颗粒等，增加刀具磨损的程度。

5.刀具的刃疲劳和裂纹：刀具在长时间的摩擦和冲击下，容易产生刃疲劳和裂纹。

长时间的使用会导致刀具表面的微观瑕疵逐渐扩展，最终导致刀具断裂。

刃疲劳和裂纹通常是由于重复的应力和应变导致的，可通过适当的刃倒角和刃尖处理来减缓裂纹的扩展。

6.刀具使用和维护不当：刀具的使用和维护不当也是刀具损坏的重要原因。

例如，使用过程中刀具碰撞硬物，或者使用过程中没有遵守正确的操作规程，容易导致刀具的损坏。

另外，刀具在使用过程中需要定期进行清理、磨刃和涂抹润滑剂等维护工作，否则刀具容易因为积聚了大量的切削物或者磨损较多而损坏。

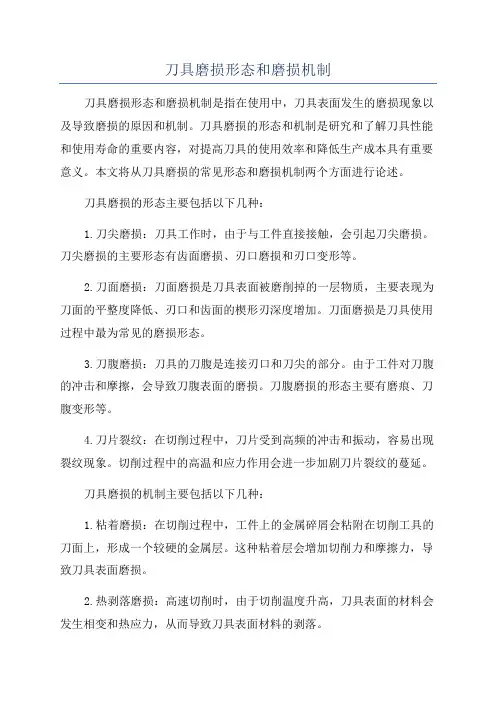

刀具磨损形态和磨损机制刀具磨损形态和磨损机制是指在使用中，刀具表面发生的磨损现象以及导致磨损的原因和机制。

刀具磨损的形态和机制是研究和了解刀具性能和使用寿命的重要内容，对提高刀具的使用效率和降低生产成本具有重要意义。

本文将从刀具磨损的常见形态和磨损机制两个方面进行论述。

刀具磨损的形态主要包括以下几种：1.刀尖磨损：刀具工作时，由于与工件直接接触，会引起刀尖磨损。

刀尖磨损的主要形态有齿面磨损、刃口磨损和刃口变形等。

2.刀面磨损：刀面磨损是刀具表面被磨削掉的一层物质，主要表现为刀面的平整度降低、刃口和齿面的楔形刃深度增加。

刀面磨损是刀具使用过程中最为常见的磨损形态。

3.刀腹磨损：刀具的刀腹是连接刃口和刀尖的部分。

由于工件对刀腹的冲击和摩擦，会导致刀腹表面的磨损。

刀腹磨损的形态主要有磨痕、刀腹变形等。

4.刀片裂纹：在切削过程中，刀片受到高频的冲击和振动，容易出现裂纹现象。

切削过程中的高温和应力作用会进一步加剧刀片裂纹的蔓延。

刀具磨损的机制主要包括以下几种：1.粘着磨损：在切削过程中，工件上的金属碎屑会粘附在切削工具的刀面上，形成一个较硬的金属层。

这种粘着层会增加切削力和摩擦力，导致刀具表面磨损。

2.热剥落磨损：高速切削时，由于切削温度升高，刀具表面的材料会发生相变和热应力，从而导致刀具表面材料的剥落。

3.磨粒磨损：工件表面和刀具表面之间存在一些杂质和磨粒，切削时，这些磨粒会和切屑一起在刀具表面划伤，导致刀具磨损。

4.腐蚀磨损：一些特殊工件的加工中，介质和工件表面的反应会导致工具的腐蚀，从而引起刀具表面的磨损。

总之，刀具的磨损形态和磨损机制与切削材料、切削参数以及刀具材料和切削工艺等因素密切相关。

充分了解和研究刀具磨损形态和磨损机制，可以选择合适的刀具材料和切削参数，有效延长刀具的使用寿命，提高切削加工效率。

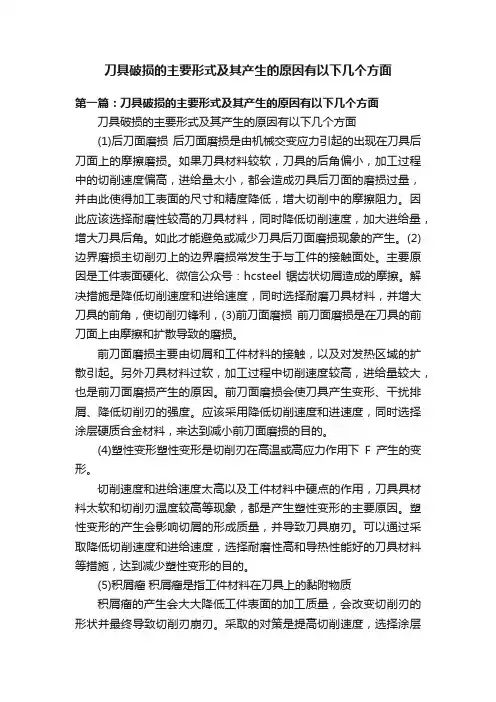

刀具破损的主要形式及其产生的原因有以下几个方面第一篇：刀具破损的主要形式及其产生的原因有以下几个方面刀具破损的主要形式及其产生的原因有以下几个方面(1)后刀面磨损后刀面磨损是由机械交变应力引起的出现在刀具后刀面上的摩擦磨损。

如果刀具材料较软，刀具的后角偏小，加工过程中的切削速度偏高，进给量太小，都会造成刃具后刀面的磨损过量，并由此使得加工表面的尺寸和精度降低，增大切削中的摩擦阻力。

因此应该选择耐磨性较高的刀具材料，同时降低切削速度，加大进给量，增大刀具后角。

如此才能避免或减少刀具后刀面磨损现象的产生。

(2)边界磨损主切削刃上的边界磨损常发生于与工件的接触面处。

主要原因是工件表面硬化、微信公众号：hcsteel锯齿状切屑造成的摩擦。

解决措施是降低切削速度和进给速度，同时选择耐磨刀具材料，并增大刀具的前角，使切削刃锋利，(3)前刀面磨损前刀面磨损是在刀具的前刀面上由摩擦和扩散导致的磨损。

前刀面磨损主要由切屑和工件材料的接触，以及对发热区域的扩散引起。

另外刀具材料过软，加工过程中切削速度较高，进给量较大，也是前刀面磨损产生的原因。

前刀面磨损会使刀具产生变形、干扰排屑、降低切削刃的强度。

应该采用降低切削速度和进速度，同时选择涂层硬质合金材料，来达到减小前刀面磨损的目的。

(4)塑性变形塑性变形是切削刃在高温或高应力作用下F产生的变形。

切削速度和进给速度太高以及工件材料中硬点的作用，刀具具材料太软和切削刃温度较高等现象，都是产生塑性变形的主要原因。

塑性变形的产生会影响切屑的形成质量，并导致刀具崩刃。

可以通过采取降低切削速度和进给速度，选择耐磨性高和导热性能好的刀具材料等措施，达到减少塑性变形的目的。

(5)积屑瘤积屑瘤是指工件材料在刀具上的黏附物质积屑瘤的产生会大大降低工件表面的加工质量，会改变切削刃的形状并最终导致切削刃崩刃。

采取的对策是提高切削速度，选择涂层硬质合金或金属陶瓷等刀具材料，并在加工过程中使用冷却液。

刀片磨损8种常见现象的产生原因和解决办法刀片磨损是较为常见的现象，下面成都量具刃具厂家——成都川府工具有限公司为大家介绍8种常见刀片磨损现象的产生原因分析及解决办法1、出现后刀面和沟槽磨损后果后刀面迅速磨损会导致表面质量和公差变差，沟槽磨损会引起表面质量变差和崩刃。

原因与对策速度太高或耐磨性差—---降低切削速度，选择更耐磨的牌号。

氧化—---选用Al2O3涂层牌号，对于加工硬化材料，选择小一些的主偏角或更耐磨的牌号，选用金属陶瓷牌号。

磨损—----降低切削速度。

2、出现月牙洼磨损后果过度的月牙洼磨损会降低切削刃强度，切削刃后缘的磨损导致表面质量差。

原因前刀面过高的切削温度引起扩散磨损。

对策选用Al2O3涂层牌号，选用正前角槽型刀片，首先降低切削速度，然后降低进给率。

3、塑性变形问题切削刃塌下或后刀面凹陷，会导致切屑控制差和表面质量差，后刀面过渡磨损会导致崩刃。

原因切削温度太高并且压力太大。

对策选用有更高抗塑性变形能力的硬牌号。

切削刃塌下---降低切削速度后刀面凹陷---降低进给率4、积屑瘤问题引起表面质量差，当积屑瘤脱落时会引起切削刃破损。

原因由于低切削速度或负前角槽型使工件材料焊接到刀片上。

对策提高切削速度。

选择正前角槽型。

5、切屑捶击问题未参加切削的部分切削刃因切屑捶击而损坏，刀片的上部和支撑可能损坏。

原因切屑折回到切削刃。

对策改变进给。

选用另一种槽型。

6、崩碎问题切削刃的细小破损导致表面质量变差和过度的后刀面磨损原因牌号太脆，刀片槽型强度太低，积屑瘤。

对策牌号太脆—选用韧性好的牌号刀片槽型强度太低—选用强度更高的槽型积屑瘤--提高切削速度。

选择正前角槽型7、热裂问题垂直于切削刃的小裂纹引起崩刃和表面质量差原因与对策断续切削—选择具有更高的耐热裂纹的韧性牌号。

冷却液流量变化—必须充分供应或完全不供应冷却液。

8、刀片崩刃问题会导致刀垫和工件的损坏。

原因与对策牌号太脆—选用韧性牌号。

刀片上负荷太大—降低进给或切削速度。

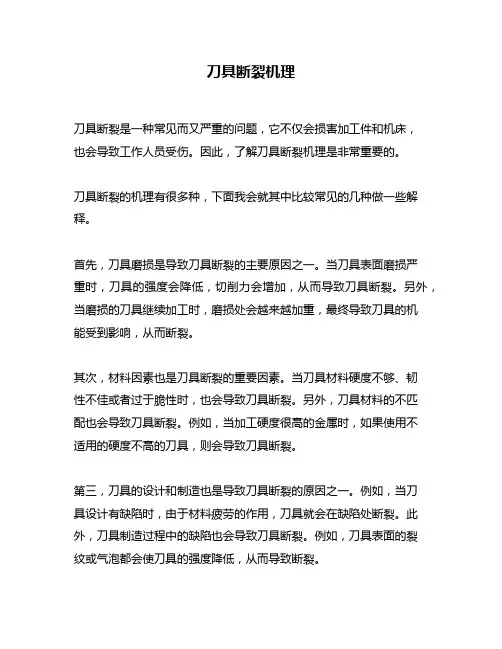

刀具断裂机理刀具断裂是一种常见而又严重的问题，它不仅会损害加工件和机床，也会导致工作人员受伤。

因此，了解刀具断裂机理是非常重要的。

刀具断裂的机理有很多种，下面我会就其中比较常见的几种做一些解释。

首先，刀具磨损是导致刀具断裂的主要原因之一。

当刀具表面磨损严重时，刀具的强度会降低，切削力会增加，从而导致刀具断裂。

另外，当磨损的刀具继续加工时，磨损处会越来越加重，最终导致刀具的机能受到影响，从而断裂。

其次，材料因素也是刀具断裂的重要因素。

当刀具材料硬度不够、韧性不佳或者过于脆性时，也会导致刀具断裂。

另外，刀具材料的不匹配也会导致刀具断裂。

例如，当加工硬度很高的金属时，如果使用不适用的硬度不高的刀具，则会导致刀具断裂。

第三，刀具的设计和制造也是导致刀具断裂的原因之一。

例如，当刀具设计有缺陷时，由于材料疲劳的作用，刀具就会在缺陷处断裂。

此外，刀具制造过程中的缺陷也会导致刀具断裂。

例如，刀具表面的裂纹或气泡都会使刀具的强度降低，从而导致断裂。

为了减少刀具断裂，我们应该采取预防措施。

首先，在使用刀具之前，应该对刀具进行充分的检查。

检查刀具表面是否有明显的磨损或裂纹等缺陷，如果发现问题必须及时更换。

其次，应该选用与被加工材料匹配的刀具，这样可以确保刀具强度和韧性的匹配，从而减少刀具断裂的概率。

最后，我们也应该注意刀具的保养，及时对刀面进行磨削、清洗和涂上保护液等操作，这样可以延长刀具的使用寿命，减少刀具断裂的发生率。

综上所述，刀具断裂机理是个非常复杂的问题，其导致原因有很多，我们应该把预防措施做好，从而有效地减少刀具断裂对机床和机械加工的危害。

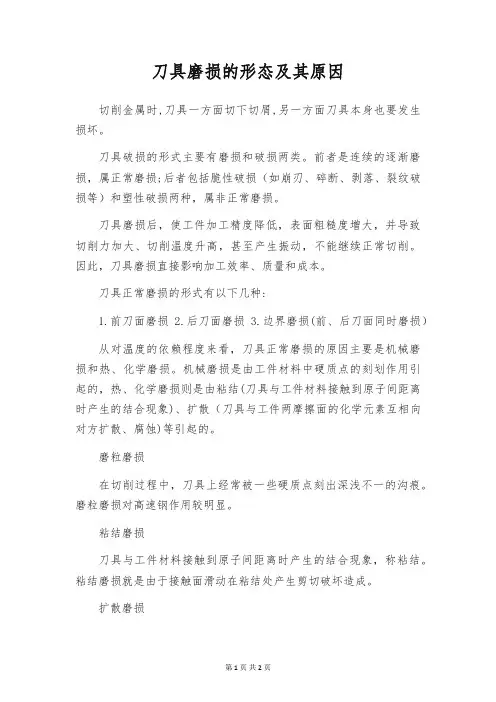

刀具磨损的形态及其原因
切削金属时,刀具一方面切下切屑,另一方面刀具本身也要发生损坏。

刀具破损的形式主要有磨损和破损两类。

前者是连续的逐渐磨损，属正常磨损;后者包括脆性破损（如崩刃、碎断、剥落、裂纹破损等）和塑性破损两种，属非正常磨损。

刀具磨损后，使工件加工精度降低，表面粗糙度增大，并导致切削力加大、切削温度升高，甚至产生振动，不能继续正常切削。

因此，刀具磨损直接影响加工效率、质量和成本。

刀具正常磨损的形式有以下几种:
1.前刀面磨损
2.后刀面磨损
3.边界磨损(前、后刀面同时磨损）
从对温度的依赖程度来看，刀具正常磨损的原因主要是机械磨损和热、化学磨损。

机械磨损是由工件材料中硬质点的刻划作用引起的，热、化学磨损则是由粘结(刀具与工件材料接触到原子间距离时产生的结合现象)、扩散（刀具与工件两摩擦面的化学元素互相向对方扩散、腐蚀)等引起的。

磨粒磨损
在切削过程中，刀具上经常被一些硬质点刻出深浅不一的沟痕。

磨粒磨损对高速钢作用较明显。

粘结磨损
刀具与工件材料接触到原子间距离时产生的结合现象，称粘结。

粘结磨损就是由于接触面滑动在粘结处产生剪切破坏造成。

扩散磨损
切削时在高温作用下，接触面间分子活动能量大，造成了合金元素相互扩散置换，使刀具材料机械性能降低，若再经摩擦作用，刀具容易被磨损。

扩散磨损是一种化学性质的磨损。

相变磨损
当刀具上＊高温度超过材料相便温度时，刀具表面金相组织发生变化。

如马氏体组织转变为奥氏体，使硬度下降，磨损加剧。

氧化磨损
氧化磨损是一种化学性质的磨损。

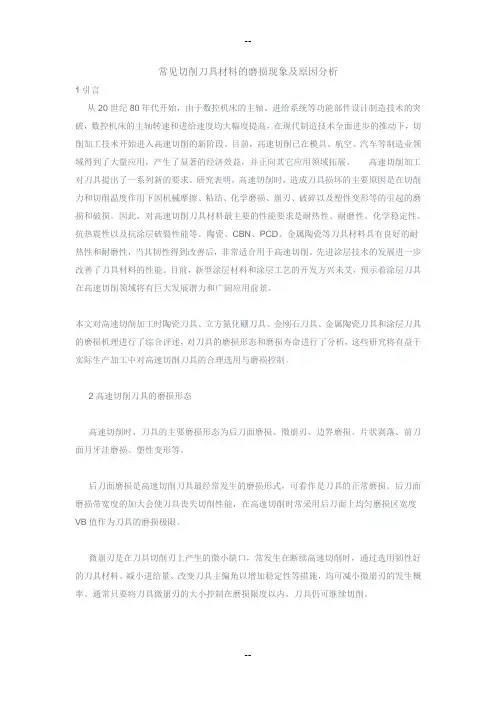

常见切削刀具材料的磨损现象及原因分析1引言从20世纪80年代开始，由于数控机床的主轴、进给系统等功能部件设计制造技术的突破，数控机床的主轴转速和进给速度均大幅度提高，在现代制造技术全面进步的推动下，切削加工技术开始进入高速切削的新阶段。

目前，高速切削已在模具、航空、汽车等制造业领域得到了大量应用，产生了显著的经济效益，并正向其它应用领域拓展。

高速切削加工对刀具提出了一系列新的要求。

研究表明，高速切削时，造成刀具损坏的主要原因是在切削力和切削温度作用下因机械摩擦、粘结、化学磨损、崩刃、破碎以及塑性变形等的引起的磨损和破损。

因此，对高速切削刀具材料最主要的性能要求是耐热性、耐磨性、化学稳定性、抗热震性以及抗涂层破裂性能等。

陶瓷、CBN、PCD、金属陶瓷等刀具材料具有良好的耐热性和耐磨性，当其韧性得到改善后，非常适合用于高速切削。

先进涂层技术的发展进一步改善了刀具材料的性能。

目前，新型涂层材料和涂层工艺的开发方兴未艾，预示着涂层刀具在高速切削领域将有巨大发展潜力和广阔应用前景。

本文对高速切削加工时陶瓷刀具、立方氮化硼刀具、金刚石刀具、金属陶瓷刀具和涂层刀具的磨损机理进行了综合评述，对刀具的磨损形态和磨损寿命进行了分析，这些研究将有益于实际生产加工中对高速切削刀具的合理选用与磨损控制。

2高速切削刀具的磨损形态高速切削时，刀具的主要磨损形态为后刀面磨损、微崩刃、边界磨损、片状剥落、前刀面月牙洼磨损、塑性变形等。

后刀面磨损是高速切削刀具最经常发生的磨损形式，可看作是刀具的正常磨损。

后刀面磨损带宽度的加大会使刀具丧失切削性能，在高速切削时常采用后刀面上均匀磨损区宽度VB值作为刀具的磨损极限。

微崩刃是在刀具切削刃上产生的微小缺口，常发生在断续高速切削时，通过选用韧性好的刀具材料、减小进给量、改变刀具主偏角以增加稳定性等措施，均可减小微崩刃的发生概率。

通常只要将刀具微崩刃的大小控制在磨损限度以内，刀具仍可继续切削。

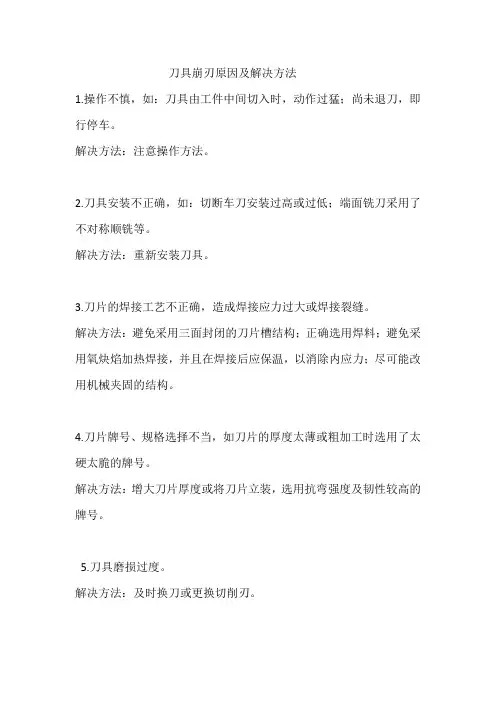

刀具崩刃原因及解决方法1.操作不慎，如：刀具由工件中间切入时，动作过猛；尚未退刀，即行停车。

解决方法：注意操作方法。

2.刀具安装不正确，如：切断车刀安装过高或过低；端面铣刀采用了不对称顺铣等。

解决方法：重新安装刀具。

3.刀片的焊接工艺不正确，造成焊接应力过大或焊接裂缝。

解决方法：避免采用三面封闭的刀片槽结构；正确选用焊料；避免采用氧炔焰加热焊接，并且在焊接后应保温，以消除内应力；尽可能改用机械夹固的结构。

4.刀片牌号、规格选择不当，如刀片的厚度太薄或粗加工时选用了太硬太脆的牌号。

解决方法：增大刀片厚度或将刀片立装，选用抗弯强度及韧性较高的牌号。

5.刀具磨损过度。

解决方法：及时换刀或更换切削刃。

6.刃磨方法不当，造成磨削应力及磨削裂纹；对PCBN铣刀刃磨后刀齿的振摆过大，使个别刀齿负荷过重，也会造成打刀。

解决方法：采用间断磨削或金刚石砂轮磨削；选用较软的砂轮，经常修整保持砂轮锋利；注意刃磨质量，严格控制铣刀刀齿的振摆量。

7.刀具几何参数选择不当（如前后角过大等）。

解决方法：可从以下几方面着手重新设计刀具，适当减小前、后角，采用较大的负刃倾角，减小主偏角；采用较大的负倒棱或刃口圆弧；修磨过渡切削刃，增强刀尖。

8.工艺系统刚性太差，造成切削振动过大。

解决方法：增加工件的辅助支承，提高工件装夹刚性；减小刀具的悬伸长度，适当减小刀具的后角；采用其它的消振措施。

9.切削液流量不足或加注方法不正确，造成刀片骤热而裂损。

解决方法：加大切削液的流量；合理布置切削液喷嘴的位置；采用有效的冷却方法如喷雾冷却等提高冷却效果；采用切削减小对刀片的冲击。

10.机械夹固式刀具的刀槽底面不平整或刀片伸出过长等结构上的原因。

解决方法：修整刀槽底面，合理布置切削液喷嘴的位置；淬硬刀杆在刀片下面增加硬质合金垫片。
