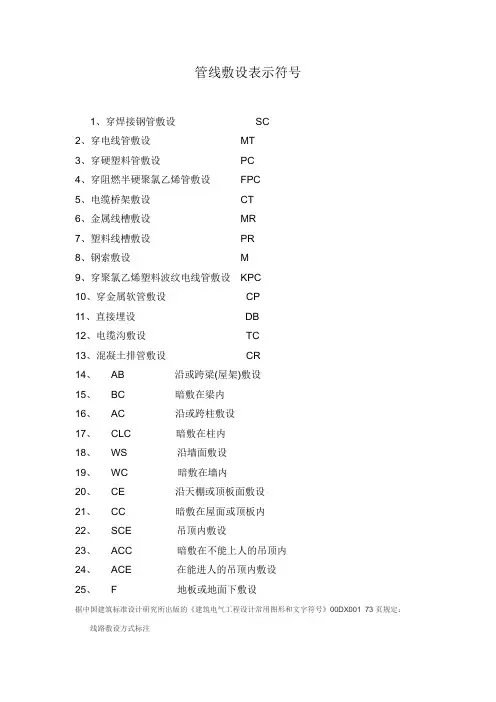

管线敷设表示符号1、穿焊接钢管敷设SC2、穿电线管敷设MT3、穿硬塑料管敷设PC4、穿阻燃半硬聚氯乙烯管敷设FPC5、电缆桥架敷设CT6、金属线槽敷设MR7、塑料线槽敷设PR8、钢索敷设M9、穿聚氯乙烯塑料波纹电线管敷设KPC10、穿金属软管敷设CP11、直接埋设DB12、电缆沟敷设TC13、混凝土排管敷设CR14、AB 沿或跨梁(屋架)敷设15、BC 暗敷在梁内16、AC 沿或跨柱敷设17、CLC 暗敷在柱内18、WS 沿墙面敷设19、WC 暗敷在墙内20、CE 沿天棚或顶板面敷设21、CC 暗敷在屋面或顶板内22、SCE 吊顶内敷设23、ACC 暗敷在不能上人的吊顶内24、ACE 在能进人的吊顶内敷设25、 F 地板或地面下敷设据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F另外，JDG--紧定式电线管，KBG--扣压式电线。

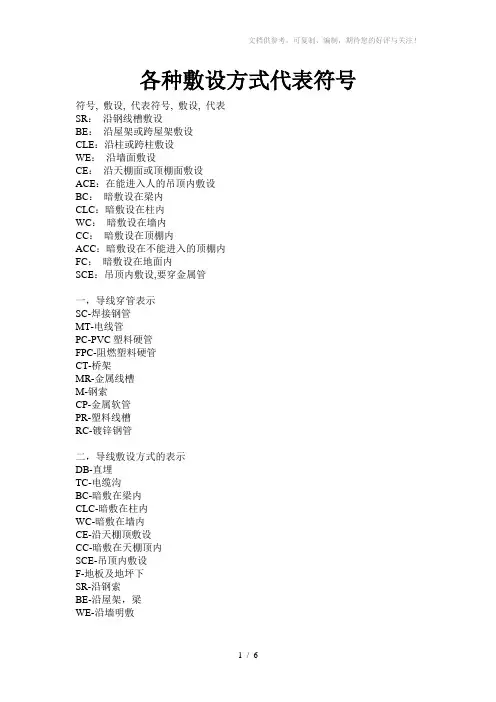

各种敷设方式代表符号符号, 敷设, 代表符号, 敷设, 代表SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC线路敷设方式标注穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TCPVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内导线敷设方式和敷设部位的文字符号。

电气图纸中电线管代表符号SC--焊接钢管MT--电线管（还看见用TC--标注为电线管的）RC--镀锌管（水煤管）PC--塑硬管FPC--阻燃塑硬管敷设方式TC 穿电线管敷设SC 穿焊接钢管敷设KBG 穿套接扣压式薄壁钢导管敷设PC 穿硬塑料管敷设CT 用电缆桥架敷设MR 用金属线槽敷设WC 暗敷在墙内FC 暗敷在地面或地板内CC 暗敷在屋面或吊顶内BC 暗敷在梁内CLC 暗敷在柱内WE 沿墙明敷CE 沿天棚面或顶板面明敷BE 沿屋架或跨屋架明敷用瓷瓶或瓷柱附设 K用塑料线槽附设 PR用钢线槽附设 SR穿水煤气管附设 RC穿焊接钢管附设 SC穿电线管附设 TC穿聚氯乙烯硬质管附设 PC穿聚氯乙烯半硬质管附设 FPC穿聚氯乙烯塑料波纹电线管附设 KPC 用电缆桥架附设 CT用瓷夹附设 PL用塑料夹附设 PCL用金属软管附设 CP沿钢索附设 SR沿屋架或跨屋架附设 BE沿柱或跨柱附设 CLE沿墙面附设 WE沿天棚面或顶板面附设 CE在能进人的吊顶内附设 ACE暗敷设在梁内 BC暗敷设在柱内 CLC暗敷设在墙内 WC暗敷设在地面内 FC暗敷设在顶板内 CC暗敷设在不能进人的吊顶内 ACC线吊式 CP自在器线吊式 CP固定线吊式 CP防水线吊式 CP吊线器式 CP链吊式 CH管吊式 P壁装式 W吸顶式或直附式 S嵌入式 R顶棚内安装 CR墙壁内安装 WR台上装 T支架上安装 SP柱上安装 CL座装 HM电缆敷设的附加长度表格：。

电气图纸上那些字母符号都表示什么意思？电气图纸中那些管线及敷设符号名称符号解释一、电线穿线管一般有PVC PVC管SC 焊接钢管KBG 扣压式镀锌薄壁电线管JDG 紧定式镀锌薄壁电线管二、电气设计施工图中常用线路敷设方式SR 沿钢线槽敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WE 沿墙面敷设CE 沿天棚面或顶棚面敷设ACE 在能进入人的吊顶内敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内CC 暗敷设在顶棚内ACC 暗敷设在不能进入的顶棚内FC 暗敷设在地面内SCE 吊顶内敷设,要穿金属管三、导线穿管表示SC 焊接钢管MT 电线管PC-PVC 塑料硬管FPC 阻燃塑料硬管CT 桥架MR 金属线槽M 钢索CP 金属软管PR 塑料线槽RC 镀锌钢管四、导线敷设方式的表示DB 直埋TC 电缆沟BC 暗敷在梁内CLC 暗敷在柱内WC 暗敷在墙内CE 沿天棚顶敷设CC 暗敷在天棚顶内SCE 吊顶内敷设F 地板及地坪下SR 沿钢索BE 沿屋架，梁WE 沿墙明敷五、灯具安装方式的表示CS 链吊DS 管吊W 墙壁安装C 吸顶R 嵌入S 支架CL 柱上SR 沿钢线槽BE 沿屋架或跨屋架CLE 沿柱或跨柱SC 穿焊接钢管敷设MT 穿电线管敷设PC 穿硬塑料管敷设FPC 穿阻燃半硬聚氯乙烯管敷设CT 电缆桥架敷设MR 金属线槽敷设PR 塑料线槽敷设M 用钢索敷设KPC 穿聚氯乙烯塑料波纹电线管敷设CP 穿金属软管敷设DB 直接埋设TC 电缆沟敷设六、导线敷设部位的标注AB 沿或跨梁（屋架）敷设BC 暗敷在梁内AC 沿或跨柱敷设CLC 暗敷设在柱内WS 沿墙面敷设WC 暗敷设在墙内CE 沿天棚或顶板面敷设CC 暗敷设在屋面或顶板内SCE 吊顶内敷设地板或地面下敷设FC。

电气符号大全SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

水电图纸上各种符号的意义SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC。

电气图纸中敷设方式符表示大全HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电气图纸中敷设方式符号表示大全一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCDTQ30-32/2P?这两个是两种塑壳断路器的型号HSM8-63C/3P?适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P?也是塑壳断路器的一种，额定电流32A，2极开关四、型号的含义R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV?75-5-1(A、B、C）S:射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM1：代表单芯SYWV?75-5-1S:射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM1：代表单芯例如：RVVP2*32/0.2RVV2*1.0BVRR:软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR:阻燃R:软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM1、型号、名称RV?铜芯氯乙烯绝缘连接电缆（电线）AVR?镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB?铜芯聚氯乙烯平型连接电线RVS?铜芯聚氯乙烯绞型连接电线RVV?铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV?镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB?铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105?铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250?镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185)+1*95?0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185+1*95?0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T矿用铠装控制电缆；MKVV22,MKVV32?2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22?2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23?5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53?5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.752*2*1.03*2*1.5------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------63.字符电路图符号大全：AAT?电源自动投入装置AC?交流电DC?直流电FU?熔断器G?发电机M?电动机HG?绿灯HR?红灯HW?白灯HP?光字牌K?继电器KA(NZ)电流继电器(负序零序) KD?差动继电器KF?闪光继电器KH?热继电器KM?中间继电器KOF?出口中间继电器KS?信号继电器KT?时间继电器KV(NZ)电压继电器(负序零序)KP?极化继电器KR?干簧继电器KI?阻抗继电器KW(NZ)功率方向继电器(负序零序)KM?接触器KA瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L?线路QF?断路器QS?隔离开关T?变压器TA?电流互感器TV?电压互感器W?直流母线YC?合闸线圈YT?跳闸线圈PQS?有功无功视在功率EUI?电动势电压电流SE?实验按钮SR?复归按钮f?频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时?有或无继电器SB——按钮开关?Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时?有或无继电器SB——按钮开关SA?转换开关电压表?PV有功电度表?PJ无功电度表?PJR频率表?PF相位表?PPA最大需量表(负荷监控仪)PM 功率因数表?PPF有功功率表?PW无功功率表?PR无功电流表?PAR声信号?HA光信号?HS指示灯?HL红色灯?HR绿色灯?HG黄色灯?HY蓝色灯?HB连接片?XB插头?XP插座?XS端子板?XT电线电缆母线?W直流母线?WB插接式(馈电)母线?WIB 电力分支线?WP照明分支线?WL应急照明分支线?WE电力干线?WPM照明干线?WLM应急照明干线?WEM滑触线?WT合闸小母线?WCL控制小母线?WC信号小母线?WS闪光小母线?WF事故音响小母线?WFS 预报音响小母线?WPS 电压小母线?WV事故照明小母线?WELM 避雷器?F熔断器?FU快速熔断器?FTF跌落式熔断器?FF限压保护器件?FV电容器?C电力电容器?CE正转按钮?SBF反转按钮?SBR停止按钮?SBS紧急按钮?SBE试验按钮?SBT复位按钮?SR限位开关?SQ接近开关?SQP手动控制开关?SH时间控制开关?SK液位控制开关?SL湿度控制开关?SM压力控制开关?SP速度控制开关?SS温度控制开关辅助开关?ST 电压表切换开关?SV电流表切换开关?SA整流器?U可控硅整流器?UR控制电路有电源的整流器?VC 变频器?UF变流器?UC逆变器?UI电动机?M异步电动机?MA同步电动机?MS直流电动机?MD绕线转子感应电动机?MW 鼠笼型电动机?MC电动阀?YM电磁阀?YV防火阀?YF排烟阀?YS电磁锁?YL跳闸线圈?YT合闸线圈?YC气动执行器?YPAYA电动执行器?YE发热器件(电加热)FH照明灯(发光器件)EL空气调节器?EV电加热器加热元件?EE感应线圈电抗器?L 励磁线圈?LF消弧线圈?LA滤波电容器?LL电阻器变阻器?R电位器?RP热敏电阻?RT光敏电阻?RL压敏电阻?RPS接地电阻?RG放电电阻?RD启动变阻器?RS频敏变阻器?RF限流电阻器?RC光电池热电传感器?B 压力变换器?BP温度变换器?BT速度变换器?BV时间测量传感器?BT1BK液位测量传感器?BL温度测量传感器?BHBM配电房电工符号大全：常用电气符号大全电流表?PA电压表?PV有功电度表?PJ无功电度表?PJR频率表?PF相位表?PPA最大需量表(负荷监控仪)PM 功率因数表?PPF有功功率表?PW无功功率表?PR无功电流表?PAR声信号?HA光信号?HS指示灯?HL红色灯?HR绿色灯?HG黄色灯?HY蓝色灯?HB白色灯?HW连接片?XB插头?XP插座?XS端子板?XT电线,电缆,母线?W直流母线?WB插接式(馈电)母线?WIB 电力分支线?WP照明分支线?WL应急照明分支线?WE电力干线?WPM照明干线?WLM应急照明干线?WEM滑触线?WT合闸小母线?WCL控制小母线?WC信号小母线?WS闪光小母线?WF事故音响小母线?WFS 预告音响小母线?WPS 电压小母线?WV事故照明小母线?WELM 避雷器?F熔断器?FU快速熔断器?FTF跌落式熔断器?FF限压保护器件?FV电容器?C电力电容器?CE正转按钮?SBF反转按钮?SBR停止按钮?SBS紧急按钮?SBE试验按钮?SBT复位按钮?SR限位开关?SQ接近开关?SQP手动控制开关?SH时间控制开关?SK液位控制开关?SL湿度控制开关?SM压力控制开关?SP速度控制开关?SS温度控制开关,辅助开关?ST 电压表切换开关?SV电流表切换开关?SA整流器?U可控硅整流器?UR控制电路有电源的整流器?VC 变频器?UF变流器?UC逆变器?UI电动机?M异步电动机?MA同步电动机?MS直流电动机?MD绕线转子感应电动机?MW鼠笼型电动机?MC电动阀?YM电磁阀?YV防火阀?YF排烟阀?YS电磁锁?YL跳闸线圈?YT合闸线圈?YC气动执行器?YPA,YA电动执行器?YE发热器件(电加热)FH 照明灯(发光器件)EL 空气调节器?EV电加热器加热元件?EE 感应线圈,电抗器?L 励磁线圈?LF消弧线圈?LA滤波电容器?LL电阻器,变阻器?R电位器?RP热敏电阻?RT光敏电阻?RL压敏电阻?RPS接地电阻?RG放电电阻?RD启动变阻器?RS频敏变阻器?RF限流电阻器?RC光电池,热电传感器?B 压力变换器?BP温度变换器?BT速度变换器?BV时间测量传感器?BT1,BK 液位测量传感器?BL温度测量传感器?BH,BM。

电气图纸中敷设方式符号表示大全，99%电力人都收藏了一、导线穿管表示SC-焊接钢管MT-电线管MR-金属线槽M-钢索PR-塑料线槽RC-镀锌钢管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架CP-金属软管二、导线敷设方式表示BE-沿屋架，梁BC-暗敷在梁内CLC-暗敷在柱内CE-沿天棚顶敷设CC-暗敷在天棚顶内DB-直埋F-地板及地坪下WC-暗敷在墙内WE-沿墙明敷SCE-吊顶内敷设SR-沿钢索TC-电缆沟三、灯具安装方式的表示CS-链吊C-吸顶CL-柱上DS-管吊W-墙壁安装R-嵌入S-支架沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。

四、型号的含义R－连接用软电缆（电线），软结构。

B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ 表示，其实质相同。

YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM1、型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示。

电气图纸中敷设方式符号表示大全电气图纸中常用的线管敷设方式符号如下：1.导线穿管表示：SC：焊接钢管MT：电线管PC：PVC塑料硬管XXX：阻燃塑料硬管CT：桥架MR：金属线槽M：钢索CP：金属软管PR：塑料线槽RC：镀锌钢管2.导线敷设方式表示：DB：直埋TC：电缆沟BC：暗敷在梁内XXX：暗敷在柱内WC：暗敷在墙内CE：沿天棚顶敷设CC：暗敷在天棚顶内SCE：吊顶内敷设F：地板及地坪下SR：沿钢索BE：沿屋架、梁WE：沿墙明敷3.灯具安装方式的表示：CS：链吊DS：管吊W：墙壁安装C：吸顶R：嵌入S：支架CL：柱上在图纸中，可以使用以上符号来表示不同的线管敷设方式和灯具安装方式。

此外，型号的含义也需要了解：R：连接用软电缆（电线），软结构。

V：绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B：平型（扁形）。

S：双绞型。

A－XXX或镀银。

F：耐高温P：编织屏蔽P2－铜带屏蔽P22－钢带铠装Y：预制型、一般省略，或聚烯烃护套FD：产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同XXX：交联聚乙烯绝缘ZR：阻燃型NH：耐火型WDZ：无卤低烟阻燃型WDN：无卤低烟耐火型例如，SYV 75-5-1（A、B、C）代表一种75欧姆阻抗、5mm外径的电缆，有三种不同的外层材料选择。

SYWV 75-5-1是一种射频聚乙烯绝缘，聚氯乙烯护套的电缆，75代表75欧姆，5代表线径为5毫米，1代表单芯。

RVVP是一种软线，双层护套线，带P屏蔽，2代表2芯多股线，32代表每芯有32根铜丝，0.2代表每根铜丝直径为0.2毫米。

RVV2*1.0，AVR和RVB是铜芯连接电缆（电线）的不同型号和名称。

RVS和RVV是铜芯聚氯乙烯连接电线的不同型号和名称，RVV带有聚氯乙烯护套，呈圆形。

ARVV和RVVB是铜芯聚氯乙烯连接软电缆（电线）的不同型号和名称，ARVV带有镀锡铜芯和聚氯乙烯护套，呈平形。

RV-105是一种铜芯聚氯乙烯绝缘连接软电缆，耐热105摄氏度，采用聚氯乙烯绝缘和聚氯乙烯护套。

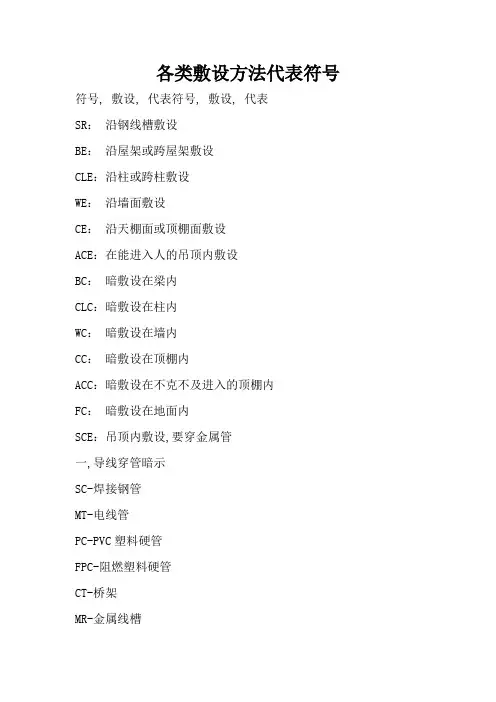

各类敷设方法代表符号符号, 敷设, 代表符号, 敷设, 代表SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不克不及进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一,导线穿管暗示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方法的暗示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具装配方法的暗示CS-链吊DS-管吊W-墙壁装配C-吸顶S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波浪电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC定：线路敷设方法标注穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波浪电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TCPVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不克不及进入的吊顶内PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不克不及进入的吊顶内导线敷设方法和敷设部位的文字符号。

电气图纸中那些管线及敷设的字母符号表示.doc电气图纸中那些管线及敷设的字母符号表示电气图纸中那些管线及敷设符号名称符号解释一、电线穿线管一般有PC PVC管SC KBG JDG 焊接钢管扣压式镀锌薄壁电线管紧定式镀锌薄壁电线管二、电气设计施工图中常用线路敷设方式SR BE CLE WE CE ACE BC CLC WC CC ACC FC SCE 沿钢线槽敷设沿屋架或跨屋架敷设沿柱或跨柱敷设沿墙面敷设沿天棚面或顶棚面敷设在能进入人的吊顶内敷设暗敷设在梁内暗敷设在柱内暗敷设在墙内暗敷设在顶棚内暗敷设在不能进入的顶棚内暗敷设在地面内吊顶内敷设 , 要穿金属管三、导线穿管表示SC 焊接钢管MTPC-PVC FPC CTMRMCPPRRC 电线管塑料硬管阻燃塑料硬管桥架金属线槽钢索金属软管塑料线槽镀锌钢管四、导线敷设方式的表示DB TC BC CLC WC CE CC SCE F SR BE WE 直埋电缆沟暗敷在梁内暗敷在柱内暗敷在墙内沿天棚顶敷设暗敷在天棚顶内吊顶内敷设地板及地坪下沿钢索沿屋架，梁沿墙明敷五、灯具安装方式的表示CS DS W C 链吊管吊墙壁安装吸顶RS CL SR BE CLE SC MT PC FPC CT MR PR M KPC CP DB TC 嵌入支架柱上沿钢线槽沿屋架或跨屋架沿柱或跨柱穿焊接钢管敷设穿电线管敷设穿硬塑料管敷设穿阻燃半硬聚氯乙烯管敷设电缆桥架敷设金属线槽敷设塑料线槽敷设用钢索敷设穿聚氯乙烯塑料波纹电线管敷设穿金属软管敷设直接埋设电缆沟敷设六、导线敷设部位的标注AB BC AC CLC WS WC CE CC 沿或跨梁（屋架）敷设暗敷在梁内沿或跨柱敷设暗敷设在柱内沿墙面敷设暗敷设在墙内沿天棚或顶板面敷设暗敷设在屋面或顶板内SCE 吊顶内敷设FC 地板或地面下敷设。

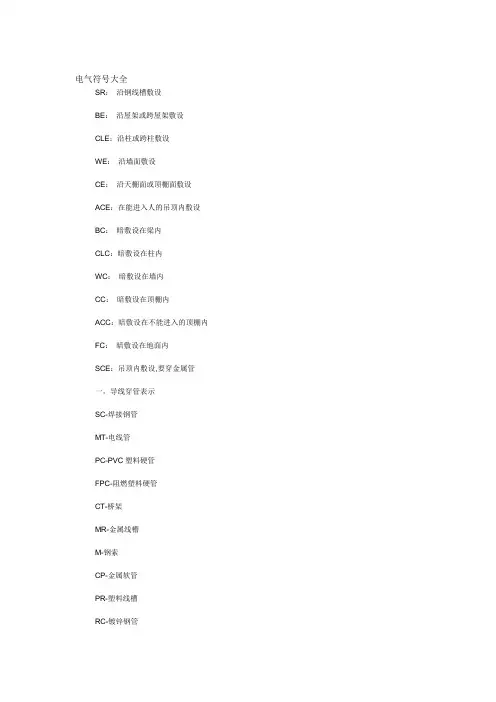

电气符号大全SR： 沿钢线槽敷设 BE： 沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE： 沿墙面敷设 CE： 沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC： 暗敷设在梁内 CLC：暗敷设在柱内 WC： 暗敷设在墙内CC： 暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内FC： 暗敷设在地面内 SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋 TC-电缆沟 BC-暗敷在梁内CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷三，灯具安装方式的表示CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SCE 地板或地面下敷设：FC其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下 矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

电气敷设符号 This manuscript was revised on November 28, 2020电气敷设符号一、电线穿线管的表示：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为 3 极开关，额定电流为 63A（3 联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流 32A，2 极开关导线敷设方式的标注名称旧代号新代号用瓷瓶或瓷柱附设CPK用塑料线槽附设XCPR用钢线槽附设SR穿水煤气管附设RC穿焊接钢管附设GSC穿电线管附设DGTC穿聚氯乙烯硬质管附设VGPC穿聚氯乙烯半硬质管附设RVGFPC穿聚氯乙烯塑料波纹电线管附设KPC 用电缆桥架附设CT用瓷夹附设CJPL用塑料夹附设VJPCL用金属软管附设SPGCP沿钢索附设SSR沿屋架或跨屋架附设LMBE沿柱或跨柱附设ZMCLE沿墙面附设QMWE沿天棚面或顶板面附设PMCE在能进人的吊顶内附设PNMACE暗敷设在梁内LABC暗敷设在柱内ZACLC暗敷设在墙内QAWC暗敷设在地面内DAFC暗敷设在顶板内PACC暗敷设在不能进人的吊顶内PNAACC导线敷设方式的标注名称旧代号新代号线吊式CP自在器线吊式XCP固定线吊式XCP防水线吊式XCP吊线器式XCP链吊式LCH管吊式GP壁装式BW吸顶式或直附式DS嵌入式RR顶棚内安装DRCR墙壁内安装BRWR台上装TT支架上安装JSP柱上安装ZCL座装ZHHM。

电气图纸中敷设方式符号表示大全一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCDTQ30-32/2P 这两个是两种塑壳断路器的型号HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关四、型号的含义R－连接用软电缆（电线），软结构。
