管线标识

管线设计常用标识含义
sc：焊接钢管
tc：电线管 薄钢管
pc：硬质塑料管
ct：电缆桥架
cp：金属软管
SR：钢线槽
RC：水煤气管
导线敷设部位：
CT：电缆桥架敷设
SR：沿钢索敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CC：沿现浇板内暗敷设
CE：沿天棚面或顶棚面敷设
AC：吊顶内敷设
ACE：在能进入的吊顶在敷设
BC:暗敷设在梁内
CLC：暗敷设在柱子内
wc：暗敷设在墙内
WE：沿墙明敷设
FC：预埋在地面内
cc：暗敷设在顶板内
SR： 沿钢线槽敷设
BE： 沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE： 沿墙面敷设
CE： 沿天棚面或顶棚面敷设
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：FC
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
二，导线敷设方式的表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
三，灯具安装方式的表示
CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入

SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV322*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

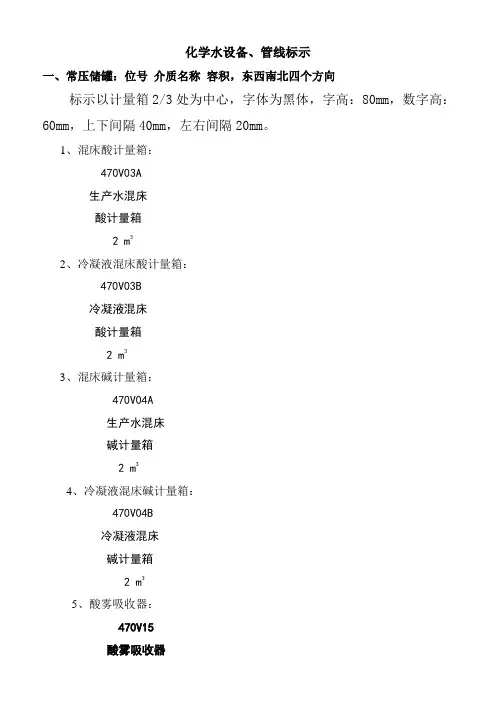

化学水设备、管线标示一、常压储罐：位号介质名称容积，东西南北四个方向标示以计量箱2/3处为中心，字体为黑体，字高：80mm，数字高：60mm，上下间隔40mm，左右间隔20mm。

1、混床酸计量箱：470V03A生产水混床酸计量箱2 m32、冷凝液混床酸计量箱：470V03B冷凝液混床酸计量箱2 m33、混床碱计量箱：470V04A生产水混床碱计量箱2 m34、冷凝液混床碱计量箱：470V04B冷凝液混床碱计量箱2 m35、酸雾吸收器：470V15酸雾吸收器1 m36、超滤清洗水箱：470V13超滤清洗水箱10 m37、反渗透清洗水箱：470V14RO清洗水箱10 m38、絮凝剂计量箱：470V07A絮凝剂计量箱2 m39、絮凝剂计量箱：470V07B絮凝剂计量箱2 m310、非氧化杀菌剂加药箱：470V08A非氧化杀菌剂加药箱1 m311、非氧化杀菌剂加药箱：470V08B非氧化杀菌剂加药箱1 m312、还原剂加药箱：470V09A还原剂加药箱2 m313、还原剂加药箱：470V09B还原剂加药箱2 m314、阻垢剂加药箱：470V10A阻垢剂加药箱2 m315、阻垢剂加药箱：470V10B阻垢剂加药箱2 m316、加酸计量箱：470V11加酸计量箱2 m317、加碱计量箱：470V12加碱计量箱2 m3二、立式容器：设备位号，前后两个方向标示以罐体1/2处为中心，字体为黑体，字高：100mm，数字高：80mm 上下间隔40mm，左右间隔20mm。

1、仪表空气罐：470V05仪表空气罐10 m32、压缩空气罐：470V06压缩空气罐10 m33、生产水混床： 471D01A （/B/C/D/E/F/G）类推生产水混床4、冷凝液混床：472D01A /B/C/D/E/F/G/H/I/J/K/L/M冷凝液混床5、工艺冷凝液精密过滤器：472F01A /B/C/D/E工艺凝液精密过滤器6、活性炭过滤器：472F02 A /B/C/D/E/F/G/H/I/J/K/L/M/N活性炭过滤器三、卧式容器：设备位号，前后两个方向一）标示以罐体1/2处为中心，字体为黑体，字高：100mm，数字高：80mm上下间隔40mm，左右间隔20mm。

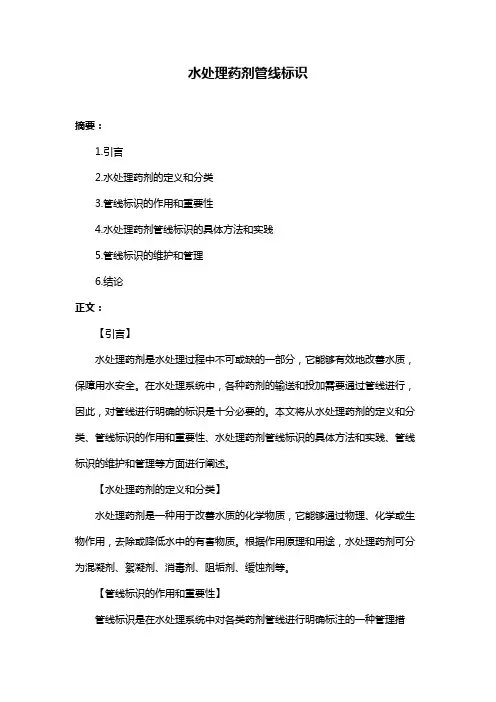

水处理药剂管线标识摘要：1.引言2.水处理药剂的定义和分类3.管线标识的作用和重要性4.水处理药剂管线标识的具体方法和实践5.管线标识的维护和管理6.结论正文：【引言】水处理药剂是水处理过程中不可或缺的一部分，它能够有效地改善水质，保障用水安全。

在水处理系统中，各种药剂的输送和投加需要通过管线进行，因此，对管线进行明确的标识是十分必要的。

本文将从水处理药剂的定义和分类、管线标识的作用和重要性、水处理药剂管线标识的具体方法和实践、管线标识的维护和管理等方面进行阐述。

【水处理药剂的定义和分类】水处理药剂是一种用于改善水质的化学物质，它能够通过物理、化学或生物作用，去除或降低水中的有害物质。

根据作用原理和用途，水处理药剂可分为混凝剂、絮凝剂、消毒剂、阻垢剂、缓蚀剂等。

【管线标识的作用和重要性】管线标识是在水处理系统中对各类药剂管线进行明确标注的一种管理措施。

它有助于提高水处理效率，降低运行成本，防止误操作，保障用水安全。

具体作用主要体现在以下几点：1.便于操作人员正确识别和投加药剂；2.有利于提高水处理系统的安全性，防止误操作导致的事故；3.方便日常维护和管理，及时发现和解决管线问题。

【水处理药剂管线标识的具体方法和实践】在水处理系统中，管线标识应采用清晰、明显的方式进行。

具体方法和实践如下：1.采用颜色标识：根据药剂的种类，使用不同颜色进行标识。

例如，混凝剂用蓝色，絮凝剂用红色，消毒剂用黄色等；2.使用标识牌：在管线起点、终点及分支处设置标识牌，注明药剂名称、浓度、流向等信息；3.采用电子标识：通过电子设备实时显示药剂信息，便于操作人员掌握；4.定期检查和更新：对管线标识进行定期检查，确保信息准确无误，及时更新破损、模糊的标识。

【管线标识的维护和管理】为了确保管线标识的有效性，需要进行定期的维护和管理，包括：1.定期检查标识的完整性、清晰度，及时修复或更换破损、模糊的标识；2.对标识进行定期更新，确保信息与实际相符；3.加强操作人员的培训，使其熟练掌握各种药剂的性质和操作方法，避免误操作。

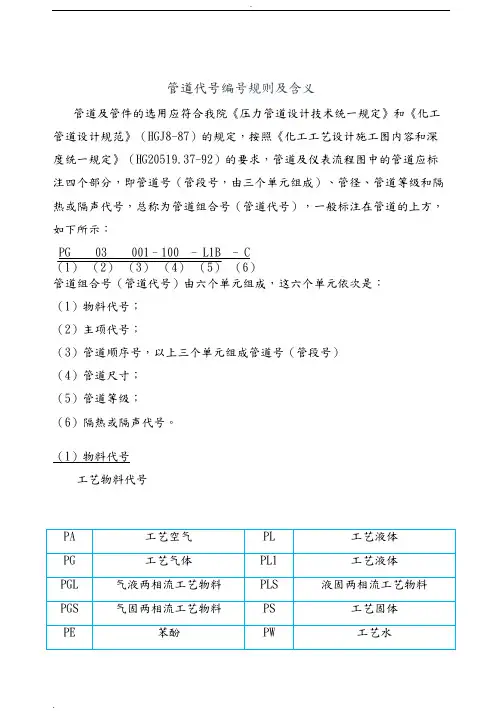

管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下所示：PG 03 001–100 - L1B - C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

（1）物料代号工艺物料代号PA 工艺空气PL 工艺液体PG 工艺气体PL1 工艺液体PGL 气液两相流工艺物料PLS 液固两相流工艺物料PGS 气固两相流工艺物料PS 工艺固体PE 苯酚PW 工艺水PF 苯酚树脂SC 冷凝水收集WW 酚醛Na 碱液PA 甲醛AL 液氨AN 尿素BM 包膜油辅助、公用工程物料代号1）空气3）水AR 空气TW 一次上水CA 压缩空气DW 饮用水IA 仪表空气DM 去离子水WG 废气CWS 循环水进N 氮气CWR 循环水回2）蒸汽、冷凝水PW 纯水LS 低压蒸汽（饱和或微过热）WFI 注射水LUS 低压过热蒸汽WS 循环水(供) MS 中压蒸汽（饱和或微过热）WR 循环水(回) MUS 中压过热蒸汽CWS 冷冻水(供)S1 0.1MPa 蒸汽CWR 冷冻水(回)S3 0.3MPa 蒸汽BS 冷冻盐水(供) S6 0.6MPa 蒸汽BR 冷冻盐水(回) SC 蒸汽收集HWS 热水(供)PS 纯蒸汽HWR 热水(回)SC 蒸汽冷凝水BW 锅炉供水TS 伴热蒸汽CHS 冷冻水3S 低压蒸汽总管CHR 冷冻水4）其它VT 排气混合气体DR 下水/排污VE 真空CS 化学污水Vac 真空 DSA 稀硫酸N 气 SA 浓硫酸IA 仪表空气（2）主项代号按工程设计总负责人给定的主项编号填写，采用两位数字，从 01～99。

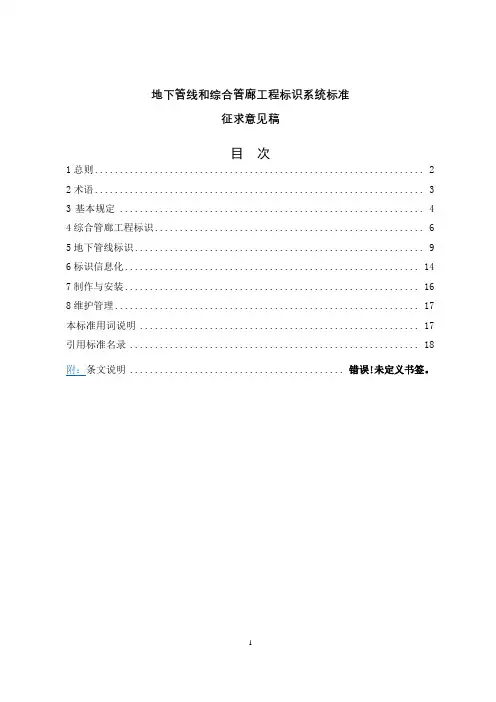

地下管线和综合管廊工程标识系统标准征求意见稿目次1总则 (2)2术语 (3)3基本规定 (4)4综合管廊工程标识 (6)5地下管线标识 (9)6标识信息化 (14)7制作与安装 (16)8维护管理 (17)本标准用词说明 (17)引用标准名录 (18)附：条文说明 ........................................... 错误!未定义书签。

1总则1.0.1 为规范地下管线及综合管廊工程的标识系统的设计、制作、安装、使用和维护管理，发挥标识的警示、提示作用，制定本标准。

1.0.2 本标准适用于新建、改建或扩建的地下管线工程及综合管廊工程标识系统的设计、制作、安装、使用和维护管理。

1.0.3 地下管线及综合管廊工程标识系统的设计、制作、安装、使用和维护管理除应符合本标准外，尚应符合国家现行有关标准的规定。

2术语2.0.1 地下管线engineering pipeline为满足生活、生产需要，直埋或在综合管廊内敷设的各类城市工程管线。

2.0.2 标识signage设置在特定位置，用颜色、简单符号、文字或特定图案传递安全、健康、管线种类、方向、位置等信息的载体。

2.0.3 标识系统signage system为解决信息传递、识别、辨别和形象传递等功能，相互作用、相互依赖的若干标识组成的有机整体。

2.0.4 安全标识safety signage用以表达特定安全信息的标识，包括禁止标识、警告标识、指令标识、提示标识等。

2.0.5 职业健康标识occupational health signage在工作场所设置的可以使劳动者对职业病危害产生警觉，并采取相应防护措施的标识。

2.0.6 设备设施标识facilities and equipment signage用以表示设备设施位置、性能参数等信息的标识，可分为设备标识、设施标识。

2.0.7 导引标识guidance signage为使用者提供导向和定位功能的标识，可分为定位标识、导向标识。

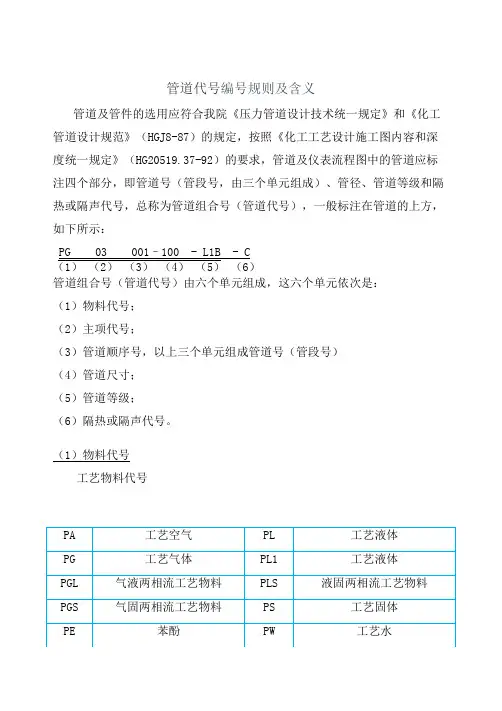

管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下所示：PG 03 001–100 - L1B - C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

（1）物料代号工艺物料代号PA 工艺空气PL 工艺液体PG 工艺气体PL1 工艺液体PGL 气液两相流工艺物料PLS 液固两相流工艺物料PGS 气固两相流工艺物料PS 工艺固体PE 苯酚PW 工艺水PF 苯酚树脂SC 冷凝水收集WW 酚醛Na 碱液PA 甲醛AL 液氨AN 尿素BM 包膜油辅助、公用工程物料代号1）空气3）水AR 空气TW 一次上水CA 压缩空气DW 饮用水IA 仪表空气DM 去离子水WG 废气CWS 循环水进N 氮气CWR 循环水回2）蒸汽、冷凝水PW 纯水LS 低压蒸汽（饱和或微过热）WFI 注射水LUS 低压过热蒸汽WS 循环水(供) MS 中压蒸汽（饱和或微过热）WR 循环水(回) MUS 中压过热蒸汽CWS 冷冻水(供)S1 0.1MPa 蒸汽CWR 冷冻水(回)S3 0.3MPa 蒸汽BS 冷冻盐水(供) S6 0.6MPa 蒸汽BR 冷冻盐水(回) SC 蒸汽收集HWS 热水(供)PS 纯蒸汽HWR 热水(回)SC 蒸汽冷凝水BW 锅炉供水TS 伴热蒸汽CHS 冷冻水3S 低压蒸汽总管CHR 冷冻水4）其它VT 排气混合气体DR 下水/排污VE 真空CS 化学污水Vac 真空 DSA 稀硫酸N 气 SA 浓硫酸IA 仪表空气（2）主项代号按工程设计总负责人给定的主项编号填写，采用两位数字，从 01～99。

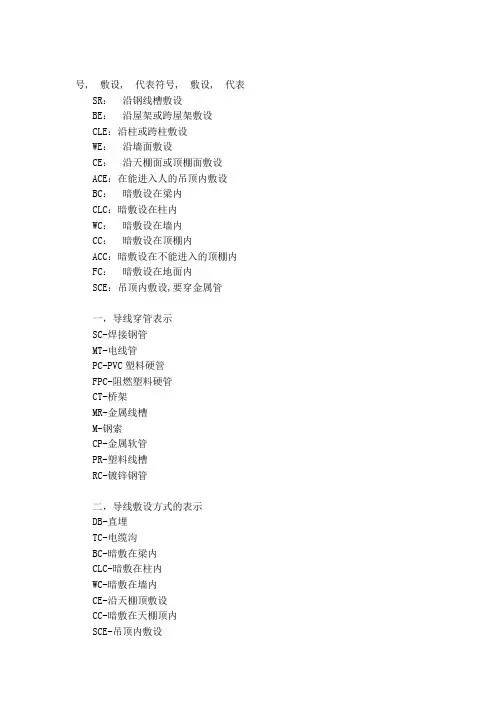

号, 敷设, 代表符号, 敷设, 代表SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC线路敷设方式标注穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FPVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内导线敷设方式和敷设部位的文字符号。

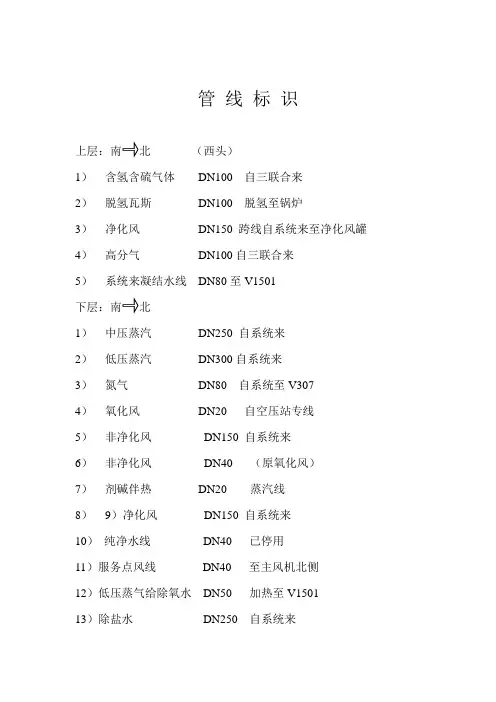

管线标识
（西头）
1）含氢含硫气体DN100 自三联合来
2）脱氢瓦斯DN100 脱氢至锅炉
3）净化风DN150 跨线自系统来至净化风罐4）高分气DN100自三联合来
5）系统来凝结水线DN80至V1501
1）中压蒸汽DN250 自系统来
2）低压蒸汽DN300自系统来
3）氮气DN80 自系统至V307
4）氧化风DN20 自空压站专线
5）非净化风DN150 自系统来
6）非净化风DN40 （原氧化风）
7）剂碱伴热DN20 蒸汽线
8）9）净化风DN150 自系统来
10）纯净水线DN40 已停用
11）服务点风线DN40 至主风机北侧
12）低压蒸气给除氧水DN50 加热至V1501
13）除盐水DN250 自系统来
14）二催饱和蒸汽DN200 至锅炉
15）锅炉与余锅水平横线DN250
16）放空废线DN300
上层：东（南侧）
1）主风线DN600 二催至三催备机
2）柴油收油线DN50 锅炉至三催
3）饱和蒸汽DN200 由锅炉至余锅
1）循环水DN350 至常压（冷水）
2）余锅水封罐线绕二催
主风机气压机北侧经换热DN250 至三催水池南新加罐器
3）不合格汽油DN50 自常压至喷嘴
4）常压拔头油DN250 自E217AB回常压5）轮盘冷却蒸汽DN80 二催至烟机（三催）6）炉子回油柴油线DN25 锅炉至新余锅
7）常压拔头油DN250 常压至E217
8）常压热渣DN200 至流量计（三催）9）热水（进装置盲线）DN80
10）塔顶注氨线DN25 自常压至流量计11）循环水DN350 来三催（回水）12）常压低压瓦斯至空冷DN100。

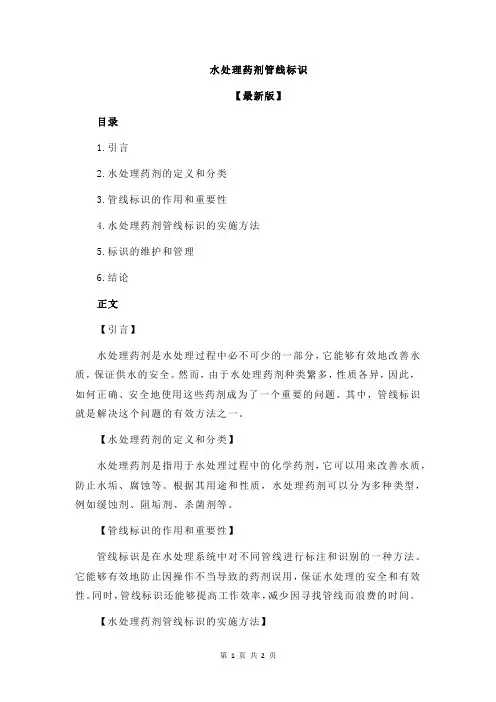

水处理药剂管线标识【最新版】目录1.引言2.水处理药剂的定义和分类3.管线标识的作用和重要性4.水处理药剂管线标识的实施方法5.标识的维护和管理6.结论正文【引言】水处理药剂是水处理过程中必不可少的一部分，它能够有效地改善水质，保证供水的安全。

然而，由于水处理药剂种类繁多，性质各异，因此，如何正确、安全地使用这些药剂成为了一个重要的问题。

其中，管线标识就是解决这个问题的有效方法之一。

【水处理药剂的定义和分类】水处理药剂是指用于水处理过程中的化学药剂，它可以用来改善水质，防止水垢、腐蚀等。

根据其用途和性质，水处理药剂可以分为多种类型，例如缓蚀剂、阻垢剂、杀菌剂等。

【管线标识的作用和重要性】管线标识是在水处理系统中对不同管线进行标注和识别的一种方法。

它能够有效地防止因操作不当导致的药剂误用，保证水处理的安全和有效性。

同时，管线标识还能够提高工作效率，减少因寻找管线而浪费的时间。

【水处理药剂管线标识的实施方法】实施水处理药剂管线标识，首先需要对水处理系统进行全面的了解和分析，确定需要标识的管线。

然后，选择合适的标识方法，如贴标签、涂颜色等，对管线进行标识。

标识的内容应该包括药剂的名称、浓度、用途等信息。

【标识的维护和管理】标识的维护和管理是保证水处理药剂管线标识有效性的关键。

标识应该定期检查和更新，确保其内容的准确性。

同时，应该对标识进行保护，防止因其他原因导致的损坏。

【结论】水处理药剂管线标识是保证水处理安全和有效的重要手段。

通过实施管线标识，可以有效地防止药剂误用，提高工作效率，保证供水的安全。

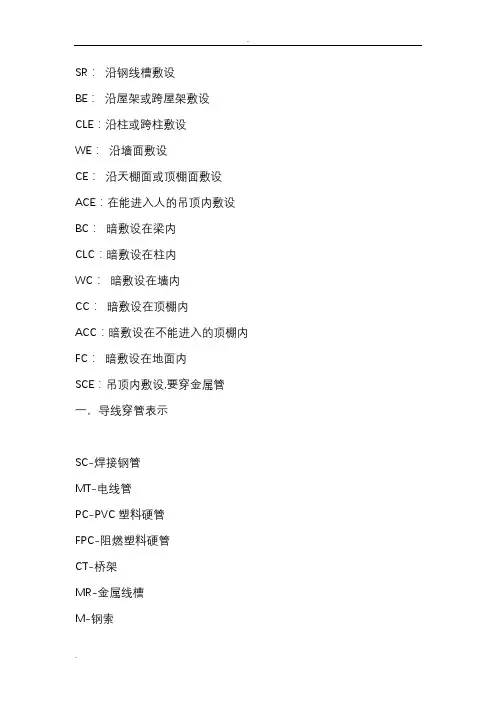

SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板与地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁〔屋架〕敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A〔3联开关〕DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下矿用铠装控制电缆；MKVV22,MKVV322*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆〔电线〕,软结构.V－绝缘聚氯乙烯. V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型〔扁形〕.S－双绞型.A－镀锡或镀银.F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆.将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1<A、B、C〕S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM 型号、名称RV 铜芯氯乙烯绝缘连接电缆〔电线〕AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆〔电线〕RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊〔1*标称截面〕,0.6/1KV,如：4*<1*185>+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面, 0.6/1KV,如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T,如：4×25-T。

市政管线标识施工方案1. 引言市政管线标识施工方案是为了提高城市设施管理的效率和安全性，确保市政管线设施的可靠性和可维护性而制定的一项重要方案。

本文档旨在详细描述市政管线标识施工方案的设计和实施步骤，以及相关的安全要求和质量控制措施。

2. 设计概述市政管线标识的设计应符合以下原则：•清晰性：市政管线标识应具有良好的可辨识性和易读性，以确保设施的安全性和便捷性。

•一致性：市政管线标识应统一采用符合相关标准的图标和符号，以便市民和工作人员能够快速理解和识别。

•持久性：市政管线标识应具有较长的使用寿命和抗污染能力，以减少维护和更换成本。

•防伪性：市政管线标识应采用防伪技术，以防止盗窃和篡改。

3. 施工步骤市政管线标识的施工步骤应包括以下几个关键环节：3.1 前期准备•根据需要准备标识施工所需的材料和设备，包括标识牌、标识粘贴剂、危险警示标志等。

•对施工现场进行勘察，确定标识的位置和布置方式。

•制定详细的施工计划，包括施工队伍组织、工序安排和工期计划等。

3.2 标识安装•根据设计要求，在合适的位置设置标识支架或挂钩。

•将标识牌固定在支架或挂钩上，并确保标识牌垂直、平整和牢固。

•根据需要进行标识牌的调整和校正，以保证标识的准确定位和正确展示。

3.3 标识粘贴•清洁标识要粘贴的表面，确保无尘、无污染。

•使用适当的标识粘贴剂，将标识牌粘贴在标识支架上。

•根据需要，使用专用工具对标识牌进行压平，以确保粘贴牢固。

3.4 完工验收•对施工完成的标识进行全面检查和验收，确保标识牌的质量和规范性。

•如发现问题或缺陷，及时进行修补或更换，确保标识的完好性和准确性。

•将已完成施工的标识记录和档案整理好，便于日后维护和管理。

4. 安全要求市政管线标识施工过程中应严格遵守以下安全要求：•所有参与施工的人员应穿戴符合安全标准的个人防护装备，包括安全帽、防护鞋和手套等。

•施工现场应设置明显的警示标识，以警示过往行人和车辆注意安全。

油气田地面管线和设备涂色规定
油气田地面管线和设备的涂色规定主要包括以下几点：
1. 管线颜色标识：常见的彩色标识是根据管道用途和内容进行分类，采用统一的颜色进行标识。

例如，常用的颜色标识规定如下：
- 黄色：燃气管线
- 红色：消防用水管线
- 蓝色：工业用水管线
- 绿色：雨水排放管线
- 橙色：油气输送管线
- 紫色：喷淋管线
- 灰色：排污管线
- 白色：蒸汽管线
- 黑色：其他管线
2. 设备涂色标识：为了方便区分不同类型的设备，在油气田中，通常会为设备和机械设施选择不同的颜色进行涂装。

例如，常用的涂色规定如下：
- 蓝色：空气压缩机、液态氮设备等
- 黄色：发电机、变压器等电气设备
- 红色：火炬、锅炉等高温设备
- 绿色：泵、水箱等给水设备
- 橙色：罐容器等贮存设备
- 紫色：液体加热器等加热设备
需要注意的是，以上的涂色规定并非固定不变的，不同地区和单位可能会根据实际需求和要求进行微调或调整。

因此，在具体的工程中还需要根据相关标准和规范进行具体规定和操作。

管线标识计划1. 引言管线标识是工业生产和城市建设中至关重要的一环。

标识的清晰和准确性直接影响到人员的安全和工作效率。

为此，我们制定了以下管线标识计划，旨在统一标识规范、提高标识可读性，并保障相关工作的顺利进行。

2. 目标和原则2.1 目标- 进一步规范和统一管线标识，提高标识的可读性和一致性。

- 降低工作环境中的人员安全风险。

- 提高工作效率。

2.2 原则- 标识应遵循相应标准和规范，确保信息的完整和准确。

- 标识应具备良好的可读性和可识别性，包括字体、颜色和尺寸等要素。

- 标识应易于维护和更换，以确保信息的实时更新。

- 标识应根据管线种类和内容区分，便于人员快速识别。

3. 标识分类和要求3.1 管道标识管道标识是最常见的标识之一，我们应按照以下要求进行标识：- 使用明确的颜色和图形，以识别不同类型的管道（如水管、气管、油管等）。

- 标识应位于离地1.5米的位置，以方便人员远距离识别。

- 标识应包含管道的用途、流体名称、流向箭头等基本信息。

3.2 线路标识线路标识应用于指示电力线路、通信线路等情况，在标识时应注意以下要求：- 标识的字体应具备良好的可读性，根据距离和环境情况选择合适的字体大小和颜色。

- 标识应粘贴在明显位置，且标识与线路的方向一致。

- 标识应提供相应线路的名称、电压和电流信息等。

3.3 设备标识设备标识应用于区分不同设备和器材，以方便人员辨识。

我们制定以下要求：- 标识应包含设备名称、规格型号和制造商等基本信息。

- 标识位置应与设备最直接和明显的部位相对应。

- 标识字体应清晰易读，标识尺寸应与设备大小相匹配。

4. 标识实施和维护4.1 标识实施- 标识计划的实施应遵循相关部门的要求和流程，确保标识合规。

- 标识应由专业人员进行安装，以保证标识的质量和准确性。

4.2 标识维护- 标识应定期检查和维护，确保标识的可读性和一致性。

- 任何损坏或丢失的标识都应及时更换，以避免引起误解和事故。

通风空调系统管线安装标识要求
1.1冷却水管：采用绿色面漆，在显眼部位喷上兰色箭头，指示水流方向，每个支管及每跨越一个设备房至少有一个箭头。

1.2冷冻水管：广告灯箱纸丝印、粘贴,黄底黑字，黑边框加粗2MM，箭头指示水流方向,内用文字标注：冷冻水进/冷冻水出，每个支管及每跨越一个设备房至少有一个箭头。

1.3风管：广告灯箱纸丝印、粘贴,绿底白字，蓝边框加粗3MM，箭头指示气流方向，内用文字标注：系统名+送/排/回风，每个支管及每跨越一个设备房至少有一个箭头。

1.4分集水器支管：挂牌，挂绳采用不锈钢丝，100克全美纸彩色打印、过塑，白底黑字，规格200*150mm, 正上方标示站名、分/集水器名，正中标示分/集水器示意图，各支管上按冷冻水管要求粘贴。

1.5冷却、冷冻水阀：挂牌，挂绳采用不锈钢丝，正面标示：阀门编号，背面标示：常开/常闭。

采用白底黑字塑料牌，大小100*60mm。

1.6防火阀：挂牌，挂绳采用不锈钢丝，100克全美纸彩色打印、过塑，白底黑字，规格200*150mm,正上方标示防火阀编号、名称，正中标示防火阀所在系统示意图，右下方标示站名及系统名称，示意图中防火阀用红粗线表示。

1.7设备就地手操箱：100克全美A4纸彩色打印接线图过塑贴于箱门内侧。

机电管线标识工程对于管道标识的总体要求1、根据项目配套管网设计为基础，展示其各管道系统的使用功能及关键控制点;2、涉及给水、排水、采暖、消防、喷淋、强电、弱电等所有室内外主管道的埋设及安装路由，关键控制阀门、控制箱体的准确位置；3、通过专业标识公司的材料及粘贴方法，确保展示效果;4、地下车库及管道井等主要部位的关键位置的标识系统作为导引;5、通过字体及箭头的颜色也能清晰的分辨各种管道的功能（采暖为蓝色、给水为绿色、风管和桥架为黄色、消防喷淋为红色、排水为黑色）；6、通过专用标识的荧光效果，在断电的情况下也能快速的找到相应的管道及阀门。

部位①：二次供水泵房墙外展示要求给水高区、低区管道分别标识；高区、低区给水管道的总控制阀门；箭头指引水流方向。

文字介绍高区给水管低区给水管实例参考部位②：换热站墙外采暖主干管展示要求采暖高区、低区管道分别标识;高区、低区采暖管道的总控制阀门组；箭头指引水流方向.文字介绍高区采暖供水管高区采暖回水管低区采暖供水管低区采暖回水管实例参考部位③:并排排列的管道展示要求采暖供水、回水及给水管、消防、喷淋管道.文字介绍高区给水管低区给水管高区采暖供水管高区采暖回水管低区采暖供水管低区采暖回水管消防管道喷淋管道实例参考部位④:通风管道展示要求通风管道功能，主要为送风和排风管道为主；箭头指向风的流向。

文字介绍消防防排烟管道实例参考部位⑤:单元进户管道展示要求在每个单元入口处分别标注各管道的功能及水流方向.文字介绍高区给水管低区给水管高区采暖供水管高区采暖回水管低区采暖供水管低区采暖回水管实例参考部位⑥：风机标识展示要求通过标识辨认风机的功能;风机编号与控制箱编号为一致;文字介绍送风机排风机实例参考部位⑦：消防湿式报警阀展示要求报警阀标识及相应控制范围。

文字介绍报警阀防火分区实例参考部位⑧：消防水泵标识展示要求分别标注辨认水泵所起到的功能.文字介绍消火栓泵喷淋水泵室外消火栓泵实例参考部位⑨：排水管道展示要求通过标识及颜色清晰的辨认管道的功能;通过箭头指向水流方向。

给排水及消防系统管线安装标识要求
2.1水泵接合器管道显明位置用白漆上标明“地铁”。

2.2阀门常开、常闭标识，形状尺寸如下，彩色打印，过塑，穿孔后用塑料绳挂在阀门上。

2.3排水管道的水流方向标识，如下图所示形状及尺寸，主废水泵站管道上字“主废水排水管”，污水管道上字“污水管”，风亭排水管上字“**风亭排水管”，出入口排水管上字“*出入口排水管”。

2.4消防管网阀门上挂“管网及阀门位置示意图”标识牌，绘出阀门具体位置，彩色打印，过塑，每个电动蝶阀及手动蝶阀一张；
站厅东北角
西端设备房区
公共区东端设备房区
QW4-S DDF-2新风道南墙处
DDF-4-S隧道内电动阀对面墙上
新风道内
上行线走廊下隧道口处上行线至会
展中心
下行线至会展中心
排风道内
DDF-1、HK-SK1在新风道内
冷冻机房南冷冻机房西
站厅西南角
TVF-1风机房DDF-3-S及控制箱在下行线遂道口处
走廊
DDF-5、6-S 2个阀
站台板下
排风道
男卫生间市政给水管
市政给水
2.5气体消防管道上用白色油漆标明至防护区名称“至****”
2.6气体消防管道上的气体流向标识，仅需箭头标识，标识内不需字样。
