液晶广告机使用说明深圳市中视同创科技有限公司提供一、基本使用说明1、开机将电源插头接入220V电源即可自动加电循环播放。
2、播放CF卡、SD卡、U盘、活动硬盘均可做为播放介质，推荐CF卡。
播放前请将片源拷贝到CF卡内，在断电情况下将CF卡插入卡槽（插反无法插入，如遇较大阻力，切勿强力插入），此时通电即可自动播放内容。
3、片源更换电源断开，将CF卡取下更换，也可用U盘直接向CF卡拷贝。
二、功能说明：●多国语言；断点记忆；滚动字幕；台标显示；分时音量；USB自动拷贝●480I, 480P, 720P输出；16种图片播放效果文件●万年历，周，天定时模式，每天5段定时●手动编程播放列表，保存在Memory设备；键锁；CF卡密码；播放日志●支持分屏播放和小窗口播放(需要升级软件)；音画同步播放三、操作菜单说明－－通用设定－－-- 显示语言--目前只支持中文，英文等多国语言-- 自动播放--设定上电是否需要自动播放, 默认为自动播放-- 定时模式定时模式分每天定时和每周定时-- 断点记忆断电记忆功能，断电重新上电可以回到断电时播放的节目-- 屏幕旋转菜单可以左右旋转90度，可做竖屏广告机使用-- 挂角图片挂角图片显示开关-- 播放日志开关-- 换卡加密开关-- 缺省值恢复出厂设置-- 音画同步选择此项在播放图片的同时可同步播放存储卡内的mp3音乐文件，播放视频文件时请关闭此项，否则开机无法自动播放。
–-- 视频输出设定YPbPr和RGB输出(默认为YPbPr)–画面设定设定4：3，16：9 (默认为4：3)–视频制式设定NTSC，PAL，AUTO (默认为NTSC)–分辨率设定480I, 480P, 720P输出(默认为480P)–播放时间图片的播放间隔（1，3，5，8，10，15，20，25秒）,默认为3秒拷贝选项此项为通过USB接口向CF卡拷贝文件时的选择，一是拷贝时添加，二是拷贝时删除－－视频设定－－–播放模式Normal, T->B, B->T, T/B->C, C->T/B, BLD:T->B, L->R, R->L, L/R->C, C->L/R, Implode，BLD:L->R, Fade, Random (默认为Normal)－－日期设定－－日期万年历功能，用上一曲，下一曲键移动光标的位置，上、下、左、右键更改时间日期设定完毕按ENTER键推出设定时间显示右上角时间显示设定，支持开，关，停止播放时显示, 三种显示模式(默认为关)分时音量（图示）分时段设定不同的音量大小，共分5个时段–定时支持每天5段定时，每段可单独开关，开机时间一定要小于关机时间上，下键调整需要设定的时间，左右键移动光标在通用设定菜单里可以设置按天定时开关机和按一周每天定时开关机－－滚动字幕设定－－–滚动字幕开关支持开关, 默认为开–速度分为慢，正常，快，默认为正常–前景色可改变字的颜色–背景色可改变背景的颜色-- 字体大小字体大小分为1，2，3号播放日志菜单中打开，会记录机器文件的播放情况●台标文件要求要求文件名必须为“TAIBIAO.LOG“”,注意要大写–台标尺寸为WxH（100x32），为256色，index模式BMP，色盘需要用特定的（ESS256_FULL.act）–如需修改尺寸，需要程序做相应改动–台标制作用Photoshop打开图片，把尺寸做成100X32像素,再设置“图像”－“模式”－“索引颜色”－“调板”－“自定”－“载入”－“ESS256_FULL.act”，把文件存为BMP，然后把文件名改为TAIBIAO.LOG●滚动字幕文件要求–要求文件名必须为“ROLLTXT.ROL”,注意要大写–可支持1千左右个汉字滚动字幕可设大、中、小字体文件排序说明：文件最好以数字命名，播放时的排序按数字大小排列，数字越小越先播放。
高清广告机----操作说明书---❖目录1.产品概述 ---------------------------------------------32.功能介绍 ---------------------------------------------3 2.1基本设定------------------------------------------------------3 2.2字幕设定------------------------------------------------------3 2.3定制设定------------------------------------------------------42.4图像设定------------------------------------------------------43.播放日志 ---------------------------------------------54.滚动字幕文件制作 -------------------------------------55.屏参数修改方法 ---------------------------------------56.播放列表制作 -----------------------------------------67.分屏文件制作 -----------------------------------------78.插播文件制作 -----------------------------------------79.升级指南 ---------------------------------------------810.拷贝指南 --------------------------------------------8附录1：遥控器按键说明 ----------------------------------9 附录2：多媒体播放支持格式列表 -------------------------101.产品概述此款高清广告机板为解码、驱动一体板，性能优越，能直接驱动1920X1080及其以下的分辨率的LVDS 液晶屏,内含强大的音视频处理功能，支持1080P高清视频、图片播放，能输出高质量的画面和音质。
目录1．产品概述…………………………页码2 2．注意事项………………………页码2-3 3．安装说明………………………页码3-5 4．播放文件……………………….页码6-7 5．菜单描述及操作……………页码7-10 6．技术规格……………………页码11 7．常见故障分析………………页码11-12 8．不保修范围…………………页码12-13 9．装箱单………………………页码13尊敬的用户：欢迎您进入精彩纷呈的液晶多媒体广告机世界。
这款融先进数码科技与创新广告理念为一体的广告机，一定会给您带来全新的视觉体验。
为了您更好的使用该产品，请您先仔细阅读本说明书并妥善保存，以备日后参考。
一、产品概述:本说明书所描述的机种具内置定时器、整机防盗功能，适用于我司：10.4寸、15寸、17寸、19寸、20寸、22寸、32寸等液晶多媒体广告机。
二、注意事项1、在清洁本机屏幕前，请先拔掉电源线，确保广告机处于断电状态下，用干净柔软不带线头的布轻轻的擦拭，切勿在屏幕上直接使用喷雾剂。
2．不要将产品暴露于雨水、日晒的环境中，以免影响产品的正常使用。
3．请不要将广告机壳体上的通风孔、音响发音孔堵塞。
切勿将广告机放在散热器、热源或其它任何可能影响正常通风的设备附近。
4．切勿对广告机进行自行拆卸或修理，以免高压触电或其它危险，应请专业的维修人员来完成所有的维修工作。
5．由于广告机多数使用于公共场所，电压不稳可能造成设备损伤。
建议使用稳定的市电，切不可和电梯电源等大功率设备共同使用一个电源.如在电压经常不稳定的地方如：地铁站等，请务必使用相应的稳压设备进行稳压，否则易造成广告机不稳定工作，甚至会烧毁广告机。
6．在插拔CF卡之前请仔细阅读本说明书，如果CF卡插不上去，不要硬插，以免损坏CF卡插针，出现此问题的时候，需要检查一下是否插反了。
正确插法：当广告机挂放在墙上后，CF 卡正面朝墙放置于卡槽内。
7．请不要在开机状态下插拔CF卡，应在关机之后进行操作。

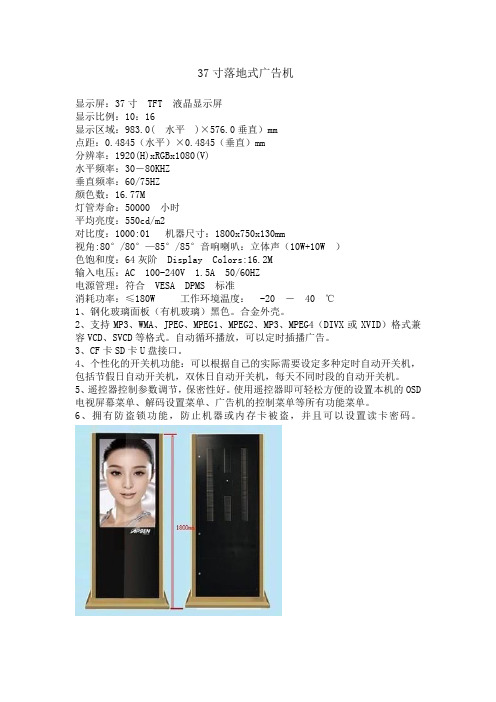

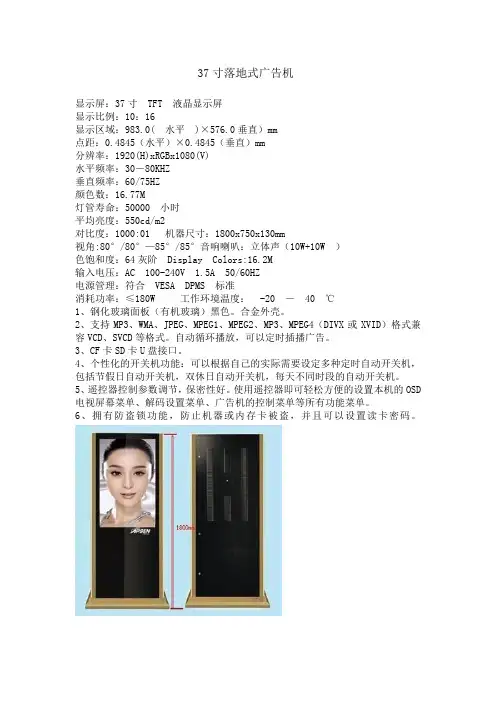

37寸落地式广告机
显示屏：37寸 TFT 液晶显示屏
显示比例：10：16
显示区域：983.0( 水平)×576.0垂直）mm
点距：0.4845（水平）×0.4845（垂直）mm
分辨率：1920(H)xRGBx1080(V)
水平频率：30－80KHZ
垂直频率：60/75HZ
颜色数：16.77M
灯管寿命：50000 小时
平均亮度：550cd/m2
对比度：1000:01 机器尺寸：1800x750x130mm
视角:80°/80°—85°/85°音响喇叭：立体声（10W+10W ）
色饱和度：64灰阶 Display Colors:16.2M
输入电压：AC 100-240V 1.5A 50/60HZ
电源管理：符合 VESA DPMS 标准
消耗功率：≤180W工作环境温度： -20 － 40 ℃
1、钢化玻璃面板（有机玻璃）黑色。
合金外壳。
2、支持MP
3、WMA、JPEG、MPEG1、MPEG2、MP3、MPEG4（DIVX或XVID）格式兼容VCD、SVCD等格式。
自动循环播放，可以定时插播广告。
3、CF卡SD卡U盘接口。
4、个性化的开关机功能：可以根据自己的实际需要设定多种定时自动开关机，包括节假日自动开关机，双休日自动开关机，每天不同时段的自动开关机。
5、遥控器控制参数调节，保密性好。
使用遥控器即可轻松方便的设置本机的OSD 电视屏幕菜单、解码设置菜单、广告机的控制菜单等所有功能菜单。
6、拥有防盗锁功能，防止机器或内存卡被盗，并且可以设置读卡密码。
液晶广告机怎么使用
液晶广告机的使用方法如下：
1. 首先，将液晶广告机连接到电源，插上电源线。
2. 安装好液晶广告机的支架，将广告机放置在合适的位置上，并确保广告机稳固。
3. 打开电源开关，液晶广告机开始运行。
4. 使用遥控器或者触摸屏幕进行操作。
通常，广告机会有一个操作系统，你可以通过操作系统来设置广告的播放内容、时间和顺序。
5. 将广告素材传输到广告机中。
可以通过USB接口或者通过网络传输等方式进行。
6. 设置广告的播放时间和间隔。
根据需要，可以设置广告的播放时间和间隔时间，决定广告在屏幕上的停留时间和播放顺序。
7. 播放广告。
设置好广告内容和时间后，液晶广告机会自动按照设置播放广告。
8. 定期更新广告内容。
为了保持广告的新鲜度和吸引力，定期更新广告内容非常重要。
可以根据需要随时更换广告素材。
9. 关闭液晶广告机。
当不需要使用时，可以通过电源开关将液晶广告机关闭。
需要注意的是，在使用液晶广告机时，需要遵守相关的法律法规和规定，确保广告内容合法、健康、无害，避免侵犯他人权益。
另外，不同型号的液晶广告机可能会有一些使用细节上的差异，使用前最好参考液晶广告机的使用手册或者咨询相关人员。
广告播放机使用说明书V1.4 – Apr 15, 2008(中文版-简)修订记录版本 日期 作者 修订内容 对应页码V0.9 V0.9 V0.9 V0.9 V1.0 V1.1 V1.2 V1.3 V1.4 2007-12-182007-12-242007-12-242007-12-242008-1-142008-4-82008-4-142008-4-142008-4-15Wei.yangGang.chenGuihua.heYequn.xianWei.yangWei.yangGuihua.heYequn.xianWei.yang创建添加4.6，4.7添加4.1，4.3，4.4添加4.2,4.5修改产品简介,Game 用图Update 操作方法添加Alarm UI添加Copy/Delete 操作说明Modify some errorP4, P5,P31P26目录SW533V-8104D......................................................................................................... 封面使用说明.. (1)1 产品简介 (4)2 接口介绍 (5)3 遥控器操作说明 (6)4 系统操作菜单说明 (7)4.1 PHOTO (7)4.2 MUSIC (11)4.3 VIDEO (14)4.4 SLIDE SHOW (16)4.5 CLOCK/DATE (19)4.6 SETUP (21)4.7 GAME (30)4.8 Copy / Delete (31)4.8.1 Copy (31)4.8.2 Delete (31)1 产品简介SW533V-8104D 是一个多媒体播放器，它支持对于存放在USB 设备及Card 内的多种格式的媒体文件的播放。
支持HW Jpeg，浏览高清画质图片的同时亦可加入音乐伴奏；支持Native32 Game。
高清液晶广告机使用说明书1．产品概述什么是液晶广告机？液晶广告机采用LCD显示器来播放视频广告，特别适合高端品牌的综合多媒体技术，向消费者传递全方位的产品信息、促销信息等。
提升产品在销售终端的显现率和陈列效果，刺激冲动性购买.它放置于卖场产品旁边，能自动开启进行宣传。
相比于其他传统媒体和促销方式，投入极低廉，性价比极高。
本款液晶广告机驱动解码一体板，能直接驱动1920*1080及其以下的分辨率的LVDS屏,内含强大的音视频处理功能，能输出高质量的画面和音质。
两路USB2。
0接口，支持高清视频和图片的播放。
支持USB之间相互拷贝功能，能方便用户更新文件。
2。
使用说明2.1 遥控器说明本产品使用的遥控器如下图所示：遥控器各按键功能:电源键:电源键,控制开关机静音：静音功能:快进，连续按速度加快:快退，连续按速度加快：暂停/播放功能：向上移动光标（播放时弹出控制条菜单）：向左移动光标: 向右移动光标: 向下移动光标（播放时弹出控制条菜单）MENU :进入设定菜单,进入菜单后是确认功能VOL+:音量加VOL—:音量减:播放过程中,按该键进入下一曲:播放过程中，按该键进入上一曲EXIT ：退出菜单或播放DEL:光标停留在文件上时,按该键弹出删除菜单2.2 设定菜单设定菜单主界面如下图：2.2。
1 通用设定该页设定菜单图片如下：以下个项功能均按左右键来选择。
a.菜单语言：中文：设定菜单语言为中文英文：设定菜单语言为英文b.重复模式:单曲重复：循环播放同一个文件全部重复：循环播放USB根目录下的文件重复取消：播放完一遍根目录下的文件后，停止播放c.播放记录：打开带功能，会自动记录播放的文件名和开始播放的时间，还会记录开关机的时间注:该功能打开后能在U盘自动生成PLAY.LOG文件,可以支持中英文文件名的文件.d.断电记忆:播放时自动记录文件播放的文件和播放的时候,断电开机后接着上次断电的地方继续播放（注：不支持音乐文件的断电记忆）e.图片转场模式:设定图片播放时的转场模式。
