液晶广告机说明书样本

广州市天幕电子科技有限公司高清单机版广告机使用说明书目录1.产品概述 (3)2.使用说明 (4)2.1遥控器说明 (4)2.2设置菜单 (6)2.2.1通用设定 (7)2.2.2播放设定 (9)2.2.3字幕设定 (13)2.2.4时钟设定 (14)2.2.5屏幕显示设置 (17)2.2.6存储器文件管理 (19)2.2.7优盘克隆参数 (21)3.滚动字幕文件制作 (22)4. USB拷贝及文件名要求 (22)4.1文件拷贝 (22)5.工厂菜单 (23)6.软件升级 (26)7. 文件支持格式 (26)8. 播放列表与分屏工具使用说明： (28)8.1播放列表使用说明 (28)8.2分屏使用说明 (30)8.3参数设置 (32)1.产品概述该主板可以直接驱动LVDS接口的液晶屏。

CPU为A9单核,主频1G, 内存：256M DDR3 1600M1支持完全无缝切换（目前市面上的同类产品两个视频切换时有一到两秒的黑屏或需做停顿处理）。

2通过USB拷贝播放内容，拷贝速度可达10M/S以上，内置8G （7.1G可用）内置存储空间。

3视频90度翻转无需通过工具作转码处理。

支持菜单以及播放内容（视频及图片）90、180、270度旋转。

4播放显示效果，包括色彩还原，清晰度等，比同类产品明显高一个档次。

2.使用说明2.1遥控器说明本产品使用的遥控器如下图：遥控器各按键功能：电源键:电源键，控制开关机静音:静音功能:按一次往前跳3秒:按一次往后跳3秒:暂停/播放功能: 向上移动光标: 向左移动光标: 向右移动光标: 向下移动光标MENU :进入设定菜单，进入菜单后是确认功能VOL+:音量加VOL-:音量减:播放类型为图片或视频模式下一曲:播放类型为图片或视频模式上一曲EXIT:退出菜单或退出播放DEL:光标停留在文件上时，按该键删除选中文件2.2设置菜单菜单主界面如下图：2.2.1通用设定1.菜单语言：简体中文：设定菜单语言为简体中文；繁体中文：设定菜单语言为繁体中问；英文：设定菜单语言为英文；韩语：设定菜单语言为韩语。

产品操作说明书：
1.遥控器说明
本产品使用的遥控器如下图所示： 遥控器按键功能： 电源键：电源键，控制开关机 静音：静音功能 MENU：进入设定菜单，进入菜单后是确认功能 EXIT：退出菜单或播放
DEL：光标停留在文件上时，按该键弹出删除菜单
播控有道，随心所显。 科技呵护未来，专业铸造华牌。

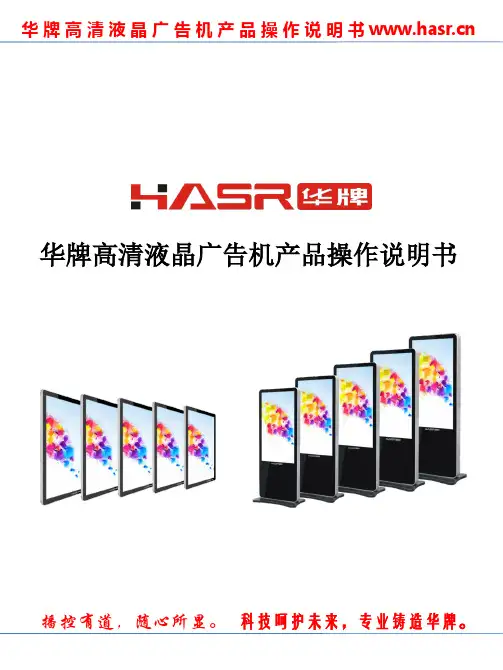

华 牌 高 清 液 晶 广 告 机 操 作 说 明 书 下 载
1600x900、1680x105机、手动四种工作模式
2.华牌高清壁挂广告机：
播控有道，随心所显。 科技呵护未来，专业铸造华牌。
华 牌 高 清 液 晶 广 告 机 操 作 说 明 书 下 载
高清、超薄、时尚、封闭铝合金外框；
外部输入端口：VGA、 HDMI 、USB、LAN； 支持视频、广告、图片、音乐、滚动字幕； 多种图片转场模式； 支持丰富的显示分辨率：1366x768、1440x900、 1600x900、1680x1050，1920x1080； 定时常开、常关、开关机、手动四种工作模式。
4．MP3 歌词显示
本产品支持MP3 歌词显示功能，把MP3 的歌词文件拷贝 到USB 中，名字与相应的MP3 文件改成一样即可。(歌 词格式为网上常用的LRC 格式的文件)
5. 工厂菜单
在停止状态按遥控器的上下左右进入工厂菜单的设定, 图片如下：
6．一键升级：
把升级文件拷贝到U盘根目录下，然后按住遥控器MUTE， 3-5 秒后自动进入升级，升级完后机器会自动重起。
2.4 显示设定
该设定页的菜单如下图：
3．滚动字幕的制作
建立一个SCROLL.TXT(大写)文件，把需要显示的内容 拷进去，然后保存的时候选另存为,名字不变，编码选 择Unicode 就可以了

E、客户化设定
客户化设定页 1
１３


客户化设定页 2 客户化设定页需要两页才能全部显示。 设置密码 支持 8 位密码设置，按 LEFT/RIGHT 进行水平光标移动，当设置密码后，下次进入设置菜单需要输入密 码，正确后容许进入；不输入任何数字，直接按 OK，取消上次密码设置
９
(默认为 4:3PS)

图片旋转

设定无旋转、旋转 90、旋转 180、旋转 270、水平镜像、垂直镜像(默认为无旋转) 播放时间 图片的播放间隔（1，3，5，8，10，15，20，25 秒）,默认为 3 秒 播放模式 设定 正常，T->B, B->T, T/B->C, C->T/B, BLD:T->B, L->R, R->L, L/R->C, C->L/R, Implode， BLD:L->R, 渐进, 随机 (默认为正常) 主页 选中“主页”状态，按 “ENTER”返回主页菜单。 注：其他的设置请不要随意设定。 C、日期设定
１１


定时设定 – 主页 选中“主页”状态，按 “ENTER”返回主页菜单。 D、 滚动字幕设定
１２


– 滚动字幕 支持滚动字幕的开和关（默认为开） 一、 滚动方式 支持三种滚动方式，从右到左， 从下到上，渐进 默认为从右到左 – 速度 分为慢，正常，快 默认为正常 – 大小 分为小、标准、大 默认为小 – 前景色 可改变字的颜色，支持黑，蓝，黄，红，灰，紫，白 默认为黑 – 背景色 可改变背景的颜色，支持黄，红，灰，紫，透明，半透明，白，黑，蓝， 默认为黄
１４


– 键锁 支持解锁、键锁。可以锁住部分按键，当设置为 LOCK 时，在播放状态只容许，SETUP 按键输入，在停止状态容许 PLAY, PAUSE, ENTER, BGM, UP, DOWN, LEFT, RIGHT, SETUP, POWER 键起作用 默认为解锁 – CF 卡密码锁 当CF卡的内容被改变后要求用户输入密码才可以继续播放CF卡,只针对CF卡有效，默认密 码为 “上，下，左，右，上，下，左，右，SETUP” 默认为关 – 台标 台标设置 默认为开, 关于台标的具体要求参考后文 – 台标位置 可选择在右上角和左上角 默认为右上角 台标显示时间 当台标出来时在屏幕上停留的时间（0.5， 1， 1.5， 2， 2.5， 3， 3.5， 4，4.5， 5， 5.5， 6， 6.5， 7， 7.5 分钟） 默认为 1 分钟 台标消失时间 当台标消失的时间（0.5， 1， 1.5， 2， 2.5， 3， 3.5， 4，4.5， 5， 5.5， 6， 6.5， 7， 7.5 分钟） 默认为 1 分钟 分时音量 进入分时音量菜单，选中 Enabled 选项，可设置 Vol00~Vol04 四组音量，并可设置它们 的起始时间与音量大小 LEFT/DOWN/PREV/NEXT 键移动光标 UP/DOWN 键修改设置 播放记录 可设置为关、开（默认为关） 以天为单位记录每个文件的起始播放时间，结束播放时间和总的播放时间 – 每天一个日志文件，命名规则为“年月日.HHH” ，例如“20080808.HHH” (用记事 本可以打开日志文件) – 内容格式如下： date: 20090130 start time: 07:25:27 file: 002.MPG end time: 07:25:42 total: 15 Secs date: 20090130 start time: 07:25:42 file: 003.MPG date: 20090130 time: 07:25:57 system stop!!! date: 20090130 start time: 07:25:58 file: 003.MPG end time: 07:26:00 total: 2 Secs 记录日期， 播放起始时间， 文件名， 结束时间， 总共播放的秒数， 以及用户强行按下 STOP

高清广告机----操作说明书---❖目录1.产品概述 ---------------------------------------------32.功能介绍 ---------------------------------------------3 2.1基本设定------------------------------------------------------3 2.2字幕设定------------------------------------------------------3 2.3定制设定------------------------------------------------------42.4图像设定------------------------------------------------------43.播放日志 ---------------------------------------------54.滚动字幕文件制作 -------------------------------------55.屏参数修改方法 ---------------------------------------56.播放列表制作 -----------------------------------------67.分屏文件制作 -----------------------------------------78.插播文件制作 -----------------------------------------79.升级指南 ---------------------------------------------810.拷贝指南 --------------------------------------------8附录1：遥控器按键说明 ----------------------------------9 附录2：多媒体播放支持格式列表 -------------------------101.产品概述此款高清广告机板为解码、驱动一体板，性能优越，能直接驱动1920X1080及其以下的分辨率的LVDS 液晶屏,内含强大的音视频处理功能，支持1080P高清视频、图片播放，能输出高质量的画面和音质。

目录1．产品概述…………………………页码2 2．注意事项………………………页码2-3 3．安装说明………………………页码3-5 4．播放文件……………………….页码6-7 5．菜单描述及操作……………页码7-10 6．技术规格……………………页码11 7．常见故障分析………………页码11-12 8．不保修范围…………………页码12-13 9．装箱单………………………页码13尊敬的用户：欢迎您进入精彩纷呈的液晶多媒体广告机世界。

这款融先进数码科技与创新广告理念为一体的广告机，一定会给您带来全新的视觉体验。

为了您更好的使用该产品，请您先仔细阅读本说明书并妥善保存，以备日后参考。

一、产品概述:本说明书所描述的机种具内置定时器、整机防盗功能，适用于我司：10.4寸、15寸、17寸、19寸、20寸、22寸、32寸等液晶多媒体广告机。

二、注意事项1、在清洁本机屏幕前，请先拔掉电源线，确保广告机处于断电状态下，用干净柔软不带线头的布轻轻的擦拭，切勿在屏幕上直接使用喷雾剂。

2．不要将产品暴露于雨水、日晒的环境中，以免影响产品的正常使用。

3．请不要将广告机壳体上的通风孔、音响发音孔堵塞。

切勿将广告机放在散热器、热源或其它任何可能影响正常通风的设备附近。

4．切勿对广告机进行自行拆卸或修理，以免高压触电或其它危险，应请专业的维修人员来完成所有的维修工作。

5．由于广告机多数使用于公共场所，电压不稳可能造成设备损伤。

建议使用稳定的市电，切不可和电梯电源等大功率设备共同使用一个电源.如在电压经常不稳定的地方如：地铁站等，请务必使用相应的稳压设备进行稳压，否则易造成广告机不稳定工作，甚至会烧毁广告机。

6．在插拔CF卡之前请仔细阅读本说明书，如果CF卡插不上去，不要硬插，以免损坏CF卡插针，出现此问题的时候，需要检查一下是否插反了。

正确插法：当广告机挂放在墙上后，CF 卡正面朝墙放置于卡槽内。

7．请不要在开机状态下插拔CF卡，应在关机之后进行操作。

液晶广告机使用说明深圳市中视同创科技有限公司提供一、基本使用说明1、开机将电源插头接入220V电源即可自动加电循环播放。

2、播放CF卡、SD卡、U盘、活动硬盘均可做为播放介质，推荐CF卡。

播放前请将片源拷贝到CF卡内，在断电情况下将CF卡插入卡槽（插反无法插入，如遇较大阻力，切勿强力插入），此时通电即可自动播放内容。

3、片源更换电源断开，将CF卡取下更换，也可用U盘直接向CF卡拷贝。

二、功能说明：●多国语言；断点记忆；滚动字幕；台标显示；分时音量；USB自动拷贝●480I, 480P, 720P输出；16种图片播放效果文件●万年历，周，天定时模式，每天5段定时●手动编程播放列表，保存在Memory设备；键锁；CF卡密码；播放日志●支持分屏播放和小窗口播放(需要升级软件)；音画同步播放三、操作菜单说明－－通用设定－－-- 显示语言--目前只支持中文，英文等多国语言-- 自动播放--设定上电是否需要自动播放, 默认为自动播放-- 定时模式定时模式分每天定时和每周定时-- 断点记忆断电记忆功能，断电重新上电可以回到断电时播放的节目-- 屏幕旋转菜单可以左右旋转90度，可做竖屏广告机使用-- 挂角图片挂角图片显示开关-- 播放日志开关-- 换卡加密开关-- 缺省值恢复出厂设置-- 音画同步选择此项在播放图片的同时可同步播放存储卡内的mp3音乐文件，播放视频文件时请关闭此项，否则开机无法自动播放。

–-- 视频输出设定YPbPr和RGB输出(默认为YPbPr)–画面设定设定4：3，16：9 (默认为4：3)–视频制式设定NTSC，PAL，AUTO (默认为NTSC)–分辨率设定480I, 480P, 720P输出(默认为480P)–播放时间图片的播放间隔（1，3，5，8，10，15，20，25秒）,默认为3秒拷贝选项此项为通过USB接口向CF卡拷贝文件时的选择，一是拷贝时添加，二是拷贝时删除－－视频设定－－–播放模式Normal, T->B, B->T, T/B->C, C->T/B, BLD:T->B, L->R, R->L, L/R->C, C->L/R, Implode，BLD:L->R, Fade, Random (默认为Normal)－－日期设定－－日期万年历功能，用上一曲，下一曲键移动光标的位置，上、下、左、右键更改时间日期设定完毕按ENTER键推出设定时间显示右上角时间显示设定，支持开，关，停止播放时显示, 三种显示模式(默认为关)分时音量（图示）分时段设定不同的音量大小，共分5个时段–定时支持每天5段定时，每段可单独开关，开机时间一定要小于关机时间上，下键调整需要设定的时间，左右键移动光标在通用设定菜单里可以设置按天定时开关机和按一周每天定时开关机－－滚动字幕设定－－–滚动字幕开关支持开关, 默认为开–速度分为慢，正常，快，默认为正常–前景色可改变字的颜色–背景色可改变背景的颜色-- 字体大小字体大小分为1，2，3号播放日志菜单中打开，会记录机器文件的播放情况●台标文件要求要求文件名必须为“TAIBIAO.LOG“”,注意要大写–台标尺寸为WxH（100x32），为256色，index模式BMP，色盘需要用特定的（ESS256_FULL.act）–如需修改尺寸，需要程序做相应改动–台标制作用Photoshop打开图片，把尺寸做成100X32像素,再设置“图像”－“模式”－“索引颜色”－“调板”－“自定”－“载入”－“ESS256_FULL.act”，把文件存为BMP，然后把文件名改为TAIBIAO.LOG●滚动字幕文件要求–要求文件名必须为“ROLLTXT.ROL”,注意要大写–可支持1千左右个汉字滚动字幕可设大、中、小字体文件排序说明：文件最好以数字命名，播放时的排序按数字大小排列，数字越小越先播放。

高清广告机使用说明书高清广告机解码驱动一体板使用说明书1．产品概述本款广告机驱动解码一体板，能直接驱动1920*1080及其以下的分辨率的LVDS屏，内含强大的音视频处理功能，能输出高质量的画面和音质。

两路USB2.0接口，支持高清视频和图片的播放。

支持USB之间相互拷贝功能，能方便用户更新文件。

2.使用说明2.1 遥控器说明本产品使用的遥控器如下图所示：遥控器各按键功能：电源键:电源键，控制开关机静音:静音功能:快进，连续按速度加快:快退，连续按速度加快:暂停/播放功能: 向上移动光标（播放时弹出控制条菜单）: 向左移动光标: 向右移动光标: 向下移动光标（播放时弹出控制条菜单）MENU :进入设定菜单，进入菜单后是确认功能VOL+:音量加VOL-:音量减:播放过程中，按该键进入下一曲:播放过程中，按该键进入上一曲EXIT :退出菜单或播放DEL:光标停留在文件上时，按该键弹出删除菜单2.2 设定菜单设定菜单主界面如下图：2.2.1 通用设定该页设定菜单图片如下：以下个项功能均按左右键来选择。

a.菜单语言：中文：设定菜单语言为中文英文：设定菜单语言为英文b.重复模式：单曲重复：循环播放同一个文件全部重复：循环播放USB根目录下的文件重复取消：播放完一遍根目录下的文件后，停止播放c.播放记录：打开带功能，会自动记录播放的文件名和开始播放的时间，还会记录开关机的时间注：该功能需要用户先在U盘中建立一个PLAY.LOG（可先建立一个同名的txt文件，然后改下后缀就可以了），目前不支持记录文件名为中文的文件d.断电记忆：播放时自动记录文件播放的文件和播放的时候，断电开机后接着上次断电的地方继续播放（注：不支持音乐文件的断电记忆）e.图片转场模式：设定图片播放时的转场模式。

f.图片播放时间：设定图片刷新的时间g.滚动字幕：设定是否打开滚动字幕h.滚动字幕颜色：设定滚动字幕字体的颜色i.播放类型：图片：只播放存储卡根目录下的图片文件音乐：只播放存储卡根目录下的音乐文件音画同步：播放图片时带有音乐背景，并且一直重复播放图片和音乐文件播放列表：按制作好的播放列表进行播放视频：只播放存储卡根目录下的视频文件全部：播放存储卡根目录下所有能识别的图片音乐和视频文件。

遥控器简单说明遥控功能：MUTE：静音键——任何状态下按下则静音POWER：输出切换键——按下在AV、S-VIDEO、VGA之间切换并保存设置，下次开机仍为次状态。

（本机器输出仅采用VGA信号，不需要按下次键切换，推荐不使用此按键，如果出现画面不能正常播放及黑屏等情况，请按一下此键即可恢复正常）。

VIEW：OSD信息查看——查看播放时间（屏幕上显示播放时间），按一下显示，再按一下关闭显示，并且一直显示或者不显示。

SETUP：设置菜单键——设置菜单键。

按一下调出设置菜单，再按一下推出菜单并保存设置。

CARD：暂无功能STOP：停止键——停止上、下、左、右：方向键——菜单项移动，选择文件时移动光标ENTER：确认键——确认SKIP：上一曲、下一曲——跳曲MODE：模式键——模式切换键，在不同模式下切换并保存，下次开机将以这次保存的设置模式下工作。

（推荐不使用此按键）PAUSE：暂停键——按一下暂停，再按一下播放，不改变当前播放模式。

VOL+、VOL—：音量加减键——音量大小ZOOM：放大键——只对JPEG图片放大，按下时按2X、4X、8X放大，方向键可旋转图片。

如果在SLIDE模式下，按下后暂停图片，知道回到正常大小或者直接按下PLAY（PAUSE）键后继续原播放模式。

INFO：当前播放模式查看——将用户所设置的信息保存信息保存键（如果您重新设置了信息，请按此键保存设置；如果设置后没有按此键保存，那系统将在下一次开机时自动返回设置前的状态）。

SCAN：快进、快倒键——快进、快倒AUDIO：音轨切换键——对于不同音轨的电影文件，按下此键做切换。

REPEAT：暂无功能。

广告机使用说明指导书高清广告机解码驱动一体板使用说明书1．产品概述本款广告机驱动解码一体板，能直接驱动1920*1080及其以下的分辨率的LVDS屏，内含强大的音视频处理功能，能输出高质量的画面和音质。

，支持高清视频和图片的播放。

支持USB之间相互拷贝功能，能方便用户更新文件。

遥控器说明本产品使用的遥控器如下图所示：遥控器各按键功能：电源键:电源键，控制开关机静音:静音功能:快进，连续按速度加快:快退，连续按速度加快:暂停/播放功能: 向上移动光标（播放时弹出控制条菜单）: 向左移动光标: 向右移动光标: 向下移动光标（播放时弹出控制条菜单）MENU :进入设定菜单，进入菜单后是确认功能VOL+:音量加VOL-:音量减:播放过程中，按该键进入下一曲:播放过程中，按该键进入上一曲EXIT :退出菜单或播放DEL:光标停留在文件上时，按该键弹出删除菜单设定菜单设定菜单主界面如下图：通用设定该页设定菜单图片如下：以下个项功能均按左右键来选择。

a.菜单语言：中文：设定菜单语言为中文英文：设定菜单语言为英文b.重复模式：单曲重复：循环播放同一个文件全部重复：循环播放USB根目录下的文件重复取消：播放完一遍根目录下的文件后，停止播放c.播放记录：打开带功能，会自动记录播放的文件名和开始播放的时间，还会记录开关机的时间注：该功能打开后能在U盘自动生成，可以支持中英文文件名的文件。

d.断电记忆：播放时自动记录文件播放的文件和播放的时候，断电开机后接着上次断电的地方继续播放（注：不支持音乐文件的断电记忆）e.图片转场模式：设定图片播放时的转场模式。

f.图片播放时间：设定图片刷新的时间g.滚动字幕：设定是否打开滚动字幕h.滚动字幕颜色：设定滚动字幕字体的颜色i.播放类型：图片：只播放存储卡根目录下的图片文件音乐：只播放存储卡根目录下的音乐文件音画同步：播放图片时带有音乐背景，并且一直重复播放图片和音乐文件播放列表：按制作好的播放列表进行播放（可以支持按日，周，月列表进行播放，详细见后面播放列表制作）视频：只播放存储卡根目录下的视频文件全部：播放存储卡根目录下所有能识别的图片音乐和视频文件。

切勿在液晶屏上直接使用喷雾剂。
通风的设备附近。
建议使用电压稳定的市电，且不可和电梯电源等大功率设备共使用一个电源。如在电压经常不稳定的地方如：
安装说明
1. 安装步骤（图解）
2.
安装方法说明（详细） 步骤 用膨胀螺钉将安装背板固定到墙上，在锁头开启的情况下将机器的挂钩孔挂入背板挂钩中，为
确保设备的水平显示，安装背板时应力求水平。 步骤 2：在楼宇墙壁不允许打螺钉的情况下，可使用玻璃胶或双面胶固定，等待玻璃胶完全固化后才能 进行安装

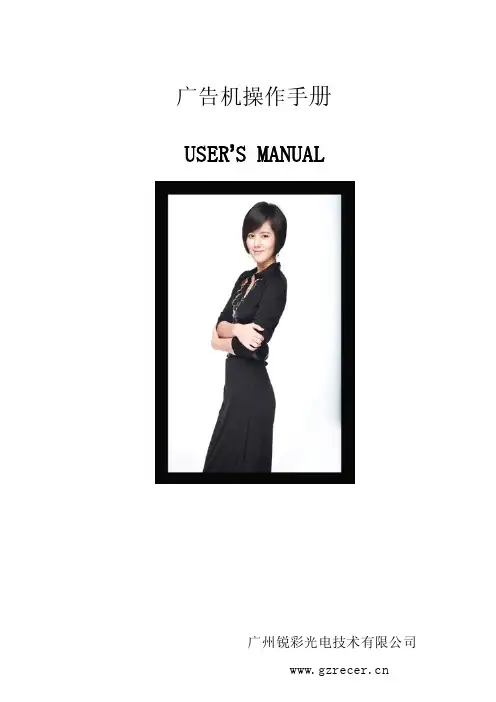

广告机操作手册 USER’S MANUAL
广州锐彩光电技术有限公司
目
录
·产品概述………………………………3 ·注意事项………………………………3 ·安装说明………………………………4 ·全功能说明……………………………5 ·功能简介……………………………5 ·遥控器说明…………………………6 ·操作使用说明……………………… 7 ·常见故障分析………………………14 ·用户保修卡…………………………15
无论解码板的视频输出是 vga、 svga 还是 YPbPr 输出，视频制式必须选择 NTSC，否则播放 NTSC 制式的文件就会黑屏并显示频率超出范围；只有 cvbs 输出才可选“PAL”或“自动” 。故请 终端用户慎用制式选项。 3、图片的音画同步功能： 就是“图片+背景音乐”的播放方式，根目录下的图片和 MP3 音乐才支持同步播放功能。图片 排序首位时，直接进入同步播放；MP3 音乐排序首位时，需先播音乐后才同步播放。 4、时间与定时设定 4.1 时间设定： 在时间设定页进入万年历界面，可修改日期和广告机显示屏右上角“时钟” 。
2、菜单与操作
2.1 一级菜单，也即主页（如图 2-0） ，利用遥控器的“SETUP”键就可进入。

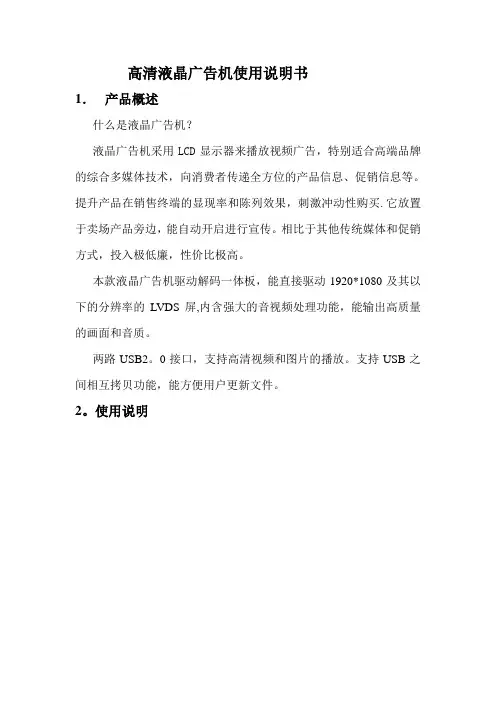

高清液晶广告机使用说明书1．产品概述什么是液晶广告机？液晶广告机采用LCD显示器来播放视频广告，特别适合高端品牌的综合多媒体技术，向消费者传递全方位的产品信息、促销信息等。

提升产品在销售终端的显现率和陈列效果，刺激冲动性购买.它放置于卖场产品旁边，能自动开启进行宣传。

相比于其他传统媒体和促销方式，投入极低廉，性价比极高。

本款液晶广告机驱动解码一体板，能直接驱动1920*1080及其以下的分辨率的LVDS屏,内含强大的音视频处理功能，能输出高质量的画面和音质。

两路USB2。

0接口，支持高清视频和图片的播放。

支持USB之间相互拷贝功能，能方便用户更新文件。

2。

使用说明2.1 遥控器说明本产品使用的遥控器如下图所示：遥控器各按键功能:电源键:电源键,控制开关机静音：静音功能:快进，连续按速度加快:快退，连续按速度加快：暂停/播放功能：向上移动光标（播放时弹出控制条菜单）：向左移动光标: 向右移动光标: 向下移动光标（播放时弹出控制条菜单）MENU :进入设定菜单,进入菜单后是确认功能VOL+:音量加VOL—:音量减:播放过程中,按该键进入下一曲:播放过程中，按该键进入上一曲EXIT ：退出菜单或播放DEL:光标停留在文件上时,按该键弹出删除菜单2.2 设定菜单设定菜单主界面如下图：2.2。

1 通用设定该页设定菜单图片如下：以下个项功能均按左右键来选择。

a.菜单语言：中文：设定菜单语言为中文英文：设定菜单语言为英文b.重复模式:单曲重复：循环播放同一个文件全部重复：循环播放USB根目录下的文件重复取消：播放完一遍根目录下的文件后，停止播放c.播放记录：打开带功能，会自动记录播放的文件名和开始播放的时间，还会记录开关机的时间注:该功能打开后能在U盘自动生成PLAY.LOG文件,可以支持中英文文件名的文件.d.断电记忆:播放时自动记录文件播放的文件和播放的时候,断电开机后接着上次断电的地方继续播放（注：不支持音乐文件的断电记忆）e.图片转场模式:设定图片播放时的转场模式。

播放列表详细说明播放列表制作可分为两种:一，遥控器手动编程制作播放列表；二，通过播放列表工具制作。

一,遥控器手动编程制作播放列表遥控编程播放列表，共支持8个时间段，100个文件，8个时间段的文件数总和为100，单段最大可编辑100个文件，编程结束后，文件列表保存在当前的memory 设备里。

注意：不可在设备A（ CF卡）编成后把播放列表保存到设备B（ SD卡）里＜具体编程步骤：a. 按STOP键，停止播放，等文件列表显示出来。

b. 按编程键PROG，弹出时间段编程界面，必须使一个时间段有效，当起始时间和结束时间都为0时，默认只有一个时间段。

确认退出。

c. 选中要加入列表的文件，按编程键，进入文件添加界面，对于图片文件可以选择播放模式，时间和次数，对于有音频的文件可选择播放时音量和次数,默认播放一次，音量为最大。

选丈件上图为手动编程设定d.当所有文件添加完毕，按STOP键，会将列表保存到MEMORY设备, 当保存成功后，提示用户重新启动。

如下图所示注意：手动编程生成的播放列表文件和在PC上生成的同名，保存后将覆盖原列表文件。

亮度，对比度，色度，色调调节目前只在标清VGA，YPBPR下才有效果，只有在停止状态下才能调整。

强行清空EEPROM在不插任何卡的情况下，连续按键”UP, LEFT, RIGHT, DOWN, UP, LEFT, RIGHT, DOWN ”，将重置EEPROM,恢复初始设置单独按键删除文件文件列表状态下，按遥控器DEL键，可直接删除选中的文件。

如下图所示CF 丈件列表005^009ROOT需要那際文件?4,软件编程制作播放列表1.运行TPIaylist.exe 软件，如下图所示2.丿NewGroup 新建组，支持多组列表。

如下图所示直PlayList - iPl^1 X "」»雹(jrounpO3.GrounpO 表示组号，在当前组下可以设定该组的播放时间范围注：选组时只判读第一个有效时间，设定时不要时间重叠在上图里面右击就会出现：Insert Item Del Item Exit我们一般根据播放内容适当的选File 是指文件名，interval是指播放时间（只对图片有效）式（只对图片有效）Repeat 是指播放次数 Volume 是指播放音量Start u自表示设定播放的开始时间 End表示设定播放的结束时间Addltem （添加行）（插入行）（删除行） （退出）AddItem （添加Start 15lj'10 t End:別兰FileInlervalRepeatVolumeoura312 57O2.ipg5 3 1 56 W a vi50 0 163COOO.mpg5212£0D4.添加组文件和设置文件播放当添加行后，点击行可以在行里添加播放内容。

高清广告机解码驱动一体板使用说明书1．产品概述本款广告机驱动解码一体板，能直接驱动1920*1080及其以下分辨率LVDS屏，内含强大音视频处理功效，能输出高质量画面和音质。

两路USB2.0接口，支持高清视频和图片播放。

支持USB之间相互拷贝功效，能方便用户更新文件。

2.使用说明2.1 遥控器说明本产品使用遥控器以下图所表示：遥控器各按键功效：电源键:电源键，控制开关机静音:静音功效:快进，连续按速度加紧:快退，连续按速度加紧:暂停/播放功效: 向上移动光标（播放时弹出控制条菜单）: 向左移动光标: 向右移动光标: 向下移动光标（播放时弹出控制条菜单）MENU :进入设定菜单，进入菜单后是确定功效VOL+:音量加VOL-:音量减播放过程中，按该键进入下一曲:播放过程中，按该键进入上一曲EXIT :退出菜单或播放DEL:光标停留在文件上时，按该键弹出删除菜单2.2 设定菜单设定菜单主界面以下图：2.2.1 通用设定该页设定菜单图片以下：以下个项功效均按左右键来选择。

a.菜单语言：汉字：设定菜单语言为汉字英文：设定菜单语言为英文b.反复模式：单曲反复：循环播放同一个文件全部反复：循环播放USB根目录下文件反复取消：播放完一遍根目录下文件后，停止播放c.播放统计：打开带功效，会自动统计播放文件名和开始播放时间，还会统计开关机时间注：该功效打开后能在U盘自动生成PLAY.LOG文件，能够支持中英文文件名文件。

d.断电记忆：播放时自动统计文件播放文件和播放时候，断电开机后接着上次断电地方继续播放（注：不支持音乐文件断电记忆）e.图片转场模式：设定图片播放时转场模式。

f.图片播放时间：设定图片刷新时间g.滚动字幕：设定是否打开滚动字幕h.滚动字幕颜色：设定滚动字幕字体颜色i.播放类型：图片：只播放存放卡根目录下图片文件音乐：只播放存放卡根目录下音乐文件音画同时：播放图片时带有音乐背景，而且一直反复播放图片和音乐文件播放列表：按制作好播放列表进行播放（能够支持按日，周，月列表进行播放，具体见后面播放列表制作）视频：只播放存放卡根目录下视频文件全部：播放存放卡根目录下全部能识别图片音乐和视频文件。

PF系列液晶广告机说明书PF1.0.1型号：PF系列/ K系列目录第一章外形、接口介绍--------------------------------------------------------------------------------------31.1 使用说明---------------------------------------------------------------------------------------31.2 物品清单---------------------------------------------------------------------------------------31.3 CF、SD、USB接口使用事项-------------------------------------------------------------31.4 U盘节目导入方法----------------------------------------------------------------------------41.5 滚动字幕编辑---------------------------------------------------------------------------------4第二章遥控器、菜单设置-----------------------------------------------------------------------------------52.1 遥控器------------------------------------------------------------------------------------------52.2 更换遥控器电池------------------------------------------------------------------------------62.3 菜单简介---------------------------------------------------------------------------------------7第三章软件说明----------------------------------------------------------------------------------------------153.1 软件概要--------------------------------------------------------------------------------------153.2 菜单介绍--------------------------------------------------------------------------------------163.3 播放列表制作介绍--------------------------------------------------------------------------163.4 日程安排--------------------------------------------------------------------------------------173.5 多媒体-----------------------------------------------------------------------------------------173.6 滚动字幕--------------------------------------------------------------------------------------183.7 制卡功能--------------------------------------------------------------------------------------183.8 节目更新--------------------------------------------------------------------------------------18第四章拆包安装----------------------------------------------------------------------------------------------204.1 安装--------------------------------------------------------------------------------------------204.2 打孔法安装（光滑表面）-----------------------------------------------------------------204.3 打孔法安装（不光滑表面）--------------------------------------------------------------21第一章外形、接口介绍1.1 使用说明：本产品可播放多种格式的节目。

高清广告机使用说明书产品概述：采用主芯片是MST6M48，该芯片内含3D COMB FILTER 和3D Deinterlace,更好解调出各种输入信号。

内含强大的音视频处理功能，能输出高质量的画面和音质。

两路USB 2.0 接口，支持图片播放、音乐播放和视频播放等，支持1080P以内的输入，支持WUXGA（宽屏超级扩展图像陈列）（1920×1080＠60HZ）高清输入信号，输出效果更好并提供逐行的高清晰的视频，同时具有强大的音频功放。

1、产品功能★支持横屏/竖屏播放。

★支持全屏/分屏播放。

模块化设计分屏显示。

★最高支持1080P（分辨率为1920*1080 ）逐行扫描高清显示以及隔行扫描高清显示（即1080I，分辨率为1920*1080 ）。

★支持USB播放，支持热插拔，内容更新方便快捷。

★支持音视频格式：MPG、MPG-1、MPG-2、MPG-4、AVI、MP4、DIV、TS、TRP、MKV、WMV、RM、RMVB等。

★播放模式：单曲重复播放、文件夹循环播放、全盘循环播放。

★图片播放：旋转、缩放、平移、幻灯片播放、背景音乐播放。

★音频模式：左声道、右声道、立体声。

★ OSD多国语言：支持中文、英文等多国语言。

★支持支持中文、英文的流水滚动字幕。

外挂字幕。

两路USB2.0接口，支持高清视频和图片的播放。

支持USB之间相互拷贝功能，能方便用户更新文件。

2.1 遥控器说明本产品使用的遥控器如下图所示：遥控器各按键功能：电源键：电源键，控制开关机静音：静音功能数字键0-9：进入菜单后用来输入时间的设置（暂时未做）：快进，连续按速度加快：快退，连续按速度加快VOL+：音量加VOL-：音量减STOP：停止播放PLAY/PAUSE:播放暂停键播放过程中，按该键进入下一曲:播放过程中，按该键进入上一曲INFO:光标停留在文件上时，按该键弹出删除菜单REPEAT:设定重复模式: 向上移动光标: 向左移动光标: 向右移动光标: 想下移动光标ENTER :确认按键MENU :进入设定菜单，再按退或上一层EXIT :退出菜单或播放2.2 设定菜单设定菜单主界面如下图：2.2.1 通用设定该页设定菜单图片如下：以下个项功能均按左右键来选择。

广告机使用说明书高清广告机解码驱动一体板使用说明书1．产品概述本款广告机驱动解码一体板，能直接驱动1920*1080及其以下的分辨率的LVDS屏，内含强大的音视频处理功能，能输出高质量的画面和音质。

两路USB2.0接口，支持高清视频和图片的播放。

支持USB之间相互拷贝功能，能方便用户更新文件。

2.使用说明2.1 遥控器说明本产品使用的遥控器如下图所示：遥控器各按键功能：电源键:电源键，控制开关机静音:静音功能:快进，连续按速度加快:暂停/播放功能: 向上移动光标（播放时弹出控制条菜单）向左移动光标: 向右移动光标: 向下移动光标（播放时弹出控制条菜单）MENU :进入设定菜单，进入菜单后是确认功能VOL+:音量加VOL-:音量减:播放过程中，按该键进入上一曲EXIT :退出菜单或播放DEL:光标停留在文件上时，按该键弹出删除菜单2.2 设定菜单设定菜单主界面如下图：2.2.1 通用设定该页设定菜单图片如下：以下个项功能均按左右键来选择。

a.菜单语言：中文：设定菜单语言为中文英文：设定菜单语言为英文b.重复模式：单曲重复：循环播放同一个文件全部重复：循环播放USB根目录下的文件重复取消：播放完一遍根目录下的文件后，停止播放c.播放记录：打开带功能，会自动记录播放的文件名和开始播放的时间，还会记录开关机的时间注：该功能打开后能在U盘自动生成PLAY.LOG文件，能够支持中英文文件名的文件。

d.断电记忆：播放时自动记录文件播放的文件和播放的时候，断电开机后接着上次断电的地方继续播放（注：不支持音乐文件的断电记忆）e.图片转场模式：设定图片播放时的转场模式。

f.图片播放时间：设定图片刷新的时间g.滚动字幕：设定是否打开滚动字幕h.滚动字幕颜色：设定滚动字幕字体的颜色i.播放类型：图片：只播放存储卡根目录下的图片文件。
