恒温恒湿机及机房精密空调性能参数

恒温恒湿空调机组一、应用范围为了保证产品、设备的高质量、高精度、高纯度和高成品率，需要对环境空气的温度和湿度进行严格控制，对环境洁净度有一定的要求。

HTH系列洁净式恒温恒湿空调机是本公司在引进先进技朮的基础上，自行开发设计的一款品质优良产品,它充分考虑了工业上对温度、湿度、洁净度的要求，与组合式空调相比有着安装空间小、安装便洁、形式多样、洁净度高、初投资省等优点，已广泛应用于实验室、控制室、档案室、计量室、食品车间、纺织车间、医药车间、精密加工车间等场所。

本系列机组结构紧凑，在G3过滤效率的基础上本公司可进行非标设计使过滤效率达到F6,同时还可根据实际需要，对空气进行除臭、杀菌、芳香等多功能处理。

二、型号说明H T H A -12 D送风方式：UD-下回上送，UF-前回上送D-上回下送，UB-后回上送S-前回侧送制冷量：KW冷却方式：A-风冷型W-水冷型恒湿型恒温型惠康产品标志三、产品特性●机组设计灵活，惠康有直送风、上送风及下送风等多种方式，可方便的满足现场安装需要。

●惠康恒温恒湿空调采用骨架式结构，内部配件刚度更高，降低机组振动噪音，每一块壳板都粘贴了足够厚度的保温、消声材料，并且可以方便的拆掉。

●六匹以上机型均采用独立的双氟系统和三级电加热系统，使机组温、湿度调节更精细、更高效节能，达到控制精度。

●所有的机型均采用进口优质电极式加湿器，能够使用各种自来水，而且自来水可不经水处理而直接使用；加湿器可调蒸汽产量，使机组湿度调节非常精细，从而达到高的控制精度。

●风机采用前曲型多翼离心双吸叶轮，叶轮经动平衡检验，于长期运行无噪声振动现象，以确保高度送风效果；皮带轮传动可以灵活改变机组风量、机外余压等参数，以便与工程实际匹配；风机自带电动机调整板，可以方便的调校皮带松紧程度。

●灵巧简洁的设计使维护、保养极为方便，所有机组其配件均可从正前方直接检查、维修，并且无须停机。

●蒸发盘管采用高纯度无缝内螺纹紫铜管和铝质扰流鳍片经机械胀管使铜管与铝片紧密接合,以发挥最佳热传效果。

一、精密空调技术要求1.机房专用空调的制冷型式机房专用空调机组采用的制冷型式为风冷型，每台机组含有一套制冷循环系统,每台机组含有一台压缩机。

2.机房专用空调的送风型式机房专用空调机组采用上前送风的送风型式，并采用独立的风机系统，风机的电机和风扇数量一致；为提高风机效率及可靠性，应采用AC后倾风机。

风机应能够方便的从机组正面取出进行现场维修,提高系统的可维护性。

3.机房专用空调的节能性机房专用空调机组采用高效压缩机、大面积换热器、高效节能风机，以确保机组高效运行。

在24C∕50%RH工况下，能效比＞3∙1W∕W;4.机房专用空调的蒸发器机房专用空调机组采用大面积uΓ型蒸发器，蒸发器迎风面积＞0.55次并应采用内螺纹紫铜管、亲水开窗铝箔结构，增强换热效率。

5.机房专用空调的膨胀阀机房专用空调机组采用电子膨胀阀控流，以适应环境以及热负荷的变化。

6.机房专用空调的加热性能机房专用空调机组应具备电子再热器，为提高加热器的效率和安全性，应采用PTC 电加热器，可依据再加热需求输出合适的加热量，确保机房环境的稳定、节能。

7.机房专用空调的加湿性能机房专用空调机组采用高效节能的电极式加湿器。

8.机房专用空调的空气洁净度机房专用空调机组应安装专业空气过滤器，空气过滤器应便于更换。

9.机房专用空调系统应具有高可靠性，要求机组平均无故障时间MTBF＞10万小时。

10.机房专用空调机组应为环保机型，应采用R410A环保制冷剂，并在出厂前预充好整机运行所需的制冷剂。

11.机房专用空调的电气性能1)输入电压允许波动范围：380V±10%2)频率：50HZ±2HZ12.机房专用空调机组应能适应室外环境温度-20t~+45P,如选配低温运行组件，应能适应室外环境温度-40℃~+45℃。

13.机房专用空调的温度、湿度控制性能D机房专用空调应能按要求自动调节室内温、湿度，具有制冷、加热、加湿、除湿等功能。

2）温度调节范围：+17o C→30o C3）温度调节精度：±1℃,温度变化率＜5℃/小时4）湿度调节范围：20%~80%RH1）湿度调节精度：±5%RH2）温、湿度波动超限应能发出报警信号14.机房专用空调的控制系统D采用多行中英文1CD液晶显示屏，可显示机房内主要参数（温度、湿度）。

温度、湿度、洁净度就是工作环境的关键因素，设备运行情况、使用寿命与 之有密切关系， 要为机房内精密设备提供良好环境， 要达到机房设计规范要求就 必须采用具有恒温恒湿控制能力及滤尘功能的精密空调。

本次方案设计了一套制冷量为 53.2KW 梅兰日兰精密空调一套，作为主用， 以满足机房设备需求。

(空调功率大小的计算、准确的型号将在第 11 章中给出 详细的说明)。

此外配置一台 5P 柜式空调，作为备用。

为了使工作人员能在一个较舒适的环境下工作， 在机房的辅助区域及办公区 域配置了 1 台 2P 柜式空调。

主机房内新风貌用大厦的空调进风，此外安装排风排烟管道，通风系统与消 防及门禁系统联动。

为使机房內主要设备和管理操作人员有一个良好的工作环境， 并为其具备能 够安全、 可靠地运行， 发挥其最大的工作效率， 就要提供一个符合其运行标准要 求的机房环境。

这包含对制冷、制热、加湿、去湿、滤尘有严格的标准要求，设 备运行情況、使用寿命与工作环境有密切关系，温度、湿度、洁净度就是工作环 境的关键因素。

根据中华人民共和国《计算站场地技术要求》(GB2887-89)标 准:C 级－10℃~40℃B 级5℃~35℃A 级5℃~35℃ 温度A 级冬季20℃+/-2℃45%-65%B 级15℃-30℃40%-70% C 级10℃-35℃30%-80%夏季23℃+/-2℃45%-65%温度相对湿度为达到上述机房的环境要求， 空调机的选型十分重要。

为了确保机房内的系 统设备在恒温、 恒湿工作条件下的送风量以及使人感到舒适的送风量， 必须计算 出机房内的热负荷。

机房的热负荷主要来自两个方面：机房内的计算机设备、照明灯具、辅助设施及工作人员所产生的热； 由机房外部进入的热，如：从墙壁、屋顶、隔断和地面传入机房的热； 透过玻璃窗射入的太阳辐射热；从窗户及门的缝隙渗入的风而侵入的 热；新风机补充新风带进来的热等。

为了确定该机房内主要设备所需恒温、 恒湿环境温度条件下， 机房专用空调 设备的容量， 我们根据机房系统内设备运行的特点和本市夏季气候的情况， 采用 类比计算法来确定机房恒温、恒湿专用空调的容量。

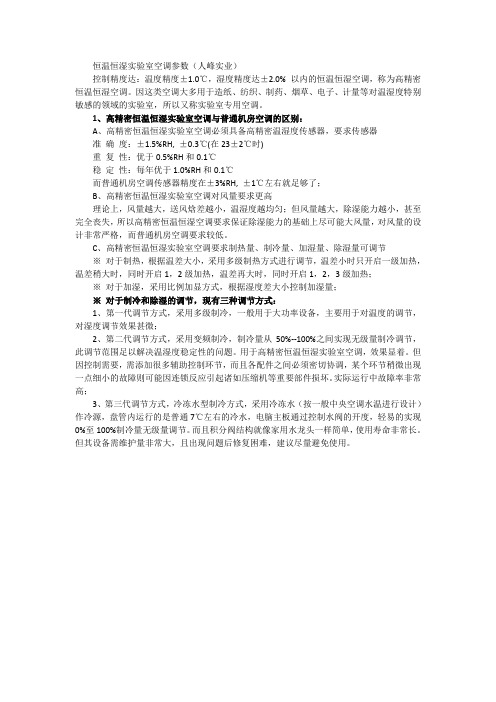

恒温恒湿实验室空调参数（人峰实业）控制精度达：温度精度±1.0℃，湿度精度达±2.0% 以内的恒温恒湿空调，称为高精密恒温恒湿空调。

因这类空调大多用于造纸、纺织、制药、烟草、电子、计量等对温湿度特别敏感的领域的实验室，所以又称实验室专用空调。

1、高精密恒温恒湿实验室空调与普通机房空调的区别：A、高精密恒温恒湿实验室空调必须具备高精密温湿度传感器，要求传感器准确度：±1.5%RH, ±0.3℃(在23±2℃时)重复性：优于0.5%RH和0.1℃稳定性：每年优于1.0%RH和0.1℃而普通机房空调传感器精度在±3%RH, ±1℃左右就足够了；B、高精密恒温恒湿实验室空调对风量要求更高理论上，风量越大，送风焓差越小，温湿度越均匀；但风量越大，除湿能力越小，甚至完全丧失，所以高精密恒温恒湿空调要求保证除湿能力的基础上尽可能大风量，对风量的设计非常严格，而普通机房空调要求较低。

C、高精密恒温恒湿实验室空调要求制热量、制冷量、加湿量、除湿量可调节※对于制热，根据温差大小，采用多级制热方式进行调节，温差小时只开启一级加热，温差稍大时，同时开启1，2级加热，温差再大时，同时开启1，2，3级加热；※对于加湿，采用比例加显方式，根据湿度差大小控制加湿量；※对于制冷和除湿的调节，现有三种调节方式：1、第一代调节方式，采用多级制冷，一般用于大功率设备，主要用于对温度的调节，对湿度调节效果甚微；2、第二代调节方式，采用变频制冷，制冷量从50%--100%之间实现无级量制冷调节，此调节范围足以解决温湿度稳定性的问题。

用于高精密恒温恒湿实验室空调，效果显着。

但因控制需要，需添加很多辅助控制环节，而且各配件之间必须密切协调，某个环节稍微出现一点细小的故障则可能因连锁反应引起诸如压缩机等重要部件损坏。

实际运行中故障率非常高；3、第三代调节方式，冷冻水型制冷方式，采用冷冻水（按一般中央空调水温进行设计）作冷源，盘管内运行的是普通7℃左右的冷水，电脑主板通过控制水阀的开度，轻易的实现0%至100%制冷量无级量调节。

机房精密空调系统技术需求一、项目概况本项目为宁波市鄞州区妇幼保健所机房恒温恒湿精密空调机组采购项目。

包括系统整体的方案设计、设备采购、安装调试、相关的技术培训及不少于1年（含）的免费售后现场技术服务等，推荐的品牌型号：艾特ASC16。

投标人可以根据采购需求、经销品牌特点及服务优势进行投标。

有关本项目实施所需的方案设计费、设备购置费、运输费、吊装费、安装调试费、培训费、工程配合费、售后服务及维护费、税金等所涉及的一切费用均计入报价。

二、设备具体要求1、投标人须按国家有关规定及标准完成本次招标设备的供货、运输、装卸、就位、安装、调试、技术培训、检验、通过有关部门验收、质保期服务、设备终身维修等各项工作，并保证设备使用的安全性能与检测结果的可靠性。

如中标，供应商及制造商对中标设备使用的安全性能与检测结果的可靠性负全部责任；2、投标人必须提供原产、正宗品牌货物，不得用假冒及伪劣货物替代。

如出现上述质量问题采购单位有权退货，如造成损失的，采购单位可要求供应商给予相关赔偿。

3、投标人需提供投标产品质量相关证明文件：（1）、投标人具有电子工程专业承包资质。

（2）、投标人需提供制造商售后质保证明文件。

（3）、原厂商中国国家强制性产品认证证书。

4、恒温恒湿精密空调机组的机械性能：1）外观工艺、检查：机柜表面喷涂均匀、无破损；触摸屏操作面板，测量显示装置布局合理，操作及维修安全方便。

操作及维修安全、方便。

2）结构工艺：部件排列合理、整齐；导线颜色和截面合理，布放平整；接插件牢固；进出线符合工程需要；具备抗震措施。

3）标牌、标记：应平整清晰。

4）机组应具有结构紧凑，占地面积小的特性。

5）机组室内机箱体结构应坚固，有防震防腐措施。

6）室外机安装在就近顶层上合理位置。

5、恒温恒湿精密空调机组的电气性能：恒温恒湿精密空调机组的电气性能应符合IEC标准。

输入电压允许波动范围：380V±10%。

频率：50HZ ± 2HZ。

一、风冷型恒温恒湿机房专用空调技术说明1．室外气象参数的描述（1）华南地区夏季空调空气干球温度为33.5︒C，湿球温度为27.7︒C，从这两个数据可以得出，夏季的平均湿度：ϕ = Pq/Pq, b = （P’q,b – A(t – ts). B） / Pq, b其中: Pq, b –干球温度下空气的饱和水蒸气分压力PaP’q,b–饱和空气边界层的水蒸气分压力，即湿球温度下的饱和水蒸气分压力。

A –经验公式计算A值A = 0.00001 （65 + 6.75/V）V 为流过湿球的风速。

计算时气流速度一般取V=5m/s所以计算出来的相对湿度ϕ=72%查表得出27.7︒C 时饱和水蒸气分压力37.06 X 100 Pa33.5︒C 时饱和水蒸气分压力51.62 X 100 Pa（2）大气压力不是一个定值，它随着各个地区的海拔高度的不同而存在差异，同时还随着季节，天气的变化而稍有高低。

海平面上的标准大气压力为1013.25hbar.例如：我国沿海地区广西冬季的大气压力1019.5hbar而夏季为1004.5hbar，年平均温度21.8︒C；而西部青海高原的西宁市海拔2261.2m，夏季大气压力为773 hbar冬季则为775 hbar，气压比沿海城市低得多，大气压力不同，空气的状态参数也要发生变化。

因此在空调系统设计和运行中使用的一些参数，如果不考虑当地气压的大小就会造成一定的误差。

STULZ空调在设计时充分考虑了海拔高度，大气压力等因素，而广东地区的大气压力与标准大气相差很小，所以STULZ空调完全适应广东的大气压力条件。

（3）技术要求冬季空调空气干球温度：13︒C，送风相对湿度为68%，而STULZ 空调经过我公司的工程师常年跟踪，STULZ空调在室温22 ~ 24︒C时，送风与回风的温差在7︒C，但随着室温的下降，STULZ空调送风的最低温度定为6︒C，而冬季空调在干球温度为13︒C送风相对温度为68%时，湿球温度为7︒C ~ 8︒C大于6︒C，所以STULZ空调完全符合要求。

精密空调技术参数及功能要求一、机房专用空调机组的机组性能：（一）、机组选型要求:★机组的制冷量是在室外环境温度35℃（干球温度），室内温度24℃，相对湿度50%的条件下测定的。

★1、总冷量不低于 26.8KW，显冷量不低于 25.7KW。

机房专用空调机组采用风冷的冷却方式，送风方式为上送风、下回风。

室内机总风量：≥7280m3/h；能效比≥3.60显热比≥0.96加湿量（kg/h）：≥8-13；加热量（kw）：≥5；室外机风量≥12000m3/h膨胀阀类型：热力膨胀阀标准通信接口：RS485 或 RS232★由于机房密集面积有限内机尺寸不能超过：1000*795*1998（MM）。

延长阻建。

且安徽地区必须有全线产品备件库，以便后期维护。

2、单台机组的机外余压：机组的机外余压75~360Pa，并且机外余压通过控制器即可调节。

采用低噪音方式，室内机噪音值≤53dB（A）（离主机2米处）；室外机组：声压级≤58dB(A)；为了有效的吸收压缩机和风机工作时产生的噪音，室内机机壳内壁表面应衬有保温降噪材料，而且要采用阻燃材料，具有AO防火性能。

★3、机房专用空调应具高效节能性，低噪音、高寿命；采用美国谷轮“Copeland”全封闭涡旋式压缩机。

★4、机房空调机组的冷却设备：机房精密空调机组应配置风冷的冷凝器，冷凝器风机应采用德国EBM产品。

★5、风机采用国际著名风机制造商EBM的产品,采用带后弯逆向叶片的径流式风扇及电子转向的直流电机，免维护，运行可靠、噪音低、能耗小。

避免了皮带轮传动风机造成的二次粉尘污染及增加的维护成本、维护量。

★6、机房精密空调机组的加湿要求：具备高性能稳定可靠的加湿功能。

采用先进的意大利卡乐电极式加湿器，能直接使用未经二次软化的自来水水源，能对水垢或污物进行方便的清洗，可重复使用或长期使用。

★7、蒸发器要求：采用“I”字型高效率的蒸发器。

避免V型或A型蒸发器所固有的尖角死区，以及它引发的气流紊乱，从而保障了换热效率。

6.1 计算机机房精密空调为使机房内主要设备和管理操作人员有一个良好的工作环境，并为其具备能够安全、可靠地运行，发挥其最大的工作效率，就要提供一个符合其运行标准要求的机房环境。

这包含对制冷、制热、加湿、去湿、滤尘有严格的标准要求，设备运行情况、使用寿命与工作环境有密切关系，温度、湿度、洁净度就是工作环境的关键因素。

根据中华人民共和国〈电子计算机机房设计规范〉（GB50174-93）标准:第3.1.2条电子计算机机房内温、湿度应满足下列要求：一、开机时电子计算机机房内的温、湿度，应符合表3.1.2-1的规定。

第3.1.3条开机时主机房的温、湿度应执行A级，基本工作间可根据设备要求按A、B两级执行，其它辅助房间应按工艺要求确定。

第3.1.5条主机房内的空气含尘浓度，在静态条件下测试，每升空气中大于或等于0.5μM的尘粒数，应少于18000粒。

同时参考：国外机房热指针情况 :根据以上国内外资料, 计算器房负荷按250～500 kcal/m2．h计算。

现时计算机机房所摆放设备密度及机器利用率不高,根据业主要求，所以取值约以300 kcal /m2．h。

这样，温度达A级，相对湿度达A级。

因消除设备热量需要的风量与机房内设备热负荷成正比，这就要求空调的送风量较大，一般机房换气次数为30～50次/小时，同样由于现时计算机机房所摆放设备密度及机器利用率不高, 所以取值约以30次/h。

尘埃对于机房的电子设备影响较大。

因大量含导电性的尘埃落入设备内部，就会使设备的绝缘性降低，甚至短路。

绝缘性尘埃将引起设备内部接触不良，影响设备的正常运行。

这就要求空调机和新风机具有中效和亚高效级过滤，达到机房空气的洁净度要求。

以上标准对于普通空调是达不到要求的，具备达到并满足以上条件，就依赖于具有恒温恒湿控制能力及滤尘功能的精密空调来实现。

机房的热负荷来自于设备工作时产生的巨大显热，为使设备能够稳定安全可靠运行，保证发挥最大效率，要保证设备发出的热量及时散掉，工作温度不致升高，这就要求进入设备的空气和从设备排出的空气温度差越小越好，即小焓差。
