双板止回阀的安装要求

止回阀技术规范一、供货范围1、承包人提供的止回阀应是双法兰橡胶瓣旋启式结构形式，承包人应提供止回阀安装用的所有配套附件。

2、承包人应提供止回阀安装用的所有连接螺栓、螺母及垫圈，所提供的紧固件应采用ASTM321不锈钢。

3、承包人提供的止回阀规格、数量、连接长度尺寸等应满足招标附图的清单要求。

二、结构与形式1、承包人提供的止回阀应适合介质为城市污水处理厂的雨水或污水，环境温度为0〜40C。

2、橡胶瓣止回阀安装于水泵出水处或水平管线中，止回阀的阀瓣在流体压力作用下开启，流体从进侧流向出侧。

当进侧低于出侧时，阀瓣在流体压力及自身重力等因素作用下自动关闭以防止流体倒流。

3、橡胶瓣止回阀应采用双法兰连接，阀体、阀盖采用GGG50球墨铸铁须经防腐处理，阀辨采用GGG50球墨铸铁材料和强化尼龙布衬底硫化包覆NBR橡胶制造，采用全流面积式设计，不易堆积杂质。

阀体有足够的强度，安装后不变形，能灵活开闭。

阀瓣的设计符合流体力学性质，具有较小的水流阻力，并在启闭时有效的降低噪音和气蚀。

止回阀的密封面采用ASTM329不锈钢材料制造，阀门的密封性能好，耐磨耐腐蚀，使用寿命长。

4、橡胶瓣止回阀在进端介质压力作用下，阀瓣自动开启到位，当停泵或介质停止流动时，阀瓣在自重和回水压力下，迅速关闭，以防止介质大量倒流。

5、橡胶瓣止回阀二侧的法兰尺寸应按，公称压力P=1MPa。

阀门两端法兰螺栓孔的不同心、度不得大于螺栓与螺栓孔间隙的1/2螺栓孔中心圆直径的允许偏差和相邻两孔间的弦距离的允许偏差为螺栓与螺栓孔间隙的1/4任何连续几个孔之间的弦距离的总误差为：DN< 5mm 时不超过±1.5mm ;6mm<DN< 12mm 时不超过±2.0mm ;DN> 14mm 时不超过±2.5mm。

6、阀门的所有铸铁件内腔应进行防腐处理，除锈等级应达到Sa1/2等级要求，最后在所有流道的过流内腔进行重防腐处理，以提高其耐腐蚀性能。

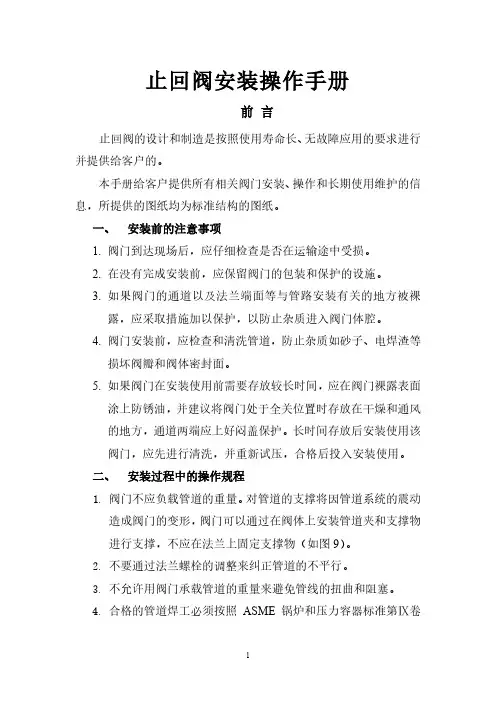

止回阀安装操作手册前言止回阀的设计和制造是按照使用寿命长、无故障应用的要求进行并提供给客户的。

本手册给客户提供所有相关阀门安装、操作和长期使用维护的信息，所提供的图纸均为标准结构的图纸。

一、安装前的注意事项1.阀门到达现场后，应仔细检查是否在运输途中受损。

2.在没有完成安装前，应保留阀门的包装和保护的设施。

3.如果阀门的通道以及法兰端面等与管路安装有关的地方被裸露，应采取措施加以保护，以防止杂质进入阀门体腔。

4.阀门安装前，应检查和清洗管道，防止杂质如砂子、电焊渣等损坏阀瓣和阀体密封面。

5.如果阀门在安装使用前需要存放较长时间，应在阀门裸露表面涂上防锈油，并建议将阀门处于全关位置时存放在干燥和通风的地方，通道两端应上好闷盖保护。

长时间存放后安装使用该阀门，应先进行清洗，并重新试压，合格后投入安装使用。

二、安装过程中的操作规程1.阀门不应负载管道的重量。

对管道的支撑将因管道系统的震动造成阀门的变形，阀门可以通过在阀体上安装管道夹和支撑物进行支撑，不应在法兰上固定支撑物（如图9）。

2.不要通过法兰螺栓的调整来纠正管道的不平行。

3.不允许用阀门承载管道的重量来避免管线的扭曲和阻塞。

4.合格的管道焊工必须按照ASME锅炉和压力容器标准第Ⅸ卷的规定进行焊接操作和评定。

5.止回阀安装时，首先要确定管道介质的流向与阀门允许的流向一致；安装螺纹端、对焊端、承插焊端、对夹式及法兰端连接阀门时，必须按照下列不同的程序和方法进行安装，以使阀门达到最佳的性能。

5.1螺纹端阀门的安装5.1.1安装前，应清洗阀门两端螺纹及其附件；5.1.2如必要，密封剂只能使用于管道或外螺纹上；5.1.3应使用带有正确尺寸的平板钳夹的扳手来安装六角或八角端；5.1.4不能选择较小尺寸的螺纹来安装管线阀门。

5.2对焊端阀门的安装5.2.1连接部位应保持同轴，连接端保留2~3mm间隙；5.2.2焊接处应使用内焊接垫环；5.2.3完成焊接后，应冲洗或清刮管道和阀门，以清除焊渣；5.2.4不允许快焊导致焊接材料过剩；5.2.5焊接时应采取适当的措施以避免阀座区域温度过高，使阀座及其密封面损坏；5.2.6如对焊端阀门购买时没有带延长的焊接接头，在焊接前，应拆除中间已经装配好阀瓣和阀座的阀体，并在原位置上安装上相同尺寸的隔离物后进行焊接；5.2.7当管道系统冷却至环境温度时将隔离物拆下，并重新安装阀体。

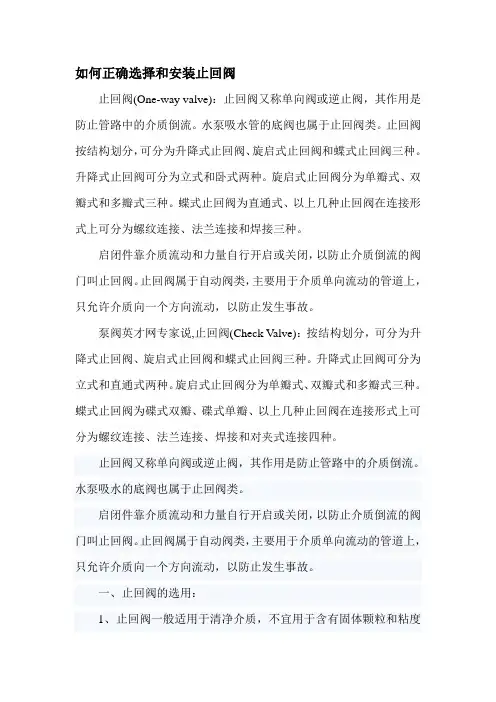

如何正确选择和安装止回阀止回阀(One-way valve)：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

水泵吸水管的底阀也属于止回阀类。

止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。

升降式止回阀可分为立式和卧式两种。

旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。

蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。

止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

泵阀英才网专家说,止回阀(Check Valve)：按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。

升降式止回阀可分为立式和直通式两种。

旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。

蝶式止回阀为碟式双瓣、碟式单瓣、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接和对夹式连接四种。

止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

水泵吸水的底阀也属于止回阀类。

启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。

止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

一、止回阀的选用：1、止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

2、对于DN50mm以下的低压止回阀，宜选用蝶式止回阀、立式升降止回阀和隔膜式止回阀；对于DN大于200mm、小于1200mm的中低压止回阀，宜选用无磨损球形上回阀；对于DN大于50mm、小于2000mm的低压止回阀，宜选用蝶式止回阀和隔膜式止回阀。

3、隔膜式止回阀适用于易产生水的管路上，隔膜可以很好地消除介质逆流时产生的水，但受温度和压力限制，一般使用在低压常温管道上4、对于要求关闭时水冲击比较小或无水的管路，宜选用缓闭旋启式止回阀和缓闭蝶式止回阀。

双瓣对夹止回阀安装要求
双瓣对夹止回阀是一种常用的管道阀门，其作用是控制管道中的流体流动。

在安装双瓣对夹止回阀时，需要注意以下几个方面。

一、安装位置
双瓣对夹止回阀应安装在管道的水平或垂直位置，不得倾斜或安装在弯曲处。

安装位置应保证操作方便，维修方便，且不影响管道的正常运行。

二、安装前准备
在安装双瓣对夹止回阀前，应先检查管道的清洁度和平整度。

管道内应无杂物和污物，管道口径应与双瓣对夹止回阀口径相同。

同时，还需检查双瓣对夹止回阀的密封性能和操作性能是否正常。

三、安装步骤
1.将双瓣对夹止回阀放置在安装位置上，用水平仪检查其水平度。

2.将双瓣对夹止回阀与管道连接，连接时应注意不得过紧或过松，以免影响密封性能。

3.安装好双瓣对夹止回阀后，应进行试压，试压时应按照相关标准进行
操作，以确保管道和双瓣对夹止回阀的密封性能。

4.试压合格后，应进行操作试验，检查双瓣对夹止回阀的操作性能是否正常。

四、注意事项
1.在安装双瓣对夹止回阀时，应注意防止管道内的杂物和污物进入双瓣对夹止回阀内部，以免影响其正常运行。

2.在使用双瓣对夹止回阀时，应注意定期进行维护和保养，检查其密封性能和操作性能是否正常。

3.在拆卸双瓣对夹止回阀时，应注意先关闭管道阀门，以免管道内的流体流出。

总之，双瓣对夹止回阀的安装要求十分严格，只有按照相关标准进行操作，才能确保其正常运行和使用寿命。

因此，在安装和使用双瓣对夹止回阀时，应严格按照相关要求进行操作，以确保管道的安全和稳定运行。
