止回阀的应用 的 详 细 说 明

止回阀的结构及工作原理止回阀是一种常见的阀门，它具有特殊的结构和工作原理。

本文将介绍止回阀的结构和工作原理，并对其进行详细解析。

一、止回阀的结构止回阀主要由阀体、阀盖、阀瓣、弹簧和密封件等组成。

1. 阀体和阀盖：阀体是止回阀的主要部件，通常为圆筒形或球形，具有进口和出口。

阀盖位于阀体的顶部，用于固定阀瓣和弹簧。

2. 阀瓣：阀瓣是止回阀的关键部件，它通常是一个可移动的圆盘或圆筒形状。

阀瓣的下部连接着阀杆，通过阀杆与弹簧相连。

阀瓣的上部与阀体的内壁形成密封面。

3. 弹簧：弹簧位于阀杆和阀盖之间，用于提供闭合力和开启力。

当介质从进口流向出口时，阀瓣受到介质的冲击力，弹簧会被压缩，产生闭合力，使阀瓣紧密贴合阀体，防止介质倒流。

当介质从出口流向进口时，阀瓣受到介质的推力，弹簧会被拉伸，产生开启力，使阀瓣离开阀座，介质可以顺利通过。

4. 密封件：止回阀的密封件通常采用橡胶或金属材料，用于保证阀瓣与阀座之间的严密性，防止泄漏。

二、止回阀的工作原理止回阀的工作原理是通过阀瓣的运动来控制介质的流动方向。

1. 进口流向出口时：当介质从进口流向出口时，介质的压力作用在阀瓣上，推动阀瓣向上移动。

同时，弹簧被压缩，提供闭合力，使阀瓣紧密贴合阀座，防止介质倒流。

这种工作原理称为“闭式”。

2. 出口流向进口时：当介质从出口流向进口时，介质的推力作用在阀瓣上，使阀瓣向下移动。

同时，弹簧被拉伸，提供开启力，使阀瓣离开阀座，介质可以顺利通过。

这种工作原理称为“开式”。

通过阀瓣的上下运动，止回阀可以实现流体的单向流动，防止介质倒流。

三、止回阀的应用场景止回阀广泛应用于各种管道系统中，特别是在需要防止介质倒流的场合。

1. 自来水管道：自来水管道中的止回阀可以确保水流只能从进水口流向出水口，防止污水倒灌或水流逆流。

2. 石油化工：在石油化工系统中，止回阀可以防止危险化学品逆流，保证生产过程的安全性。

3. 污水处理：在污水处理系统中，止回阀可以防止处理后的污水倒流，保护环境和设备的安全。

一、引言止回阀是一种常用的阀门，它的作用是防止介质在管道中倒流，保护管道和设备的安全运行。

止回阀的种类和应用范围非常广泛，本文将对其进行详细介绍。

二、止回阀的种类1. 单向止回阀单向止回阀是最基本的一种止回阀，它只能在一个方向上通流，而在反向流动时会自动关闭。

单向止回阀通常采用球阀、蝶阀、插板阀等结构，广泛应用于自来水、石油、化工、食品等行业。

2. 双向止回阀双向止回阀可以在两个方向上通流，而在反向流动时也会自动关闭。

双向止回阀通常采用球阀、蝶阀、插板阀等结构，广泛应用于污水处理、空调、暖通、消防等行业。

3. 气动止回阀气动止回阀是通过气动执行机构实现开关的止回阀，可以实现远程控制和自动化控制。

气动止回阀通常采用球阀、蝶阀、插板阀等结构，广泛应用于石化、电力、钢铁等行业。

4. 液动止回阀液动止回阀是通过液动执行机构实现开关的止回阀，可以实现远程控制和自动化控制。

液动止回阀通常采用球阀、蝶阀、插板阀等结构，广泛应用于石化、电力、钢铁等行业。

5. 电动止回阀电动止回阀是通过电动执行机构实现开关的止回阀，可以实现远程控制和自动化控制。

电动止回阀通常采用球阀、蝶阀、插板阀等结构，广泛应用于石化、电力、钢铁等行业。

三、止回阀的应用范围1. 自来水行业自来水行业是止回阀的主要应用领域之一。

在自来水管道中，由于水压力的变化和水流方向的变化，会产生水锤现象，严重时会使管道破裂。

因此，在自来水管道中安装止回阀可以有效防止水锤现象的发生，保护管道和设备的安全运行。

2. 石油化工行业石油化工行业是止回阀的另一个主要应用领域。

在石油化工生产过程中，由于介质的性质和工艺的要求，需要在管道中安装止回阀，防止介质的倒流和污染。

同时，止回阀还可以用于保护设备和防止爆炸事故的发生。

3. 污水处理行业污水处理行业也是止回阀的重要应用领域之一。

在污水处理过程中，由于介质的特殊性质和管道的复杂性，需要在管道中安装止回阀，防止污水倒流和污染环境。

止回阀的作用是什么
止回阀是一种阀门，主要用于控制流体的单向流动，防止流体倒流或逆流。

它通常安装在管道的出口处，当流体在管道中正常流动时，止回阀处于打开状态，允许流体通过。

但是，一旦流体开始倒流或逆流，止回阀会迅速关闭，防止流体继续倒流或逆流。

止回阀的作用主要有两个方面：
1. 防止流体倒流：当管道中的流体停止或改变流动方向时，止回阀能够自动关闭，阻止流体倒流。

这样可以避免倒流造成的浪费、污染或损坏设备的情况发生。

2. 保护管道和设备：流体倒流可能会对管道和设备造成损坏，尤其是某些敏感的设备或精密的工艺装置。

止回阀的安装可以有效地防止这种损坏，保护管道和相关设备的完整性和正常运行。

总之，止回阀的作用是确保流体在管道中单向流动，防止倒流或逆流，保护管道和设备的正常运行。

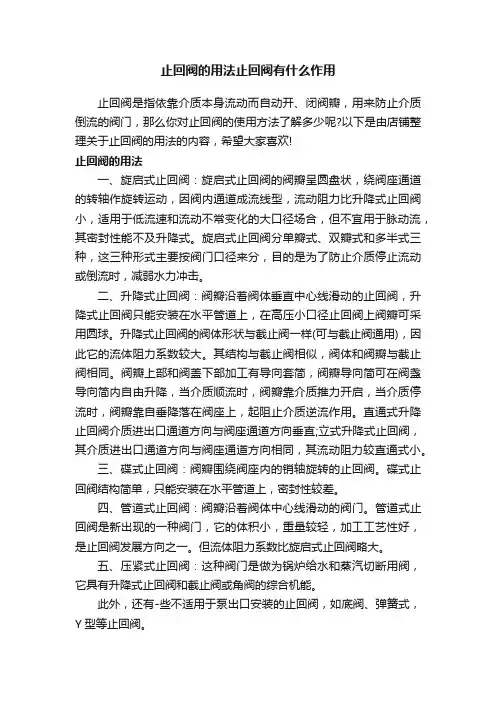

止回阀的用法止回阀有什么作用止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，那么你对止回阀的使用方法了解多少呢?以下是由店铺整理关于止回阀的用法的内容，希望大家喜欢!止回阀的用法一、旋启式止回阀：旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线型，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。

旋启式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。

二、升降式止回阀：阀瓣沿着阀体垂直中心线滑动的止回阀，升降式止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球。

升降式止回阀的阀体形状与截止阀一样(可与截止阀通用)，因此它的流体阻力系数较大。

其结构与截止阀相似，阀体和阀瓣与截止阀相同。

阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。

直通式升降止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀，其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。

三、碟式止回阀：阀瓣围绕阀座内的销轴旋转的止回阀。

碟式止回阀结构简单，只能安装在水平管道上，密封性较差。

四、管道式止回阀：阀瓣沿着阀体中心线滑动的阀门。

管道式止回阀是新出现的一种阀门，它的体积小，重量较轻，加工工艺性好，是止回阀发展方向之一。

但流体阻力系数比旋启式止回阀略大。

五、压紧式止回阀：这种阀门是做为锅炉给水和蒸汽切断用阀，它具有升降式止回阀和截止阀或角阀的综合机能。

此外，还有-些不适用于泵出口安装的止回阀，如底阀、弹簧式，Y型等止回阀。

止回阀的工作原理止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀和背压阀。

锻钢止回阀有二种体盖连接设计形式：第一种是体盖螺栓连接锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修；第二种体盖全焊密封锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，全焊密封，优点是无泄漏。

锻钢止回阀阀瓣形式还分别有截流形，针形，球形您可以根据实际情况合理选用我们的阀门。

简介止回阀(One-way valve)：止回阀又称止逆阀、单向阀或逆止阀，其作用是防止管路中的介质定向流动而不致倒流的功能。

水泵吸水管的底阀也止回阀(13张)属于止回阀类。

止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。

升降式止回阀可分为立式和卧式两种。

旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。

蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。

止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

结构止回阀(Check Valve)：按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。

升降式止回阀可分为立式和直通式两种。

旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。

蝶式止回阀为蝶式双瓣、蝶式单瓣、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接和对夹式连接四种。

安装止回阀(Check Valve)的安装应注意以下事项1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。

2、安装时注意介质流动的方向应与阀体所标箭头方向一致。

3、升降式垂直瓣止回阀应安装在垂直管道上。

4、升降式水平瓣止回阀应安装在水平管道上。

分类按材质1.铸铁止回阀2.黄铜止回阀3.不锈钢止回阀不锈钢止回阀4.碳钢止回阀5.铸钢止回阀按功能1.DRVZ静音式止回阀2.DRVG静音式止回阀止回阀( Check Valve)：是能自动阻止流体倒流的阀门。

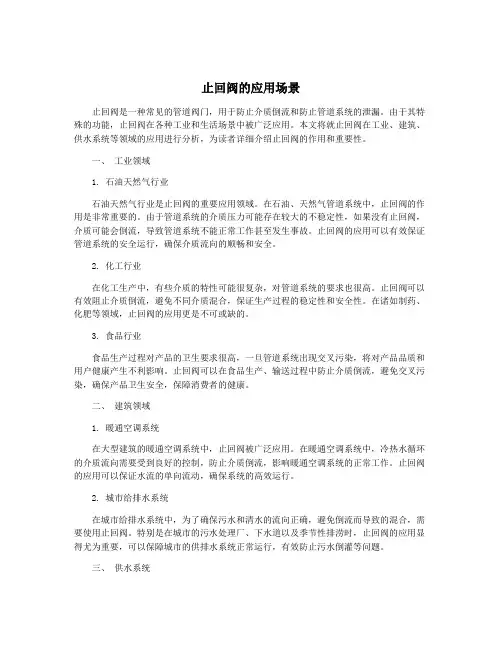

止回阀的应用场景止回阀是一种常见的管道阀门，用于防止介质倒流和防止管道系统的泄漏。

由于其特殊的功能，止回阀在各种工业和生活场景中被广泛应用。

本文将就止回阀在工业、建筑、供水系统等领域的应用进行分析，为读者详细介绍止回阀的作用和重要性。

一、工业领域1. 石油天然气行业石油天然气行业是止回阀的重要应用领域。

在石油、天然气管道系统中，止回阀的作用是非常重要的。

由于管道系统的介质压力可能存在较大的不稳定性，如果没有止回阀，介质可能会倒流，导致管道系统不能正常工作甚至发生事故。

止回阀的应用可以有效保证管道系统的安全运行，确保介质流向的顺畅和安全。

2. 化工行业在化工生产中，有些介质的特性可能很复杂，对管道系统的要求也很高。

止回阀可以有效阻止介质倒流，避免不同介质混合，保证生产过程的稳定性和安全性。

在诸如制药、化肥等领域，止回阀的应用更是不可或缺的。

3. 食品行业食品生产过程对产品的卫生要求很高，一旦管道系统出现交叉污染，将对产品品质和用户健康产生不利影响。

止回阀可以在食品生产、输送过程中防止介质倒流，避免交叉污染，确保产品卫生安全，保障消费者的健康。

二、建筑领域1. 暖通空调系统在大型建筑的暖通空调系统中，止回阀被广泛应用。

在暖通空调系统中，冷热水循环的介质流向需要受到良好的控制，防止介质倒流，影响暖通空调系统的正常工作。

止回阀的应用可以保证水流的单向流动，确保系统的高效运行。

2. 城市给排水系统在城市给排水系统中，为了确保污水和清水的流向正确，避免倒流而导致的混合，需要使用止回阀。

特别是在城市的污水处理厂、下水道以及季节性排涝时，止回阀的应用显得尤为重要，可以保障城市的供排水系统正常运行，有效防止污水倒灌等问题。

三、供水系统1. 自来水供应系统在自来水供应系统中，供水管道的介质需要保持单向流动，以避免受到外界污染或水质混合。

止回阀可以确保自来水在输送过程中，不受到外界影响和污染，保障水质的清洁和卫生。

2. 农田灌溉系统农田灌溉系统中，止回阀的应用也十分普遍。

止回阀的种类及用处同学们，今天咱们来聊聊止回阀。

这小小的东西，可是有着大大的作用呢！咱们得知道啥是止回阀。

止回阀呀，就像是一个忠诚的守卫，只允许流体往一个方向流动，要是流体想往回走，它就会立刻关上大门，不让它们通过。

那止回阀都有哪些种类呢？一种是旋启式止回阀。

想象一下，它就像一扇可以旋转的门。

当流体从一个方向冲过来的时候，这扇“门”就会被冲开，让流体顺利通过。

但是当流体想往回跑的时候，“门”就会在重力或者流体的反向压力作用下，迅速关上，把流体挡回去。

这种止回阀一般用在比较大的管道系统中，比如一些工厂的排水管道或者大型的供水系统。

比如说，在一个工厂里，废水要排出去，如果没有旋启式止回阀，万一外面的水倒灌进来，就可能会损坏工厂的设备。

有了它，就不用担心这个问题啦。

还有升降式止回阀。

它就像一个可以上下移动的塞子。

当流体从下面往上冲的时候，这个塞子会被顶起来，让流体通过。

但是当流体想从上面往下流的时候，塞子就会在重力的作用下落下，堵住通道。

这种止回阀通常用在一些垂直的管道中，比如家里的抽水马桶后面的管道就可能会用到升降式止回阀。

这样可以防止马桶里的水倒流回水管里，造成污染。

再比如说，我们在洗手的时候，如果没有止回阀，万一停水了，水管里的水可能会被倒吸回去，等再来水的时候，就可能会把脏东西也带进来。

有了止回阀，就可以避免这种情况发生。

还有蝶式止回阀。

它的形状就像一只蝴蝶，当流体从一个方向流过的时候，“蝴蝶翅膀”会被冲开，让流体通过。

当流体反向流动时，“蝴蝶翅膀”会迅速合上，挡住流体。

这种止回阀一般用在一些比较大的管道中，而且它的体积比较小，安装起来比较方便。

在一些大型的通风系统中，就可能会用到蝶式止回阀。

这样可以保证空气只往一个方向流动，不会出现倒流的情况。

止回阀的用处可多啦！在供水系统中，止回阀可以防止水倒流，保证供水的稳定。

如果没有止回阀，当停水的时候，水管里的水可能会被倒吸回去，等再来水的时候，就可能会把脏东西也带进来，影响水质。

止回阀的作用
止回阀是一种可以阻止流体倒流的设备，其作用是保护管道系统的正常运行。

首先，止回阀可以防止流体在管道系统中倒流。

在一些特定的工业生产过程中，例如输送液体或气体的管道系统中，可能会因为管道内压力变化或者其他原因导致流体倒流。

如果没有止回阀的存在，流体倒流将会对系统的正常运行产生不良影响，甚至可能造成设备的故障。

其次，止回阀还可以防止管道系统内部不同介质的混合和交叉污染。

在某些情况下，管道系统需要输送不同的介质，如水和气体、酸和碱等。

如果不使用止回阀进行隔离和控制，不同介质有可能会相互混合，导致产生化学反应或者破坏系统的结构。

此外，止回阀还可以降低能耗和成本。

对于一些消耗能量较大的设备，如泵，如果没有止回阀，当设备停止工作或者突然失去供电时，由于没有阻止流体倒流，流体将会倒流回泵体，造成泵叶轮的无效旋转，从而浪费大量能源和费用。

综上所述，止回阀的作用主要可以总结为：防止流体倒流、防止不同介质混合和交叉污染，降低能耗和成本等。

通过安装和运用止回阀，可以有效保护管道系统的安全和正常运行。

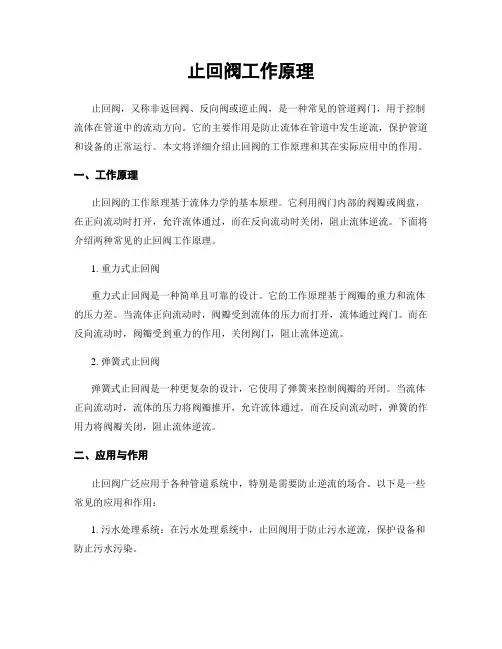

止回阀工作原理止回阀，又称非返回阀、反向阀或逆止阀，是一种常见的管道阀门，用于控制流体在管道中的流动方向。

它的主要作用是防止流体在管道中发生逆流，保护管道和设备的正常运行。

本文将详细介绍止回阀的工作原理和其在实际应用中的作用。

一、工作原理止回阀的工作原理基于流体力学的基本原理。

它利用阀门内部的阀瓣或阀盘，在正向流动时打开，允许流体通过，而在反向流动时关闭，阻止流体逆流。

下面将介绍两种常见的止回阀工作原理。

1. 重力式止回阀重力式止回阀是一种简单且可靠的设计。

它的工作原理基于阀瓣的重力和流体的压力差。

当流体正向流动时，阀瓣受到流体的压力而打开，流体通过阀门。

而在反向流动时，阀瓣受到重力的作用，关闭阀门，阻止流体逆流。

2. 弹簧式止回阀弹簧式止回阀是一种更复杂的设计，它使用了弹簧来控制阀瓣的开闭。

当流体正向流动时，流体的压力将阀瓣推开，允许流体通过。

而在反向流动时，弹簧的作用力将阀瓣关闭，阻止流体逆流。

二、应用与作用止回阀广泛应用于各种管道系统中，特别是需要防止逆流的场合。

以下是一些常见的应用和作用：1. 污水处理系统：在污水处理系统中，止回阀用于防止污水逆流，保护设备和防止污水污染。

2. 石油和化工行业：在石油和化工行业，止回阀用于控制流体的流向，防止流体逆流，保护设备和管道的安全运行。

3. 给水和排水系统：在给水和排水系统中，止回阀用于防止给水管道中的水逆流，保持供水的稳定性。

4. 锅炉和加热系统：在锅炉和加热系统中，止回阀用于控制热水或蒸汽的流动方向，防止逆流，保护设备的正常运行。

5. 空调和制冷系统：在空调和制冷系统中，止回阀用于控制制冷剂的流动方向，防止逆流，确保系统的高效运行。

总结：止回阀是一种常见且重要的管道阀门，其工作原理基于流体力学的基本原理。

通过阀瓣或阀盘的开闭来控制流体的流向，防止逆流。

根据不同的设计，止回阀可以采用重力式或弹簧式工作原理。

止回阀广泛应用于各种管道系统中，用于防止逆流，保护设备和管道的安全运行。

止回阀安装原理及注意事项止回阀（Check valve）是一种防止流体逆流的装置，它允许流体沿一定方向流动，但阻止沿相反方向的流动。

在安装止回阀时，需要注意一些原理及注意事项。

1.流体的力学原理：止回阀利用流体的力学原理来工作。

当流体沿着正确的方向流动时，流体压力将开启止回阀的阀门，使流体通过。

而当流体试图沿着反方向流动时，阀门将关闭，阻止流体流动。

2.弹簧作用原理：大多数止回阀都包含一个弹簧，弹簧将阀门紧密关闭，同时保持着恰当的开度，以便流体能够流过。

当流体压力超过阀门能够抵抗的压力时，阀门将打开，流体通过。

当压力减小或消失时，弹簧会自动关闭阀门，阻止流体逆流。

注意事项：1.安装位置：止回阀应该安装在流体试图逆流的方向上，以确保流体正常流动，并防止逆流。

安装时应注意阀门的正确朝向，阀盖上通常有箭头指示流动方向。

2.安装前准备：在安装之前，应确保清洁并检查联接管道以及其他部件的无损坏。

若存在异物或污垢，应进行清除，以免影响阀门的正常工作。

3.安装注意事项：止回阀的安装应垂直进行，阀门应保持正常水平，避免安装时受力不均导致阀门无法正常关闭。

并且应遵守阀门厂家的安装说明。

4.流速要求：在一些情况下，由于流速过高可能会导致阀门振动、噪音以及阀门受损。

因此，在安装止回阀时，应根据具体应用要求选择合适的阀门类型，并在安装前进行流速计算。

5.定期维护：为了防止止回阀因长时间不使用而出现故障，应定期进行维护。

保持阀门干净，定期检查和更换磨损、老化或损坏的部件。

总结：止回阀作为一种重要的流体控制装置，其安装原理和注意事项都需要仔细考虑。

正确安装止回阀可以确保流体正常流动，并防止逆流。

同时，定期维护和保养止回阀可以延长其使用寿命，并保持其正常工作状态。

对于不同的应用需求，可以选择适合流速和压力的不同类型的止回阀。

以上原理和注意事项提供了一些指导，但具体安装和使用应根据具体情况进行，以确保阀门的正常工作和使用效果。

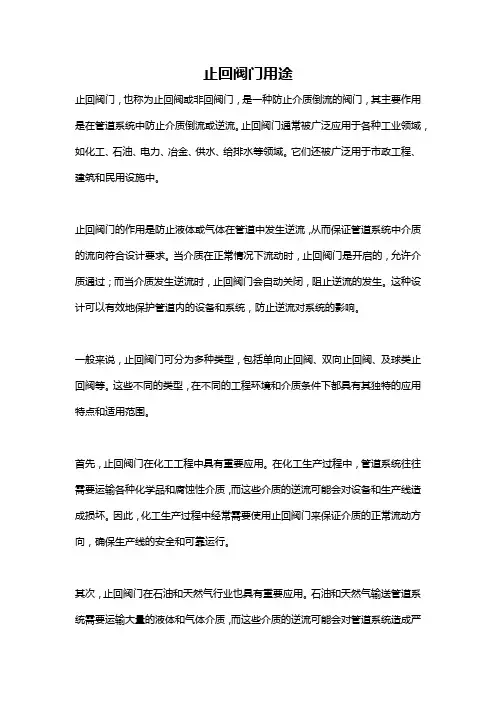

止回阀门用途止回阀门，也称为止回阀或非回阀门，是一种防止介质倒流的阀门，其主要作用是在管道系统中防止介质倒流或逆流。

止回阀门通常被广泛应用于各种工业领域，如化工、石油、电力、冶金、供水、给排水等领域。

它们还被广泛用于市政工程、建筑和民用设施中。

止回阀门的作用是防止液体或气体在管道中发生逆流，从而保证管道系统中介质的流向符合设计要求。

当介质在正常情况下流动时，止回阀门是开启的，允许介质通过；而当介质发生逆流时，止回阀门会自动关闭，阻止逆流的发生。

这种设计可以有效地保护管道内的设备和系统，防止逆流对系统的影响。

一般来说，止回阀门可分为多种类型，包括单向止回阀、双向止回阀、及球类止回阀等。

这些不同的类型，在不同的工程环境和介质条件下都具有其独特的应用特点和适用范围。

首先，止回阀门在化工工程中具有重要应用。

在化工生产过程中，管道系统往往需要运输各种化学品和腐蚀性介质，而这些介质的逆流可能会对设备和生产线造成损坏。

因此，化工生产过程中经常需要使用止回阀门来保证介质的正常流动方向，确保生产线的安全和可靠运行。

其次，止回阀门在石油和天然气行业也具有重要应用。

石油和天然气输送管道系统需要运输大量的液体和气体介质，而这些介质的逆流可能会对管道系统造成严重的安全隐患。

因此，在石油和天然气输送过程中，采用止回阀门是必不可少的，以确保介质的正常流向和管道系统的安全运行。

此外，止回阀门还广泛应用于建筑给排水系统中。

在建筑物的给排水系统中，往往需要使用止回阀门来避免污水或废水的逆流，以防止管道系统的堵塞和污染。

因此，止回阀门在建筑行业中的应用也是非常重要的。

在供水系统中，止回阀门通常用于城市供水管网，以保证供水的正常流向和防止污水逆流。

止回阀门的应用可以有效地避免管道水质被污染，保障居民的用水安全。

在电力和冶金行业中，止回阀门也被广泛使用。

在冶金生产过程中，介质的逆流可能会对生产设备造成损害，而在电力系统中，介质的逆流也可能会影响电力设备的正常运行。

水龙头止回阀的原理水龙头止回阀是一种用于控制水流方向的装置，主要用于防止在水龙头关闭后水流倒流的现象，保持管道系统的正常运行。

其原理包括利用设计合理的结构和阀门原理来实现以下功能：1. 阻止倒流功能：水龙头止回阀安装在水龙头上，当水龙头关闭，管道中的压力快速减小时，水流的反向流动力会推动止回阀的阀门关闭。

阀门上的阀瓣或阀片会随着水流的改变而打开或关闭，确保水流只能从一边通过，而不能倒流到另一边。

2. 自动启闭功能：当水龙头打开时，水压力会使水流通过止回阀，压力将开启阀门，使水能够流出。

而当水龙头关闭时，水压力会迅速减小，此时阀门会被关闭，防止反向倒流。

所以水龙头止回阀不需要人工操作，具有自动启闭的功能。

3. 阀门结构原理：水龙头止回阀通常由阀体、阀盖、阀瓣和弹簧组成。

阀体和阀盖之间设有垫片，以确保阀门的密封性。

阀瓣安装在阀座上，当水流从一侧按照设计方向通过时，阀瓣会被推开，使水流顺畅通过。

而当水流反向，阀瓣会受到反向水流的压力而被关闭，从而阻止了倒流。

阀门上的弹簧用于提供额外的力量，使阀瓣更加紧密地关闭，以增强阀门的密闭性能。

4. 材料选择和工艺：水龙头止回阀通常由耐腐蚀、抗压力和高强度的材料制成，如不锈钢、铜、铸铁等。

阀门上的密封件通常采用橡胶或聚四氟乙烯等材料，以确保良好的密封性能。

此外，制造水龙头止回阀还需要采用精密的制造工艺和装配工艺，以确保阀门结构的准确性和可靠性。

水龙头止回阀的原理就是通过阀门结构原理及自动启闭功能来控制水流方向，并阻止水流倒流。

这种阀门设备在供水系统、给水管道和其他需要控制水流方向的应用中广泛使用。

其优点包括水压损失小、结构简单、自动启闭、防止水锤现象等。

在实际应用中，选择合适的水龙头止回阀，并进行正确的安装和维护，可以有效地保护管道系统的正常运行，并提高供水系统的安全性和可靠性。

止回阀所适用的场合使用止回阀的目的是防止介质的逆流，一般在泵的出口都要安装止回阀。

另外，在压缩机的出口也要安装止回阀。

总之，为了防止介质逆流，在设备、装置或管路上都应安装止回阀。

一般在公称通径50mm 的水平管路上都选用立式升降止回阀。

直通式升降止回阀在水平管路和垂直管路上都可安装。

底阀一般只安装在泵进口的垂直管路上，并且介质自下而上流动。

旋启式止回阀可以做成很高的工作压力，PN 可达42MPa，而且DN 也可做到很大，最大可达2000mm 以上。

根据壳体及密封件的材质不同，可以适用任何工作介质和任何工作温度范围。

介质为水、蒸汽、气体、腐蚀性介质、油品、食品、药品等。

介质工作温度范围在-196~800℃之间。

旋启式止回阀的安装位置不受限制，通常安装于水平管路上，但也可以安装于垂直管路或倾斜管路上。

蝶式止回阀的适用场合是低压大口径，而且安装场合受到限制。

因为蝶式止回阀的工作压力不能做到很高，但公称通径可以做到很大，可以达到2000mm 以上，但公称压力都在6.4MPa 以下。

蝶式止回阀可以做成对夹式，一般都安装在管路的两法兰之间，采用对夹连接的形式。

蝶式止回阀的安装位置不受限制，可以安装在水平管路上，也可以安装在垂直管路或倾斜管路上。

隔膜式止回阀适用于易产生水击的管路上，隔膜可以很好地消除介质逆流时产生的水击。

由于隔膜式止回阀的工作温度和使用压力受到隔膜材料的限制，一般多使用在低压常温管路上，特别适于自来水管路上。

一般介质工作温度在-20~120℃之间，工作压力<1.6MPa，但隔膜式止回阀不可以做到较大的口径，DN 最大能到1200mm 及以下。

隔膜式止回阀由于其防水击性能优异，结构又比较简单，制造成本又较低，所以近年来应用较多。

球形止回阀由于密封件是包覆橡胶的球体，因此密封性能好、运行可靠、抗水击性能好；又由于密封件可以是单球，又可以做成多球，因此可以做成大口径。

但它的密封件是包覆橡胶的空心球体，不适用于高压管路，只适用于中低压的管路上。

止回阀的类型和用途止回阀又称逆流阀、逆止阀、背压阀和单向阀。

这类阀门是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。

止回阀的作用是防止介质倒流，防止泵及其驱动电动机反转以及容器内介质的泄放止回阀根据材质的不同，可以适用各种介质的管路上止回阀根据结构不同，可分为：1、旋启式止回阀阀瓣围绕阀座外的销轴旋转的止回阀，其中图a为最普遍的单瓣式止回阀，一般用于公称通径DN为50~500mm; 图b为大口径的多瓣式旋启式止回阀，一般用于公称通径DN≥600mm旋启式止回阀是目前国内使用最普遍的形式之一2、升降式止回阀阀瓣沿着阀体中腔轴线移动的止回阀，图这种止回阀只能安装在水平管道上用为专门用于泵吸入管底部的升降式止回阀，又叫底阀。

它是为防止停泵时介质倒流，保持抽吸所需的水柱近年来，又研制出升降式止回阀的一些新的结构形式。

图为一种弹簧载荷升降式止回阀。

这种结构不仅能降低水锤压力，而且流道通畅，流阻亦很小图是弹簧载荷环形阀瓣升降式止回阀。

它与通畅结构的升降式止回阀相比，阀瓣行程更小，加之弹簧载荷的作用，使阀门关闭迅速，因此，更利于降低水锤压力图是多环形流道升降式止回阀，它们具有最小的阀瓣行程，因此，阀门关闭更为迅速3、蝶式止回阀阀瓣围绕阀座内的销轴旋转的止回阀，如图2-44 所示这种止回阀结构比较简单，但只能安装在水平管道上密封性能较差4、管道式止回阀阀瓣沿着阀体中心线滑动的止回阀，如图所示，这种止回阀体积较小，重量较轻，加工工艺性较好，但流体阻力系数比旋启式止回阀较大。

5、空排止回阀这是一种特殊用途得止回阀，用于锅炉给水泵的出口，以防止介质倒流及起空排作用6、新型缓闭止回阀在某些特殊情况下，如管道压力经常发生变化，或由特殊要求时，在旋启式止回阀或升降式止回阀上设置缓冲装置，形成缓闭止回阀。

图2-47a所示带缓闭装置的角式升降止回阀。

这种阀适用于介质倒流十分迅速的系统，它能大大减小水击压力图所示是一种带缓闭副阀的止回阀在这种新型缓闭止回阀中，主阀的快速关闭相当于常规缓闭止回阀的快关阶段，而副阀的缓慢关闭则相当于常规缓闭止回阀的慢关阶段，因此，这种止回阀能有效地防止水击7、隔膜式止回阀隔膜式止回阀是止回的一种新的结构形式，尽管它的使用受到温度和压力等的限制，但由于防止水击的性能好，近年发展较快图 a 为隔膜式止回阀的结构形式之一，这种结构适用于各种不同流量与流速的系统，水击压力比传统的旋启式止回阀小得多。

止回阀的使用技巧
止回阀是一种常用的阀门，用来防止液体或气体在管道中倒流。

以下是一些使用止回阀的技巧：
1. 安装位置：止回阀应该安装在流体的预期流向上，通常在泵出口或者液体流进入系统的入口处。

这样可以保证在流体停止供应时，止回阀能够防止倒流。

2. 类型选择：根据工作条件和介质的特性，选择适合的止回阀类型。

常见的止回阀类型包括旋启式、球式、提升式、闸式和柱塞式等。

确保选择的止回阀能够适应所需的流量、压力和温度范围。

3. 维护保养：定期检查和维护止回阀的工作状态。

如果发现阀门无法正常关闭或者有泄漏现象，应立即进行维修或更换。

4. 阀门的关闭速度：要确保止回阀的关闭速度适中，不要关闭过快或过慢。

关闭过快会产生水锤现象，可能导致管道和设备的损坏；关闭过慢则会增加管道上游的压力损失。

5. 防止水锤：对于需要防止水锤的应用，可以在止回阀前安装减压阀或缓冲器来缓解压力冲击。

6. 选用材料：根据介质的性质选择适合的阀门材料，以确保止回阀的耐腐蚀性
和密封性。

7. 防冻措施：在寒冷地区应注意采取防冻措施，以避免止回阀冻裂或无法正常工作。

8. 阀门的位置标记：在安装止回阀时，建议在阀门上做好位置标记，以便于检修和维护时的识别和操作。

总之，合理安装和使用止回阀可以有效防止液体或气体的倒流，并确保系统的正常运行。

截止阀应用场景截止阀，也被称为止回阀，是一种常见的流体控制阀门，用于控制流体在管道中的流动。

它被广泛应用于各个行业，用于满足不同的需求。

以下是截止阀的几个应用场景。

1. 工业制造截止阀在工业制造领域扮演了非常重要的角色。

它可以用于石油、化工、冶金、能源等行业中的流体控制过程。

例如，在炼油过程中，截止阀可以用于控制管道内原油的流动，确保生产过程的顺利进行。

在化工领域，截止阀则可以用于控制不同材料的流动，以便进行反应或混合。

2. 自来水供应系统在城市的自来水供应系统中，截止阀也有着重要的应用。

它被用于控制水的流入和流出，以维持合理的供水压力和流量。

例如，当需要维护水管道或进行紧急维修时，截止阀可以关闭供水，以便安全操作和维修。

此外，截止阀也可用于控制水的流向，确保供水系统能够正常运行。

3. 石油和天然气输送管道在石油和天然气输送管道中，截止阀的应用非常重要。

这些管道需要在不同位置和节点上设置截止阀，以便在发生紧急情况时快速切断流体的流动。

例如，当管道发生泄漏或其他意外情况时，及时关闭截止阀可以防止进一步的事故发生，并为修复提供时间窗口。

4. 消防系统截止阀在消防系统中也发挥重要作用。

消防系统中的截止阀通常被安装在建筑物的消防水池或消防水箱的出口处。

当火灾发生时，截止阀可以用于关闭水源，确保消防系统能够迅速投入使用。

它可以帮助灭火人员迅速控制火势并避免火灾的扩散。

5. 锅炉和暖通空调系统截止阀在供暖和空调系统中也非常常见。

在这些系统中，截止阀用于控制热水或冷水的流动，以便调节室内的温度。

例如，在锅炉系统中，截止阀可以用于控制热水的流入和流出，以满足不同季节和需求下的供热需求。

在暖通空调系统中，截止阀则可以用于控制冷水或冷却剂的流动，以便调节室内的温度。

综上所述，截止阀在不同领域和行业中都有着广泛的应用。

它们在工业制造、自来水供应系统、石油和天然气输送管道、消防系统以及锅炉和暖通空调系统等场景中发挥着重要作用。

温馨小提示：本文主要介绍的是关于止回阀使用注意事项的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。

愿本篇止回阀使用注意事项能真实确切的帮助各位。

本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。

感谢支持！(Thank you for downloading and checking it out!)止回阀使用注意事项一、止回阀概述止回阀的定义及作用：止回阀，又称逆止阀、单向阀，是一种用于管道系统中，依靠介质本身流动产生的力自动启闭的阀门。

其主要作用是防止介质倒流，保护管道系统安全运行，同时也可以用于管道中的介质的排放和切换。

止回阀在石油、化工、建筑、水处理等领域中有着广泛的应用。

止回阀的分类及结构特点：止回阀按照工作原理和结构形式可以分为多种类型，主要包括升降式止回阀、旋启式止回阀、浮球式止回阀、弹簧加载式止回阀等。

升降式止回阀：结构简单，工作可靠，主要用于低压和小口径的管道系统中。

旋启式止回阀：启闭行程短，密封性能好，适用于中高压管道系统。

浮球式止回阀：动作灵敏，流量系数大，主要用于双向流动的管道系统中。

弹簧加载式止回阀：具有自动调节功能，适用于要求严格防止倒流的管道系统。

各种止回阀的结构特点各有不同，但都是为了实现防止介质倒流这一基本功能。

在选择止回阀时，应根据实际工况和需求，选择合适的类型和结构特点的止回阀，确保管道系统安全、可靠运行。

在使用止回阀时，还要注意定期进行维护和保养，确保止回阀的性能稳定，延长使用寿命。

二、止回阀选用原则根据介质类型选择止回阀在选用止回阀时，首先要考虑介质的类型。

不同的介质具有不同的性质，如温度、压力、粘度、腐蚀性等，这些性质将直接影响止回阀的选用。

例如，对于腐蚀性介质，应选择耐腐蚀材料制成的止回阀；对于高温或高压介质，应选择能够承受相应温度和压力范围的止回阀。

旁通止回阀的作用原理最近在研究旁通止回阀，发现了一些有趣的原理，今天就跟大家聊聊。

你有没有见过那种只能让水流向一个方向的小装置啊？就像咱们家里的厨房水槽下的水管，水只能往一个方向流到下水道里，要是倒灌回来那可就麻烦了。

旁通止回阀跟这个有点类似，但又有点不同。

想象一下，旁通止回阀就像一扇特殊的门。

正常情况下，门是朝着一个方向打开的，比如说，液体像一群行人，从A方向走向B方向，这时候，液体很轻松就能推开这扇“门”，顺利通过旁通止回阀。

这是因为阀门内部的构造，通常会有一个活门或者类似的结构，它在液体正常流动的力量推动下，就会打开允许通过。

但如果液体想要反着流，从B方向往A方向走呢？这就像那些调皮的行人想要从门的反面硬挤回来。

这时候啊，那个活门就会在自身结构和液体压力的作用下关闭得紧紧的，液体就过不来了。

这就是旁通止回阀最基本的单向导通作用原理。

说到这里，你可能会问，这东西有啥实际的用处呢？那可太多了。

比如说在一些暖气系统里。

暖气管道里的热水要是没有这个旁通止回阀，一旦停止供应热水，管道里的水由于压力变化就有可能倒流回去。

这就好比把送到你家的温暖又给抢走了。

有了旁通止回阀，就能保证热水总是朝着需要的方向流动，让家里暖暖和和的。

我一开始了解的时候也不太明白，这么个小小的阀门怎么就能精确地控制液体流向呢？后来深入学习才知道，这里面涉及到一些流体力学的知识。

流体在流动过程中，会对阀门的各个部件产生力的作用，而阀门的设计就是巧妙地利用这个力，来达到单向导通的效果。

从实际应用来说，在空调的水循环系统里也会用到旁通止回阀。

空调制冷的时候，水循环也必须是按照设定的方向流动，这样才能保证热量的交换正常进行。

要是水流反了，空调的制冷效果就会大打折扣。

不过，使用旁通止回阀也有注意事项。

比如说，要定期检查这个阀门有没有损坏或者堵塞。

因为一旦有杂物卡住了那个活门，它可能就不能正常工作了。

就像是那扇“门”的门轴里卡了小石子，开合就不顺畅了。

止回阀工作原理止回阀是一种用于控制流体单向流动的装置，也被称为非返回阀或者反向阀。

它的主要功能是防止流体在管道中发生倒流，从而保护管道和设备的安全运行。

本文将详细介绍止回阀的工作原理及其应用。

一、止回阀的工作原理止回阀的工作原理基于流体的压力差。

当流体从阀体的进口侧进入时，阀瓣会被压力推开，流体顺利通过，起到通流的作用。

而当流体从阀体的出口侧反向流动时，阀瓣会即将关闭，阻挠流体继续倒流。

止回阀的主要部件包括阀体、阀盖、阀瓣和弹簧。

阀体是止回阀的主体部份，通常由铸铁、铸钢或者不锈钢制成。

阀盖则用于固定阀瓣，通常与阀体焊接或者罗纹连接。

阀瓣是止回阀的核心部件，它的材质和结构会影响阀门的密封性能和流体的压力损失。

弹簧则用于提供阀瓣的关闭力，确保阀门能够迅速关闭。

二、止回阀的分类根据结构形式和工作原理的不同，止回阀可以分为多种类型，常见的有以下几种：1. 单向止回阀：也称为升降式止回阀，它的阀瓣可以在垂直方向上运动。

当流体从阀体的进口侧进入时，阀瓣被压力推开，流体顺利通过；而当流体从阀体的出口侧反向流动时，阀瓣会即将关闭，阻挠流体继续倒流。

2. 蝶式止回阀：蝶式止回阀的阀瓣采用蝶板结构，通过旋转来控制流体的通断。

当流体从阀体的进口侧进入时，蝶板会被流体推开，流体顺利通过；而当流体从阀体的出口侧反向流动时，蝶板会即将关闭，阻挠流体继续倒流。

3. 插装式止回阀：插装式止回阀通常安装在管道的法兰连接处，它的阀瓣可以在水平方向上运动。

当流体从阀体的进口侧进入时，阀瓣被压力推开，流体顺利通过；而当流体从阀体的出口侧反向流动时，阀瓣会即将关闭，阻挠流体继续倒流。

4. 悬挂式止回阀：悬挂式止回阀的阀瓣通过弹簧悬挂在阀体内部，当流体从阀体的进口侧进入时，阀瓣被压力推开，流体顺利通过；而当流体从阀体的出口侧反向流动时，阀瓣会即将关闭，阻挠流体继续倒流。

三、止回阀的应用止回阀广泛应用于各种工业领域，特殊是在管道系统中，起到了重要的作用。
