对夹式高性能蝶阀

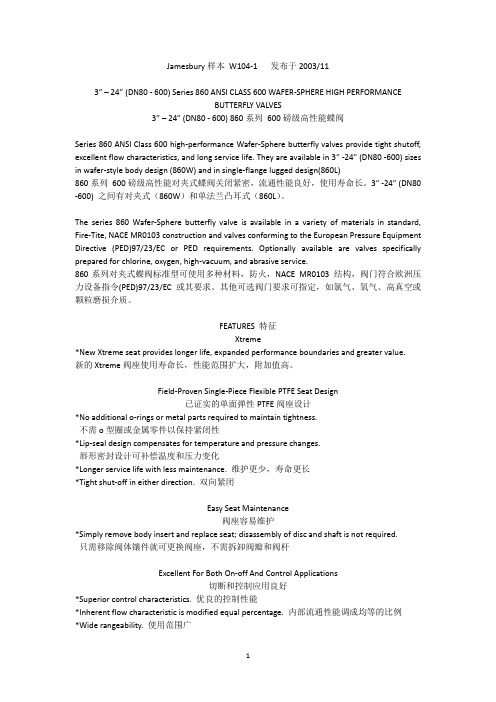

Jamesbury样本W104-1 发布于2003/113”– 24” (DN80 - 600) Series 860 ANSI CLASS 600 WAFER-SPHERE HIGH PERFORMANCEBUTTERFLY VALVES3”– 24” (DN80 - 600) 860系列600磅级高性能蝶阀Series 860 ANSI Class 600 high-performance Wafer-Sphere butterfly valves provide tight shutoff, excellent flow characteristics, and long service life. They are available in 3” -24” (DN80 -600) sizes in wafer-style body design (860W) and in single-flange lugged design(860L)860系列600磅级高性能对夹式蝶阀关闭紧密，流通性能良好，使用寿命长。

3” -24” (DN80 -600) 之间有对夹式（860W）和单法兰凸耳式（860L）。

The series 860 Wafer-Sphere butterfly valve is available in a variety of materials in standard, Fire-Tite, NACE MR0103 construction and valves conforming to the European Pressure Equipment Directive (PED)97/23/EC or PED requirements. Optionally available are valves specifically prepared for chlorine, oxygen, high-vacuum, and abrasive service.860系列对夹式蝶阀标准型可使用多种材料，防火，NACE MR0103 结构，阀门符合欧洲压力设备指令(PED)97/23/EC或其要求。

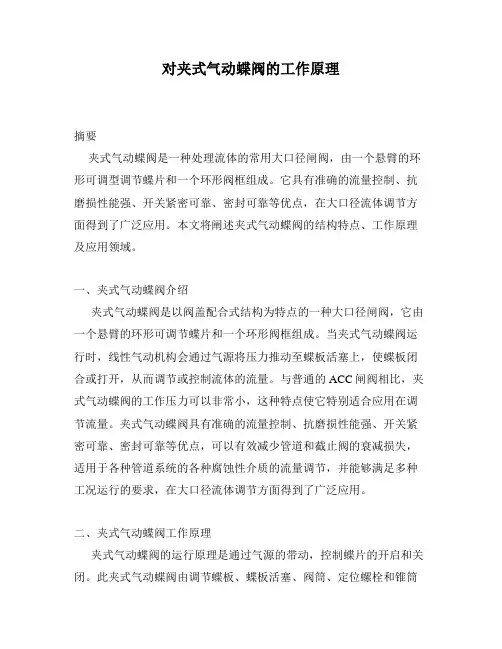

对夹式气动蝶阀的工作原理
对夹式气动蝶阀，也称作夹紧气动蝶阀，是按照气动操作原理，采用国际标准的二位四通或三位六通流体形态的气动蝶阀。

这一种阀门的名字也称为夹紧式蝶阀，因为其设计具有夹紧式核心，没有特殊锥形结构，因此在夹紧安装时不会出现磨损现象。

对夹式气动蝶阀的工作原理是将介质通过气动活塞驱动蝶片移动而实现开启和关闭控制。

它主要通过弹簧和气动活塞实现蝶片的切断和释放，以达到开启和关闭的目的。

当介质通过气压驱动活塞推动蝶片移动时，蝶片侧腔的气压值会随之变化，从而产生一种升力，把蝶片由开启到关闭的过程实现，当蝶片的气压值达到一定时，弹簧就会打开蝶片，使阀体彻底分离，关闭阀门，蝶片返回原位，阀体封闭，实现完全关闭。

此外，当气压发生变化时，蝶片也会发生抖动，从而影响系统的正常工作。

为了解决该问题，需要调节气动活塞的动态响应，用弹簧将动态响应缓慢。

如此一来，即使气压发生变化，蝶片也不会抖动，系统就能正常工作。

对夹式气动蝶阀具有许多优点，比如它的开关迅速，可靠性高，使用寿命长、内部耗损小，便于维护和使用，可以有效地控制介质，消除温度降低和通过阀门的气泡，改变流量，极大地提高运行稳定性，能够节省空间和经济高效。

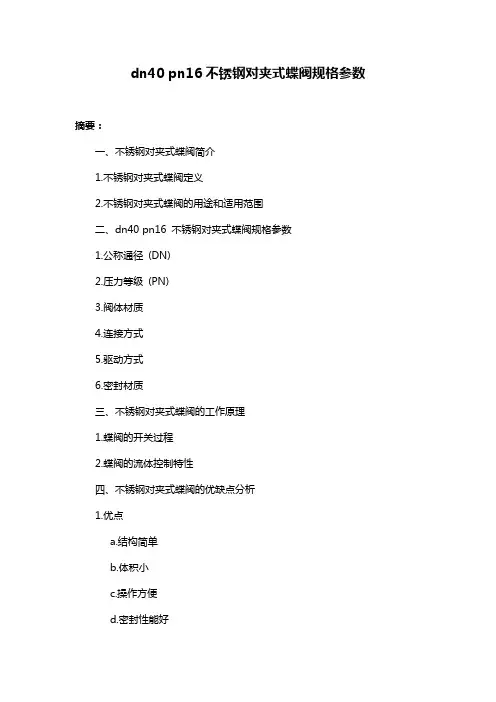

dn40 pn16不锈钢对夹式蝶阀规格参数摘要：一、不锈钢对夹式蝶阀简介1.不锈钢对夹式蝶阀定义2.不锈钢对夹式蝶阀的用途和适用范围二、dn40 pn16 不锈钢对夹式蝶阀规格参数1.公称通径(DN)2.压力等级(PN)3.阀体材质4.连接方式5.驱动方式6.密封材质三、不锈钢对夹式蝶阀的工作原理1.蝶阀的开关过程2.蝶阀的流体控制特性四、不锈钢对夹式蝶阀的优缺点分析1.优点a.结构简单b.体积小c.操作方便d.密封性能好e.使用寿命长2.缺点a.承受压力较低b.温度适应性有限五、不锈钢对夹式蝶阀在工程中的应用1.用于水处理系统2.用于化工行业3.用于食品饮料行业4.用于空调系统正文：不锈钢对夹式蝶阀是一种常用的流体控制设备，广泛应用于各种工业领域。

它具有结构简单、体积小、操作方便、密封性能好、使用寿命长等优点，因此深受用户喜爱。

dn40 pn16 不锈钢对夹式蝶阀是一种具体的规格型号，其中“dn40”表示公称通径为40mm，“pn16”表示压力等级为16bar。

阀体材质采用不锈钢，连接方式为法兰连接，驱动方式为手动或电动，密封材质为EPDM 或氟橡胶。

不锈钢对夹式蝶阀的工作原理是利用阀杆的旋转来带动蝶板的运动，从而改变阀的开度，实现对流体的控制。

蝶阀的开关过程迅速、流畅，且具有良好的流体控制特性。

虽然不锈钢对夹式蝶阀具有很多优点，但是它也存在一些不足。

例如，它承受的压力较低，一般不超过16bar；另外，它的温度适应性有限，一般适用于100℃以下的工况。

在实际工程中，不锈钢对夹式蝶阀被广泛应用于水处理系统、化工行业、食品饮料行业以及空调系统等。

对夹式蝶阀的用途特点对夹式蝶阀广泛使用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。

对夹蝶阀在结构上采用一个U型密封圈，解决了传统的偏心蝶阀的弊病，达到了延长寿命、增强密封性的目的。

一、对夹式蝶阀的产品特点：1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便2、内无连杆、螺栓等、工作可靠、使用寿命长。

可以多工位安装，不受介质流向影响。

二、对夹式蝶阀的用途：电动对夹式硬密封蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。

三、对夹式蝶阀结构特点：对夹式蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。

体内无连杆、螺栓等、工作可靠、使用寿命长。

可以多工位安装，不受介质流向影响。

对夹蝶阀结构简单，易于拆卸，是调节流量和流体的最佳装置。

那么对夹蝶阀在安装时有哪些要求呢?就其应用范围来说，如果将对夹蝶阀作为流量控制使用，所要求的就是正确的选择阀门的尺寸和类型。

对夹式蝶阀不仅可以在石油、煤气等一般工业上有所应用，而且还可以在各种冷却水系统中使用。

此外，在安装以前一定要仔细阅读安装手册，这样可以有利于安装成功。

同时确保各种阀门的部件表面清洁。

需要注意的是在安装时一定要将阀门拆卸的空间预留出来，以便发生故障时能够快速的解决。

为了能够保证安全的使用对夹蝶阀，在安装时一定要满足技术要求。

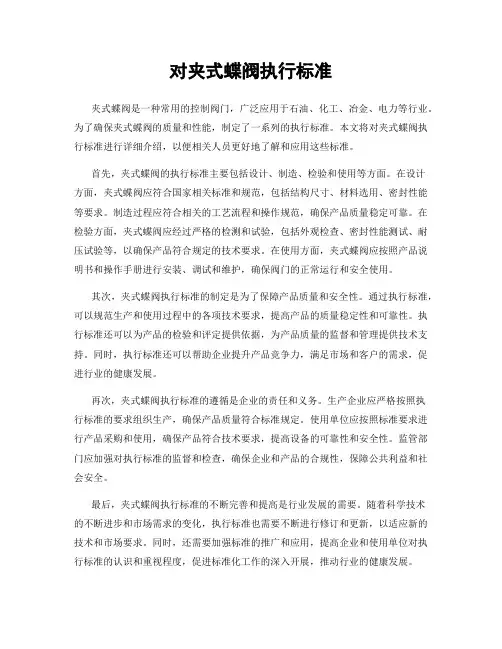

对夹式蝶阀执行标准夹式蝶阀是一种常用的控制阀门，广泛应用于石油、化工、冶金、电力等行业。

为了确保夹式蝶阀的质量和性能，制定了一系列的执行标准。

本文将对夹式蝶阀执行标准进行详细介绍，以便相关人员更好地了解和应用这些标准。

首先，夹式蝶阀的执行标准主要包括设计、制造、检验和使用等方面。

在设计方面，夹式蝶阀应符合国家相关标准和规范，包括结构尺寸、材料选用、密封性能等要求。

制造过程应符合相关的工艺流程和操作规范，确保产品质量稳定可靠。

在检验方面，夹式蝶阀应经过严格的检测和试验，包括外观检查、密封性能测试、耐压试验等，以确保产品符合规定的技术要求。

在使用方面，夹式蝶阀应按照产品说明书和操作手册进行安装、调试和维护，确保阀门的正常运行和安全使用。

其次，夹式蝶阀执行标准的制定是为了保障产品质量和安全性。

通过执行标准，可以规范生产和使用过程中的各项技术要求，提高产品的质量稳定性和可靠性。

执行标准还可以为产品的检验和评定提供依据，为产品质量的监督和管理提供技术支持。

同时，执行标准还可以帮助企业提升产品竞争力，满足市场和客户的需求，促进行业的健康发展。

再次，夹式蝶阀执行标准的遵循是企业的责任和义务。

生产企业应严格按照执行标准的要求组织生产，确保产品质量符合标准规定。

使用单位应按照标准要求进行产品采购和使用，确保产品符合技术要求，提高设备的可靠性和安全性。

监管部门应加强对执行标准的监督和检查，确保企业和产品的合规性，保障公共利益和社会安全。

最后，夹式蝶阀执行标准的不断完善和提高是行业发展的需要。

随着科学技术的不断进步和市场需求的变化，执行标准也需要不断进行修订和更新，以适应新的技术和市场要求。

同时，还需要加强标准的推广和应用，提高企业和使用单位对执行标准的认识和重视程度，促进标准化工作的深入开展，推动行业的健康发展。

综上所述，夹式蝶阀执行标准是保障产品质量和安全的重要手段，对企业、使用单位和监管部门都具有重要意义。

只有全面认识和严格执行执行标准，才能确保夹式蝶阀产品的质量和安全，促进行业的健康发展。

对夹式蝶阀木雨林风百科名片对夹式蝶阀对夹式蝶阀的蝶板安装于管道的直径方向。

在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，可以起到流量调节的作用，当蝶板旋转到90°时，阀门达到最大开度。

对夹式蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。

而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。

基本概况对夹式蝶阀蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

蝶阀有弹性软密封和金属密封两种密封型式。

弹性软密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。

金属密封能适应较高的工作温度，弹性软密封则具有受温度限制的缺陷。

如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。

蝶阀的结构原理尤其适合制作大口径阀门。

蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

本类阀门在管道中一般应当水平安装。

常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。

对夹式蝶阀（阀门本身无法兰）是用双头螺栓将阀门连接在两管道法兰之间；法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

性能比较公称压力及公称直径相同的普通蝶阀和闸阀哪一个严密性比较好，不易漏水？闸阀的密闭性要比蝶阀的好一些，不过也有厂家的蝶阀密闭性能好的。

闸阀体积大，占用空间大。

蝶阀体积小，占用空间小。

具体选用的时候，还要考虑介质的温度、阀门的密封和填料。

规范规定公称直径大于50的用碟阀。

对夹式蝶阀是国家级重点新产品，高性能的手动蝶阀采用了一个双偏心和一个特殊斜锥椭圆密封结构。

解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能最佳的目的。

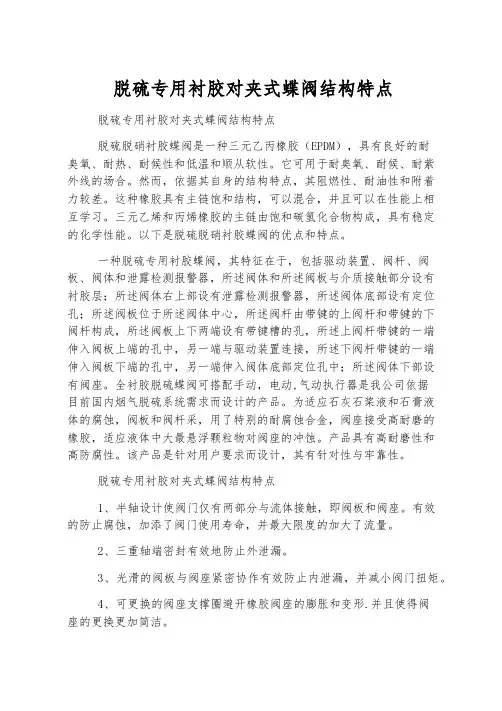

脱硫专用衬胶对夹式蝶阀结构特点脱硫专用衬胶对夹式蝶阀结构特点脱硫脱硝衬胶蝶阀是一种三元乙丙橡胶（EPDM），具有良好的耐臭氧、耐热、耐候性和低温和顺从软性。

它可用于耐臭氧、耐候、耐紫外线的场合。

然而，依据其自身的结构特点，其阻燃性、耐油性和附着力较差。

这种橡胶具有主链饱和结构，可以混合，并且可以在性能上相互学习。

三元乙烯和丙烯橡胶的主链由饱和碳氢化合物构成，具有稳定的化学性能。

以下是脱硫脱硝衬胶蝶阀的优点和特点。

一种脱硫专用衬胶蝶阀，其特征在于，包括驱动装置、阀杆、阀板、阀体和泄露检测报警器，所述阀体和所述阀板与介质接触部分设有衬胶层；所述阀体右上部设有泄露检测报警器，所述阀体底部设有定位孔；所述阀板位于所述阀体中心，所述阀杆由带键的上阀杆和带键的下阀杆构成，所述阀板上下两端设有带键槽的孔，所述上阀杆带键的一端伸入阀板上端的孔中，另一端与驱动装置连接，所述下阀杆带键的一端伸入阀板下端的孔中，另一端伸入阀体底部定位孔中；所述阀体下部设有阀座。

全衬胶脱硫蝶阀可搭配手动，电动,气动执行器是我公司依据目前国内烟气脱硫系统需求而设计的产品。

为适应石灰石桨液和石膏液体的腐蚀，阀板和阀杆采，用了特别的耐腐蚀合金，阀座接受高耐磨的橡胶，适应液体中大最悬浮颗粒物对阀座的冲蚀。

产品具有高耐磨性和高防腐性。

该产品是针对用户要求而设计，其有针对性与牢靠性。

脱硫专用衬胶对夹式蝶阀结构特点1、半轴设计使阀门仅有两部分与流体接触，即阀板和阀座。

有效的防止腐蚀，加添了阀门使用寿命，并最大限度的加大了流量。

2、三重轴端密封有效地防止外泄漏。

3、光滑的阀板与阀座紧密协作有效防止内泄漏，并减小阀门扭矩。

4、可更换的阀座支撑圈避开橡胶阀座的膨胀和变形.并且使得阀座的更换更加简洁。

5、橡胶阀座直接硫化在支撑环上，适合高流速和真空场合使用，并且提高使用寿命。

6、轴套接受自润滑轴承设计，有效地削减了磨擦，维护少，使用寿命长。

7、阀座和阀板可选择多种材料.使阀门可以适用多种不同介质。

对夹式蝶阀标准
对夹式蝶阀标准是指夹紧在管道法兰间的蝶阀。

夹式蝶阀的特点是安装方便，操作简单，结构紧凑，密封性能好，通流能力大，适用于各种介质的控制和截断。

对夹式蝶阀的标准主要包括以下几个方面：
1. 阀体材质和设计标准：夹式蝶阀的阀体可以采用铸铁、铸钢、不锈钢等材质，并按照国际标准如ISO、API、GB等进行设
计制造。

2. 阀门执行机构标准：夹式蝶阀的执行机构可以根据需要选择手动、电动、气动等形式，并且符合相关的行业标准和规范。

3. 连接形式和法兰标准：夹式蝶阀的连接形式主要有法兰连接和对夹连接两种，其中法兰连接可以按照标准如ANSI、DIN、JIS等进行选择。

4. 尺寸和压力等级：夹式蝶阀的尺寸和压力等级通常根据管道系统的需求来确定，常见的尺寸从DN50到DN2000不等，压
力等级从PN1.0MPa到PN25MPa不等。

通过符合标准的设计和制造，夹式蝶阀可以确保其安全可靠地工作，具有良好的密封性能和流畅的操作，广泛应用于石油、化工、电力、冶金、水处理等领域的管道系统中。
