光学经纬仪使用方法ppt课件

26
（二）对中与整平
• 1．对中的目的：
使测点中心与仪器竖轴中心在同一铅垂 线上。
• 2．整平的目的：
使仪器水平读盘居于水平位置。
• 3．对中的方法：
有垂球对中和光学对点器对中两种。
27
（1）垂球对中及整平的步骤：
• ①安置三脚架：高度适中，使测点在垂球正下方， 且架头尽可能水平； ②粗略整平：调节三脚架，使圆水准气泡居中； ③精确整平：调节脚螺旋，使管水准气泡居中； ④精确对中：移动基座，精确对中; ⑤重复③ 、④ 两步，直到完全对中、整平。
6
2、竖直角原理
• 如图3-11所示
B +δ –δ
O A
图3-11 垂直角测量原理
7
第三节 光学经纬仪

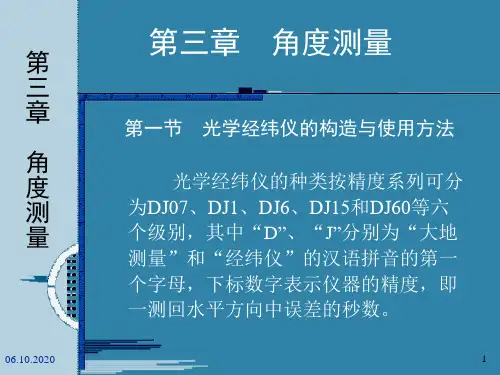

• 光学经纬仪的类型很多，按其精度划可分为DJ07、DJ1、 DJ2、DJ6、DJ15等级系列。
• D: 大地测量；J:经纬仪,汉语拼音第一个字母。 • “07”、“1”、“2”等阿拉伯数字代表该仪器的精度指标，
22
二、竖直角计算方法
23
回顾
• 水平角测量原理 • 经纬仪的构造 • 仪器的读数方法
24
• 经纬仪的安置使用 •水平角的观测方法
25
一、经纬仪的安置使用
• 经纬仪的使用包括架设仪器、对中与整 平、调焦与瞄准和读数四项基本操作。
•（一）架设仪器
先将三脚架放置在地面上，使架头大致水 平，再将仪器从仪器箱内取出，旋紧中心螺 旋。
• 视准轴：物镜光心与十字丝中心的连线称为视准轴。 • 视差：目标的影象与十字丝平面不重合的现象称为视差。 • 消除视差的方法： • ⑴ 将望远镜朝向天空或一明亮的物体，转动目镜筒，直至看清十字丝。 • ⑵ 将望远镜照准目标，转动调焦透镜使目标清晰地成象在十字丝平面上。
9
10
光电测距仪
全站型电子速测仪 电 子 经 纬 仪
14
3.4 水平角观测
3.4.1 经纬仪的使用
经纬仪的安置
瞄准目标
读数
(1)垂求对中及整平方法 (2)光学对中器对中及整平方法
(二) 光学对中器对中、整平
1. 安置三脚架，粗平，粗 对中；
2. 装照准部，拧紧连接螺 旋；
3. 用脚螺旋使光学对中器 对中；
4. 伸缩架腿整平圆气泡； 5. 用脚螺旋整平长气泡； 6. 松连接螺旋再精确对中； 7. 用脚螺旋精平长气泡。 8. 若不符合要求，再重复
• 竖直角——把直线的倾斜长度换算为水平长度—计算三 角高程
2
第二节 角度测量原理
• 一、水平角测量原理
• 1、水平角的概念 • 相交于一点的两方向线在水平面上的垂直投影所形成的
夹角，称为水平角。水平角一般用β表示，角值范围为 0˚～360˚。
3
水平角测量原理
• 如图3-1所示，A、 O、B是地面上任 意三个点，OA和 OB两条方向线所 夹的水平角，即 为OA和OB垂直 投影在水平面H上 的投影O1A1和 O1B1所构成的 角β。
数字愈小，精度愈高。 • 这里重点介绍DJ6级光学经纬仪的构造和使用方法。
8

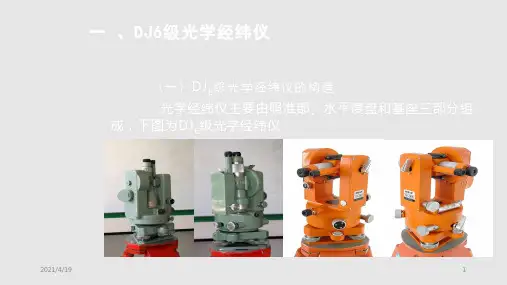

一、J6级光学经纬仪的构造
• 光学经纬仪由照准部、基座、轴系三部分组成。 • （一）照准部 • 照准部的主要部件有望远镜、水准器、转动控制装置、读数设备、度盘等。 • 1.望远镜
• 光望远镜主要由物镜、目镜、调焦透镜和十字丝分划板四部分组成 。
上。仪器上的望远镜不仅可以在水平面内转动，而且还
能在竖直面内转动。经纬仪就是根据上述基本要求设计
制造的测角仪器。
5
二、竖直角测量原理
• 1、竖直角的概念 • 观测目标的方向（视线）与同一竖直
面内的水平线之间的夹角，称为该方 向线的竖直角，又称垂直角、倾角。 通常用δ表示。其角值范围为0˚～ ±90˚。 • 仰角:其角值为正；俯角:其角值为负。
A OB
A B
00 01 24 左
78 26 48
78 25 24
180 01 36
右
78 25 36
258 27 12
78 25 30
21
第四节
• 一、竖直度盘构造
竖直角度观测
270°
竖盘指标水准管
270°
180°
0
°
0
180°
°
90°
竖盘指标
90°
a）
b）
图3-13 竖直度盘刻度注记（盘左位置）
• （4）上半测回和下半测回构成一测回。
• 2、方向观测法
19
a1
二、测角方法
• 1、测回法（适用于观测两个方向之间的单角）
A
竖直度盘
竖直度盘
β
O
图3-9 水平角测
B
量（测回法）
盘左观测
盘右观测
20
水平角观测记录表
测站 目标 盘位 水平盘读数 半测回角值 平均角值 °′ ″ °′ ″ °′ ″
备注
6、7步。
3.4.2 水平角观测方法
水平角观测方法
测回法
方法观测法
a1
二、测角方法
• 1、测回法（适用于观测两个方向之间的单角）
• （1）水平度盘归零
A
• （2）用盘左（正镜）位置观测
•
β左 = b1 - a1
• (3) 用盘右（倒镜）位置观测
β
O
图3-9 水平角测
B
量（测回法）
•
β右 = b2 - a2
11
2.水准器
• 水准器：圆水准器、管水准 器 。圆水准器用于粗略整平 仪器，管水准器用于精确整平 仪器。
• 3.水平度盘 • （1）分微尺测微器读书方法 • 先读取度盘读数； • 再以度盘分化线为准读取测微
尺上的整分数； • 最后估读秒数至测微器一格的
十分之一（6“）
12
水平度盘
• （2)、单平板玻璃测微器 • 读数方法 • 先转动测微轮，使双指标
第四章 角度测量
4.1 角度测量 4.2 角度测量原理 4.3 光学经纬仪 4.4 竖直角测量
1
第一节 角度测量概述
• 角度测量是测量的基本工作之一 • 角度测量包括水平角测量和竖直角测量 • 角度测量的主要仪器是经纬仪 • 角度测量的意义
• 水平角——坐标方位角——坐标(确定直线的方向和点的 平面位置）
线被一条度盘分划线平分， 读取度盘上的整度数或 30分数； • 在以单指标线为准读取分 秒数，估读秒数至测微器 一格的十分之一（2“）
13
第三节 水平角观测方法
• 一、经纬仪的安置 • 1、对中 • 仪器中心与测点中心对在
一条铅垂线上。 • 方法：垂球对中；光学对
中。 • 要求：垂球对中偏差≤
3mm；光学对中偏差≤ 1mm； • 2 、整平 • 使水平如图3-1所示，可在O点的上方任意高度处，水平安置一 个带有刻度的圆盘，并使圆盘中心在过O点的铅垂线上； 通过OA和OB各作一铅垂面，设这两个铅垂面在刻度盘 上截取的读数分别为a和b，则水平角β的角值为：
（3-1）
ba
• 用于测量水平角的仪器，必须具备一个能置于水平位置 水平度盘，且水平度盘的中心位于水平角顶点的铅垂线
