正齿轮标准参数

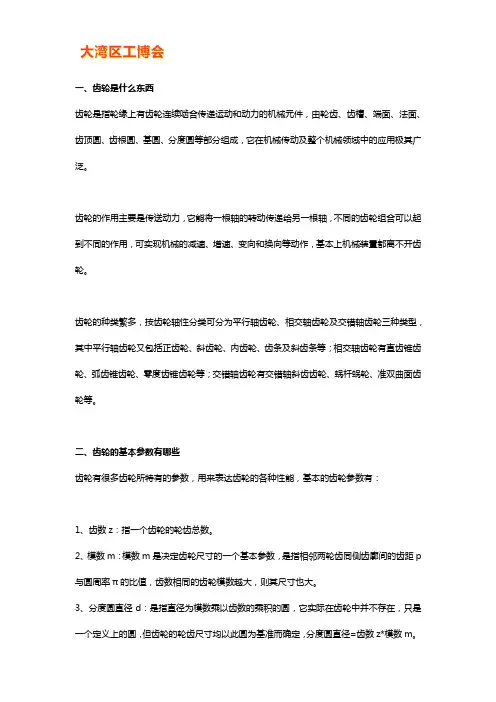

一、齿轮是什么东西齿轮是指轮缘上有齿轮连续啮合传递运动和动力的机械元件，由轮齿、齿槽、端面、法面、齿顶圆、齿根圆、基圆、分度圆等部分组成，它在机械传动及整个机械领域中的应用极其广泛。

齿轮的作用主要是传送动力，它能将一根轴的转动传递给另一根轴，不同的齿轮组合可以起到不同的作用，可实现机械的减速、增速、变向和换向等动作，基本上机械装置都离不开齿轮。

齿轮的种类繁多，按齿轮轴性分类可分为平行轴齿轮、相交轴齿轮及交错轴齿轮三种类型，其中平行轴齿轮又包括正齿轮、斜齿轮、内齿轮、齿条及斜齿条等；相交轴齿轮有直齿锥齿轮、弧齿锥齿轮、零度齿锥齿轮等；交错轴齿轮有交错轴斜齿齿轮、蜗杆蜗轮、准双曲面齿轮等。

二、齿轮的基本参数有哪些齿轮有很多齿轮所特有的参数，用来表达齿轮的各种性能，基本的齿轮参数有：1、齿数z：指一个齿轮的轮齿总数。

2、模数m：模数m是决定齿轮尺寸的一个基本参数，是指相邻两轮齿同侧齿廓间的齿距p 与圆周率π的比值，齿数相同的齿轮模数越大，则其尺寸也大。

3、分度圆直径d：是指直径为模数乘以齿数的乘积的圆，它实际在齿轮中并不存在，只是一个定义上的圆，但齿轮的轮齿尺寸均以此圆为基准而确定，分度圆直径=齿数z*模数m。

4、压力角α：压力角是决定齿轮齿形的参数。

在两齿轮节圆相切点P处，两齿廓曲线的公法线与两节圆的公切线所夹的锐角称为压力角，也称啮合角。

小压力角齿轮的承载能力较小，大压力角齿轮的承载能力较大，但负荷也相对较大。

5、齿高与齿厚：轮齿的高度由模数m决定，全齿高=齿根高+齿顶高，其中齿顶高是从齿顶到分度线的高度，齿根高是从齿根到分度线的高度。

齿厚的基准是齿距的一半。

在以上几种参数中，模数和齿数是齿轮最主要的参数，通常在齿数不变的情况下，模数越大则轮齿越大，抗折断的能力越强，当然齿轮轮坯也越大，空间尺寸越大；模数不变的情况下，齿数越大则渐开线越平缓，齿顶圆齿厚、齿根圆齿厚相应地越厚。

8，全齿高h：（ h=hk+hf ） 从齿顶圆到齿底圆的距离。
9，齿顶圆直径dk：（ dk=d+2m ） 一般均以外径称齿顶圆。可以通过节圆直径加上2倍模数 算出。
10，齿底圆直径dr：（ dk=d-2.5m ） 一般均以根圆外径称齿底圆。
b,转位直齿轮：
转位分正转位和负转位，不管转位是正还是负，节圆直径d
齒輪基本知識
一，齿轮的基本知识：
齿轮可以用来传递动力，改变转动方向、速度及 改变运动方式.
齿轮分为： 圆柱齿轮（用于两平行轴传动） 圆锥齿轮（用于两相交轴传动） 涡轮蜗杆（用于两垂直交叉轴传动）
二，齿轮基本参数
a,标准直齿轮：
1，齿数Z： 圆周上所加工之齿的总数。
２，模数ｍ： 是指相邻两轮齿同侧齿廓间的 齿距t与圆周率π的比值(m=t/π) 以毫米为单位。
全齿误差Fi: 在回转一周中，其中心距离最大至最小之变化值；
单齿误差fi: 在回转一周中，各齿间变化最大之值；
五，齿轮测量：
1，图面齿轮参数识别(附件圖面講解)； 2，直齿与螺旋齿齿数为奇数时外径测量需要用三点测定；
六，斜齿（螺旋齿）
斜齿轮基本资料下回课程会重点讲述，目前先让大家不 看图纸的情况下，如何区分斜齿是左旋还是右旋，详见 下面图片
图示一
图示二
上图示一：齿的倾斜方向向左-------左旋； 上图示二：齿的倾斜方向向右-------右旋；
是不变的。
1，转位系数：x
(当转位系数是正数时为正转位,
转齿顶高:hk= m+xm
4，齿底高:hf=1.25m-xm
5, 齿顶圆直径:
dk=d+2hk==mz+2m+2xm
6，齿底圆直径:

v1.0 可编辑可修改齿轮的基本参数直齿圆柱齿轮的基本参数、各部分的名称和尺寸关系当圆柱齿轮的轮齿方向与圆柱的素线方向一致时，称为直齿圆柱齿轮。

表列出了直齿圆柱齿轮各部分的名称和基本参数。

表直齿圆柱齿轮各部分的名称和基本参数名称符号说明示意图齿数 z模数 m πd=zp, d=p/πz, 令m=p/π齿顶圆da 通过轮齿顶部的圆周直径齿根圆df 通过轮齿根部的圆周直径分度圆 d 齿厚等于槽宽处的圆周直径齿高 h 齿顶圆与齿根圆的径向距离齿顶高ha 分度圆到齿顶圆的径向距离齿根高hf 分度圆到齿根圆的径向距离齿距p 在分度圆上相邻两齿廓对应点的弧长(齿厚＋槽宽)齿厚s每个齿在分度圆上的弧长节圆d'一对齿轮传动时，两齿轮的齿廓在连心线O1O2上接触点C处，两齿轮的圆周速度相等，以O1C和O2C为半径的两个圆称为相应齿轮的节圆。

压力角α齿轮传动时，一齿轮(从动轮)齿廓在分度圆上点C的受力方向与运动方向所夹的锐角称压力角。

我国采用标准压力角为20°。

啮合角α'在点C处两齿轮受力方向与运动方向的夹角模数表示齿轮牙的大小。

齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数+2）模数m是设计和制造齿轮的重要参数。

不同模数的齿轮要用不同的刀具来加工制造。

为了便于设计和加工，模数数值已标准化，其数值如表所示。

表齿轮模数标准系列（摘录GB/T1357-1987）注：选用模数时，应优先选用第一系列；其次选用第二系列；括号内的模数尽可能不用。

标准直齿圆柱齿轮各部分的尺寸与模数有一定的关系，计算公式如表。

表标准直齿圆柱齿轮轮齿各部分的尺寸计算标准齿轮模数尺数计算公式齿轮的直径计算方法：齿顶圆直径=（齿数+2）*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径模数比如：M4 32齿齿顶圆直径=（32+2）*4=136mm分度圆直径=32*4=128mm齿根圆直径=*4=118mm7M 12齿就是（12+2）*7=98mm这种计算方法针对所有的模数齿轮（不包括变位齿轮）。

标准直齿圆柱齿轮参数直齿圆柱齿轮是一种常见的机械传动装置，它由两个或多个啮合的齿轮组成，通过齿轮的啮合传递动力和运动。

在设计和制造直齿圆柱齿轮时，需要确定一些标准参数，以确保齿轮的正常运转和传动效率。

本文将介绍直齿圆柱齿轮的标准参数，包括模数、齿数、齿宽等内容。

首先，模数是直齿圆柱齿轮的重要参数之一。

模数是齿轮齿数与分度圆直径的比值，通常用符号m表示。

模数的选择直接影响到齿轮的传动性能和制造成本。

一般来说，模数越大，齿轮的齿数越少，齿轮的强度和耐磨性越高，但制造成本也越高。

因此，在实际设计中，需要根据具体的传动要求和制造成本来选择合适的模数。

其次，齿数是直齿圆柱齿轮的另一个重要参数。

齿数直接决定了齿轮的传动比和啮合条件。

一般来说，齿数越多，传动比越大，齿轮的传动效率和平稳性越高，但齿轮的强度和耐磨性也会受到影响。

因此，在确定齿数时，需要综合考虑传动比、强度、耐磨性等因素，选择合适的齿数。

另外，齿宽也是直齿圆柱齿轮的重要参数之一。

齿宽直接影响到齿轮的承载能力和传动效率。

一般来说，齿宽越大，齿轮的承载能力越高，传动效率也越高，但制造成本也会增加。

因此，在确定齿宽时，需要综合考虑齿轮的承载能力、传动效率和制造成本，选择合适的齿宽。

除了上述参数外，直齿圆柱齿轮的其他参数还包括齿顶高、齿根圆直径、齿顶圆直径等。

这些参数都对齿轮的传动性能和制造成本有着重要影响，需要在设计和制造中予以充分考虑。

总之，直齿圆柱齿轮的标准参数是设计和制造过程中必须要考虑的重要内容，它直接关系到齿轮的传动性能和制造成本。

在确定这些参数时，需要综合考虑传动要求、强度、耐磨性、传动效率、制造成本等因素，选择合适的参数值，以确保齿轮的正常运转和传动效率。
