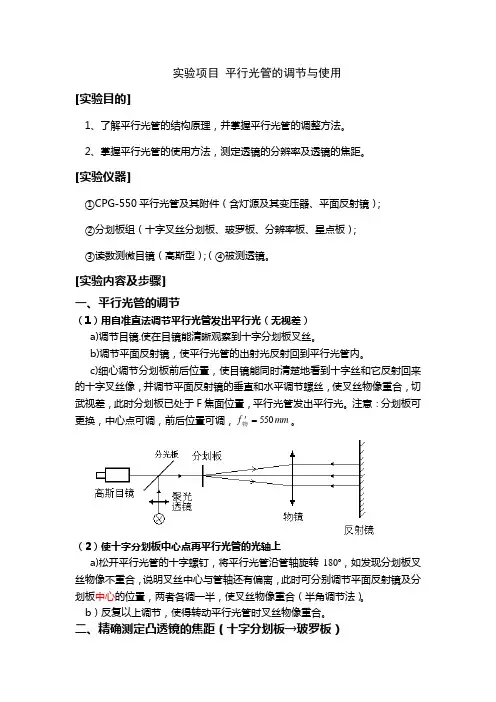

实验项目 平行光管的调节与使用[实验目的]1、了解平行光管的结构原理，并掌握平行光管的调整方法。
2、掌握平行光管的使用方法，测定透镜的分辨率及透镜的焦距。
[实验仪器]①CPG-550平行光管及其附件（含灯源及其变压器、平面反射镜）； ②分划板组（十字叉丝分划板、玻罗板、分辨率板、星点板）； ③读数测微目镜（高斯型）；（④被测透镜。
[实验内容及步骤] 一、平行光管的调节（1）用自准直法调节平行光管发出平行光（无视差） a)调节目镜.使在目镜能清晰观察到十字分划板叉丝。
b)调节平面反射镜，使平行光管的出射光反射回到平行光管内。
c)细心调节分划板前后位置，使目镜能同时清楚地看到十字丝和它反射回来的十字叉丝像，并调节平面反射镜的垂直和水平调节螺丝，使叉丝物像重合，切武视差，此时分划板已处于F 焦面位置，平行光管发出平行光。
注意：分划板可更换，中心点可调，前后位置可调，mm f 550='物。
（2）使十字分划板中心点再平行光管的光轴上a)松开平行光管的十字螺钉，将平行光管沿管轴旋转180º，如发现分划板叉丝物像不重合，说明叉丝中心与管轴还有偏离，此时可分别调节平面反射镜及分划板中心的位置，两者各调一半，使叉丝物像重合（半角调节法）。
b ）反复以上调节，使得转动平行光管时叉丝物像重合。
二、精确测定凸透镜的焦距（十字分划板→玻罗板）（1）原理：l f B O y 平'=2，l f A O y x '='1 ∴ 平f f y y x ''='，y y f f x ''='平只要测出y ',将y 、平f '代入以上公式，即可求出x f '。
（2）玻罗板：注意：a)测微鼓单向移动，避免回程差；b ）x f f '>'2平dd f f x ''='平三、测凸透镜的分辨本领，即最小分辨角（1）玻罗板更换为分辨率板（3号）：每单元由4组刻纹，共25个单元。

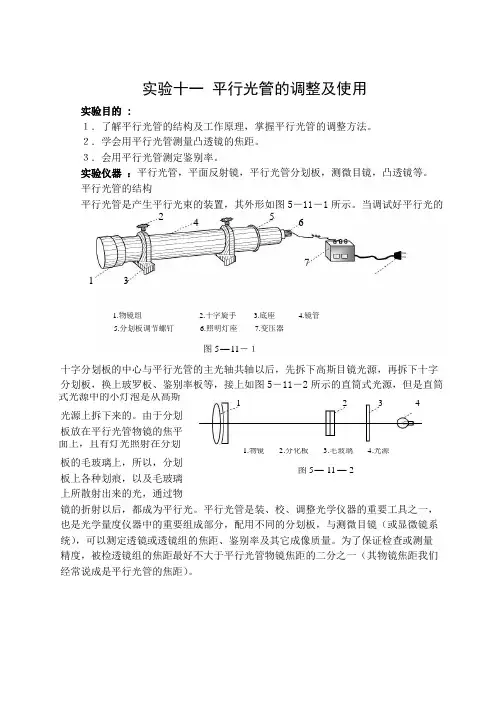

实验十一 平行光管的调整及使用实验目的 :１．了解平行光管的结构及工作原理，掌握平行光管的调整方法。
２．学会用平行光管测量凸透镜的焦距。
３．会用平行光管测定鉴别率。
实验仪器 ：平行光管，平面反射镜，平行光管分划板，测微目镜，凸透镜等。
平行光管的结构平行光管是产生平行光束的装置，其外形如图5－11－1所示。
当调试好平行光的1.物镜组 5.分划板调节螺钉2.十字旋手3.底座4.镜管 6.照明灯座 7.变压器图5 —11－１十字分划板的中心与平行光管的主光轴共轴以后，先拆下高斯目镜光源，再拆下十字 分划板，换上玻罗板、鉴别率板等，接上如图5－11－2所示的直筒式光源，但是直筒光源上拆下来的。
由于分划 板放在平行光管物镜的焦平 板的毛玻璃上，所以，分划 板上各种划痕，以及毛玻璃 上所散射出来的光，通过物镜的折射以后，都成为平行光。
平行光管是装、校、调整光学仪器的重要工具之一， 也是光学量度仪器中的重要组成部分，配用不同的分划板，与测微目镜（或显微镜系 统），可以测定透镜或透镜组的焦距、鉴别率及其它成像质量。
为了保证检查或测量 精度，被检透镜组的焦距最好不大于平行光管物镜焦距的二分之一（其物镜焦距我们 经常说成是平行光管的焦距）。
式光源中的小灯泡是从高斯1 2 3 4面上，且有灯光照射在分划 1.物镜 2.分化板 3.毛玻璃 4.光源图5 — 11 — 212 34 567平行光管的型号很多，常见的有CPG550型、CTT5.5型，下面主要以CPG550为例介绍平行光管的构造，１．CPG550型平行光管主要规格（１）物镜焦距f'：550毫米（名义值），使用时按出厂的实测值。
（２）物镜口径D：55毫米。
（3）高斯目镜：焦距f'为44毫米，放大倍数为5.7×。
２．分划板(a)十字分划板(b)2号鉴别率板(c)3号鉴别率板(d)星点板(e)玻罗板图5—11－３CPG550型平行光管有5种分划板，如图5－11－3所示。
实验五 平行光管的调整和使用一、实验目的1、 了解平行光管的结构、掌握平行光管的调整方法。
2、 使用平行光管测量透镜焦距。
二、实验仪器550型平行光管（准直管），可调式平面反射镜，分划板（玻罗板），测微目镜，待测透镜三、实验原理1、平行光管的结构2、 测量原理准直管是一种能发射平行光束的精密光学仪器，有一个质量优良的准直物镜，其焦距的数值是经过精确测定的。
光源发出的光，经分光镜反射后，照亮分划板，利用平面反射镜和目镜，应用自准直原理可将分划板准确定位在物镜的焦面上，其光路图如下图2所示。
从图中几何关系看出，测量表达式为：y y f f x''⋅= 已知f=550mm ，由此可知只需测出y 和y ’的值即可。
四、实验步骤1、 调节准直管（1） 将准主管面对平面反射镜，使玻罗板的刻线对位于垂直方向。
（2） 调节目镜，使目镜中能清楚地看到玻罗板上地刻线对。
（3） 调节平面反射镜，使由准主管射出地光束重新返回准主管。
（4） 细心调节分划板座地前后位置，使目镜中能同时清楚地看到刻线对和它反射回来地像，这时玻罗板已基本调节在物镜的焦平面上。
图2 平行光管测透镜焦距光路图（5）调节平面反射镜的铅直和水平调节螺旋，使玻罗板上刻线对物、像重合，且无视差，这时玻罗板已和物镜的焦平面严格共面。
（6）松开准主管座上的十字螺钉，将准主管绕光轴转过180度，如发现玻罗板上刻线对不再重合，说明玻罗板中心同光轴还有些偏离。
（7）分别调节平面反射镜及分划板中心调节螺旋，两者各调节一半，使玻罗板上刻线对物、像重合。
（8）重复步骤（6）、（7），反复调节，直到转动准主管时，刻线对的物和像始终重合，至此，准主管已调节完毕。
2、测定透镜的焦距(1) 如图放置好准直管，待测透镜及测微目镜，调节同轴、等高；(2) 沿光轴前后移动透镜，使在测微目镜中看到清晰的玻罗板像；(3) 用测微目镜测出玻罗板的像上各线对的间距y‘，重复几次，取平均值；（已知：y1=1mm，y2=2mm，y3=4mm，y4=10mm，y5=20mm）(4) 以y‘和y及准直管物镜焦距f‘=550mm代入测量公式，计算出待侧透镜的焦距。
