基于MATLAB的机床主轴结构优化设计

关于数控机床主轴结构的改进设计数控机床作为现代制造业中的重要设备，其主轴结构的设计对于机床性能和加工质量具有非常重要的影响。

随着制造技术的不断发展，传统的数控机床主轴结构已经不能满足现代制造业对高精度、高效率、高稳定性的需求。

对数控机床主轴结构进行改进设计已成为当今的研究热点之一。

一、数控机床主轴结构的基本形式数控机床主轴结构是由主轴箱、主轴和主轴驱动系统组成的，其中主轴箱起到支撑和导向主轴的作用，主轴承载加工刀具和承受切削负载，主轴驱动系统则负责驱动主轴旋转。

传统的数控机床主轴结构通常采用滚动轴承或滑动轴承支撑主轴，由电机通过皮带传动或直接连接方式驱动主轴旋转。

由于滚动轴承和滑动轴承在高速、高负载工况下易产生磨损和热变形，从而影响机床的加工精度和稳定性。

二、数控机床主轴结构的改进设计方向针对传统数控机床主轴结构存在的问题，现代研究者提出了一系列的改进设计方案，主要包括以下几个方向：采用高速轴承技术、使用直接驱动技术、应用新材料和新工艺等。

这些改进设计方案旨在提高数控机床主轴的转速、承载能力和稳定性，从而提高机床的加工精度和效率。

1. 采用高速轴承技术传统数控机床主轴结构采用的滚动轴承或滑动轴承在高速工况下容易出现磨损和热变形，限制了主轴的转速和稳定性。

而采用高速轴承技术可以有效地提高主轴的转速和承载能力，同时减小主轴的振动和磨损，从而改善机床的加工精度和稳定性。

目前，国内外一些制造商已经开始使用陶瓷轴承和陶瓷滚珠轴承等高速轴承技术来改善数控机床主轴结构。

2. 使用直接驱动技术传统数控机床主轴结构通常采用电机通过皮带传动或直接连接方式来驱动主轴旋转，然而这种方式存在传动效率低、振动大、维护成本高等问题。

使用直接驱动技术成为了现代数控机床主轴结构改进的重要方向。

直接驱动技术通过在主轴内部集成电机，利用电磁力直接驱动主轴旋转，不仅可以减小机床的占地面积，提高传动效率，还可以减小振动和噪音，从而提高机床的加工精度和稳定性。

基于MATLAB工具箱的机械优化设计长江大学机械工程学院机械11005班刘刚摘要：机械优化设计是一种非常重要的现代设计方法，能从众多的设计方案中找出最佳方案，从而大大提高设计效率和质量。

本文系统介绍了机械优化设计的研究内容及常规数学模型建立的方法，同时本文通过应用实例列举出了MATLAB 在工程上的应用。

关键词：机械优化设计；应用实例；MATLAB工具箱；优化目标优化设计是20世纪60年代随计算机技术发展起来的一门新学科, 是构成和推进现代设计方法产生与发展的重要内容。

机械优化设计是综合性和实用性都很强的理论和技术, 为机械设计提供了一种可靠、高效的科学设计方法, 使设计者由被动地分析、校核进入主动设计, 能节约原材料, 降低成本, 缩短设计周期, 提高设计效率和水平, 提升企业竞争力、经济效益与社会效益。

国内外相关学者和科研人员对优化设计理论方法及其应用研究十分重视, 并开展了大量工作, 其基本理论和求解手段已逐渐成熟。

国内优化设计起步较晚, 但在众多学者和科研人员的不懈努力下, 机械优化设计发展迅猛, 在理论上和工程应用中都取得了很大进步和丰硕成果, 但与国外先进优化技术相比还存在一定差距, 在实际工程中发挥效益的优化设计方案或设计结果所占比例不大。

计算机等辅助设备性能的提高、科技与市场的双重驱动, 使得优化技术在机械设计和制造中的应用得到了长足发展, 遗传算法、神经网络、粒子群法等智能优化方法也在优化设计中得到了成功应用。

目前, 优化设计已成为航空航天、汽车制造等很多行业生产过程的一个必须且至关重要的环节。

一、机械优化设计研究内容概述机械优化设计是一种现代、科学的设计方法, 集思考、绘图、计算、实验于一体, 其结果不仅“可行”, 而且“最优”。

该“最优”是相对的, 随着科技的发展以及设计条件的改变, 最优标准也将发生变化。

优化设计反映了人们对客观世界认识的深化, 要求人们根据事物的客观规律, 在一定的物质基和技术条件下充分发挥人的主观能动性, 得出最优的设计方案。

关于数控机床主轴结构的改进设计数控机床主轴是数控机床的关键部件，其性能直接影响机床加工精度和加工效率。

随着数控技术的不断发展，对数控机床主轴结构的要求也越来越高。

为了满足市场对数控机床加工精度的需求，需要对数控机床主轴结构进行改进设计，以提高其性能和可靠性。

一、数控机床主轴结构存在的问题1. 结构复杂：传统的数控机床主轴结构通常采用多个轴承和润滑系统，结构复杂，加工成本高。

2. 刚性不足：部分数控机床主轴刚性不足，加工时容易产生振动和变形，影响加工精度。

3. 温升大：部分数控机床主轴在高速加工时容易产生较大的温升，影响机床稳定性和使用寿命。

4. 维护困难：传统数控机床主轴结构维护和保养较为繁琐，需要定期更换润滑油和轴承。

以上问题严重影响了数控机床的加工精度和稳定性，需要通过改进设计来解决。

二、改进设计方案针对数控机床主轴结构存在的问题，可以采取以下几点改进设计方案：1. 优化结构：采用轴向预紧轴承和径向预紧轴承的组合方式，降低轴承数量，简化结构，减小主轴体积和重量。

2. 提高刚性：采用高强度材料和优化设计，提高数控机床主轴的刚性，减小振动和变形，提高加工精度。

3. 降低温升：采用先进的冷却系统和材料，减小高速加工时的温升，提高机床稳定性和使用寿命。

4. 简化维护：采用自动润滑系统和可拆卸设计，简化维护和保养，减小维护成本和时间。

上述改进设计方案可以有效解决传统数控机床主轴结构存在的问题，提高数控机床的加工精度和稳定性，提升竞争力。

三、改进设计实施过程改进设计实施过程中，需要参考市场需求和技术发展趋势，充分调研国内外同类产品的主轴结构和性能，进行方案比较和优化设计。

1. 方案比较：对不同的数控机床主轴结构方案进行技术比较和性能测试，寻找最适合产品需求的方案。

2. 优化设计：在方案确定后，对数控机床主轴结构进行进一步的优化设计，满足产品性能指标和质量要求。

3. 样机制造：根据优化设计方案制作数控机床主轴样机，进行性能测试和验证，验证设计方案的可行性和有效性。

数控机床主轴结构的改进和优化设计严鹤飞（天水星火机床有限责任公司技术中心 甘肃 天水 741024） 摘 要： 掌握机床主轴的关键部件，安装方式，轴承的调制环节以及材料、操作维护等，并且各种原因中又包含着多种影响因素互相交叉，因此必须对每个影响因素作具体分析。

而对于优化设计理论的基本思想及其求解方法，将其应用于机床主轴的结构设计，建立了机床主轴结构优化设计的数学模型，并用内点惩罚函数法求解模型，得到了整体最优的结构设计方案，使机床主轴在满足各种约束要求条件下，刚度最好，材料最省。

关键词：机床主轴；轴承；调整；优化设计；数学模型在数控机床中，主轴是最关键的部件，对机床起着至关重要的作用，主轴结构的设计首先考虑的是其需实现的功能，当然加工及装配的工艺性也是考虑的因素。

1. 数控机床主轴结构改进：目前机床主轴设计普遍采用的结构如图1所示。

图中主轴1支承在轴承4、5、8上，轴承的轴向定位通过主轴上的三个压块紧锁螺母3、7、9来实现。

主轴系统的精度取决于主轴及相关零件的加工精度、轴承的精度等级和主轴的装配质量。

在图1中主轴双列圆锥滚子轴承4的内锥孔与主轴1:12外锥配合的好坏将直接影响株洲的工作精度，一般要求其配合接触面积大于75%，为了达到这一要求，除了在购买轴承时注意品牌和等级外，通常在设计时对主轴的要求较高，两端的同轴度为0.005mm，对其相关零件，如螺母3、7、9和隔套6的端面对主轴轴线的跳动要求也较高，其跳动值一般要求在0.008mm以内。

对一般压块螺母的加工是很难保证这么高的精度的，因而经常出现主轴精度在装配时超差，最终不得不反复调整圆螺母的松紧，而勉强达到要求，但这样的结果往往是轴承偏紧，精度稳定性差，安装位置不精确，游隙不均匀，造成工作时温升较高，噪音大，震动厉害，影响工件的加工质量和轴承的寿命。

但对于重型数控机床用圆锥滚子轴承其承载负荷大，运转平稳，精度调整好时，其对机床的精度保持性较好，可对与轻型及高速机床就不十分有力了。

基于matlab的机床主轴结构优化设计机床主轴是机床的核心部件，其结构设计的好坏直接影响到机床的加工精度和效率。

因此，对机床主轴的结构优化设计具有重要的意义。

本文将介绍基于matlab的机床主轴结构优化设计方法。

一、机床主轴结构分析机床主轴结构一般由主轴箱、主轴轴承、主轴轴颈、主轴电机等组成。

其中，主轴箱是主轴的支撑结构，主轴轴承是主轴的支撑部件，主轴轴颈是主轴的转动部件，主轴电机是主轴的驱动部件。

主轴箱的结构设计应考虑刚度、强度和稳定性等因素，主轴轴承的选型应考虑承载能力、转速和寿命等因素，主轴轴颈的设计应考虑转速、径向载荷和刚度等因素，主轴电机的选型应考虑功率、转速和效率等因素。

二、机床主轴结构优化设计方法1.建立机床主轴有限元模型建立机床主轴有限元模型是机床主轴结构优化设计的基础。

有限元模型应包括主轴箱、主轴轴承、主轴轴颈和主轴电机等部件。

有限元模型应考虑主轴的静态和动态特性，包括主轴的刚度、强度、自然频率和振动模态等。

2.确定机床主轴结构优化目标机床主轴结构优化目标应包括主轴的刚度、强度、自然频率和振动模态等。

优化目标应根据机床主轴的工作条件和加工要求确定。

3.确定机床主轴结构优化设计变量机床主轴结构优化设计变量应包括主轴箱、主轴轴承、主轴轴颈和主轴电机等部件的尺寸、材料和结构参数等。

设计变量应根据机床主轴的工作条件和加工要求确定。

4.建立机床主轴结构优化设计模型机床主轴结构优化设计模型应包括有限元模型、优化目标和设计变量等。

优化模型应考虑主轴的静态和动态特性，包括主轴的刚度、强度、自然频率和振动模态等。

5.进行机床主轴结构优化设计机床主轴结构优化设计应采用优化算法进行求解。

常用的优化算法包括遗传算法、粒子群算法、模拟退火算法等。

优化算法应根据机床主轴的工作条件和加工要求选择。

6.验证机床主轴结构优化设计结果机床主轴结构优化设计结果应进行验证。

验证方法包括有限元分析、试验验证等。

验证结果应与优化设计目标相符合。

某机床主轴的优化设计一、问题来源机床主轴是机床的执行件，它的功用是支承并带动工件或刀具完成表面成形运动，同时还起到传递运动和扭矩、承受切削力和驱动力等载荷的作用，结构复杂，价格昂贵，是机床最重要的部件之一。

主轴的前端安装着卡盘与工件，直接参与切削加工，它的变形和振动对机床的加工精度和表面质量影响最大，直接影响到机床的加工质量和生产率。

因此，机床设计的成功关键取决于主轴设计的优劣。

主轴优化设计是机床设计中主轴设计的有效手段，它可以克服以往设计方法中的盲目性，提高主轴的设计质量、设计效率及设计的科学性和可靠性。

二、已知条件题目中的主轴是一个阶梯轴，支撑采用角接触轴承，机床主轴的输入功率P=1.5kW ，主轴的转速n=940r/min ，主轴的悬臂端受到的切削力F=20kN ，主轴内径d=40mm ，悬臂端许用挠度mm 05.0y 0=，取[]m /121='ϕ，[] 0025.0=θ。

要求主轴两支承跨距（L ）为350mm ≤L ≤600mm ，外径（D ）为70mm ≤D ≤150mm ，悬臂端长度（a ）为80mm ≤a ≤160mm ．主轴的材料采用40Cr ，密度3kg/m 7800=ρ。

从机床主轴制造成本和加工精度的要求出发，考虑主轴的自重和外伸段挠度这两个重要因素，选取主轴的质量最轻和最小轴端位移为设计目标，将主轴的刚度作为约束条件。

三、数学建模图1 主轴示意图1设计变量本文设计的机床主轴结构主要由5个参数来确定： （1）主轴悬伸段直径Da ； （2）主轴前后支承间轴径D ； （3）支承跨距L ； （4）主轴悬臂端长度a ； （5）主轴内孔直径d 。

另外，主轴轴端有作用力F 和弯矩M ，设：X=[]Tx x x x 43214321a x x x x a L D D =⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡2 目标函数在满足主轴传动要求下，减轻重量，节约材料，降低成本．以最小自重为追求的目标．机床主轴的质量：()()[]L d D a d D 4W 2222a⨯-+⨯-=πρ式中：()，令为主轴密度3m /kg ρ()=x f ()()[]3222422a X d X X d D 4W ⨯-+⨯-=πρ目标函数()x f x F min )(=3 约束条件（1）刚度约束机床主轴变形对加工质量影响很大，因此，对主轴的要求主要表现为刚度要求，即主轴伸出端的挠度（或位移）Y 尽可能小。

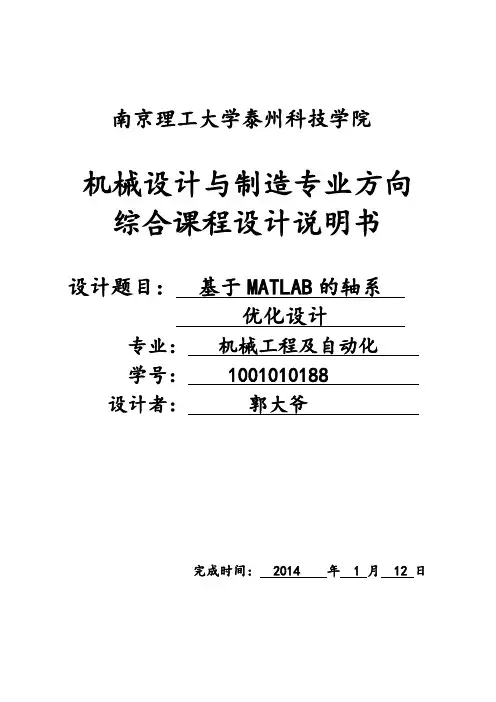

南京理工大学泰州科技学院机械设计与制造专业方向综合课程设计说明书设计题目：基于MATLAB的轴系优化设计专业：机械工程及自动化学号： 1001010188 设计者：郭大爷完成时间： 2014 年 1 月 12 日课程设计任务书学号 __1001010188____姓名郭大爷_____碾砂机传动装置1.电动机 2．联轴器 3．减速箱 4．开式伞齿轮传动 5. 碾砂机立轴功率P (kw) ____2.1_______立轴速度n(r/min) _____24_______寿命十年，双班制工作时有轻微振动，多灰尘设计说明书要求设计说明书是全部设计计算的整理和总结，是学生对课程设计的总结，是图样设计的理论依据，而且是审核设计的技术文件之一。

每个学生毕业后都要接触实际的技术工作，都要会写技术报告、可行性论证报告、产品说明书等文件。

因此学生在校期间应受到这方面的训练，掌握这一必须的基本技能。

编写设计说明书的内容包括：1.封面及题目2.设计任务书（包括设计条件和要求）3.原动机的选择，传动系统的运动和动力参数计算（包括计算原动机所需功率、选择原动机、分配各级传动比、计算各轴的转速、功率和转矩）4.轴系部件的计算（确定传动件的主要参数和尺寸，初估轴径、结构设计和强度校核）5.写出自编的主程序、子程序及编程框图（包括自编的全部程序，对程序中的符号、变量做出说明，画出轴的结构、受力、弯矩和转矩图以及轴承组合形式简图等）6.用表格列出计算结果7.绘制主要零件图8.设计小结（说明课程设计的体会，本设计的优缺点及改进意见等）9.列出主要参考文献并编号（标注编号、作者、书名、出版地、出版者、出版年月）10.附件（主要零件图）目录1.电动机的选择 (1)1.1电动机特点 (1)1.2电动机类型的选择 (2)2.确定传动装置的有关的参数 (3)2.1确定传动装置的总传动比和分配传动比 (3)2.2计算传动装置的运动和动力参数。

(4)3.传动零件的设计计算 (5)3.1 高速级齿轮设计 (5)3.2低速级齿轮设计 (10)4基于MATLAB对传动零件的设计计算 (14)4.1使用MATLAB对高速级计算 (14)4.2使用MATLAB对低速级计算 (23)5轴的设计计算 (33)5.1输入轴设计计算 (34)5.2中间轴设计计算 (35)5.3输出轴设计计算 (36)5.4基于MATLAB轴的强度校核计算（以中间轴为例） (37)6.基于MATLAB键的设计（以中间轴为例） (43)7.基于MATLAB轴承的设计（以中间轴为例） (45)8.计算结果 (49)9.MATLAB运行结果 (50)10.课程设计小结 (51)11.参考资料 (52)立轴Ⅰ轴Ⅱ轴Ⅲ轴（2）确定轴的各段直径和长度21d ：安装深沟球轴承6006，d 3055D B ⨯⨯=⨯ 212min d 30d mm ==N RlFllFlllRMAHt tAHBH48.3967)()(32323321=⇒=++-++=∑lFllFlllRM)()(=⋅++-++-=∑4）水平面弯矩图C 处弯矩：==1l R M AH CH 52277.67 Nmm 5） 合成弯矩图： 从轴的结构图以及弯矩图可以看出截面c 处为危险截合成强度校核根据式（15-5）计算，轴单向旋转，扭转切应力为脉L=70mm=-l L b。

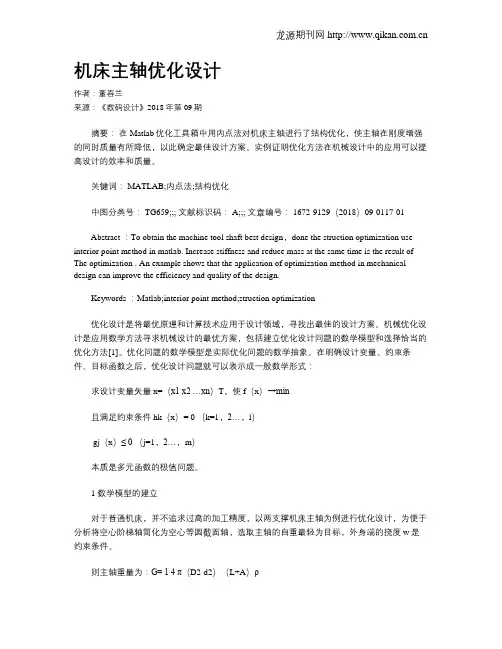

机床主轴优化设计作者：董春兰来源：《数码设计》2018年第09期摘要：在Matlab优化工具箱中用内点法对机床主轴进行了结构优化，使主轴在刚度增强的同时质量有所降低，以此确定最佳设计方案。

实例证明优化方法在机械设计中的应用可以提高设计的效率和质量。

关键词： MATLAB;内点法;结构优化中图分类号： TG659;;; 文献标识码： A;;; 文章编号： 1672-9129（2018）09-0117-01Abstract ：To obtain the machine tool shaft best design，done the struction optimization use interior point method in matlab. Increase stiffness and reduce mass at the same time is the result of The optimization . An example shows that the application of optimization method in mechanical design can improve the efficiency and quality of the design.Keywords ：Matlab;interior point method;struction optimization优化设计是将最优原理和计算技术应用于设计领域，寻找出最佳的设计方案。

机械优化设计是应用数学方法寻求机械设计的最优方案，包括建立优化设计问题的数学模型和选择恰当的优化方法[1]。

优化问题的数学模型是实际优化问题的数学抽象。

在明确设计变量、约束条件、目标函数之后，优化设计问题就可以表示成一般数学形式：求设计变量矢量x=（x1 x2 …xn）T，使f（x）→min且满足约束条件 hk（x）= 0 （k=1，2…，l）gj（x）≤ 0 （j=1，2…，m）本质是多元函数的极值问题。

% 机床主轴结构优化设计% 1-约束非线性优化函数fmincon的调用参数赋值% 设计变量的初始值（x(1）：主轴跨度l、x(2）：主轴外径D、x(3）：悬臂长度a）x0=[500;100;120]; % 单位：mm% 设计变量的下界与上界Lb=[300;60;90];Ub=[650;140;150];% 调用多维约束优化函数% 没有线性不等式约束，参数A,b定义为空矩阵符号“[]”% 没有线性等式约束，参数Aeq,beq定义为空矩阵符号“[]”[x_opt,f_opt,exitflag,output]=fmincon('jczzjg_f',x0,[],[],[],[],Lb,Ub,'jczzjg_g')% 检验螺栓联接优化设计结果的约束函数值g=jczzjg_g(x_opt)% 2-机床主轴质量的目标函数(jczzjq_f)function f=jczzjg_f(x);d=30; % 主轴内径（mm）rho=7.8e-3; % 钢材密度（g/mm^3）f=pi*rho*(x(1)+x(3))*(x(2)^2-d^2)/4;% 3-机床主轴悬臂端挠度的非线性约束函数(jczzjg_g)function [g,Ceq]=jczzjg_g(x);F=1.5e4; % 主轴悬臂端载荷（N）d=30; % 主轴内径（mm）y0=0.05; % 主轴悬臂端许用挠度（mm）E=2.1e5; % 钢材弹性模量（MPa）J=pi*(x(2)^4-d^4)/64; % 主轴惯性矩（mm^4）% 非线性不等式约束（the nonlinear inequality constraints）g=F*x(3)^2*(x(1)+x(3))/(3*E*J)-y0; % 主轴悬臂端约束函数% 非线性等式约束（the nonlinear equality constraints）Ceq=[];计算结果：Optimization terminated: first-order optimality measure lessthan options.TolFun and maximum constraint violation is lessthan options.TolCon.Active inequalities (to within options.TolCon = 1e-006):lower upper ineqlin ineqnonlin1 13x_opt =300.000074.889890.0000f_opt =1.1249e+004exitflag =1 % 返回值exitflag>0表示计算收敛output =iterations: 10 % iterations是优化过程中迭代次数funcCount: 51 % funcCount是代入函数值的次数stepsize: 1 % 1algorithm是优化所采用的算法（中等规模，拟牛顿SQP）algorithm: 'medium-scale: SQP, Quasi-Newton, line-search'firstorderopt: 7.5880e-007 % 一阶优化精度cgiterations: []message: [1x144 char]g =-3.4694e-017。

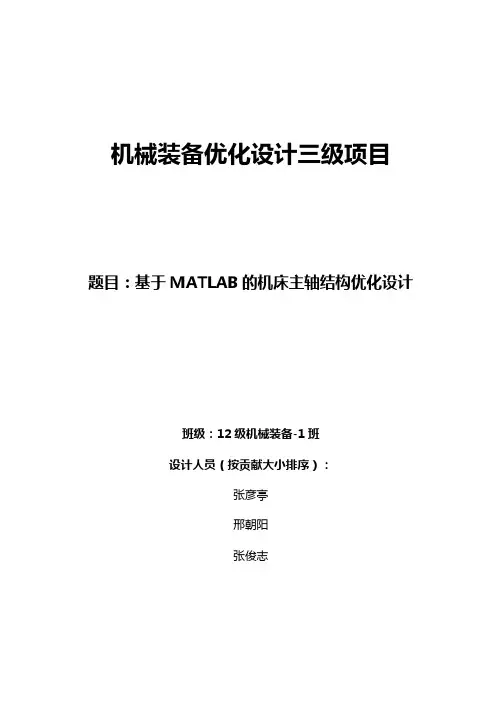

机械装备优化设计三级项目题目：基于MATLAB的机床主轴结构优化设计班级：12级机械装备-1班设计人员（按贡献大小排序）：张彦亭邢朝阳张俊志一、优化设计问题分析：对下图所示车床主轴进行优化设计，已知主轴内径d=30mm，外力F=15000N，许用挠度00.05mmy 。

初始数据二、优化设计方案选择：首先我们用罚函数法求取最优点该目标函数在可行域外性质较复杂，因此采用内点法求取最优点。

内点法算法步骤：针对车床主轴问题，首先构造内点惩罚函数为：使用迭代法求解如下：经过21次迭代后，1510k k X X ---≤ ，求得最优解300.000064.800990.0000x *⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦()7.9323f x *= 可见，用数学方法非常复杂，所以我们又采用MATLAB 求取该值。

三、 具体任务分工：张彦亭 word 制作、问题的分析以及MATLAB 的程序求解 邢朝阳 PPT 制作 张俊志 PPT 答辩四、优化设计内容与步骤1、优化设计问题的数学建模2、所选择的优化方法及MatLab程序3、优化结果及分析所以当机床主轴跨距L、外径D和外伸端长度a分别为300.0000，64.8009,90.0000时，机床主轴的重量最轻为7.9323千克。

五、结论通过建立数学模型，运用MATLAB优化工具箱对机床主轴进行优化设计。

由计算过程和结果发现，使用该MATLAB方法对机床主轴可以较快速的求得最优解，与惩罚函数发相比，在设计效率和使用性方面都大为提高参考文献[1].机械与工程优化设计张鄂主编[2].肖伟，刘忠，曾新勇，等，MATLAB程序设计与应用，北京；清华大学出版社，2005。

关于数控机床主轴结构的改进设计随着制造业的发展和技术的进步，数控机床在工业生产中扮演着越来越重要的角色。

数控机床主轴作为数控机床的核心部件之一，其性能和结构对机床的加工精度和效率具有重要影响。

为了提高数控机床主轴的加工精度和稳定性，需要对其结构进行改进设计。

本文将从数控机床主轴的结构特点、存在问题以及改进设计方面进行探讨，以期为数控机床主轴结构的改进设计提供一些参考意见。

一、数控机床主轴的结构特点数控机床主轴是数控机床的核心部件，其主要功能是带动刀具进行切削加工。

数控机床主轴的结构特点主要包括以下几个方面：1.高速高精度数控机床主轴需要具备高速高精度的特点，以满足不同加工要求的需求。

在高速高精度的要求下，主轴需要具备较强的刚性和稳定性。

2.刚性要求高数控机床主轴在工作时需要承受较大的切削力和转矩，因此需要具备较高的刚性。

良好的刚性能够有效地抵抗切削力和振动，保证加工精度和表面质量。

3.稳定性要求高数控机床主轴在高速旋转时需要保持稳定，避免产生振动和不稳定的现象。

稳定的主轴运转能够保证加工的精度和表面质量。

尽管数控机床主轴具有高速高精度、高刚性高稳定性的特点，但在实际应用中还是存在一些问题：1.噪音大部分数控机床主轴在高速旋转时会产生较大的噪音，给工人的工作环境带来一定的影响。

2.振动大部分数控机床主轴在高速旋转时会产生较大的振动，导致加工精度和表面质量下降。

3.散热不好部分数控机床主轴在长时间高速运转时会产生较大的热量，散热效果不佳，导致主轴温度过高，影响主轴的使用寿命和稳定性。

三、改进设计方案针对数控机床主轴存在的以上问题，可以从以下几个方面进行改进设计：1.采用新材料可以采用新型复合材料或者金属材料来替代传统的主轴材料，以提高主轴的强度和刚性，减少噪音和振动。

2.结构优化可以对数控机床主轴的结构进行优化设计，增加降噪材料和减振装置，以减少噪音和振动；采用新的轴承结构和支撑方式，提高主轴的稳定性和寿命。

基于matlab的机床主轴结构优化设计基于MATLAB的机床主轴结构优化设计引言：机床主轴是数控机床的核心部件之一，其结构设计的优劣直接影响到机床的加工精度和工作效率。

为了提高机床主轴的性能，优化设计成为一种重要的研究方向。

本文基于MATLAB，探讨机床主轴结构的优化设计，旨在提高机床的加工效率和精度。

1. 优化设计的背景机床主轴是机床加工的关键部件，其结构设计直接影响加工质量和效率。

传统的机床主轴结构存在着重量大、刚性差等问题，需要进行优化设计以满足现代制造的需求。

2. 优化设计的目标优化设计的目标是提高机床主轴的刚性和动态特性，降低振动和噪声，提高加工精度和效率。

3. 优化设计的方法基于MATLAB的优化设计方法可以通过建立数学模型，进行参数优化，得到最佳的主轴结构设计。

4. 参数优化通过调整主轴的结构参数，如直径、长度等，可以改善主轴的刚性和动态特性。

利用MATLAB的优化工具箱，可以进行参数优化，得到最佳的主轴结构设计。

5. 结构优化主轴的结构优化可以通过改变材料、几何形状等方式来提高主轴的性能。

利用MATLAB的有限元分析工具，可以对主轴进行结构优化，提高其刚性和动态特性。

6. 优化结果分析通过对优化结果的分析，可以评估主轴的性能是否达到设计要求。

MATLAB提供了丰富的数据处理和可视化工具，可以对优化结果进行分析和展示。

7. 实验验证为了验证优化设计的效果，可以进行实验测试。

利用MATLAB的数据处理工具，可以对实验数据进行分析和比较，验证优化设计的有效性。

8. 结果讨论通过分析优化结果和实验数据，可以得出结论：基于MATLAB的机床主轴结构优化设计能够有效提高机床的加工精度和效率。

9. 总结和展望本文基于MATLAB，探讨了机床主轴结构的优化设计方法和实验验证，取得了一定的研究成果。

但是仍然有一些问题需要进一步研究，如如何进一步提高主轴的刚性和动态特性等。

结论：基于MATLAB的机床主轴结构优化设计方法可以提高机床的加工精度和效率。

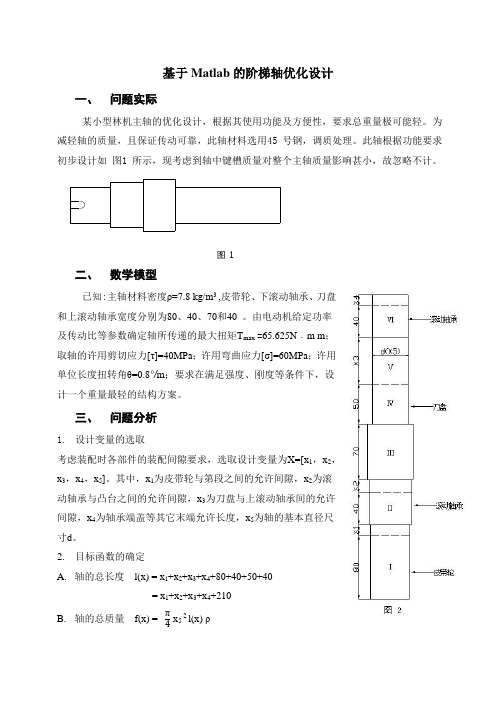

机床主轴机构优化设计机床主轴是机床中重要的零件之一，一般多为支撑空心阶梯轴。

为了便于使用材料力学进行结构分析，常常将阶梯轴简化成以当量直径表示的等截面轴。

如图0.1所示是一个已经简化处理的专用机床双主轴的力学模型。

从机床主轴制造成本较低和加工精度较高的要求出发，需要考虑主轴的自重和外身段挠度这样两个重要因素。

对于专用机床来说，并不追求过高的加工精度。

因此选取零件自身重量轻为设计目标，将主轴的刚度作为约束条件。

一、设计变量和目标函数当主轴的材料选定之后，与主轴重量设计方案有关设计变量主轴的外径D、孔径d、两支承跨度l、和外伸段长度a，如图0.1所示。

由于机床主轴的孔径主要取决于待加工棒料的直径，不能作为设计变量处理。

因此，设计变量为机床主轴重量最轻优化设计目标函数为二、约束条件1.刚度性条件机床的加工质量在很大程度上取决于主轴的刚度，主轴刚度是一个很重要的性能指标。

因此，要求主轴悬臂端挠度不超过给定的变形量y 0 。

根据材料力学可知，主轴悬臂端挠度为）（）（）（44231232d x E 3x x Fx 64EJ 3a l Fa y -+=+=π式中，）（44d -D 64J π=是空心主轴的惯性矩；E=2.1x105MPa 是主轴的弹性模量；F 是作用主轴外伸端的力。

整理得到主轴刚度的约束条件为0d x E 3x x Fx 64X g 442312301≥-+-=）（）（）（πy2.设计边界条件三个设计变量的边界约束条件为max min l l l ≤≤max min D D D ≤≤maxmin a a a ≤≤3.具体算例已知某机床主轴悬臂端受到的切削力F=15000N ，主轴内径d=30mm ，悬臂端许用挠度y 0=0.05mm 。

要求主轴两支承跨度mm lmm 650300≤≤，外径mm D mm 14060≤≤，悬臂长度mm a mm 15090≤≤。

建立优化的数学模型)30)((7854.0)(22231++=x x x X fTT a D l x x x X ],,[],,[321==0)30()(7009.91)(..44231231≥-+⨯-=x x x x X g t s01300/)(12≥-=x X g0650/1)(13≥-=x X g0160/)(24≥-=x X g0140/1)(25≥-=x X g0190/)(36≥-=x X g0150/1)(37≥-=x X g4.基于matlab 程序的复合形法实现优化（1）算法原理复合形法来源于无约束优化问题的单纯形法，通过构造复合形来求得最优解，新的复合形通过替换旧的复合形中的坏点（目标函数最大或次大的点）得到，替换方式仍是单纯性法中的反应、压缩、扩展这几个基本方法。

三级项目题目：基于matlab的机床主轴结构优化设计及三维托架建模的有限元分析班级：11级机械装备-1班设计人员：王义园卞勇俊刘双聪指导教师：王葛黄文目录一、任务分工 ................................................... 3..二、摘要 ....................................................... 3..三、前言 ....................................................... 4..四、实例 ....................................................... 4..4.1模型的建立................................................5.4.2用罚函数法求取最优点.................................... 7.五、三维托架建模的有限元分析 (12)5.1、建立物理模型 ........................................ 1.25.2、划分网格单元类型为solid -brick8node45 (13)5.3、施加载荷并求解结果及分析 ............................ 1.4六、总结 (15)七、参考文献 (16)一、任务分工卞勇俊负责基于matlab的机床主轴结构优化设计。

王一园负责三维托架建模的有限元分析。

刘双聪负责word说明书与ppt制作。

二、摘要机床主轴是机床的执行件，它的作用是支撑并带动工件或刀具完成表面成形运动，同时还起到传递运动和扭矩、承受切削力和驱动力等载荷的作用，结构复杂，价格昂贵，是机床最重要的部件之一，主轴的前端安装着卡盘与工件，直接参与切削加工，它的变形和振动对机床的加工精度和表面质量影响最大，直接影响机床的加工质量和生产效率。

机械装备优化设计三级项目题目：基于MATLAB优化工具箱的机床主轴优化设计班级：12级机械装备-2班设计人员（按贡献大小排序）：吴涛（120101010061）李立猛（120101010091）张兆宇（120101010086）一、优化设计问题分析：主轴是机床的关键执行部件，起到传递运动和扭矩、承受切削抗力的作用，并对工件表面的加工质量、机床的加工精度和生产效率有很大影响。

因此，要求主轴具有良好的回转精度，较高的结构强度、刚度、抗振性。

从机床主轴制造成本较低、工作能力较强及加工精度较高的要求出发，需要考虑主轴的体积、强度、刚度这样3 个重要因素，对于一般的机床来说，并不追求过高的加工精度，因此，应该以主轴的体积最小为设计目标，将主轴的强度、刚度等作为约束条件。

二、优化设计方案选择：MATLAB 优化工具箱提供了对各种优化问题的一个完整的解决方案，其函数表达简洁、优化结果准确、可靠。

因此，MATLAB 优化工具箱已被广泛应用于各种结构优化设计当中。

所以本次项目运用MATLAB 工具箱对主轴的参数进行优化设计，既克服了以往设计方法中的盲目性，又提高主轴的设计效率和质量。

三、具体任务分工：吴涛：MATLAB编程、word制作李立猛：制作ppt张兆宇：word制作、查阅资料四、优化设计内容与步骤1、优化设计问题的数学建模机床主轴的输入功率P = 120 kW ，主轴的转速n = 1 000 r /min，主轴内径d = 30 mm，主轴的悬臂端受到的切削力F = 15 000 N，许用挠度［y0］ = 0.04 mm，许用单位扭转角［Φ］ = 0.000 25( °) /mm，主轴的许用应力［σ］ = 37.5 MPa,要求主轴外径为60 mm ≤ D ≤140 mm，两支承跨度为300 mm ≤ L ≤650 mm，悬臂段长度为90 mm ≤ a ≤150 mm 。

1.1 确定设计变量和目标函数与主轴体积有关的设计变量包括主轴的内径d、外径D、两支撑跨度L 及外伸段长度a。

基于Matlab的无心磨床主轴优化设计付晓云【摘要】随着制造业的发展,磨床的性能成本需要进一步降低,通过最优化设计数值计算和应用计算机技术的最优化设计方法,求解无心磨床主轴的最优设计方案.在充分分析无心磨削原理的基础上,满足磨床磨削条件,建立主轴优化模型.由于含有非线性约束,因此应用Matlab软件,并选用拟牛顿SQP算法,得出最优解.优化结果使磨床主轴参数得到优化,磨床主轴自重降低,性能提升,从而降低了生产成本,达到最佳的生产经济性指标.【期刊名称】《辽宁师专学报（自然科学版）》【年(卷),期】2019(021)002【总页数】4页(P74-77)【关键词】无心磨床;主轴;Matlab;优化【作者】付晓云【作者单位】沈阳理工大学机械工程学院 ,辽宁沈阳 110159【正文语种】中文【中图分类】TG502.30 引言无心磨削是工件不定回转中心的磨削．工件支撑在导轮和托板上，导轮轴线在垂直平面内与砂轮轴线倾斜一小角度．磨削时，砂轮回转和砂轮架横向进给，导轮回转除带动工件回转外，同时使工件自动轴向进给．无心磨削技术相较于其他磨削方法，具有生产效率高、支撑刚度好等特点．无心磨床的主轴为直轴，是机床中的重要零件，作用是将电动机的动力传递给砂轮进行磨削，主轴在磨削过程中除了传递转矩外，还承受一定的扭矩．本文对无心磨床主轴的最优设计方案进行研究，以期减小磨床主轴自重．1 主轴的设计磨床原动机是电动机，型号为Y160M2－2，功率N=15 kW，n=2 930 r/min，传动比i=2.25，带的初拉力为192.7 N．大带轮为A型V带轮，其基准直径为250 mm，带传动效率η带=0.96［1］．1.1 功率P、转速n轴和主轴转矩T1.2 主轴最小直径床主轴选用45号钢，经调质处理．A0经查表取126，则最小直径为计算的直径为主轴两端的直径．由于轴上有键连接，轴的强度会有所削弱，需要适当加大轴的直径，经圆整选取30 mm．2 主轴的结构设计2.1 轴系结构方案直轴用来传递机床的运动，考虑无心磨床的情况，主轴左端装有大带轮，右端为砂轮，轴颈由轴承支撑，如图1所示．2.2 滑动轴承的选定由于轴承需要承受较大的径向力，并且考虑到无心磨床对机床运动精度的要求及加工零件精度的要求，所以选用短三瓦调位轴承，由于最小直径为30 mm，且带轮采用锥面定位，经查手册得知:滑动轴承的选择还与轴承的工作环境及承载能力有关，此外，滑动轴承对轴承的材料有严格的要求，所以初步选用铸造青铜作为轴瓦的材料，其基本尺寸根据实际需要来确定．2.3 轴上零件的定位大带轮、砂轮的周向定位采用普通半圆键，大带轮、砂轮的轴向固定是通过锥面来实现的，滑动轴承的轴向定位依靠其专用定位元件．3 磨床主轴的优化3.1 建立主轴优化数学模型无心磨床主轴为实心轴，可简化为由当量直径表示的一等截面轴，如图2所示．对于无心磨床只需要考虑伸出端C点的挠度和主轴的自重．当优化目标为主轴的自重最轻时，则伸出端的挠度就是约束条件．考查无心磨床主轴结构，主轴材料一定，其体积由外径D、跨距L及外伸端长度a 决定［2］．3.1.1 设计变量通过无心磨床主轴模型，建立优化模型，独立设计变量约束空间如下［3］．表1 设计变量取值范围设计变量 x1(L)x2(D)x3(a)500 100 120下限值 300 60 90上限值初始值650 140 150主轴设计变量的边界条件见表1．3.1.2 机床主轴优化设计的目标函数主轴优化目标为自重最轻，建立目标函数3.1.3 约束条件磨削时，主轴的刚度是影响磨削精度的重要指标，要求主轴外伸端的挠度y小于许用值y0，则性能约束条件为给定磨削力F，则y是设计变量x的函数，为式中则此外，通常还应考虑主轴内最大应力不超过许用应力．对磨床主轴来说其刚度很高，则当刚度要求满足时，强度要求必定满足，所以，一般不须考虑应力约束条件．边界约束条件为设计变量的取值范围，即规格化约束函数，则约束条件为:这里未考虑两个边界约束:x1≤Lmax和x3≤amax，这是因为根据优化目标，主轴跨距x1和伸出端长度x3都是减小的，无需设定其上限．去掉这两个不必要的约束，有利于优化计算．3.2 优化与结果分析由于含有非线性约束，所以选用Matlab中的非线性优化函数Fmincon编程进行优化［4、5］，程序为:选用拟牛顿SQP算法，经Matlab计算，得最优解为:x1=300.000 0，x2=74.889 8，x3=90.000 0，minf(x)=1.1249e+4将优化结果进行圆整并与原始设计比较，结果见表2。

基于MATLAB的小型刨床机构多目标优化设计周昇【摘要】Small planer mechanism belongs to the multi-bar linkage mechanism, the main part of the design is to determine the length of the rod and node coordinates and other basic structural parameters. It needs long time and heavy workload to de-sign the multi-bar mechanism with traditional methods, while the design results are not necessarily the optimal design. If a mathematical model for the optimum design to the multi-bar mechanism can be established, the basic structural parameters of the multi-bar mechanism are set as the design variables, the volume minimization and highest efficiency as the objective func-tion, and requirement like the motion continuity and spatial structure as the design constraint condition, the optimal small planer mechanism could be quickly and easily calculated by using the MATLAB preparation of multi-bar mechanism optimiza-tion design program.%小型刨床机构属于多杆机构,设计工作的主要部分是杆长和节点坐标等基本结构参数的确定,用传统的方法设计多杆机构,设计时间长,工作量大,而且设计结果不一定是最优的设计. 如果能建立多杆机构优化设计的数学模型,并且将多杆机构的基本结构参数作为设计变量,体积最小化和效率最高作为目标函数,运动连续性和空间结构等要求作为设计约束条件,运用MATLAB编制多杆机构优化设计程序,就可以方便快速计算出最优的小型刨床机构.【期刊名称】《机械研究与应用》【年(卷),期】2015(028)006【总页数】3页(P108-109,112)【关键词】多目标优化设计;MATLAB;小型刨床机构【作者】周昇【作者单位】南通职业大学机械工程学院,江苏南通 226007【正文语种】中文【中图分类】TH122小型刨床属于多杆机构,用传统的方法设计多杆机构时,先要初步设定多杆机构的部分结构参数,然后进行推导计算,如果所得结果不符合设计要求,以上过程要重复进行,直至满足设计要求。
