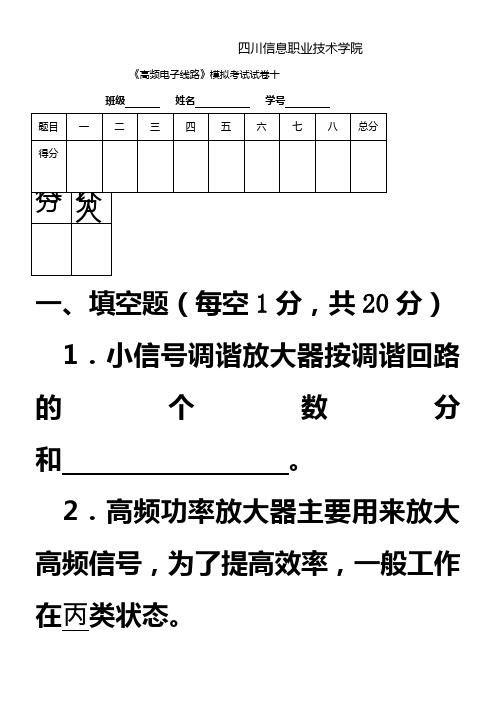

四川信息职业技术学院《高频电子线路》模拟考试试卷十班级姓名学号题目一二三四五六七八总分得分得分评分人一、填空题（每空1分，共20分）1．小信号调谐放大器按调谐回路的个数分和。
2．高频功率放大器主要用来放大高频信号，为了提高效率，一般工作在丙类状态。
3．电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为，发射极至基极之间的阻抗Z be性质应为，基极至集电极之间的阻抗Z cb性质应为。
4．振幅调制与解调、混频、频率调制与解调等电路是通信系统的基本组成电路。
它们的共同特点是将输入信号进行，以获得具有所需的输出信号，因此，这些电路都属于搬移电路。
5．调频波的频偏与调制信号的成正比，而与调制信号的无关，这是调频波的基本特征。
6．在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调幅度应为。
7．根据干扰产生的原因，混频器的干扰主要有、、和四种。
8．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是，在调频信号中是。
9．锁相环路由、和组成，它的主要作用是。
得分评分人二、单项选择题（每小题2分，共30分，将正确选项前的字母填在括号内）1．为了有效地实现集电极调幅，调制器必须工作在哪种工作状态（）A．临界B．欠压C．过压D．任意状态2．石英晶体谐振于并联谐振频率fp时，相当于LC回路的（）A．串联谐振现象B．并联谐振现象C．自激现象D．失谐现象3．判断下图是哪一类振荡器（）A．考毕兹电路B．哈特莱电路C．西勒电路D．克拉泼电路4．谐振功率放大器与调谐小信号放大器的区别是（）A．前者比后者电源电压高B．前者比后者失真小C．谐振功率放大器工作在丙类，调谐放大器工作在甲类D．谐振功率放大器输入信号小，调谐放大器输入信号大5．如下图a、b、c、d所示电路。
R、C为正常值，二极管为折线特性。
能完成检波的电路是（）。
6．石英晶体振荡器的主要优点是（）A．容易起振B．振幅稳定C．频率稳定度高D．减小谐波分量7．无线通信系统接收设备中的中放部分采用的是以下哪种电路（）A．调谐放大器B．谐振功率放大器C．检波器D．鉴频器8．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩsinΩt，则调相波的表达式为（）A．u PM(t)=U C cos（ωC t＋m P sinΩt）B．u PM(t)=U C cos（ωC t－m P cosΩt）C．u PM(t)=U C（1＋m P sinΩt）cosωC t D．u PM(t)=kUΩU C cosωC tsinΩt9．某超外差接收机的中频f I＝（）A．2085kHz B．1740kHzC．1275kHz D．1075kHz 10．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调频信号中是（）A．ω（t）B．φ（t）C．Δω（t）D．Δφ（t）11．关于间接调频方法的描述，正确的是（）A．先对调制信号微分，再加到调相器对载波信号调相，从而完成调频B．先对调制信号积分，再加到调相器对载波信号调相，从而完成调频C．先对载波信号微分，再加到调相器对调制信号调相，从而完成调频D．先对载波信号积分，再加到调相器对调制信号调相，从而完成调频12．放大器的噪声系数N F是指（）A．输入端的信噪比/输出端的信噪比B．输出端的信噪比/输入端的信噪比C．输入端的噪声功率/输出端的噪声功率 D．输出端的噪声功率/输入端的噪声功率13．鉴频特性曲线的调整内容不包括（）A．零点调整B．频偏调整C．线性范围调整D．对称性调整14．某超外差接收机接收930kHz的信号时，可收到690kHz和810kHz信号，但不能单独收到其中一个台的信号，此干扰为（）A．干扰哨声B．互调干扰C．镜像干扰D．交调干扰15．调频信号u AM(t)=U C cos（ωC t ＋m f sinΩt）经过倍频器后，以下说法正确的是（）A．该调频波的中心频率、最大频偏及Ω均得到扩展，但m f不变B．该调频波的中心频率、m f及Ω均得到扩展，但最大频偏不变C．该调频波的中心频率、最大频偏及m f均得到扩展，但Ω不变D．该调频波最大频偏、Ω及m f均得到扩展，但中心频率不变得分评分人三、判断题（每小题1分，共10分，正确的打“ ”，错误的打“×”。
三.填空1.调制是用基带信号控制载波的振幅、频率及。
答案: 相位2.压控振荡器的主要性能指标是和线性度。
答案: 压控灵敏度3.检波器的主要技术指标是输入电阻、电压传输系数和。
答案: 失真4.衡量选择性的指标有矩形系数和。
答案: 抑制比5.小信号调谐放大器获得最大功率增益的条件是、谐振无耗以及临界耦合。
答案: 负载匹配6.小信号调谐放大器的主要技术指标有增益、通频带、选择性、和噪声参数。
答案: 工作稳定性7.三点式振荡电路是LC正弦波振荡器的主要形式，可分为和电感三点式两种基本类型。
答案: 电容三点式8.场效应晶体管的主要噪声是。
答案: 热噪声9.宽频带放大器的失真有、频率失真、相位失真。
答案: 非线性失真10.调制是用基带信号控制载波的振幅、和相位。
答案: 频率11.实际幅频特性曲线偏离理想幅频特性曲线的程度，可用来衡量。
答案: 矩形系数12.压控振荡器的主要性能指标是压控灵敏度和。
答案: 线性度13.调幅波的解调称为。
答案: 检波14.宽频带放大器的失真有非线性失真、和相位失真。
答案: 频率失真15.三点式振荡电路是 L C 正弦波振荡器的主要形式，可分为电容三点式和两种基本类型。
答案: 电感三点式16.维持振荡的基本条件是足够的。
答案: 反馈17.变频器产生的副波道干扰最强的是干扰和镜频干扰。
答案: 过压18.鉴频指标有、灵敏度和非线性失真。
答案: 线性范围19.调制是用基带信号控制载波的、频率及相位。
答案:振幅20.在模拟系统中，按照载波波形不同，可分为和正弦波调制两种方式。
答案: 脉冲调制21.电路内部噪声主要来源是电阻的热噪声、和场效应晶体管的噪声。
答案: 晶体管的噪声22.普通调幅信号的解调方法有两种和同步检波。
答案: 包络检波23.宽频带放大器的技术指标有增益、通频带、和失真。
答案: 输入电阻24.产生单边带调幅信号的方法主要有、相移法以及相移滤波法。
答案: 滤波法25.丙类谐振功放的调制特性可分为特性和集电极调制特性两种。
![[精品]振幅调制解调及混频习题](https://img.taocdn.com/s1/m/294738c985254b35eefdc8d376eeaeaad1f31630.png)
第六章振幅调制、解调及混频思考题与练习题6-1已知载波电压为uC =UCsinωCt，调制信号如图p6－1，fC>>1/TΩ。
分别画出m=0．5及m=1两种情况下所对应的AM波波形以及DSB波波形。
图p6-l6-2某发射机输出级在负载RL =100Ω上的输出信号为uo（t）=4（1+0.5cosΩt）cosωCt（V）。
求总的输出功率Pav、载波功率PC 和边频功率P边频。
6-3试用相乘器、相加器、滤波器组成产生下列信号的框图；（1）AM波；（2）DSB信号；（3）SSB信号。
6-4在图p6-2所示的各电路中，调制信号uΩ=UΩcosΩt，载波电压u C=U C cosωC t，且ωc>>Ω，Uc>>UΩ，二极管 VD1、VD2的伏安特性相同，均为从原点出发，斜率为 gD的直线。
（1）试问哪些电路能实现双边带调制？（2）在能够实现双边带调制的电路中，试分析其输出电流的频率分量。
图p6-26-5试分析图p6-3所示调制器。
图中，Cb对载波短路，对音频开路；uC =UCcosωCt，uΩ=UΩcosΩt。
（1）设UC 及UΩ均较小，二极管特性近似为i=a0+a1u+a2u2，求输出电压uo（t）中含有哪些频率分量（忽略负载反作用）？（2）如UC >>UΩ，二极管工作于开关状态，试求uo（t）的表示式。
（要求：首先，分析忽略负载反作用时的情况，并将结果与（1）比较；然后，分析考虑负载反作用时的输出电压。
）图p6-36-6调制电路如图p6-4。
载波电压控制二极管的通断。
试分析其工作原理并画出输出电压波形；说明R的作用（设TΩ=13T C，T C、TΩ分别为载波及调制信号的周期）。
图p6-46-7在图p6-5所示桥式调制电路中，各二极管的特性一致，均为自原点出发、斜率为gD的直线，并工作在受u2控制的开关状态。
若设RL>>RD（RD=1／gD），试分析电路分别工作在振幅调制和混频时u1、u2各应为什么信号，并写出uo的表示式。
一、填空题1.为了改善系统性能、实现信号的远距离传送及信道多路复用，通信系统中广泛采用调制技术。
2.用待传输的基带信号去改变高频载波信号某一参数的过程，称为，用基带信号去改变载波信号的幅度，称为。
3.无线电波传播方式大体可分为、、。
4.非线性器件能够产生，具有作用。
二、单选题1.超外差式接受机结构的主要特点是具有（）A.高频功率放大器B.混频器C.调制器D.倍频器2.为了有效地发射电磁波，天线的尺寸必须与辐射信号的（）相比较。
A.振幅B.相位C.频率D.波长调谐回路和小信号调谐回路一、填空题1.LC并联回路谐振时阻抗为且为，当频率高于谐振频率而失谐时，阻抗将并呈现。
2.小信号谐振放大器以作为负载，它不仅有作用，还有作用3.矩形系数是用来说明小心号选频放大器好坏的性能指标，其值越接近于，放大器的选择性越好。
单协调放大器的 .4.电路中同一端口的功率与功率之比，称为信噪比，其值越大，噪声的影响就。
二：单选题1.单调谐放大器中，并联谐振回路作为负载时，常采用抽头接入，其目的是（）。
A：展宽频带B：提高工作效率C：减小矩形系数D：减小晶体管及负载对回路的影响2.同步调谐放大器中单调谐放大器级数增加时，其（）。
A：矩形系数减小，通频带变窄B：谐振增益增大，通频带变宽C：选择性改善，通频带变宽D：矩形系数增大，稳定性下降三：判断题1.LC谐振回路中，电容量增大时，谐振频率下降，品质因数将增大。
（）2.单谐振回路的Q值越大，谐振曲线越尖锐，则其通频带越窄，矩形系数越小.（）3.选择性是指放大器从各种不同频率中选出有用信号，抑制干扰信号的能力。
（）4.由于晶体管存在寄生电容，在高频时形成内反馈从而影响到调谐放大器工作的稳定性。
（）5.放大器的噪声系数定义为放大器输出端信噪比与输出端信噪比的比值，其值越大越好。
（）谐振功率放大器一、填空题1.丙类谐振功率放大器的特点是：晶体管基极偏压小于0，集电极电流为余弦脉冲，其导通角，故放大器具有很高的功率；放大器负载采用，用以，实现获得大功率输出。
振幅调制与解调练习题一、选择题1、为获得良好的调幅特性，集电极调幅电路应工作于 C 状态。
A ．临界B ．欠压C ．过压D ．弱过压2、对于同步检波器，同步电压与载波信号的关系是 CA 、同频不同相B 、同相不同频C 、同频同相D 、不同频不同相3、如图是 电路的原理方框图。
图中t t U u c m i Ω=cos cos ω；t u c ωcos 0= （ C ）A. 调幅B. 混频C. 同步检波D. 鉴相4、在波形上它的包络与调制信号形状完全相同的是 （ A ） A ．AM B ．DSB C ．SSB D ．VSB5、惰性失真和负峰切割失真是下列哪种检波器特有的失真 （ B ）A ．小信号平方律检波器B ．大信号包络检波器C ．同步检波器6、调幅波解调电路中的滤波器应采用 。
（ B ）A ．带通滤波器B ．低通滤波器C ．高通滤波器D ．带阻滤波器7、某已调波的数学表达式为t t t u 63102cos )102cos 1(2)(⨯⨯+=ππ，这是一个（ A ）A ．AM 波B ．FM 波C ．DSB 波D ．SSB 波8、AM 调幅信号频谱含有 （ D ）A 、载频B 、上边带C 、下边带D 、载频、上边带和下边带9、单频调制的AM 波，若它的最大振幅为1V ，最小振幅为0.6V ，则它的调幅度为( B )A ．0.1B ．0.25C ．0.4D ．0.610、二极管平衡调幅电路的输出电流中，能抵消的频率分量是 ( A )A ．载波频率ωc 及ωc 的偶次谐波B ．载波频率ωc 及ωc 的奇次谐波C ．调制信号频率ΩD ．调制信号频率Ω的偶次谐波11、普通调幅信号中，能量主要集中在 上。
( A )A ．载频分量B ．边带C ．上边带D ．下边带12、同步检波时，必须在检波器输入端加入一个与发射载波 的参考信号。
( C )A ．同频B ．同相C ．同幅度D ．同频同相13、用双踪示波器观察到下图所示的调幅波，根据所给的数值，它的调幅度为 （ C ）A ．0.2B ．0.8C ．0.67D ．0.114、下列哪种说法是正确的 （ C ）A ． 同步检波器要求接收端载波与发端载波频率相同、幅度相同 CB ． 同步检波器要求接收端载波与发端载波相位相同、幅度相同C ． 同步检波器要求接收端载波与发端载波频率相同、相位相同D ．同步检波器要求接收端载波与发端载波频率相同、相位相同、幅度相同15、模拟乘法器的应用很广泛，可以用作除以下哪种之外的电路 （ C ）A ．振幅调制B ．调幅波的解调C ．频率调制D ．混频16、调幅信号经过混频作用后， 将发生变化。
四川信息职业技术学院《高频电子线路》模拟考试试卷十班级姓名学号题目一二三四五六七八总分得分得分评分人一、填空题（每空1分，共20分）1．小信号调谐放大器按调谐回路的个数分和。
2．高频功率放大器主要用来放大高频信号，为了提高效率，一般工作在丙类状态。
3．电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为，发射极至基极之间的阻抗Z be性质应为，基极至集电极之间的阻抗Z cb性质应为。
4．振幅调制与解调、混频、频率调制与解调等电路是通信系统的基本组成电路。
它们的共同特点是将输入信号进行，以获得具有所需的输出信号，因此，这些电路都属于搬移电路。
5．调频波的频偏与调制信号的成正比，而与调制信号的无关，这是调频波的基本特征。
6．在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调幅度应为。
7．根据干扰产生的原因，混频器的干扰主要有、、和四种。
8．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是，在调频信号中是。
9．锁相环路由、和组成，它的主要作用是。
得分评分人二、单项选择题（每小题2分，共30分，将正确选项前的字母填在括号内）1．为了有效地实现集电极调幅，调制器必须工作在哪种工作状态（）A．临界B．欠压C．过压D．任意状态2．石英晶体谐振于并联谐振频率fp时，相当于LC回路的（）A．串联谐振现象B．并联谐振现象C．自激现象D．失谐现象3．判断下图是哪一类振荡器（）A．考毕兹电路B．哈特莱电路C．西勒电路D．克拉泼电路4．谐振功率放大器与调谐小信号放大器的区别是（）A．前者比后者电源电压高B．前者比后者失真小C．谐振功率放大器工作在丙类，调谐放大器工作在甲类D．谐振功率放大器输入信号小，调谐放大器输入信号大5．如下图a、b、c、d所示电路。
R、C为正常值，二极管为折线特性。
能完成检波的电路是（）。
6．石英晶体振荡器的主要优点是（）A．容易起振B．振幅稳定C．频率稳定度高D．减小谐波分量7．无线通信系统接收设备中的中放部分采用的是以下哪种电路（）A．调谐放大器B．谐振功率放大器C．检波器D．鉴频器8．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩsinΩt，则调相波的表达式为（）A．u PM(t)=U C cos（ωC t＋m P sinΩt）B．u PM(t)=U C cos（ωC t－m P cosΩt）C．u PM(t)=U C（1＋m P sinΩt）cosωC t D．u PM(t)=kUΩU C cosωC tsinΩt9．某超外差接收机的中频f I＝465kHz，输入信号载频fc＝810kHz，则本振信号频率为（）A．2085kHz B．1740kHz C．1275kHz D．1075kHz10．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调频信号中是（）A．ω（t）B．φ（t） C．Δω（t） D．Δφ（t）11．关于间接调频方法的描述，正确的是（）A．先对调制信号微分，再加到调相器对载波信号调相，从而完成调频B．先对调制信号积分，再加到调相器对载波信号调相，从而完成调频C．先对载波信号微分，再加到调相器对调制信号调相，从而完成调频D．先对载波信号积分，再加到调相器对调制信号调相，从而完成调频12．放大器的噪声系数N F是指（）A．输入端的信噪比/输出端的信噪比B．输出端的信噪比/输入端的信噪比C．输入端的噪声功率/输出端的噪声功率 D．输出端的噪声功率/输入端的噪声功率13．鉴频特性曲线的调整内容不包括（）A．零点调整B．频偏调整C．线性范围调整D．对称性调整14．某超外差接收机接收930kHz的信号时，可收到690kHz和810kHz信号，但不能单独收到其中一个台的信号，此干扰为（）A．干扰哨声B．互调干扰C．镜像干扰D．交调干扰15．调频信号u AM(t)=U C cos（ωC t＋m f sinΩt）经过倍频器后，以下说法正确的是（）A．该调频波的中心频率、最大频偏及Ω均得到扩展，但m f不变B．该调频波的中心频率、m f及Ω均得到扩展，但最大频偏不变C．该调频波的中心频率、最大频偏及m f均得到扩展，但Ω不变D．该调频波最大频偏、Ω及m f均得到扩展，但中心频率不变得分评分人三、判断题（每小题1分，共10分，正确的打“ ”，错误的打“×”。
振幅调制、检波（一）填空题1、检波的作用是从信号中还原出信号，具有检波作用的根本原因是在于检波器件的特性作用。
2、包络检波的组成是和。
适用于解调信号。
3、调制的方式有、、，它们分别由调制信号去控制高频载波的、、。
4、在模拟乘法器上接入调制信号和载波信号后，将产生和频谱分量。
5、普通调幅信号的与调制信号的相同。
6、大信号包络检波器是利用二极管和RC网络的滤波特性工作的。
（二）选择题1、调制的描述。
A）用载波信号去控制调制信号的某一参数，使该参数按一定的规律发生变化。
B）用调制信号去控制载波信号的某一参数，使该参数按一定的规律发生变化。
C）用调制信号去控制载波信号的某一参数，使该参数随调制信号的规律变化。
2、调幅的描述。
A）用调制信号去控制载波信号的振幅，使载波信号的振幅随调制信号的规律而变化。
B）用载波信号去控制调制信号的振幅，使载波信号的振幅随调制信号的规律而变化。
C）用调制信号去控制载波信号的振幅，使调制信号的振幅随载波信号的规律而变化。
3、调频的描述是。
A）用调制信号去控制载波信号的频率，使载波信号的频率随调制信号的规律而变化。
B）用载波信号去控制调制信号的频率，使载波信号的频率随调制信号的规律而变化。
C）用调制信号去控制载波信号的频率，使调制信号的频率随调制信号的规律而变化。
4、调相的描述是。
A）用调制信号去控制载波信号的相位，使载波信号的相位随调制信号的规律而变化。
B）用载波信号去控制调制信号的相位，使载波信号的相位随调制信号的规律而变化。
C）用调制信号去控制载波信号的相位，使调制信号的相位随调制信号的规律而变化。
5、鉴频的描述是。
A）调幅信号的解调B）调频信号的解调C）调相信号的解调6、鉴相的描述是。
A）调幅信号的解调B）调频信号的解调C）调相信号的解调7、调制器应用在通信系统的，解调器应用在通信系统的。
A）接收端B）发送端C）A和B8、单音调制的AM信号是由、和频率组成。
A）f c B）U cm C）ω c+ΩD）ω c－Ω9、AM信号的信息包含在中。
第四章振幅调制与解调电路思考题与习题一、填空题4 -1调制是用。
4-2调幅过程是把调制信号的频谱从低频搬移到载频的两侧，即产生了新的频谱分量，所以必须采用才能实现。
4-3在抑制载波的双边带信号的基础上，产生单边带信号的方法有和。
4-4、大信号检波器的失真可分为、、和。
4-5、大信号包络检波器主要用于信号的解调。
4-6 同步检波器主要用于和信号的解调。
二思考题4-1为什么调制必须利用电子器件的非线性特性才能实现？它和小信号放大在本质上有什么不同？4-2.写出图思4-2所示各信号的时域表达式,画出这些信号的频谱图及形成这些信号的方框图,并分别说明它们能形成什么方式的振幅调制。
图思4-2 4-3振幅检波器一般有哪几部分组成？各部分作用如何？4-4下列各电路能否进行振幅检波?图中RC为正常值,二极管为折线特性。
图思4-4三、习题4-1 设某一广播电台的信号电压u（t）=20（1+0.3cos6280t）cos6.33×106t(mV)，问此电台的载波频率是多少？调制信号频率是多少？4-2 有一单频调幅波，载波功率为100W，求当m a=1与m a=0.3时的总功率、边总功率和每一边频的功率。
4-3在负载R L=100某发射机的输出信号u（t）=4（1+0.5cos t）cos c t（V），求总功率、边频功率和每一边频的功率。
4-4 二极管环形调制电路如图题4-4所示，设四个二极管的伏安特性完全一致，均自原点出点些率为g d的直线。
调制信号uΩ(t)=UΩm cosΩt，载波电压u c(t)如图所示的对称方波，重复周期为T c=2π/ωc，并且有U cm>Uωm,试求输出电流的频谱分量。
图题4-44-5.画出如下调幅波的频谱,计算其带宽B和在100Ω负载上的载波功率P c,边带功率P SB和总功率P av。
(1)i=200(1+0.3cosπ×200t)cos2π×107t(mA)(2)u=0.lcos628×103t+0.lcos634.6×l03t(V)(3) 图题6.3-5所示的调幅波。
高频电子线路填空题1.通信系统由输入变换器、发送设备、信道、接收设备以及输出变换器组成。
2.在通信系统中，共用的基本单元电路除高频小信号放大器、高频功率放大器和正弦波振荡器以外，还有调制和解调、混频和反馈控制电路等。
3.RC相移振荡器中放大器应采用反相放大器；至少要三节基本RC相移网络。
4.LC串联谐振回路中，当工作频率小于谐振频率时，回路呈容性，LC并联谐振回路中，当工作频率小于谐振频率时，回路呈感性。
5.LC谐振回路有串联谐振和并联谐振两种谐振方式。
6.LC串联谐振回路品质因数（Q值）下降，频带变宽，选择性变差。
