第七章 思考题与习题7.1 什么是角度调制？解：用调制信号控制高频载波的频率（相位），使其随调制信号的变化规律线性变化的过程即为角度调制。
7.2 调频波和调相波有哪些共同点和不同点，它们有何联系？解：调频波和调相波的共同点调频波瞬时频率和调相波瞬时相位都随调制信号线性变化，体现在m f MF ∆=；调频波和调相波的不同点在：调频波m f m f k V Ω∆=与调制信号频率F 无关，但f m f k V M Ω=Ω与调制信号频率F 成反比；调相波p p m M k V Ω=与调制信号频率F 无关，但m f m f k V Ω∆=Ω与调制信号频率F 成正比；它们的联系在于()()d t t dtϕω=，从而具有m f MF ∆=关系成立。
7.3 调角波和调幅波的主要区别是什么？解：调角波是载波信号的频率（相位）随调制信号的变化规律线性变化，振幅不变，为等福波；调幅波是载波信号的振幅随调制信号的变化规律线性变化，频率不变，即高频信号的变化规律恒定。
7.4 调频波的频谱宽度在理论上是无限宽，在传送和放大调频波时，工程上如何确定设备的频谱宽度？ 解：工程上确定设备的频谱宽度是依据2m BW f =∆确定7.5为什么调幅波调制度 M a 不能大于1，而调角波调制度可以大于1？解：调幅波调制度 M a 不能大于，大于1将产生过调制失真，包络不再反映调制信号的变化规律；调角波调制度可以大于1，因为f fcmmV M k V Ω=。
7.6 有一余弦电压信号00()cos[]m t V t υωθ=+。
其中0ω和0θ均为常数，求其瞬时角频率和瞬时相位解： 瞬时相位 00()t t θωθ=+ 瞬时角频率0()()/t d t dt ωθω==7.7 有一已调波电压1()cos()m c t V A t t υωω=+，试求它的()t ϕ∆、()t ω∆的表达式。
如果它是调频波或调相波，它们相应的调制电压各为什么？解：()t ϕ∆＝21A t ω，()()12d t t A t dtϕωω∆∆==若为调频波，则由于瞬时频率()t ω∆变化与调制信号成正比，即()t ω∆＝()f k u t Ω＝12A t ω，所以调制电压()u t Ω＝1fk 12A t ω 若为调相波，则由于瞬时相位变化()t ϕ∆与调制信号成正比，即 ()t ϕ∆＝p k u Ω（t ）所以调制电压()u t Ω＝1pk 21A t ω 由此题可见，一个角度调制波可以是调频波也可以是调相波，关键是看已调波中瞬时相位的表达式与调制信号：与调制信号成正比为调相波，与调制信号的积分成正比（即瞬时频率变化与调制信号成正比）为调频波。
高频电子线路(胡宴如耿苏燕主编)习题解答目录第２章小信号选频放大器 1第3章谐振功率放大器 4第4章正弦波振荡器10第5章振幅调制、振幅解调与混频电路22第6章角度调制与解调电路38第7章反馈控制电路49第2章小信号选频放大器2.1 已知并联谐振回路的求该并联回路的谐振频率、谐振电阻及通频带。
[解]2.2 并联谐振回路如图P2.2所示，已知：信号源内阻负载电阻求该回路的谐振频率、谐振电阻、通频带。
[解]2.3 已知并联谐振回路的求回路的L和Q以及时电压衰减倍数。
如将通频带加宽为300 kHz，应在回路两端并接一个多大的电阻?[解]当时而由于所以可得2.4 并联回路如图P2.4所示,已知：。
试求该并联回路考虑到影响后的通频带及等效谐振电阻。
[解]2.5 并联回路如图P2.5所示，试求并联回路2－3两端的谐振电阻。
已知：(a)、、，等效损耗电阻，；(b) 、，、。
[解]2.6 并联谐振回路如图P2.6所示。
已知：，，，，，匝比，，试求谐振回路有载谐振电阻、有载品质因数和回路通频带。
[解] 将图P2.6等效为图P2.6(s)，图中2.7 单调谐放大器如图2.2.4(a)所示。
已知放大器的中心频率，回路线圈电感，，匝数匝，匝，匝，，晶体管的参数为：、、、。
试求该大器的谐振电压增益、通频带及回路外接电容Ｃ。
[解]2.8 单调谐放大器如图2.2.4(a)所示。
中心频率，晶体管工作点电流，回路电感，，匝比，，、，，试求该放大器的谐振电压增益及通频带。
[解]第３章谐振功率放大器3.1 谐振功率放大器电路如图3.1.1所示，晶体管的理想化转移特性如图P3.1所示。
已知：，，回路调谐在输入信号频率上，试在转移特性上画出输入电压和集电极电流波形，并求出电流导通角及、、的大小。
[解] 由可作出它的波形如图P3.1(2)所示。
根据及转移特性，在图P3.1中可作出的波形如(3)所示。
由于时，则。
因为，所以则得由于，，，则3.2 已知集电极电流余弦脉冲，试求通角，时集电极电流的直流分量和基波分量；若，求出两种情况下放大器的效率各为多少？[解] (1) ，，(2)?，，3.3 已知谐振功率放大器的，，，，试求该放大器的、、以及、、。
振幅调制与解调设计报告⾼频电⼦线路课程设计实验报告《振幅调制与解调电路设计》信息学院 09电⼦B班吴志平 0915212020⼀、设计⽬的：1、通过实验掌握调幅与检波的⼯作原理。
2、掌握⽤集成模拟乘法器实现全载波调幅和抑制波双边带调幅的⽅法和过程，并研究已调波与⼆输⼊信号的关系。
3、进⼀步了解调幅波的原理，掌握调幅波的解调⽅法。
4、掌握⽤集成电路实现同步检波的的⽅法。
5、掌握调幅系数测量与计算的⽅法。
⼆、设计内容：1．调测模拟乘法器MC1496正常⼯作时的静态值。
2．实现全载波调幅，改变调幅度，观察波形变化并计算调幅度。
3．实现抑⽌载波的双边带调幅波。
4．完成普通调幅波的解调5．观察抑制载波的双边带调幅波的解调三、设计原理：幅度调制就是载波的振幅（包络）受调制信号的控制作周期性的变化。
变化的周期与调制信号周期相同。
即振幅变化与调制信号的振幅成正⽐。
通常称⾼频信号为载波信号，低频信号为调制信号，调幅器即为产⽣调幅信号的装置。
调幅波的解调即是从调幅信号中取出调制信号的过程，通常称之为检波。
调幅波解调⽅法有⼆极管包络检波器和同步检波器，在此，我们主要研究同步检波器。
同步检波器：利⽤⼀个和调幅信号的载波同频同相的载波信号与调幅波相乘，再通过低通滤波器滤除⾼频分量⽽获得调制信号。
本设计采⽤集成模拟器1496来构成调幅器和解调器。
图4－1为1496芯⽚内部电路图，它是⼀个四象限模拟乘法器的基本电路，电路采⽤了两组差动对由V1—V4组成，以反极性⽅式相连接；⽽且两组差分对的恒流源⼜组成⼀对差分电路，即V5与V6，因此恒流源的控制电压可正可负，以此实现了四象限⼯作。
D、V7、V8为差动放⼤器 V5与 V6的恒流源。
进⾏调幅时，载波信号加在 V1—V4的输⼊端，即引脚的⑧、⑩之间；调制信号加在差动放⼤器V5、V6的输⼊端，即引脚的①、④之间，②、③脚外接 1KΩ电位器，以扩⼤调制信号动态范围，⼰调制信号取⾃双差动放⼤器的两集电极（即引出脚（6）、（12）之间）输出。
高频电子线路复习第一章绪论一、习题1.通信系统由哪些部分组成？各组成部分的作用是什么？2.无线电通信为什么要进行调制？常用的模拟调制方式有哪些？3.小信号谐振放大器的主要特点是以作为放大器的交流负载，具有和功能。
4.放大电路直流通路和交流通路画法的要点是：画直流通路时，把视为开路；画交流通路时，把视为短路。
5.石英晶体振荡器是利用石英晶体的工作的，其频率稳定度很高，通常可分为和两种。
6.通常将携带有信息的电信号称为，未调制的高频振荡信号称为，通过调制后的高频振荡信号称为。
7.接收机分为和两种。
一、习题1.无线电通信中，信号是以电磁波形式发射出去的。
它的调制方式有、、。
针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。
2.通信系统由输入变换器、、、以及输出变换器组成。
3.无线电波的三种传播方式是什么？各有什么特点？4.为什么发射台要将信号调制到高频载波上再发送？6.无线电广播发送和接收设备由哪些主要部分组成？7.将下列采用调幅方式实现的无线通信系统中的超外差式接收机的组成框图补充完整。
高频小信号检波器放大器第二章选频网络一、习题1.在调谐放大器的LC回路两端并上一个电阻R，可以（）。
A.提高回路的Q值B.提高谐振频率C.加宽通频带D.减小通频带2.正弦振荡器中选频网络的作用是（）。
A.产生单一频率的正弦波B.提高输出信号的振幅C.保证电路起振D.降低输出信号的振幅3.在一块正常放大的电路板上，测得某三极管的三个极对地电位如图所示，则管子的导电类型以及管脚自左至右的顺序分别为（）。
A.NPN型、becB.NPN型、ebcC.NPN型、ecbD.NPN型、bce4.LC谐振回路有和两种谐振方式。
5.LC并联谐振回路的品质因数越高，则越窄。
6.并联谐振回路如图所示，已知：Ｃ=300pF，L=390uF，Ｑ空=100，信号源内阻R S=100kΩ，负载电阻R L=200kΩ。
求该回路的谐振频率、谐振电阻、通频带。

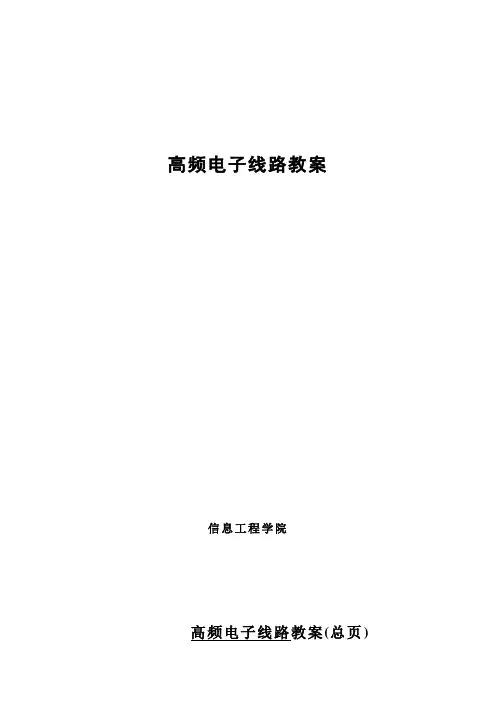

高频电子线路教案信息工程学院高频电子线路教案(总页)第 3 讲时间：第 1 周3.1 高频小信号放大器3.1.1 高频小信号放大器工作原理3.1.2 放大器性能分析3.1.3 高频谐振放大器的稳定性3.1.4 多级谐振放大器3.1.5 高频集成放大器3.2 高频功率放大器的原理和特性3.2.1 丙类功放的工作原理3.2.2 高频谐振功率放大器的工作状态3.2.3 高频功放的外部特性3.3 高频功率放大器的高频效应3.4 高频功率放大器的实际线路3.4.1 直流馈电线路3.4.2 输出匹配网络3.4.3 高频功放的实际线路举例3.5 其他高频功放、功率合成器与射频模块放大器 3.5.1 D（丁）类高频功率放大器3.5.2 功率合成与分配器3.5.3 射频模块放大器3.1 高频小信号放大器高频小信号放大器的特点：（1）增益高（2）▲频带选择性好（3）稳定性高（4）噪音系数小3.1.1 高频小信号放大器工作原理3.1.2 放大器性能分析1．晶体管的高频等效电路2．单调谐放大器的性能参数(1) 电压放大倍数K(2) 输入导纳Y i(3) 输出导纳Y o(4) 通频带B 0.707与矩形系数Kr 0.13.1.3 高频谐振放大器的稳定性1．放大器的稳定性分析2. 提高放大器稳定性的方法（1）选择C‘bc比较小的晶体管，使反馈作用减弱（2）在电路设计上采取措施，减小反馈的作用，实现“单向化”▲中和法▲失配法对上一讲的回顾3.2.3 高频功放的外部特性1．高频功放的负载特性2．高频功放的振幅特性3．高频功放的调制特性（1）基极调制特性（2）集电极调制特性4. 高频功放的调谐特性3.5.2 功率合成器与分配器1. 功率合成器的作用2.魔T混合网络（1）合成网络（2）分配网络6.1 振幅调制6.1.1振幅调制信号分析例6-16.1.2 振幅调制电路6.2 调幅信号的解调6.2.1 调幅解调的方法6.2.2 二极管峰值包络检波器6.2.3 同步检波器例 6-26.3 混频6.3.1 混频的概述6.3.2 混频电路6.4 混频器的干扰6.4.1 信号与本振的自身组合干扰6.4.2 外来干扰与本振的组合干扰6.4.3 交叉调制干扰(交调干扰)6.4.4 互调干扰6.4.5 包络失真和阻塞干扰6.4.6 倒易混频总结本章内容简介6.1 振幅调制6.1.1振幅调制信号分析1.AM调幅波的分析已调波的振幅随调制信号线性变化，即调幅波的包络线性正比于调制信号。
标准答案(一)一、填空题（每空1分，共30分）1、无线电通信中，信号是以电磁波形式发射出去的。
它的调制方式有调幅、调频、调相。
2、针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。
3、在单调谐放大器中，矩形系数越接近于1、其选择性越好；在单调谐的多级放大器中，级数越多，通频带越窄、（宽或窄），其矩形系数越（大或小）小。
4、调幅波的表达式为：uAM（t）= 20（1 +0.2COS100πt）COS107πt（V）；调幅波的振幅最大值为24V，调幅度Ma为20℅，带宽fBW为100Hz，载波fc为5*106Hz。
5、在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。
6、调频电路有直接调频、间接调频两种方式。
8、反馈式正弦波振荡器按照选频网络的不同，可分为LC、RC、石英晶振等三种。
9、变频器可由混频器、和带通滤波器两部分组成。
10、列出三个常见的频谱搬移电路调幅、检波、变频。
11、用模拟乘法器非线性器件实现调幅最为理想。
二、选择题（每小题2分、共20分）将一个正确选项前的字母填在括号内1、下列哪种信号携带有调制信号的信息（C ）A、载波信号B、本振信号C、已调波信号2、小信号谐振放大器的主要技术指标不包含（B ）A、谐振电压增益B、失真系数C、通频带D、选择性3、丙类谐振功放其谐振回路调谐于（ A ）分量A、基波B、二次谐波C、其它高次谐波D、直流分量4、并联型石英晶振中，石英谐振器相当于（C ）元件A、电容B、电阻C、电感D、短路线5、反馈式正弦波振荡器的起振条件为（ B ）A、|AF|=1，φA+φF= 2nπB、|AF| >1，φA+φF = 2nπC、|AF|>1，φA+φF ≠2nπD、|AF| =1，φA+φF ≠2nπ6、要实现集电极调制特性应使功放工作在（B ）状态A、欠压状态B、过压状态C、临界状态D、任意状态7、自动增益控制可简称为（ B ）A、MGCB、AGCC、AFCD、PLL8、利用非线性器件相乘作用来实现频率变换其有用项为（ B ）A、一次方项B、二次方项C、高次方项D、全部项9、如右图所示的电路是（D ）A、普通调幅电路B、双边带调幅电路C、混频器D、同步检波器10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（B）A、频率失真B、惰性失真C、负峰切割失真D、截止失真三、判断题，对的打“√”,错的打“×”（每空1分，共10分）1、谐振放大器是采用谐振回路作负载的放大器。
第1章绪论自测题一、填空题1．从广义上来讲，无论是用任何方法、通过任何媒介完成都称为通信。
2．1864年英国物理学家从理论上预见了电磁波的存在，1887年德国物理学家以卓越的实验技巧证实了电磁波是客观存在的。
此后，许多国家的科学家都在纷纷研究如何利用电磁波来实现信息的传输，其中以的贡献最大，使无线电通信进入了实用阶段。
3．标志着电子技术发展史上的三大里程碑分别是、和。
4．一个完整的通信系统由、和组成。
5．发送设备的主要任务是，接收设备的主要任务是。
6．调制是用低频信号控制高频载波的、或。
7．比短波波长更短的无线电波称为，不能以和方式传播，只能以方式传播。
8．短波的波长较短，地面绕射能力，且地面吸收损耗，不宜沿传播，短波能被电离层反射到远处，主要以方式传播。
9．在无线广播调幅接收机中，天线收到的高频信号经、、、后送入低频放大器的输入端。
答案：1．信息的传递；2．麦克斯韦，赫兹，马克尼；3．电子管，晶体管，集成电路；4．发送设备，信道，接收设备；5．调制和放大，选频、放大和解调；6．振幅，频率，相位；7．超短波，地波，天波，空间波；8．弱、较大、地表、天波；9．高频小信号放大器，混频器，中频放大器，检波器。
二、选择题1．1978年，美国贝尔实验室研制成功的第一代模拟移动通信技术是。
A ．CDMAB ．TDMAC ．FDMAD ．GSM2．2000年，国际电信联盟从10种第三代地面候选无线接口技术方案中最终确定了三个通信系统的接口技术标准，其中，以中国大唐电信集团为代表提出的 。
A ．CDMAB ．WCDMAC ．TD-SCDMAD ．CDMA20003．无线电波的速率为c ，波长为λ，频率为f ，三者之间的正确关系是 。
A ．/c f λ=B ．/c f λ=C ．/f c λ=D ．/f c λ=4．为了有效地发射电磁波，天线尺寸必须与辐射信号的 。
A ．频率相比拟B ．振幅相比拟C ．相位相比拟D ．波长相比拟5．有线通信的传输信道是 。

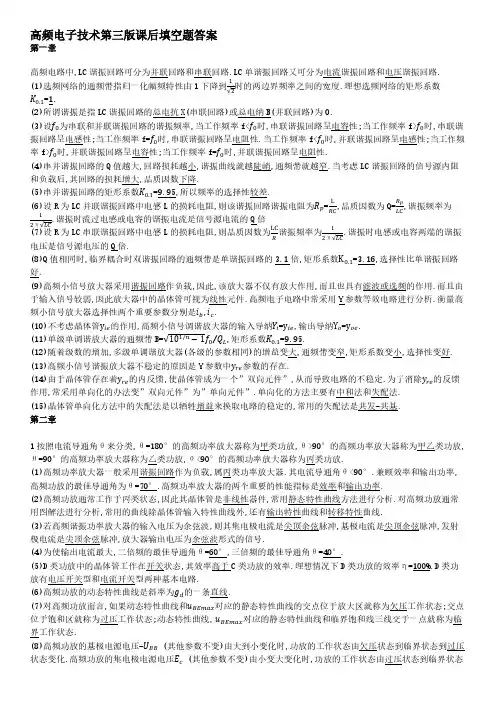

高频电子技术第三版课后填空题答案第一章高频电路中,LC 谐振回路可分为并联回路和串联回路.LC 单谐振回路又可分为电流谐振回路和电压谐振回路.(1)选频网络的通频带指归一化幅频特性由1下降到时的两边界频率之间的宽度.理想选频网络的矩形系数K 0.1=1. (2)所谓谐振是指LC 谐振回路的总电抗X(串联回路)或总电纳B(并联回路)为0.(3)设f 0为串联和并联谐振回路的谐振频率,当工作频率f<f 0时,串联谐振回路呈电容性;当工作频率f>f 0时,串联谐振回路呈电感性;当工作频率f=f 0时,串联谐振回路呈电阻性.当工作频率f<f 0时,并联谐振回路呈电感性;当工作频率f>f 0时,并联谐振回路呈电容性;当工作频率f=f 0时,并联谐振回路呈电阻性.(4)串并谐振回路的Q 值越大,回路损耗越小,谐振曲线就越陡峭,通频带就越窄.当考虑LC 谐振回路的信号源内阻和负载后,其回路的损耗增大,品质因数下降.(5)串并谐振回路的矩形系数K 0.1=9.95,所以频率的选择性较差.(6)设R 为LC 并联谐振回路中电感L 的损耗电阻,则该谐振回路谐振电阻为R p =L RC,品质因数为Q=R p LC ,谐振频率为.谐振时流过电感或电容的谐振电流是信号源电流的Q 倍 (7)设R 为LC 串联谐振回路中电感L 的损耗电阻,则品质因数为LCR 谐振频率为.谐振时电感或电容两端的谐振电压是信号源电压的Q 倍.(8)Q 值相同时,临界耦合时双谐振回路的通频带是单谐振回路的3.1倍,矩形系数K 0.1=3.16,选择性比单谐振回路好. (9)高频小信号放大器采用谐振回路作负载,因此,该放大器不仅有放大作用,而且也具有滤波或选频的作用.而且由于输入信号较弱,因此放大器中的晶体管可视为线性元件.高频电子电路中常采用Y 参数等效电路进行分析.衡量高频小信号放大器选择性两个重要参数分别是i b ,i c .(10)不考虑晶体管y ie 的作用,高频小信号调谐放大器的输入导纳Y i =y ie ,输出导纳Y o =y oe . (11)单级单调谐放大器的通频带B=1/n 0/Q L ,矩形系数K 0.1=9.95.(12)随着级数的增加,多级单调谐放大器(各级的参数相同)的增益变大,通频带变窄,矩形系数变小,选择性变好.(13)高频小信号谐振放大器不稳定的原因是Y 参数中y re 参数的存在.(14)由于晶体管存在着y re 的内反馈,使晶体管成为一个”双向元件”,从而导致电路的不稳定.为了消除y re 的反馈作用,常采用单向化的办法变”双向元件”为”单向元件”.单向化的方法主要有中和法和失配法. (15)晶体管单向化方法中的失配法是以牺牲增益来换取电路的稳定的,常用的失配法是共发-共基.第二章1按照电流导通角θ来分类,θ=180°的高频功率放大器称为甲类功放,θ>90°的高频功率放大器称为甲乙类功放,θ=90°的高频功率放大器称为乙类功放,θ<90°的高频功率放大器称为丙类功放.(1)高频功率放大器一般采用谐振回路作为负载,属丙类功率放大器.其电流导通角θ<90°.兼顾效率和输出功率,高频功放的最佳导通角为θ=70°.高频功率放大器的两个重要的性能指标是效率和输出功率.(2)高频功放通常工作于丙类状态,因此其晶体管是非线性器件,常用静态特性曲线方法进行分析.对高频功放通常用图解法进行分析,常用的曲线除晶体管输入特性曲线外,还有输出特性曲线和转移特性曲线.(3)若高频谐振功率放大器的输入电压为余弦波,则其集电极电流是尖顶余弦脉冲,基极电流是尖顶余弦脉冲,发射极电流是尖顶余弦脉冲,放大器输出电压为余弦波形式的信号.(4)为使输出电流最大,二倍频的最佳导通角θ=60°,三倍频的最佳导通角θ=40°.(5)D 类功放中的晶体管工作在开关状态,其效率高于C 类功放的效率.理想情况下D 类功放的效率η=100%.D 类功放有电压开关型和电流开关型两种基本电路.(6)高频功放的动态特性曲线是斜率为g d 的一条直线.(7)对高频功放而言,如果动态特性曲线和u BEmax 对应的静态特性曲线的交点位于放大区就称为欠压工作状态;交点位于饱和区就称为过压工作状态;动态特性曲线, u BEmax 对应的静态特性曲线和临界饱和线三线交于一点就称为临界工作状态.(8)高频功放的基极电源电压-U BB (其他参数不变)由大到小变化时,功放的工作状态由欠压状态到临界状态到过压状态变化.高频功放的集电极电源电压E c (其他参数不变)由小变大变化时,功放的工作状态由过压状态到临界状态到欠压状态变化.高频功放的输入信号幅度U bm (其他参数不变)由小到大变化时, 功放的工作状态由欠压状态到临界状态到过压状态变化.高频功放的负载R p (其他参数不变)由小到大变化时, 功放的工作状态由欠压状态到临界状态到过压状态变化.(9)C类功放在欠压工作状态相当于一个恒流源;而在过压工作状态相当于一个恒压源.集电极调幅电路中的高频功放应工作在过压工作状态;而基极调幅电路中的高频功放应工作在欠压工作状态.发射机末级通常是高频功放,此功放工作在临界工作状态.(10)高频功率放大器在临界工作状态时输出功率最大,在过压工作状态时效率最高.(11)当高频功率放大器用作振幅限幅器时,放大器应工作在过压工作状态;用作线性功率放大器时应应工作在欠压工作状态.当高频功率放大器放大振幅调制信号时,放大器应工作在过压工作状态,放大等振幅信号时应工作在欠压工作状态.(12)假设高频功放开始工作于临界状态,且负载回路处于谐振状态,当回路失谐时,功放会进入弱过压工作状态.高频功率放大器通常采用I co指示负载回路的调谐.(13)高频功放中需考虑的直流馈电电路有集电极馈电电路和基极馈电电路两种.集电极馈电电路的馈电方式有串联和并联两种.基极馈电电路的馈电方式有串联和并联两种.对于基极馈电电路而言, 采用并联电路来产生基极偏置电压.第三章、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、(1)振荡器是一个能自动地将直流能量转换成一定波形交流能量的转换电路,所以说振荡器是一个能量转换器.(2)按照形成振荡原理来看,振荡器可分为反馈式振荡器和负阻式振荡器;按照所产生的波形来看,振荡器可分为正弦波振荡器和非正弦波振荡器;按照选频网络所采用的器件来看,振荡器可分为LC振荡器,晶体振荡器,RC振荡器和压控振荡器;按照反馈网络的构成器件来看,正弦波振荡器可分为互感耦合LC正弦波振荡器,电容三点式正弦波振荡器,电感三点式正弦波振荡器.(3)一个正反馈振荡器必须满足三个条件,即起振条件,平衡条件,稳定条件.(4)正弦波振荡器的振幅起振条件是|T(ω0)|>1,相位起振条件是φT(ω0)=2πn.正弦波振荡器的振幅平衡条件是|T(ω0)|=1, 相位平衡条件是φT(ω0)=2πn.正弦波振荡器的振幅平衡状态的稳定条件是(∂T(ω0)/∂ u i)| u i<0,相位平衡状态的稳定条件是∂φT/∂ω<0.(5)振荡器在起振初期工作在小信号甲类线性状态,因此晶体管可以用Y参数等效电路进行简化,达到等幅振荡时,放大器进入丙类工作状态.(6)LC三点式振荡器电路组成原则是与发射极相连接的两个电抗元件必须性质相同,而不与发射极相连接的电抗元件与前者必须为相反元件.(7)电容反馈三点式振荡器的输出波形比较好,电感反馈三点式的输出波形比较差.但是两种三点式振荡器的共同缺点是频率稳定度不高.(8)石英晶体具有一种特殊的物理性能,即压电效应和反压电效应.当f q<f<f p时,石英晶体阻抗呈电感性;f=f q时,石英晶体阻抗为电阻性;f>f p时,石英晶体阻抗呈电容性.(9)晶体谐振器与一般LC谐振回路相比,它具有如下特点,石英晶振品质因数非常高,所以其频率稳定度高;晶体的接入系数非常小.(10)并联型晶体振荡器中,晶体等效为电感元件,其振荡频率满足f q<f<f p;串联型晶体振荡器中,晶体等效为短路元件,其振荡频率为f q(11)并联型晶体振荡器中,晶体若接在晶体管c,b极或b,e之间,这样组成的电路分别称为皮尔斯振荡器和密勒振荡器.(12)密勒振荡电路通常不采用双极型晶体管,而是采用输入阻抗高的场效应管.密勒振荡电路比皮尔斯振荡电路稳定度低.第四章频率变换电路可分为线性变换电路和非线性变换电路.(1)在高频电路中常用的非线性元器件有PN结二极管,晶体三极管,变容二极管等.(2)非线性器件的基本特征是:伏安特性曲线不是直线;会产生新的频率分量;不满足叠加原理(3)高频电路中常用的非线性电路分析方法有:图解法,幂级数分析法,线性时变电路分析法,开关函数分析法等(4)当非线性器件正向偏置,又有两个幅值相差较大的信号作用时,可采用幂级数分析法进行分析;当非线性器件正向偏置,且激励信号较小时,可采用线性时变电路分析法进行分析.当非线性器件反向偏置,且激励信号较大时,可采用开关函数分析法进行分析.(5)大信号u c (t)=U cm cos ωc t,小信号u Ω(t)= U Ωm cos Ωt 同时作用于非线性元器件时,根据幂级数分析法分析可知流过非线性元件的电流所含有的频率成分有p ωc ,qΩ及其组合频率分量q ωc ±pΩ.(6)非线性器件的伏安特性为i=a 1u+a 2u 2,其中信号电压为u= U cm cos ωc t+U Ωm cosΩt+12 U Ωm cos2Ωt 式中, ωc >>Ω,则电流i 中的组合频率分量为ωc ±Ω, ωc ±2Ω.(7)相乘器是实现两个信号的相乘,在频域中完成搬移功能的器件,在高频电子电路中具有十分广泛的用途.(8)Gilbert 相乘器单元电路是一个四象限模拟乘法器,其缺点是线性范围小.具有设计负反馈的Gilbert 相乘器是一个四象限模拟乘法器,它相比于Gilbert 相乘器单元电路改进之处在于线性范围扩大.线性化Gilbert 相乘器是一个四象限模拟乘法器,它相比于具有设计负反馈电阻的Gilbert 相乘器改进之处在于温度稳定性好.二象限变跨导模拟相乘器的电路结构实际上是一个恒流源差分放大电路;它只能实现二象限相乘.(9)模拟乘法器芯片MC1596的那本电路是一个具有射级负反馈的双平衡Gilbert 相乘器电路;BG314的内部电路是一个线性化双平衡Gilbert 相乘器电路.第五章。
第2章 选频网络1.有一并联回路在某频段内工作，频段最低频率为535kHz ，最高频率为1605kHz 。
现有两个可变电容器，一个电容器的最小电容量为12pF ，最大电容量为100pF ；另一个电容器的最小电容量为15pF ，最大电容量为450pF 。
试问：1）应采用哪一个可变电容器，为什么？2）回路电感应等于多少？3）绘出实际的并联电路图。
（答案：1）选15450pF pF 的电容；2）180H μ）2.给定串联谐振回路的001.5,100,f MHz C pF ==谐振时电阻Ω=5R 。
试求0Q 和0L 。
又若信号源电压振幅1sm V mV =，求谐振时回路中的电流0I 以及回路元件上的电压0L m V 和0C m V 。
（答案：0212.2Q =；0112.6L H μ=；00.2I mA =； 00212.2L m C m V V mV ==）3.串联回路如图1所示。
信号源频率01f MHz =，电压振幅0.1sm V V =。
将11端短接，电容C 调到100pF 时谐振。
此时，电容C 两端的电压为10V 。
如11端开路再串接一阻抗X Z （电阻与电容串联），则回路失谐，C 调到200pF时重新谐振，总电容两端电压变为 2.5sm V V =。
试求线圈的电感量L 、回路品质因数0Q 值以及未知阻抗X Z 。
（答案：253L H μ=；0100Q =；47.7X R =Ω；200X C pF =） 图14.给定并联谐振回路的MHz f 50=，pF C 50=，通频带kHz f 15027.0=∆。
试求电感L 、品质因数0Q 以及对信号源频率为MHz 5.5时的失调。
又若把7.02f ∆加宽至kHz 300，应在回路两端再并联上一个阻值多大的电阻？（答案：20L H μ=；033.3Q =；6.36ξ=；21L R k =Ω）5.并联谐振回路如图2所示。
已知通频带7.02f ∆，电容C 。
《高频电子电路》(王卫东版)课后答案下载《高频电子电路》(王卫东版)内容简介绪论0.1通信系统的组成0.2发射机和接收机的组成0.3本书的研究对象和任务第1章高频小信号谐振放大器1.1LC选频网络1.1.1选频网络的基本特性1.1.2LC选频回路1.1.3LC阻抗变换网络__1.1.4双耦合谐振回路及其选频特性1.2高频小信号调谐放大器1.2.1晶体管的高频小信号等效模型1.2.2高频小信号调谐放大器1.2.3多级单调谐放大器__1.2.4双调谐回路谐振放大器__1.2.5参差调谐放大器1.2.6谐振放大器的稳定性1.3集中选频放大器1.3.1集中选频滤波器1.3.2集成宽带放大器1.3.3集成选频放大器的应用1.4电噪声1.4.1电阻热噪声1.4.2晶体三极管噪声1.4.3场效应管噪声1.4.4噪声系数__小结习题1第2章高频功率放大器2.1概述2.2高频功率放大器的工作原理 2.2.1工作原理分析2.2.2功率和效率分析2.2.3D类和E类功率放大器简介 2.2.4丙类倍频器2.3高频功率放大器的动态分析----------DL2.FBD2.3.1高频功率放大器的动态特性 2.3.2高频功率放大器的负载特性2.3.3高频功率放大器的调制特性2.3.4高频功率放大器的放大特性2.3.5高频功率放大器的调谐特性2.3.6高频功放的高频效应2.4高频功率放大器的实用电路2.4.1直流馈电电路2.4.2滤波匹配网络2.4.3高频谐振功率放大器设计举例2.5集成高频功率放大电路简介2.6宽带高频功率放大器与功率合成电路2.6.1宽带高频功率放大器2.6.2功率合成电路__小结习题2第3章正弦波振荡器3.1概述3.2反馈型自激振荡器的工作原理 3.2.1产生振荡的基本原理3.2.2反馈振荡器的振荡条件3.2.3反馈振荡电路的判断3.3LC正弦波振荡电路3.3.1互感耦合LC振荡电路3.3.2三点式LC振荡电路3.4振荡器的频率稳定度3.4.1频率稳定度的定义3.4.2振荡器的稳频原理3.4.3振荡器的稳频措施3.5晶体振荡器3.5.1石英晶体谐振器概述3.5.2晶体振荡器电路3.6集成电路振荡器3.6.1差分对管振荡电路3.6.2单片集成振荡电路E16483.6.3运放振荡器3.6.4集成宽带高频正弦波振荡电路3.7压控振荡器3.7.1变容二极管3.7.2变容二极管压控振荡器3.7.3晶体压控振荡器__3.8RC振荡器3.8.1RC移相振荡器3.8.2文氏电桥振荡器__3.9负阻振荡器3.9.1负阻器件的基本特性----------DL3.FBD3.9.2负阻振荡电路 3.10振荡器中的几种现象3.10.1间歇振荡3.10.2频率拖曳现象3.10.3振荡器的频率占据现象3.10.4寄生振荡__小结习题3第4章频率变换电路基础4.1概述4.2非线性元器件的特性描述4.2.1非线性元器件的基本特性4.2.2非线性电路的工程分析方法4.3模拟相乘器及基本单元电路4.3.1模拟相乘器的基本概念4.3.2模拟相乘器的基本单元电路4.4单片集成模拟乘法器及其典型应用 4.4.1MC1496/MC1596及其应用4.4.2BG314(MC1495/MC1595)及其应用 4.4.3第二代、第三代集成模拟乘法器 __小结习题4第5章振幅调制、解调及混频5.1概述5.2振幅调制原理及特性5.2.1标准振幅调制信号分析5.2.2双边带调幅信号5.2.3单边带信号5.2.4AM残留边带调幅5.3振幅调制电路5.3.1低电平调幅电路5.3.2高电平调幅电路5.4调幅信号的解调5.4.1调幅波解调的方法5.4.2二极管大信号包络检波器5.4.3同步检波----------DL4.FBD5.5混频器原理及电路 5.5.1混频器原理5.5.2混频器主要性能指标5.5.3实用混频电路5.5.4混频器的干扰5.6AM发射机与接收机5.6.1AM发射机5.6.2AM接收机5.6.3TA7641BP单片AM收音机集成电路 __小结习题5第6章角度调制与解调6.1概述6.2调角信号的分析6.2.1瞬时频率和瞬时相位6.2.2调角信号的分析与特点6.2.3调角信号的频谱与带宽6.3调频电路6.3.1实现调频、调相的方法6.3.2压控振荡器直接调频电路6.3.3变容二极管直接调频电路6.3.4晶体振荡器直接调频电路6.3.5间接调频电路6.4调频波的解调原理及电路6.4.1鉴频方法及其实现模型6.4.2振幅鉴频器6.4.3相位鉴频器6.4.4比例鉴频器6.4.5移相乘积鉴频器6.4.6脉冲计数式鉴频器6.5调频制的`抗干扰性及特殊电路6.5.1调频制中的干扰及噪声6.5.2调频信号解调的门限效应6.5.3预加重电路与去加重电路6.5.4静噪声电路6.6FM发射机与接收机6.6.1调频发射机的组成6.6.2集成调频发射机6.6.3调频接收机的组成6.6.4集成调频接收机__小结习题6----------DL5.FBD第7章反馈控制电路 7.1概述7.2反馈控制电路的基本原理与分析方法 7.2.1基本工作原理7.2.2数学模型7.2.3基本特性分析7.3自动增益控制电路7.3.1AGC电路的工作原理7.3.2可控增益放大器7.3.3实用AGC电路7.4自动频率控制电路7.4.1AFC电路的组成和基本特性7.4.2AFC电路的应用举例7.5锁相环路7.5.1锁相环路的基本工作原理7.5.2锁相环路的基本应用7.6单片集成锁相环电路简介与应用 7.6.1NE5627.6.2NE562的应用实例__小结习题7第8章数字调制与解调8.1概述8.2二进制振幅键控8.2.12ASK调制原理8.2.22ASK信号的解调原理8.3二进制频率键控8.3.12FSK调制原理8.3.22FSK解调原理8.4二进制相移键控8.4.12PSK调制原理8.4.22PSK解调原理8.5二进制差分相移键控8.5.12DPSK调制原理8.5.22DPSK解调原理__小结习题8第9章软件无线电基础9.1概述9.2软件无线电的关键技术 9.3软件无线电的体系结构 9.4软件无线电的应用__小结习题9附录A余弦脉冲分解系数表部分习题答案参考文献《高频电子电路》(王卫东版)图书目录本书为普通高等教育“十二五”、“十一五”国家级规划教材。
高频电路原理与分析实验报告组员：学号：班级：电子信息工程实验名称：振幅调制指导教师：一、实验目的1．通过实验了解振幅调制的工作原理。
2．掌握用MC1496来实现AM和DSB的方法，并研究已调波与调制信号，载波之间的关系。
3．掌握用示波器测量调幅系数的方法。
二．实验内容1．用示波器观察正常调幅波（AM）波形，并测量其调幅系数。
2．用示波器观察平衡调幅波（抑制载波的双边带波形DSB）波形。
3．用示波器观察调制信号为方波、三角波的调幅波。
三．实验步骤1．实验准备（1）插装好集成乘法器调幅，混频与同步解调模块，接通实验箱电源，模块上电源指示灯和运行指示灯闪亮。
（2）调制信号源：采用实验箱上的低频信号源，其参数调节如下（示波器监测）：•频率范围：1kHz•输出峰-峰值：4V（3）载波源：采用实验箱上的高频信号源：•工作频率：2.1MHz（也可采用其它频率）；•输出幅度（峰-峰值）：200mV，用示波器观测。
2．DSB（抑制载波双边带调幅）波形观察用鼠标点击显示屏，选择实验项目中“高频原理实验”，然后再选择“集成乘法器调幅实验”，显示屏上会显示集成乘法器调幅的原理实验电路，可调电位器可通过鼠标来调整。
（1）DSB信号波形观察将高频信号源输出的载波接入载波输入端（6P1），低频调制信号接入音频输入端（6P2）。
示波器CH1接调制信号6P2，示波器CH2接调幅输出端（6TP3），调整6W1即可观察到调制信号及其对应的DSB信号波形。
其波形如图5-12所示，如果观察到的DSB波形不对称，应微调6W1电位器。
图1图2 图3图4（2）DSB信号反相点观察为了清楚地观察双边带信号过零点的反相，必须降低载波的频率。
本实验可将载波频率降低为100KHZ，幅度仍为200mv。
调制信号仍为1KHZ（幅度峰-峰值4V）。
增大示波器X轴扫描速率，仔细观察调制信号过零点时刻所对应的DSB信号，过零点时刻的波形应该反相，如图5-13所示。
《高频电子线路》振幅调制与解调实验报告课程名称：高频电子线路实验类型：设计型实验项目名称：振幅调制与解调一、实验目的和要求通过实验，学习振幅调制与解调的工作原理、电路组成和调试方法，学习用差分对电路实现AM调制和包络检波电路的设计方法，利用Multisim仿真软件进行仿真分析实验。
二、实验内容和原理1、实验原理幅度调制就是载波的振幅(包络)受调制信号的控制作周期性的变化。
变化的周期与调制信号周期相同。
即振幅变化与调制信号的振幅成正比。
通常称高频信号为载波信号。
调幅波的解调是调幅的逆过程，即从调幅信号中取出调制信号，通常称之为检波。
调幅波解调方法主要有二极管峰值包络检波器，同步检波器。
2、实验内容（1）设计单差对管实现AM调幅信号电路图。
（2）在电路中双端输入频率为1MHz的载波信号，单端输入频率为10kHz的调制信号，模拟仿真产生AM信号，并用双踪示波器观察调制信号和AM信号波形。
（3）用频谱分析仪测试AM信号的频谱，并进行理论分析对比。
（4）对AM信号采用包络检波，设计检波电路，仿真分析，用双踪示波器观察检波后的调制信号波形。
（5）混频实验仿真分析。
三、主要仪器设备计算机、Multisim仿真软件、双踪示波器、函数发生器、频谱分析仪、直流电源。
