卧式螺带混合机卧式螺带混合机是一种广泛应用于制药、食品、化工、冶金等行业的重要设备。
它主要用于将多种粉状、颗粒状物料进行混合，以达到均匀混合的目的。
本文将介绍卧式螺带混合机的原理、结构、工作过程以及其在各个行业中的应用。
一、原理卧式螺带混合机采用了螺旋叶片的混合方式。
在机器的搅拌腔内，螺旋叶片不断旋转，使物料在混合机内进行循环和翻转，从而实现物料的均匀混合。
螺旋叶片的设计和转速可根据物料的性质和混合效果的要求进行调整。
二、结构卧式螺带混合机由主机、传动装置、进料口、出料口、搅拌腔等多个部分组成。
主机是混合机的核心部分，通过传动装置带动螺旋叶片旋转。
进料口用于将物料加入混合机，出料口用于将混合好的物料取出。
搅拌腔是放置物料和螺旋叶片的空间，其形状和大小也会影响混合效果。
三、工作过程卧式螺带混合机的工作过程是一个连续的循环过程。
首先，将待混合的物料通过进料口加入搅拌腔。
随后，螺旋叶片开始旋转，物料在混合机内不断流动和翻转，从而实现物料的均匀混合。
最后，混合好的物料通过出料口取出，完成整个混合过程。
四、应用卧式螺带混合机在制药、食品、化工、冶金等行业中被广泛应用。
在制药行业，它可以用于制备药物的混合、干燥和制粒过程，提高药物的品质和稳定性。
在食品行业，卧式螺带混合机可以用于调理、混合和均匀分布食品添加剂等工艺。
在化工行业，它可用于颜料、塑料、橡胶等材料的混合，提高产品质量。
在冶金行业，卧式螺带混合机用于矿石、焦炭、石灰等物料的混合，提高冶金工艺效率。
五、优点卧式螺带混合机具有以下优点：1. 混合效果好：由于螺旋叶片的旋转和翻转作用，物料在搅拌腔内得到充分混合，达到均匀的混合效果。
2. 操作简便：卧式螺带混合机采用自动控制系统，操作简便，只需设置好混合时间和转速即可。
3. 结构紧凑：卧式螺带混合机的结构设计合理，占地面积小，适合在狭小的场地内使用。
4. 清洁方便：混合腔内表面光滑且无死角，物料易于清洁，避免交叉污染。
卧式混合机的混合原理及优缺点引言卧式混合机是一种广泛用于医药、化工、食品、农药等领域中的混合设备，主要用于粉末和颗粒状物料的混合。
混合机作为一种工业生产设备，在生产中具有重要的作用。
本文将主要介绍卧式混合机的混合原理及优缺点。
混合原理卧式混合机是一种通过不同的运动方式，使物料在密闭的容器内进行不规则的交错运动，达到混合的目的。
其中，卧式混合机的基本原理是利用两台或两台以上的不同转速的混合装置，共同将物料进行机械混合，使物料达到均匀混合的状态。
它主要是通过下列混合过程实现：对流混合对流混合主要是靠机械混合的作用来完成的。
卧式混合机内设有两个或以上带有导流板的混合装置，一个的混合装置转速快，一个转速慢，高速混合装置沿容器壁开展旋转运动；低速滚筒沿容器的螺旋线运动，使物料产生对流运动，从而达到均匀混合的效果。
剪切混合剪切混和是通过内部的两个或以上混合装置，利用其转速差异产生的剪切力将物料混合。
该方法适用于粘性物料间的混合，以各种高粘度物料和浆料的混合为最佳。
投掷混合投掷混合是通过混合装置的介入和旋转，将物料进行投掷、扔掷运动，以达到混合的目的。
该方法适用于含有大量固体颗粒、大颗粒的物料，如颗粒剂、小块状物料等。
优缺点优点1.卧式混合机具有均匀混合的能力，且混合效果好，混合质量高，能够减少加工过程的加工时间和成本。
2.混合机内没有死角，物料在机器内部混合均匀，对于一些需要尽量避免氧化的物料混合非常适合。
3.卧式混合机的外壳采用不锈钢材料，具有耐腐蚀、易清洁等特点，内部采用平板或翼型搅拌器，有机械密封和气动密封两种形式，更加符合 GMP 标准。
缺点1.卧式混合机不适宜混合具有大比重和低比重的物料，因为比重相差太大的两种物料混合在一起后，会使得比重大的物料团块较快沉淀到底部，从而影响混合的效果。
2.混合机的混合效果还会受到物料性质、物料比例、装药量、转速、混合容器等多种因素的影响。
因此，需要在实际操作中不断进行优化和调整，以达到较好的混合效果。

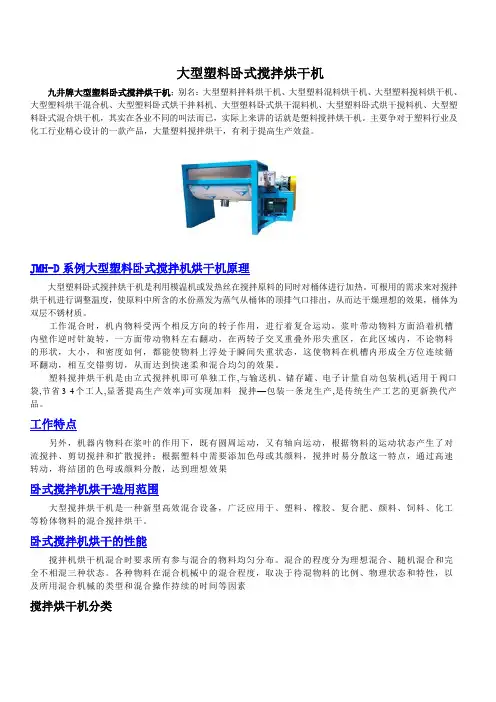

大型塑料卧式搅拌烘干机九井牌大型塑料卧式搅拌烘干机；别名：大型塑料拌料烘干机、大型塑料混料烘干机、大型塑料搅料烘干机、大型塑料烘干混合机、大型塑料卧式烘干拌料机、大型塑料卧式烘干混料机、大型塑料卧式烘干搅料机、大型塑料卧式混合烘干机，其实在各业不同的叫法而已，实际上来讲的话就是塑料搅拌烘干机。
主要争对于塑料行业及化工行业精心设计的一款产品，大量塑料搅拌烘干，有利于提高生产效益。
JMH-D系例大型塑料卧式搅拌机烘干机原理大型塑料卧式搅拌烘干机是利用模温机或发热丝在搅拌原料的同时对桶体进行加热。
可根用的需求来对搅拌烘干机进行调整温度，使原料中所含的水份蒸发为蒸气从桶体的顶排气口排出，从而达干燥理想的效果，桶体为双层不锈材质。
工作混合时，机内物料受两个相反方向的转子作用，进行着复合运动，浆叶带动物料方面沿着机槽内壁作逆时针旋转，一方面带动物料左右翻动，在两转子交叉重叠外形失重区，在此区域内，不论物料的形状，大小，和密度如何，都能使物料上浮处于瞬间失重状态，这使物料在机槽内形成全方位连续循环翻动，相互交错剪切，从而达到快速柔和混合均匀的效果。
塑料搅拌烘干机是由立式搅拌机即可单独工作,与输送机、储存罐、电子计量自动包装机(适用于阀口袋,节省3-4个工人,显著提高生产效率)可实现加料--搅拌—包装一条龙生产,是传统生产工艺的更新换代产品。
工作特点另外，机器内物料在浆叶的作用下，既有圆周运动，又有轴向运动，根据物料的运动状态产生了对流搅拌、剪切搅拌和扩散搅拌；根据塑料中需要添加色母或其颜料，搅拌时易分散这一特点，通过高速转动，将结团的色母或颜料分散，达到理想效果卧式搅拌机烘干造用范围大型搅拌烘干机是一种新型高效混合设备，广泛应用于、塑料、橡胶、复合肥、颜料、饲料、化工等粉体物料的混合搅拌烘干。
卧式搅拌机烘干的性能搅拌机烘干机混合时要求所有参与混合的物料均匀分布。
混合的程度分为理想混合、随机混合和完全不相混三种状态。
饲料混合机的常见机型有哪些？饲料混合机是利用机械力和重力等，将两种或两种以上物料均匀混合起来的机械设备。
在混合的过程中，还可以增加物料接触表面积，以促进化学反应，还能够加速物理变化。
常见的混合机型有犁刀混合机、螺带混合机、无重力混合机、v型混合机、双螺旋锥形混合机、高低速液体混拌机和行星动力混合机等。
一、双螺旋锥形混合机锥形混合机是一种新型高效、高精度的颗粒物混合设备，它广泛适用于化工、农药、染料、医药、食品、饲料、石油、冶金矿山等行业的各种粉体颗粒的混合。
1、双螺旋锥形混合机的特点①结构先进、操作方便、运行安全可靠。
②混合速度快，且质量均匀。
本机双螺旋为非对称排列，－大－小扩大了搅拌范围，因而对比重悬殊混配比悬殊的物料混合更为合适。
③节能效果显著，本机与滚筒式混合机相比能耗仅其十分之一。
农机知识' title='饲料混合机的常见机型有哪些？'src="https:///uploads/allimg/140917/1450461Y2-0.jpg" />饲料混合机④对颗粒物料的磨损和压馈微小，对热敏性物料混合不发生过热反应。
⑤混合的制剂稳定，不发生分层及离析现象。
⑥本机密封无尘，操作简单、维修方便、适用寿命长。
此外，还可根据用户要求，将锥形制成压力容器进行加压或真空操作。
⑦本机的自传、公转均有－套电机及摆线针输减速机完成。
2、双螺旋锥形混合机的工作原理①由于双螺旋的公转而使粉粒沿着锥体壁作周围运作。
②由于螺旋叶片的自传，使粉体向锥体中央排放作径向运动。
③粉体从锥底向上升流并向螺旋外周围表面上排出，进行物料混合。
④螺旋自转引起的粉粒向下降流，正是由于螺旋在混合机内的公转自转的组合，形成了粉体的四种流动形式：即对流、剪切、扩散、渗合的复合运动。
因此，粉体在混合机内能迅速达到均匀的混合。
二、卧式双轴螺带混合机卧式双轴螺带混合机是搅拌干的、粉状的物料，起到搅拌混合均匀的目的。

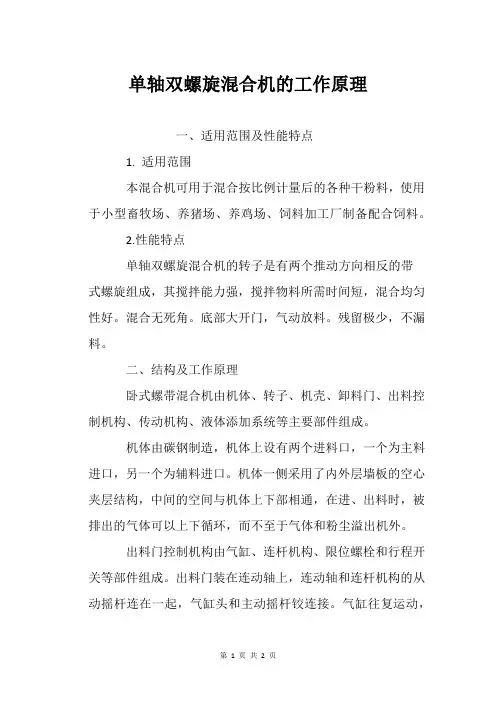

单轴双螺旋混合机的工作原理一、适用范围及性能特点1. 适用范围本混合机可用于混合按比例计量后的各种干粉料，使用于小型畜牧场、养猪场、养鸡场、饲料加工厂制备配合饲料。
2.性能特点单轴双螺旋混合机的转子是有两个推动方向相反的带式螺旋组成，其搅拌能力强，搅拌物料所需时间短，混合均匀性好。
混合无死角。
底部大开门，气动放料。
残留极少，不漏料。
二、结构及工作原理卧式螺带混合机由机体、转子、机壳、卸料门、出料控制机构、传动机构、液体添加系统等主要部件组成。
机体由碳钢制造，机体上设有两个进料口，一个为主料进口，另一个为辅料进口。
机体一侧采用了内外层墙板的空心夹层结构，中间的空间与机体上下部相通，在进、出料时，被排出的气体可以上下循环，而不至于气体和粉尘溢出机外。
出料门控制机构由气缸、连杆机构、限位螺栓和行程开关等部件组成。
出料门装在连动轴上，连动轴和连杆机构的从动摇杆连在一起，气缸头和主动摇杆铰连接。
气缸往复运动，通过连杆机构使连动轴转动，从而带动出料门开启或关闭。
喷油时间是在进料后再喷油，喷油结束后，再持续混合1~1.5分钟。
经计量后的物料，分别从入口、添加剂口进入混合室，电机转动，经过减速器带动转子转动，转子由不同旋向的单头带式内外螺旋叶片及主轴组成。
转子转动时，物料被翻动，此时，右螺旋叶片将物料沿内圈推向一端，左螺旋叶片则使物料沿外圈推向另一端。
使两股物料流相互渗透、变位而进行混合，通过这样不断的翻动、对流、剪切，从而使各种物料充分均匀混合。
如何提高锥形双螺杆挤出机的使用寿命？这里先针对锥双机筒来分析对策，旨在抛砖引玉吧。
国内普通锥双机筒均采用渗氮钢38CrMoAl来制造，问题是这个钢材经过一般气体渗氮后的硬度存在梯度大，有效硬度层浅等缺陷。
例如上述材料经气体渗氮后的标准氮化层硬度为950～1020HV，厚度为0.40～0.70mm，而且即使这个非常有限的硬度也随着氮离子的受阻而由材料表面向材料内部呈梯度逐渐下降，因此工件的耐磨损性能非常有限。
CH-200型槽形混合机
一、主要用途
本机为全不锈钢卧式槽形混合机，在制药、化工、食品工业中用于混合粉状或糊状的物料。
二、工作原理
本机通过机械传动，使s式搅拌浆旋转，推动物料往复翻动，均匀混合，操作时采用电气控制，可设定混合时间到时自动停机，从而提高每批物料的混合质量。
三、设备主要技术参数：
四、设备主要配置
设备报价：
五、加工周期：
合同生效后 15 个工作日。
六、服务：
1、设备交货后，供方负责指导安装、调试、代培操作人员。
2、供方提供以下技术文件：
⑴ 使用说明书⑵ 合格证（3）电器线路图
3、供方对该设备实行质保壹年。
4、保修期满后，供方对该设备实行终身维修，牵涉换件等费用时，供方只收取成本费用。
5、保修期满后，需方如需自行更换标准件，供方无条件提供生产厂家或经销商联系电话、地址。
6、设备如遇故障，通知供方后，供方维修人员在以下时间范围内到达需方现场。
⑴ 江苏省内：24小时到达
⑵ 江苏省外：24～72小时到达
XX设备有限公司
2018-5-10。
CH-300型槽形混合机
配置说明
一、设备概述及特点:
通轴槽形混合机是卧式单轴型的，它将两个相反方向的旋转的叶轮安装在同一轴心连接的卧槽中，槽底是半圆形的，整个料斗是U形体，叶轮是由一端驱动，出料时通过电动或人工的方法将槽倾斜，达到出料的目的。
其设备适用于粘性或有凝聚性比较高的粉粒体的混合，其运转比较平稳，混合作用好，能在很短时间内得到均匀的混合物，混合作用温和，受剪切作用小，不易破坏物料的原始状态，经济性好，能耗底。
该机结构紧凑，装料系数大，装置所占的空间和作用面积小，易清洗。
除机架与电机外均采用不锈钢制作。
二、主要技术参数:
1、搅拌电机功率： 5.5kw/3相380V；
2、倒料电机功率： 2.2kw/3相380V；
3、搅拌转速：20 r/min；
4、倒料角度：120°；
5、重量：800kg；
6、外形尺寸：1820×680×1240（mm）；
三、设备配置一览表：。

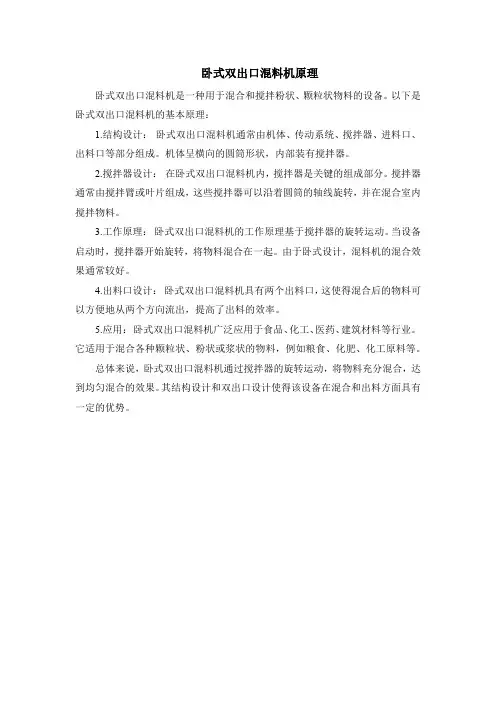

卧式双出口混料机原理
卧式双出口混料机是一种用于混合和搅拌粉状、颗粒状物料的设备。
以下是卧式双出口混料机的基本原理：
1.结构设计：卧式双出口混料机通常由机体、传动系统、搅拌器、进料口、出料口等部分组成。
机体呈横向的圆筒形状，内部装有搅拌器。
2.搅拌器设计：在卧式双出口混料机内，搅拌器是关键的组成部分。
搅拌器通常由搅拌臂或叶片组成，这些搅拌器可以沿着圆筒的轴线旋转，并在混合室内搅拌物料。
3.工作原理：卧式双出口混料机的工作原理基于搅拌器的旋转运动。
当设备启动时，搅拌器开始旋转，将物料混合在一起。
由于卧式设计，混料机的混合效果通常较好。
4.出料口设计：卧式双出口混料机具有两个出料口，这使得混合后的物料可以方便地从两个方向流出，提高了出料的效率。
5.应用：卧式双出口混料机广泛应用于食品、化工、医药、建筑材料等行业。
它适用于混合各种颗粒状、粉状或浆状的物料，例如粮食、化肥、化工原料等。
总体来说，卧式双出口混料机通过搅拌器的旋转运动，将物料充分混合，达到均匀混合的效果。
其结构设计和双出口设计使得该设备在混合和出料方面具有一定的优势。
一、卧式螺带混合机(一) 卧式螺带混合机的结构卧式螺带分批式混合机有单轴和双轴两种。
单轴式的混合机按混合室的形式分为U型和O 型；其中O型主要为小型机，多用于预混合饲料的生产上；U型机应用得最为普遍；双轴式混合机则为W型，W型机多为大型厂选用。
U型卧式螺带混合机的结构如图4-2所示。
其主要由机壳、带螺带的转子、出料控制机构和传动机构等组成。
图4-2卧式螺带混合机1.机壳2.进料口3.叶片转子4.出料门控制机构5.出料门6.传动机构1．机体单轴卧式螺带混合机的机体以U型为主，机体外壳由普钢或不锈钢制造。
机体容积的大小决定了每个批次混合量的多少。
机体上盖板一般设有两个进料口，大型混合机有三个进料口。
机体两端采用了内外层墙板的空心夹层结构。
中间的空间与机体上、下部相通，在进、出料时，被排出的气体可以上下循环，而不至于气体和粉尘溢出机外。
2.转子转子是混合机的主要工作部件，它由螺旋叶片（螺带）、支撑杆及主轴组成。
其中螺带的结构形式设计是否合理，决定着混合机的混合质量和效率。
转子的结构形式很多，结构如图4-3所示：（a）为单头单层螺旋；（b）为双层单头螺旋；（c）为单头双层螺旋；（d）亦为单头双层螺旋，但内螺旋螺距是外螺旋的一半；（e）为双头双层螺旋；（f）为双头双层螺旋，但内螺旋是外螺旋的一半；（g）为单头三层螺旋，最里层螺旋一般做成整体叶片。
其中以双头双层双旋向的居多，内外螺旋叶片分别为左右螺旋，为了使内外叶片输送物料能力相等，以保持料面水平，所以内螺带宽于外螺带，一般为外螺带的3~5倍。
图4-3 转子机构形式3.出料及控制机构出料门在机体底部，其形式有一端小开门和大开门两种。
大开门形式具有卸料速度快、物料残留量少的优点，但因为出料门较大，要求门体的强度高、密封性能好。
小开门形式结构简单，但卸料速度慢、残留量多，所以仅用于小型混合机。
出料门控制机构有手动、电动和气动三种形式。
手动仅用于小型混合机。
大、中型混合机使用电动或气动控制。
双轴卧式搅拌机工作原理一、概述双轴卧式搅拌机是一种广泛应用于化工、制药、食品等行业的混合设备，其主要特点是能够高效、快速地完成物料的混合。
该设备通过两个搅拌轴的旋转，将物料在槽内进行均匀的搅拌，从而实现物料的混合。
二、工作原理1. 搅拌叶片旋转双轴卧式搅拌机的两个搅拌轴通过电机驱动旋转，搅拌叶片也随之旋转。
搅拌叶片的旋转使物料在槽内产生循环流动，促使物料进行均匀的混合。
2. 物料在槽内流动在搅拌叶片的作用下，物料在槽内形成循环流动，使物料不断地从槽的一端移动到另一端，然后再返回，如此往复循环，从而实现物料的均匀混合。
3. 混合物料的均匀性双轴卧式搅拌机的两个搅拌轴的旋转方向相反，使得搅拌叶片对物料的推动方向相反，从而增强了物料的混合效果，提高了物料的均匀性。
4. 搅拌叶片的形状与材质搅拌叶片的形状和材质对物料的混合效果有很大的影响。
不同形状和材质的搅拌叶片适用于不同的物料和混合要求。
常见的搅拌叶片形状有平叶、折叶、弯叶等，材质有碳钢、不锈钢等。
5. 电机驱动与减速器双轴卧式搅拌机的两个搅拌轴由电机驱动，并通过减速器减速后带动搅拌轴旋转。
电机的选择和减速器的设计需要根据设备的工艺要求和实际工况来确定。
6. 温度控制与冷却系统对于某些需要在一定温度下进行混合的物料，双轴卧式搅拌机配备了温度控制和冷却系统。
温度控制可以通过加热或制冷来实现，而冷却系统则通过循环冷却水等手段来降低设备的温度。
7. 安全保护装置为了确保设备的安全运行，双轴卧式搅拌机配备了各种安全保护装置，如过载保护、电机缺相保护、温度过高保护等。
这些安全保护装置可以在设备出现异常情况时及时切断电源或发出报警信号，保障设备和操作人员的安全。
【卧式混合机结构特点及工作原理】
金昶泰机械技术部
卧式混合机，可能名字很泛，螺带混合机、锥形混合机、动力混合机都叫混合机，只不过区别在于螺带混合机这里所阐述的是卧式的螺带混合机。
卧式混合机对于粘性或有凝聚性的粉粒体的混合以及粉粒体中添加液体及糊状物料的混合有良好的效果，筒盖可做成全开式门，以便于对设备进行清洗。
可在混合机筒体外增加夹套，通过向夹套内注入冷热介质来实现对物料的冷却或加热；
一、性能特点：
装载系数大、设备占地面积小：
混合粘性或具有凝聚性的物料时，清洗困难。
二、工作原理：
该机型由容器、螺旋搅拌叶片和传动部件组成：螺旋叶片一般做成双层或三层，外层螺旋将物料从两侧向中央汇集，内层螺旋将物料从中央两侧输送，形成对流混合。
卧式混合机筒体底部中央开设出料口，外层螺旋带的蜗旋结构配合主轴旋转方向驱赶筒壁内侧物料至中央出料口出料，确保筒体内物料出料无死角，也作为金昶泰机械的一个优势。
三、结构：
混合机由U形容器、螺带搅拌叶片和传动部件组成。
螺带分连续式和断开式，螺带叶片一般做成双层或三层，外层螺旋物料从两侧向中央汇集，内层螺旋将物料从中央向两侧输送，形成流混合。
卧式混合机简介卧式混合机是一种广泛应用于医药、化工、食品、轻工等行业的混合设备。
它采用了卧式结构设计，能够较好的保证混合效果，操作简单，使用方便。
下面我们将详细介绍卧式混合机的工作原理、适用范围、特点等相关内容。
工作原理卧式混合机的工作原理是通过工作室内叶片的转动，将不同比重、不同颗粒度、不同性质的物料进行混合。
其中，叶片的转动就完成了将物料的干燥和混合的操作。
工作时，将需要混合的物料投放入工作室内，通过电机带动叶片高速旋转，物料在叶片的切割、撞击和摩擦下不断叠加、回流，达到快速而均匀的混合效果。
混合完成后，将纯净的物料取出即可。
适用范围卧式混合机广泛应用于医药、化工、食品、轻工等行业。
具体适用范围如下：1.医药行业：如药品制剂、中草药提取物混合、药材加工等。
2.化工行业：如橡胶、塑料、染料、化肥等的混合。
3.食品行业：如糖果、膨化食品、坚果以及各种调味品的混合。
4.轻工行业：如瓷器、玻璃制品、陶瓷等的混合。
特点卧式混合机具有以下几个特点：1.混合效果好：由于卧式混合机采用的是卧式结构，使得混合过程更加均匀，混合效果更佳。
2.操作方便：卧式混合机的结构简单、易于操作，能够快速掌握使用方法。
3.体积小：卧式混合机体积小巧，适合于较小的工作室。
4.范围广：卧式混合机适用范围广泛，能够满足不同行业的需要。
5.安全可靠：卧式混合机采用了多重保护措施，能够保证操作的安全可靠性。
使用注意事项在使用卧式混合机的时候，需要注意以下几点：1.操作前需要检查各部分连接是否牢固，电机是否接好电源等。
2.投放物料时，需要先将大颗粒物料放入，并且均匀分布在工作室内。
3.操作时，需要根据工作负载、处理量等因素确定旋转速度和时间。
4.操作过程中，需要时刻关注机器状态，并及时采取措施，避免机器发生异常。
结语卧式混合机是一种性能优良、应用广泛的混合设备。
它不仅可以满足不同行业的混合需要，而且具有使用方便、效果好、安全可靠等优点。
不同混合机的原理及选型混合机是一种常用于工业生产中的设备，用于将不同物料进行混合、搅拌和均匀分布。
混合机的原理和选型对于确保生产过程的高效性和产品质量的稳定性非常重要。
以下是对混合机原理和选型的详细解释。
混合机的原理：混合机的原理主要涉及两个因素：运动方式和搅拌方式。
1. 运动方式混合机的运动方式通常分为两种：一是流体流动型，二是物料自由流动型。
流体流动型：在这种类型的混合机中，物料通过流体的流动来实现混合。
流体可以是气体或液体。
物料通过流体的流动来产生剪切和搅拌作用，从而促进混合。
这种类型的混合机通常适用于颗粒较小的物料。
物料自由流动型：在这种类型的混合机中，物料自由流动以实现混合。
它通常通过旋转桨叶或螺旋状器官的运动来实现。
这种类型的混合机适用于颗粒较大的物料。
2. 搅拌方式混合机的搅拌方式通常分为两种：一是强迫搅拌，二是自由搅拌。
强迫搅拌：在这种搅拌方式下，一个或多个搅拌器以较高速度旋转，强制物料产生搅拌和冲击作用，从而实现混合。
这种方式适用于颗粒较小、黏性较大的物料。
自由搅拌：在这种搅拌方式下，物料通过自身的重力下降，自由流动以实现混合。
通常通过旋转桨叶或螺旋状器官的运动来促进流动，从而实现混合。
这种方式适用于颗粒较大、黏性较小的物料。
混合机的选型：选择合适的混合机非常重要，以确保生产过程的高效性和产品质量的稳定性。
以下是选择混合机的几个关键因素：1. 物料性质：首先需要考虑待混合物料的性质。
包括颗粒大小、黏性、流动性等。
不同的物料属性会影响混合机的搅拌方式和运动方式的选择。
2. 混合要求：根据混合要求的不同，选择适合的混合机。
例如，如果需要高度均匀的混合效果，可以选择具有强迫搅拌功能的混合机。
3. 生产能力：根据生产规模和需求的不同，选择适当的混合机容量。
确保混合机能够满足生产要求，避免生产能力过剩或不足的情况。
4. 清洁要求：考虑混合机的清洁要求。
一些物料需要在混合机使用完毕后进行彻底清洁，因此需要选择易于清洁的混合机。
卧式犁刀干粉混合机使用说明
犁刀式混合机的工作原理：
混合物在犁刀作用下沿筒壁做轴向流动，当砂浆流经飞刀时被高速转旋的飞刀分散，从而在较短的时间内达到均匀的混合，尤其对纤维的分散效果极佳。
犁刀混合机的性能特点：
1、主轴转速33.5-120r/min，飞刀1440r/min，有效的分散各种纤维，根据纤维的不同，混合时间时间控制在3-5分钟以内，混合效率、均匀度都达到了理想的效果；
2、卸料采用气动开门，独特的开门方式使卸料可在10秒以内完成；
3、飞刀采用锰钢制作，装配硬齿面齿轮减速机，可满负荷启动；
4、犁头、飞刀片磨损可更换，在干粉混合的基础上可加喷液功能，使固液混合效果更佳。
犁刀混合机的适用范围：
犁刀混合机广泛用于干粉砂浆、化工原料、制药原料、建筑材料、塑料、胶粘原料、食品原料、粉末冶金、矿山材料、石油原料等行业的固—固(粉体与粉体)、固—液(粉体与胶浆液)、块状-粘稠状的物料混合搅拌，并设有夹套加温干燥型的粉体设备。
犁刀混合机较无重力混合机的效率相对低一些，特别适合喷雾量较大，纤维含量大的场合使用。
对于做玻化微珠的保温企业，该机不适合，建议使用卧式螺带干粉混合机。
卧式螺带混合机设计手册一、引言卧式螺带混合机是一种常用的混合设备，广泛应用于化工、医药、食品等行业。
设计一台合理结构、高效率、耐用的卧式螺带混合机对于生产过程的稳定和高效运转至关重要。
本手册将对卧式螺带混合机的设计进行详细介绍。
二、卧式螺带混合机的基本原理卧式螺带混合机是通过将不同密度、粒径、形状的物料进行均匀混合，使混合后的物料达到均匀分布的目的。
其基本原理是通过螺旋叶片将物料从两端向中间输送，同时不断翻转，达到混合的效果。
三、卧式螺带混合机的结构组成1.框架：整体结构稳定，承载螺带传动系统和混合筒体。
2.螺带传动系统：包括电机、减速机、链轮等，用于驱动螺带转动。
3.混合筒体：内部安装螺旋叶片，物料在其中进行混合。
4.进料口：用于物料的投入。
5.出料口：用于混合后物料的排出。
6.清洗口：用于清洗混合筒体。
四、卧式螺带混合机的设计参数1.混合筒体容积：根据生产需求确定。
2.转速：影响混合效果，应根据物料性质和混合要求确定。
3.功率：根据混合机的工作量和工作效率确定。
4.材质：选择耐磨、耐腐蚀性能好的材料。
5.温度：根据物料性质确定工作温度范围。
五、卧式螺带混合机的优点1.混合效果好：能够将物料均匀混合。
2.结构简单：维护方便。
3.生产效率高：混合速度快。
4.节约能源：功率消耗低。
1.化工行业：用于粉体、颗粒状物料的混合。
2.医药行业：用于药品的混合制备。
3.食品行业：用于食品添加剂的混合。
七、卧式螺带混合机的维护保养1.定期检查传动系统，保证正常工作。
2.定期清洗混合筒体，避免混合不均匀。
3.注意防止生锈，保持机器表面清洁。
4.尽量避免超负荷工作，延长机器使用寿命。
八、卧式螺带混合机的安全操作1.操作人员必须经过培训，具备一定的技术。
2.使用前应检查机器是否正常。
3.操作过程中应保持清洁，避免发生事故。
4.禁止非正常操作，保持机器稳定运行。
1.不能正常启动：检查电源是否正常连接。
2.混合效果不佳：检查转速是否合适，物料是否堵塞。
卧式、立式混合机的种类很多，每种型号都有其独特的结构特点，在相关的行业中的应用虽然相似，但是有着一定意义上的区别和划分。
今天就介绍下常用的几种型号。
三维运动混合机概述：
三维运动混合机的混合筒多方向运动，装料的筒体在主动轴的带动下，作周而复始的平移、转动和翻滚等复合运动，促使物料沿着简体作三向复合运动，物料无离心力作用，无比重偏析及分层、积聚现象，从而实现多种物料的互相流动、扩散、积聚、掺杂，以达到均匀混合的目的，是目前各种混合机中较理想产品。
三维运动混合机工作原理：
三维运动混合机在运行中，由于混合桶体具有多方向运转动作，使各种物料在混合过程中，加速了流动和扩散作用，同时避免了一般混合机因离心力作用所产生的物料比重偏析和积聚现象，混合无死角，能有效确保混合物料的最佳品质。
结构：三维运动混合机由机座、传动系统、电器控制系统、多向运动机构、混合桶等部件组成，与物料直接接触的混合桶采用不锈钢材料制造，桶体内外壁均经抛光。
完全符合GMP要求。
三维运动混合机特点：
由于混合桶体具有多方向的运动，使桶体内的物料交叉混合点多，混合效果高，均匀度可达99.9%以上最大装载系数可达0.9（普通混合机为0.85），混合时间短，效率高。
三维运动混合机混合桶体型设计独特，桶体内壁经过精细抛光，无死角，不污染物料，出料方便，清洗容易操作简单等优点。
三维运动混合机结构：
三维运动混合机由机座，传动系统，电器控制系统，多向运动机构，混合桶等部件组成，与物料接触的混合桶采用不锈钢材质制造，桶体内外壁均经抛光。
V型混合机
一、V型混合机用途：
本机用于制药及其它行业的粉状或粒状物料混合之用。
二、V型混合机特点：
本系列混合机具有高效混合型和普通混合型两种。
高效型混合机主要对较细的粉粒或对一种主料含量较少的物料均能混合均匀，普通型混合机主要适用于一般物料或产量较大的企业使用。
筒体光滑无死角。
整机采用不锈钢制作，外型美观等特点。
V型混合机的使用及保养
1、安装：将机械放置平稳，装好机脚，垫平，使机械能运转自如。
2、使用前先将须加油处加好油，然后进行空载运转，检查各紧固件是否松动，电气是否正常，机械是否运转正常，如有异常，进行整修和调试。
3、将加料口转至上面，打开加料盖进行加料，加料量不可超过规定容积，然后关紧加料盖，开动机器进行运转，途中如发现异常，必须停机检查。
4、下班后或更换品种必须将料斗内、外冲洗干净。
WZ系列无重力双轴桨叶混合机工作原理：
WZ系列无重力双轴桨叶混合机以强制高效混合为特点，卧式筒体内两根搅拌轴等速反向运转,搅拌轴上特布置桨叶使物作径向、环向轴向三向运动，形成复合循环，在极短的时间内达到均匀混合。
筒盖上布置雾化喷嘴供固液混合使用。
WZ系列无重力双轴桨叶混合机性能特点：
WZ系列无重力双轴桨叶混合机可进行固-固、固-液的混合及干燥作业，也可用作反应设备，可根据要求进行特殊设计。
物料在机内受机械作用而处于失重状态，广泛交错产生对流、扩散，从而达到均匀混合，适用混合的物料范围十分广泛，对比重、精度等物性差异较大的物料混合时不产生偏析，克服了有些混合机的弱点，从而得到高精度混合物。
混合精度高：粉固-固混合在1：1000配比，其标准偏差为万分之三到万分之八。
混合速度快：一般粉状的混合只需5-10分钟左右。
能耗低：是一般混合物的1/4-1/10
WZ系列无重力双轴桨叶混合机具有手动、电动、气动等方便多样的出料方式任您选择。
可密闭操作、运转可靠、维修方便。
根据用户要求可制作混合、干燥一次完成。
WZ系列无重力双轴桨叶混合机应用范围:
WZ系列无重力双轴桨叶混合机广泛适用于化学药品、洗涤剂、涂料、树脂、玻璃硅、颜料、农药、化肥、饲料、饲料添加剂、小麦粉、奶粉、香料、微量成份、咖啡、食盐、添加剂、塑料及各种浆料、粉料的干燥与混合。
ZGH型立式高速混合机是专为粉体料混合而研制的高速高效混合机设备，解决了食品、制药等行业多年来将各种粉体原料加水均匀混合成湿料的工艺问题。
之前大多生产厂家都采用槽形混合机、V形混合机、二维混合机、三维混合机等混合设备，但都有混合时间长、混合不均匀，小团圆及小块比较多的通病，制成的产品有色差、味道及成分含量不一样，从而使产品质量不稳定，外观不美观。
ZGH型立式高速混合机是集国内外先进技术最新研制的高效混合机，解决了粉体料难以混合的问题，具有其它混合设备难以达到的混合效果。
一、混合均匀，根本找不到小团及小块；
二、混合时间短，每次混合150公斤粉料只需3-4分钟；
三、加料、放料非常方便，加料时把原料、小料、水一次性加进，然后盖上盖子按设定时间开机搅拌。
放料时只要抽出插板，开机或点动即可使料完全放出。
这样在操作上既简单又卫生，不用手去接触原料；
四、清洗简单，只要把水加入料斗，开机旋转，然后把水放出，即可清洗干净；
五、ZGH型立式高速混合机的密封结构经过精心设计，密封性能可靠，维修拆装方便，全部齿轮经过热处理，使用寿命长。
ZGH型立式高速混合机工作原理
ZGH型立式高速混合机由底部送料叶浆和高速碎料叶浆组成。
送料叶浆将底部物料连续不断沿筒壁向上送料。
高速碎料叶浆将料叶浆送来的物料彻底打碎，使物料循环形成旋涡状，在较短时间内达到将物料混合均匀的目的。
ZGH型立式高速混合机结构特点
它的主要特点有下列几种：
1、由于离心力的作用，ZGH型立式高速混合机底部送料叶浆将底部物料沿筒壁连续不断向上送料，上部物料由中心向下回落，使物料循环形成旋涡状。
2、高速碎料叶浆将送料叶浆送来的块状物料彻底打碎。
3、由于上述二种叶浆的高速旋转，所以能使物料在较短时间内达到混合均匀的目的，其混合速度和均匀速度是国内各种混合机无法达到的、混合后的物料中间无颗粒状，混合均匀速度达百分之百；
4、开启放料阀，出料速度快，设备清洗容易
5、ZGH型立式高速混合机物料接触处均用不绣钢制作，在混合过程中不会产生物料挥发、变质和流失。
GH系列槽型混合机
产品概述：
GH系列槽形混合机用于混合粉状或湿性物料，使不同比例主辅料混合均匀，广泛适用于制药、食品、化工、电子等行业的干粉混和。
槽形混合机与物料接触处均采用不锈钢制造，浆叶与桶身间隙小，混合无死角，搅拌轴两端设有密封装置，能防止物料外泻，料斗采用按钮点动控制，出料方便，特别适用于均匀要求高，物料比重差大的物料混和。
设备特点：
GH系列槽形混合机具有结构紧凑、操作简单、外形美观、占地面积小、清理方便、混合效果好等特点。
混合机机组通过机械转动，使S式搅拌桨旋转，推动物料往复翻动，均匀混合，操作时采用电器控制，可设定混合时间，到时自动停机，从而提高每批物料的混合质量。
荥阳市宏业机械制造厂：/。
