陶瓷与金属焊接技术

陶瓷与金属的焊接技术王仲礼山东济南山东轻工业学院(250100) 摘要 陶瓷与金属的焊接是扩大陶瓷应用领域的关键技术之一。

本文介绍了陶瓷与金属焊接的技术方法及其最新进展,阐述了陶瓷与金属焊接技术的应用前景。

关键词 陶瓷　金属　焊接技术 近几年发展起来的高性能陶瓷具有金属材料无法比拟的耐热、耐腐蚀、耐磨等优良性能,其应用范围日益扩大。

但陶瓷的塑性较差,难以制作复杂结构件,且冷加工困难。

因此,在许多场合下,陶瓷材料不能单独使用,而是同其它类型的材料(如金属材料)组合在一起,以连接体的形式使用,更好地发挥陶瓷作为结构材料及电绝缘材料的优越性能。

为此,提供牢固而可靠的连接技术是十分必要的,这一领域已成为当今世界各国研究的热点课题。

大部分陶瓷性脆质硬,熔点比金属的高,其线膨胀系数与金属的相差较大,使焊后接头中的残余应力很高。

加之陶瓷与金属的相容性差,因此金属与陶瓷的焊接性很差,用电弧焊或电阻焊不能获得满意的焊接接头,粘接和机械连接的应用范围也很小,生产中通常采用钎焊和扩散焊。

随着研究的不断深入,又出现了许多新方法。

1　工业上陶瓷与金属焊接的方法111　钎焊钎焊可分为两步法钎焊和一步法钎焊。

两步法是先在陶瓷表面预金属化,然后再进行钎焊,关键是陶瓷表面的预金属化,目前有如下方法:(1)M n 2M o 法。

将M nO 2与M o 的粉末(颗粒大小约1～2Λm )用粘接剂粘到陶瓷表面,随后在1000～1800℃的氮或氢气氛中烧结,在表面形成玻璃相,并且部分金属氧化物得到还原,产生金属表面层。

然后在预金属化的表面涂一层金属(一般涂镍)。

(2)使用活性金属及难熔金属盐,将金属盐如碳酸银等涂在陶瓷表面,最终还原成金属。

(3)PVD 法。

通常在真空中于陶瓷表面镀上一层钛,再用银铜钎料(如A g 230Cu 210Sn )将镀钛的陶瓷与金属钎焊起来。

这种方法也称为活化基材法(A SP 法)。

(4)CVD 法。

使用化学方法在陶瓷表面沉积一层钛,然后用银铜钎料将镀钛的陶瓷与金属钎焊起来,这也是A SP 法的一种。

陶瓷与金属焊接的难点,解决方案,以及常见焊接方法
陶瓷和金属这两种材料具有不同的物理和化学性质，因此它们之间的焊接难度较大。

传统的焊接方法在这种情况下并不适用，因此需要采取一些特殊的措施来解决问题。

难点：
1.热膨胀系数：陶瓷和金属的热膨胀系数不同，这可能会导致焊接后出现应力和裂纹。

2.不同的熔点：陶瓷和金属的熔点不同，这可能会导致焊接时一种材料熔化而另一种材料未熔化的情况。

3.陶瓷易碎：陶瓷是一种非常脆弱的材料，它容易在焊接时破裂。

解决方案：
1.使用中间材料：中间材料具有较低的熔点和较高的热膨胀系数，可以作为陶瓷和金属之间的“粘合剂”。

常用中间材料包括玻璃、石墨和钨。

2.使用激光焊接：激光焊接是一种精确度和可控性非常高的焊接方法，可以避免陶瓷破裂和金属未熔化的问题。

3.使用电子束焊接：电子束焊接也是一种高精度的焊接方法，可以在不加热周围材料的情况下加热焊接区域，从而避免破裂和未熔化的问题。

常见焊接方法：
1.钎焊：钎焊是一种将金属焊接到陶瓷上的常见方法，它使用
一种称为钎料的中间材料来连接两个表面。

2.熔焊：熔焊是一种将金属和陶瓷直接焊接在一起的方法。

在熔焊中，金属和陶瓷的熔点相似或者采用中间材料。

3.粘接：粘接是一种将金属和陶瓷粘在一起的方法。

这种方法需要使用一种特殊的粘合剂来连接两个表面。

以上是陶瓷与金属焊接的难点、解决方案和常见焊接方法的概述。

在实际生产中，焊接方法的选择将取决于具体的应用和要求。

陶瓷与金属的连接技术1. 引言陶瓷和金属是两种不同性质的材料，它们在物理、化学和力学特性上存在明显差异。

由于这种差异，将陶瓷与金属进行有效连接是一个具有挑战性的任务。

然而，随着科技的发展和工程需求的增加，陶瓷与金属之间的连接技术变得越来越重要。

本文将介绍几种常见的陶瓷与金属连接技术，并对其优缺点进行探讨。

2. 黏结剂连接黏结剂连接是一种常见且简单的方法，用于将陶瓷与金属材料连接在一起。

该方法通过使用黏合剂或粘合剂来实现连接。

黏结剂可以是有机或无机材料，如环氧树脂、聚酰亚胺等。

2.1 优点•黏结剂连接方法简单易行。

•可以实现大面积接触。

•黏结剂具有一定的柔韧性，可以缓解因材料差异而引起的应力集中问题。

2.2 缺点•黏结剂连接的强度受到黏结剂本身性能的限制。

•黏结剂可能会受到温度、湿度等环境因素的影响而失效。

•黏结剂连接需要进行精确的表面处理和涂覆工作，增加了制造成本和复杂度。

3. 焊接连接焊接是一种常用的金属连接技术，它也可以用于将陶瓷与金属材料连接在一起。

在焊接过程中，通过加热和冷却来实现材料之间的结合。

3.1 激光焊接激光焊接是一种高能量密度焊接方法，适用于陶瓷与金属之间的连接。

激光束可以在非常短的时间内加热材料，从而实现快速焊接。

3.1.1 优点•激光焊接可以实现高强度连接。

•焊接区域小，对周围区域影响小。

•可以实现高精度、无损伤的焊接。

3.1.2 缺点•激光设备昂贵且操作复杂。

•对材料表面质量要求较高。

•需要进行精确的焊接参数控制。

3.2 电子束焊接电子束焊接是一种利用高速电子束加热材料并实现连接的方法。

它可以在真空或低压环境下进行，适用于陶瓷与金属之间的连接。

3.2.1 优点•电子束焊接可以实现高强度连接。

•焊接区域小，对周围区域影响小。

•可以实现高精度、无损伤的焊接。

3.2.2 缺点•电子束设备昂贵且操作复杂。

•对材料表面质量要求较高。

•需要进行精确的焊接参数控制。

4. 氧化铝陶瓷与金属连接技术氧化铝陶瓷是一种常见的工程陶瓷材料，具有优异的耐磨、耐腐蚀和绝缘性能。

一种陶瓷金属钎焊方法是
电弧焊接方法，在此方法中，一个电弧通过两个导电材料之间的间隙产生，从而将金属钎料熔化，并使其与被修复的陶瓷表面接触。

这种方法通常在高温环境中进行，以确保钎焊点的完全熔化和结合。

具体步骤如下：
1. 准备工作：清洁和准备要钎焊的陶瓷表面，以确保没有油脂和杂质。

切割或清除任何破损的部分，以便后续修复。

2. 安装电弧焊接设备和配件：将电弧焊接装置与适当的电源连接，同时根据需要安装导电电极和其他配件。

3. 调整焊接参数：根据陶瓷和金属钎料的性质，调整焊接参数，例如电流、电压和焊接时间。

4. 焊接：将导电电极对准要修复的陶瓷表面，激活电弧，并将焊料在电弧下熔化，涂覆在陶瓷表面上。

确保金属钎焊料充分融化并与陶瓷表面接触。

5. 冷却和处理：当焊料冷却后，对修复区域进行处理，例如研磨、打磨和清洁。

6. 检查和测试：对修复的陶瓷部分进行检查和测试，确保钎焊点的质量和稳定性。

需要注意的是，陶瓷金属钎焊是一项精细的任务，要求操作者具备合适的技能和经验。

此外，选择合适的钎焊材料和参数对于获得良好的焊接效果也是至关重要的。

陶瓷与⾦属的焊接⽅法⼤全，深度解析，值得收藏 Ti(C，N)基⾦属陶瓷是⼀种颗粒型复合材料，是在TiC基⾦属陶瓷的基础上发展起来的新型⾦属陶瓷。

Ti(C，N)基⾦属陶瓷具有⾼硬度、耐磨、耐氧化、耐腐蚀等⼀系列优良综合性能，在加⼯中显⽰出较⾼的红硬性和强度，它在相同硬度时耐磨性⾼于WC Co硬质合⾦，⽽其密度却只有硬质合⾦的1/2。

因此，Ti(C，N)基⾦属陶瓷⼑具在许多加⼯场合下可成功地取代WC基硬质合⾦⽽被⼴泛⽤作⼯具材料，填补了WC基硬质合⾦和Al2O3陶瓷⼑具材料之间的空⽩。

我国⾦属钴资源较为贫乏，⽽作为⼀种战略性贵重⾦属，近年来钴的价格持续上扬，因此，Ti(C，N)基⾦属陶瓷⼑具材料的研制开发和⼴泛应⽤，不仅可推动我国硬质合⾦材料的升级换代，⽽且在提⾼国家资源保障程度⽅⾯也具有重要的意义。

常⽤的连接陶瓷与⾦属的焊接⽅法有真空电⼦束焊、激光焊、真空扩散焊和钎焊等。

在这些连接⽅法中，钎焊、扩散焊连接⽅法⽐较成熟、应⽤较⼴泛，过渡液相连接等新的连接⽅法和⼯艺正在研究开发中。

本⽂在总结各种陶瓷与⾦属焊接⽅法的基础上，对⾦属陶瓷与⾦属的焊接技术进⾏初步探讨，在介绍各种适⽤于⾦属陶瓷与⾦属焊接技术⽅法的同时，指出其优缺点和有待研究解决的问题，以期推动⾦属陶瓷与⾦属焊接技术的研究，进⽽推⼴这种先进⼯具材料在⼯业领域的应⽤。

1　熔化焊 熔化焊是应⽤最⼴泛的焊接⽅法，该⽅法利⽤⼀定的热源，使连接部位局部熔化成液体，然后再冷却结晶成⼀体。

焊接热源有电弧、激光束和电⼦束等。

⽬前Ti(C，N)基⾦属陶瓷熔化焊主要存在以下两个问题有待解决：⼀是随着熔化温度的升⾼，流动性降低，有可能促进基体和增强相之间化学反应(界⾯反应)的发⽣，降低了焊接接头的强度；另⼀问题是缺乏专门研制的⾦属陶瓷熔化焊填充材料。

1)　电弧焊 电弧焊是熔化焊中⽬前应⽤最⼴泛的⼀种焊接⽅法。

其优点是应⽤灵活、⽅便、适⽤性强，⽽且设备简单。

但该⽅法对陶瓷与⾦属进⾏焊接时极易引起基体和增强相之间的化学反应(界⾯反应)。

随着现代科学技术的发展，陶瓷与金属异质材料的复合利用在航空航天、电子信息等领域具有广阔的应用前景。

但由于陶瓷与金属在热膨胀系数、热传导率、界面结合力等方面存在明显差异，直接焊接两种材料存在困难。

为实现陶瓷与金属的可靠连接，开展异种材料间的连接与界面控制技术研究具有重要意义。

陶瓷和金属之间存在显著的化学组成和原子排列结构的差异。

陶瓷主要由共价键和离子键组成，具有脆性断裂特点；而金属主要由金属键组成，可实现塑性变形。

陶瓷氧化铝的化学式为Al2O3，化学计量比为2：3；而金属铝的化学式为Al，不含氧原子，这两种完全不同的化学组成和结构导致陶瓷与金属间原子结合强度存在明显差异，直接焊接时，必须克服这种结构和组成差异，否则会导致连接强度不足。

陶瓷与金属之间在热物理性质上存在明显差异。

与金属相比，陶瓷具有较低的热导率、较小的热膨胀系数以及较慢的热应力释放速率。

具体来说，陶瓷材料的热导率通常在2030W/（m·K）左右，远低于金属材料的50400W/（m·K）；陶瓷的线膨胀系数约为（48）×10-6/°C，也明显低于金属的（1124）×10-6/°C；此外，陶瓷回散时间常为金属材料的10～100倍。

这些特性使陶瓷与金属直接焊接时，界面处会产生大量热应力。

另外，陶瓷与金属在熔点、热容量、密度等参数上也存在显著差异，这增加了选择合适焊接工艺参数的难度[1]。

陶瓷表面具有高度的化学稳定性和惰性，很难与活性金属实现良好的湿润。

陶瓷基体材料SiC的接触角可高达140°，而金属基体NiCrAl的接触角仅为30°左右，两种材料存在巨大的界面自由能差异，这会导致活性金属钎料与陶瓷基体之间的结合力较差。

Shi等研究表明，陶瓷表面存在的氧化硅等氧化物会降低其对钎料的湿润性。

此外，陶瓷表面的粗糙度也会影响其湿润性。

Ra约为1.5μm的陶瓷表面接触角显著高于0.18μm的光滑表面。

一，概述陶瓷与金属的焊接中的陶瓷基本上指的是人工将各种金属、氧、氮、碳等合成的新型陶瓷。

其具有高强度、耐高温、耐磨损、耐腐蚀、超硬度等特性，而得到广泛应用;常用的有氧化铝、氮化硅、氧化错陶瓷等。

二，陶瓷与金属焊接的难点1,陶瓷的线膨胀系数小，而金属的线膨胀系数相对很大，导致接易开裂。

一般要很好处理金属中间层的热应力问题。

2,陶瓷本身的热导率低，耐热冲击能力弱。

焊接时尽可能减小焊接部位及周围的温度梯度，焊后控制冷却速度。

3,大部分陶瓷导电性差，甚至不导电，很难用电焊的方法。

为此需采取特殊的工艺措施。

4,由于陶瓷材料具有稳定的电子配位，使得金属与陶瓷连接不太可能。

需对陶瓷金属化处理或进行活性钎料钎焊。

5,由于陶瓷材料多为共价晶体，不易产生变形，经常发生脆性断裂。

目前大多利用中间层降低焊接温度，间接扩散法进行焊接。

6,陶瓷与金属焊接的结构设计与普通焊接有所区别，通常分为平封结构、套封结构、针封结构和对封结构，其中套封结构效果最好，这些接头结构制作要求都很高。

三，陶瓷与金属焊接的通用工艺1,清洗:金属和钎料的表面必须清洗干净，陶瓷常用洗净剂加超声清洗。

2,涂膏:膏剂大多由纯金属粉末和适当的金属氧化物粉末组成，颗粒度大都在l~5um之间，用有机粘结剂调制成具有一定粘度的膏剂。

然后用粉刷工具将膏剂均匀涂在陶瓷待金属化表面上，涂层厚度一般为30~60un‰3,金属化:将涂好膏剂伪陶瓷件送入氢炉中，在1300~1500°C的温度下保温Ih04,镀银:为了更好的钎料润湿，在金属化层上再电镀一层厚约5um的银层。

当钎焊温度低于IoOerC时，则电镀层还需在100OC氢炉中预烧结15~20min05,装架:把处理好的金属件和陶瓷件用不锈钢、石墨、陶瓷模具装配成整体，并在接缝处装上钎科;在整个操作过程中待焊接件应保持清洁，不得用裸手触摸。

6,钎焊:在通有氨气的炉中或通有氢气的炉中或真空炉中进行钎焊,其温度选择，升温速度选择等要根据所使用的钎料特性决定，特别注意的是降温速度不得过快，以防止陶觉件由于温度应力而开裂。

陶瓷与金属焊接技术：金属陶瓷材料发展应用的关键（Jul 31 2007 03:37PM ）Ｔｉ(Ｃ，Ｎ)基金属陶瓷是一种颗粒型复合材料，是在ＴｉＣ基金属陶瓷的基础上发展起来的新型金属陶瓷。

Ｔｉ(Ｃ，Ｎ)基金属陶瓷具有高硬度、耐磨、耐氧化、耐腐蚀等一系列优良综合性能，在加工中显示出较高的红硬性和强度，它在相同硬度时耐磨性高于ＷＣＣｏ硬质合金，而其密度却只有硬质合金的1/2。

因此，Ｔｉ(Ｃ，Ｎ)基金属陶瓷刀具在许多加工场合下可成功地取代ＷＣ基硬质合金而被广泛用作工具材料，填补了ＷＣ基硬质合金和Ａｌ2Ｏ3陶瓷刀具材料之间的空白。

我国金属钴资源较为贫乏，而作为一种战略性贵重金属，近年来钴的价格持续上扬，因此，Ｔｉ(Ｃ，Ｎ)基金属陶瓷刀具材料的研制开发和广泛应用，不仅可推动我国硬质合金材料的升级换代，而且在提高国家资源保障程度方面也具有重要的意义。

我们研制的是添加ＴｉＮ的Ｔｉ(Ｃ，Ｎ)基金属陶瓷。

由于ＴｉＣ比ＷＣ具有更高的硬度和耐磨性，ＴｉＮ的加入可起到细化晶粒的作用，故Ｔｉ(Ｃ，Ｎ)基金属陶瓷可表现出比ＷＣ基或ＴｉＣ基硬质合金更为优越的综合性能。

这种新型金属陶瓷刀具材料的广泛应用是以其成功的连接技术为前提的，国内外对陶瓷与金属的连接开展了不少的研究，但对于金属陶瓷与金属连接的技术研究较少，以致于限制了Ｔｉ(Ｃ，Ｎ)基金属陶瓷材料在工业生产中的广泛应用。

常用的连接陶瓷与金属的焊接方法有真空电子束焊、激光焊、真空扩散焊和钎焊等。

在这些连接方法中，钎焊、扩散焊连接方法比较成熟、应用较广泛，过渡液相连接等新的连接方法和工艺正在研究开发中。

本文在总结各种陶瓷与金属焊接方法的基础上，对金属陶瓷与金属的焊接技术进行初步探讨，在介绍各种适用于金属陶瓷与金属焊接技术方法的同时，指出其优缺点和有待研究解决的问题，以期推动金属陶瓷与金属焊接技术的研究，进而推广这种先进工具材料在工业领域的应用。

Ｔｉ(Ｃ，Ｎ)基金属陶瓷性能特点及应用现状Ｔｉ(Ｃ，Ｎ)基金属陶瓷是在ＴｉＣ基金属陶瓷基础上发展起来的一类新型工模具材料。

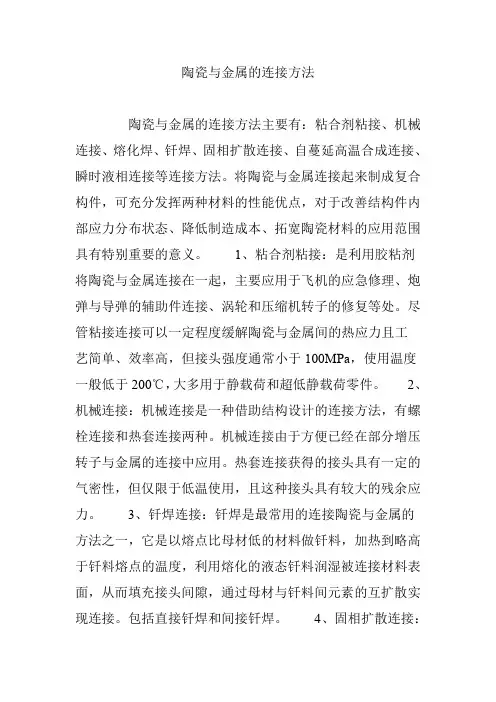

陶瓷与金属的连接方法陶瓷与金属的连接方法主要有：粘合剂粘接、机械连接、熔化焊、钎焊、固相扩散连接、自蔓延高温合成连接、瞬时液相连接等连接方法。

将陶瓷与金属连接起来制成复合构件，可充分发挥两种材料的性能优点，对于改善结构件内部应力分布状态、降低制造成本、拓宽陶瓷材料的应用范围具有特别重要的意义。

1、粘合剂粘接：是利用胶粘剂将陶瓷与金属连接在一起，主要应用于飞机的应急修理、炮弹与导弹的辅助件连接、涡轮和压缩机转子的修复等处。

尽管粘接连接可以一定程度缓解陶瓷与金属间的热应力且工艺简单、效率高，但接头强度通常小于100MPa，使用温度一般低于200℃，大多用于静载荷和超低静载荷零件。

2、机械连接：机械连接是一种借助结构设计的连接方法，有螺栓连接和热套连接两种。

机械连接由于方便已经在部分增压转子与金属的连接中应用。

热套连接获得的接头具有一定的气密性，但仅限于低温使用，且这种接头具有较大的残余应力。

3、钎焊连接：钎焊是最常用的连接陶瓷与金属的方法之一，它是以熔点比母材低的材料做钎料，加热到略高于钎料熔点的温度，利用熔化的液态钎料润湿被连接材料表面，从而填充接头间隙，通过母材与钎料间元素的互扩散实现连接。

包括直接钎焊和间接钎焊。

4、固相扩散连接：是将被连接材料置于真空或惰性气氛中，使其在高温和压力作用下局部发生塑性变形，通过原子间的互扩散或化学反应形成反应层，实现可靠连接。

按连接方式，可分为直接扩散连接和间接扩散连接。

固相扩散连接适用于各种陶瓷与金属的连接，相对于钎焊连接，其具有连接强度高，接头质量稳定、耐腐蚀性能好，可实现大面积连接，且接头不存在低熔点钎料金属或合金，能够获得耐高温接头等优点。

5、熔化焊：采用高能束具有加热和冷却速度快的优点，能在陶瓷不熔化的条件下使金属熔化，形成连接。

熔化焊连接陶瓷和金属主要包括激光焊和电子束焊接。

此法能获得高温下稳定的接头，但是需要对被连接材料进行预热和缓冷，而且陶瓷与金属组配相对困难，连接工艺参数难以控制，设备造价昂贵。

金瓷结合的机制1. 引言金瓷结合是一种将金属和陶瓷材料结合在一起的技术，通过金属和陶瓷的特性互补，实现了新材料的性能优化。

本文将详细介绍金瓷结合的机制，包括金瓷结合的原理、常见的金瓷结合方法以及金瓷结合材料的应用领域。

2. 金瓷结合的原理金瓷结合是通过金属和陶瓷之间的化学键和物理键结合来实现的。

金属和陶瓷具有不同的特性，金属具有良好的导电性、导热性和可塑性，而陶瓷具有优异的耐磨性、耐高温性和化学稳定性。

金瓷结合的原理可以概括为以下几点：•化学键结合：金属和陶瓷在界面处形成化学键，通过原子之间的电子共享或转移来实现结合。

这种化学键结合可以增强金瓷结合材料的力学性能和化学稳定性。

•物理键结合：金属和陶瓷在界面处形成物理键，通过原子之间的静电作用力、范德华力等相互作用来实现结合。

这种物理键结合可以提高金瓷结合材料的界面结合强度和耐磨性。

•界面相容性：金属和陶瓷之间的界面需要具有相容性，即界面处的晶格结构、热膨胀系数等物理特性要匹配。

如果界面相容性不好，会导致金瓷结合材料在使用过程中出现开裂、剥离等问题。

3. 常见的金瓷结合方法金瓷结合可以通过多种方法实现，下面介绍几种常见的金瓷结合方法：3.1 焊接结合焊接结合是将金属和陶瓷材料进行熔接，使它们在界面处形成结合。

常见的焊接结合方法有电弧焊、激光焊、等离子弧焊等。

焊接结合可以实现金属和陶瓷之间的高强度结合，但需要注意控制焊接温度和焊接过程中的气氛，以避免材料的烧结和氧化。

3.2 粘接结合粘接结合是将金属和陶瓷材料通过粘接剂进行结合。

粘接剂可以是有机胶、无机胶、金属粉末等。

粘接结合的优点是可以实现大面积的结合，并且可以在室温下进行。

但粘接结合的界面强度较低，容易受到外界环境的影响。

3.3 烧结结合烧结结合是将金属和陶瓷材料一起进行烧结，使它们在界面处形成结合。

烧结结合可以在高温下进行，通过烧结过程中的扩散和晶界迁移来实现结合。

烧结结合可以实现金属和陶瓷之间的高强度结合，但需要控制烧结温度和烧结时间，以避免材料的烧结不完全和晶粒长大过度。

陶瓷与金属焊接的难点,解决方案,以及常见焊接方法随着现代工业的不断发展，陶瓷及金属焊接技术得到了广泛应用。

但由于陶瓷和金属的物理性质差异较大，陶瓷与金属焊接存在一定的技术难点。

首先，陶瓷与金属的热膨胀系数差异很大。

当陶瓷遭受高温时，会发生强烈的膨胀，而金属则不会有太大的变形。

这种差异造成了焊缝的应力，容易导致焊接区域发生破裂。

其次，陶瓷与金属的表面性质不同。

陶瓷表面光滑、致密、硬度高，而金属表面粗糙，容易生锈。

这也对焊接工艺提出了要求。

针对这些难点，焊接技术领域提出了一些解决方案。

首先，可以在陶瓷和金属之间加入适当的中间介质，如夹层、粉末等，以缓解温度和热膨胀系数的差异。

此外，还可以采用特殊的焊接工艺、材料和设备，以确保焊接接头的质量。

常见的陶瓷与金属焊接方法包括以下几种：1. 烙铁焊接法。

这种方法适用于小型零件的焊接，使用烙铁进行焊接，需要熔化金属焊料，将陶瓷和金属固定在一起。

2. 电弧焊接法。

这种方法较为常见，可以使用钨极等设备进行。

通过电弧产生高温，熔化金属焊料，将陶瓷和金属固定在一起。

3. 激光焊接法。

这种方法适用于精密零件的焊接，使用激光束进行焊接。

激光高能密度的特点使得焊接时间短，对焊接接头的影响较小。

4. 熔体反应焊接法。

这种方法是将陶瓷和金属直接进行化学反应，生成中间相，使其结合在一起。

这种方法的焊接强度高，但需要控制好反应条件，否则容易导致焊缝不牢固。

总之，陶瓷与金属的焊接技术虽然存在一定的难点，但随着技术的不断发展，已经有了一些较为成熟的解决方案和常见的焊接方法。

氧化铝陶瓷与金属的自蔓延焊接近年来，随着先进制造技术的发展，氧化铝陶瓷与金属的焊接技术备受关注。

自蔓延焊接作为一种新型的焊接方法，具有高效、低成本、环保等优点，得到了广泛的研究和应用。

本文将从氧化铝陶瓷与金属的特性、自蔓延焊接原理、影响因素和应用前景等方面进行探讨。

一、氧化铝陶瓷与金属的特性氧化铝陶瓷具有高硬度、抗腐蚀、耐磨损等优良性能，广泛应用于航空航天、电子通讯、医疗器械等领域。

而金属材料具有导电、导热、可塑性好等特点，是工程制造中不可或缺的材料。

由于两者性质的差异，传统的焊接方法往往难以实现氧化铝陶瓷与金属的牢固连接，这就需要一种新的焊接技术来解决这一难题。

二、自蔓延焊接原理自蔓延焊接是一种燃烧合成技术，利用金属化合物在高温下与基体金属发生化学反应，形成金属间化合物，从而实现焊接的过程。

在自蔓延焊接过程中，金属化合物的传播速度快，能够在短时间内覆盖整个焊接界面，形成均匀、致密的连接。

这种焊接方法不需要外加压力和保护气氛，使得焊接过程更加简单和节能。

三、自蔓延焊接影响因素1. 温度：焊接温度是自蔓延焊接的重要参数，过高或过低的温度都会影响焊接质量，需要在一定的温度范围内进行控制。

2. 压力：焊接压力能够促进金属化合物在焊接界面上的扩散和扩展，对焊接质量有着重要的影响。

3. 化合物选择：合适的金属化合物能够提高焊接界面的反应活性和扩散速度，从而影响焊接质量。

四、自蔓延焊接在氧化铝陶瓷与金属的应用前景自蔓延焊接技术已经在航空航天、电子通讯、医疗器械等领域得到了广泛的应用。

在航空航天领域，氧化铝陶瓷与金属的连接是关键的技术难题，自蔓延焊接技术的出现填补了这一空白，为航空航天器件的制造提供了新的可能性。

在电子通讯领域，自蔓延焊接技术能够实现高频导电器件和射频微波器件的可靠连接，提高了器件的性能和稳定性。

在医疗器械领域，自蔓延焊接技术能够实现生物陶瓷与金属的高强度连接，为医疗器械的制造提供了更多的选择。

简述金瓷结合的机制金瓷结合是一种焊接工艺，它是通过在金属表面涂上一层金属陶瓷复合材料，然后在高温下烧结，将陶瓷与金属紧密结合在一起。

金瓷结合技术主要用于各种金属材料与陶瓷材料的连接，广泛应用于工程结构、航空航天、汽车制造、医疗设备等领域。

金瓷结合是一种可靠的连接技术，它具有以下优点：1.结合强度高：金瓷结合具有很高的结合强度，因为在烧结过程中，金属和陶瓷可以互相渗透形成金属陶瓷结合层，从而提高了结合的强度和可靠性。

2.耐高温性好：金瓷结合材料可以在高温环境下使用，具有良好的耐热性和抗热震性能，不易破裂或脱落。

3.耐腐蚀性好：金瓷结合材料具有很好的耐腐蚀性，能够抵御许多酸性和碱性介质的侵蚀。

4.结构简单：金瓷结合工艺简单，加工过程中无需额外操作，提高了生产效率和降低了成本。

5.可实现多种材料的连接：金瓷结合技术可以连接不同材料的金属和陶瓷，使得材料的选择更加灵活多样。

金瓷结合的机制如下：1.表面处理：首先，金属表面需要进行处理，以去除氧化膜和其他污染物，并增加表面粗糙度，以提高结合性能。

常用的表面处理方法包括研磨、抛光、酸洗等。

2.涂覆金属陶瓷复合材料：在金属表面上喷涂一层金属陶瓷复合材料，通常是采用喷涂、堆焊、热喷涂等方法将金属陶瓷粉末喷射到金属表面。

金属陶瓷复合材料一般由金属粉和陶瓷粉按一定比例混合制成，具有较高的烧结活性和机械性能。

3.烧结过程：将喷涂的金属陶瓷复合材料与金属基材一起在高温下进行烧结。

在高温下，金属粉和陶瓷粉之间会发生相互反应和扩散，形成金属陶瓷结合层。

烧结温度和时间一般根据金属和陶瓷的特性以及结合要求来确定。

4.冷却和加工：烧结完成后，陶瓷与金属紧密结合，形成金瓷薄层。

然后，冷却金瓷结合的物体，并根据需求进行后续加工和检测。

需要注意的是，金瓷结合的成功与否和结合剂的选择和质量有很大关系。

常用的金属陶瓷复合材料包括金属-氧化物复合材料、金属-碳化物复合材料、金属-硼化物复合材料等。

陶瓷与金属的焊接技术王仲礼山东济南山东轻工业学院(250100) 摘要 陶瓷与金属的焊接是扩大陶瓷应用领域的关键技术之一。

本文介绍了陶瓷与金属焊接的技术方法及其最新进展,阐述了陶瓷与金属焊接技术的应用前景。

关键词 陶瓷　金属　焊接技术 近几年发展起来的高性能陶瓷具有金属材料无法比拟的耐热、耐腐蚀、耐磨等优良性能,其应用范围日益扩大。

但陶瓷的塑性较差,难以制作复杂结构件,且冷加工困难。

因此,在许多场合下,陶瓷材料不能单独使用,而是同其它类型的材料(如金属材料)组合在一起,以连接体的形式使用,更好地发挥陶瓷作为结构材料及电绝缘材料的优越性能。

为此,提供牢固而可靠的连接技术是十分必要的,这一领域已成为当今世界各国研究的热点课题。

大部分陶瓷性脆质硬,熔点比金属的高,其线膨胀系数与金属的相差较大,使焊后接头中的残余应力很高。

加之陶瓷与金属的相容性差,因此金属与陶瓷的焊接性很差,用电弧焊或电阻焊不能获得满意的焊接接头,粘接和机械连接的应用范围也很小,生产中通常采用钎焊和扩散焊。

随着研究的不断深入,又出现了许多新方法。

1　工业上陶瓷与金属焊接的方法111　钎焊钎焊可分为两步法钎焊和一步法钎焊。

两步法是先在陶瓷表面预金属化,然后再进行钎焊,关键是陶瓷表面的预金属化,目前有如下方法:(1)M n 2M o 法。

将M nO 2与M o 的粉末(颗粒大小约1～2Λm )用粘接剂粘到陶瓷表面,随后在1000～1800℃的氮或氢气氛中烧结,在表面形成玻璃相,并且部分金属氧化物得到还原,产生金属表面层。

然后在预金属化的表面涂一层金属(一般涂镍)。

(2)使用活性金属及难熔金属盐,将金属盐如碳酸银等涂在陶瓷表面,最终还原成金属。

(3)PVD 法。

通常在真空中于陶瓷表面镀上一层钛,再用银铜钎料(如A g 230Cu 210Sn )将镀钛的陶瓷与金属钎焊起来。

这种方法也称为活化基材法(A SP 法)。

(4)CVD 法。

使用化学方法在陶瓷表面沉积一层钛,然后用银铜钎料将镀钛的陶瓷与金属钎焊起来,这也是A SP 法的一种。

陶瓷和金属材料的焊接嘿，朋友们！今天咱来聊聊陶瓷和金属材料的焊接这档子事儿。

你说陶瓷，那可是老祖宗传下来的宝贝啊，精美又脆弱，就像咱家里那祖传的花瓶，得小心翼翼地伺候着。

而金属呢，硬邦邦的，结实得很。

这俩家伙要焊接在一起，那不亚于让猫和狗和谐共处啊！可别小瞧了这事儿，这里头的学问可大着呢！就好像你要把两个性格迥异的人凑一块儿做事，得找对方法才行。

陶瓷和金属焊接，首先得选对焊接材料吧，这就跟给它们找个合适的“月老”牵红线似的。

要是选错了，那可就白折腾啦！然后呢，焊接的温度也得把握好。

温度低了，它们俩“手都拉不紧”；温度高了，嘿，陶瓷可能就“发脾气”裂了。

这就好比你煮饺子，火大了饺子煮破了，火小了饺子皮还是生的，得恰到好处才行。

还有啊，焊接的工艺也很关键。

你得轻手轻脚的，不能太粗鲁。

不然陶瓷那小身板可受不了，这就跟哄小孩子一样，得有耐心、有技巧。

咱可以想象一下，要是能把陶瓷和金属完美地焊接在一起，那能做出多少神奇的东西啊！比如说一个陶瓷手柄的金属锅，既好看又实用，多棒啊！这就像把优雅的白天鹅和强壮的北极熊组合在一起，产生了奇妙的效果。

焊接的时候可得细心再细心，一点小疏忽都可能导致前功尽弃。

这就好像你走在钢丝上，稍不注意就会掉下去。

可别嫌我啰嗦，这都是经验之谈呐！咱中国人自古就心灵手巧，陶瓷和金属的焊接咱也一定能搞定。

只要咱有耐心，肯钻研，就没有办不成的事儿。

这陶瓷和金属的焊接啊，不只是技术活，更是一门艺术。

你得用心去感受它们，才能让它们完美结合。

所以说啊，陶瓷和金属材料的焊接虽然有点难度，但咱可不能退缩。

咱要迎难而上，发挥咱的聪明才智，让陶瓷和金属在咱的手中绽放出不一样的光彩！相信我，只要你肯尝试，就一定能成功！。

陶瓷与金属焊接硕士待遇随着科技的进步，陶瓷与金属焊接技术在各个领域得到了广泛应用。

作为一门前沿专业，陶瓷与金属焊接硕士学位对于学生来说具有许多吸引力，其中待遇无疑是一个重要的考虑因素。

本文旨在探讨陶瓷与金属焊接硕士的待遇及相关工作前景。

1. 行业待遇概述陶瓷与金属焊接专业是一个相对较新的领域，目前在国内外都存在着较大的市场需求。

随着高新技术产品的广泛普及和应用，陶瓷与金属焊接专业人才的需求也不断增加。

因此，作为具备相应专业背景的硕士研究生，其待遇水平较为可观。

2. 薪资待遇陶瓷与金属焊接硕士毕业生的起薪水平相对较高，根据不同地区和企业规模的不同，薪资范围会有所差异。

一般来说，硕士毕业生在陶瓷与金属焊接行业的平均起薪可以达到8000元至15000元人民币。

同时，随着工作经验的积累和职称的提升，薪资水平也会相应增加。

3. 就业前景陶瓷与金属焊接专业具备较好的就业前景。

在汽车、航空航天、建筑、电子科技等领域，对于陶瓷与金属焊接技术的应用需求不断增加，因而相关专业人才供不应求。

此外，随着中国制造业的实力提升和技术水平的不断提高，陶瓷与金属焊接专业人才在国内乃至国际市场上都具备广阔的就业机会。

4. 发展空间陶瓷与金属焊接硕士学位为从事相关领域的研究工作奠定了良好的基础。

在企事业单位、科研院所、高等院校等机构，硕士毕业生可以从事科研、教学、管理等多方面的工作。

此外，一些科技型企业也会提供更多的发展机会，包括技术研发、项目管理等职位，使得陶瓷与金属焊接硕士拥有更广阔的发展空间。

5. 其他福利待遇除了薪资待遇外，陶瓷与金属焊接硕士还可以享受其他福利待遇。

比如，一些企业为员工购买社会保险、住房公积金并提供良好的工作环境和福利待遇。

此外，部分高校和科研院所还为从事科研工作的硕士研究生提供科研启动经费和科研项目的扶持，以鼓励他们积极投入科研工作。

总之，陶瓷与金属焊接硕士待遇较好，具备较高的薪资水平、广阔的就业前景和良好的发展空间。

陶瓷与焊接技术的关系陶瓷和焊接技术是两个独立的领域，但它们之间存在着密切的联系和互动。

陶瓷技术在高温、强腐蚀或高电绝缘的环境下具有非常重要的应用价值，而焊接技术则是制造陶瓷器具和设备不可或缺的技术手段之一。

本文将从材料科学角度出发，探讨陶瓷与焊接技术的关系。

一、陶瓷材料的特点陶瓷材料通常是由非金属氧化物、碳化物、氮化物等制成的具有一定形状和性能的固体材料。

它们的特点是硬度高、抗磨损、耐高温、耐腐蚀、绝缘性好等。

这些特性使陶瓷材料成为各种行业中的主要材料之一。

陶瓷坩埚、陶瓷盘、陶瓷管、陶瓷瓶、陶瓷器皿、陶瓷刀具等都是陶瓷材料的应用。

陶瓷材料的制备工艺复杂，通常需要高温烧结、化学制备、离子交换等步骤，以获得良好的物理和化学性能。

在制备过程中，需要严格控制工艺参数，以确保陶瓷材料的品质。

否则，制得的陶瓷材料可能会出现弱点、缺陷或失效，从而影响其使用。

二、焊接技术在陶瓷制造中的应用在陶瓷制造过程中，常需要将不同形状、大小、性质的陶瓷部件焊接在一起，形成复杂的结构或器具。

将陶瓷管、陶瓷板、陶瓷盘等组合在一起，制成陶瓷反应器、陶瓷传感器、陶瓷透镜等。

因为陶瓷材料具有高硬度、脆性等特点，传统的焊接方法，例如钎焊、电弧焊等，难以实现陶瓷材料的有效连接，容易导致裂纹、缺陷等问题。

研究人员引入了激光焊接、等离子弧焊接、电子束焊接等新型的焊接方法。

激光焊接是一种高能、高密度的焊接方法，可以在极短的时间内将焊缝区域加热至熔化或半熔化状态，从而实现陶瓷部件的连接。

等离子弧焊接和电子束焊接也是通过局部加热熔化焊接材料，形成焊缝，实现材料连接的方法。

这些新型的焊接方法具有焊接速度快、热输入小、热影响区小等优点，可以显著提高陶瓷焊接的质量和效率。

三、陶瓷器具的应用价值陶瓷器具广泛应用于化学、电子、食品、医疗等行业。

其具有抗腐蚀、耐高温、绝缘性好、净化能力强等特点，可以在相对苛刻的环境中保证工作正常，同时也可以保证产品的清洁和安全。
