以聚乙烯醇为分散剂的水基隔离剂

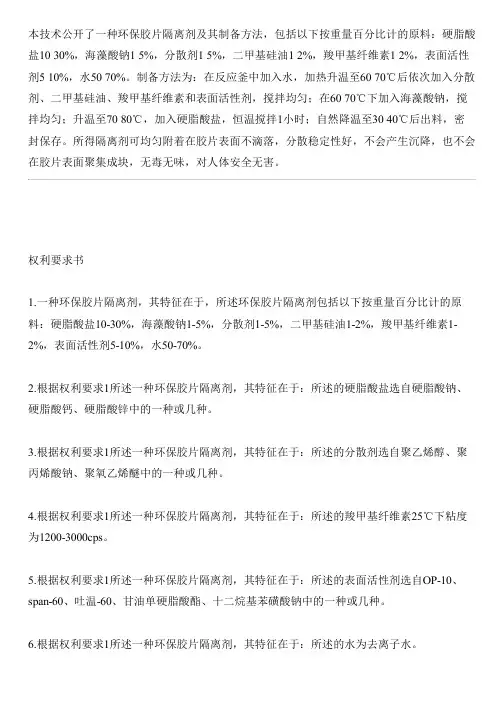

本技术公开了一种环保胶片隔离剂及其制备方法，包括以下按重量百分比计的原料：硬脂酸盐1030%，海藻酸钠15%，分散剂15%，二甲基硅油12%，羧甲基纤维素12%，表面活性剂510%，水5070%。

制备方法为：在反应釜中加入水，加热升温至6070℃后依次加入分散剂、二甲基硅油、羧甲基纤维素和表面活性剂，搅拌均匀；在6070℃下加入海藻酸钠，搅拌均匀；升温至7080℃，加入硬脂酸盐，恒温搅拌1小时；自然降温至3040℃后出料，密封保存。

所得隔离剂可均匀附着在胶片表面不滴落，分散稳定性好，不会产生沉降，也不会在胶片表面聚集成块，无毒无味，对人体安全无害。

权利要求书1.一种环保胶片隔离剂，其特征在于，所述环保胶片隔离剂包括以下按重量百分比计的原料：硬脂酸盐10-30%，海藻酸钠1-5%，分散剂1-5%，二甲基硅油1-2%，羧甲基纤维素1-2%，表面活性剂5-10%，水50-70%。

2.根据权利要求1所述一种环保胶片隔离剂，其特征在于：所述的硬脂酸盐选自硬脂酸钠、硬脂酸钙、硬脂酸锌中的一种或几种。

3.根据权利要求1所述一种环保胶片隔离剂，其特征在于：所述的分散剂选自聚乙烯醇、聚丙烯酸钠、聚氧乙烯醚中的一种或几种。

4.根据权利要求1所述一种环保胶片隔离剂，其特征在于：所述的羧甲基纤维素25℃下粘度为1200-3000cps。

5.根据权利要求1所述一种环保胶片隔离剂，其特征在于：所述的表面活性剂选自OP-10、span-60、吐温-60、甘油单硬脂酸酯、十二烷基苯磺酸钠中的一种或几种。

6.根据权利要求1所述一种环保胶片隔离剂，其特征在于：所述的水为去离子水。

7.一种制备如权利要求1所述环保胶片隔离剂的方法，其特征在于：S1、在反应釜中加入水，加热升温至60-70℃后依次加入分散剂、二甲基硅油、羧甲基纤维素和表面活性剂，搅拌均匀；S2、在60-70℃下加入海藻酸钠，搅拌均匀；S3、升温至70-80℃，加入硬脂酸盐，恒温搅拌1小时；S4、自然降温至30-40℃后出料，密封保存。

聚乙烯醇硅溶胶系水性建筑涂料金贞玉;邹国华【摘要】采用一种无机改性交联剂可以有效屏蔽聚乙烯醇(PVA)上部分羟基,改性后的PVA与硅溶胶产生半互穿网络(Semi-IPN)连接,形成复合胶.所得的复合胶既有聚乙烯醇的优良成膜性,又有硅溶胶的耐水性和硬度,再加入优质廉价的颜填料,适当调节体系性能,便可生产出性价比高的环保水溶性建筑涂料.%The use of an inorganic modified - crosslinker could effectively shield off part of the hydroxyl group in polyvinyl alcohol (PVA) , and the modified PVA and silicasol formed a semi -interpenetrating network (semi -IPN) connection, resulting a compound adhesive. The compound adhesive could provide good film forming ability of PVA, as well as the water resistance and film hardness of the siliconsol. Adding quality cheap pigments and fillers in the compound adhesive and properly adjusting system performance, a cost -effective, environmental friendly watersoluble architectural coatings could be formulated.【期刊名称】《涂料工业》【年(卷),期】2013(043)003【总页数】5页(P41-45)【关键词】聚乙烯醇;硅溶胶;半互穿网络;交联剂;环保水性涂料【作者】金贞玉;邹国华【作者单位】江西省建材科研设计院,南昌330001【正文语种】中文【中图分类】TQ635.5我国是涂料生产和消费大国。

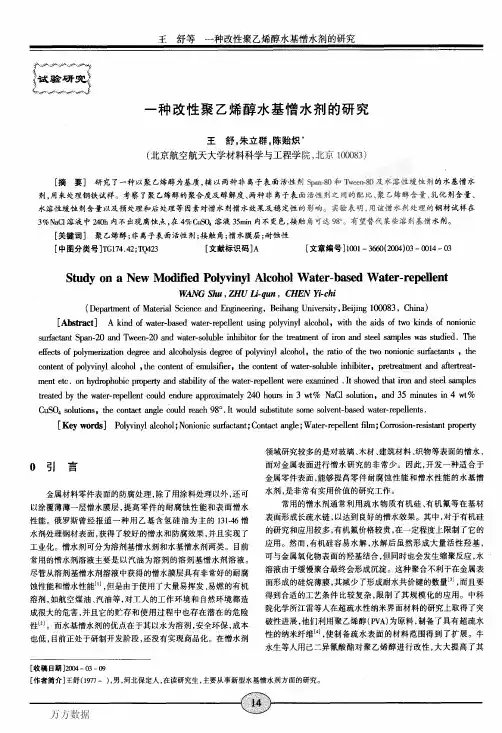

表１ ＰｖＡ的聚合度及醇解度对憎水膜层憎水性的影响
（注：１７８８，１７９９的比例为１：３） 由表１可见，随聚合度增大，醇解度增大，接触角逐渐增大，
但水溶性变差，乳液的稳定性也变差。而当醇解度较低的和较 高的聚乙烯醇共同使用时，仍然能保持乳液的稳定性。由此，我 们选择２０８８／２０９９作为基料。 ２．２乳化剂的选择及表面活性剂之间的配比
（２）耐蚀性按ＧＢ６卧８６用质量分数为４％的ｃｕｓ０４和３％
的Ｎａａ溶液在室温对憎水膜进行耐蚀性试验。 （３）耐酸性将试样浸泡在１０％的Ｈ２ｓ０４溶液中，观察试样
表面的膜层是否脱落，起皮，如果试样的耐蚀性好，膜层开始出
现起皮的时间将会更长。 （４）耐碱性将试样浸泡在５％的ＮａｏＨ溶液中，观察试样
表面的膜层是否脱落、起皮，是否有气泡出现，记下开始出现上
将一定量的聚乙烯醇加入到盛有１００ＩＩｌｌ去离子水的烧瓶 中，在不断搅拌的情况下升温至９５℃加热约２ｈ，待聚乙烯醇完 全溶解后，停止加热，冷却至室温。将两种非离子表面活性剂
ｓ附８０和Ｔｗｅｅｎ－舳按不同比例复配得到的乳化剂加入其中，快
速搅拌３０ｌＩｌｉｎ左右，得到均一的乳液。将经过预处理的钢铁试 样浸入其中，一定时间后取出，用去离子水冲净，晾干。放入烘 箱中在一定温度下烘２ｈ以上，取出。测试憎水膜层的憎水性能 及其它性能。
因此，在实验中我们选择了４种不同规格（分别为１７８８， １７９９，２０８８，２０９９）的ＰＶＡ，考虑到对最后结果中成膜强度及溶解 性等性能的综合因素，我们没有选择聚合度及醇解度更低的聚 乙烯醇。部分醇解型ＰｖＡ（１７８８，２０８８）与完全醇解型ＰＶＡ（如 １７９９，２０９９等）通常搭配使用，使用部分醇解型ＰＶＡ可增加乳液 稳定性，使用完全醇解型ＰｖＡ可增加乳液耐水性。因此，选用 这几种ＰｖＡ及它们之间的复合搭配，考察聚合度及醇解度对憎 水性及稳定性的影响。其结果见表１。

化学交联聚乙烯醇降失水剂的合成及中试研究程康康，刘　帅，刘福仁（山东奥必通石油技术股份有限公司，山东东营　２５７０００）摘　要：聚乙烯醇与交联剂戊二醛在６０℃、酸性环境下的水溶液中发生反应，生成化学交联聚乙烯醇降失水剂。

研究结果表明：当６％聚乙烯醇和５％戊二醛的质量比为３００∶１．４，６％聚乙烯醇和０．１ｍｏｌ／Ｌ盐酸的质量比为３００∶４７时，得到ＡＰＩ滤失量较低的产品。

线形方程生产的中试产品的性能和实验室合成样品保持一致。

加入１．２％ＢＷＯＣ产品可使Ｇ级油井水泥浆在６０～８０℃的ＡＰＩ滤失量降至５０ｍＬ以下，满足中低温型降失水剂一级品的要求。

关键词：化学交联；聚乙烯醇；降失水剂中图分类号：ＴＥ２５６．６ 文献标识码：Ａ 文章编号：１００３－３４６７（２０２１）０３－００４３－０３ＳｔｕｄｙｏｎｔｈｅＳｙｎｔｈｅｓｉｓａｎｄＰｉｌｏｔＴｅｓｔｏｆＣｈｅｍｉｃａｌＣｒｏｓｓＬｉｎｋｉｎｇＰｏｌｙｖｉｎｙｌＡｌｃｏｈｏｌａｓＦｌｕｉｄＬｏｓｓＡｇｅｎｔＣＨＥＮＧＫａｎｇｋａｎｇ，ＬＩＵＳｈｕａｉ，ＬＩＵＦｕｒｅｎ（ＳｈａｎｄｏｎｇＯＰＴＰｅｔｒｏｌｅｕｍＴｅｃｈｎｏｌｏｇｙＣｏ．Ｌｔｄ，Ｄｏｎｇｙｉｎｇ　２５７０００，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｈｅｓｙｎｔｈｅｓｉｚｅｄｐｏｌｙｖｉｎｙｌａｌｃｏｈｏｌｆｌｕｉｄｌｏｓｓａｇｅｎｔｉｓｆｏｒｍｅｄｂｙｔｈｅｒｅａｃｔｉｏｎｏｆｐｏｌｙｖｉｎｙｌａｌｃｏｈｏｌａｎｄｃｒｏｓｓｌｉｎｋｉｎｇａｇｅｎｔｇｌｕｔａｒａｌｄｅｈｙｄｅｉｎａｎａｑｕｅｏｕｓｓｏｌｕｔｉｏｎａｔ６０℃ｉｎａｃｉｄｉｃｅｎｖｉｒｏｎｍｅｎｔ．Ｔｈｅｒｅｓｅａｒｃｈｒｅｓｕｌｔｓｓｈｏｗｔｈａｔｗｈｅｎｔｈｅｍａｓｓｒａｔｉｏｏｆ６％ｐｏｌｙｖｉｎｙｌａｌｃｏｈｏｌａｎｄ５％ｇｌｕｔａｒａｌｄｅｈｙｄｅｉｓ３００∶１．４，ａｎｄｔｈｅｍａｓｓｒａｔｉｏｏｆ６％ｐｏｌｙｖｉｎｙｌａｌｃｏｈｏｌａｎｄ０．１ｍｏｌ／Ｌｈｙｄｒｏｃｈｌｏｒｉｃａｃｉｄｉｓ３００∶４７，ａｐｒｏｄｕｃｔｗｉｔｈｌｏｗｅｒＡＰＩｆｌｕｉｄｌｏｓｓｉｓｏｂｔａｉｎｅｄ．Ｔｈｅｐｉｌｏｔｐｒｏｄｕｃｔａｃｃｏｒｄｉｎｇｔｏｌｉｎｅａｒｅｑｕａｔｉｏｎｓｉｓｔｈｅｓａｍｅｗｉｔｈｔｈｅｌａｂｏｒａｔｏｒｙｓｙｎｔｈｅｔｉｃｓａｍｐｌｅ．Ｔｈｅａｄｄｉｔｉｏｎｏｆ１．２％ＢＷＯＣｐｒｏｄｕｃｔｍａｋｅｔｈｅＡＰＩｆｌｕｉｄｌｏｓｓｔｏｌｅｓｓｔｈａｎ５０ｍＬｐｒｅ ｐａｒｅｄｗｉｔｈＧｇｒａｄｅｃｅｍｅｎｔａｔ６０～８０℃，ｗｈｉｃｈｍｅｅｔｓｔｈｅｒｅｑｕｉｒｅｍｅｎｔｓｏｆｌｏｗａｎｄｍｅｄｉｕｍｔｅｍｐｅｒａｔｕｒｅｆｉｒｓｔｇｒａｄｅｆｌｕｉｄｌｏｓｓａｄｄｉｔｉｖｅｓ．Ｋｅｙｗｏｒｄｓ：ｃｈｅｍｉｃａｌｃｒｏｓｓｌｉｎｋｉｎｇ；ｐｏｌｙｖｉｎｙｌａｌｃｏｈｏｌ；ｆｌｕｉｄｌｏｓｓａｇｅｎｔ０　引言目前常用的固井降失水剂是以丙烯酰胺（ＡＭ）和２－丙－烯酰胺基－２－甲基丙磺酸（ＡＭＰＳ）等单体为原料，采用水溶液自由基共聚法合成的三元或四元共聚物，此产品具有良好的控滤失性能，但也存在其在水泥浆中养护后分散沉降；缓凝作用导致低温无法使用的问题。
