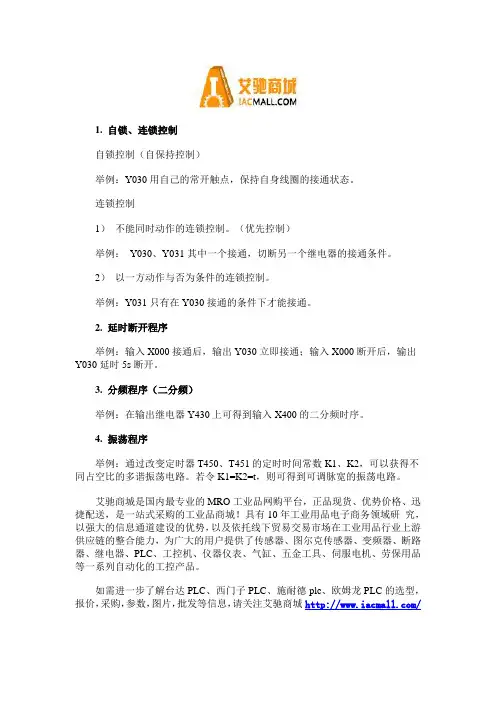

1. 自锁、连锁控制
自锁控制(自保持控制)
举例:Y030用自己的常开触点,保持自身线圈的接通状态。
连锁控制
1)不能同时动作的连锁控制。
(优先控制)
举例:Y030、Y031其中一个接通,切断另一个继电器的接通条件。
2)以一方动作与否为条件的连锁控制。
举例:Y031只有在Y030接通的条件下才能接通。
2. 延时断开程序
举例:输入X000接通后,输出Y030立即接通;输入X000断开后,输出Y030延时5s断开。
3. 分频程序(二分频)
举例:在输出继电器Y430上可得到输入X400的二分频时序。
4. 振荡程序
举例:通过改变定时器T450、T451的定时时间常数K1、K2,可以获得不同占空比的多谐振荡电路。
若令K1=K2=t,则可得到可调脉宽的振荡电路。
