弱电桥架系统设计方案
- 格式：doc
- 大小：51.50 KB
- 文档页数：7
下载文档原格式
合集下载
人民医院新建病房大楼弱电智能化系统工程施工组织设计方案
人民医院新建病房大楼弱电智能化系统工程施工组织设计方案目录一、项目概述 (3)1.1 项目背景 (4)1.2 项目目标 (4)1.3 项目范围 (5)二、施工组织设计原则 (7)2.1 设计原则 (8)2.2 施工原则 (9)三、施工准备 (10)3.1 施工组织机构 (11)3.2 施工人员配置 (13)3.3 施工材料设备准备 (14)3.4 施工现场准备 (15)四、施工工艺及流程 (17)4.1 工艺流程 (17)4.2 施工方法 (17)4.3 关键工艺及质量控制 (19)五、施工进度计划 (20)5.1 进度安排 (21)5.2 施工节点控制 (21)5.3 进度调整措施 (21)六、施工质量保证措施 (22)6.1 质量控制体系 (23)6.2 材料质量控制 (24)6.3 施工过程质量控制 (25)6.4 质量检验与验收 (26)七、安全生产保证措施 (27)7.1 安全生产责任制 (27)7.2 安全教育培训 (28)7.3 施工现场安全管理 (29)7.4 应急预案与处理 (29)八、环境保护措施 (30)8.1 环境保护原则 (31)8.2 施工现场环境管理 (32)8.3 噪音、废水、废气等污染控制 (33)九、施工文明施工措施 (33)9.1 施工现场管理 (33)9.2 施工现场卫生 (34)9.3 施工现场交通管理 (35)十、施工协调管理 (35)10.1 内部协调 (37)10.2 外部协调 (38)10.3 协调机制 (39)十一、施工风险管理 (40)11.1 风险识别 (40)11.2 风险评估 (42)11.3 风险应对措施 (43)十二、施工验收及交付 (43)12.1 验收标准 (45)12.2 验收程序 (45)12.3 交付手续 (47)十三、施工总结 (47)13.1 施工经验总结 (49)13.2 存在问题及改进措施 (50)13.3 施工成果评价 (51)一、项目概述人民医院新建病房大楼弱电智能化系统工程施工组织设计方案旨在为我国某人民医院提供一套全面、高效、安全的弱电智能化系统。
某大楼弱电施工组织设计方案
名目概述第1章编制讲明与编制依据编制讲明本施工组织设计依据现有工程施工图纸及建设方对该工程工期要求编制。
如工程施工图纸或建设方对该工程工期要求调整，本施工组织设计作相应调整。
随施工条件变化，如土建进度、资金到位情况、材料设备到货情况、工程任务变化情况，本施工组织设计也作相应调整。
本施工组织设计经建设方审批通过后，作为指导工程施工的技术文件。
如建设方对进度方案提出置疑或合理修正，我公司在签订合同后七天内提供修正的施工组织设计。
编制依据本施工组织设计编制的要紧依据：1.XXXXXX设计研究院：XXXXXX弱电系统工程施工图纸。
2.XXXXXX中心筹建办公室：XXXXXX弱电系统工程施工工程招标文件。
3.国家有关智能建筑工程施工及验收的标准标准。
4.我公司制定的有关技术标准、质保体系和企业治理规章制度。
第2章工程概况工程简介工程名称：建设单位：设计单位：监理单位：建筑面积：工程地址：质量等级：工期和开竣工日期：土建工程工期为XXX天〔日历天〕，XXXX年X月竣工，要求弱电系统工程同步竣工。
工程范围为：XXXXXX主楼地上局部、裙房、餐饮楼的弱电系统工程，要紧包括综合布线系统；闭路监视与防盗报警系统；有线电视、LED显示系统；楼宇自动操纵系统；公共播送、会议系统；扩声系统及投影系统；计算机网络及弱电设备的防雷接地系统；舞台灯光音响及弱电配套系统；计算机网络设备及成；智能卡应用系统；程控交换机系统；智能灯光操纵系统；UPS、机房建设、移动呼喊和无线覆盖系统。
具体工程内容有：设备材料的装卸、安装、就位及系统内部和外部系统的连接；设备材料的保管(包括建设方采购设备材料的到货验收)、单机调试和系统调试、现场设备清洁保卫和设备安装后相关建筑补洞、修复等；系统竣工前向有关部门报验以及配合建设方完成系统测试、验收工作以及工程竣工验收后的保修效劳工作。
工程要紧内容1.楼宇自控系统系统采纳智能、集散型操纵治理方式以确保大楼内各重要机电设备的治理自动化、平安化、智能化和节能化，并在保证为大楼内工作人员提供舒适、便利和高效率的环境前提下，到达落低治理人职员作强度、减少能源消耗，提高各种机电设备寿命并提升治理水平的目的。
弱电网络工程方案计划及质量保证
弱电网络工程方案计划及质量保证第一章施工组织设计与实施方案综述工程组织实施是整个项目建设成败的关键，在项目开展前制定出一个切实可行的方案，实现高质量的安全生产，才能向用户提供一个符合现在需求的质量优良的系统，更应为未来的维护和升级提供最大的便利、尽量节约资金。
一、项目管理在项目实施过程中，一方面需要与建设单位、各个专业施工单位进行协调，另一方面还要制定出最佳的工程进度计划，控制进度、监督质量、搞好安全生产。
在不同工程阶段下资源的配置、组织与协调、质量安全生产是我公司在项目管理中的重点：1、人力、财力、物力资源的调配2、设计、施工、服务环节的进度监管3、设计、施工、服务环节的质量监管4、设计、施工、服务环节的安全监管5、对遵守法律法规的管理二、商务管理取得工程合同以后，需要及时确定选择合格的设备材料供应厂商并且向其发出定单；合格的产品、充足的供给、及时的货期是商务管理的核心。
1. 总包合同、商品定单等文件的管理2. 设备供应商的制度3. 商品货期的制定与控制三、设计管理工程的深化设计好与坏是取得一个优良工程的前提。
通过与建设单位、设计单位的沟通，对用户需求进行分析，理解设计单位的设计思想、了解用户的实际需求，才能做出用户满意的深化设计方案。
我公司将派出富有经验的专业技术工程师小组来完成深化设计，邀请专家顾问组成会审小组对各个系统与集成方案进行评议。
在工程设计中，坚决执行和贯彻国家、行业的技术标准及规范，遵照甲方标书的要求进行深化设计：1、技术标准和规范的建档2、系统设计说明文档3、系统设计图纸4、系统施工图纸5、系统软件设计与组态文档四、施工管理在施工过程中，除了要求施工和技术符合规范以外，其中也涉及其他专业的管理内容，工程的施工管理之所以必不可少，关键在于它的协调和组织的作用，我公司将会采取有效的措施在以下几个方面切实作好施工管理工作：1、工程的资格管理（单位资质、人员资格、工具合格）2、设备材料的管理（材料审批、验收制度、仓库管理）3、施工的进度管理（进度计划、进度执行）4、施工的质量管理（验收制度、成品保护）5、施工的安全管理6、施工的界面管理7、施工的组织管理8、工程的文档管理五、工程的技术管理工程的技术管理贯穿整个工程施工的全过程，我公司将派出富有经验的专业技术工程师参加工程的技术督导。
电缆桥架安装施工方案（4篇）
电缆桥架安装施工方案电缆桥架安装施工方案(4篇)为了确保事情或工作得以顺利进行，就不得不需要事先制定方案，方案可以对一个行动明确一个大概的方向。
制定方案需要注意哪些问题呢？以下是小编为大家整理的电缆桥架安装施工方案，仅供参考，大家一起来看看吧。
电缆桥架安装施工方案1一、工程概况：1、工程特点及主要事项：弘基商城工程位于天津市塘沽区解放路繁华街道，西为金元宝商厦，东南为商业大厦，东为学校大街。
电缆桥架对电力干线及弱电工程配线起承架作用。
2、施工现场状况：建筑施工场地狭窄，电缆桥架可从东门及东南门进场。
解放路为繁华街道，外地车辆白天不能进入，只能夜间进料。
3、影响工程的主要因素：工期紧、施工场地狭窄、存放困难、交通不便是本工程的难题，再有：土建的湿作业及消防、水暖的各种管道未施工完毕是影响桥架安装工期的最重要因素。
4、库房选定：可选择大堂南侧地区进行围挡，加门加锁作为库房，夜间派专人守护。
二、施工工艺及质量措施：1、施工程序：桥架选择→外观检查→支、吊架安装→桥架组装→电缆敷设2、施工准备：熟悉图纸，核实图中所有弯头、三通、直线段等相关数据，根据工期安排施工，配备劳动力，并提出备料及采购计划。
现场施工中要求：土建工程应全部结束，预留洞口及埋件符合要求，各种管道全部施工完毕且试压合格。
核对装饰吊顶标高，对每段桥架标高进行计算并在图纸上进行详细标注。
3、技术支持：由于本工程在20xx年10月1日开业，9月15日试营业，工期极其紧张，消防水及各种管道未上，内装还未出图定标高，现安排桥架施工工期为24天，即20xx.6.13~20xx.7.7，施工楼层顺序按消防及风道完工楼层走，各控制点工期如下：20xx.6.13开工、放线、打眼20xx.6.16~6.20支吊架施工20xx.6.16~7.6桥架组装、敷设完毕200.7.7调整、清扫施工工长在熟悉图纸及施工方案的前提下，合理安排施工工序、劳动力，并向操作人员做好相应的技术交底工作，落实质量保证计划，对施工的重要环节及特殊点应落实到班组每一个人，并让他们知道本次施工的流程及进度。
弱电系统项目策划书范文3篇
弱电系统项目策划书范文3篇篇一弱电系统项目策划书范文一、项目背景随着科技的不断发展，弱电系统在各个领域的应用越来越广泛。
为了满足[项目名称]的需求，提高系统的性能和稳定性，特制定本策划书。
二、项目目标1. 建立一个稳定、可靠、安全的弱电系统。
2. 满足[项目名称]的功能需求，提供优质的服务。
3. 提高系统的智能化程度，实现自动化管理。
4. 降低系统的运行成本，提高能源利用效率。
三、项目内容1. 综合布线系统结构化布线：采用高品质的电缆和接插件，实现网络、电话、监控等信号的传输。
光纤布线：在需要高速传输和长距离传输的场合，采用光纤传输技术。
无线覆盖：在室内外设置无线接入点，提供无线网络覆盖。
2. 监控系统高清摄像头：采用高清摄像头，实现对重要区域的监控。
存储设备：采用网络存储设备，实现监控数据的存储和备份。
智能分析：通过智能分析算法，实现对监控画面的智能分析和预警。
3. 门禁系统读卡器：采用读卡、指纹等方式，实现人员的身份识别。
控制器：采用高性能的控制器，实现对门禁系统的控制和管理。
门锁：采用电子门锁，实现门的开关控制。
4. 报警系统探测器：采用红外、门磁等探测器，实现对入侵行为的检测。
报警主机：采用高性能的报警主机，实现对探测器信号的接收和处理。
声光报警器：采用声光报警器，实现对报警信号的提示。
5. 公共广播系统扬声器：采用音质优良的扬声器，实现声音的播放。
功放：采用高性能的功放，实现声音的放大。
话筒：采用无线话筒，实现声音的采集。
6. 智能家居系统智能灯光：通过手机 APP 或遥控器，实现灯光的开关、亮度调节等控制。
智能窗帘：通过电机控制，实现窗帘的开关、调速等控制。
智能家电：通过红外转发器，实现对家电的控制。
四、项目实施计划1. 需求调研：与客户进行沟通，了解客户的需求和期望，确定项目的范围和目标。
2. 方案设计：根据需求调研结果，设计弱电系统的方案，包括系统的架构、功能、设备选型等。
3. 设备采购：根据方案设计，采购所需的设备和材料，并进行验收。
弱电项目施工安装方案
弱电项目施工安装方案目录1前言 (3)2桥架、管线、预埋件施工 (3)3线缆敷设施工 (3)4设备安装前的准备和要求 (4)5支架、操作台的安装 (5)6设备的安装 (5)7机房控制设备的安装 (6)7.1机柜、显示设备的安装 (6)7.2控制设备的安装 (6)8控制室线缆处理 (6)9系统接地 (7)10系统测试 (7)11工程验收及交工 (8)1前言由于各弱电系统的管线、安装施工和测试均有共通性，在此作为整体统一提出各系统的主要施工方法和测试步骤。
在进场实施阶段我司还会提供内容更加详细的施工和测试方案。
2桥架、管线、预埋件施工(1) 严格按照设计图纸和有关规定、规范进行施工，保证桥架、管线及预埋件的精确性；(2) 必须选用国标镀锌金属桥架、管线和预埋件；(3) 系统是采用～220V集中供电时，供电线缆路由单独敷设线管，而且与智能化系统桥架、管线至少应相距30cm；敷设金属桥架时要求横平竖直,拐弯处需用相应的弯头，分支处需用相应的三通；金属桥架连接处间隙应≤5mm，不能有毛刺，并用4mm2单芯铜质导线作保护地短路处理；采用双吊杆加横樑的固定方式，距弯头和分支20cm～25cm处加固定点，直线敷设金属桥架每1.3～1.5m均匀地设置固定点；敷设金属线管时要求横平竖直，拐弯处其拐弯半径应大于线经20倍，分支处和终端需用过渡盒或分线盒，长距离直线敷设金属线管时，每12～15m应设置一个过渡盒；采用吊杆固定方式，直线敷设每1.3～1.5m均匀地设置固定点，距每个过渡盒或分线盒15cm～20cm处加固定点；每个过渡盒或分线盒均应用一根单独的吊杆固定；金属线管内应预留带丝，端口不能有毛刺并加护口，连接处用4mm2单芯铜质导线和专用线卡作保护地短路处理；线管、线槽的截面积应至少比所放线缆的截面积大1/3。
3线缆敷设施工敷设线缆的基本条件：土建收尾，场地已清理干净，所有线槽和保护管已经安装到位，终端暗埋盒安装完毕并经检查无误，方可进行线缆敷设，必须在安装吊顶之前完成。
消防户外弱电系统工程施工方案
一、工程概况消防户外弱电系统工程是指将消防设备、通讯设备、监控设备等弱电设备通过电缆、光纤等线缆进行连接，实现对消防设施、通讯、监控等功能的集成和管理。
本工程主要包括以下内容：消防报警系统、通讯系统、监控系统、应急照明系统等。
二、施工准备1. 施工组织（1）成立施工项目组，明确项目组长、技术负责人、施工负责人等岗位。
（2）编制施工组织设计，明确施工流程、施工方法、施工质量标准等。
2. 材料设备（1）消防报警设备、通讯设备、监控设备等。
（2）电缆、光纤、线槽、桥架、接插件等。
（3）施工工具、设备。
3. 施工技术文件（1）设计图纸、施工图纸、验收标准等。
（2）施工技术交底文件。
三、施工工艺1. 消防报警系统施工（1）按照设计图纸要求，敷设电缆、光纤，连接报警设备。
（2）安装报警设备，调试系统，确保报警功能正常。
2. 通讯系统施工（1）敷设通讯电缆，连接通讯设备。
（2）安装通讯设备，调试系统，确保通讯功能正常。
3. 监控系统施工（1）敷设监控电缆，连接监控设备。
（2）安装监控设备，调试系统，确保监控功能正常。
4. 应急照明系统施工（1）敷设应急照明电缆，连接应急照明设备。
（2）安装应急照明设备，调试系统，确保应急照明功能正常。
四、施工质量保证措施1. 施工人员必须具备相应的资质和技能，严格遵守施工规范和操作规程。
2. 材料设备必须符合国家相关标准和规定，确保工程质量。
3. 施工过程中，严格执行施工技术交底，确保施工质量。
4. 施工完成后，进行自检、互检、专检，确保工程质量。
五、施工进度安排1. 施工前，制定详细的施工进度计划，明确各阶段施工内容和时间节点。
2. 施工过程中，严格按照施工进度计划进行，确保工程按时完成。
3. 遇到特殊情况，及时调整施工进度计划，确保工程进度不受影响。
六、安全文明施工措施1. 施工现场设置安全警示标志，确保施工安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
3. 施工过程中，严格遵守消防安全规定，确保消防安全。
弱电系统施工方案28195
*************智能化系统xx工方案编制单位：***************公司*************************公司弱电系统施工方案1.工程概况1.1工程基本情况项目名称：*************工程项目项目地点：********************1.2工程内容xx文化中心xx系统工程项目，包含：综合布线系统、有线电视系统、视频监控系统、网络广播系统、机房工程装修、计算机网络系统等。
具体以xx纸及工程量清单为准。
建筑xx工程设计包括：建筑xx工程方案设计、初步设计、xx 设计。
建筑xx工程施工包括：设备选型、采购、系统安装及调试和运营维护。
1.3工程特点系统多，技术复杂，性能要求高。
本工程共包括10个子系统，系统设置xx和实用，其间各系统涉及工种及技术领域各不相同，除完成本工程的设计和施工过程，还应注重系统的可扩展性要求，系统架构必须具备所需的标准接口和开放性协议，才能保证本工程的子系统与后续建设的系统进行融合。
1.3.1集成的xx系统工程本工程包括图书馆、文化馆、博物馆三馆所有xx工程实施，工程施工组织必须科学合理，搞好项目排队，统筹安排，合理安排施工程序和施工顺序，利用科学有效的管理手段。
避免因技术及施工工序上组织的混乱，造成时间上的浪费，资源上的损失，质量上的低劣等后果。
由此，我公司将发挥建筑xx系统集成公司的专业化优势，利用多年在建筑xx系统集成工程集成的经验，充分调动一切资源，保障工程的合理安排及顺利进行，确保工程进度要求。
1.3.2质量要求高本项目的质量目标为：符合设计文件要求，执行智能建筑工程质量验收规范（GB50339-2003）、《建筑工程施工质量验收统一标准》（GB50300-2001）及现行的质量验收标准，一次性验收合格。
本项目xx集成度很高，系统功能完善。
这也给工程建设提出了更高的要求，因为xx系统实现的功能越多，系统运行的稳定性就越重要。
建筑弱电系统工程的设计与施工
建筑弱电系统工程的设计与施工摘要：智能化建筑已成为当前建筑的发展方向，这其中建筑弱电系统是智能化建筑中的关键组成。
本文就此阐述建筑弱电系统工程的设计与施工。
关键词：智能建筑；弱电系统；设计；施工1、智能建筑弱电系统概述随着现代科学技术尤其是人工智能代理技术的迅速发展，为现代建筑的智能控制提供了更有利的条件和全新的发展思路，与之相对应的就是建筑物“弱电”系统水平的不断提升。
但是，在智能建筑日益受到追捧的今天，很多智能建筑的功能和建设规模已经超出了现实需要，这不仅在无形中增加了企业在弱电系统施工等环节的施工成本，有时还会引起智能建筑各子系统之间的矛盾与冲突。
因此，智能建筑的建设以及弱电系统的设计与施工，一定要以实际需要为出发点，在加强对高智能建设认识的基础上，根据不同的需要合理控制智能建设的智能化程度，并保持与当地的经济发展水平相适应，促进我国建筑行业的健康发展。
2、建筑弱电系统工程的设计2.1 建筑物弱电进出线管的位置选择和预留对一个建筑来说，尽管弱电系统复杂多样，但需要与外界联系的弱电线路一般仅有通讯线路、安防监控互联线路以及业务线路。
网络虽然作为楼内所有弱电系统的支持平台，但它一般只是在建筑内部自成体系，与外界的联系通过通讯线路即可。
但是，政府、电力、司法等部门可能有自己的内部网络，需要在进线时考虑预埋保护管。
此外，某些建筑可能还有外界周边的安防线路以及消防报警线路。
进出线位置的选择依据外网来向，以建筑内布线便利为原则，避免出现大转角。
一般在地下或首层设置一间弱电进线间，进线位置注意避让开建筑的主要出入口、地下汽车坡道、消防水池等位置。
出于运营方面的考虑，规模大的建筑预留两间弱电进线间，分别留给电信和联通，其他有线电视等线路一般直接进竖井。
2.2 机房功能及位置的确认弱电系统相关的机房包括网络机房、安防控制室、楼控机房、消防控制室等，应根据建筑需要进行选择。
一般来说，安防控制室可以与消防控制室或楼控机房合用一室，但各自有专用的工作区域，而且重要建筑的控制中心（机房）应设置值班人员卫生间和专用空调设备。
指挥中心弱电工程技术方案及施工组织设计
指挥中心弱电工程技术方案及施工组织设计弱电工程技术方案工程概述该弱电工程位于指挥中心内部，包括网络、通信、监控、安防、配电等系统，共涉及15个专业，建筑面积约22000平方米。
网络系统网络系统采用三层结构设计，第一层为汇聚层，第二层为分配层，第三层为接入层。
其中，汇聚层采用核心交换机，分配层采用三层交换机，接入层采用二层交换机。
网络通信采用双机备份方式，保证设备的稳定性和可靠性。
通信系统通信系统包括有线电话、对讲机和无线电话系统。
有线电话采用VoIP技术，通信质量高、成本低；对讲机系统采用数字化技术，能够实现多组号码呼叫、动态寻呼和呼叫转接等功能；无线电话采用DECT技术，信号覆盖范围广，通话质量稳定。
监控系统监控系统包括CCTV、门禁、安防等部分，采用数字化技术，实现远程监控。
其中，CCTV采用高清IP摄像机，支持夜视、防水等功能；门禁系统采用IC卡读卡器，支持远程开锁和远程监控；安防系统采用红外探测器、门磁、震动探头等传感设备，实现人员非法入侵的防范。
配电系统配电系统包括配电装置、电缆敷设及其辅助设施等。
主要部分采用低压电气设备，包括配电柜、电缆桥架、接地设备等。
配电系统应具有较高的可靠性、安全性和灵活性，以保证正常运行及设备的安全操作。
施工组织设计施工单位施工单位应具备相应资质及技术能力，需具有工程总承包资质，并有网络、通信、监控等弱电工程施工经验。
施工标准所有施工应根据国家的施工标准进行设计，符合相关的规范和标准，保证施工质量，确保工程的完成。
施工程序1.施工前准备工作：确定施工方案，编制施工图、施工计划及设备清单等。
2.材料采购：采购符合标准的设备和材料，并对其进行质量检测。
3.网络架设：按照已设计好的方案进行网络架设，将各种设备连接互联网。
4.通信线路布设：布设电话线路、对讲机线路、无线电话线路等。
5.监控设备安装：按照要求安装CCTV、门禁、安防等设备。
6.配电系统建设：包括配电柜、电缆敷设及其辅助设施等。

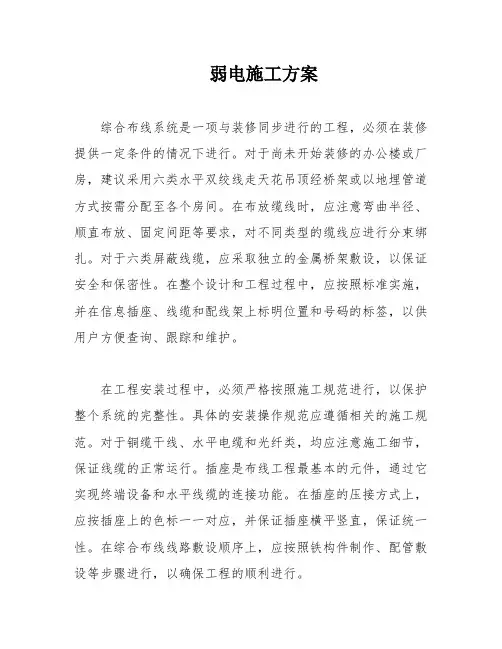

弱电施工方案
弱电施工方案综合布线系统是一项与装修同步进行的工程，必须在装修提供一定条件的情况下进行。
对于尚未开始装修的办公楼或厂房，建议采用六类水平双绞线走天花吊顶经桥架或以地埋管道方式按需分配至各个房间。
在布放缆线时，应注意弯曲半径、顺直布放、固定间距等要求，对不同类型的缆线应进行分束绑扎。
对于六类屏蔽线缆，应采取独立的金属桥架敷设，以保证安全和保密性。
在整个设计和工程过程中，应按照标准实施，并在信息插座、线缆和配线架上标明位置和号码的标签，以供用户方便查询、跟踪和维护。
在工程安装过程中，必须严格按照施工规范进行，以保护整个系统的完整性。
具体的安装操作规范应遵循相关的施工规范。
对于铜缆干线、水平电缆和光纤类，均应注意施工细节，保证线缆的正常运行。
插座是布线工程最基本的元件，通过它实现终端设备和水平线缆的连接功能。
在插座的压接方式上，应按插座上的色标一一对应，并保证插座横平竖直，保证统一性。
在综合布线线路敷设顺序上，应按照铁构件制作、配管敷设等步骤进行，以确保工程的顺利进行。
配管安装需要进行测位、划线、开沟打孔等步骤，同时还需要固定吊架、锯管、套丝、垠弯等操作。
在安装过程中，还需要固定暗盒。
在进行桥架敷设时，需要依据施工图及现场情况，确定每段桥架长度过墙点、转角点的走向。
然后按每段桥架走向划线并标出支持件打孔位置，确定过墙、穿过搂板后再进行打洞固定支持件，吊装桥体，并调整定位。
在敷设过程中，需要满足一定的技术要求，如水平敷设桥架支持件之间连接头尽量设置在跨距1/4左右，水平敷设桥架每二米左右加一支持件，垂直敷设时两个支持点为1.5米等。
在进行综合布线管内和桥架内配线时，需要在土建抹灰工程完毕后进行管内穿线。
在穿线前需要检查接线箱是否符合技术要求，并确定线缆长度，以配线箱到暗盒两点穿入引线的长度、加两端所需连接长度再加所需长度的预留量截断线缆，作好预留记录。
在穿线时，需要顺线的方向放开，防止弄乱，削去线缆保护层与引线（铁丝）接牢，把线合在一起接入管内。
桥架专项施工方案
桥架安装专项施工方案门头沟区体育文化中心建设工程桥架安装专项施工方案编制单位：北京城建安装集团有限公司编制人：审核人：审批人：2019 年月日桥架安装专项施工方案目录一、工程概况 (1)1.1建筑概况 (1)1.2电气简介 (1)1.2.1强电系统 (1)1.2.2弱电系统 (2)二、编制依据 (3)2.1编制依据 (3)三、施工准备 (3)3.施工准备 (3)3.1现场准备 (3)3.2 技术准备 (3)3.3材料准备 (4)3.4机具准备 (6)3.5施工人员准备 (7)劳动力计划表 (7)四、施工工艺流程 (8)4.1弹线定位 (8)4.2 金属膨胀螺栓安装 (8)4.3支吊架安装 (9)4.4桥架安装 (10)4.5桥架的接地 (15)五、电缆桥架安装注意事项 (16)六、安全、环保措施 (16)6.1安全措施 (16)6.2 环保措施 (17)七、成品保护 (17)一、工程概况1.1建筑概况工程名称：北京市门头沟区体育文化中心建设工程建设地点：门头沟区永定镇16街区用地性质：A4体育用地,可兼容文化设施功能使用性质：体育功能兼容文化设施总建筑面积：132933m2；地上建筑面积：59618；地上建筑面积：73315建筑层数：北区地上4层，南区地上5层地下3层建筑高度：35.01m建筑类别：一类高层设计使用年限：50年建筑耐火等级：地上一级，地下一级，地下车库防火分类为I 类防水等级：平屋面防水等级I级；坡屋面防水等级一级地下室防水等级一级,防水混凝土抗渗等级地下为P8抗震设防烈度：8度人防等级：地下三层设甲类二等人员掩蔽部一处，抗核武器级别6级、防常规武器级别6级，防化级别丙级; 设甲类人防物资库一处，抗核武器级别6级、防常规武器级别6级．防化级别丁级。
结构类型：钢筋混凝土及钢框架剪力墙结构。
1.2电气简介1.2.1强电系统1）在地下一层北区设10kV电缆分界室1间，电源从外线引入，经高压电缆桥架引至电缆分界室至1#10kV总配变电所。
强弱电工程安装施工方案(3篇)
第1篇一、工程概述本工程为一栋综合楼强弱电系统安装工程，包括强弱电线路的敷设、设备安装、调试及验收等工作。
工程范围为整个综合楼，包括办公区、会议室、宿舍、食堂等区域。
施工工期为60天，确保工程质量和进度。
二、施工准备1. 施工人员：组织一支具有丰富经验的强弱电工程安装施工队伍，包括电工、焊工、技术员等。
2. 施工材料：根据工程需求，准备充足的强弱电线路、设备、配件等材料，确保材料质量合格。
3. 施工工具：准备电钻、剥线钳、扳手、焊接设备等施工工具。
4. 施工图纸：熟悉并掌握施工图纸，确保施工方案与图纸相符。
三、施工方案1. 线路敷设（1）根据施工图纸，确定强弱电线路的敷设路径，包括地面、墙壁、天花板等。
（2）在敷设线路前，对敷设路径进行清理，确保无杂物、障碍物。
（3）采用PVC管、金属管等材料敷设强弱电线路，确保线路安全、可靠。
（4）强弱电线路应分开敷设，保持一定距离，避免相互干扰。
2. 设备安装（1）根据施工图纸，确定设备安装位置，包括配电箱、插座、灯具等。
（2）对设备进行检查，确保设备质量合格。
（3）采用膨胀螺丝、焊接等固定方式，将设备安装在指定位置。
（4）确保设备安装牢固，接线正确。
3. 调试与验收（1）完成强弱电线路敷设和设备安装后，进行通电调试。
（2）检查线路、设备运行情况，确保无故障。
（3）对强弱电系统进行整体测试，确保系统稳定、可靠。
（4）根据测试结果，对存在问题进行整改，直至满足验收标准。
四、施工注意事项1. 施工过程中，确保施工现场安全，遵守施工现场安全规定。
2. 施工人员应佩戴安全帽、手套等防护用品。
3. 施工过程中，注意线路、设备的保护，避免损坏。
4. 施工过程中，严格按照施工图纸和规范要求进行操作。
5. 施工完成后，进行自检、互检、专检，确保工程质量。
五、施工进度安排1. 第1-10天：施工人员进场，熟悉图纸，准备材料。
2. 第11-30天：进行强弱电线路敷设、设备安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
百度文库 - 让每个人平等地提升自我 7 弱电桥架系统设计方案 1.概述 线缆桥架具有结构紧凑合理、承载能力强、配置灵活、安装方便、规格齐全等优点，它广泛用于计算机网络工程、消防工程、弱电系统工程、广播电视等领域。 电缆桥架使电缆线路的敷设以及高层建筑的网络布线变得整齐、美观、规范，在工程设计中也实现了标准化、系列化和通用化，为美化环境和安全生产提供了新途径。 电缆桥架具有应用广、强度大、结构轻、造价低、施工简单、配线灵活、安全标准、外形美观的特点，对技术改造、扩大电缆、维护检修带来方便。
2．设计依据 《普通碳素结构钢冷轧刚带》 GB716-1983 《钢制电缆桥架工程设计规范》 CECS31 91
3.桥架的分类及特性 电缆桥架是由托盘、梯架（直线段、弯通、附件以及支吊架）等构成，用以支撑电缆，并具有连续的刚性结构系统。 按照结构型式分为：梯型桥架、槽型桥架、托盘式桥架、线槽。 按照材质分类有：钢制桥架、不锈钢桥架、铝合金桥架、有机材料、阻燃防火桥架。
槽式电缆桥架是一种全封闭型电缆桥架。它最适用于铺设计算机电缆、通信电缆、弱电系统电缆、热电偶电缆及其它高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。 梯式电缆桥架具有重量轻、成本低、造型别致、通风散热性能好等特点。它适用于一般直径较大电缆的敷设，特别适用于高、低压电力电缆的敷设。
托盘式电缆桥架是石油、化工、电力、电视电讯等方面最广泛应用的理想敷设装置。它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气性好等优点，既适用于动力电缆的安装，也适用于控制电缆的铺设。
电缆桥架的选用及安装应因地制宜，应随工艺管道架空敷设； 百度文库 - 让每个人平等地提升自我 7 电缆桥架可楼板，梁下安装； 可室内外墙壁、柱壁、隧道、电缆沟壁上的侧装； 可在露天立柱或支墩上安装。 可水平、垂直敷设，可转角、T字形、十字形分支； 可调宽、调高、变径等，具有安装使用灵活的优点。
4.桥架的计算 ●电缆桥架的载荷G总的计算： G总=n1q1+n2q2+n3q3+ …… 式中：q1、q2、q3 …… 为个电缆每单位长的重量(kg/m) n1、n2、n3 …… 为相应电缆的根数 G应小于电缆桥架的允许载荷 当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
●电缆桥架宽度b的计算： 控制电缆桥架宽度b的计算(一般电缆桥架的填充率取40%左右) 电缆总截面积:s0=n1π(d1/2)2+n2π(d2/2)2+ …… 需要的托架横载面积：s=s0d/0.4=s/h=s/(0.3h) 式中：h为电缆桥架净高
5.桥架设计与敷设的设计考虑 桥架从弱电竖井引入到控制室，在控制室机房内，应铺设高架抗静电地板，并在高架抗静电地板下安装金属线槽，将水平桥架、垂直桥架和配线机柜连接起来。 垂直线缆通过垂直桥架贯通整个大楼，垂直桥架的作用是提供弱电竖井内垂直干线的通道。弱电系统垂直桥架，安装在各层的配线间电缆竖井内，各系统电缆通过桥架在各层引出，进入各层水平主桥架。 水平线缆通过各层走廊上方吊顶内的水平桥架进入各个区域。在各区域内，将根据实际情况，使用金属线槽（吊顶内）、薄壁金属电线管。 根据泛海国际的招标要求，系统设计采用金属槽式电缆桥架结构。 百度文库 - 让每个人平等地提升自我 7 （1）垂直桥架的设计 垂直桥架安装在弱电竖井内，自下而上，贯通整个大楼。 桥架应固定在墙面上，要求桥架为全密封结构，可通过锁扣开启盖子，桥架之间通过配套的连接片和螺栓连接。 桥架底面要求冲穿线环，提供可以固定线缆的支架，以免线缆因重力损伤。根据布线标准，要求每隔600mm高度冲一排穿线环（每排均布4个穿线环），要求没有毛刺。 垂直桥架与各层的水平桥架连接，并且要求与各楼层配线间高架抗静电地板下的桥架连接。 根据布线系统的穿线工艺要求，桥架的内截面尺寸应大于所穿线缆截面积之和的3倍。 桥架转弯处应采用弧线形弯头或折线型弯头，以免发生线缆损坏。 桥架连接处要求通过接地线彼此连接。 桥架施工时间应在内装修期间，与强电工程同步进行。 桥架施工完毕后，应校验、检查、验收。
（2）水平桥架的设计 水平管线是大楼内弱电系统的主动脉。根据图纸所示，弱电系统各系统水平电缆，从各层弱电竖井（配线间）引出后，先沿走廊吊顶内的主电缆桥架敷设至各个设有信息点、布防点的区域，再由各区域吊顶内的分路桥架、线管或预埋在墙内的不同规格的穿线管，将电缆引到各系统前端设备或信息插座。 水平桥架采用走吊顶的轻型装配式槽形电缆桥架，这种方式适用于大型建筑物，为水平线系统提供机械保护和支持。装配式槽形电缆桥架是一种闭合式的金属托架，安装在吊顶内，从弱电井引向各个设有信息点或布防点的区域。 弱电系统的综合布线系统、监控系统等的布线是放射型的，线缆用量较大，所以线槽容量的计算很重要。按照标准的线槽设计方法，应根据水平线的外径来确定线槽的容量，即线槽的横截面积 = 水平线截面积之和×3，线槽的材料为冷轧合金板，表面进行相应处理，如镀锌、喷塑、烤漆等。为保证线缆的转弯半径，线槽须配以相应规格的分支辅件，以提供线缆路由的弯转自如。 金属线槽、金属软管、电缆桥架及各分配线箱均需整体连接，然后接地。如果不能确定信息出口的准确位置，布线时可先将线缆盘在吊顶内的出线口，待具体位置确定后，再引到各信息点、布防点。
（3）对桥架管线的施工要求 金属桥架用来安放和引导电缆，并起到机械保护的作用。同时还提供了一个防火、密封、紧固的空间使线缆可以安全地延伸到目的地，并为今后维护和扩充提供方便。 百度文库 - 让每个人平等地提升自我 7 桥架材料均为冷轧合金板，表面镀锌；钢板厚度>2.0㎜。表面进行酸洗、磷化及热镀锌处理，镀锌层厚度≥40μｍ，线槽内侧喷涂防火涂料，厚度满足防火30分钟需求，附着力为一级，符合规范要求。 管线施工单位要求必须根据国家标准，确保电缆铺设的可能性，清除管内毛刺和垃圾，并在管内留有穿线所需的引导钢丝； 为了确保穿线顺利，在电线管排放中，施工单位应根据建筑规范在管线分支、连接、转弯处设过线盒。 根据弱电系统布线的施工要求，在管线转弯处不能拐死角，每根电缆的转弯半径要求为其电缆外径的8-10倍。因此，吊顶内桥架在转弯或分路处均应设置45度。 水平线槽和竖井梯架连接处，及水平线槽和管线各连接处须配以相应规格的分支附件，不能断接，以保证线路路由的弯曲自如以及线路的安全。 若管线长度不够，需加套管时，应加外套，不能加内套。 在个别地方不能通过铁管时，可用金属软管连接，软管内径不能小于铁管内径。 所有桥架在线缆敷设安装完毕后，全部要求使用锁扣封闭，以防鼠害。
（4）桥架接地要求 为确保线路的安全，应使管线有良好的接地端。金属线槽、金属软管、电缆桥架及各配线机柜均需整体连接，然后接地。 就接地系统设计提出以下建议： 1）镀锌冷轧金属线槽的规格为2米/节，建议在线槽与线槽用连接片连接时加入有效的接地体（连接导线），该接地导线线径不应小于6平方毫米。弱电线槽应统一接入弱电系统的接地电极。 2）镀锌钢管的规格为6米/根，建议在管与管连接时增加有效的接地体（跨接导线），该接地导线线径不应小于6平方毫米。整个大厦弱电线槽应统一接入大厦的弱电系统的接地电极。 3）镀锌钢管与镀锌冷轧金属线槽之间的连接也应加入有效的接地连接导线，并接入大厦弱电系统的接地电极。金属线槽与机柜也用跨接导体连接。 4）各个信息点、布防点的出线盒和管路系统内的分线盒，与线管的连接应加入有效的接地连接导线，并接入大厦弱电系统的接地电极。 5）为防止电磁干扰，弱电线缆管路与强电线缆管路平行走向之间距离应相距20cm以上，即<2KVA应大于127mm； 2-5KVA应大于305mm； >5KVA应大于610mm。 百度文库 - 让每个人平等地提升自我 7 6）在机房中的所有弱电机柜均使用16mm2的多芯绝缘铜线直接与弱电接地端子连接，以确保抗静电活动地板支架构成有效的等电位。
（5）桥架尺寸的设计。 根据万峰酒店各层酒店部分平面图所示，弱电系统（包括综合布线系统、电视监控系统、有线电视系统等）所配套的主干桥架为共用150×100线槽（中间加隔板）设计比较合理，设计敷设为一个统一的总线槽（桥架），在桥架内分隔为三个隔断，综合布线、电视监控、有线电视等各个系统分别占用一个隔断，层次分明互不影响。美观统一，施工方便，一次布设完成。 根据各楼的实际需求情况分别采用200×100、150×100、100×100线槽。
我们选用2.0冷镀锌槽式电缆桥架。 桥架和线管统计如下：
桥架和线管统计 名称 线槽400×100 线槽400×150 线槽900×300 线600×150 线槽500×100 SC15 SC20 SC25 S百度文库 - 让每个人平等地提升自我 7 6-1# 36 21 6-2# 36 46 12 35 6-3# 45 50 13 33 6-4#地下一层 6 66 40 6-4#地下二层 15 6-5#地下一层 106 6-5#地下二层 22 8 31 17 222 6-6#地下一层 68 26 6-6#地下二层 94 45 6-7#地下一层 29 22 6-7#地下二层 89 123 39 地下停车库 225 52 合计 154 104 6 120 17 405 814 52
6）与装修工程商的协调与配合 由于内装修与弱电管线之间有着密切的关联，需要得到安装公司的支持与配合，例如隔断内是否有横档、弱电管线与强电管线的交叉、在剪力墙上能不能开洞、部分柱子要剔槽或外包装、某些垂直桥架要安装假柱子等等，因此有关管线的实际走向有待于与内装修工程的承包商商谈后，再提供准确的管线方案。
6.桥架系统配置清单 序号 设备名称 型号及规格 制造商/产地 数量 1 金属主线槽(冷镀锌2.0) 400×100 永六北京 154 2 金属主线槽(冷镀锌2.0) 400×150 永六北京 104
