底框结构设计规范

底框结构
、抗震设计规范7.1.8条（强条）：上部的砌体抗震墙与底部的框架梁或抗震墙应对齐或基本对齐（何谓基本对齐？《工程抗震》杂志沙安解答：每单元有不超过2道砌体墙不落在下面的框架梁或抗震墙上，可认为是基本对齐，这里是指建筑单元还是结构单元？该2道砌体墙的长度有无限制？普遍认为这个标准不好掌握，成都市《建筑抗震审查要点》说：）；6、7度5层可用砌体抗震墙（应符合7.5.6条的要求）；抗震墙应设置条形基础、筏式基础或桩基。

底层框架-抗震墙房屋的纵横两个方向，第二层与底层侧向刚度的比值，6、7度时不应大于2.5（89规范为3），8度时不应大于2.0，且均不应小于1.0（如小于1.0，地震时第二层可能先于底层破坏，更危险）；底部两层框架-抗震墙房屋的纵横两个方向，底层与底部第二层侧向刚度应接近，第三层与底部第二层侧向刚度的比值，6、7度时不应大于2.0，8度时不应大于1.5，且均不应小于1.0。

2、抗震设计规范7.1.5条：抗震墙的间距：6、7、8度时分别不应大于21、18、15m。

3、抗震设计规范7.1.10条：7度时底部框架及抗震墙的抗震等级为二级（89规范为三级）。

底框结构设计规范一、一般规定1、根据《抗规》7、1、2表中所述底框结构上部砌体最小厚度为240mm，房屋最高限值及层数： 6，7度 22m 7层；8度19m 6层；9度区不容许采用这种形式。

2、底框层高不得大于4、5m。

3、底部框架-抗震墙房屋得结构布置，应符合下列要求：1）上部得砌体抗震墙与底部得框架梁或抗震墙应对齐或基本对齐。

2）房屋得底部，应沿纵横两方向设置一定数量得抗震墙，并应均匀对称布置或基本均匀对称布置。

6、7度且总层数不超过五层得底层框架－抗震墙房屋，应允许采用嵌砌于框架之间得砌体抗震墙，但应计入砌体墙对框架得附加轴力与附加剪力；其余情况应采用钢筋混凝土抗震墙。

3）底层框架-抗震墙房屋得纵横两个方向，第二层与底层侧向刚度得比值，6、7度时不应大于2、5，8度时不应大于2、0，且均不应小于1、0。

4）底部两层框架-抗震墙房屋得纵横两个方向，底层与底部第二层侧向刚度应接近，第三层与底部第二层侧向刚度得比值，6、7 度时不应大于2、0 ，8度时不应大于1、5，且均不应小于1、0。

5）底部框架-抗震墙房屋得抗震墙应设置条形基础、筏式基础或桩基。

4、底部框架-抗震墙房屋得框架与抗震墙得抗震等级，6、7、8度可分别按三、二、一级采用。

5、底框层砼等级不得低于C30。

二、计算方法及要点1、计算方法：底部框架房屋可采用底部剪力法，并应按第2点规定调整地震作用效应。

2、底部框架-抗震墙房屋得地震作用效应，应按下列规定调整：1）对底层框架-抗震墙房屋，底层得纵向与横向地震剪力设计值均应乘以增大系数，其值应允许根据第二层与底层侧向刚度比值得大小在1、2～1、5范围内选用。

2）对底部两层框架-抗震墙房屋，底层与第二层得纵向与横向地震剪力设计值亦均应乘以增大系数，其值应允许根据侧向刚度比在1、2～1、5范围内选用。

3）底层或底部两层得纵向与横向地震剪力设计值应全部由该方向得抗震墙承担，并按各抗震墙侧向刚度比例分配。

底框设计程序要点总结一、结构布置1、平面布置宜对称，尽量避免L形等凸凹墙体，避免困难时，应满足t/d小于等于0.3否则应设防震缝。

使底层纵横向刚心尽可能与整栋房屋的质心重合。

2、7度设防时，允许7层且高度小于21m,对教学楼等横墙少的6层19m，对砖抗震墙为5层16m。

3、上面砖墙应按轴线上下对齐或基本对齐（每单元砌体抗震墙最多有二道不落在框架主梁，或砼抗震墙上，而是由次梁支托上部抗震墙。

托墙的次梁应按3.4.3条考虑地震作用的计算和内力调整。

次梁的重力和弯矩应作为主梁的集中力和集中扭矩，并应传递到主梁两端的竖向支承构件，形成附加的地震作用效应；北京市的结构设计技术细则中要求：“允许有1/3道墙体可以不与下部框架梁或抗震墙对齐。

同时，不对齐的墙不能连续超过两道。

有些地方规定墙总长度是75％～80％要对齐等等）。

落在托梁或抗震墙上，纵横墙应竖向连续。

4、底层应布置纵、横向尽量连成一体的抗震墙，横墙间距应小于18m。

抗震墙布置原则：均匀、分散、对称、周边。

其他的一些细节诸如：最好在上部砖墙下布墙、宜布在楼梯间周围等。

总层数不超过５层的底层，可以采用嵌砌于框架之间的砌体抗震墙，当采用砖时应先砌墙后浇梁柱（要防止底层商铺随意打墙）。

纵横向抗震墙宜保持一定的距离，最好布置在外围或靠近外墙处，并应尽量避免出现一字形墙体。

为防止角柱的破坏最好在转角处布置混凝土抗震墙，如不能布置则应在该处嵌砌砖围护墙，而且该墙不宜开设门窗洞口；抗震墙基础应应与框架柱基础联合考虑成一体。

5、二层楼盖应现浇且不小于120厚，当150厚时,应配双层筋,以承担部分水平剪力。

6、梁高跨比应在1/4-1/8之间，梁宽应300以上,b/h >0.3，柱宜采用方形截面对称配筋。

二、底框计算方法1、满载法:把梁作为单独的受弯构件,上部墙等全荷均作用梁上(结果偏大)。

只有胆小的人采用。

2、三板两墙法:即只算三层楼板两层墙体的重量，其余层不算（柱和基础算）虽未出过问题,但缺乏科学依据。

对底部框架结构的规范理解和应用提要：底框抗震墙合理布置方法，开洞抗震墙在PKPM中正确的输入方法，低矮抗震墙的处理，关键词：底框抗震墙 PKPM一，抗震墙的布置应符合“均匀，对称，周边，分散”的布置原则。

1，在满足抗震墙间距要求的前提下，尽量均匀分散的布置抗震墙：《抗震规范》7.1.5对房屋抗震横墙的间距有明确规定，如：7度区不应超过18米，6度区不不应超过21米。

底框结构房屋的横向地震力主要由横墙承担，不仅横墙须具有足够的承载力，而且楼盖须具有传递地震力给横墙的水平刚度，本条规定就是为了满足楼盖对传递水平地震力所需的刚度要求。

在满足抗震墙间距要求的前提下均匀分散的布置抗震墙会使结构具有合理的刚度和承载力分布。

2，纵横两方向尽量对称布置：《抗震规范》7.1.8第2条：底部两层框架-抗震墙房屋的底部，应沿纵横两方向设置一定数量的抗震墙，并应均匀对称布置或基本均匀对称布置。

一般情况下，沿横向比较容易实现对称布置，而纵向不容易满足，主要因为底框底层一般为车库或是商场，其正立面一般会开大洞口或落地通窗，从而造成沿建筑外纵墙只有一侧布置有抗震墙，这种布置方法虽然在计算时能通过，但其实是违背抗震墙的布置原则的，其结果使房屋的刚心与质心严重不重合，加大在地震作用下的整个结构扭转效应。

3，抗震墙应尽量沿建筑物的周边布置：周边就是指建筑物的外墙。

具体的说就是纵向指外纵墙，而横向指山墙和端开间内纵墙。

抗震墙沿建筑物的周边布置会使结构具有尽量大的抗扭刚度。

二，开洞抗震墙在PKPM中正确的输入方法：PKPM是一种常用的结构计算辅助软件，但它不是万能的，所以我们使用时要仔细阅读使用说明，了解其对不同构件计算的使用条件。

现版本PKPM对大开洞抗震墙是不能辨别的，即其对带洞口的抗震墙均按小洞口抗震墙处理。

而我们知道小洞口和大洞口的抗震墙的抗侧移刚度计算是不一样的。

小开洞抗震墙抗侧移刚度等于洞口影响系数α乘以无洞口抗震墙抗侧移刚度，α＝洞口面积除以墙体面积后开根号当α≤0.4时为小开口抗震墙当α≧0.6或洞口高度≧0.8倍层高时：抗侧移刚度等于洞口两侧抗震墙抗侧移刚度之和所以当抗震墙上开大洞口和开高度很高的洞口时，应该将洞口两侧的墙体按独立墙体输入。

底框结构设计规范一、一般规定1、根据《抗规》7、1、2 表中所述底框结构上部砌体最小厚度为240mm，房屋最高限值及层数：6, 7度22m 7层；8度19m 6层；9度区不容许采用这种形式。

2 、底框层高不得大于4、5m。

3、底部框架-抗震墙房屋得结构布置，应符合下列要求：1 ）上部得砌体抗震墙与底部得框架梁或抗震墙应对齐或基本对齐。

2）房屋得底部，应沿纵横两方向设置一定数量得抗震墙，并应均匀对称布置或基本均匀对称布置。

6、7 度且总层数不超过五层得底层框架－抗震墙房屋，应允许采用嵌砌于框架之间得砌体抗震墙，但应计入砌体墙对框架得附加轴力与附加剪力；其余情况应采用钢筋混凝土抗震墙。

3）底层框架-抗震墙房屋得纵横两个方向，第二层与底层侧向刚度得比值，6、7 度时不应大于2、5，8 度时不应大于2、0，且均不应小于1、0。

4）底部两层框架-抗震墙房屋得纵横两个方向，底层与底部第二层侧向刚度应接近，第三层与底部第二层侧向刚度得比值，6、7 度时不应大于2、0，8度时不应大于1、5，且均不应小于1、0。

5）底部框架-抗震墙房屋得抗震墙应设置条形基础、筏式基础或桩基。

4、底部框架-抗震墙房屋得框架与抗震墙得抗震等级，6、7、8 度可分别按三、二、一级采用。

5、底框层砼等级不得低于C30。

二、计算方法及要点1、计算方法：底部框架房屋可采用底部剪力法，并应按第 2 点规定调整地震作用效应。

2、底部框架-抗震墙房屋得地震作用效应，应按下列规定调整：1）对底层框架-抗震墙房屋，底层得纵向与横向地震剪力设计值均应乘以增大系数，其值应允许根据第二层与底层侧向刚度比值得大小在1、2〜1、5范围内选用。

2）对底部两层框架-抗震墙房屋，底层与第二层得纵向与横向地震剪力设计值亦均应乘以增大系数，其值应允许根据侧向刚度比在1、2〜1、5范围内选用。

3）底层或底部两层得纵向与横向地震剪力设计值应全部由该方向得抗震墙承担，并按各抗震墙侧向刚度比例分配。

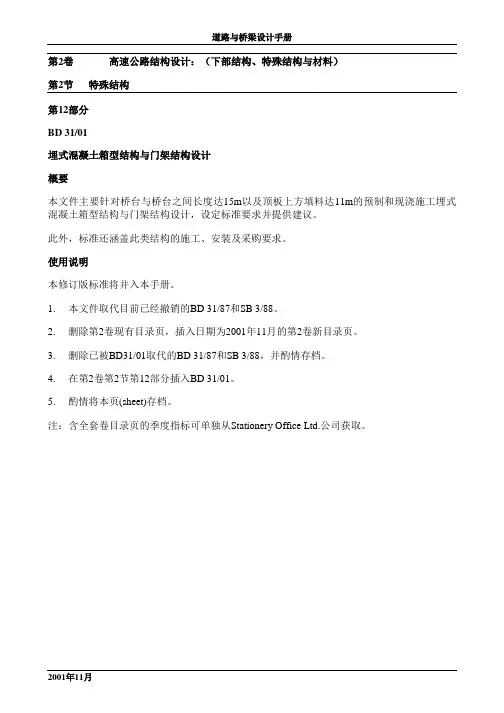

道路与桥梁设计手册第2卷高速公路结构设计：（下部结构、特殊结构与材料）第2节特殊结构第12部分BD 31/01埋式混凝土箱型结构与门架结构设计概要本文件主要针对桥台与桥台之间长度达15m以及顶板上方填料达11m的预制和现浇施工埋式混凝土箱型结构与门架结构设计，设定标准要求并提供建议。

此外，标准还涵盖此类结构的施工、安装及采购要求。

使用说明本修订版标准将并入本手册。

1. 本文件取代目前已经撤销的BD 31/87和SB 3/88。

2. 删除第2卷现有目录页，插入日期为2001年11月的第2卷新目录页。

3. 删除已被BD31/01取代的BD 31/87和SB 3/88，并酌情存档。

4. 在第2卷第2节第12部分插入BD 31/01。

5. 酌情将本页(sheet)存档。

注：含全套卷目录页的季度指标可单独从Stationery Office Ltd.公司获取。

道路与桥梁设计手册BD 31/01高速公路局苏格兰行政院开发署威尔士国民议会北爱尔兰地区发展部埋式混凝土箱型结构与门架结构设计第2卷第2节第12部分BD 31/01修订登记表修订登记表修订登记表第2卷第2节第12部分BD 31/01 修订登记表道路与桥梁设计手册第2卷高速公路结构设计：（下部结构、特殊结构与材料）第2节特殊结构第12部分BD 31/01埋式混凝土箱型结构与门架结构设计目录符号与定义章节1. 简介2. 设计原则3. 荷载4. 设计5. 材料与施工6. 参考文献7. 咨询附录附录A 拟考虑的荷载工况图附录B 根据BS8002计算回填压力附录C 计算差温效应引起的力矩和剪力附录D 开口力矩转角设计附录E 技术要求和设计检查清单第2卷第2节第12部分BD 31/01符号与定义符号与定义符号本标准中所用符号的定义如下：A s (mm²) 受拉钢筋面积b (mm) 截面宽度C (m) 地上单轮的接触宽度d (mm) 受拉钢筋的有效深度d cnr (mm) 角筋的有效深度D (m) 地平面至所述桥台墙上点的深度E D (m) 自端墙内表面的轮中心距离E T (m) 自结构或纵缝较近边缘的牵引力中心距离F R (kN) 基础底的摩擦阻力F R1, F R2 (kN) 门架左右基础底的摩擦阻力h (mm) 顶板厚度h na (m) 顶面顶部至顶面中性轴的深度h w (mm) 墙厚H (m) 从顶面上表面到地平面的保护层高度K 设计中，规定荷载拟用的土压力系数K a主动土压力系数K min最小可信平衡土压力系数K p被动土压力系数K r抗摇摆和滑动的分项被动土压力系数K o“静态”侧向土压力系数K t牵引系数L j (m) 预制节段的长度（与墙平行）现浇施工中纵缝之间的距离无缝时，结构(=L t)的横向总长度（或宽度）符号与定义第2卷第2节第12部分BD 31/01 LL L (m) 与墙垂直的结构的总长度L t (m) 与墙平行的结构的横向总长度（或宽度）L1至L5 (m) 轮或轴的散布宽度M max (kNm/m) 仅在正常使用极限状态下因竖向活载在结构顶面产生的最大“自由跨”力矩/米M f (kNm/m) 固端顶面的差温力矩M roof顶面内的“松弛”差温力矩M base底座内的“松弛”差温力矩n 轮数量Q* 设计荷载（参见BS5400：第1部）p sc (kN/m2) 水平活载附加压力R1, R2 (kN) 门架左右底座上的水平反作用力R* 设计阻力（参见BS5400：第1部分）S (m) 轮子横向中心线距离S* 设计荷载效应T max (°C) 顶面最高有效温度T min (°C) 顶面最低有效温度T q (kNm) 作用在基础上的平面扭矩T R (kNm) 基础底的旋转抗滑阻力V (kN) 轮载v sc (kN/m2) 竖向活载附加压力V tot (kN) 施加的竖向荷载X clear (m) 单跨结构的净跨多跨结构的最大净跨X (m) 墙中心之间测得的顶面有效方形跨度Y (m) 顶板和底板中心之间测得的箱侧壁有效高度第2卷第2节第12部分BD 31/01符号与定义Z (m) 水平面以下深度α (per °C)混凝土的热膨胀系数Β附加恒载系数γ (kN/m3) 夯实填土和道路施工材料的平均单位毛重γfL分项安全系数（考虑了荷载不利偏离标称值的概率以及一起作用的所有各类荷载同时达到标称值的折算概率）γf3分项安全系数（考虑了荷载效应不准确评估、结构内未预见应力分布、施工中完成的各种尺寸精度变更）γm分项安全系数（考虑了材料强度可变性以及构件强度评估不确定性）δ设计壁面摩擦角δb设计底座摩擦角∆ (m) 顶面中跨挠度η差温折减系数θ倾斜角：结构边缘与桥台墙垂直方向形成的锐角。

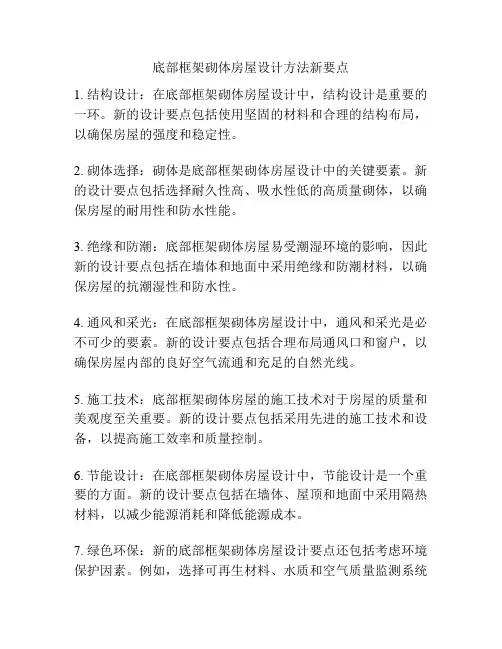

底部框架砌体房屋设计方法新要点
1. 结构设计：在底部框架砌体房屋设计中，结构设计是重要的一环。

新的设计要点包括使用坚固的材料和合理的结构布局，以确保房屋的强度和稳定性。

2. 砌体选择：砌体是底部框架砌体房屋设计中的关键要素。

新的设计要点包括选择耐久性高、吸水性低的高质量砌体，以确保房屋的耐用性和防水性能。

3. 绝缘和防潮：底部框架砌体房屋易受潮湿环境的影响，因此新的设计要点包括在墙体和地面中采用绝缘和防潮材料，以确保房屋的抗潮湿性和防水性。

4. 通风和采光：在底部框架砌体房屋设计中，通风和采光是必不可少的要素。

新的设计要点包括合理布局通风口和窗户，以确保房屋内部的良好空气流通和充足的自然光线。

5. 施工技术：底部框架砌体房屋的施工技术对于房屋的质量和美观度至关重要。

新的设计要点包括采用先进的施工技术和设备，以提高施工效率和质量控制。

6. 节能设计：在底部框架砌体房屋设计中，节能设计是一个重要的方面。

新的设计要点包括在墙体、屋顶和地面中采用隔热材料，以减少能源消耗和降低能源成本。

7. 绿色环保：新的底部框架砌体房屋设计要点还包括考虑环境保护因素。

例如，选择可再生材料、水质和空气质量监测系统
等，以减少对环境的负面影响。

总的来说，新的底部框架砌体房屋设计要点包括结构设计、砌体选择、绝缘和防潮、通风和采光、施工技术、节能设计和绿色环保。

这些要点旨在提高房屋的质量、耐用性、舒适度和环保性能。

做底框血一样的教训！希望对做底框新人的一点建议！为什么会有底部框架这种结构！强烈建议取消这种抗震及其不利的混合结构形式！路还的走！工程还得做！下面我希望通过我的亲身体验与一点小小的经验希望给那些做底框的新人一些忠告！如果您已经有十年的结构经验，那么请您离开！1、底框计算到底用那一种程序，怎么计算！PKPM有三个模块可以做！是什么顺序怎么做，论坛上很多，不知道可以搜一搜！我的答案是PK，用SATWE复核，复核内容主要是吊筋和附加箍筋，论坛有一贴漏掉吊筋的，希望大家引以为戒。

很多人说ＰＫ偏大，的确是这样的，我感觉ＳＡＴＷＥ偏小。

２、ＳＡＴＷＥ看起来比较简单适合新手用，属于傻瓜型，ＰＫ不是很直观，需要一些技术含量！底框是需要靠电脑，但是手算是必不可少的！有人说ＰＫ麻烦要一榀一榀的抽，不要怕麻烦，其实没有几根梁，如果截面尺寸不是反复的调整，不是很慢！因为ＳＡＴＷＥ的结果很多需要你自己去判断它的准确性！这是新手最缺乏的！我们不是想刻意做大，因为我们这些新手还没有做小的能力！３、怎么使用ＰＫ来做底框，我给大家简单介绍一下：（１）ＰＭ建模，这个是基础，活载输入没什么好说，按照规范走，我的老师告诉我楼梯按照疏散消防楼梯3.5走，我也一直是这么做的。

恒载：大家可以问一下自己院里老人儿是怎么输的，空心板+双面粉刷+楼面做法，我大概输3~3.5，现浇板100mm我输3.5~4。

（2）抗震验算通过，侧向刚度比要满足规范。

（3）我要提醒大家重要的东西来了:开始选项有几个重要参数大家需要重视1、墙体材料自重：一般按照实心粘土砖为22，这个是加双面粉的，没有特殊要求不要动他。

如果确实要动，多孔砖密度较小KP1型资料显示为16.63KN/M3加双面粉，19~20左右。

2、按照经验考虑墙梁作用上部荷载折减：这个选项一般不选。

原因无经验即不选。

3、按照规范方法确定托梁上部荷载：一般不按照墙梁计算，不选。

4、剪力墙侧移刚度考虑边框柱作用：与剪力墙多少有关，不选偏安全。

底框结构设计要点总结底框结构设计要点总结底框结构设计要点总结（底框-）砖混结构设计总结一、分析建筑条件，准备初步工作：1.底框部分：（1）根据建筑条件图布置框架柱轴网，由抗震概念设计，尽量不要出现单根柱而不能形成一榀框架的情况，柱距一般为6米；（2）柱截面初步设计；单层商铺部分的框架柱截面设为350X350，底框部分的框架柱设为400X400；（3）根据柱轴网确定剪力墙的分布（长度和距离）；（4）剪力墙一般分布在楼梯间处，与电信专业协调，预留电表箱位置；（5）剪力墙往往矮而长，变形能力差，多为剪切破坏，宜开竖缝保证高宽比大于1.5；（6）根据底层店面部分的墙厚确定框架梁、柱偏心；（7）根据框架柱的设置和柱距，确定框架梁的高度和宽度（一般上面有出承重墙的框架梁宽度不小于350，其它墙梁宽度不小于300，高度不小于净跨的1/5）；（框架结构梁截面尺寸控制办法：计算时用TAT，看计算结果配筋图内的配筋率图；要求全截面配筋率1.5-1.7之间）（8）其框架和抗震墙的抗震等级，6、7度可分别按三、二级采用；2.砖混部分：（1）根据纵横墙的布置及可能会有的屋面构架，确定构造柱的位置和种类，（最外围的构造柱直接升到女儿墙，门窗洞口处的构造柱尺寸最好与门洞处的短墙吻合）（2）根据户型布置设置梁，包括其宽度和高度（其位置应把楼板分成规则的矩形，在阳台较大窗洞处或门窗连续设置处应设置过梁，且其高度加上门窗的高度应等于楼层高度）；（3）根据户型布置确定板厚，一般取短向跨度的1/35，但是最好不要小于100，客厅不小于120，否则影响使用；阳台、厨卫一般为90，屋面板厚120，楼梯梯板厚度为板跨的1/28，且平台梁高度与其下的窗高之和要等于建筑标高；（4）根据墙体外立面的腰线做法，确定外围圈梁的高度和做法；（5）根据总体要求，设置不同的结构标准层与荷载标准层；（6）阳台处的挑梁高度为挑出长度的1/3-1/6；二、输入计算模型，进行程序计算：1.底框部分：（1）SAT-8计算底框时不能考虑风荷载。

底框结构设计注意事项解读底框结构设计注意事项底框结构▲ 底框结构上部砖混荷载?● 底框结构里程序自动会把上部砖混荷载传至底框 , 不用自己再加● 用 STAWE 算底框是 , 砌体方面有一个选项 :1. 按 PM 主菜单 8算法 ;2.有限元整体算法 .此处应该选 1 有限元整体算法对底框不太准 , 只供参考 (PKPM 技术人员说的▲ sat-8计算底框时,结构体系选什么?● 引用《 pkpm 新天地》 2004年第 5期咨询台的信息:计算砖混底框时, satwe 第一项中的结构体系参数已经失效。

所以在计算底框时, satwe 第一项中的结构体系参数无论选框架还是框剪结构都是无用的。

▲ 底框建模问题:(1建模时在底层砼抗震墙处我同时输入砼抗震墙和框架梁是否正确?有开洞的墙处我将洞口直接开到框架梁底,这样对吗?● 可以同时输入抗震墙和框架梁, 框架梁作为边框梁。

若是底部二层框架时, 中间一层可以不用输入抗震墙。

洞口可以直接开到框梁底。

(2在 PM 楼层组装里面的设计参数里,总信息里结构主材应填什么?材料信息里主要墙体材料又该怎样填?● 在 PM 地设计参数应当填“ 底框” ,结构主材可以填混凝土。

在SATWE-8中的材料信息中应当填砌体。

(3 SATWE-8算完后,发现连梁超筋,而在墙洞上方有框梁,这是怎么回事?● 底框主梁直接可按规范要求计算,应考虑荷载直接作用在梁上,超筋就调整梁断面尺寸。

(4平法绘图时,应该将框架柱旁的墙肢与柱一起画配筋吗?● 既然柱与墙肢接在一起,那柱是构造边缘构件,应当查计算结果中抗震墙中的计算结果,按边缘构件配筋并画在一起。

▲ 新规范中第 7.1.8条 1款要求底部框架 -抗震墙房屋结构布置中,上部砌体抗震墙与底部框架梁或抗震墙对齐或基本对齐,在定量上如何把握?● 底框房屋是一种不利于抗震的结构类型。

为提高其抗震能力,《建筑抗震设计规范》(GB50011-2001中 7.1.8条 1款要求,上部砌体抗震墙与底部的框架梁或抗震墙的轴线对齐或基本对齐, 即大部分砌体抗震墙由下部的框架主梁或钢筋混凝土抗震墙支承, 每单元砌体抗震墙最多有二道不落在框架主梁或钢筋混凝土抗震墙上,而是由次梁支托上部抗震墙。

底框结构设计规范底框结构设计规范一.一般规定1.根据《抗规》7.1.2表中所述底框结构上部砌体最小厚度为240mm，房屋最高限值及层数： 6，7度 22m 7层；8度 19m 6层；9度区不容许采用这种形式。

2.底框层高不得大于4.5m。

3.底部框架-抗震墙房屋的结构布置，应符合下列要求：1）上部的砌体抗震墙与底部的框架梁或抗震墙应对齐或基本对齐。

2）房屋的底部，应沿纵横两方向设置一定数量的抗震墙，并应均匀对称布置或基本均匀对称布置。

6、7度且总层数不超过五层的底层框架－抗震墙房屋，应允许采用嵌砌于框架之间的砌体抗震墙，但应计入砌体墙对框架的附加轴力和附加剪力；其余情况应采用钢筋混凝土抗震墙。

3）底层框架-抗震墙房屋的纵横两个方向，第二层与底层侧向刚度的比值，6、7度时不应大于2.5，8度时不应大于2.0，且均不应小于1.0。

4）底部两层框架-抗震墙房屋的纵横两个方向，底层与底部第二层侧向刚度应接近，第三层与底部第二层侧向刚度的比值，6、7 度时不应大于2.0 ，8度时不应大于1.5，且均不应小于1.0。

5）底部框架-抗震墙房屋的抗震墙应设置条形基础、筏式基础或桩基。

4.底部框架-抗震墙房屋的框架和抗震墙的抗震等级，6、7、8度可分别按三、二、一级采用。

5.底框层砼等级不得低于C30。

二.计算方法及要点1.计算方法：底部框架房屋可采用底部剪力法，并应按第2点规定调整地震作用效应。

2.底部框架-抗震墙房屋的地震作用效应，应按下列规定调整： 1）对底层框架-抗震墙房屋，底层的纵向和横向地震剪力设计值均应乘以增大系数，其值应允许根据第二层与底层侧向刚度比值的大小在1.2～1.5范围内选用。

2）对底部两层框架-抗震墙房屋，底层和第二层的纵向和横向地震剪力设计值亦均应乘以增大系数，其值应允许根据侧向刚度比在1.2～1.5范围内选用。

3）底层或底部两层的纵向和横向地震剪力设计值应全部由该方向的抗震墙承担，并按各抗震墙侧向刚度比例分配。

底部框架－抗震墙房屋结构设计的基本要求和防治措施摘要：底部框架－抗震墙结构属下柔上刚结构，对抗震极为不利，因此通过介绍底部框架－抗震墙结构的设计基本要求，提出一些防治措施。

关键词：底部框架-抗震墙砌体防治措施在我国城市中，临街的住宅、办公室等建筑在底层或底部两层设置商店、餐厅或银行等，房屋上部几层为纵、横墙比较多的砖墙承重结构，房屋的底层或底部两层因使用功能需要大空间而采用框架－抗震墙结构。

此种结构由于上下的材料和结构均不同，结构的自振特性差异较大，其抗震性能较差，因此，总结这类房屋的震害规律、分析研究其抗震性能和提高这类房屋整体抗震能力的设计方法与措施，对于搞好这类房屋的抗震设计是非常重要的。

一，底层框架－抗震墙砖房的震害特点未经抗震设防的底层框架－抗震墙砖房，其底层的纵横墙数量较少且平面布置不对称，而上部砖房则纵横墙的间距较密，上部砖房的侧移刚度较底层大得多，在强烈地震作用下，由于底层的抗侧力刚度和极限承载能力相对于第二层薄弱，结构将在底层率先屈服、进入弹塑性状态，并将产生变形集中的现象。

底层的率先破坏将危及整个房屋的安全。

我国近十几年来的强震震害表明，这类房屋的地震震害较为普遍，未经抗震设防的这类房屋的特点是：1．震害多数发生在底层，表现为“上轻下重”；2．底层的震害规律是：底层的墙体比框架柱重，框架柱又比梁重；3．房屋上部几层的破坏状况与多层砖房相类似，但破坏的程度比房屋的底层轻得多。

二，底部框架－抗震墙砖房抗震设计的基本要求底层框架和底部两层框架－抗震墙砖房的底部框架－抗震墙和上部砖房部分均具有一定的抗震能力，但这两部分不同承重和抗侧力体系之间的抗震性能是有差异的，而且其过渡楼层的受力也比较复杂。

为了使这类房屋的抗震设计满足“小震”不坏，“中震”可修和“大震”不倒的抗震设防目标，应符合下列基本要求。

1，房屋的平、立面布置应规则、对称历次震害调查说明，体型复杂或结构构件（墙体、柱网等）布置不合理，将加重房屋的震害。

7 多层砌体房屋和底部框架、内框架房屋7.1 一般规定7.1.1本章适用于烧结普通粘土砖、烧结多孔粘土砖、混凝土小型空心砌块等砌体承重的多层房屋，底层或底部两层框架-抗震墙和多层的多排柱内框架砖砌体房屋。

配筋混凝土小型空心砌块抗震墙房屋的抗震设计，应符合本规范附录F的规定。

注：1本章中“普通砖、多孔砖、小砌块”即“烧结普通粘土砖、烧结多孔粘土砖、混凝土小型空心砌块”的简称。

采用其它烧结砖、蒸压砖的砌体房屋，块体的材料性能应有可靠的试验数据；当砌体抗剪强度不低于粘土砖砌体时，可按本章粘土砖房屋的相应规定执行；2 6、7度时采用蒸压灰砂砖和蒸压粉煤灰砖砌体的房屋，当砌体的抗剪强度不低于粘土砖砌体的70％时，房屋的层数应比粘土砖房屋减少一层，高度应减少3m，且钢筋混凝土构造柱应按增加一层的层数所对应的粘土砖房屋设置，其它要求可按粘土砖房屋的相应规定执行。

7.1.2多层房屋的层数和高度应符合下列要求：1 一般情况下，房屋的层数和总高度不应超过表7.1.2的规定。

注：1 房屋的总高度指室外地面到主要屋面板板顶或檐口的高度，半地下室从地下室室内地面算起，全地下室和嵌固条件好的半地下室应允许从室外地面算起；对带阁楼的坡屋面应算到山尖墙的1/2高度处；2 室内外高差大于0.6m时，房屋总高度应允许比表中数据适当增加，但不应多于1m；3 本表小砌块砌体房屋不包括配筋混凝土空心小型砌块砌体房屋。

2 对医院、教学楼等及横墙较少的多层砌体房屋，总高度应比表7.1.2的规定降低3m，层数相应减少一层；各层横墙很少的多层砌体房屋，还应根据具体情况再适当降低总高度和减少层数。

注：横墙较少指同一楼层内开间大于4.20m的房间占该层总面积的40％以上。

3 横墙较少的多层砖砌体住宅楼，当按规定采取加强措施并满足抗震承载力要求时，其高度和层数应允许仍按表7.1.2的规定采用。

7.1.3 普通砖、多孔砖和小砌块砌体承重房屋的层高，不应超过3.6m；底部框架-抗震墙房屋的底部和内框架房屋的层高，不应超过4.5m。

底框-砌体结构设计（底框-）砖混结构设计总结⼀、分析建筑条件，准备初步⼯作：1. 底框部分：（1）根据建筑条件图布置框架柱轴⽹，由抗震概念设计，尽量不要出现单根柱⽽不能形成⼀榀框架的情况，柱距⼀般为6⽶；（2）柱截⾯初步设计；单层商铺部分的框架柱截⾯设为350X350，底框部分的框架柱设为400X400；（3）根据柱轴⽹确定剪⼒墙的分布（长度和距离）；（4）剪⼒墙⼀般分布在楼梯间处，与电信专业协调，预留电表箱位置；（5）剪⼒墙往往矮⽽长，变形能⼒差，多为剪切破坏，宜开竖缝保证⾼宽⽐⼤于1.5；（6）根据底层店⾯部分的墙厚确定框架梁、柱偏⼼；（7）根据框架柱的设置和柱距，确定框架梁的⾼度和宽度（⼀般上⾯有出承重墙的框架梁宽度不⼩于350，其它墙梁宽度不⼩于300，⾼度不⼩于净跨的1/5）；（框架结构梁截⾯尺⼨控制办法：计算时⽤TAT，看计算结果配筋图内的配筋率图；要求全截⾯配筋率1.5-1.7之间）（8）其框架和抗震墙的抗震等级，6、7度可分别按三、⼆级采⽤；2. 砖混部分：（1）根据纵横墙的布置及可能会有的屋⾯构架，确定构造柱的位置和种类，（最外围的构造柱直接升到⼥⼉墙，门窗洞⼝处的构造柱尺⼨最好与门洞处的短墙吻合）（2）根据户型布置设置梁，包括其宽度和⾼度（其位置应把楼板分成规则的矩形，在阳台较⼤窗洞处或门窗连续设置处应设置过梁，且其⾼度加上门窗的⾼度应等于楼层⾼度）；（3）根据户型布置确定板厚，⼀般取短向跨度的1/35，但是最好不要⼩于100，客厅不⼩于120，否则影响使⽤；阳台、厨卫⼀般为90，屋⾯板厚120，楼梯梯板厚度为板跨的1/28，且平台梁⾼度与其下的窗⾼之和要等于建筑标⾼；（4）根据墙体外⽴⾯的腰线做法，确定外围圈梁的⾼度和做法；（5）根据总体要求，设置不同的结构标准层与荷载标准层；（6）阳台处的挑梁⾼度为挑出长度的1/3-1/6；⼆、输⼊计算模型，进⾏程序计算：1. 底框部分：（1） SAT-8计算底框时不能考虑风荷载。

结构设计：底框结构中剪力墙有哪些布置原则？
底框架结构中的剪力墙既是承担竖向荷载的主要构件，更是承担水平力的主要构件，在地震中起第一道防线作用，因此在设计时要考虑底部剪力墙承担100%的水平地震作用，而框架只承担小部分的地震力作为安全储备。

震害观测表明，底框砖房在地震时底层将发生变形集中，会出现过大的侧移而严重破坏甚至倒塌。

有鉴于此，新规范在近十几年各地试验研究的基础上，对底框架结构剪力墙的布置做出了更科学的调整。

首先抗震墙间距要满足最大横墙间距限制，6、7、8度设防区最大横墙间距分别为21m、18m、和15m。

其次，剪力墙应沿2个主轴方向都有布置，使之形成直角以更好地发挥抗震作用。

另外要克服矫枉过正的偏见，有些设计人员认为既然底框结构底层薄弱就多布置一点剪力墙越强越好，实际上是走向另一个极端。

剪力墙的设置应与上部砌体结构相协调，抗震设计的原则是沿楼层间侧移刚度应均匀变化，而不允许各层间发生突变。
