简述砖混结构设计步骤和内容砖混结构是指由砖和混凝土组成的建筑结构。
它是目前常见的建筑结构类型之一，具有较好的承载力和耐久性。
砖混结构设计的步骤和内容如下：1.结构设计任务书：结构设计师首先需要与业主和建筑设计师沟通，了解建筑的用途、规模、荷载要求以及其他具体要求，编制结构设计任务书。
2.结构布置和形式选择：根据任务书要求，结构设计师会根据建筑的功能和荷载情况，确定结构的布置。
同时还要考虑建筑的形式，如框架结构、框筒结构等，以及结构的稳定性和经济性等。
3.荷载计算和分析：根据国家相关规范和标准，结构设计师需要对建筑所承受的荷载进行计算和分析。
这包括静荷载、动荷载和地震荷载等。
通过荷载计算和分析，可以确定结构的尺寸和强度。
4.结构内力计算：结构设计师需要根据荷载计算的结果，对结构的内力进行计算。
内力计算是结构设计的重要环节，需要考虑各个构件受力的情况，以及结构的整体受力平衡。
5.结构设计参数的确定：结构设计师需要根据所选用的建筑材料和结构形式，确定结构的设计参数。
这包括混凝土的配合比、砖的类型和墙体的厚度等。
6.结构构件的设计：根据结构设计参数，结构设计师需要对各个构件进行详细设计。
主要包括墙体、柱、梁等构件的尺寸和配筋等。
7.结构连接件的设计：在砖混结构中，连接件的设计是非常重要的。
结构设计师需要对墙体与墙体、墙体与梁、墙体与柱等连接部位进行设计，并确定连接件的类型和尺寸。
8.结构施工图绘制：根据结构设计的要求，结构设计师需要绘制结构施工图。
施工图是建筑施工的重要依据，它详细描述了每个构件的尺寸、配筋和连接方式等。
9.结构施工监督：一旦结构施工开始，结构设计师需要进行现场监督，确保施工按照设计要求进行。
同时，还需要解决施工过程中的技术问题和合理调整设计方案。
10.结构验收和监测：在建筑竣工后，结构设计师还需要进行结构验收和监测工作。
验收是为了检查建筑结构是否符合设计规范和标准。
监测是为了保证建筑结构的安全性和耐久性。

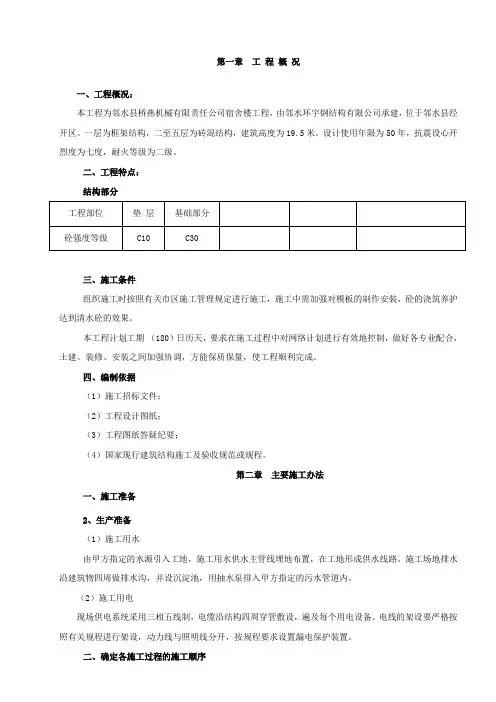

第一章工程概况一、工程概况：本工程为邻水县桥燕机械有限责任公司宿舍楼工程，由邻水环宇钢结构有限公司承建，位于邻水县经开区。
一层为框架结构，二至五层为砖混结构，建筑高度为19.5米。
设计使用年限为50年，抗震设心开烈度为七度，耐火等级为二级。
二、工程特点：结构部分三、施工条件组织施工时按照有关市区施工管理规定进行施工，施工中需加强对模板的制作安装，砼的浇筑养护达到清水砼的效果。
本工程计划工期（180）日历天，要求在施工过程中对网络计划进行有效地控制，做好各专业配合，土建、装修、安装之间加强协调，方能保质保量，使工程顺利完成。
四、编制依据（1）施工招标文件；（2）工程设计图纸；（3）工程图纸答疑纪要；（4）国家现行建筑结构施工及验收规范或规程。
第二章主要施工办法一、施工准备2、生产准备（1）施工用水由甲方指定的水源引入工地，施工用水供水主管线埋地布置，在工地形成供水线路。
施工场地排水沿建筑物四周做排水沟，并设沉淀池，用抽水泵排入甲方指定的污水管道内。
（2）施工用电现场供电系统采用三相五线制，电缆沿结构四周穿管敷设，遍及每个用电设备。
电线的架设要严格按照有关规程进行架设，动力线与照明线分开，按规程要求设置漏电保护装置。
二、确定各施工过程的施工顺序1、施工部署（1）施工顺序以先基础后主体，先地下后地上，先结构后装饰，结构及内装饰由下向上，外装饰由上而下的原则组织施工。
○1土建工程分为三个阶段施工第一阶段：基础施工阶段。
第二阶段：0.00以上主体工程施工阶段。
第三阶段：装饰、安装工程，结构施工完后开始交叉施工。
施工工期较短，多工种交叉配合复杂，是施工管理较为困难的阶段，因此必须要合理而科学的组织好交叉流水作业，以土建施工流水作业为主导时，安装、装修做好配合工作。
当土建作业完成后，以安装、装修为主导时，土建做好配合工作。
○2安装工程分为四个阶段：第一阶段：予留予埋阶段；第二阶段：部分管线配合；第三阶段：全面安装阶段；第四阶段；调试阶段。
PKPM设计软件砖混结构设计步骤
1.确定结构的基本参数和约束条件：根据工程所在地的地质条件、建
筑用途和要求，确定结构所需的设计参数和约束条件，如荷载标准、抗震
设防烈度等。
2.完成荷载计算：根据建筑的功能和用途，结合相关设计规范，进行
荷载计算。
荷载计算包括常规荷载、活荷载和异常荷载等。
3.确定结构体系：根据建筑的功能、形态和整体布置，确定合适的结
构体系，如框架结构、剪力墙结构、框架-剪力墙结构等。
4.进行结构分析：通过PKPM设计软件进行结构分析，包括模型建立、荷载输入、约束条件设定等。
根据荷载计算结果，对结构进行静力计算、
动力计算和稳定计算等。
5.进行结构设计：根据结构分析结果，进行结构设计。
包括选取合适
的构件尺寸和材料，计算构件的强度、刚度和稳定性等。
6.进行构造设计：根据结构设计的结果，对结构的构造进行详细设计。
包括制定施工工艺、确定安装顺序、制定加固和防震措施等。
7.进行检验与验算：对设计结果进行检验与验算。
包括静力安全验算、变形验算、稳定验算等，确保结构的安全性和合理性。
8.撰写设计报告：根据设计结果，撰写结构设计报告。
报告应包括设
计依据、设计计算和施工图纸等，为后续的施工提供技术支持。
总之，PKPM设计软件在砖混结构设计中发挥了重要作用，通过合理
使用该软件，可以提高设计效率和准确性，为建筑工程的结构设计提供科
学依据。
PKPM砖混结构设计流程PKPM（Peking University Structure Program）是由北京大学开发的一款用于结构设计和分析的软件。
PKPM砖混结构设计流程主要涉及了结构的设计、材料的选择、力学分析等多个方面。
下面将对PKPM砖混结构设计流程进行详细介绍。
第一步，建立结构模型。
首先，需要根据实际情况画出结构的平面布置图和剖面图。
然后，根据建筑物的尺寸和荷载情况，进行结构的模型建立。
通过PKPM软件提供的绘图工具，可以进行各种结构元素（如墙体、楼板、梁等）的绘制，并进行连接和组装。
在绘制过程中，还可以设置结构的截面尺寸、钢筋配筋等参数。
第二步，选择材料属性。
PKPM软件提供了多种材料属性的选择，包括混凝土、砖、钢筋等。
在这一步，需要根据结构的要求和设计标准，选择适当的材料属性，并输入相应的参数。
例如，混凝土的强度等级、配筋率等。
第三步，施加外荷载。
完成结构模型和材料属性的定义后，需要对结构施加外荷载。
外荷载包括活荷载（如人员、家具等）和恒荷载（如结构自重）。
根据不同情况，设置荷载的大小和作用位置。
第四步，进行力学分析。
在PKPM软件中，可以进行静力分析和动力分析。
静力分析可以计算出结构的内力分布、变形等；动力分析可以计算结构受到地震荷载等动力作用时的响应。
通过力学分析，可以对结构进行校核和优化。
第五步，设计构件的配筋。
根据力学分析的结果，进行结构的构件配筋。
对于砖混结构而言，主要是进行砖墙、钢筋混凝土梁柱等构件的配筋。
PKPM软件中提供了自动配筋和手动配筋两种方式。
可以根据设计要求和标准，在软件中选择适当的配筋方式进行设计。
第六步，进行结构校核。
在完成构件配筋后，对结构进行校核。
校核包括受力构件（如梁、柱）的强度检验、受力区域的抗剪承载力检验等。
可以利用PKPM软件提供的校核功能，对结构的安全性进行评估。
第七步，输出设计结果。
最后，可以通过PKPM软件输出设计结果，包括结构的内力分布图、构件的配筋图等。
简述砖混结构设计步骤和内容
砖混结构设计步骤及内容一般是以下几个：
1、确定结构系统类型，设计要求：根据建筑的主体结构类型、功能需要及经济性考虑，确定结构系统形式；
2、分析力学参数：根据设计要求，分析结构构配置及受力状况，计算结构荷载、构件及支撑系统的受力参数；
3、设计基础：根据地基和结构参数设计基础，确定基础深度、规格等供施工使用；
4、砖砌结构设计：根据结构施工要求及荷载参数，分析抗震性能及安全性，计算各截面的配筋量和房屋构件的规格，采用合理的施工方法，设计构件的砌体细节；
5、混凝土结构设计：根据构件厚度及尺寸，确定混凝土的强度等级和配筋比例，设计施工过程；
6、安全防护设计：根据安全要求，设计屋面、地坪、楼梯、垂直通道等安全设备，以防止建筑物发生坍塌等安全事故；
7、抗震验算：根据设计响应谱、受力参数和建筑结构特征等，进行静力分析和抗震性能验算，确保结构安全可靠。
用PKPM设计底部框架上部砖混结构的过程PKPM（《结构设计手册》）是一种适用于混凝土结构、房屋结构和桥梁结构的计算软件，可用于设计底部框架上部砖混结构。
以下是PKPM设计底部框架上部砖混结构的过程：1.建立模型：首先，需要根据实际情况，在PKPM中建立砖混结构的三维模型。
在模型中，包括建筑物的各个结构单元，如柱、梁、墙和地板。
2.施加载荷：在模型中施加相应的加载荷，包括活载、风载、地震载等。
这些加载荷应根据设计要求和相关规范进行遴选和计算。
3.设计标准：根据相关的设计规范，如《混凝土结构设计规范》和《砖(石)结构工程设计规范》，确定设计参数。
4.分析结构：使用PKPM对砖混结构进行静力分析，计算结构的内力、弯矩、剪力和轴力等。
根据计算结果，判断结构的受力和变形情况。
5.设计构件：根据结构的内力矩和轴力，按照规范的相关要求设计构件。
根据不同构件的计算和强度要求，确定截面尺寸和配筋。
6.计算节点：对于节点的计算，可以采用两种方式：一是根据实际情况做简化处理，以便于计算；二是采用实际的节点模型进行细致的计算。
7.设计墙体：对于砖墙的设计，需要根据规范的要求，确定墙体的厚度和配筋。
同时还需要考虑墙体的受力和稳定性。
8.设计地板：对于地板的设计，需要根据规范的要求，确定地板的厚度和钢筋配筋。
同时还需要考虑地板的受力和挠度控制。
9.校核合格：根据设计要求和计算结果，对砖混结构的各个构件进行校核。
校核包括挠度、裂缝宽度、变形控制等。
10.优化设计：根据校核结果，根据需要进行结构的优化设计。
优化设计包括调整截面和配筋，以达到经济性和结构性能的最优化。
11.细化设计：根据优化设计结果，对各个构件进行细化设计，包括构造节点的设计和详情图的制作。
12.编制施工图：根据细化设计结果和相关要求，编制施工图纸。
施工图纸包括各个构件的详图、钢筋图和施工工艺等。
13.监测施工：在施工阶段，进行现场监测和质量控制。
根据监测结果和实际施工情况，进行相应的调整和改进。

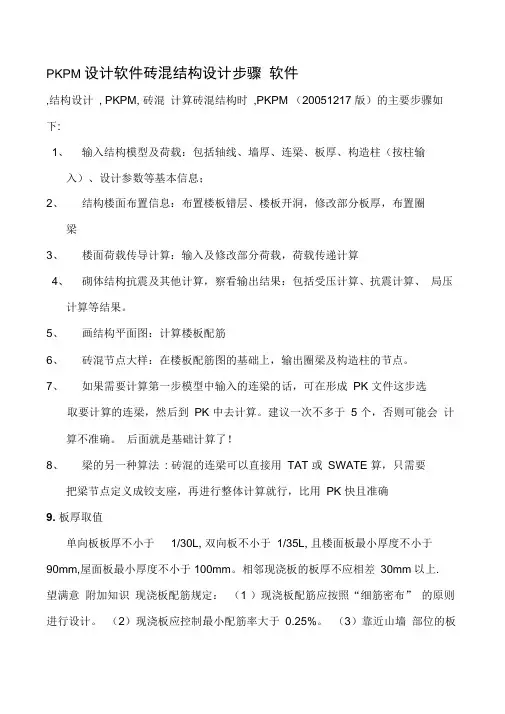

PKPM 设计软件砖混结构设计步骤软件,结构设计, PKPM, 砖混计算砖混结构时,PKPM （20051217 版）的主要步骤如下:1、输入结构模型及荷载：包括轴线、墙厚、连梁、板厚、构造柱（按柱输入）、设计参数等基本信息；2、结构楼面布置信息：布置楼板错层、楼板开洞，修改部分板厚，布置圈梁3、楼面荷载传导计算：输入及修改部分荷载，荷载传递计算4、砌体结构抗震及其他计算，察看输出结果：包括受压计算、抗震计算、局压计算等结果。
5、画结构平面图：计算楼板配筋6、砖混节点大样：在楼板配筋图的基础上，输出圈梁及构造柱的节点。
7、如果需要计算第一步模型中输入的连梁的话，可在形成PK 文件这步选取要计算的连梁，然后到PK 中去计算。
建议一次不多于 5 个，否则可能会计算不准确。
后面就是基础计算了！8、梁的另一种算法: 砖混的连梁可以直接用TAT 或SWATE 算，只需要把梁节点定义成铰支座，再进行整体计算就行，比用PK 快且准确9. 板厚取值单向板板厚不小于1/30L, 双向板不小于1/35L, 且楼面板最小厚度不小于90mm,屋面板最小厚度不小于100mm。
相邻现浇板的板厚不应相差30mm以上.望满意附加知识现浇板配筋规定：（1 ）现浇板配筋应按照“细筋密布” 的原则进行设计。
（2）现浇板应控制最小配筋率大于0.25%。
（3）靠近山墙部位的板块宜配置双层双向钢筋网片。
墙阳角处增设放射性钢筋。
在温度、收缩应力较大的现浇板区域内，应配置双层双向钢筋网片。
（4）屋面板筋宜采用双层双向钢筋。
（5）板厚大于120mm 的现浇楼板应设置双层双向钢筋。
住宅工程结构伸缩缝设置与砼构件保护层厚度应严格按照相应规范的规定执行。
纵向长度较长（一般大于40m）的建筑物可采用后浇带的处理方法，或者可在房屋每隔20m 左右在板的支座上（分户隔墙下）设缝处理。
现浇板可通过添加适量的外加剂补偿砼收缩。
当现浇楼板强度等级大于C30时应优先使用高性能砼。

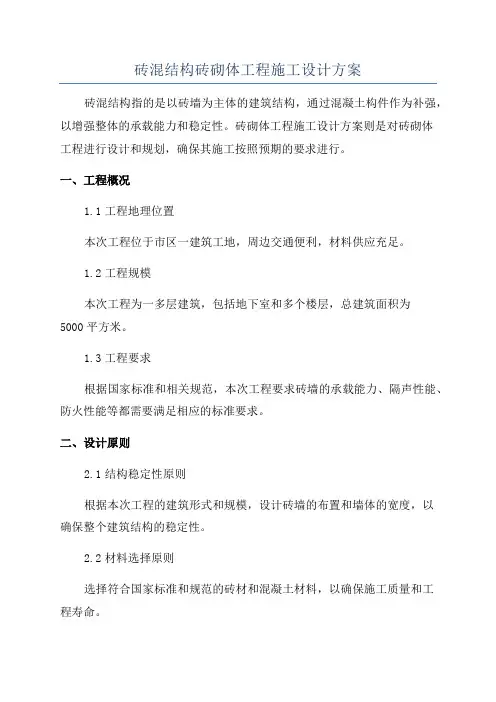

砖混结构砖砌体工程施工设计方案砖混结构指的是以砖墙为主体的建筑结构，通过混凝土构件作为补强，以增强整体的承载能力和稳定性。
砖砌体工程施工设计方案则是对砖砌体工程进行设计和规划，确保其施工按照预期的要求进行。
一、工程概况1.1工程地理位置本次工程位于市区一建筑工地，周边交通便利，材料供应充足。
1.2工程规模本次工程为一多层建筑，包括地下室和多个楼层，总建筑面积为5000平方米。
1.3工程要求根据国家标准和相关规范，本次工程要求砖墙的承载能力、隔声性能、防火性能等都需要满足相应的标准要求。
二、设计原则2.1结构稳定性原则根据本次工程的建筑形式和规模，设计砖墙的布置和墙体的宽度，以确保整个建筑结构的稳定性。
2.2材料选择原则选择符合国家标准和规范的砖材和混凝土材料，以确保施工质量和工程寿命。
2.3施工技术原则根据工程的特点和要求，选择适当的施工工艺和技术，确保施工过程顺利进行，并达到设计要求。
三、施工方案3.1砖墙布置设计根据建筑结构和布局要求，设计砖墙的位置和厚度，并标注出不同墙体的具体尺寸和位置。
同时考虑到墙体与其他构件的连接和衔接，提前预留好连接件位置。
3.2墙体砂浆配合比设计根据墙体的类型和功能要求，设计砂浆的配合比，选择合适的砂浆，以确保砖墙施工质量。
3.3砌筑工艺设计设计矩形砖和异型砖的堆砌方式和砌筑顺序，遵循从下到上，从内到外的原则进行砌筑。
同时，在砌筑接缝处使用合适的砂浆填充，并按要求进行打磨和修整。
3.4墙体加强设计根据工程要求，在墙体的关键位置设计混凝土构件，如砼柱、墙梁等，以增加墙体的整体强度和稳定性。
3.5隔声设计按照相关要求，在墙体内部设置隔声层，如隔墙、隔音垫等，以提高墙体的隔声性能。
3.6防火设计根据相关规范和要求，对于有防火要求的墙体，采取防火板包裹或添加防火涂料等措施，以提高墙体的防火性能。
3.7泥工装饰设计根据建筑要求，在墙体表面进行泥工装饰设计，选择合适的装饰材料和工艺，以增加墙体的美观性和保护性。

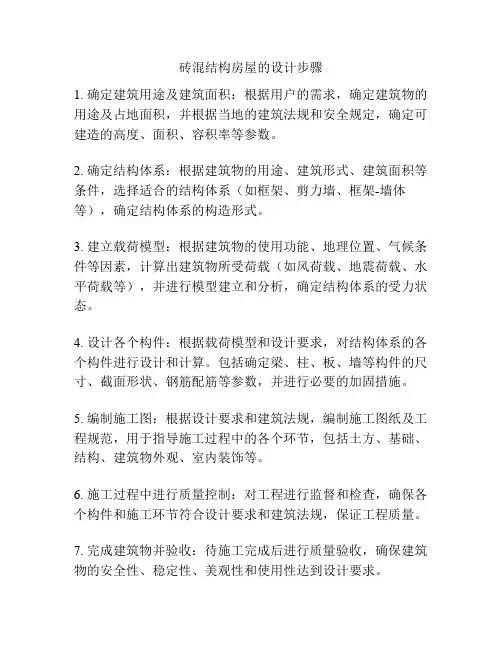

砖混结构房屋设计步骤一、前期准备1.1 确定房屋用途和功能需求1.2 确定房屋的建筑面积和层数1.3 考虑房屋的朝向和周围环境因素1.4 确定房屋的预算和资金来源二、设计方案制定2.1 初步设计方案确定2.2 与业主沟通，做出修改和调整2.3 完善设计方案，制作详细的施工图纸三、结构设计3.1 确定砖混结构类型（框架结构、剪力墙结构等）3.2 计算荷载并确定结构形式3.3 设计混凝土配合比并进行强度计算3.4 进行钢筋配筋计算和布置四、建筑材料选用4.1 选择优质的水泥、砂、石材料等基础材料4.2 选择符合国家标准的钢筋材料，并进行验收检测五、施工技术要点掌握5.1 模板搭设与拆除技术掌握5.2 混凝土浇筑技术掌握，注意施工过程中的温度和湿度5.3 钢筋加工和安装技术掌握，注意钢筋的防锈处理六、施工进度管理6.1 制定详细施工计划，合理安排施工进度6.2 定期检查施工质量，及时发现并解决问题6.3 加强与监理单位的沟通，确保施工进度和质量七、验收与交付7.1 施工完成后进行验收，检查结构是否符合设计要求7.2 检查房屋内部设施是否完好，如电路、水管等7.3 交付业主并办理相关手续八、后期维护与保养8.1 定期对房屋进行维护和保养，如涂刷防水涂料等8.2 注意使用过程中的安全问题，并及时处理房屋出现的问题总结：砖混结构房屋设计步骤需要从前期准备、设计方案制定、结构设计、建筑材料选用、施工技术要点掌握、施工进度管理、验收与交付以及后期维护与保养等方面进行全面考虑。
只有在每个环节都做好了充分的准备和规划，才能确保房屋的结构安全、施工质量和使用寿命。
（底框-）砖混结构设计总结一、分析建筑条件，准备初步工作：1. 底框部分：（1）根据建筑条件图布置框架柱轴网，由抗震概念设计，尽量不要出现单根柱而不能形成一榀框架的情况，柱距一般为6米；（2）柱截面初步设计；单层商铺部分的框架柱截面设为350X350，底框部分的框架柱设为400X400；（3）根据柱轴网确定剪力墙的分布（长度和距离）；（4）剪力墙一般分布在楼梯间处，与电信专业协调，预留电表箱位置；（5）（6）根据底层店面部分的墙厚确定框架梁、柱偏心；（7）根据框架柱的设置和柱距，确定框架梁的高度和宽度（一般上面有出承重墙的框架梁宽度不小于350，其它墙梁宽度不小于300，高度不小于净跨的1/5）；（框架结构梁截面尺寸控制办法：计算时用TAT，看计算结果配筋图内的配筋率图；要求全截面配筋率1.5-1.7之间）（8）其框架和抗震墙的抗震等级，6、7度可分别按三、二级采用；2. 砖混部分：（1）根据纵横墙的布置及可能会有的屋面构架，确定构造柱的位置和种类，（最外围的构造柱直接升到女儿墙，门窗洞口处的构造柱尺寸最好与门洞处的短墙吻合）（2）根据户型布置设置梁，包括其宽度和高度（其位置应把楼板分成规则的矩形，在阳台较大窗洞处或门窗连续设置处应设置过梁，且其高度加上门窗的高度应等于楼层高度？）；（3）根据户型布置确定板厚，一般取短向跨度的1/35，但是最好不要小于100，客厅不小于120，否则影响使用；阳台、厨卫一般为90，屋面板厚120，楼梯梯板厚度为板跨的1/28，且平台梁高度与其下的窗高之和要等于建筑标高；（4）根据墙体外立面的腰线做法，确定外围圈梁的高度和做法；（5）根据总体要求，设置不同的结构标准层与荷载标准层；（6）阳台处的挑梁高度为挑出长度的1/3~1/6；二、输入计算模型，进行程序计算：1. 底框部分：（1） SAT-8计算底框时不能考虑风荷载。
若在“底框结构空间分析方法”中选取“有限元整体算法”可计算风荷载，但结果偏小建议不使用；（2）上部承受墙荷载的墙梁宽度不小于300；（3）过渡层如果开洞大于800，需要设边梁；（4）抗震墙厚度不小于净高的1/20，且宜开设洞口形成若干墙段，其高宽比不宜小于2；（5）注意：梁和柱的偏心，应根据建筑要求与砌体外墙平齐，且上部的砌体抗震墙与底部的框架梁或抗震墙应对齐或基本对齐；（6）注意：剪力墙材料为混凝土及其强度等级；（7）材料等级：整个工程钢筋等级应统一为II级或III级，楼板、梁为C30混凝土，柱为C30混凝土，剪力墙为C30混凝土；（8）在SATWE中进入底框模型后选取荷载时，选取上部砖混荷载的标准组合来计算配筋，这样可以不用单独建立砖混的计算模型（9）在模型中，应输入底层的砖墙？，并计算出二层砖混结构与底框结构的抗侧刚度之比，为保证房屋的整体抗震性能较好，最好在1.3-1.8之间（1.5左右），以此确定剪力墙的是否开洞和增减长度；（10）通过JCCAD得出综合模型中的柱底内力设计值简图，用柱底内力除以单桩竖向承载力特征值，确定框架柱下应该设置的桩数，并由此确定承台类型（单桩、两桩等）；（11）对于小墙垛的强度和梁端支承处砌体的局压的计算应予以重视；（12）一般不考虑墙梁荷载折减，否则应在设计说明中提出对施工及使用的要求；（13） SAT-8计算底框时不能进行柱双偏压验算。
但是当纵横向尺寸接近及角柱可根据经验调整柱配筋，或用高层版TAT进行双偏压验算；（14）当平面布置较规则时（无柱列错位情况）SAT-8计算结果与采用PK计算无显著差别。
2. 砖混部分：（1）门窗洞口的输入必须尽量准确，门上方设置过梁，上方有梁的门窗洞口，其墙可不用输入，墙上不应设转角窗；（2）构造柱先不输入，待进行初次计算后得出哪些地方需要加构造柱（打出计算书），再加入所需构造柱，直到满足抗震计算要求；（3）该部分的梁用SATWE中的“有限元整体算法”计算；门洞过梁的配筋应以列表的形式表示；（4）建筑材料：一层为MU10烧结粘土砖，上为MU10烧结粘土砖，M5.0混合砂浆（底框结构时，二层改为M7.5混合砂浆），一层以上板柱与梁、圈梁和屋顶构架可以用C20混凝土；轻质隔墙一般采用3KN/m2的加气混凝土砌块；（5）修改部分楼板的板厚和部分构件的材料，以符合要求；（6）计算基础时，板的活荷载可以折减，计算梁、板时，不折减；坡屋面的面荷载要用水平投影的值；（7）阁楼层的高度=起坡处的高度+成坡部分高度的一半；（8）准确把握总体信息，分清自然层与结构、荷载标准层的对应关系，进行总体装配；（9）阳台如果有分户隔墙，最好不要按照承重的砖混结构考虑，应考虑层层设置挑梁，上面输入墙荷载。
三、根据电算结果，绘制施工图：1. 基础部分：（如果纯砖混建筑采用桩基础，那么计算时仍应按照底框模型来计算，但程序中的中梁刚度放大系数不应取2，应该取1，总体信息中的底框层数注意修改为2）（一）承台：（1）根据柱底内力设计值简图确定柱与墙下所需桩数，一般有单桩（配筋按照构造要求）、两桩、三桩、四桩、五桩等，需要通过计算配筋；（2）柱下所需桩数及桩之间的间距（一般为4d），确定承台尺寸：a.承台厚度不小于300；且应比基础梁高度大200为宜；b.承台宽度不应小于500，边桩中心至承台边缘的距离不宜小于桩的直径或边长，且桩的外边缘至承台边的距离不小于150；（3）承台配筋，对于矩形承台应按双向均匀通长配置，直径不宜小于Ф10，间距不宜大于200，三桩承台，钢筋应按三向板带均匀布置，且最里面的三根钢筋围成的三角形应在柱截面范围内；单柱单桩的承台按构造配筋，根据重庆市规范，应设置Ф12@100的封闭箍；（4）承台主筋除满足计算要求外，还应符合最小配筋率要求，主筋直径不宜小于Ф12，箍筋不宜小于Ф8；（5）承台受弯计算中，在得出X、Y方向柱边的弯矩后，除以0.9*fy*Ho,可得出配筋面积；（6）当承台混凝土强度等级低于柱或桩的混凝土强度等级时，尚应验算柱下或桩上承台的局部受压承载力；（二）基础梁：（1）由承台和剪力墙的分布情况布置基础联系梁，单桩承台宜在互相垂直的方向上设置，两桩承台宜在其短向设置；（2）宽度不应小于250，且应根据上部的承重情况加宽（当承受剪力墙时，应每边多出剪力墙50，当承受设缝时，宽度应宽出每片墙外边各50），高度可取承台中心距的1/10~1/15；（3）基础梁设计，荷载取基础基本组合，配筋计算可以用JCCAD中的计算结果，也可以以桩为支点按照连续梁模型用设计值进行计算（可简化为简支），上下纵筋直径不小于2Ф12，并应按受拉要求锚入梁内；（4）桩顶进入基础梁内长度为50，桩的主筋锚入到基础梁长度不小于30d；（5）梁顶面宜与承台位于同一标高；梁顶面一般比一层室内地面低50cm；（6）要注意突出部分（如楼梯入口处的门楼、立面上的构架等）下面也要设置基础梁，有的需要打桩；（7）基础拉梁高度取跨长的1/20，然后取柱子竖向力的1/10作为地梁的轴力，以计算地梁的纵筋；2. 底框部分：（一）梁：（1）对生成的框架梁（墙托梁）配筋结果，需要根据这部分内容在规范中的要求进行调整；（需对照规范逐条校对）；（2）依据配筋验算图自行配筋。
不管是否按墙梁计算，必须满足托墙梁的构造要求。
对非托墙梁可放松腰筋配置。
因墙梁为拉杆受力，面筋拉通不宜小于2Ф18；梁上、下筋放大系数1.05（3）住宅部分的框架梁按照墙梁处理，编号均为KZL-X，箍筋间距均为100；（4）宽度大于350的梁，均采用4肢箍，且上下纵筋至少4根贯通；（5？（6）对于高度h大于500的框架梁，应设置不少于2Ф14的腰筋，间距不应大于200，且根据框架梁计算结果确定并标出是构造需要（G）（构造要求腰筋总面积不应小于腹板截面面积bhw的0.2%）还是抗扭计算需要（N）；如计算需配受扭筋则扭筋间距≤200：梁高400-450不少于2根（双边）；梁高500-650不少于4根（双边）；梁高700-850不少于6根（双边）；梁高900-1050不少于8根（双边）；（6）框架梁跨中截面纵向受力钢筋总配筋率不应小于0.6%；（7）框架梁每跨底部的纵向受力钢筋应通长配置；（8）单独表示的梁要有标高，一般是建筑标高-0.030=结构标高；（9）主次梁交接处、梁有集中力处应附加箍筋和吊筋，优先采用附加箍筋；（10）加大过渡层及屋面圈梁配筋；（11）截面往往由箍筋配置情况控制。
查看配筋验算简图时，注意箍筋面积不超过2.2（D12@100）；若纵筋面积较大，实际配筋率可能超过2%时，宜增大梁截面重新计算，将箍筋直径控制在12以内；（12）应加强支座处的配筋，特别是框架梁为墙梁支座时；（13）如梁太密集，可以分画为横向梁和纵向梁两张图，（二）柱：（1）最好按照计算书中的数值自行配筋，以免自动生成时出现一些错误；（2）框架柱和剪力墙要根据轴压比的大小进行多次调试，如果轴压比小于0.5，就应减小截面，或者沿纵横两个方向截面高度不同，以求使截面优化，应尽量接近规范要求的0.9，且截面尺寸尽量接近；（3）框架柱箍筋不小于Ф8，且应在支座处加密；（4）框架柱受力钢筋不小于3根HRB400的18；（5）楼梯间处的柱子要注意偏位，以满足净空要求；（三）墙：（1）对于剪力墙，要求其抗侧向刚度与上部二层的抗侧向刚度之比符合规范要求；（2）抗震墙周边设置梁（暗梁）和边框柱（暗柱），梁宽度不宜小于墙厚的1.5倍，截面高度不小于墙厚的2.5倍，边框柱的截面高度不宜小于墙厚的2倍；（3）抗震墙的竖向和横向分布钢筋配筋率不应小于0.25%，并采用双排布置，拉筋间距不应大于600，直径不小于Ф8；（8）抗震墙的边缘构件包括暗柱（沿全高加密箍筋）、暗梁，设置在墙的边框位置和开洞周围，具体配筋见规范；（9）尽量加强过渡层的构造措施，如能接受，可采取措施加大过渡层纵墙来抵抗平面外弯矩的能力；（四）板：（1）应采用双层双向通长配筋，且每方向配筋率不应低于0.25%；（2）长宽比满足：6、7度时不宜超过4，8度时不宜超过3，9度时不宜超过2.5，否则须验算楼板平面内的抗弯承载力及其变形对整个结构的影响；（3）不宜开设大洞口，楼梯、电梯间的周围应设置抗震墙围成的筒体，且必须严格按照抗震墙的设计及施工要求进行设计及施工；（4）其外侧边缘应设置边缘拉梁予以加强，拉梁可利用纵向框架梁或底部外纵墙，拉梁负筋至少应有50%且不低于0.25%配筋率的钢筋贯通梁全长。
3. 砖混部分：（1）关于构造柱：1）编号要清楚，凡有涉及该编号构造柱的图纸中必须要画其配筋大样，且标明起始标高；2）构造柱纵筋不小于4Ф14，箍筋间距不大于200；八度超过五层采用4Ф14, 即纵筋加大一级；还应根据《建筑抗震设计规范》P76的要求，对角柱、边柱从严要求；3）应符合《建筑抗震设计规范》的要求，较大洞口（内纵墙、横墙>=2m，外纵墙>=2.4m）两侧应设构造柱；特别要注意：（《建筑抗震设计规范》第7.3.2.5条）房屋高度和层数接近限值时，纵、横墙内构造柱尚应符合下列要求：a.横墙内的构造柱间距不宜大于层高的二倍；下部1/3楼层的构造柱间距适当减小；b.当外纵墙开间大于3.9m时，应另设加强措施。
