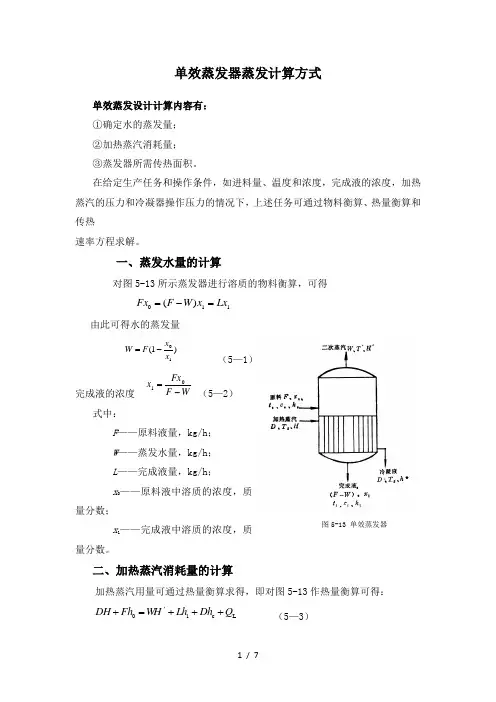

单效蒸发器蒸发计算方式单效蒸发设计计算内容有： ①确定水的蒸发量； ②加热蒸汽消耗量； ③蒸发器所需传热面积。
在给定生产任务和操作条件，如进料量、温度和浓度，完成液的浓度，加热蒸汽的压力和冷凝器操作压力的情况下，上述任务可通过物料衡算、热量衡算和传热速率方程求解。
一、蒸发水量的计算对图5-13所示蒸发器进行溶质的物料衡算，可得由此可得水的蒸发量（5—1）完成液的浓度（5—2）式中：F ——原料液量，kg/h ； W ——蒸发水量，kg/h ； L ——完成液量，kg/h ； x 0——原料液中溶质的浓度，质量分数；x 1——完成液中溶质的浓度，质量分数。
二、加热蒸汽消耗量的计算加热蒸汽用量可通过热量衡算求得，即对图5-13作热量衡算可得：（5—3）110)(Lx x W F Fx =-=)1(10x x F W -=W F Fx x -=1L c 10Q Dh Lh W H Fh DH +++=+‘图5-13 单效蒸发器或 （5—3a ）式中：H ——加热蒸汽的焓，kJ/kg ; H ´——二次蒸汽的焓，kJ/kg ; h 0 ——原料液的焓，kJ/kg ; h 1 ——完成液的焓，kJ/kg ;h c ——加热室排出冷凝液的焓，kJ/h ; Q ——蒸发器的热负荷或传热速率，kJ/h ; Q L ——热损失，可取Q 的某一百分数，kJ/kg ; c 0、c 1——为原料、完成液的比热，kJ/(kg ·℃) 。
考虑溶液浓缩热不大，并将H ´取t 1下饱和蒸汽的焓，则（9—3a ）式可写成：（5—4）式中： r 、r ´——分别为加热蒸汽和二次蒸汽的汽化潜热，kJ/kg 。
若原料由预热器加热至沸点后进料（沸点进料），即t 0=t 1，并不计热损失，则（4—5）式可写为：（5—5）或（5—5a ） 式中：D /W 称为单位蒸汽消耗量，它表示加热蒸汽的利用程度，也称蒸汽的经济性。

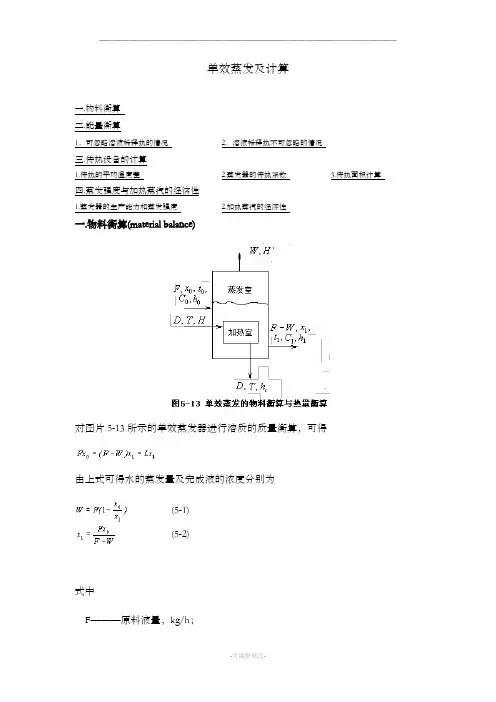

单效蒸发及计算一.物料衡算(material balance)对图片5-13所示的单效蒸发器进行溶质的质量衡算，可得由上式可得水的蒸发量及完成液的浓度分别为(5-1)(5-2)式中F———原料液量，kg/h；一.物料衡算二.能量衡算1．可忽略溶液稀释热的情况2．溶液稀释热不可忽略的情况三.传热设备的计算1.传热的平均温度差2.蒸发器的传热系数3.传热面积计算四.蒸发强度与加热蒸汽的经济性1.蒸发器的生产能力和蒸发强度2.加热蒸汽的经济性W———水的蒸发量，kg/h；L———完成液量，kg/h；x0———料液中溶质的浓度，质量分率；x1———完成液中溶质的浓度，质量分率。
二.能量衡算(energy balance)仍参见图片(5-13)，设加热蒸汽的冷凝液在饱和温度下排出，则由蒸发器的热量衡算得（5-3）或式中D———加热蒸汽耗量，kg/h；H———加热蒸汽的焓，kJ/kg；h0———原料液的焓，kJ/kg；H'———二次蒸汽的焓，kJ/kg；h1———完成液的焓，kJ/kg；hc———冷凝水的焓，kJ/kg；QL———蒸发器的热损失，kJ/h；Q———蒸发器的热负荷或传热速率，kJ/h。
由式5-3或5-3a可知，如果各物流的焓值已知及热损失给定，即可求出加热蒸汽用量D以及蒸发器的热负荷Q。
溶液的焓值是其浓度和温度的函数。
对于不同种类的溶液，其焓值与浓度和温度的这种函数关系有很大的差异。
因此，在应用式5-3或5-3a求算D时，按两种情况分别讨论：溶液的稀释热可以忽略的情形和稀释热较大的情形。
1．可忽略溶液稀释热的情况大多数溶液属于此种情况。
例如许多无机盐的水溶液在中等浓度时，其稀释的热效应均较小。
对于这种溶液，其焓值可由比热容近似计算。
若以0℃的溶液为基准，则（5-4）（5-4a）将上二式代入式5-3a得（5-3b）式中t0———原料液的温度，℃；t1———完成液的温度，℃；C0———原料液的比热容，℃；C1———完成液的比热容，℃；当溶液溶解的热效应不大时，其比热容可近似按线性加合原则，由水的比热容和溶质的比热容加合计算，即(5-5)(5-5a)式中CW———水的比热容，℃；CB———溶质的比热容，℃。
