Protel DXP基础与应用EDA

趋于无穷大，说明电感器断路；若测的线圈的电阻远
小于标称阻值，说明线圈内部有短路故障。
1.4 变压器
变压器按使用的工作频率可以分为高频、中频、低频、脉冲变压器。
1.4.1 变压器的主要特征参数 1. 额定功率 2. 变压比 3. 效率 4. 温升
1.5 半导体分立元件 1.5.1 二极管 1.5.2 三极管 1.5.3 晶闸管 1.5.4 场效应晶体管 1.5.5 光电器件 3. 光电耦合器 光电耦合器也称为光电隔离器或光耦合器，有时简称光耦
1.10 PCB设计的基本原则
1 电路板的选用
–常用的敷铜层压板是敷铜酚醛纸质层压板、敷铜环氧纸质层 压板、敷铜环氧玻璃布层压板、敷铜环氧酚醛玻璃布层压板、 敷铜聚四氟乙烯玻璃布层压板和多层印刷电路板用环氧玻璃 布等。主要是应该保证足够的刚度和强度。常见的电路板的 厚度有0.5mm、1.0mm、1.5mm、2.0mm等。
电位器的放置位置应该靠近电路边缘，旋转柄朝外，容易调节。 2) 集成电路。集成电路座应该尽可能将定位槽放置方向一致。
ቤተ መጻሕፍቲ ባይዱ –5. 进出线端布置
1) 相关联的两引线端不要距离太大，一般为0.2~0.3英寸为宜。 2) 进出线尽可能集中在1~2个电路板侧面不要太分散。
–6. 电容器
电容器焊盘的间距应尽可能与电容器引线之间的距离相符合。若 是电解电容器应该有正负极标志。
3. 色标法
1.2.4 电容器的测试及代换
1.3 电感器
1.3.1 电感器的分类
按电感的形式可分为固定电感和可变电感线圈；
【1.3.4 电感量和误差的标注方法:】
按导磁性质可分为空芯线圈和磁芯线圈；
a.直标法:
按工作性质可分为天线线圈、振荡线圈、低频扼流线圈和高

也可以根据设计的需要输入数值以改变移动距离；不选此 项，则光标移动时以1个像素点为基本单位移动。
– 2． “Visible”复选框
▪ 选中此项表示网格可见，可以在其右边的设置框中输入 数值来改变图纸网格间的距离，系统默认值为10个像素点； 不选此项表示在图纸上不显示网格。
–
– 如果将“Snap”和“Visible”设置为相同的数值，那么光标每次移动一个 网格；如果将“Snap”数值设置为“Visible”数值的一半，那么光标每次 移动半个网格
带 来 极 大 的 方 便 。 选 择 菜 单 【 Design 】 → 【 Options 】 命 令 ， 系 统 弹 出
“Document Options”对话框，如图2-13所示。
▪ 1.4.1 设置网格的可见性
– 1. “Snap”复选框
▪ 这项设置又称为“捕获栅格”设置，可以改变光标每次 移动的最小距离。选中此项表示光标移动时以“Snap”栏 中的设置值为基本单位移动，系统默认值为10个像素点，
▪ 1.4.2 设置电气栅格 – 在图所示的对话框中，“Electrical Grids”区域设置电气栅格。如果选
中，系统会以“Grid Range”栏中设置的值为半径，以光标所在位置为中 心，向四周搜索电气节点。如果在电气栅格的范围内有电气节点，光标自 动移到该节点上，并且在该节点上显示一个圆亮点；如果不选中此项复选 框，即，则无自动寻找电气节点的功能。
▪ 3) “Show Template Graphics”复选框：设置是否显示模板上的图 形、文字及专用字符串等。通常，为了显示自定义图纸的标题区块或 公司商标之类才选该项。
▪ 1.3.3 设置图纸颜色
▪ 1.3.4 设置系统字体

第一章 PROTEL DXP基础（4） 第二章 PROTEL DXP原理图设计基础（ 6 ） 第三章 原理图设计(8) 第四章 制作元件与建立元件库(4) 第五章 层次原理图设计(2) 第六章 PCB设计基础(4) 第七章 PCB设计及编辑、设计规则与网络管理(8) 第八章 创建PCB元件封装（4） 第九章 数据输出和生成报表(2) 第十章 PCB电路板信号完整性分析（2） 第十一章 电路仿真（6）

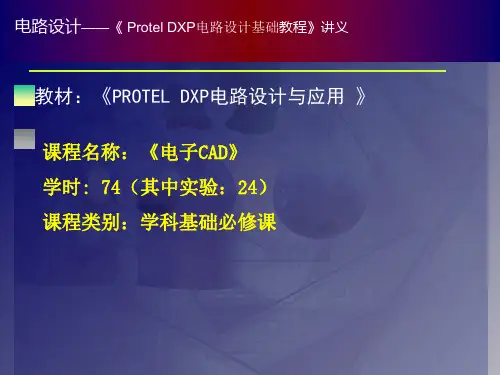

电路设计——《 Protel DXP电路设计基础教程》讲义
作业
• P28 1.1 ；1.2
电路设计——《 Protel DXP电路设计基础教程》讲义
第2章 电路原理图设计基础：
重点内容：
•电路板设计步骤 •熟练使用布线工具栏 •掌握电路原理图的图纸设置 •熟悉原理图的编辑参数设置 •能熟练地装载元器件库
电路设计——《 Protel DXP电路设计基础教程》讲义
五、Protel DXP的窗口管理：
(2) 执行菜单命令Window|Tile Horizontally水平平铺窗口:
电路设计——《 Protel DXP电路设计基础教程》讲义
五、Protel DXP的窗口管理：
(3) 执行菜单命令Window|Tile Vertically垂直平铺窗口:
电路设计——《 Protel DXP电路设计基础教程》讲义
四、Protel DXP的工作面板：
➢工作面板的拖动 ➢工作面板的显示与隐藏 ➢工作面板的自动隐藏
电路设计——《 Protel DXP电路设计基础教程》讲义
五、Protel DXP的窗口管理：
(1) 执行菜单命令Window|Tile平铺窗口:
电路设计——《 Protel DXP电路设计基础教程》讲义

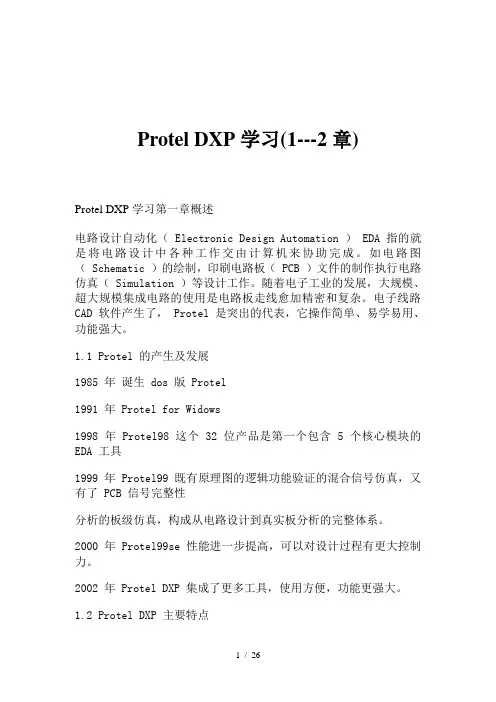

Protel DXP学习(1---2章)Protel DXP学习第一章概述电路设计自动化（ Electronic Design Automation ） EDA 指的就是将电路设计中各种工作交由计算机来协助完成。

如电路图（ Schematic ）的绘制，印刷电路板（ PCB ）文件的制作执行电路仿真（ Simulation ）等设计工作。

随着电子工业的发展，大规模、超大规模集成电路的使用是电路板走线愈加精密和复杂。

电子线路CAD 软件产生了， Protel 是突出的代表，它操作简单、易学易用、功能强大。

1.1 Protel 的产生及发展1985 年诞生 dos 版 Protel1991 年 Protel for Widows1998 年 Protel98 这个 32 位产品是第一个包含 5 个核心模块的EDA 工具1999 年 Protel99 既有原理图的逻辑功能验证的混合信号仿真，又有了 PCB 信号完整性分析的板级仿真，构成从电路设计到真实板分析的完整体系。

2000 年 Protel99se 性能进一步提高，可以对设计过程有更大控制力。

2002 年 Protel DXP 集成了更多工具，使用方便，功能更强大。

1.2 Protel DXP 主要特点1 、通过设计文件包的方式，将原理图编辑、电路仿真、 PCB 设计及打印这些功能有机地结合在一起，提供了一个集成开发环境。

2 、提供了混合电路仿真功能，为设计实验原理图电路中某些功能模块的正确与否提供了方便。

3 、提供了丰富的原理图元件库和 PCB 封装库，并且为设计新的器件提供了封装向导程序，简化了封装设计过程。

4 、提供了层次原理图设计方法，支持“自上向下”的设计思想，使大型电路设计的工作组开发方式成为可能。

5 、提供了强大的查错功能。

原理图中的 ERC （电气法则检查）工具和 PCB 的 DRC （设计规则检查）工具能帮助设计者更快地查出和改正错误。
