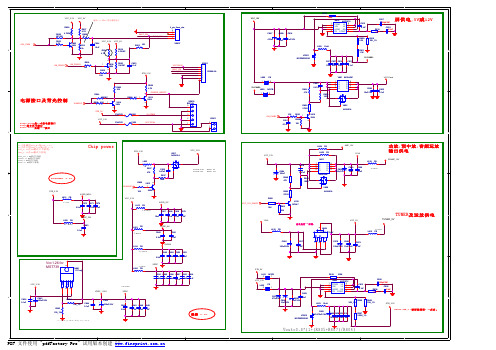

厦华LC-32U16液晶电视电源图纸

厦华LC-32U16液晶彩电电源板工作原理及故障检修一、电路工作原理： LC-32U16 电源板在待机时只提供了+5V 待机电压，只有一些小功率电路在工作，所以待机功耗都很小。

开机时序：通电后经一系列EMI器件（L501、L502）后到整流桥，整流后一路到PFC 电路，PFC 功率因素校正电路，PFC 电路能提高电路的功率因素，从而抑制电源高次谐波，一路经D509 至T501，由5V 震荡IC [N502（集成电路 CP1002PN）]震荡出+5V 作为待机电压，同时T501 第三脚感应出一路+16V 的电压，作为N501（贴片 IC ML4800CS）正常工作时的供电，待机时N501（贴片 IC ML4800CS）供电为4.0V~5.0V。

该电源板采用高电平开机，只要在X505 的第一脚给一个高电平信号，光耦N505 的第四脚由待机的+16V 拉低至0.1V 左右，同时N501（ML4800CS）的供电端由4.0V~5.0V 升高到+14V左右，N501（贴片 IC ML4800CS）震荡出+14V 和+24V 的供电电压给其他主板及屏的工作，同时由IC （N506）对其稳压，通过光耦N504 进行反馈，给N501（贴片 IC ML4800CS）第六脚进行稳压控制。

LC-32U16 电源板故障率最高的是D516（肖特基二极管 MBR20200CT）整流管击穿短路后容易引起N501（贴片 IC ML4800CS）、R538、R540 及V504（晶体管 FCPF11N65）的损坏，造成电源板无光栅（黑屏）故障。

二、维修中的常见故障： 1、无光栅（黑屏） 该故障是电源板的多发故障之一，引起电源板不工作的原因有很多种，如： （1）保险丝FU501（保险丝 50T 4AL 250V）断路 首先应先用肉眼观察保险丝损坏的程度如何？ 情况一： 保险丝被炸开或者严重烧黑，说明电源板存在严重短路故障，主要多发于整流滤波前，如整流桥D502、L501、L502 等一系列前级元件不良造成。

摘自化学工业出版社出版的《液晶彩电电源板电路维修图集》（贺学金主编）一、TCL王牌液晶电视1. TCL王牌LCD3726电源方案电路图22. TCL PWL42C电源方案电路图33. TCL JSK3220晶辰电源方案电路图44. TCL ON37A电源方案电路图55. TCL PWL37C电源方案电路图66. TCL PWL3222电源方案电路图77. TCL PWL3235电源方案电路图88. TCL IPL42A/L电源方案电路图99. TCL IPL32L电源方案电路图1110.TCL PWL4201C电源方案电路图1411. TCL IPL22C电源方案电路图1712. TCL JSK4550-007ASCH电源板电路图1813. TCL LC32L6-PWO（晶辰）电源电路图1914. TCL LCD20B66电源电路图2015. TCL JSK4338-007A电源板电路图2116. LPL32S电源方案电路图22二、长虹液晶电视1. 长虹LT26510电源电路图262.长虹FSP038-2L01电源电路图273. 长虹FSP090-3PS01电源电路图284. 长虹FSP090L-3HF01电源电路图305. 长虹FSP107-2PS01电源电路图326. 长虹FSP107-2PS03电源电路图347. 长虹FSP107P-3HF04电源电路图368. 长虹FSP140-3PS01电源电路图389. 长虹FSP140-3PS02电源电路图4010. 长虹FSP150-3PS01电源电路图4211. 长虹FSP150P-3HF02电源电路图4412. 长虹FSP160-3PI01电源电路图4613. 长虹FSP196P-3HF01电源电路图4814. 长虹FSP236-3PS01电源电路图5015. 长虹FSP250-3PI03电源电路图52116. 长虹FSP270-3PI05电源电路图5417. 长虹FSP304-3PI01电源电路图5618. 长虹HS080L-2HF01电源电路图5819. 长虹HS140P-3HF01电源电路图6020. 长虹R-HS180P-3HF01电源电路图6221.长虹R-HS368-4N01电源电路6422. 长虹FSP242-4F01电源电路图66三、创维液晶电视1. 创维JSK3250开关电源电路图682. 创维52英寸液晶电视电源电路图693. 创维LED液晶电视169P-P32ELU-00电源电路图704. 创维37英寸液晶电视电源电路图715. 创维P32TQF-0000电源电路图726. 创维168P-P47TTS-00电源电路图737. 创维168P-P46TTS-02电源电路图748. 创维168P-P32TTS-21电源电路原理图759. 创维3L05HR2电源电路图7610. 创维24E61HR型LED液晶电视电源电路图7711. 创维P37-TTS-37L01HM电源电路图7812. 创维8H01电源电路图8013. 创维19英寸液晶电视电源电路图8114. 创维26英寸液晶电视二合一电源电路图8215. 创维32L05HR电源电路图8316. 创维5800-P32TTU-0150电源电路图8517. 创维P32TLF电源电路图8618. 创维P26TQI电源电路图8719. 创维37TTF电源电路图8820. 创维168P-P47TTP-00电源电路图8921. 创维168P-P32TTF电源电路图9022. 创维55英寸LED液晶电视电源电路图91四、海信液晶电视1.海信LED液晶电视2031电源板电路图982.海信RAG7.820.848A电源板电路图1013. 海信TLM3277型电路图1034. 海信TLM42V89PKV（0011）系列（2169板）电源电路图1045. 海信TLM37V68（5）系列（1731板）电源电路图1056. 海信超薄液晶TLM42T69GP系列（1535板）电源电路图1067. 海信TLM42V86PKV（4）系列（2123板）电源电路图1078. 海信RSAG7. 850. 568A_TLM477电源电路图1099. 海信RSAG7. 820. 1235_TLM2633D_TLM26E29电源电路图11010. 海信TLM37V66K系列（1768板）电源电路图11111. 海信TLM46V66PK系列（2184板）电源电路图112212. 海信TLM47V88PK系列（2309板）电源电路图11313. 海信TLM52V78PKN系列（2100板）电源电路图11414. 海信TLM19V68系列（1585板）电源电路图11515. 海信TLM22V68（3）系列（1569板）电源电路图11616. 海信TLM26V68（1）系列（1646板）电源电路图11717. 海信TLM32V88PK（1）系列（1666板）电源电路图11818. 海信TLM40V68PK（3）系列（1901板）电源电路图11919. 海信TLM40V69P系列（RSAG7. 820. 1374板）电源电路图12020. 海信26英寸LED液晶电视开关电源电路图12121. 海信TLM40V68P（2）系列（1673板）电源电路图12322. 海信TLM3233H系列（1032板）电源电路图124五、康佳液晶电视1. 康佳KPS180-01电源电路图1262. 康佳KPS180-02电源电路图1283. 康佳KPS270-01电源电路图1304. 康佳KPS300-01电源电路图1335. 康佳KPS430-01电源电路图1356. 康佳KPS+L036C1-01电源电路图1387. 康佳超薄型KPS+L180C3-01电源电路图1398. 康佳KPS+L200C3-01电源电路图1419. 康佳KPS+L310C3-01电源电路图14310. 康佳KIP036I02-01电源电路图14511. 康佳KIP048I04-01电源电路图14712. 康佳KIP060I04-01电源电路图14913. 康佳KIP072I12-01电源电路图15114. 康佳KIP072U04-01电源电路图15315. 康佳KIP150I12-01电源电路图15516. 康佳KIP150U04-01电源电路图15817. 康佳KIP220I16-01电源电路图16218. 康佳KIP+L048U02C1-01电源电路图16419. 康佳KIP+L100U04C1-01电源电路图16620. 康佳KIP+L150I12C1-01电源电路图17021. 康佳KIP+L150I14C1-01电源电路图17322. 康佳KIP+L180C3-02电源电路图17623. 康佳KIP+L200I12C1-01电源电路图17824. 康佳LC32AS28（台达）电源电路图18225. 康佳LC-TM3719电源电路图183六、其他品牌液晶电视1. 厦华T号电源电路图1862. 厦华U号电源电路图1873. 厦华R号电源电路图1884. 厦华37HU型电源电路图18935. 海尔H32E07型电源电路图1906. LG STR-W6853P电源方案电路图1917. LG 19LG3000型电源电路图1928. 冠捷（AOC）L427A31型电源电路《液晶电视电源电路维修图集》（贺学金主编）特点是：精选了创维、TCL、康佳、海信、长虹、厦华、海尔、LG等液晶彩电一百多种电源电路，基本涵盖了当前主流液晶电视电源的电路类型。

液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）液晶电视机电源电路图（一）液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、功率因数校正电路（多数机型有此电路）、启动电路、开关电源控制电路、稳压电路、保护电路等几部分构成。

1．交流抗干扰电路开关电源两根交流进线上存在共模干扰（两根交流进线上接收到的干扰信号，相对参考点大小相等、方向相同，如电磁感应）和差模干扰（两根交流进线上接收到的干扰信号相对参考点大小相等、方向相反，如电网电压瞬时波动），两种干扰以不同比例同时存在。

开关电源中，整流电路、开关管的电流电压快速上升或下降，电感、电容的电流也迅速变化。

这些都构成电磁干扰源。

为了减少干扰信号通过电网影响其他电子设备的正常工作，也为了减少干扰信号对本机音视频信号的影响，需要在交流进线侧加装线路滤波器，即交流抗干扰电路。

常用交流抗干扰电路如下图所示。

图中，LF1、LF2是共模扼流圈，在一个闭合高导磁率铁心上，绕制两个绕向相同的线圈。

共模电流以相同方向同时流过两个线圈时，两线圈产生的磁通是相同方向的，有相互加强的作用，使每一线圈的共模阻抗提高，共模电流大大减弱，对共模干扰有强的抑制作用；在差模干扰信号作用下，干扰电流产生方向相反的磁通，在铁心中相互抵消，使线圈电感几乎为零，对差模信号没有抑制作用。

LF1、LF2与电容CY1、CY2构成共模干扰抑制网络。

Ll是差模扼流圈，在高导磁率铁心上独立绕线构成，对高频率差模电流和浪涌电流有极高的阻抗，对低频（工频）电流的阻抗极小。

电容Cxl、CX2滤去差模电流，与Ll构成差模干扰抑制网络。

Rl是Cx，、CX2的放电电阻（安全电阻），用于防止电源线拔插时电源线插头长时间带电。

安全标准规定，当正在工作中的电气设备电源线被拔掉时，在2s内，电源线插头两端带电的电压（或对地电位）必须小于原电压的30%。

需要特别提出，电容Cx、CY为安全电容，必须经过安全检测部门认证并标有安全认证标志。

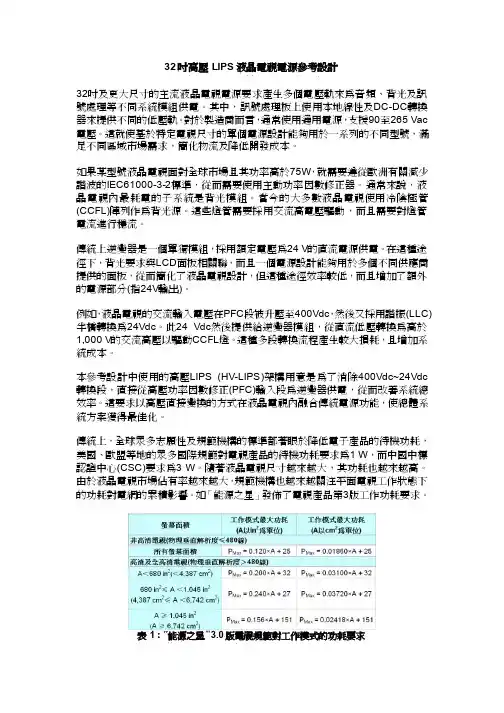

32吋高壓LIPS液晶電視電源參考設計32吋及更大尺寸的主流液晶電視電源要求產生多個電壓軌來為音頻、背光及訊號處理等不同系統模組供電。

其中，訊號處理板上使用本地線性及DC-DC轉換器來提供不同的低壓軌。

對於製造商而言，通常使用通用電源，支援90至265 Vac 電壓。

這就使基於特定電視尺寸的單個電源設計能夠用於一系列的不同型號，滿足不同區域市場需求，簡化物流及降低開發成本。

如果某型號液晶電視面對全球市場且其功率高於75W，就需要遵從歐洲有關減少諧波的IEC61000-3-2標準，從而需要使用主動功率因數修正器。

通常來說，液晶電視內最耗電的子系統是背光模組。

當今的大多數液晶電視使用冷陰極管(CCFL)陣列作為背光源。

這些燈管需要採用交流高電壓驅動，而且需要對燈管電流進行穩流。

傳統上逆變器是一個單獨模組，採用額定電壓為24 V的直流電源供電。

在這種途徑下，背光要求與LCD面板相關聯，而且一個電源設計能夠用於多個不同供應商提供的面板，從而簡化了液晶電視設計，但這種途徑效率較低，而且增加了額外的電源部分(指24V輸出)。

例如，液晶電視的交流輸入電壓在PFC段被升壓至400Vdc，然後又採用諧振(LLC)半橋轉換為24Vdc。

此24 Vdc然後提供給逆變器模組，從直流低壓轉換為高於1,000 V的交流高壓以驅動CCFL燈。

這種多段轉換流程產生較大損耗，且增加系統成本。

本參考設計中使用的高壓LIPS (HV-LIPS)架構用意是為了消除400Vdc~24Vdc 轉換段，直接從高壓功率因數修正(PFC)輸入段為逆變器供電，從而改善系統總效率。

這要求以高壓直接變換的方式在液晶電視內融合傳統電源功能，使總體系統方案獲得最佳化。

傳統上，全球眾多志願性及規範機構的標準都著眼於降低電子產品的待機功耗，美國、歐盟等地的眾多國際規範對電視產品的待機功耗要求為1 W，而中國中標認證中心(CSC)要求為3 W。

隨著液晶電視尺寸越來越大，其功耗也越來越高。

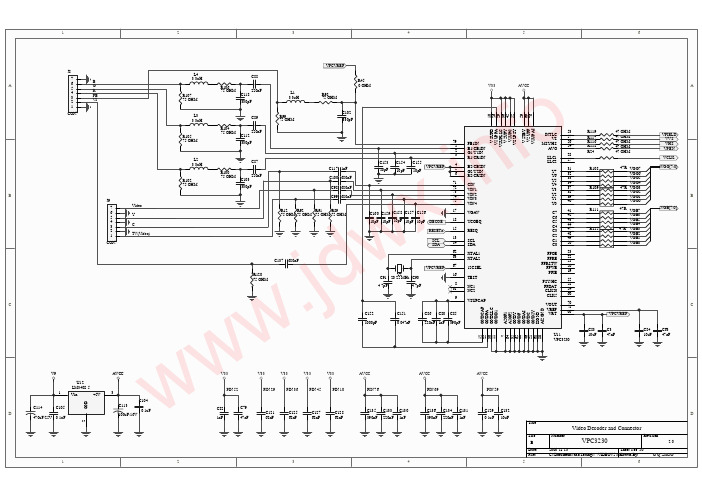

第 1 页 共 50 页MT 资料总目录---------------彩电厂工艺课1． 电路方框图 (2)2． 调试工艺 (3)3． 各IC 维修数据………………………………………………………（9） 4． 各IC 资料 (14)5． 电路原理 (34)6．简明维修流程 (45)7．维修实例 (49)w ww .j dw x.i n f o第 2 页共 50 页第 3 页 共 50 页调试工艺1 说明1.1 安全说明1.1.1 X-射线辐射的注意事项a） 过高的电压会产生有碍健康的X-射线。

为避免辐射伤害，高压须调整在规定的限额内。

该机在交流220 V/50 Hz 的市电供应系统下正常工作，其高压在零束电流（亮度最小）、主电源电压为105 V 的条件下，高压正常值应在33 kV 以下。

在任何情况下，高压不得过34 kV。

维修电视机时，必须参照本说明的高压检查法检查高压。

检查用的高压表必须准确可靠。

* 检查时，机内主电源电压应保持在105 V。

b）X-射线辐射的主要来源是显像管，本机使用的显像管已经过安全认证检验认可，所以更换显像管，必须是同型号、同规格或用类似经认可的规格的显像管，并参照高压检查法检查高压。

1.1.2 安全注意事项a）因市电直接接入电源印制板的热地部分，在维修过程中需使用隔离变压器，以防止触电受伤或损坏仪器。

b）在搬动显像管前，需对石墨层导体放电。

c）更换任何元器件时，必须将电源线从电源插座中拔出。

d）更换大功率电阻时，电阻与印制板之间保持10mm 高。

1.1.3 元器件安全注意事项在印制板上的许多电气和机械部分，都与安全特性相关，这些特性不易为视觉所察。

有特殊安全特性的更这些元器件，应参照手册的明细表。

若与明细表上的规格不同，则不一定具备相同的安全特性，可能会造成触电、着火、X-射线辐射的增加或其它伤害。

1.2 一般说明1.2.1 本机芯内的EEPROM（CPU 部件上的N806 AT24C32）上机前先按标准样机数据进行拷贝，必要时再进行“工厂调整”。

夏32寸普LED液晶电视电源板及背光电路工作原理祥解夏普32寸LED电视机电源板及背光电路实测实绘电路图，电路图工作原理祥解与故障实例。

夏普LED彩电型号：32LX335、32A15DA、32LX235、32BX350、32NX155A、32NX230A、32LX150A，彩用的电源板基本相同，该电源板在社会上拥用量大，检修数量多，但在夏普维修手册中因为没有该电源板的电路图，使得维修极为困难，为此，笔者特地根据实物实测实绘，画出该电源板及背光的电路图。

该机的电源板是主开关电源与LED背光电路二合一板，因为该机是32寸小屏幕LCD 彩电，整机耗电量小，因此220V整流之后没有PFC电路，220V整流得到的300V脉动电压直接加给主开关电源电路。

主开关电源芯片的型号的是8脚双列直插MIP004 ,LED背光电路采用的是14脚双列帖片MP24830。

一、主开关电源电路：电路见图1所示：1、主开关电源芯片MIP004内部图：各脚功能：5脚：振荡启动电压输入，220V整流滤波成300V后经大阻值电阻限流降压电阻加到此脚。

供IC内部的恒流源电路为IC供电，以进行开关电源的启动振荡。

因为串联的限流电阻阻值大使此启动电路供给的电能很小，仅能维持芯片振荡1秒左右，如果芯片2脚不能得到来自外部电路更大的电能供电，仅凭5输入的启动电压，IC会处在微弱的间歇振荡状态。

正常工作时，实测5脚电压320V。

2脚：在开关电源没有启动工作前，5脚进入芯片的启动电压，经IC内部的恒流源-------开关后，在IC内部加到2脚内部的振荡电路，开关电源因此得以启动振荡。

在开关电源进入正常工作状态后，开关电源变压器辅助绕组产生的感应电压，经整流后得到20V的直流电压，加到2脚，为2脚内部振荡电路提供足够的供电，使芯片持续的工作在稳定状态。

正常工作时，实测2脚电压为20V。

4脚：有两个功能，一是开关电源的误差电压输入端。

2是开关电源AC检测电路产生的保护电压也加到该脚，当220V市电电压下降到100V以下时，为了防止开关电源管过流损坏，此时把高电平加到4脚，关闭开关电源的振荡。

厦华液晶彩色电视机典型机芯故障检修要点(HK系列)厦华液晶彩色电视机典型机芯故障检修要点(HK系列)7.1 机型概述厦华HK系列液晶彩电是采用MST公司的主芯片为核心的系列机型.其主要机型有LC-42HK55、LC-47HK55,派生出来的机型还有LC-37HU35、LC-40HU35、LC-42HU27、LC-46HU27、LC-47HU27等.上述机型电路框架方面大致相同.7.2整机方框及接线图等7.2.1 整机的电路方框图整机的电路方框图如图7-2-1所示.图7-2-1整机的电路方框图247平板彩色电视机维修要点手册7.2.2整机的电路接线图整机的电路接线图如图7-2-2所示.7.2.3主要集成电路及其功能图7-2-2整机电路接线图①NS4(MST9U88L):它是一片全功能大规模专用集成电路,能实现HDMI接口处理、视频解码、视频开关选择、A/D和D/A变换、隔行/逐行处理、模式变换、OSD和低压差分输出处理等全部功能:另外,它还具有音频选择、处理及MCU的功能等.②NS5、NS2(24C02N-10SI27)、NS3(24C02N-10SI27):存储器,储存整机的各种重要数据.③NW200(HEF4052BT):音频信号切换/音频信号效果处理.④NA6(MP7722):伴音功放电路.⑤N512(TEA1610T):24V主开关电源控制集成电路.⑥N504(AN7809AF):9V稳压集成电路.⑦N507(A6563A):PFC控制集成电路.⑧N501(DH321):5V副电源控制集成电路.⑨N511(LM393D):过压保护电路.⑩N510(SI9933):5VSB电源控制开关.248第7章厦华液晶彩色电视机典型机芯故障检修要点(HK系列)7.3整机实际结构图解7.3.1 HK系列液晶彩电整机实际内部构造说明HK系列液晶彩电电路部分由电源板组件、数字板、高频板和转接板四大部分组成,背光板布置在屏左右两侧,键控板装置在机身的右侧,这样使得机身看上去更加简洁,这也是目前液晶电视的一种流行放置方式.接收头设置在机身的左侧.此外在细节设计方面,HK系列液晶彩电的扬声器插座还采用人性化的防呆设计,使得安装插拔更便捷,不易插错.实物图如图7-3-1所示.图7-3-1 LC42HK55内部结构图解7.3.2整机拆卸注意事项①要防ESD:CMOS和半导体器件受静电放电易损坏,操作时应将LCD组件放在防静电平台上,操作者要带防静电手环,以防静电产生.②选择合适大小的垫布:拆卸机子之前应确保选择的垫布比屏面积稍大些,以保护显示屏避免屏受到划伤.③屏线插头的插拔:HK机型的屏线插头没有用硅胶固定,拆装时需小心按下两头卡钩,以免破坏插头.④螺钉的拆卸:所有的安装孔与框架上孔的孔位应对齐,错位时支撑框架应修改,切勿249平板彩色电视机维修要点手册强行锁入螺丝.液晶电视机有规格不一、大小不一的各种螺钉,这些螺钉的安装位置都有要求,严禁装错,装错一个,如在短螺钉的地方装上长的螺钉,长的螺钉就有可能穿过安装的介体,最终顶到LCD屏上,导致LCD屏永久损坏,因此实际拆装时,不同的螺钉一定要分类摆放.⑤显示表面沾污:如果显示表面沾污,用棉签或软布擦净.如擦不净,可用棉签或软布蘸有清洗剂(挤干)擦拭.⑥异物检查:拆装结束后,应该检查有没有异物掉在机器内部,尤其是金属异物.⑦底座的拆卸:一般的机型只要拆下底座螺钉后,底座就可轻松的卸下,但是HK机型的底座设计和其他机型的不同,在底座插销壳里还设有机械卡钩,拆卸HK机型底座时,除需卸下底座螺钉外,还需拧松机身底部的4个螺钉,然后将机壳底部掰开,这时底座才拆得下来,不可生硬将底座揣出,否则会破坏底座.具体操作如图7-3-2、图7-3-3所示.图7-3-2步骤一图7-3-3步骤二7.4信号流程天线接收的射频信号RF进入高频头TUN1,经高放和混频获中频信号IF,再经VZ100预中放后送声表面波ZZ101进行中频滤波,获得较理想的中频特性,然后送入NZ100(R2S1040)进行中放、锁相环VCO及同步检波,获得全电视信号TV-CVBS;同时,IF经预中放后也送声表面波滤波器ZZ100进行滤波,再送入NZ100进行中放,输出伴音第二中频信号TV-SIF.从R2S1040输出的TV视频TV-CVBS与TV-SIF送到主芯片NS4(MST9U88L).A V1、A V2、S-VIDEO、YPbPr1和YPbPr2的视频信号也送到MST9U88L,而它们的音频信号经音频开关NW200(HEF4052BT)选择后也送到MST9U88L(其中A V1与S-VIDEO共用一组音频口).还有VGA及HDMI的视频和音频信号也都送到250第7章厦华液晶彩色电视机典型机芯故障检修要点(HK系列)MST9U88L.经MST9U88L处理的视频信号, 送出4对差分信号和1对时钟信号供液晶屏显示.而AV1、A V2、S-VIDEO和TV的视频信号经内部选择和处理后, 输出A V-OUT的视频信号,再经2倍视频放大,然后送到A V-OUT输出口.经MST9U88L处理的音频信号, 一路送到伴音功放NA6(MP7722DF), 经放大后送往喇叭; 同时, 它还送到耳机功放N350(BH3547F), 经放大后送往耳机.另外一路音频信号通过I2C总线送到D/ A转换器NS6(CS4344), 转换成模拟音频信号L/ R后送到A V-OUT输出口.7.5开关电源工作原理介绍见图7-5-1,本机电源部分由PFC部分、24V主开关电源部分、5V 电源部分、32VSC电源部分、18V电源部分、15V电源部分组成.其中,18V电源还产生18VSC 电源、9VSC电源,5V电源还产生5VSC、VSB电压.220V市电经过X501插座输入电源板,再经过RT501、C504、L501、C501、C508、C509、L503、C503、L502、C506等EMI元器件,送到整流全桥D501(D15XB60).从D501(D15XB60)的1脚输出脉动直流电, 再经PFC电感L504、PFC二极管D506到达主滤波电容C533.再到达副电源开关变压器T501的4脚,经过内部的绕组,从6脚输出到副电源控制电路N501(DH321)的6、7、8脚,在T501的1脚、3脚上互感得到的脉动电压,经R514限流、D504整流、C513滤波,提供稳定的直流电压给N501的3脚,为其提供工作电源,N501进入正常工作状态.T501的2脚绕组感应得到的脉动电压,经R516限流、D505整流、C521滤波,V501/N502稳压,得到V_15V电压.V_15V电压一路提供到N507(L6563A)的l4脚,为其供电,N507(L6563A)开始进入正常工作状态, 在13脚输出PFC驱动脉冲,控制PFC开关管V502的导通状态,PFC 电路开始工作.V_15V电压还送到N512(TEA1610T)的11脚,为其提供工作电源.N512(TEA1610T)开始工作后,在其7脚、10脚输出高低驱动脉冲,驱动24V主开关电源开关管V507(2SK3469)、V508(2SK3469),24V主开关电源开始工作.主开关电源主要产生两路24V直流电压和18V直流电压.副电源开关变压器T501的7脚绕组产生的脉动电压,经D510整流,C535滤波,V504/N509稳压,得到32V的调谐电压,送到高频头.副电源开关变压器T501的8脚绕组产生的脉动电压,经D511整流,C534/C536、L507、C539滤波,得到稳定的5V电压输出.本机24V/18V稳压控制电路是由R585、R586、R587为24V一路取样,R584、R583、R587为24V一路取样;R582、R581、R587为18V一路取样, 以及N514(TL431)稳压基准误差放大器、光耦N513(TLP421)、N512(TEA1610T)的14脚、16脚内部电阻组成.本机5V稳压控制电路是由R547、R548以及N508(TL431)稳压基准误差放大器、光耦N506(TLP421GR)、N512(TEA1510T)的3脚内部电阻组成.251252平板彩色电视机维修要点手册图7-5-1开关电源电路第7章厦华液晶彩色电视机典型机芯故障检修要点(HK系列)图7-5-1开关电源电路(续)253平板彩色电视机维修要点手册本机开关机控制信号为Standby2,是由X505的11脚输入的,Standby2信号控制主要分为3路:①Standby2控制信号经D512、R527、V503、N505控制V501的导通,从而控制了V_15V 电源的有无,从而实现对N507(L6563A)、N512(TEA1610T)两个芯片的工作电源的有无,实际上就控制了PFC电压、24V、18V电压的产生和关闭;②Standby2控制信号经R559、V506控制V504的导通和截止,从而控制了32V的产生或关闭;③Standby2控制信号经V505、R553、N510(SI9933ADY)的4脚,控制N510(SI9933ADY)的导通,从而控制5VSC电压的产生和关闭.7.6主要IC介绍7.6.1 主芯片NS4(MST9X88L)1.主芯片MST9U88L引脚图HK系列液晶彩电, 整机采用MSTAR公司的MST9X88L超级单芯片方案(内销和美洲机采用MST9U88L,欧洲机采用MST9E88L,本节主要介绍内销机),该芯片具有电路简单、接口齐全、功能强大的特点.MST9U88L集成了多路电子开关选择器、3D Decoder、10bitADC、DEINTERFACE、SCLALER、256色OSD图形、双LVDS输出、DVI/HDMI(HDCP)、3D降噪、支持SXGA/WXGA(1366x768)等功能于一体,用户界面友好.采用256脚LQFP封装(见图7-6-1),相对BGA封装具有维修方便,拆卸简单的特点.2.MST9U88L引脚说明(见表7-6-1)表7-6-1 MST9U88L引脚说明7.6.2 中放瑞萨R2S10401SP 芯片方框图1.R2S10401SP芯片引脚图(见图7-6-1)R2S10401SP最大特点是可支持多种图像格式(PAL/NTSC/SECAM)和伴音格式(DK/BG/I/M/N/L/L').254第7章厦华液晶彩色电视机典型机芯故障检修要点(HK系列)图7-6-1 R2S10401SP芯片方框图2.引脚说明(见表7-6-2)表7-6-2 引脚说明255平板彩色电视机维修要点手册7.6.3 D 类伴音功放芯片MP77221.MP7722引脚图(见图7-6-2)D类伴音功放芯片MP7722在24V供电,4Ω负载情况下,最大可以输出2x20W,无需外接散热片(底部需要和印制板保持良好焊接,以利于散热),适应宽电源9.5～26V,是MPS生产的第二代高集成音频放大芯片.它集成了以下功能:180mΩ场效应管,快速开启/关断,精简保护电路.MP7722利用一个单独的输出机构,把2x20W的功率送到4Ω的扬声器.整个电路应用了MPS自己特有的可变频率电路技术,波形失真系数小,响应时间短,单电源供电.图7-6-2引脚图2.MP7722引脚说明(见表7-6-3)表7-6-3 MP7722引脚说明256第7章厦华液晶彩色电视机典型机芯故障检修要点(HK系列)续表3.MP7722典型应用电路(见图7-6-3)图7-6-3 MP7722典型应用电路7.7工厂菜单的进入和调试方法7.7.1 工厂菜单的进入及调试方法进入工厂菜单方法:依次按"INPUT"、"2"、"5"、"8"、"0"键即可以进入工厂菜单;用"CH+"、"CH-"键选择调整项,用"VOL+"、"VOL-"键调整大小.连续按"MENU"键即可退出工厂菜单.软件升级方法:进入工厂菜单选择"OPTION"项,将ISP设为1,或者插上跳线J1,即可在线升级,升级完必须将ISP设为0或拔掉跳线J1.7.7.2初始化设置进入工厂菜单后,进入OPTION和HOTEL OPTION调整子菜单,调整项见表7-7-1.257平板彩色电视机维修要点手册表7-7-1 子菜单调整7.7.3其他调整①中放AFT调试:通电进入工厂菜单,把IF VCO调成1,或按组合键"INPUT"、"2"、"5"、"8"、"1"进入VCO调试模式,断开J2,调整LZ100使TP5(B面)的电压为2.5V,然后焊好J2.②中放AGC调试: 从RF端输入射频电视信号,调整RZ133使TP1(B面)的电压为2V,并观测画面应无明显的雪花点.再将RF端输入电视信号强度增加到90dBV,应能正常显示而无明显的网纹或噪点干扰.③出厂设置见表7-7-2.表7-7-2 出厂设置7.8维修注意事项①切勿拆卸LCD组件或者对它进行修改,以免引起电击,造成电子元器件损坏,屏表面划伤.②如自行拆卸或修改LCD屏组件,将损失LCD屏的免费保修.③当心LCD组件的破碎玻璃,注意不要造成显示屏破裂,当心割手.258第7章厦华液晶彩色电视机典型机芯故障检修要点(HK系列)④切勿碰触破裂显示屏流出的液体,假如液体溅到手脚或衣服立即用肥皂清洗或者酒精(ALCOHOL)清洗,严防液体溅入嘴、眼中,万一液体溅入眼内,应立即用大量清水冲洗至少15min,随后立即送医院.⑤LCD组件内的荧光灯含有水银,假如破碎损坏,按当地有关法规处理.⑥所有的安装孔与框架上孔的孔位应对齐,错位时支撑框架应修改,切勿强行锁入螺丝.⑦安装在LCD组件上的保险丝参数不能更改.⑧防静电.CMOSLSI和半导体器件受静电放电易损坏,操作时应将LCD组件放在防静电平台上,操作者要带防静电手环,以防静电产生.⑨显示表面沾污.如果显示表面沾污,用棉签或软布擦净.如擦不净,可用棉签或软布蘸清洗剂(挤干)擦拭;附:①理想的清洗剂:水,PA(异丙醇),Hexane[(正)己烷].②不可用的清洗剂:Ketone type(酮类),Acetone(丙酮),Ethyl alcohol(乙醇),Toluene(甲苯),Ethyl acid(乙酸),Methyl chloride(氯甲烷).它们会起化学反应而使偏光器永久性损坏.⑩操作时环境湿度:建议在50%～65%RH湿度下装配LCD组件.11储存和运输指南:不要将LCD组件储存在有有机溶剂、有腐蚀性气体的环境中.在有机溶剂环境中,偏光板会变色,显示质量下降;在腐蚀性气体环境中,各个问题都会发生.建议储存环境为:温度0～35℃,湿度50%--一65%RH.12LCD组件工作、储存环境的极限值:a.工作温度:0～50℃;b.工作湿度:20%～85%RH;C.储存温度:-20～+60℃;d.储存湿度:10%～85%RH.13液晶电视机有规格不一、大小不一的各种螺钉,这些螺钉的安装位置都有要求,严禁装错,装错一个,如在短螺钉的地方装上长的螺钉,长的螺钉就有可能穿过安装的介体,最终项到LCD屏上,导致LCD屏永久损坏,因此实际拆装时,不同的螺钉一定要分类摆放.14任何时候都不可用外力或异物去撞、划、打液晶屏.15拔插电路的有些插头时,一定要不小心,以免损坏插座或插头.16无很高的把握时,不要随意更换电路板上的任何集成电路.17拆装结束后,应该检查有没有异物掉在机器内部,尤其是金属异物.7.9 电路主要插座及主要集成电路正常工作电压7.9. 11 相关插座实测维修资料对于本节介绍的实测维修数据,电压基本上要求用数字表进行实测;接地点的选择:冷地是以LCD显示屏的金属外壳为接地点,热地以300V主滤波电容的负极为接地点;电压测量时一般用20V的量程,高于20V的用200V量程,高于200V的用1000V量程;有充放电259平板彩色电视机维修要点手册效应的引脚的电阻,必须等充放电完成后,阻值稳定下来时,再记录;把电视机置于PALD/K制,频道在1频道;并且电视机的各种模拟量,比如音量/亮度/对比度/彩色等置于适中. 对于集成电路的内部阻值来说,数据为0的那只脚就是测试时的接地脚,表笔的接地脚都是该脚.相关插座实测维修资料见表7-9-1～表7-9-12.表7-9-1 X502表7-9-2 X505表7-9-3 X506表7-9-4 X507表7-9-5 X508表7-9-6 X509表7-9-7 N102260第7章厦华液晶彩色电视机典型机芯故障检修要点(HK系列)表7-9-8 NW200表7-9-9 N103表7-9-10 N104表7-9-11 N106表7-9-12 高频头7.9.2 电源板实测维修资料电源板实测维修资料见表7-9-13～表7-9-24.表7-9-13 N501(DH321)表7-9-14 N502(TA78L09)表7-9-15 N508(TL431)表7-9-16 N510(SI9933)表7-9-17 N511(LM393D)261平板彩色电视机维修要点手册表7-9-18N512(TEAl610T)表7-9-19 N514(TL431)表7-9-20 V501(A966)表7-9-21 V502(F20W503)表7-9-22 V504(A1015)表7-9-23 V507(2SK3469)表7-9-24 V508(2SK3469)。
