各厂商多联机分歧管及管径选择标准汇总约克YES多联式空调（A系列、B系列）1、使用范围YDOH35-65：1）最大配管长度可达70米；2）室内机与室外机的水平落差可达30米（室外机在上）；3）室内机之间水平落差可达15米。
YDOH80-480：1）最大配管长度可达125米；2）室内机与室外机的水平落差可达50米（室外机在上）；3）室内机之间水平落差可达15米。
2、配管管径YDOH-A含义室外机容量型号液管配管规格（mm）气管配管规格（mm）室外机连接配管YDOH35/45/50φ9.52φ19.05YDOH55φ12.7φ22.23φ12.7φ25.4含义下游室内机总容量（KW）液管配管规格（mm）气管配管规格（mm）室内机分歧管之间的连接配管X≤9φ9.52φ15.889＜X≤16φ9.52φ19.05X＞16φ12.7φ25.4室内机连接配管X≤2.8φ6.35φ9.522.8≤X＜4.7φ6.35φ12.74.7≤X＜8.5φ15.88X＞8.5φ9.52φ19.05含义下游室内机总容量（KW） Y型分歧管液管侧型号Y型分歧管气管侧型号室内机连接的分歧管X＜16YBP-YL1AYBP-YG1AX≥16YBP-YL1AYBP-YG2A梳型分歧管液管侧型号梳型分歧管气管侧型号X＜25YBP-CL1AYBP-CG1A室外机连接的第一个分歧管室外机Y型分歧管液管侧型号Y型分歧管气管侧型号YDOH35/45/50/55YBP-YL1AYBP-YG1AYDOH65YBP-YL1AYBP-YG2A室外机梳型分歧管液管侧型号梳型分歧管气管侧型号YDOH35/45/50/55/65YBP-CL1AYBP-CG1A含义室外机总容量标准安装的配管规格最大管长超过50m安装的配管规格（mm）室外机与第一个分歧管之间的配管YDOH35/45/50φ9.52φ19.05φ12.7φ22.23YDOH55φ12.7φ22.23φ15.88φ25.4YDOH65φ12.7φ25.4φ15.88φ28.58YDOH-B含义室外机上游容量和液管配管规格（mm）气管配管规格（mm）模块组合连接时分歧管之间的连接配管 18HP/20HPφ15.88φ34.922HPφ19.05φ34.924HP/30HPφ19.05φ41.332HP/34HPφ22.23φ41.336HP~48HPφ22.23φ54.1含义室外机容量型号液管配管规格（mm）气管配管规格（mm）室外机模块与第一个室外机汇总管之间的配管8HP/10HPφ12.7φ28.5812HPφ15.88φ28.5814HP/16HPφ15.88φ34.9含义下游室内机总容量（KW）液管配管规格（mm）气管配管规格（mm）室内机分歧管之间的连接配管（来自暖通南社整理）X≤9φ9.52φ15.889＜X≤16φ9.52φ19.05 16＜X＜21φ12.7φ25.421≤X＜30φ12.7φ28.5830≤X＜35φ15.88φ28.5835≤X＜50φ15.88φ34.950≤X＜68φ19.05φ38.168≤X＜85φ19.05φ41.385≤X≤90φ22.23φ41.3X＞90φ22.23φ54.1室内机连接配管X≤2.8φ6.35φ9.522.8≤X＜4.7φ6.35φ12.74.7≤X＜8.5φ9.52φ15.888.5≤X≤16φ9.52φ19.05X＞16φ12.7φ22.23含义下游室内机总容量（KW） Y型分歧管液管侧型号Y型分歧管气管侧型号室内机连接的分歧管X＜16YBP-YL1AYBP-YG1A16≤X＜35YBP-YL1AYBP-YG2A35≤X≤50YBP-YL1AYBP-YG3AX＞50YBP-YL2AYBP-YG3A室外机连接的第一个分歧管室外机总容量（HP）Y型分歧管液管侧型号Y型分歧管气管侧型号8HP~12HPYBP-YL1AYBP-YG2A14HP~24HPYBP-YL1AYBP-YG3A24HP以上YBP-YL2AYBP-YG4A含义室外机总容量（HP）标准安装的配管规格最大管长超过90m安装的配管规格（mm）室外机与第一个分歧管之间的配管8-10φ12.7φ28.58φ15.88φ28.5812φ15.88φ28.58φ19.05φ34.914-20φ15.88φ34.9φ19.05φ41.322φ19.05φ34.9φ22.23φ41.324-30φ19.05φ41.3φ22.23φ54.132-34φ22.23φ41.3φ22.23φ54.136-48φ22.23φ54.1φ22.23φ54.1海尔：（奥蕴多联中央空调） 1、室外机汇总管套件外机匹数汇总管型号备注8~16匹无18~32匹HZG-20/A对应2个模块34~48匹HZG-30/A对应3个模块2、分歧管套件室内机支流合计容量（100W）型号支流合计未满335FQG-B335A支流合计在335以上而未满506FQG-B506A支流合计在506以上而未满730FQG-B730A支流合计在730以上FQG-B1350A3、室内机配管分歧管之间管径选择表室内机组合计容量（×100）气管液管＜168φ15.88φ9.52168≤X＜224φ19.05φ9.52224≤X＜330φ22.22φ9.52330≤X＜470φ28.58φ12.7470≤X＜710φ28.58φ15.88710≤X＜1010φ31.8φ19.05≥1010φ38.1φ19.054、使用范围总长度：300米；配管单程最长可达150米；第一分歧管到最远室内机配管长度达40米；室外机与室内机落差：室外机在上方时为50米，室外机在下方时为40米；室内机与室内机的落差为：15米。
安装规程1、绘制规范的工程图纸 ........................................................................ １1.1熟悉多联机组的性能及其安装要求 .................................... １1.1.1 机组外形尺寸和室内机配管尺寸 .................................... １1.1.2 连接管管材的选择 ............................................................ ６1.1.3分歧管规格和分歧管之间连接管管径的选择 ................. ７1.1.4连接管允许长度和落差 ..................................................... ８1.1.5 确定排水管的管路图 .................................................... １０1.1.6 确定保温管 .................................................................... １１1.1.7风管机的特殊要求 ......................................................... １２1.1.8追加制冷剂的计算 ......................................................... １４1.2绘制规范的工程图纸 ........................................................ １５1.2.1绘制制冷系统管路和排水管工程图 ............................. １５1.2.2 绘制制冷系统管路工程图和排水管路图 .................... １６1.2.3绘制电源线和通讯线连接工程图 ................................. ２０2、工程安装......................................................................................... ２３2.1 材料采购和设备检查 ..................................................... ２９2.1.1电源线的采购 ................................................................. ２９2.1.2 电源线的规格 .............................................................. ３１2.1.3空气开关的选择 ............................................................. ３４2.1.4 制冷剂连接管的采购 .................................................... ３５2.2 室内机的安装 ................................................................... ３５2.2.1 风管式室内机的安装 .................................................. ３５2.2.2天井式室内机的安装 ..................................................... ４４2.2.3挂壁式室内机的安装 ..................................................... ５１2.2.4落地式室内机的安装 ..................................................... ５４2.3 管道的安装 ....................................................................... ５５2.3.1制冷剂连接管的安装 ..................................................... ５５2.3.1.1制冷剂管的焊接 .......................................................... ５６2.3.1.2喇叭管加工 .................................................................. ６０2.3.1.3 分歧管的安装 ............................................................. ６３2.3.1.4、吹洗 ........................................................................... ７０2.3.1.5 连接管的保压检漏 ................................................... ７２2.3.1.6 保温 ........................................................................... ７４2.3.2排水管的安装 ................................................................. ７５2.3.2.1 风管式和天井式室内机排水管的安装 ................... ７５2.3.2.2挂壁式和落地式室内机排水管的安装 ...................... ７６2.4接线..................................................................................... ７６2.4.1 通讯线的连接和室内机地址拨码 ................................ ７６2.4.1.1 通讯线的连接 ............................................................. ７７2.4.1.2 线控器的安装和地址拨码 ......................................... ７９2.4.2 电源线的连接 ................................................................ ８１2.5.1 室外机的基础 ................................................................ ８２2.5.2 机身的安装空间尺寸 .................................................... ８３2.5.3 避免气流短路 .............................................................. ８５2.5.4 搬运室外机 .................................................................... ８６2.5.5 安装室外机 .................................................................... ８７2.6 连接上室内外机、保压检漏 ......................................... ８７2.6.1. 连接室内、外机 ........................................................... ８８2.6.1.1 连接室外机 ................................................................. ８９2.6.1.2 连接室内机 ................................................................. ８９2.6.2 保压检漏（将连接管连接上室内外机后的保压检漏）９０2.7抽真空、追加制冷剂 ........................................................ ９１2.7.1 抽真空 ............................................................................ ９１2.7.1.1抽真空目的 .................................................................. ９１2.7.1.3 抽真空 ......................................................................... ９２2.7.2 追加制冷剂 .................................................................... ９４2.7.3 打开室外机的大、小阀门 ............................................ ９５1、绘制规范的工程图纸绘制规范的工程图纸在安装多联机组前期准备工作中是非常重要的。
各厂商多联机分歧管及管径选择标准汇总约克YES 多联式空调（A 系列、B 系列） 1、使用范围 YDOH35-65：1）最大配管长度可达70米；2）室内机与室外机的水平落差可达30米（室外机在上）；3）室内机之间水平落差可达15米。
YDOH80-480：1）最大配管长度可达125米； 2）室内机与室外机的水平落差可达50米（室外机在上）；3）室内机之间水平落差可达15米。
2、配管管径 YDOH-A含 义室外机容量型号 液管配管规格（mm ） 气管配管规格（mm ） 室外机连接配管YDOH35/45/50 φ9.52 φ19.05YDOH55 φ12.7 φ22.23YDOH65 φ12.7 φ25.4含义下游室内机总容量（KW ） 液管配管规格（mm ） 气管配管规格（mm ）室内机分歧管之间的连接配管 X≤9 φ9.52 φ15.88 9＜X≤16φ9.52 φ19.05 X ＞16φ12.7 φ25.4 室内机连接配管 X≤2.8φ6.35φ9.52 2.8≤X＜4.7 φ6.35 φ12.7 4.7≤X＜8.5 φ9.52φ15.88X ＞8.5 φ9.52 φ19.05含义下游室内机总容量（KW ） Y 型分歧管液管侧型号 Y 型分歧管气管侧型号室内机连接的分歧管 X ＜16YBP-YL1A YBP-YG1A X≥16 YBP-YL1A YBP-YG2A梳型分歧管液管侧型号 梳型分歧管气管侧型号 X ＜25 YBP-CL1A YBP-CG1A室外机连接的第一个分歧管室外机Y 型分歧管液管侧型号 Y 型分歧管气管侧型号 YDOH35/45/50/55 YBP-YL1A YBP-YG1AYDOH65 YBP-YL1A YBP-YG2A室外机梳型分歧管液管侧型号 梳型分歧管气管侧型号YDOH35/45/50/55/65 Y BP-CL1A YBP-CG1A含义 室外机总容量 标准安装的配管规格最大管长超过50m 安装的配管规格（mm ）室外机与第一个分歧管之间的配管 YDOH35/45/50 φ9.52 φ19.05 φ12.7 φ22.23YDOH55φ12.7 φ22.23 φ15.88 φ25.4 YDOH65 φ12.7 φ25.4 φ15.88 φ28.58YDOH-B含 义室外机上游容量和 液管配管规格（mm ） 气管配管规格（mm ） 模块组合连接时分歧管之间的连接配管 18HP/20HP φ15.88 φ34.922HPφ19.05 φ34.9 24HP/30HP φ19.05 φ41.3 32HP/34HPφ22.23φ41.336HP~48HP φ22.23 φ54.1含义室外机容量型号 液管配管规格（mm ） 气管配管规格（mm ）室外机模块与第一个室外机汇总管之间的配管 8HP/10HP φ12.7 φ28.58 12HP φ15.88 φ28.5814HP/16HPφ15.88 φ34.9 含义下游室内机总容量（KW ） 液管配管规格（mm ） 气管配管规格（mm ） 室内机分歧管之间的连接配管（来自暖通南社整理） X≤9 φ9.52 φ15.889＜X≤16φ9.52 φ19.05 16＜X ＜21φ12.7 φ25.4 21≤X＜30φ12.7 φ28.58 30≤X＜35φ15.88 φ28.58 35≤X＜50φ15.88 φ34.9 50≤X＜68φ19.05φ38.168≤X＜85 φ19.05 φ41.3 85≤X≤90 φ22.23 φ41.3 X ＞90 φ22.23 φ54.1 室内机连接配管X≤2.8φ6.35φ9.52 2.8≤X＜4.7 φ6.35φ12.7 4.7≤X＜8.5 φ9.52φ15.88 8.5≤X≤16 φ9.52φ19.05X ＞16 φ12.7 φ22.23含义下游室内机总容量（KW ） Y 型分歧管液管侧型号 Y 型分歧管气管侧型号 室内机连接的分歧管 X ＜16 YBP-YL1A YBP-YG1A16≤X＜35YBP-YL1A YBP-YG2A 35≤X≤50YBP-YL1AYBP-YG3AX ＞50 YBP-YL2A YBP-YG3A室外机连接的第一个分歧管 室外机总容量（HP ） Y 型分歧管液管侧型号 Y 型分歧管气管侧型号8HP~12HPYBP-YL1A YBP-YG2A 14HP~24HP YBP-YL1A YBP-YG3A24HP 以上YBP-YL2AYBP-YG4A含义室外机总容量（HP ） 标准安装的配管规格最大管长超过90m安装的配管规格（mm ）室外机与第一个分歧管之间的配管 8-10 φ12.7 φ28.58 φ15.88 φ28.58 12φ15.88 φ28.58 φ19.05 φ34.9 14-20φ15.88 φ34.9 φ19.05 φ41.3 22 φ19.05 φ34.9 φ22.23 φ41.3 24-30φ19.05 φ41.3 φ22.23 φ54.1 32-34 φ22.23 φ41.3 φ22.23 φ54.1 36-48φ22.23 φ54.1 φ22.23 φ54.1海尔：（奥蕴多联中央空调） 1、室外机汇总管套件外机匹数 汇总管型号 备注8~16匹 无18~32匹HZG-20/A对应2个模块34~48匹HZG-30/A 对应3个模块2、分歧管套件室内机支流合计容量（100W）型号支流合计未满335 FQG-B335A支流合计在335以上而未满506 FQG-B506A支流合计在506以上而未满730 FQG-B730A支流合计在730以上FQG-B1350A3、室内机配管分歧管之间管径选择表室内机组合计容量气管液管（×100）＜168 φ15.88φ9.52168≤X＜224 φ19.05φ9.52224≤X＜330 φ22.22φ9.52330≤X＜470 φ28.58φ12.7470≤X＜710 φ28.58φ15.88710≤X＜1010 φ31.8φ19.05≥1010φ38.1φ19.054、使用范围总长度：300米；配管单程最长可达150米；第一分歧管到最远室内机配管长度达40米；室外机与室内机落差：室外机在上方时为50米，室外机在下方时为40米；室内机与室内机的落差为：15米。
多联机管径选取表
●分歧管的选型
根据上下游制冷管道管径，结合下图选择合适的分歧管。
●分歧集管的选型
●分支集管的安装只有水平安装一种方式。
当室外机在室内机的上方时,需在气管中每隔6～8m垂直落差设置一个存油弯。
等效长度是指弯头等部位在考虑了管内的压力损失后的换算长度。
下面是其计算公式：
等效长度=实际管长度+弯头数量╳各种弯头的等效长度+存油弯
数量╳各种存油弯的等效长度
分歧管每处的等效长度为0.5m，分支集管的每处的等效长度为1.0m。
弯头和存油弯的等效长度见下表:。

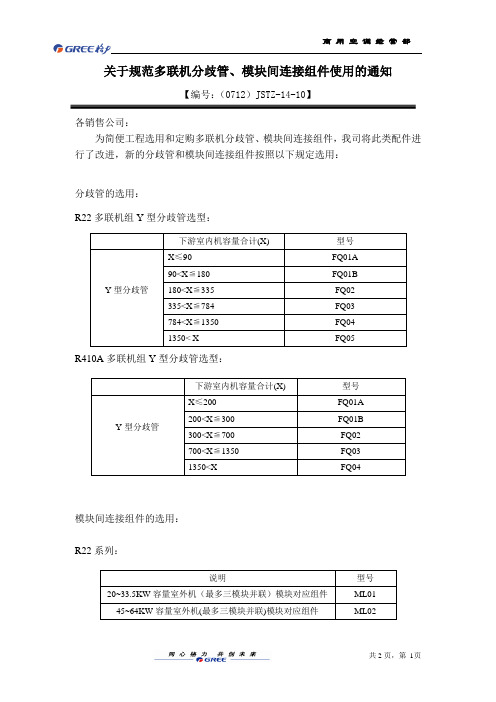

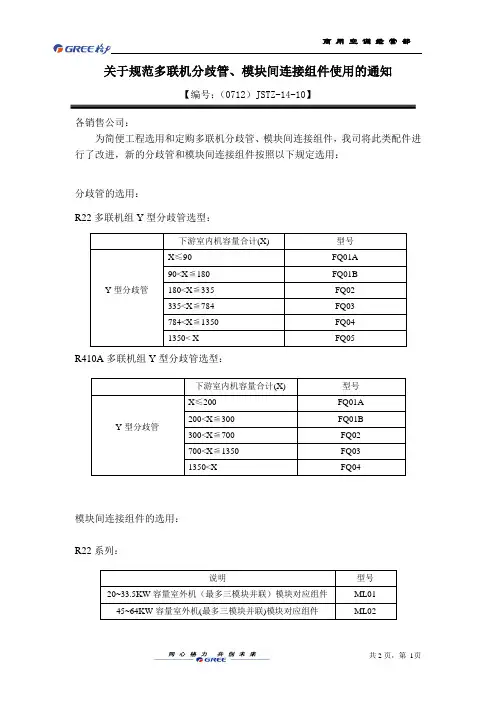

关于规范多联机分歧管、模块间连接组件使用的通知
【编号：（0712）JSTZ-14-10】
各销售公司：
为简便工程选用和定购多联机分歧管、模块间连接组件，我司将此类配件进行了改进，新的分歧管和模块间连接组件按照以下规定选用：
分歧管的选用：
R22多联机组Y型分歧管选型：
R410A多联机组Y型分歧管选型：
模块间连接组件的选用：
R22系列：
R410a系列：
原有老型号分歧管FQ01、FQ01Na、FQ02Na、FQ03Na、FQ04Na不再生产，其库存产品可以按照原选用原则（具体可查看2007版《格力中央空调设计选型手册》（上册））继续使用，请各地优先销售库存分歧管！
珠海格力电器股份有限公司
商用空调经营部
2007-12-14
__________________________________________________ __________发：各商用空调负责人。
第五章GPd、GPdm系列（R410A）多联机组工程设计及安装一、室内、外机冷媒配管设计1. 室内外机连接管的分歧方式2. Y型分歧管FQ01A、FQ01B、FQ02、FQ03、FQ04 Y型分歧管Y型分歧管可从下面的列表中选取：当下游室内机容量之和大于室外机容量时，分歧管以室外机容量进行选取。
对于FQ03或FQ04分歧管，分歧后两个支路对应的下游容量之比不能超过3：1。
举例说明：如需对下游室内机总容量代码为1000的管路进行分流，则分流后任何一侧的下游室内机容量代码之和不能小于250。
3. 室内外机冷媒配管允许长度和落差3.1容量大于等于60kW机组3.2容量大于等于20KW且小于60kW机组3.3容量小于20kW机组4. 冷媒配管尺寸4.1 室外机至第1分歧间的配管（主管）尺寸由室外机容量代码来确定室外机至第1分歧间配管尺寸4.2 分歧部至分歧部间的配管（分歧管）尺寸根据下游所接室内机容量选定。
在超过室外机容量时，以室外机容量为准。
分歧部与分歧部之间配管尺寸4.3 分歧部至室内机间的配管（室内配管）尺寸同室内机配管尺寸相同，尺寸如下表所示：室内机配管尺寸5. 冷媒配管要求5.1 本机型使用工质为R410A，冷媒配管要求不可与其他工质配管混用。
5.2 连接管管材为紫铜TP2M，满足GB/T17791-1999《空调与制冷用无缝铜管》的要求。
5.3 铜管壁厚要求:单位：mm二、室外机模块间连接配管设计注：同一系统内各模块间距不小于20mm。
1、模块连接组件对于模块化并联室外机，模块连接组件用于连接各模块之间气管和液管。
可从下面的列表中选取：2、油平衡连接三通对于三机并联油平衡管路，需在油平衡管路中连接一个接口内径均为φ9.7的油平衡连接三通。
3、室外机模块间连接配管尺寸选择3.1室外机与连接组件间配管室外机与连接组件间配管尺寸与单个模块要求配管尺寸相同。
3.2 模块连接组件间配管如室外机为三机并联，则需考虑模块连接组件间配管。
海尔：（奥蕴多联中央空调）14、使用范围总长度:300米配管单程最长可达150米第一分歧管到最远室内机配管长度达40米室外机与室内机落差：室外机在上方时为50米，室外机在下方时为40米室内机与室内机的落差为：15米海尔：（MX7）58、使用范围总长度:1000米配管单程最长可达160米第一分歧管到最远室内机配管长度达90米(超过40米，主管路管径增大一个规格，且最远室内机距离最近室内机间距离≤40米)室外机与室内机落差：室外机在上方时为50米，室外机在下方时为40米室内机与室内机的落差为：18米室外机到第一分歧管距离：130米三菱重工海尔：（KX4）1、使用范围配管总长度：510米以内配管单程长度：160米以内从室外机到第一分歧管长度：130米以内第一分歧管到最远室内机配管长度：40米以内室外机间的配管长度：到第一汇总管后5米以内（只限于组合使用）室外机与室内机落差：室外机在上方时为50米以内，室外机在下方时为40米以内同一系统室外机间的落差：1米以内室外机到第一汇总管之间的配管长度为10米以内室内机之间的落差：15米以内2、室外机组合分歧管套件3、分歧管套件4、冷媒配管的选定要领4-1 主管（室外侧分歧~室内侧第一分歧）1）室外机容量在255~960时，最长从（室外机到最远的室内机）在90m以上时，一定将气侧、液侧的主管尺寸加大。
2）室外机容量在1010以上时，请不要将气管尺寸变大。
液管加大到下表所示的尺寸。
4-2 分歧管之间配管选定4-3 室内机连接配管的尺寸东芝：(SMMSi直流变速多联式中央空调) 1、使用范围：总配管长度：1000米最大当量接管长度235米，最大实际接管长度190米。
最大室内外机高度差：室外机在上方时70米，室外机在下方时40米最大室内机高度差：40米第一分歧管到最远室内机配管长度：90米2、室外机组合分歧管套件3、分歧管套件大金：(VRVⅢ)（CMSⅡ）1、使用范围配管总长度：1000米最大实际单程配管长度：165米等效单管长度190米最大室内外机高度落差：室外机在上方时50米，室外机在下方时90米最大管长差：40米（离第一分歧管最近室内机到最远室内机距离）室内机高度落差：15米2、室外机组合分歧管套件3、分歧管套件4、配管尺寸大金：(CMS)1、使用范围配管总长度：510米最大实际单程配管长度：120米最大室内外机高度落差：室外机在上方时50米最大管长差：40米（第一分歧管离最远室内机长度）室内机高度落差：15米2、分歧管套件3、配管尺寸约克YES多联式空调（A系列、B系列）1、使用范围YDOH35-651.最大配管长度可达70米2.室内机与室外机的水平落差可达30米（室外机在上）3.室内机之间水平落差可达15米YDOH80-4804.最大配管长度可达125米5.室内机与室外机的水平落差可达50米（室外机在上）6.室内机之间水平落差可达15米2、配管管径YDOH-AYDOH-BLG分歧管＜16＜33＜71＜145＜232格力三菱电机欧科EK麦克维尔。
最新格力中央空调配管管径标准最新格力中央空调配管管径标准-格力变频多联机铜管管径对照表人们都知道中央空调多联机系统，要严格根据其内外机及其每个分支的冷量来匹配冷媒管管径及分歧管的大小，但很多人在施工中却不在意思，根据经验来选配，以至于导致空调在运行中发生一些不可预测的故障，维修起来更是大费周折，得不偿失。
下面小编就给你介绍一下格力中央空调官方的配管径标准。
格力中央空调配管管径标准--室外机至室内第一分歧管间的管径对照表（独立模块）空调室外机型号气管配管管径(mm) 液管配管管径(mm)GMV一250W/A Φ19.05Φ9.52GMV一300W/A Φ22.2Φ9.52GMV一350W/A Φ25.4Φ12.7GMV一400W/A Φ25.4Φ12.7GMV一450W/A Φ28.6Φ12.7GMV一504W/A Φ28.6Φ15.9GMV一560W/A Φ28.6Φ15.9GMV一615W/A Φ28.6Φ15.9GMV一785W/A Φ31.8Φ19.05GMV一900W/A Φ31.8Φ19.05格力中央空调配管管径标准--室外机至室内第一分歧管间的管径对照表（基础模块）基础模块气管配管管径(mm) 液管配管管径(mm)GMV-224WM/B Φ19.05Φ9.52GMV-252WM/B Φ19.05Φ9.52GMV-280WM/B Φ22.2Φ9.52GMV-335WM/B Φ25.4Φ12.7GMV-400WM/B(B1) Φ25.4 Φ12.7GMV-450WM/B(B1) Φ28.6 Φ12.7GMV-504WM/B Φ28.6Φ15.9GMV-560WM/B Φ28.6Φ15.9GMV-615WM/B Φ28.6Φ15.9格力中央空调配管管径标准--室外机至室内第一分歧管间的管径对照表（组合模块）室外模块总额定容量(多模块) 气管配管管径(mm) 液管配管管径(mm) GMV-680WM/B Φ28.6Φ15.9GMV-730WM/B Φ31.8Φ19.05GMV-785WM/B Φ31.8Φ19.05GMV-850WM/B Φ31.8Φ19.05GMV-900WM/B Φ31.8Φ19.05GMV-960WM/B Φ31.8Φ19.05GMV-10lOWM/B Φ38.1Φ19.05GMV-1065WM/B Φ38.1Φ19.05GMV-1130WM/B Φ38.1Φ19.05GMV-1180WM/B Φ38.1Φ19.05GMV-1235WM/B Φ38.1Φ19.05GMV-1300WM/B Φ38.1Φ19.05GMV-1350WM/B Φ38.1Φ19.05GMV-1410WM/B Φ41.3Φ19.05GMV-1460WM/B Φ41.3Φ19.05GMV-1515WM/B Φ41.3Φ19.05GMV-1580WM/B Φ41.3Φ19.05GMV-1630WM/B Φ41.3Φ19.05GMV-1685WM/B Φ41.3Φ19.05GMV-1750WM/B Φ41.3Φ19.05GMV-1800WM/B Φ41.3Φ19.05GMV-1854WM/B Φ41.3Φ19.05GMV-1908WM/B Φ44.5Φ22.2GMV-1962WM/B Φ44.5Φ22.2GMV-2016WM/B Φ44.5Φ22.2GMV-2072WM/B Φ44.5Φ22.2GMV-2128WM/B Φ44.5Φ22.2GMV-2184WM/B Φ44.5Φ22.2GMV-2240WM/B Φ44.5Φ22.2GMV-2295WM/B Φ44.5Φ22.2GMV-2350WM/B Φ44.5Φ22.2GMV-2405WM/B Φ44.5Φ22.2GMV-2460WM/B Φ44.5Φ22.2格力中央空调配管管径标准--室外机至室内第一分歧管间的最大距离≥90m时的管径对照表（独立模块）外机型号气管配管管径(mm) 液管配管管径(mm)GMV一250W/A 无需加大管径无需加大管径GMV一300W/A 无需加大管径Φ12.7GMV一350W/A Φ28.6Φ15.9GMV一400W/A Φ31.8Φ15.9GMV一450W/A Φ31.8Φ15.9GMV一504W/A Φ31.8Φ19.05GMV一560W/A Φ31.8Φ19.05GMV一615W/A Φ31.8Φ19.05GMV一785W/A Φ38.1Φ22.2GMV一900W/A Φ38.1Φ22.2格力中央空调配管管径标准--室外机至室内第一分歧管间的最大距离≥90m时的管径对照表（基础模块）室外机型号气管配管管径(mm) 液管配管管径(mm)GMV-224WM/B 无需加大管径无需加大管径GMV-252WM/B 无需加大管径无需加大管径GMV-280WM/B 无需加大管径Φ12.7GMV-335WM/B Φ28.6Φ15.9GMV-400WM/B(B1) Φ28.7Φ15.9GMV-450WM/B(B1) Φ31.8 Φ15.9GMV-504WM/B Φ31.9 Φ19.05GMV-560WM/B Φ31.10 Φ19.05GMV-615WM/B Φ31.11 Φ19.05格力中央空调配管管径标准--室外机至室内第一分歧管间的最大距离≥90m时的管径对照表（组合模块）室外机型号气管配管管径(mm) 液管配管管径(mm)GMV-680WM/B Φ31.12 Φ19.05GMV-730WM/B Φ38.1Φ22.2GMV-785WM/B Φ38.1Φ22.2GMV-850WM/B Φ38.1Φ22.2GMV-900WM/B Φ38.1Φ22.2GMV-960WM/B Φ38.1Φ22.2GMV-1010WM/B Φ41.3Φ22.2GMV-1065WM/B Φ41.3Φ22.2GMV-1130WM/B Φ41.3Φ22.2GMV-1180WM/B Φ41.3Φ22.2GMV-1235WM/B Φ41.3Φ22.2GMV-1300WM/B Φ41.3Φ22.2GMV-1350WM/B Φ41.3Φ22.2GMV-1410WM/B Φ44.5Φ22.3GMV-1460WM/B Φ44.4Φ22.4GMV-1515WM/B Φ44.3Φ22.5GMV-1580WM/B Φ44.2Φ22.6GMV-1630WM/B Φ44.0Φ22.7GMV-1685WM/B Φ44.2Φ22.8GMV-1750WM/B Φ44.3Φ22.9GMV-1800WM/B Φ44.4Φ22.10GMV-1854WM/B Φ44.5Φ22.11GMV-1908WM/B Φ51.4Φ25.4GMV-1962WM/B Φ51.4Φ25.4GMV-2016WM/B Φ51.4Φ25.4GMV-2072WM/B Φ51.4Φ25.4GMV-2128WM/B Φ51.4Φ25.4GMV-2184WM/B Φ51.4Φ25.4GMV-2240WM/B Φ51.4Φ25.4GMV-2295WM/B Φ51.4Φ25.4GMV-2350WM/B Φ51.4Φ25.4GMV-2405WM/B Φ51.4Φ25.4GMV-2460WM/B Φ51.4Φ25.4格力中央空调配管管径标准--模块与室外机分歧管之间的管径对照表基础模块气管配管管径(mm) 液管配管管径(mm)GMV-224WM/B Φ19.05Φ9.52GMV-252WM/B Φ19.05Φ9.52GMV-280WM/B Φ22.2Φ9.52GMV-335WM/B Φ25.4Φ12.7GMV-400WM/B(B1) Φ25.4 Φ12.7GMV-450WM/B(B1) Φ28.6 Φ12.7GMV-504WM/B Φ28.6Φ15.9GMV-560WM/B Φ28.6Φ15.9GMV-615WM/B Φ28.6Φ15.9格力中央空调配管管径标准--模块分歧管间连接管径对照表上游模块额定总容量Q(KW) 气管配管管径(mm) 液管配管管径(mm) 22.4≥QΦ9.05Φ9.5228.0≥Q>22.4Φ22.2Φ9.5240.0≥Q>28.0Φ25.4Φ12.745.0≥Q>40.0Φ28.6Φ12.768.0≥Q>45.0Φ28.6Φ15.996.0≥Q>68.OΦ31.8Φ19.05Φ135.0≥Q>96.0Φ38.1Φ19.05Φ186.0≥Q>135.0Φ41.3Φ19.05Q>186.0 Φ44.5Φ22.2格力中央空调配管管径标准--室内分歧管间的配管尺寸表下游室内机合计额定总容量x(kw) 气管配管管径(mm)液管配管管径(mm)X≤5.6Φ12.7Φ6.355.6<x≤14.2< td=""> Φ15.9Φ9.5214.2<x≤22.4< td=""> Φ19.05Φ9.5222.4<x≤28.o< td=""> Φ22.2Φ9.5228.O<x≤40.o< td=""> Φ25.4Φ12.740.0<x≤45.o< td=""> Φ28.6Φ12.745.O<x≤68.0< td=""> Φ28.6Φ15.968.0<x≤96.0< td=""> Φ31.8Φ19.0596.O<x≤135.0< td=""> Φ38.1Φ19.05135.0<x < td=""> Φ44.5Φ22.2格力中央空调配管管径标准--室内分歧管至室内机间的配管尺寸室内机额定容量气管配管管径(mm) 液管配管管径(mm) C≤2.8Φ9.52Φ6.352.8<c≤5.0< td=""> Φ12.7Φ6.355.0<c≤14.o< td=""> Φ15.9Φ9.5214.0<c≤16.0< td=""> Φ19.05Φ9.5216.O<c≤28.0< td=""> Φ22.2Φ9.52。
许多人对中央空调都不陌生，但提起一些细节性的东西还是有一些人不太了解。
今天就来给大家讲解一下格力多联中央空调的相关知识，一起来看一下吧!一、中央空调多联机管道选材中央空调多联机组系统管道由冷媒管，冷凝水管和分歧管组成，首先来看看它们一般采用什么材料。
1.冷媒管是制冷剂流经的连接换热器，阀门、压缩机等主要制冷部件的管路，通常采用铜管。
如果冷媒管有0.1mm的间隙，其冷/热传导率将下降70%-80%，所以冷媒管对焊接的要求很高。
2.空调运行时会产生冷凝水，冷凝水需要通过专门的管道——冷凝水管排出，中央空调一般采用PVC冷凝水管。
因为冷凝水是靠自流排出的，所以冷凝水管铺设要有一定倾斜度，一般坡度应大于等于8°。
3.分歧管就是一头输入另一头多路输出的管子，主要用在中央空调VRV 系统的管道安装中，起到分流的作用，一般采用优质紫铜管加工而成。
分歧管的安装对于中央空调多联机系统的运行非常重要，安装前要确保铜管口径尺寸与分歧管口径尺寸相符，安装时要水平或竖向放置，水平放置时倾斜度要在±15°以内，并冲氮焊接。
二、中央空调管道的清洗1.由于循环水系统管道的温度长期处在常温范围内，所以中央空调循环水系统的管道就会滋生细菌，同时长满各种水藻。
由此，我们首先应对管道进行杀菌灭藻，此时用FS-301氧化型微生物杀菌灭藻剂对管道进行杀菌灭藻。
然后加入清水对管道进行漂洗，打开出水管道，放出漂洗后的清水。
2.利用FS-502超强彩码除垢剂对系统管道进行清洗除垢，以每吨水20-40公斤的浓度清洗，随FS-502的消耗，清洗液的颜色减退，说明FS-502再与管壁上的污垢反应，再次补加FS-502继续清洗;待补充FS-502颜色不退时，清洗除垢趋于结束。
3.为使管道清洗后保持的时间长，我们就要对管道进行保护。
首先加入一定浓度的FS-301杀菌灭澡剂，然后加入FS-601缓蚀阻垢剂，能对系统起到不结垢，不腐蚀系统的作用，按每10-15吨水加1公斤FS-601。
