多联机选型设计及安装施工指导说明第四章工程设计及安装施工一、冷媒配管工程（一）、冷媒配管设计1、冷媒配管长度和落差注：相当长换算:按分歧管接头0.5m/处、2、冷媒配管选取1）冷媒配管类型选定配管类型连接部位编号室外机与第一分歧管间1、2主配管分歧管与分歧管间支配管分歧管与室内机间 32）单模块室外机配管尺寸和连接方法机型气侧液侧MDV-D252（8）W/S-830Φ28.6（焊接）Φ12.7（扩口螺母）MDV-D280（10）W/S-830Φ28.6（焊接）Φ12.7（扩口螺母）MDV-D335（12）W/S-830Φ28.6（焊接）Φ12.7（扩口螺母）MDV-D400（14）W/S-830Φ38（焊接）Φ15.9（扩口螺母）MDV-D450（16）W/S-830Φ38（焊接）Φ15.9（扩口螺母） 3）多台模块机并联的连接主管尺寸并联机组能力A（HP）配管尺寸（气/液）18≤A≤24 Φ38.0/Φ19.026≤A≤32 Φ45.0/Φ22.034≤A≤48 Φ54.0/Φ25.050≤A≤64 Φ67.0/Φ28.6★注意：多台模块机并联时，必须处于同一水平面，不得出现高差。
4）主配管尺寸选定A (HP) 配管尺寸 (气/液) 适用分歧管备注0＜A≤12 Φ28.6/Φ12.7 MDV-BY101分流冷媒到下一分歧管或室内机12＜A≤16 Φ38.0/Φ15.9MDV-BY102分流冷媒到下一分歧管或室内机16＜A≤24 Φ38.0/Φ19.024＜A≤32Φ45.0/Φ22.0 MDV-BY103分流冷媒到下一分歧管或室内机32＜A≤48 Φ54.0/Φ25.0 MDV-BY104分流冷媒到下一分歧管48＜A≤64 Φ67.0/Φ28.6 MDV-BY105分流冷媒到下一分歧管说明：① A表示：配管下游内机(从该段配管的至最后一台内机之间所有内机)的马力数之和。
② 第一分歧管以外机总能力为准，其他分歧管不得大于第一个分歧管。

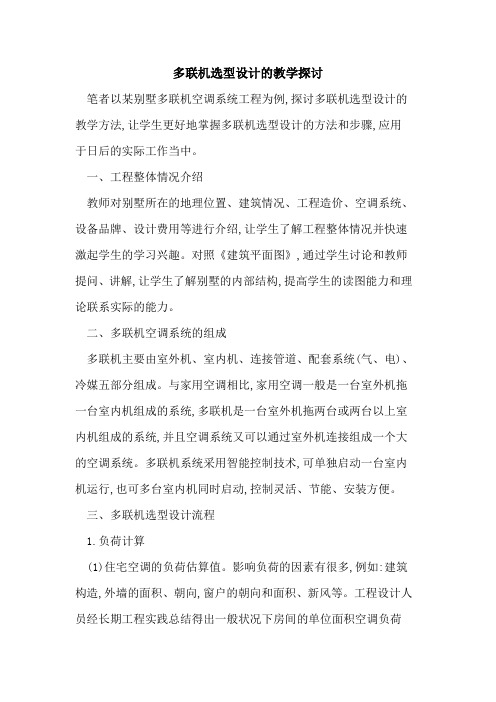

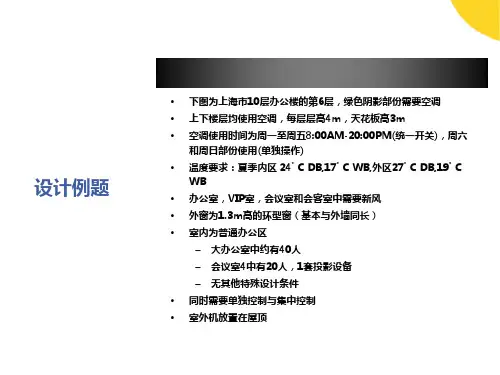

多联机选型设计的教学探讨笔者以某别墅多联机空调系统工程为例,探讨多联机选型设计的教学方法,让学生更好地掌握多联机选型设计的方法和步骤,应用于日后的实际工作当中。
一、工程整体情况介绍教师对别墅所在的地理位置、建筑情况、工程造价、空调系统、设备品牌、设计费用等进行介绍,让学生了解工程整体情况并快速激起学生的学习兴趣。
对照《建筑平面图》,通过学生讨论和教师提问、讲解,让学生了解别墅的内部结构,提高学生的读图能力和理论联系实际的能力。
二、多联机空调系统的组成多联机主要由室外机、室内机、连接管道、配套系统(气、电)、冷媒五部分组成。
与家用空调相比,家用空调一般是一台室外机拖一台室内机组成的系统,多联机是一台室外机拖两台或两台以上室内机组成的系统,并且空调系统又可以通过室外机连接组成一个大的空调系统。
多联机系统采用智能控制技术,可单独启动一台室内机运行,也可多台室内机同时启动,控制灵活、节能、安装方便。
三、多联机选型设计流程1.负荷计算(1)住宅空调的负荷估算值。
影响负荷的因素有很多,例如:建筑构造,外墙的面积、朝向,窗户的朝向和面积、新风等。
工程设计人员经长期工程实践总结得出一般状况下房间的单位面积空调负荷估算值。
在用估算值进行计算时,要充分考虑不同地区、不同类型的建筑物、不同的空调设计标准等因素应取值不同。
住宅类单位面积空调负荷估算值见表1。
估算建筑物中各功能房间的空调负荷时,可用单位面积空调负荷估算值乘以该房间空调面积进行计算。
(2)计算房间空调面积。
根据客户要求,安装空调的房间有:偏厅、客卧、主卧、客厅、琴室、餐厅。
学生在别墅《建筑平面图》中,用鸿业软件的“面积”命令计算出各房间的面积,并记录在电子表格《室内外机配置表》中。
(3)各房间空调负荷计算。
根据《住宅类单位面积空调负荷估算值表》中的数据,综合考虑别墅各房间的构造、朝向、使用情况等,确定各房间的单位面积空调负荷估算值并记录在电子表格《室内外机配置表》中,在《室内外机配置表》中“房间空调负荷”栏输入乘法公式,将各房间空调负荷计算出来。

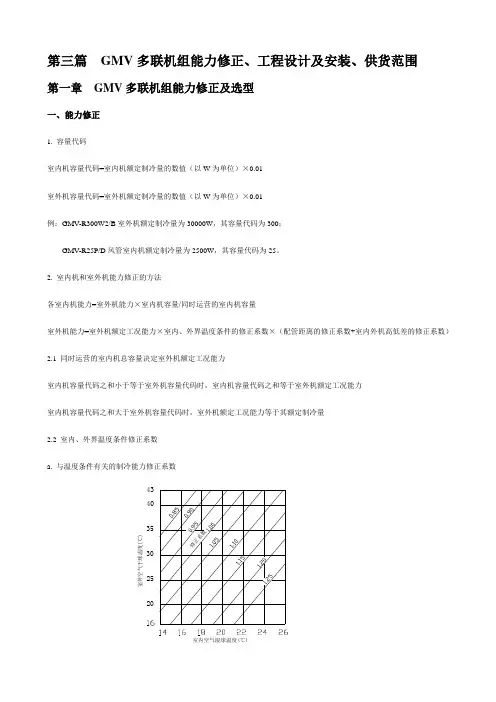

第三篇GMV多联机组能力修正、工程设计及安装、供货范围第一章GMV多联机组能力修正及选型一、能力修正1. 容量代码室内机容量代码=室内机额定制冷量的数值（以W为单位）×0.01室外机容量代码=室外机额定制冷量的数值（以W为单位）×0.01例：GMV-R300W2/B室外机额定制冷量为30000W，其容量代码为300；GMV-R25P/D风管室内机额定制冷量为2500W，其容量代码为25。
2. 室内机和室外机能力修正的方法各室内机能力=室外机能力×室内机容量/同时运营的室内机容量室外机能力=室外机额定工况能力×室内、外界温度条件的修正系数×（配管距离的修正系数+室内外机高低差的修正系数）2.1 同时运营的室内机总容量决定室外机额定工况能力室内机容量代码之和小于等于室外机容量代码时，室内机容量代码之和等于室外机额定工况能力室内机容量代码之和大于室外机容量代码时，室外机额定工况能力等于其额定制冷量2.2 室内、外界温度条件修正系数a. 与温度条件有关的制冷能力修正系数b. GR、GRm、GRh、GP、GPd、GPdm、GPJ系列多联机组与温度条件有关的制热能力修正系数c. GRe系列低温热泵数码多联机组与温度条件有关的制热能力修正系数2.3 配管距离的修正系数（R22机型）a. 相称的配管长度计算方法相称的配管长度= 最远端室内机至室外机气体配管长度+最远端室内机至室外机气体配管上的弯头数 × 弯头相称的配管长度（查下表）+最远端室内机至室外机气体配管上相应的的分歧管数×分歧管相应的配管长度b. 90o 弯头相称的配管长度计算方法 90o 弯头相称的配管长度c. 分歧管的相称长度按Y 型分歧管0.5m 一个，分歧集管1.0m 一个计算。
2.4 室内机、室外机高低差的修正系数（R22机型）当室内机与室外机存在落差时，配管距离的修正系数应减去下列值。
二、空调系统的选型1、多联机系统的分类多联机式空调系统根据其制冷剂配管实际连接形式大体可分为室外直接分支方式和室外总管、室内分支的连接方式两大类。
1.1室内分支形式采用室内分支形式的多联机式空调系统，其室外机组的所连接的制冷剂配管由一组气管和液管构成（一般称为主配管，对于部分品牌的热回收式系统则由两根气管和一根液管构成）。
制冷剂主配管根据室内机组的分布情况，在合适的位置进行再分支，最终与各个室内机组相连接。
1.2室外分支形式采用室外分支的多联机式空调系统，其室外机组连接复数组制冷剂配管，数量根据实际连接的室内机组的数量和形式来确定。
1.3本系统形式相对而言，采用室内分支的系统，由于流量调节机构设置在各室内机组中，能较为迅速地对应室内负荷的变化，且可达到较长的配管长度以对应较为大的空调空间；而室外分支的多联机空调系统由于流量控制机构设置在室外机组，为减小管路的输送损耗，一般不宜安装较长的制冷剂配管，多用于三房至四房的家庭场合。
本系统选用室内分支形式。
2、室内机的选型2.1室内机的精确选型的几个修正变频多联机系统的设计流程如下:首先是系统设计规划，进行空调分区的划分，拟定新风解决方案和控制解决方案。
根据设计要求、气候条件、建筑状况、发热设备等进行负荷计算，由负荷计算结果初步确定室内机容量、形式、设计位置。
因为在设计时有多个影响因素需要考虑，其中包括温度因素、连接率因素、管长因素等，综合考虑这些因素的修正系数可提高选型的准确性，同负荷计算更匹配，设计更完美，能有效减少设备的浪费。
2.1.1温度修正能力修正的第一个要点是温度的修正。
不同的温度条件下，机组的能力也不尽相同。
可以根据具体设计条件，查询不同温度条件下机组的容量表来获得这一步的修正。
2.1.2连接率修正室内机容量总和超过室外机所提供的实际能力时，室外机的能力不再同室内机容量总和呈线性变化，室内机的容量会有所衰减，连接率较大时必须考虑这个因素的影响。

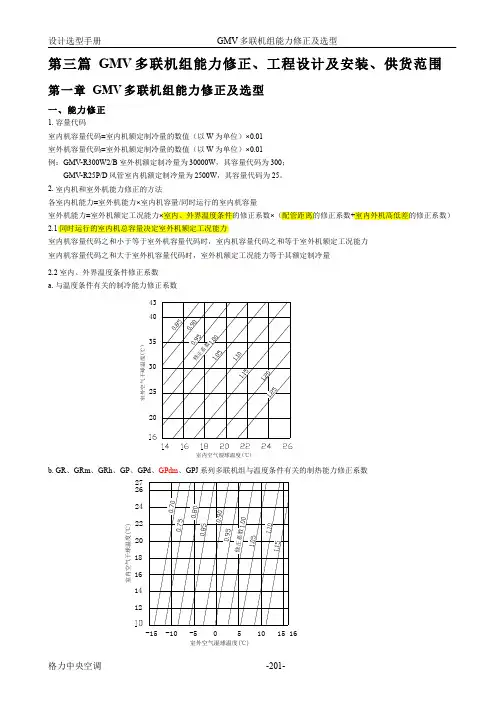

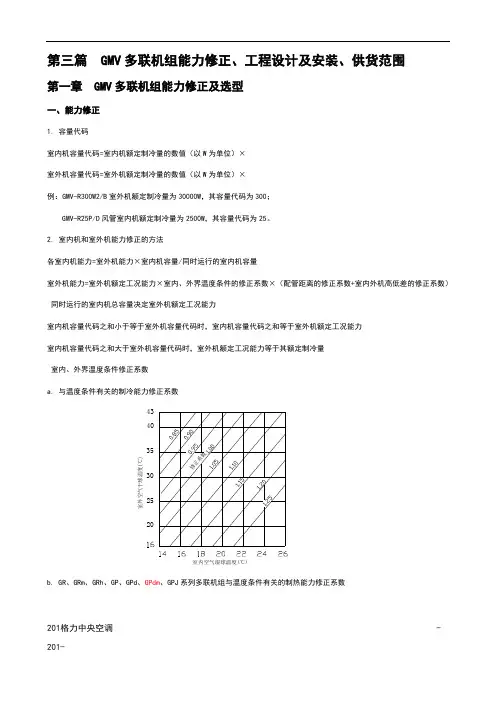

第三篇 GMV多联机组能力修正、工程设计及安装、供货范围第一章 GMV多联机组能力修正及选型一、能力修正1. 容量代码室内机容量代码=室内机额定制冷量的数值（以W为单位）×室外机容量代码=室外机额定制冷量的数值（以W为单位）×例：GMV-R300W2/B室外机额定制冷量为30000W，其容量代码为300；GMV-R25P/D风管室内机额定制冷量为2500W，其容量代码为25。
2. 室内机和室外机能力修正的方法各室内机能力=室外机能力×室内机容量/同时运行的室内机容量室外机能力=室外机额定工况能力×室内、外界温度条件的修正系数×（配管距离的修正系数+室内外机高低差的修正系数）同时运行的室内机总容量决定室外机额定工况能力室内机容量代码之和小于等于室外机容量代码时，室内机容量代码之和等于室外机额定工况能力室内机容量代码之和大于室外机容量代码时，室外机额定工况能力等于其额定制冷量室内、外界温度条件修正系数a. 与温度条件有关的制冷能力修正系数b. GR、GRm、GRh、GP、GPd、GPdm、GPJ系列多联机组与温度条件有关的制热能力修正系数201格力中央空调 -c. GRe系列低温热泵数码多联机组与温度条件有关的制热能力修正系数配管距离的修正系数（R22机型）202格力中央空调 -v1.0 可编辑可修改203格力中央空调 -制热a. 相当的配管长度计算方法相当的配管长度 = 最远端室内机至室外机气体配管长度+最远端室内机至室外机气体配管上的弯头数 × 弯头相当的配管长度（查下表） +最远端室内机至室外机气体配管上对应的的分歧管数×分歧管对应的配管长度b. 90o弯头相当的配管长度计算方法 90o弯头相当的配管长度 气体配管直径（mm ）相当长度(m)c. 分歧管的相当长度按Y 型分歧管一个，分歧集管一个计算。
室内机、室外机高低差的修正系数（R22机型）当室内机与室外机存在落差时，配管距离的修正系数应减去下列值。
1.3 热负荷计算根据规范，对下列各项耗热量进行计算：1，外墙、外门窗的耗热量；2，内墙、内门窗的耗热量；3，屋面、天窗的耗热量；4，楼板、地面的耗热量。
对于采暖热负荷，还计算由门窗缝隙冷风渗透造成的耗热量。
在冷风渗透计算中考虑了热压与风压的综合作用，可用于多层和高层采暖热负荷的计算。
对于空调热负荷，不计算冷风渗透，除上述四项外，另外计算新风热负荷。
具体采用的计算公式如下：维护结构基本耗热量Q=传热面积×传热系数×室内外计算温差×温差修正系数维护结构附加耗热量Q'=Q×(1+朝向修正+风力修正+多面外墙修正+窗墙比修正)×(1+房高修正)×(1+间歇修正)×(1+其它修正)其中：多面外墙修正仅用于外墙、外门、外窗；窗墙比修正仅用于外窗；地面按平均传热系数法计算。
冷风渗透耗热量Q=0.278×渗入室内的空气量V×空气密度×空气比热×室内外计算温差其中：V=缝隙长度×缝隙单位长度每小时渗入室内的空气量×缝隙渗透量的综合修正系数空调新风热负荷计算公式:热负荷=人数×人均新风量×室外空气密度×室内外空气焓差/3.64 空调系统方案选择一般风系统分两类：①低风速全空气单（双）风道空调方式的送风系统；②风机盘管加新风空调方式中的新风系统。
由于此办公大楼第三层和第八层都以中小型的办公室为主，少数为大空间的办公室，故在本设计中两种方式均有采用：第八层的面积较大的办公室空间一采用全空气系统，冬季送热风，夏季送冷风，风管送风，集中回风后回风。
对于中小型办公室等面积稍小的空间采用风机盘管加新风系统，在楼梯间设新风机组，将新风处理至等焓状态送风，室内空调负荷由风机盘管独立承担。
这种方案既提高了该系统的调节和运转的灵活性，且进入风机盘管的供水温度可适当提高，水管的结露现象可得到改善。
二、空调系统的选型1、多联机系统的分类多联机式空调系统根据其制冷剂配管实际连接形式大体可分为室外直接分支方式和室外总管、室内分支的连接方式两大类。
1.1室内分支形式采用室内分支形式的多联机式空调系统，其室外机组的所连接的制冷剂配管由一组气管和液管构成（一般称为主配管，对于部分品牌的热回收式系统则由两根气管和一根液管构成）。
制冷剂主配管根据室内机组的分布情况，在合适的位置进行再分支，最终与各个室内机组相连接。
1.2室外分支形式采用室外分支的多联机式空调系统，其室外机组连接复数组制冷剂配管，数量根据实际连接的室内机组的数量和形式来确定。
1.3本系统形式相对而言，采用室内分支的系统，由于流量调节机构设置在各室内机组中，能较为迅速地对应室内负荷的变化，且可达到较长的配管长度以对应较为大的空调空间；而室外分支的多联机空调系统由于流量控制机构设置在室外机组，为减小管路的输送损耗，一般不宜安装较长的制冷剂配管，多用于三房至四房的家庭场合。
本系统选用室内分支形式。
2、室内机的选型2.1室内机的精确选型的几个修正变频多联机系统的设计流程如下:首先是系统设计规划，进行空调分区的划分，拟定新风解决方案和控制解决方案。
根据设计要求、气候条件、建筑状况、发热设备等进行负荷计算，由负荷计算结果初步确定室内机容量、形式、设计位置。
因为在设计时有多个影响因素需要考虑，其中包括温度因素、连接率因素、管长因素等，综合考虑这些因素的修正系数可提高选型的准确性，同负荷计算更匹配，设计更完美，能有效减少设备的浪费。
2.1.1温度修正能力修正的第一个要点是温度的修正。
不同的温度条件下，机组的能力也不尽相同。
可以根据具体设计条件，查询不同温度条件下机组的容量表来获得这一步的修正。
2.1.2连接率修正室内机容量总和超过室外机所提供的实际能力时，室外机的能力不再同室内机容量总和呈线性变化，室内机的容量会有所衰减，连接率较大时必须考虑这个因素的影响。
2.1.3管长修正变频多联机系统管长较长时会产生衰减，一般只需对制冷情况进行管长修正。
首先配管的长度影响流体阻力，管长过长导致阻力加大。
其次配管的长度影响系统性能，吸气管阻力增加，压缩机吸气压力降低，制冷能力下降。
吸气压力下降、过热增加，系统EER相应下降。
管长超过90m时可通过增加管径的方法降低管长衰减。
2.1.4室内机的实际能力当所有室内机全开时，其实际能力是根据室外机能力按比例分配的，此时室内机能力按下式得出：室内机的实际能力=室内机总容量值∕单台室内机容量值×外机实际能力（包含温度修正、连接率修正）×管长修正2.2室内机容量的选择2.2.1 根据冷量选择：根据冷量选择：计算室内负荷→根据计算出的室内冷量选择室内机→根据选择的室内机冷量除去送回风口焓差（送回风温差为10℃左右）核算风量；可能出现的问题：所选室内机风量不足→导致冷量送不出来。
2.2.2根据风量选择：根据风量选择：计算室内负荷→根据室内负荷除去送回风口焓差（送回风差为10℃左右）得室内机所需风量→根据风量选择室内机；可能出现得问题：风量比较大选择的室内机冷量肯定足够，但是室内机型号可能会选大一个型号，导致初投资增大。
2.2.3 根据单位负荷估算选择：根据多联机内机选型经验选择单位负荷→计算得出室内负荷→选择室内机；这种情况可以避免上述两个方面得问题。
由于选择单位负荷时已经考虑了比较大的负荷，所以风量肯定是能满足的；而且室内机机选择型号也不会太大。
2.2.4本系统采用方法本系统采用单位负荷估算选择方法。
通过鸿业软件中的负荷计算得到室内负荷，再根据室内负荷，查相应的样本，选择相应的型号。
2.3室内机的型式多联机式系统的室内机组形式更是多样，常见的有嵌入型、风管型、悬吊型、壁挂型等。
这些室内机即能提供合理、良好的气流组织，又可较好地配合各种室内装潢的风格。
本设计我用的是麦克维尔MDS数码变容量多联中央空调。
其室内机的形式有：暗装吊顶式室内机组MCC系列、天花嵌入式室内机组MCK系列、高静压管道式室内机组MDB系列、明装吊顶∕落地式室内机组MCM系列、壁挂式室内机组MWM系列。
2.4各种室内机适用的场合2.4.1暗装吊顶式室内机组MCC系列：设计整合了空间模块、小型区隔等商用现代建筑空间的特性，使冷（热）风均匀地分布到各房间，形成“零”温差；并可引入室外新鲜空气，完全避免“空调病”的危害；且空调、风道与室内装饰结合，完全隐蔽，不占用空间，安装便利，环境舒适，装修高档。
一般办公室都选用此种室内机。
2.4.2天花嵌入式室内机组MCK系列天花嵌入式室内机组MCK系列安装后唯一可见的地方是面板，四项送风，冷热分布均匀，更符合现代公寓和办公场所的舒适要求。
一般小型的餐厅、办公场所都可以选用。
2.4.3高静压管道式室内机组MDB系列麦克维尔高静压管道式空调机组MDB系列，设计整合了空间模块、小型区隔等商用现代建筑空间的特性，使（冷）热风均匀地分布到各房间，形成“零”温差；并可引入室外新鲜空气，完全避免“空调病”的危害；且空调、风道与室内装饰结合，完全隐蔽，不占用空间，安装便利，环境舒适，装修高档。
2.4.4明装吊顶∕落地式室内机组MCM系列普通空调单向送风，房间温度冷暖不均，易造成空调病。
麦克维尔从人性化的角度，在明装吊顶∕落地式室内机组上推出了双风口智能送风技术。
双风口设计（水平送风和底部送风），超宽度送风，气流分布均匀，体贴自然；房间温度均匀舒适，更符合人性的需求。
2.4.5壁挂式室内机组MWM系列壁挂式室内机组MWM系列，外形靓丽。
采用摆动式送风设计，送风板自动上下摆动，将舒适气流送至房间的各个角落。
精巧的无线遥控，操作容易简便。
2.5室内机型式的选择原则某些工程中在一些房间的室内机选用不合理。
1) 在高度较低的房间内选用了嵌入式四面送风的室内机。
2) 在层高较高,档次较高的场所选择明装侧吹式室内机, 与周围环境不相称, 影响整体的效果。
改进措施:1) 在房间层高较低的场所比较适宜选用明装侧吹或暗装侧吹的室内机, 吊顶采用不吊顶或二次吊顶的形式, 这样有效的节省了空间。
2) 有平吊顶且空间较大时采用嵌入式四面送风的室内机, 与吊顶很容易配套,当平面空间较大时, 为了节省造价或更灵活的配合内装修也可选用暗装内藏风管式室内机2.6本系统选择的室内机型式本系统的门厅上空采用天花板嵌入式MCK室内机，其他房间采用暗装吊顶式MCC室内机。
因为门厅较高，所以采用天花板嵌入式。
其他房间层高一般，采用暗装吊顶式。
3、室外机的选型主机应按室内外环境温度、不同配管长度、主机与内机的不同高度差、内机总容量的超配比以及制热时室外机的不同化霜条件等因素进行容量修正，否则就会出现系统能量或制热量与空调实际负荷不匹配的情况。
3.1多联机的衰减3.1.1多联机的衰减随室外温度的变化多联机系统会随室外温度的变化有不同程度的衰减。
而且温度偏离标况越大，衰减的越厉害。
这是由于风冷热泵空调机组的原理决定的（即室外温度越低或越高，室外机从室外环境中获热量或冷量就越困难）。
3.1.2多联机的衰减随冷媒管长度及室内外机高差的变化由于空调多联机的应用越来越广泛, 我们应重视并研究多联机系统设计中存在的问题。
最重要的是其作用半径要适当,。
要考虑高压液管和吸气管的长度和高差引起的沿程阻力、三通分歧管和弯头引起的局部阻力的影响。
高压液管的压降造成的节流前液体过冷度降低或出现闪发成为必须重视的问题。
如果制冷剂管路过长, 其管路的沿程阻力加大, 总的阻力损失也越大, 甚至会出现闪发, 导致末端室内机的制冷效率降低。
压降是由长度和高差引起的沿程阻力、三通分歧管和弯头引起的局部阻力引起的, 它的影响因素有: 管长、高差、管内壁粗糙度、三通分歧管和弯头数量、制冷剂流量等。
所以必须根据系统情况仔细计算高压液管压降, 通过提高高压液体出冷凝器或储液器时的过冷度予以补偿, 过冷度最小要保证在高压液管可能的压降条件下, 在节流阀前不出现闪发。
管路过长, 部分润滑油有可能会沉积在管道内而无法回到压缩机, 使系统出现故障。
由于这些因素的存在, 现在的多联机制冷剂配管最长约为250 m,这样就将它定位于中小型集中空调, 因而设计师在面积较大或进深较大的场合对多联机的使用相当谨慎。
因此在设计时, 只要能适当地延长配管长度, 多联机的优势是不言而喻的。
麦克维尔多联机R410a长连管设计，最长连管可达175m,连管总长可达500m,室内外机高低差最大50m。
3.2多联机的作用域多联机系统的作用半径问题主要依靠高压液管和吸气管的长度解决, 但是两种管道的长度分别受到不同因素的制约。
一般而言, 作用半径技术资料是通过测量逐步增加管长后的容量衰减来确定的。
多联机系统的作用域包括配管长度、室内机分歧管之间的距离、室外机与室内机之间的高度差以及室内机之间的高度差等因素。
一般来说，室外机容量越大，系统作用域越大，管路配置越长。
但由于直接蒸发式制冷系统本身的特性，系统的作用域不宜过大。
对于多联机系统的室内机来说，蒸发器的传热面积为定值，传热系数变化不大，也可认为是定值，因此，平均对数传热温差就成为影响蒸发器换热量的主要因素。
当蒸发温度升高时，平均对数传热温差随之降低，使得蒸发器的换热量减少。
当配管长度增加时，制冷剂沿管路的压降增加，吸气管路阻力增加，使得远端的室内机出口必须具有更高的出口压力，从而导致蒸发温度的提高。
这种变化直接影响到制冷剂与空气间的热交换，使得蒸发过程中平均传热温差降低，传热恶化，换热量减小，室内机的制冷量下降。
3.3室内外机的匹配问题多联式空调机组容量不宜太大。
机组容量增加, 实现系统各部件的最优化匹配有难度, 致使能耗增加。
额定制冷量以不大于56 kW 为好。
室内外机的容量匹配比并不可一概而论，应根据系统中各室内机同时使用率、各室内机所在房间冷热负荷峰值的时间分布等因素而确定。
（1）对公共建筑，我们应该对建筑的功能、朝向、体型、使用时间等关键因素具体分析后才能合理划分多联机系统。
在兼顾相似使用功能的前提下尽量使用同一系统的室内机在不同的建筑朝向位置，以避免各室内机同时出现围护结构的负荷峰值，使得室外机运行波动巨大。
这样我们就能有效的减少室外机的负荷，从而减小室外机容量，节省系统初投资。
在保护系统运行安全的前提下，建议在公共建筑中超配不宜超过110%。
（2）对住宅建筑，多联机的使用与公共建筑中的同时使用率有明显区别。
每个房间空调的同时使用机率很小。
在这种情况下，我们就可以大胆的对室内外机的容量进行超配，一般认为可以设置在130~150%,但这必须建立在室外机有着完善的压缩机过载保护机制的基础上。
3.4本系统室外机的选型首先选室内机，根据室内机的容量，在根据管长查技术手册得到管长修正系数，最终得出室外机的容量。
