具有稳定工作点的放大电路

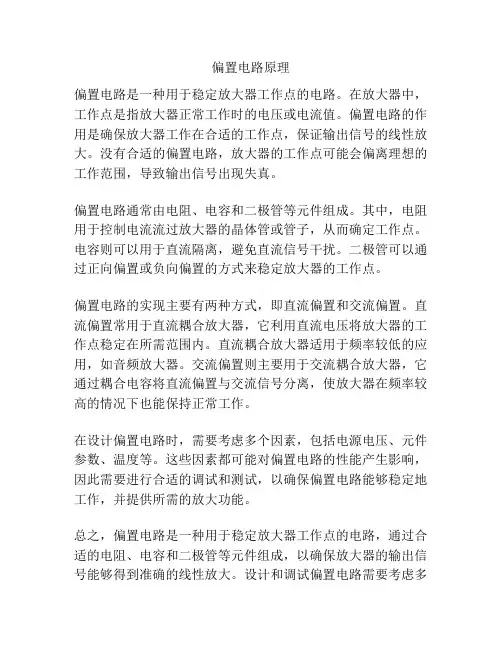

偏置电路原理

偏置电路是一种用于稳定放大器工作点的电路。在放大器中，工作点是指放大器正常工作时的电压或电流值。偏置电路的作用是确保放大器工作在合适的工作点，保证输出信号的线性放大。没有合适的偏置电路，放大器的工作点可能会偏离理想的工作范围，导致输出信号出现失真。

偏置电路通常由电阻、电容和二极管等元件组成。其中，电阻用于控制电流流过放大器的晶体管或管子，从而确定工作点。电容则可以用于直流隔离，避免直流信号干扰。二极管可以通过正向偏置或负向偏置的方式来稳定放大器的工作点。

偏置电路的实现主要有两种方式，即直流偏置和交流偏置。直流偏置常用于直流耦合放大器，它利用直流电压将放大器的工作点稳定在所需范围内。直流耦合放大器适用于频率较低的应用，如音频放大器。交流偏置则主要用于交流耦合放大器，它通过耦合电容将直流偏置与交流信号分离，使放大器在频率较高的情况下也能保持正常工作。

在设计偏置电路时，需要考虑多个因素，包括电源电压、元件参数、温度等。这些因素都可能对偏置电路的性能产生影响，因此需要进行合适的调试和测试，以确保偏置电路能够稳定地工作，并提供所需的放大功能。

总之，偏置电路是一种用于稳定放大器工作点的电路，通过合适的电阻、电容和二极管等元件组成，以确保放大器的输出信号能够得到准确的线性放大。设计和调试偏置电路需要考虑多个因素，并进行相应的测试和调整，以确保放大器在不同工作条件下都能正常工作。

静态工作点稳定的共射放大电路反馈方式

静态工作点稳定的共射放大电路反馈方式是一种常见的电路设计方法，它可以有效地提高电路的稳定性和性能。在这种电路中，反馈电路被用来控制电路的输出，从而使得电路的工作点更加稳定。

共射放大电路是一种常见的放大电路，它可以将输入信号放大到较高的电压水平。在这种电路中，晶体管的基极被用作输入端，而集电极被用作输出端。当输入信号被施加到基极时，晶体管会将信号放大并输出到集电极。然而，由于晶体管的工作点可能会受到环境因素的影响，因此需要采取一些措施来保持其稳定性。

反馈电路是一种常见的控制电路，它可以将电路的输出信号反馈到输入端，从而控制电路的工作点。在共射放大电路中，反馈电路可以被用来控制晶体管的工作点，从而使得电路的输出更加稳定。具体来说，反馈电路可以将电路的输出信号反馈到晶体管的基极，从而控制晶体管的偏置电压，使其保持在一个稳定的水平。

静态工作点稳定的共射放大电路反馈方式可以通过多种方式实现。其中一种常见的方式是使用电阻反馈电路。在这种电路中，一个电阻器被用来将电路的输出信号反馈到晶体管的基极。通过调整电阻器的阻值，可以控制晶体管的偏置电压，从而使得电路的工作点更加稳定。

静态工作点稳定的共射放大电路反馈方式是一种常见的电路设计方法，它可以有效地提高电路的稳定性和性能。通过采用反馈电路，可以控制晶体管的工作点，从而使得电路的输出更加稳定。在实际应用中，需要根据具体的需求选择合适的反馈电路设计方案，以达到最佳的性能和稳定性。

三极管放大电路的分析和计算公式

在众多的三极管应用电路中，放大电路（或放大器）是其主要

用途之一，利用三极管的电流放大作用可以构成各种放大电路，下面

对共射基本放大电路（固定偏置放大电路）和工作点稳定的放大电路

（分压式偏置放大电路），进行电路分析。

一、共发射极基本放大电路（固定偏置放大电路）

1.电路组成

2.直流通路

直流通路是放大电路ui=0，仅在VCC作用下直流电流所流过的路

径。

画直流通路的原则：

（1）输入信号ui短路。

（2）电容视为开路。

（3）电感视为短路。3.静态工作点的计算所谓静态工作点就是为了保证放大电路不失真的点。

估算静态工作点就是根据放大电路的直流通路，求IBQ、ICQ、IEQ、

和UCEQ这四个量。（根据下图，可得出下面两个公式）

由以上三个公式，可得出静态工作点的值。

4.交流通路

交流通路是放大电路在VCC=0，仅ui=0作用下交流电流所流过

的路径。画交流通路的原则：

（1）由于耦合电容容量大，所有耦合电容视为通路。

（2）电源电压对地短路。

5.其主要性能指标的估算

估算放大电路的主要性能指标就是根据放大电路的交流通路求，

求AU、Ri、Ro这些主要参数。

bebirRR//

beL

urRA

LCLRRR//

ber—三极管的输入电阻，是三极管b、e之间存在一个等效电阻。

coRR二、分压式偏置放大电路（工作点稳定的）

1.电路组成

2.直流通路三、静态工作点

估算静态工作点就是根据放大电路的直流通路，求IBQ、ICQ、IEQ、

和UCEQ这四个量。

（根据图，可得出下面的公式）

四、交流通路

交流通路是放大电路在VCC=0，仅ui作用下交流电流所流过

的路径。画交流通路的原则：

（1）由于耦合电容容量大，所有耦合电容视为通路。

（2）电源电压对地短路。

5.其主要性能指标的估算

估算放大电路的主要性能指标就是根据放大电路的交流通路求，

求AU、Ri、Ro

这些主要参数。uo

Rb1

RCRLuiRb2LCLRRR//

ber—三极管的输入电阻，是三极管b、e之间存在一个等效电阻。

编号：MNDZ2-3 长兴职教中心机电专业《模拟电子技术基础》 第2次修改

编制人： 一级审核人： 二级审核人： 联系领导： 日期：

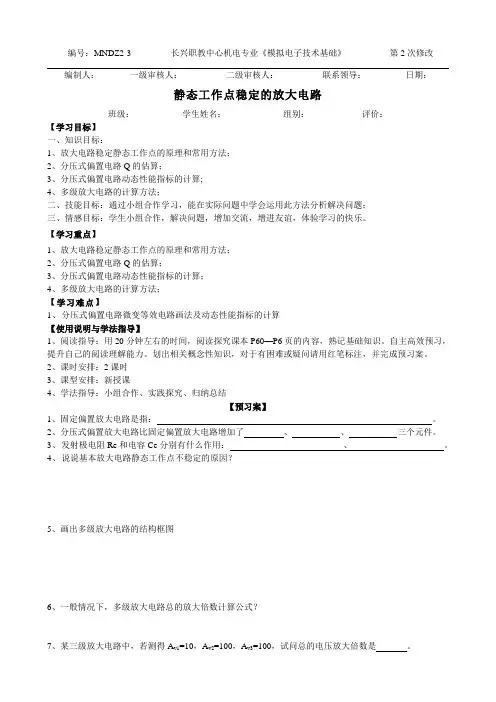

静态工作点稳定的放大电路

班级： 学生姓名： 组别： 评价：

【学习目标】

一、知识目标：

1、放大电路稳定静态工作点的原理和常用方法；

2、分压式偏置电路Q的估算；

3、分压式偏置电路动态性能指标的计算;

4、多级放大电路的计算方法；

二、技能目标：通过小组合作学习，能在实际问题中学会运用此方法分析解决问题；

三、情感目标：学生小组合作，解决问题，增加交流，增进友谊，体验学习的快乐。

【学习重点】

1、放大电路稳定静态工作点的原理和常用方法；

2、分压式偏置电路Q的估算；

3、分压式偏置电路动态性能指标的计算；

4、多级放大电路的计算方法；

【学习难点】

1、分压式偏置电路微变等效电路画法及动态性能指标的计算

【使用说明与学法指导】

1、阅读指导：用20分钟左右的时间，阅读探究课本P60—P6页的内容，熟记基础知识。自主高效预习，提升自己的阅读理解能力。划出相关概念性知识，对于有困难或疑问请用红笔标注，并完成预习案。

2、课时安排：2课时

3、课型安排：新授课

4、学法指导：小组合作、实践探究、归纳总结

【预习案】

1、固定偏置放大电路是指：

。

2、分压式偏置放大电路比固定偏置放大电路增加了 、 、 三个元件。

3、发射极电阻Re和电容Ce分别有什么作用： 、 。
