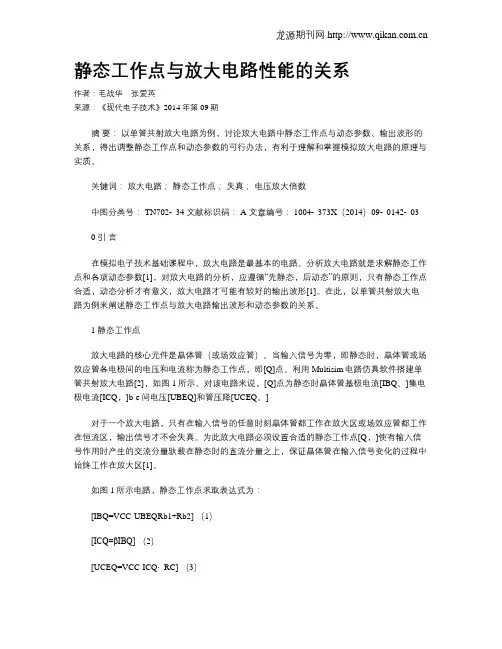

静态工作点与放大电路性能的关系
作者：毛战华 张爱英
来源：《现代电子技术》2014年第09期
摘 要： 以单管共射放大电路为例，讨论放大电路中静态工作点与动态参数、输出波形的关系，得出调整静态工作点和动态参数的可行办法，有利于理解和掌握模拟放大电路的原理与实质。
关键词： 放大电路； 静态工作点； 失真； 电压放大倍数
中图分类号： TN702⁃34 文献标识码： A 文章编号： 1004⁃373X（2014）09⁃0142⁃03
0 引 言
在模拟电子技术基础课程中，放大电路是最基本的电路。分析放大电路就是求解静态工作点和各项动态参数[1]，对放大电路的分析，应遵循“先静态，后动态”的原则，只有静态工作点合适，动态分析才有意义，放大电路才可能有较好的输出波形[1]。在此，以单管共射放大电路为例来阐述静态工作点与放大电路输出波形和动态参数的关系。
1 静态工作点
放大电路的核心元件是晶体管（或场效应管）。当输入信号为零，即静态时，晶体管或场效应管各电极间的电压和电流称为静态工作点，即[Q]点。利用Multisim电路仿真软件搭建单管共射放大电路[2]，如图1所示。对该电路来说，[Q]点为静态时晶体管基极电流[IBQ、]集电极电流[ICQ，]b-e间电压[UBEQ]和管压降[UCEQ。]
对于一个放大电路，只有在输入信号的任意时刻晶体管都工作在放大区或场效应管都工作在恒流区，输出信号才不会失真。为此放大电路必须设置合适的静态工作点[Q，]使有输入信号作用时产生的交流分量驮载在静态时的直流分量之上，保证晶体管在输入信号变化的过程中始终工作在放大区[1]。
如图1所示电路，静态工作点求取表达式为：
[IBQ=VCC-UBEQRb1+Rb2] （1）
放大电路 静态工作点
放大电路的静态工作点是指放大器在没有输入信号时的工作状态。在放大电路的设计中，静态工作点的选取非常重要，它决定了放大器的线性度、功耗和稳定性。
静态工作点的确定可以通过以下步骤进行：
1. 确定放大器的工作区域：放大器可以工作在A类、B类、AB类或C类等不同的工作区域。选择合适的工作区域将取决于应用的需求和对功耗的要求。
2. 确定放大器的直流偏置点：直流偏置点是放大电路静态工作点的一个关键参数，它决定了放大器的线性度和稳定性。直流偏置点的选取一般需要考虑放大器的最大输出信号幅度和直流功耗等因素。
3. 设计偏置电路：根据直流偏置点的要求设计合适的偏置电路，如基极电阻、电流源等，以实现所需的静态工作点。
4. 进行仿真和调试：在设计完成后，通过仿真工具对放大电路进行验证，再根据实际的调试结果对偏置电路参数进行调整，以确保放大电路的静态工作点与设计要求一致。
总之，放大电路的静态工作点的确定是放大电路设计中的一个关键步骤，需要根据应用需求和设计要求来选择合适的工作区域和直流偏置点，以实现所需的放大功能和性能。
静态工作点稳定的共射放大电路反馈方式
静态工作点稳定的共射放大电路反馈方式是一种常见的电路设计方法，它可以有效地提高电路的稳定性和性能。在这种电路中，反馈电路被用来控制电路的输出，从而使得电路的工作点更加稳定。
共射放大电路是一种常见的放大电路，它可以将输入信号放大到较高的电压水平。在这种电路中，晶体管的基极被用作输入端，而集电极被用作输出端。当输入信号被施加到基极时，晶体管会将信号放大并输出到集电极。然而，由于晶体管的工作点可能会受到环境因素的影响，因此需要采取一些措施来保持其稳定性。
反馈电路是一种常见的控制电路，它可以将电路的输出信号反馈到输入端，从而控制电路的工作点。在共射放大电路中，反馈电路可以被用来控制晶体管的工作点，从而使得电路的输出更加稳定。具体来说，反馈电路可以将电路的输出信号反馈到晶体管的基极，从而控制晶体管的偏置电压，使其保持在一个稳定的水平。
静态工作点稳定的共射放大电路反馈方式可以通过多种方式实现。其中一种常见的方式是使用电阻反馈电路。在这种电路中，一个电阻器被用来将电路的输出信号反馈到晶体管的基极。通过调整电阻器的阻值，可以控制晶体管的偏置电压，从而使得电路的工作点更加稳定。
静态工作点稳定的共射放大电路反馈方式是一种常见的电路设计方法，它可以有效地提高电路的稳定性和性能。通过采用反馈电路，可以控制晶体管的工作点，从而使得电路的输出更加稳定。在实际应用中，需要根据具体的需求选择合适的反馈电路设计方案，以达到最佳的性能和稳定性。
