315M发射模块电路原理

引言：

315M发射模块电路是一种常用于无线通信的模块，其原理是基于315MHz无线电频率的发射和接收。本文将详细介绍315M发射模块电路的工作原理，包括电路组成、信号调制和发射过程等内容。

一、电路组成

315M发射模块电路主要由射频发射芯片、晶体振荡器、射频匹配电路和天线组成。

1. 射频发射芯片：是整个电路的核心部件，负责产生和调制射频信号。它通常由发射调制器、射频放大器和功率控制电路组成。

2. 晶体振荡器：负责产生稳定的315MHz射频信号。经过射频发射芯片调制后，这个信号将成为模块的发射信号。

3. 射频匹配电路：用于匹配射频发射芯片和天线之间的阻抗，以确保尽量多的信号能够被天线发射出去。

4. 天线：将经射频发射芯片调制后的射频信号转化为无线电波信号，从而实现信号的发射。

二、信号调制 315M发射模块电路中的信号调制主要分为两个步骤：频率调制和幅度调制。

1. 频率调制：射频发射芯片通过改变晶体振荡器的频率，将原本稳定的315MHz信号调制成不同频率的射频信号。这种调制方式可以实现不同类型的数据传输，例如调制成ASK（Amplitude Shift

Keying）信号、FSK（Frequency Shift Keying）信号等。

2. 幅度调制：在315M发射模块电路中，幅度调制通常使用ASK调制方式。射频发射芯片通过改变射频信号的幅度来表示不同的信息。当幅度为高电平时，代表1；当幅度为低电平时，代表0。

三、发射过程

315M发射模块电路的发射过程主要包括信号调制和射频信号的发射。

1. 信号调制：根据需要传输的数据类型，射频发射芯片通过频率调制和幅度调制将数据编码成射频信号。编码后的信号将传递到射频匹配电路。

2. 射频信号发射：射频匹配电路将接收到的射频信号传递给天线，天线将信号转化为无线电波信号并发射出去。这样，无线电波信号就可以在空间中传播，实现无线通信的目的。

结论： 315M发射模块电路是一种常用的无线通信模块，其原理是基于315MHz无线电频率的发射和接收。通过射频发射芯片的调制和射频信号的发射，可以实现数据的无线传输。本文对315M发射模块电路的电路组成、信号调制和发射过程进行了详细介绍，希望能够对读者理解和应用该模块有所帮助。

合集下载

简易无线遥控发射接收设计-315M遥控电路

简易无线遥控发射接收设计-315M遥控电路

精品----

--精品 简易无线遥控发射接收设计（315M遥控电路）

OOK调制尽管性能较差，然而其电路简单容易实现，工作稳定，因此得到了广泛的应用，在汽车、摩托车报警器，仓库大门，以及家庭保安系统中，几乎无一例外地使用了这样的电路。

早期的发射机较多使用LC振荡器，频率漂移较为严重。声表器件的出现解决了这一问题，其频率稳定性与晶振大体相同，而其基频可达几百兆甚至上千兆赫兹。无需倍频，与晶振相比电路极其简单。以下两个电路为常见的发射机电路，由于使用了声表器件，电路工作非常稳定，即使手抓天线、声表或电路其他部位，发射频率均不会漂移。和图一相比，图二的发射功率更大一些。可达200米以上。

图一

精品----

--精品 图二

接收机可使用超再生电路或超外差电路，超再生电路成本低，功耗小可达100uA左右，调整良好的超再生电路灵敏度和一级高放、一级振荡、一级混频以及两级中放的超外差接收机差不多。然而，超再生电路的工作稳定性比较差，选择性差，从而降低了抗干扰能力。下图为典型的超再生接收电路。

超外差电路的灵敏度和选择性都可以做得很好，美国Micrel公司推出的单片集成电路可完成接收及解调，其MICRF002为MICRF001的改进型，与MICRF001相比，功耗更低，并具有电源关断控制端。MICRF002性能稳定，使用非常简单。与超再生产电路相比，缺点是成本偏高（RMB35元）。下面为其管脚排列及推荐电路。 精品----

--精品

ICRF002使用陶瓷谐振器，换用不同的谐振器，接收频率可覆盖300-440MHz。MICRF002具有两种工作模式：扫描模式和固定模式。扫描模式接受带宽可达几百KHz,此模式主要用来和LC振荡的发射机配套使用，因为，LC发射机的频率漂移较大，在扫描模式下，数据通讯速率为每秒2.5KBytes。固定模式的带宽仅几十KHz，此模式用于和使用晶振稳频的发射机配套，数据速率可达每秒钟10KBytes。工作模式选择通过MICRF002的第16脚（SWEN）实现。另外，使用唤醒功能可以唤醒译码器或CPU，以最大限度地降低功耗。

315无线遥控学习报告

315无线遥控学习报告

315无线遥控学习报告

315无线遥控学习报告

一、ISM频段

ISM频段即工业，科学和医用频段.一般来说世界各国均保留了一些无线频段，以用于工业，科学研究，和微波医疗方面的应用。应用这些频段无需许可证,只需要遵守一定的发射功率（一般低于1W），并且不要对其它频段造成干扰即可.ISM频段在各国的规定并不统一。如在美国有三个频段902—928 MHz、2400—2484.5

MHz及5725-5850 MHz，而在欧洲900MHz的频段则有部份用于GSM通信。而2。4GHz为各国共同的ISM频段.因此无线局域网（IEEE 802.11b/IEEE 802.11g）,蓝牙，ZigBee等无线网络，均可工作在2。4GHz频段上。

ITU-R 指定的ISM频段如下:

频率范围 中心频率 可用性

6。765–6.795 MHz 6.780 MHz

13.553–13。567 MHz 13.560 MHz

26.957–27。283 MHz 27.120 MHz

40。66–40。70 MHz 40.68 MHz

433.05–434.79 MHz 433。92 MHz 仅限ITU Region 1

902–928 MHz 915 MHz 仅限ITU Region 2

2。400–2。500 GHz 2。450 GHz

5。725–5。875 GHz 5.800 GHz

24–24。25 GHz 24。125 GHz

61–61。5 GHz 61.25 GHz

122–123 GHz 122.5 GHz

其实在无线产品频段管理方面这方面法规还不健全.其中2。4G在不同国家中都是免授权频段，而下面是其他不同的免费频段：

 北美地区: 315MHZ 和 915MHZ，902~928MHZ

 欧盟地区: 433MHZ 和 868MHZ其他还有日本和澳大利亚的一些频段。

SPWM原理及电路模块

SPWM原理及电路模块

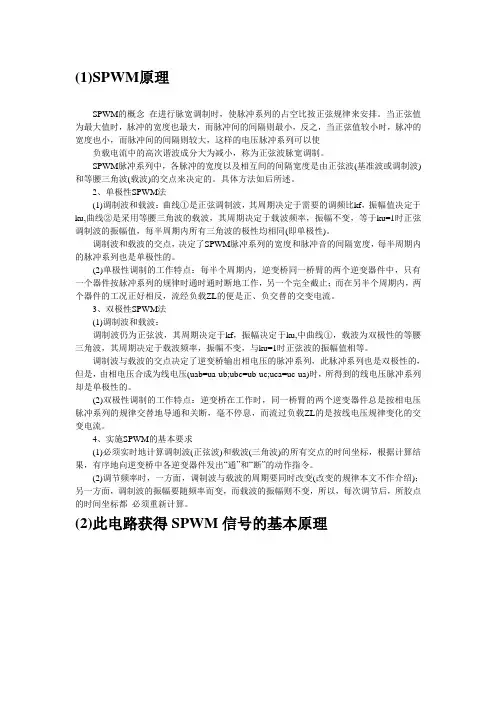

(1)SPWM原理

SPWM的概念 在进行脉宽调制时，使脉冲系列的占空比按正弦规律来安排。当正弦值为最大值时，脉冲的宽度也最大，而脉冲间的间隔则最小，反之，当正弦值较小时，脉冲的宽度也小，而脉冲间的间隔则较大，这样的电压脉冲系列可以使

负载电流中的高次谐波成分大为减小，称为正弦波脉宽调制。

SPWM脉冲系列中，各脉冲的宽度以及相互间的间隔宽度是由正弦波(基准波或调制波)和等腰三角波(载波)的交点来决定的。具体方法如后所述。

2、单极性SPWM法

(1)调制波和载波：曲线①是正弦调制波，其周期决定于需要的调频比kf，振幅值决定于ku,曲线②是采用等腰三角波的载波，其周期决定于载波频率，振幅不变，等于ku=1时正弦调制波的振幅值，每半周期内所有三角波的极性均相同(即单极性)。

调制波和载波的交点，决定了SPWM脉冲系列的宽度和脉冲音的间隔宽度，每半周期内的脉冲系列也是单极性的。

(2)单极性调制的工作特点：每半个周期内，逆变桥同一桥臂的两个逆变器件中，只有一个器件按脉冲系列的规律时通时通时断地工作，另一个完全截止；而在另半个周期内，两个器件的工况正好相反，流经负载ZL的便是正、负交替的交变电流。

3、双极性SPWM法

(1)调制波和载波：

调制波仍为正弦波，其周期决定于kf，振幅决定于ku,中曲线①，载波为双极性的等腰三角波，其周期决定于载波频率，振幅不变，与ku=1时正弦波的振幅值相等。

调制波与载波的交点决定了逆变桥输出相电压的脉冲系列，此脉冲系列也是双极性的，但是，由相电压合成为线电压(uab=ua-ub;ubc=ub-uc;uca=uc-ua)时，所得到的线电压脉冲系列却是单极性的。

(2)双极性调制的工作特点：逆变桥在工作时，同一桥臂的两个逆变器件总是按相电压脉冲系列的规律交替地导通和关断，毫不停息，而流过负载ZL的是按线电压规律变化的交变电流。

315M433M无线发射接收模块讲课稿

315M433M无线发射接收模块讲课稿

315M433M无线发射接收模块 精品文档

收集于网络，如有侵权请联系管理员删除 315M/433M无线发射接收模块

一对模块10元左右，两块匹配

主要参数

1、通讯方式：调幅AM

2、工作频率：315/433MHZ

3、频率稳定度：±75KHZ

4、发射功率：≤500MW

5、静态电流：≤0.1UA

6、发射电流：3～50MA

7、工作电压：DC 3～12V

接收模块等效电路图：

该高频接收模块采用进口SMD器件, 6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高, 功耗低, 质优价廉, 广泛应用于各种防盗系统,遥控控制系统。适用于各种低速率数字信号的接收；工业遥控、遥测、遥感;防盗报警器信号接收, 各种家用电器的遥控等。

超再生接收模块的中间两个引脚都是信号输出是连通的,超再生接收模块的等效电路图如下：

主要技术指标

1、通讯方式：调幅AM

2、工作频率：315/433MHZ 精品文档

收集于网络，如有侵权请联系管理员删除 3、频率稳定度：±200KHZ

4、接收灵敏度：－105dbm

5、静态电流：≤3mA(DC5V)

6、工作电流：≤5MA

7、工作电压：DC3C-5V

8、输出方式：TTL电平

9、体积：30x13x8mm

模块的工作电压为5伏，静态电流3毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。

DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。特别适合多发一收无线遥控及数据传输系统。声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。
