熔炼炉原理

燃气熔炼炉原理

燃气熔炼炉是一种利用燃气作为燃料进行金属熔炼的设备。它是通过将燃气与氧气混合并点燃，产生高温火焰，使金属矿石或废旧金属熔化，并通过特定的工艺进行冷却、凝固和成型。燃气熔炼炉具有高效、环保、灵活等优点，在金属冶炼行业得到广泛应用。

燃气熔炼炉的工作原理主要包括以下几个方面：燃料燃烧、热传导、传热、熔化和凝固。

燃气熔炼炉的工作原理之一是燃料燃烧。燃气熔炼炉使用的主要燃料是燃气，如天然气、煤气等。燃气在炉膛中与空气中的氧气混合并点燃，产生高温火焰。燃气的燃烧过程是一个化学反应过程，其中燃气中的主要成分甲烷与氧气反应生成二氧化碳、水蒸气和大量的热能。

燃气熔炼炉的工作原理还涉及到热传导。在燃气熔炼炉中，高温的火焰与金属矿石或废旧金属接触，通过热传导将热能传递给金属材料。金属材料在高温环境下吸收热能，温度逐渐升高，最终达到熔点并熔化。

接下来，燃气熔炼炉的工作原理还包括传热。在燃气熔炼炉中，燃烧产生的热能通过辐射、传导和对流的方式传递给金属材料。辐射是指火焰表面发出的热辐射，传导是指热能通过固体材料的分子传递，对流是指热能通过气体或液体的流动传递。这些传热方式共同作用，使金属材料受热均匀，加速熔化过程。

燃气熔炼炉的工作原理还涉及到熔化和凝固。在燃气熔炼炉中，金属材料在高温环境中熔化，成为液态金属。熔化后的金属通过合适的工艺流动到特定的模具或容器中，然后经过冷却和凝固过程，最终形成所需的金属产品。

总结起来，燃气熔炼炉的工作原理可以概括为燃料燃烧、热传导、传热、熔化和凝固。通过燃气的燃烧产生高温火焰，然后通过热传导和传热将热能传递给金属材料，使其熔化，并通过冷却和凝固形成所需的金属产品。燃气熔炼炉具有高效、环保、灵活等优点，在金属冶炼行业发挥着重要作用。

真空感应熔炼炉原理

真空感应熔炼炉是一种利用感应加热和真空环境进行金属熔炼和精炼的设备。其原理可以归纳如下：

1. 感应加热原理：感应加热是利用变化磁场在金属导体中产生涡流并产生热量的过程。当通电线圈中通过交流电时，会产生变化的磁场，这个磁场会穿透到工作线圈中的金属导体。金属导体由于交变磁场的作用，导致其内部产生涡流。涡流通过电阻热效应产生热量，使金属导体迅速升温。

2. 真空环境：真空状况下，可以有效地减少氧气、水蒸气等气体对金属的污染和氧化。同时，真空环境可以避免金属表面的气体泡沫和熔渣的形成，提高金属的纯度和质量。

真空感应熔炼炉的工作过程如下：

1. 在感应熔炼炉中，先将金属材料放入感应线圈中，在外部供电的作用下，感应线圈中产生变化的磁场。

2. 由于金属导体的存在，感应线圈中的变化磁场会产生涡流，并在金属导体内部产生热量。

3. 金属材料在涡流的作用下，迅速升温，最终达到熔点，开始熔化。

4. 在金属熔化的同时，真空泵将炉腔中的气体抽除，使腔内形成高真空环境。

5. 在高真空环境下进行熔炼和精炼过程，可以避免污染、氧化以及气泡和熔渣的形成，提高金属的纯度和质量。

6. 当金属熔化、纯化达到要求后，通过倾炉或其他方式，将熔融金属倒出。

通过上述原理和工作过程，真空感应熔炼炉可以实现对金属材料的高温融化和精炼，具有较高的熔炼效率和精度。同时，利用真空环境可以提高金属材料的纯度和质量，适用于各种金属的熔炼和冶炼工艺。

铸造厂熔炼炉原理及参数

铸造厂熔炼炉是传统的金属加工设备之一，它被广泛应用于钢铁、有色金属和铸造等行业。熔炼炉是将固体材料通过高温熔化，使其转化为液态，然后将液态材料铸造成各种所需形状的金属件。铸造厂熔炼炉的基本原理就是将金属块或者原料通过高温熔化，然后经过一系列的处理工序，最终得到符合要求的铸造件或者其他金属产品。本文将详细介绍铸造厂熔炼炉的原理及其相关参数。

一、熔炼炉原理

铸造厂熔炼炉的原理是将金属材料通过高温熔化，使其转变为液态。熔化温度的大小与金属材料的种类和所需形状有关。传统的熔炼炉通常使用重油或天然气作为燃料，燃烧产生的高温气体将金属块加热至熔化点。不同种类的熔炼炉之间的主要区别在于燃烧的燃料种类和炉膛结构等方面。

铸造厂熔炼炉通过一系列的工序来处理熔化后的金属材料。首先，需要将铸造件所需的合金材料混合均匀，并加入一定比例的合金元素。接着，需要将金属液体冷却降温，以便得到所需硬度和韧性的金属材料。最后，将液态金属材料倒入模具中进行铸造，得到最终的铸造件或其他金属制品。

二、熔炼炉参数

熔炼炉参数是影响铸造厂熔炼炉性能和效果的重要因素。以下为常见的熔炼炉参数：

1. 熔炼温度：熔炼温度是熔炼炉最基本的参数。熔炼温度取决于熔化材料的种类和所需形状。通常，铁和钢的熔化温度在1300℃至1500℃之间，而有色金属的熔化温度则更高，可达2000℃以上。

2. 熔炉炉膛容积：熔炉炉膛容积是指铸造厂熔炼炉的炉腔大小。熔炉炉膛容积越大，当然需要的燃料也就越多。并且，炉膛容量还受到所熔炼的金属材料的数量和种类的限制。

3. 燃料种类：熔炼炉的燃烧方式取决于所用的燃料种类。常见的燃料种类有重油、天然气、煤炭、液化气和生物质燃料等。不同种类的燃料燃烧产生的高温和热量也有所不同，因此对铸造件和金属制品的质量和生产效率都有影响。

4. 分离时间：分离时间指在金属材料熔化后，处理固体杂质所需的时间。这个参数是影响金属制品纯度的主要因素之一。

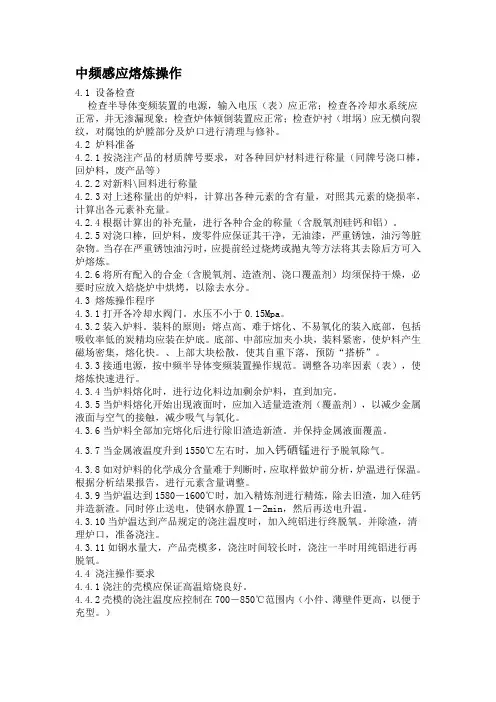

中频感应熔炼操作

4.1 设备检查

检查半导体变频装置的电源，输入电压（表）应正常；检查各冷却水系统应正常，并无渗漏现象；检查炉体倾倒装置应正常；检查炉衬（坩埚）应无横向裂纹，对腐蚀的炉膛部分及炉口进行清理与修补。

4.2 炉料准备

4.2.1按浇注产品的材质牌号要求，对各种回炉材料进行称量（同牌号浇口棒，回炉料，废产品等）

4.2.2对新料\回料进行称量

4.2.3对上述称量出的炉料，计算出各种元素的含有量，对照其元素的烧损率，计算出各元素补充量。

4.2.4根据计算出的补充量，进行各种合金的称量（含脱氧剂硅钙和铝）。

4.2.5对浇口棒，回炉料，废零件应保证其干净，无油漆，严重锈蚀，油污等脏杂物。当存在严重锈蚀油污时，应提前经过烧烤或抛丸等方法将其去除后方可入炉熔炼。

4.2.6将所有配入的合金（含脱氧剂、造渣剂、浇口覆盖剂）均须保持干燥，必要时应放入焙烧炉中烘烤，以除去水分。

4.3 熔炼操作程序

4.3.1打开各冷却水阀门。水压不小于0.15Mpa。

4.3.2装入炉料。装料的原则：熔点高、难于熔化、不易氧化的装入底部，包括吸收率低的炭精均应装在炉底。底部、中部应加夹小块，装料紧密，使炉料产生磁场密集，熔化快。、上部大块松散，使其自重下落，预防“搭桥”。

4.3.3接通电源，按中频半导体变频装置操作规范。调整各功率因素（表），使熔炼快速进行。

4.3.4当炉料熔化时，进行边化料边加剩余炉料，直到加完。

4.3.5当炉料熔化开始出现液面时，应加入适量造渣剂（覆盖剂），以减少金属液面与空气的接触，减少吸气与氧化。

4.3.6当炉料全部加完熔化后进行除旧渣造新渣。并保持金属液面覆盖。

4.3.7当金属液温度升到1550℃左右时，加入钙硒锰进行予脱氧除气。

4.3.8如对炉料的化学成分含量难于判断时，应取样做炉前分析，炉温进行保温。根据分析结果报告，进行元素含量调整。
