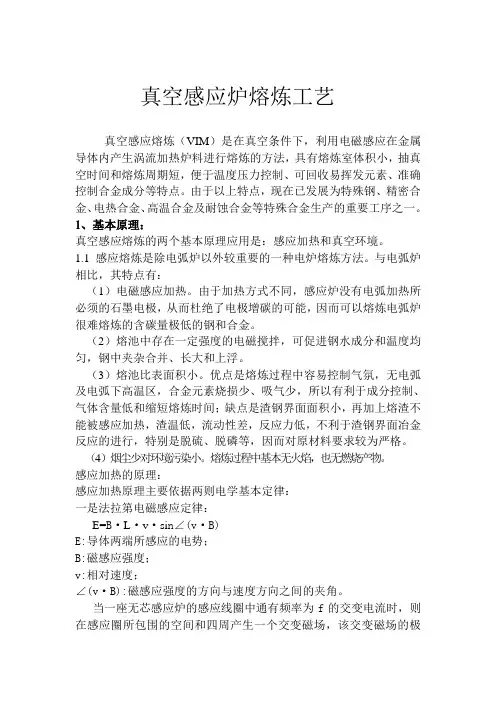

真空感应炉熔炼工艺
真空感应熔炼（VIM）是在真空条件下，利用电磁感应在金属导体内产生涡流加热炉料进行熔炼的方法，具有熔炼室体积小，抽真空时间和熔炼周期短，便于温度压力控制、可回收易挥发元素、准确控制合金成分等特点。由于以上特点，现在已发展为特殊钢、精密合金、电热合金、高温合金及耐蚀合金等特殊合金生产的重要工序之一。
1、基本原理：
真空感应熔炼的两个基本原理应用是：感应加热和真空环境。
1.1 感应熔炼是除电弧炉以外较重要的一种电炉熔炼方法。与电弧炉相比，其特点有：
（1）电磁感应加热。由于加热方式不同，感应炉没有电弧加热所必须的石墨电极，从而杜绝了电极增碳的可能，因而可以熔炼电弧炉很难熔炼的含碳量极低的钢和合金。
（2）熔池中存在一定强度的电磁搅拌，可促进钢水成分和温度均匀，钢中夹杂合并、长大和上浮。
（3）熔池比表面积小。优点是熔炼过程中容易控制气氛，无电弧及电弧下高温区，合金元素烧损少、吸气少，所以有利于成分控制、气体含量低和缩短熔炼时间；缺点是渣钢界面面积小，再加上熔渣不能被感应加热，渣温低，流动性差，反应力低，不利于渣钢界面冶金反应的进行，特别是脱硫、脱磷等，因而对原材料要求较为严格。
（4）烟尘少对环境污染小。熔炼过程中基本无火焰，也无燃烧产物。
感应加热的原理：
感应加热原理主要依据两则电学基本定律：
一是法拉第电磁感应定律：
E=B·L·v·sin∠(v·B)
E:导体两端所感应的电势；
B:磁感应强度；
v:相对速度；
∠(v·B):磁感应强度的方向与速度方向之间的夹角。
当一座无芯感应炉的感应线圈中通有频率为f的交变电流时，则在感应圈所包围的空间和四周产生一个交变磁场，该交变磁场的极性、磁感应强度与交变频率随着产生该交变磁场的交变电流而变化。若感应线圈内砌有坩埚并装满金属炉料，则交变磁场的一部分磁力线将穿过金属炉料，磁力线的交变就相当于金属炉料与磁力线之间产生了切割磁力线的相对运动。因此，在金属炉料中将产生感应电动势（E），其大小通常以下式确定：
真空感应熔炼原理及工艺
一、引言
真空感应熔炼是一种常用的金属熔炼技术，它利用感应加热和真空环境来实现金属的高温熔化和精细处理。本文将介绍真空感应熔炼的原理和工艺，并探讨其在金属加工领域的应用。
二、真空感应熔炼的原理
1. 感应加热原理
真空感应熔炼是基于感应加热原理进行的。感应加热是利用电磁感应现象，通过变化的磁场在导体内感应出涡流，从而产生热量。在真空感应熔炼中，通过感应线圈产生的高频交变磁场作用下，金属料块内部产生涡流，并迅速升温，最终达到熔化温度。
2. 真空环境的作用
真空环境对于真空感应熔炼至关重要。首先，真空环境可以减少金属与氧、氮等气体的接触，避免金属被氧化或气体吸收，从而提高金属的纯度和质量。其次，真空环境可以降低金属的气化温度，使金属在较低温度下熔化，减少能源消耗和金属蒸发损失。最后，真空环境还可以减少金属与炉膛内壁的接触，避免污染和杂质的产生。
三、真空感应熔炼的工艺
1. 准备工作
在进行真空感应熔炼之前，需要对金属料块进行预处理，包括清洗、切割和称重等。同时，还需要准备好感应线圈、感应炉膛和真空系统等设备，并进行检查和调试，确保正常运行。
2. 熔炼过程
将预处理好的金属料块放入感应炉膛内，然后启动感应线圈，产生高频交变磁场。金属料块受到磁场的作用，内部涡流产生，温度迅速升高，最终达到熔化温度。同时，开启真空系统，将炉膛内的气体抽出，形成真空环境。在熔炼过程中，可以根据需要进行金属的合金化和成分调整。
3. 精细处理
在金属熔化后，可以进行一系列的精细处理，包括脱气、去杂、调温等。通过控制真空度和温度，可以实现金属的脱气和杂质的去除，提高金属纯度和质量。同时，还可以根据需要调整金属的温度，以满足后续工艺的要求。
四、真空感应熔炼的应用
真空感应熔炼广泛应用于金属材料的制备和加工领域。首先，它可以用于高纯度金属的制备，如高纯铜、高纯铝等。其次，它可以用于合金的制备，如钢、铜合金等。此外，真空感应熔炼还可以用于金属粉末的制备、金属材料的再生利用等方面。
感应熔炼炉工作原理
感应熔炼炉是一种利用感应加热原理进行金属熔炼的设备。其工作原理可以分为以下几个步骤：
1. 线圈产生磁场：感应熔炼炉中的线圈通过电流产生一个交变磁场。线圈通常由铜或铝制成，绕制在炉体周围。交流电的频率通常在50Hz至10kHz之间。
2. 金属导体在磁场中感应电流：当金属导体进入感应熔炼炉的磁场中时，由于磁感应线的变化，导体内部将产生感应电流。这个感应电流是由于磁场变化引起的法拉第电磁感应现象。
3. 电流产生感应热：感应熔炼炉中的感应电流会在金属导体内部产生阻力，从而产生感应热。这个感应热会将金属导体加热至熔点以上，使其熔化。
4. 熔融金属从底部排出：一旦金属导体熔化，该熔融金属会从熔炼炉的底部排出。通常，底部设有一个出口或者龙头，以便将熔融金属取出。
总的来说，感应熔炼炉通过线圈产生的交变磁场感应金属导体内部的感应电流，进而产生感应热，使金属熔化。这种方法具有加热快、效率高的特点，广泛应用于金属材料的熔炼和铸造等领域。

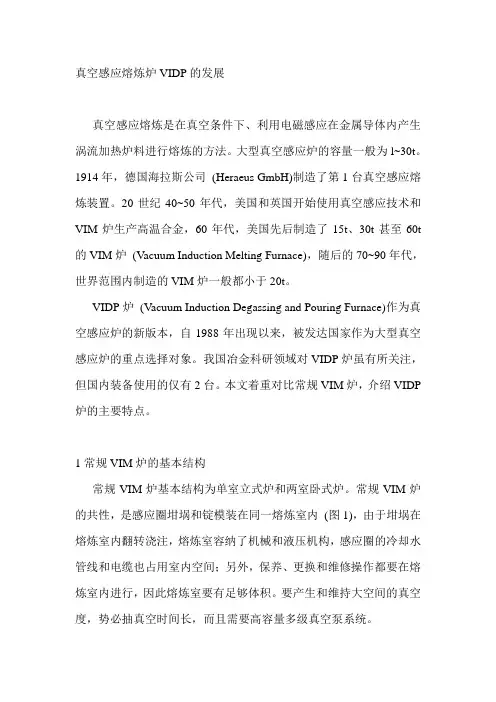

真空感应熔炼炉VIDP的发展
真空感应熔炼是在真空条件下、利用电磁感应在金属导体内产生涡流加热炉料进行熔炼的方法。大型真空感应炉的容量一般为l~30t。1914年，德国海拉斯公司 (Heraeus GmbH)制造了第1台真空感应熔炼装置。20世纪40~50年代，美国和英国开始使用真空感应技术和VIM炉生产高温合金，60年代，美国先后制造了15t、30t甚至60t的VIM炉 (Vacuum Induction Melting Furnace)，随后的70~90年代，世界范围内制造的VIM炉一般都小于20t。
VIDP炉 (Vacuum Induction Degassing and Pouring Furnace)作为真空感应炉的新版本，自1988年出现以来，被发达国家作为大型真空感应炉的重点选择对象。我国冶金科研领域对VIDP炉虽有所关注，但国内装备使用的仅有2台。本文着重对比常规VIM炉，介绍VIDP炉的主要特点。
1常规VIM炉的基本结构
常规VIM炉基本结构为单室立式炉和两室卧式炉。常规VIM炉的共性，是感应圈坩埚和锭模装在同一熔炼室内 (图1)，由于坩埚在熔炼室内翻转浇注，熔炼室容纳了机械和液压机构，感应圈的冷却水管线和电缆也占用室内空间；另外，保养、更换和维修操作都要在熔炼室内进行，因此熔炼室要有足够体积。要产生和维持大空间的真空度，势必抽真空时间长，而且需要高容量多级真空泵系统。
图l常规VIM炉熔炼室内的感应圈坩埚和锭模
2 VlDP炉的结构和工作方式
1988年，德国ALD公司的前身，莱宝-海拉斯 (Leybold-Heraeus)公司开始制造VIDP炉，图2示意VIDP炉全套设备。
VIDP炉的技术核心是一个与感应圈坩埚一体的、紧凑体积的真空熔炼室 (也称为炉体)，如图3示意，它只比感应圈大一点，仅含感应圈和坩埚。电缆和水冷管线以及液压倾转机构都安装在熔炼室外。VIDP炉可配置3个炉体，作业中一个熔炼，一个接受预热，另一个制备坩埚炉衬，缩短了生产周期，提高了生产率。
