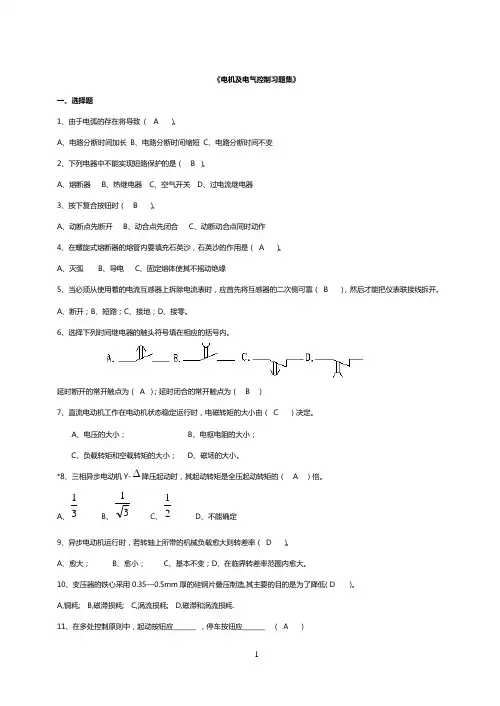

1 《电机及电气控制习题集》
一、选择题
1、由于电弧的存在将导致 ( A ）。
A、电路分断时间加长 B、电路分断时间缩短 C、电路分断时间不变
2、下列电器中不能实现短路保护的是（ B ）。
A、熔断器 B、热继电器 C、空气开关 D、过电流继电器
3、按下复合按钮时（ B ）。
A、动断点先断开 B、动合点先闭合 C、动断动合点同时动作
4、在螺旋式熔断器的熔管内要填充石英沙，石英沙的作用是（ A ）。
A、灭弧 B、导电 C、固定熔体使其不摇动绝缘
5、当必须从使用着的电流互感器上拆除电流表时，应首先将互感器的二次侧可靠（ B ），然后才能把仪表联接线拆开。
A、断开；B、短路；C、接地；D、接零。
6、选择下列时间继电器的触头符号填在相应的括号内。
延时断开的常开触点为（ A ）；延时闭合的常开触点为（ B ）
7、直流电动机工作在电动机状态稳定运行时，电磁转矩的大小由（ C ）决定。
A、电压的大小； B、电枢电阻的大小；
C、负载转矩和空载转矩的大小； D、磁场的大小。
*8、三相异步电动机Y-降压起动时，其起动转矩是全压起动转矩的（ A ）倍。
A、31 B、31 C、21 D、不能确定
9、异步电动机运行时，若转轴上所带的机械负载愈大则转差率（ D ）。
A、愈大； B、愈小； C、基本不变；D、在临界转差率范围内愈大。
10、变压器的铁心采用0.35—0.5mm厚的硅钢片叠压制造,其主要的目的是为了降低( D )。
A,铜耗; B,磁滞损耗; C,涡流损耗; D,磁滞和涡流损耗.
11、在多处控制原则中，起动按钮应_______ ，停车按钮应_______ （ A ） 2 A、并联、串联B、串联、并联 C、并联、并联 D、串联、串联
《电机与电气控制》课程简介
课程名称 电机与电气控制 课程编号
英文名称 The motor and electrical control 课程类型 专业课
开设学期 第5学期 周学时 4节课/周
学分 4学分 先修课程 电工基础
开设专业 电气工程 考核方式 考试
选用教材 《电机与电气控制》，周元一，机械工业出版社，2012年1月
主要参考书 1．《电机传动控制》，邓星钟，华中科技大学出版社，2001年3月
2．《电机拖动与控制》，张勇，机械工业出版社，2001年8月
3．《电机与电气控制》，徐建俊，清华大学出版社，2004年2月
课程性质、目的、任务 《电机与电气控制》是电气工程专业学生学习和掌握电机基本理论、基本知识与技能的专业课。使学生能够掌握电机的基本原理，能够根据生产实际的需要，设计相应的继电控制系统。
主要目的是使学生通过学习本课程，熟悉掌握常用交直流电机、变压器等的结构、工作原理、参数、运行特性及分析计算与实训实验方法，为进一步学习后续的专业课程及从事电气技术打下较好的理论基础。
课程的任务是专业人才培养计划中的主要课程。该课程理论与技能培养并重，相互结合，培养专业基础知识、基本理论和基本技术同时具备的高技能人才。
教学基本要求 根据人才培养方案要求，看懂常用电动机电路图；熟悉常用电动机在机床电器及在电路中的作用；了解典型机械设备电气控制线路；具有初步分析和解决常用机械设备电路故障的能力；能设计简单的机床电气控制线路。了解直流电动机、交流电动机的速度控制方法；了解磁路与变压器及异步电动机的工作原理及应用；继电接触器控制系统；掌握直流电动机工作原理及应用。
重点内容 本课程的重点内容在于掌握常用交直流电机、变压器等的结构、工作原理、参数、运行特性及分析计算与实训实验方法，为进一步学习后续的专业课程及从事电气技术打下较好的理论基础。
学习意义 1.本课程除课堂教学外，还有实验、现场教学、电气控制实训、课程设计等实践性教学环节。使学生不仅掌握电气工程及自动化专业必备的基本理论知识，而且还具有较好的安装、调试、排除故障与初步设计的能力。

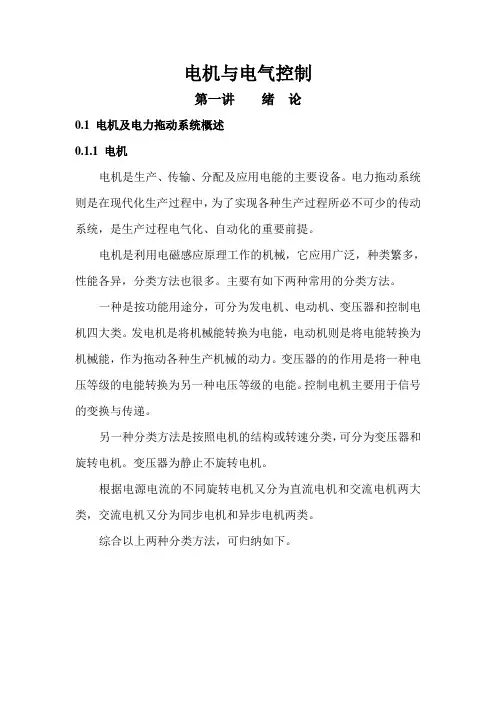

电机与电气控制
第一讲 绪 论
0.1 电机及电力拖动系统概述
0.1.1 电机
电机是生产、传输、分配及应用电能的主要设备。电力拖动系统则是在现代化生产过程中，为了实现各种生产过程所必不可少的传动系统，是生产过程电气化、自动化的重要前提。
电机是利用电磁感应原理工作的机械，它应用广泛，种类繁多，性能各异，分类方法也很多。主要有如下两种常用的分类方法。
一种是按功能用途分，可分为发电机、电动机、变压器和控制电机四大类。发电机是将机械能转换为电能，电动机则是将电能转换为机械能，作为拖动各种生产机械的动力。变压器的的作用是将一种电压等级的电能转换为另一种电压等级的电能。控制电机主要用于信号的变换与传递。
另一种分类方法是按照电机的结构或转速分类，可分为变压器和旋转电机。变压器为静止不旋转电机。
根据电源电流的不同旋转电机又分为直流电机和交流电机两大类，交流电机又分为同步电机和异步电机两类。
综合以上两种分类方法，可归纳如下。
变压器
直流电机
电机 同步电机
交流电机
异步电机
控制电机
0.1.2 电力拖动
用电动机作为原动机来拖动生产机械运行的系统，称为电力拖动系统。按照电动机的种类不同，电力拖动系统分为直流电力拖动系统和交流电力拖动系统两大类。电力拖动系统包括：电动机、传动机构、生产机械、控制设备和电源五个部分，他们之间的关系如下所示。
———电源部分
控制设备→电动机→传动机构→生产机械
电动机把电能转换成机械能，通过传动机构把电动机的运动经过中间变速或变换运动方式后，再传给生产机械，驱动生产机械工作。生产机械是执行某一生产任务的机械设备，是电力拖动的对象。控制设备是由各种控制电机、电器、电子元件及控制计算机等组成，用以控制电动机的运动，从而对生产机械的运动实现自动控制。为了向电动机及电气控制设备供电，电源是不可缺少的部分。 直流发电机
项目五 特种电机的应用
一、选择题
1．测速发电机在自动控制系统中常作为（ C ）元件。
A．电源 B．负载 C．测速 D．放大
2．若按定子磁极的励磁方式来分，直流测速发电机可分为（ C ）两大类。
A．有槽电枢和无槽电枢 B．同步和异步 C．永磁式和电磁式 D．空心型形转子和同步
3．交流测速发电机的定子上装有（ D ）。
A．两个并联的绕组 B．两个串联的绕组 C．一个绕组 D．两个在空间相差90电角度的绕组
4．交流测速发电机的杯型转子是用（ A ）材料做成的。
A．高电阻 B．低电阻 C．高导磁 D．低导磁
5．交流测速发电机的输出电压与（ D ）成正比。
A. 励磁电压频率 B. 励磁电压幅值 C. 输出绕组负载 D. 转速
6．若被测机械的转向改变，则交流测速发电机的输出电压（ D ）。
A．频率改变 B．大小改变 C．相位改变90 D．相位改变180
二、判断题
1．交流测速发电机的主要特点是其输出电压和转速成正比。（ √ ）
2．测速发电机分为交流和直流两大类。（ √ ）
3．直流测速发电机的结构和直流伺服电动机基本相同，原理与直流发电机相同。（ × ）
4．直流伺服电动机不论是他励式还是永磁式，其转速都是由信号电压控制的。（ √ ）
三、简答题
1．为什么说交流异步测速发电机是交流伺服电动机的一种逆运行
答：“伺服”是使物体的位置、方位、状态等输出被控量能够跟随输入目标（或给定值）的任意变化的自动控制系统。它的主要任务是按控制命令的要求、对功率进行放大、变换与调控等处理，使驱动装置输出的力矩、速度和位置控制的非常灵活方便。
伺服电动机是是被控制对象。而交流异步测速发电机是检测速度信号并间接控制驱动机构的。所以才这么说的吧。
