压力容器基础知识第3部分承压类特种设备—压力容器1压力容器基础知识主要内容：1 压力容器的含义、参数、级别、介质2 压力容器的基本结构3 运行与维护保养及异常情况处理4 定期检查与定期检验3压力容器基础知识压力容器基础知识1 压力容器的含义、参数、级别、介质1.1压力容器的含义（种类）《特种设备目录》中所定义的压力容器，是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体和最高工作温度高于或者等于标准沸点的液体、容积大于或者等于30L且内直径(非圆形截面指截面内边界最大几何尺寸)大于或者等于150mm的固定式容器和移动式容器；盛装公称工作压力大于或者等于0.2MPa（表压），且压力与容积的乘积大于或者等于1.0MPa?L的气体、液化气体和标准沸点等于或者低于60℃液体的气瓶；氧舱。

压力容器基础知识压力容器的压力来源（1）来自容器外部①由各类气体、液化气体压缩机泵供给压力，工作压力取决于压缩机出口和泵出口的压力。

②由蒸汽锅炉、废热锅炉供给的压力。

工作压力取决于锅炉出口的蒸汽压力或经减压后的蒸汽压力。

（2）来自容器内部①气态介质由于温度升高，导致体积膨胀受限，产生压力或使压力增大。

②液体介质受热汽化，压力即为该温度下的饱和蒸汽压。

以水为例，当工作温度为120℃时，饱和蒸汽压约为0.20MPa，当工作温度为200℃时，饱和蒸汽压约为1.56MPa。

压力容器基础知识③液化气体介质，以气液两相共存，压力就是随温度变化的饱和蒸汽压。

各种不同液体在不同温度下有不同饱和蒸汽压，例如液氨20℃时的饱和蒸气压是0.75MPa,50℃时的饱和蒸气压是1.93MPa;丙烷50℃时的饱和蒸气压是1.704MPa。

④充满液态介质，由于温度升高导致液体体积膨胀，容器的压力取决于液体的体积膨胀系数。

例如液化石油气的体积膨胀系数是水的10～16倍，当液化石油气以液态充满整个容器时，压力随温度上升十分迅速。

压力容器基本知识压力容器是用于储存和输送压缩气体、液体、蒸汽等介质的装置，广泛应用于化工、石油、医药、食品等行业。

作为一种高风险的装置，压力容器的使用需要严格遵守相关法律法规和标准规范，具有一定的技术难度和安全风险。

本文将介绍压力容器的基本知识，包括其结构、性能、使用和检验等方面。

一、压力容器的结构压力容器的结构一般由内胆、外壳、支承、法兰、疏水阀和减压阀等部分构成。

其中，内胆是容器贮存介质的内层，由合金钢或不锈钢等材料制成；外壳是保护和支撑内胆的外层，通常由碳素钢或钢板制成，也有采用钛合金、铝合金等材料的；支承是将容器固定在地面上的构件，通常由钢筋混凝土或钢制支架制成；法兰是用于接口连接和密封的部分，通常由铸钢或锻钢制成，密封材料通常采用橡胶、铜垫片等；疏水阀和减压阀则是用于排出液体和控制压力的部分，通常由铜、钢等材料制成。

二、压力容器的性能压力容器具有多种性能指标，其中最重要的包括使用压力、使用温度、容积等。

使用压力是指容器能够承受的最大工作压力，根据使用压力的不同，压力容器分为低压容器、中压容器和高压容器三种，低压容器一般使用压力不超过0.1MPa，中压容器使用压力为0.1~10MPa，高压容器使用压力超过10MPa。

使用温度是指容器所处的温度范围，根据不同介质的蒸发压力和温度范围确定，一般为-20~200℃。

容积是指所保存介质的容积大小，根据实际需求而定，一般从几升到几百万升不等。

三、压力容器的使用压力容器的使用需要严格遵守国家的法律法规和行业标准，同时也需要根据实际情况制定详细的安全管理制度和操作规程。

在容器使用过程中，需要注意以下几点：1.定期检查容器的外观和内部结构，确保容器无损伤、无泄露、无裂纹等异常情况。

2.严格控制容器内部压力和温度，避免超压或过热引起的安全事故。

3.对容器内所储存的介质进行科学合理管理，防止介质变质、腐蚀等影响容器使用寿命和安全性的问题。

4.遵守容器操作规程，确保安全装置齐全、运行正常，禁止在容器内进行任何异常操作。

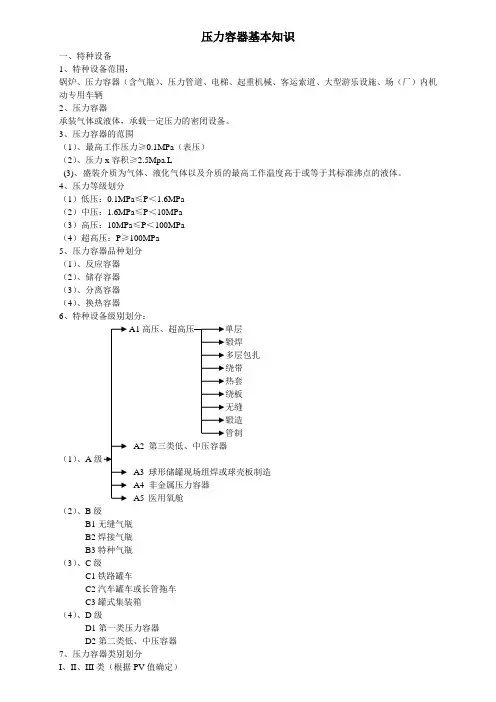

压力容器基本知识一、特种设备1、特种设备范围：锅炉、压力容器（含气瓶）、压力管道、电梯、起重机械、客运索道、大型游乐设施、场（厂）内机动专用车辆2、压力容器承装气体或液体，承载一定压力的密闭设备。

3、压力容器的范围（1）、最高工作压力≥0.1MPa（表压）（2）、压力x容积≥2.5Mpa.L(3)、盛装介质为气体、液化气体以及介质的最高工作温度高于或等于其标准沸点的液体。

4、压力等级划分（1）低压：0.1MPa≤P＜1.6MPa（2）中压：1.6MPa≤P＜10MPa（3）高压：10MPa≤P＜100MPa（4）超高压：P≥100MPa5、压力容器品种划分（1）、反应容器（2）、储存容器（3）、分离容器（4）、换热容器6、特种设备级别划分：A1A2 第三类低、中压容器（1）、AA3 球形储罐现场组焊或球壳板制造A4 非金属压力容器A5 医用氧舱（2）、B级B1无缝气瓶B2焊接气瓶B3特种气瓶（3）、C级C1铁路罐车C2汽车罐车或长管拖车C3罐式集装箱（4）、D级D1第一类压力容器D2第二类低、中压容器7、压力容器类别划分I、II、III类（根据PV值确定）8、特种设备的设计、制造、安装、改造、维修等国家采取许可证制度。

二、压力容器制造许可条件1、基本条件——法人、注册登记、场地、人员（技术人员、特种设备作业人员——承压焊、无损检测人员）、设备2、专项条件——根据许可级别，要求最低能力，如卷板机能力、压力机能力、起吊能力等3、质量体系建立——手册、程序文件、工艺守则、质控责任人等三、压力容器设计、制造法规与标准特种设备法规体系框架法律——行政法规——行政规章（部门规章）——安全技术规范——引用标准1、法律《中华人民共和国产品质量法》《中华人民共和国计量法》《中华人民共和国刑法》2、行政法规《特种设备安全监察条例》《特种设备地方性法规》3、行政规章《锅炉压力容器制造监督管理办法》4、安全技术规范TSG Z0004《特种设备制造、安装、改造、维修质量保证体系基本要求》TSG Z0005《特种设备制造、安装、改造、维修许可鉴定评审细则》TSG R1001《压力容器压力管道设计许可规则》TSG R0004《固定式压力容器安全技术监察规程》5、引用标准（1）、压力容器材料标准板材、管材、棒材、锻件、焊材（碳钢、低合金钢、高合金钢、有色金属等）如：GB713-2008《锅炉和压力容器用钢》GB／Ｔ3531-2008《低温压力容器用低合金钢钢板》GB／Ｔ5117、5118碳钢、低合金钢焊条等（2）压力容器设计制造标准如：GB150、GB151、GB12337、JB4732、JB/T4710、JB/T4731等（3）试验方法标准如：GB228、GB232、JB/T4730（无损检测）等四、压力容器重要性1、设备使用场合：（1）、温度——从深冷到高温（2）、压力——从真空到高压、超高压（3）、介质——极度、高度危害、易燃易爆、腐蚀等设备大型化、结构日趋复杂、工作条件越来越苛刻，一旦发生事故，后果不堪设想；这些条件不但在设备结构、材料、设计技术方面，而且在制造技术和使用管理方面都提出了更加苛刻的、同时也应该是更加安全的要求。

压力容器的基础知识一、压力容器：工农业生产及人民生活中广泛使用的承载一定压力载荷的密封容器。

承压容器很多，但易造成事故且危害性较大的只是一部分。

《条例》规定：压力容器，是指盛装气体或者液体，承载一定压力载荷的密闭设备，其范围规定为最高工作压力大于或者等于0.1MPa(表压)，且压力与容积的乘积大于或者等于2.5MPa/L的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器；盛装公称工作压力大于或者等于0.2MPa(表压)，且压力与容积的乘积大于或者等于1.0MPa/L的气体、液化气体标准沸点等于或者低于60℃液体的气瓶、氧舱等。

《容规》规定：具有下列条件才能划入压力容器1.最高工作压力（PW）≥0.1Mpa(不含液体压力下同);2.内直径（非圆形截面指其最大尺寸）大于或等于0.15m，且容积（V）大于或等于0.025m3;3.盛装介质为气体、液化气体和最高工作温度高于或等于标准沸点的液体。

二、压力容器的特点1.由于压力容器的压力源具有动态性质，所以潜伏着超过额定压力而引起爆炸的可能性，有三种情况：(a)压缩机和蒸汽锅炉的超压引起爆炸；(b)伴有化学反应的压力容器反应中超压(c)一般压力容器受环境温度影响升温升压引起爆炸。

2.压力容器中介质复杂：一旦爆炸，社会影响面大，甚至严重的影响社会的安定。

3.压力容器运行状况是相对静止的，但内部储存有巨大能量，事故具有隐蔽性和突发性.三、压力容器的压力来源。

压力容器的压力来源可以来自两个方面，一是气体的压力在容器外产生（增大）的，另一种是气体的压力是在容器内产生（增大）的。

(1)气体的压力在容器外产生（增大）的压力源一般来自二个设备：a.压力产生于气体的压缩机。

工作介质为压缩气体的容器，压力由压缩机对气体的压缩而产生的，例如贮气罐、油分离器等，这些容器承受的压力取决于压缩机出口的压力。

b.压力产生于蒸汽锅炉。

工作介质为蒸汽的压力容器，如蒸汽加热器、蒸发器、夹套容器加热的夹套等，它们的压力来源于蒸汽锅炉，压力的大小取决于锅炉的出汽压力.有时候压力容器所需要的蒸汽压力小于锅炉的出汽压力，则在容器的进口管上装设减压阀，调整减压阀即可以得到容器所需要的蒸汽压力.(2)在容器内产生（增加）的气体压力，在压力容器内气体压力一般是二个原因形成的。
