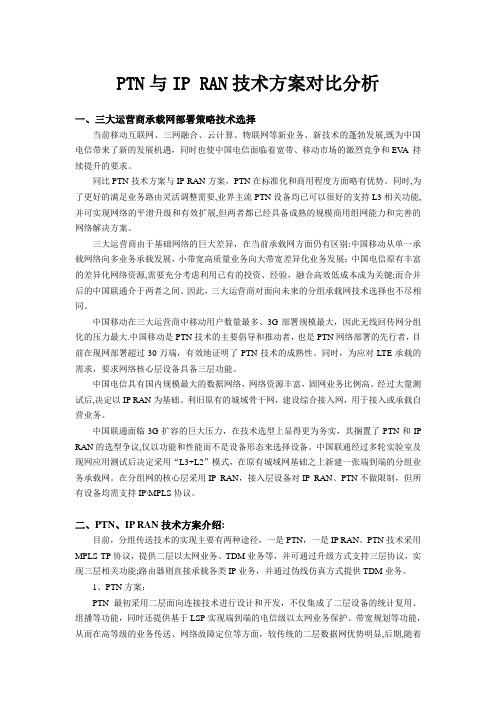

PTN与IP RAN技术方案对比分析一、三大运营商承载网部署策略技术选择当前移动互联网、三网融合、云计算、物联网等新业务、新技术的蓬勃发展,既为中国电信带来了新的发展机遇，同时也使中国电信面临着宽带、移动市场的激烈竞争和EV A 持续提升的要求。

同比PTN技术方案与IP RAN方案，PTN在标准化和商用程度方面略有优势。

同时,为了更好的满足业务路由灵活调整需要,业界主流PTN设备均已可以很好的支持L3相关功能,并可实现网络的平滑升级和有效扩展,但两者都已经具备成熟的规模商用组网能力和完善的网络解决方案。

三大运营商由于基础网络的巨大差异，在当前承载网方面仍有区别:中国移动从单一承载网络向多业务承载发展，小带宽高质量业务向大带宽差异化业务发展；中国电信原有丰富的差异化网络资源,需要充分考虑利用已有的投资、经验，融合高效低成本成为关键;而合并后的中国联通介于两者之间。

因此，三大运营商对面向未来的分组承载网技术选择也不尽相同。

中国移动在三大运营商中移动用户数量最多、3G部署规模最大，因此无线回传网分组化的压力最大.中国移动是PTN技术的主要倡导和推动者，也是PTN网络部署的先行者，目前在现网部署超过30万端，有效地证明了PTN技术的成熟性。

同时，为应对LTE承载的需求，要求网络核心层设备具备三层功能。

中国电信具有国内规模最大的数据网络，网络资源丰富，固网业务比例高。

经过大量测试后,决定以IP RAN为基础、利旧原有的城域骨干网，建设综合接入网，用于接入或承载自营业务。

中国联通面临3G扩容的巨大压力，在技术选型上显得更为务实，其搁置了PTN和IP RAN的选型争议,仅以功能和性能而不是设备形态来选择设备。

中国联通经过多轮实验室及现网应用测试后决定采用“L3+L2”模式，在原有城域网基础之上新建一张端到端的分组业务承载网。

在分组网的核心层采用IP RAN，接入层设备对IP RAN、PTN不做限制，但所有设备均需支持IP\MPLS协议。

IPRAN技术原理介绍1.技术起源RAN的传统传输方式：RAN传输新需求:1.1I PRAN概述IPRAN网络架构：2.IPRAN协议栈2.1I u-cs接口IP传输协议栈Iu-ps接口IP传输协议栈Iu-r接口IP传输协议栈Iub接口IP传输协议栈3.IPRAN组网不同的Iub接口组网：4.IPRAN与PTN的区别IPRAN是用的L3+L2的技术，在核心汇聚层用L3VPN在接入层用的是L2VPN。

这个技术偏向路由器属于2/3层的设备。

在核心层主流用ISIS协议，接入层用OSPF协议。

业务采用多段伪线的方式。

其倒换机制比PTN丰富安全，但存在路由重优化的时间缺陷。

PTN用的L2VPN技术，属于2层设备。

配置采用点到点业务配置方法，保护是基于隧道的保护方式。

传统IPRAN/PTN设备定义：长期以来，PTN阵营和IPRAN阵营互相诋毁，相互攻击对方的弱点。

如果从应用的角度来说，技术的优劣是次要的，关键是要找到最适合自己业务特征的技术，方便业务开展和维护。

传统IPRAN/PTN设备定义IPRAN/PTN原理比较长期以来，PTN阵营和IPRAN阵营互相诋毁，相互攻击对方的弱点。

如果从应用的角度来说，技术的优劣是次要的，关键是要找到最适合自己业务特征的技术，方便业务开展和维护。

传统IPRAN/PTN设备定义IPRAN/PTN原理比较面向连接的技术静态组网，需人工配置，无法自动调整非面向连接的技术动态组网，无需人工配置，网络可以自动调整接口类型低速接口：E1TDM接口：STM-1/4/16以太接口：FE、GE、10GEATM接口：STM-1、STM-4、STM-16低速接口：E1TDM接口：STM-1/4/-16以太接口：FE/GE/10GE、40G、100GATM接口：STM-1、STM-4、STM-16IPRAN对PTN的攻击点1.IPRAN设备安全性优于PTN：经过复杂Internet网络的洗礼，路由器具备更为丰富的设备安全防护特性2.PTN与现有IP、MSTP网络互通时，业务无法端到端建立3.PTN端到端必须用同一厂家设备，网络扩容、优化受限4.IPRAN是分组传送技术发展方向标准化方面：T-MPLS已终止，MPLS-TP发布延迟产业链：支持IPRAN的设备制造商比PTN多互通性：IPRAN标准化程度高，互通良好；PTN设备间无法互通应用：IPRAN在全球综合承载广泛应用；PTN适合纯移动回传；PTN对IPRAN的攻击点1.缺乏快速可靠的网络保护和OAM故障检测机制，网络监控困难。

IPRAN技术原理介绍1.技术起源RAN的传统传输方式：RAN传输新需求：1.1IP RAN概述IP RAN网络架构：2.I P RAN协议栈2.1Iu-cs接口IP传输协议栈Iu—ps接口IP传输协议栈Iu-r接口IP传输协议栈Iub接口IP传输协议栈3.I P RAN组网不同的Iub接口组网:4.I P RAN与PTN的区别IP RAN是用的L3+L2的技术，在核心汇聚层用L3VPN 在接入层用的是L2VPN。

这个技术偏向路由器属于2/3层的设备。

在核心层主流用ISIS协议,接入层用OSPF协议。

业务采用多段伪线的方式。

其倒换机制比PTN丰富安全，但存在路由重优化的时间缺陷。

PTN用的L2VPN技术，属于2层设备。

配置采用点到点业务配置方法，保护是基于隧道的保护方式。

传统IP RAN/PTN设备定义：长期以来，PTN阵营和IP RAN阵营互相诋毁，相互攻击对方的弱点.如果从应用的角度来说，技术的优劣是次要的，关键是要找到最适合自己业务特征的技术，方便业务开展和维护.传统IP RAN/PTN设备定义IP RAN/PTN原理比较长期以来,PTN阵营和IP RAN阵营互相诋毁，相互攻击对方的弱点.如果从应用的角度来说，技术的优劣是次要的，关键是要找到最适合自己业务特征的技术，方便业务开展和维护。

传统IP RAN/PTN设备定义IP RAN/PTN原理比较IP RAN对PTN的攻击点1.IP RAN设备安全性优于PTN：经过复杂Internet网络的洗礼,路由器具备更为丰富的设备安全防护特性2.PTN与现有IP、MSTP网络互通时，业务无法端到端建立3.PTN端到端必须用同一厂家设备，网络扩容、优化受限4.IP RAN是分组传送技术发展方向•标准化方面：T—MPLS已终止，MPLS-TP发布延迟•产业链：支持IP RAN的设备制造商比PTN多•互通性：IP RAN标准化程度高,互通良好；PTN设备间无法互通•应用：IP RAN在全球综合承载广泛应用；PTN适合纯移动回传;PTN对IP RAN的攻击点1.缺乏快速可靠的网络保护和OAM故障检测机制,网络监控困难。

IPRAN承载方案及保护方式技术探讨王诺【摘要】IP RAN综合承载网基于IP/MPLS技术，能提供灵活多样的承载方式，并保证各种业务的接入和传送，文章对IP RAN业务承载方式及各种保护技术进行分析探讨。

【期刊名称】《电子制作》【年(卷),期】2014(000)012【总页数】1页(P121-121)【关键词】IP/MPLS;L2/L3;VPN BFD;VPN FRR;VRRP【作者】王诺【作者单位】广东南方电信规划咨询设计院有限公司广东汕头 515041【正文语种】中文传统的移动运营商的基站回传网络是基于TDM/SDH建成的，但是随着3G和LTE等业务的部署与发展，数据业务已成为承载主体，网络IP化是网络发展的趋势，现有的SDH传统的TDM独享管道的承载技术从带宽、灵活性等方面都制约业务的发展。

基于IP/MPLS技术的IP RAN综合承载网建设正在全面铺开，IP RAN综合承载网能够提供更高的带宽资源，满足数据爆炸式增长需求，同时具备良好的可靠性。

IPRAN的承载方式及保护机制一直是业内关注的重点。

IPRAN典型承载方案主要有E2E VPN、Hierarchy VPN、Mixed VPN及Native IP+L3VPN等。

1.1 E2E VPNE2E VPN（Edge to Edge VPN），为端到端的VPN。

该承载模式下TDM业务采用E2E PWE3伪线仿真，Ethernet业务采用E2E L3VPN。

随着基站IP化，三层逐渐到边缘，采用E2E方案业务部署简单、清晰，技术成熟，有完善的IETF标准。

适用于网络规模较小的情形。

1.2 Hierarchy VPN在传统端到端L3VPN的基础上进行了适当优化，将汇聚路由器设为“第二级RR”，接入路由器与汇聚路由器建立BGP会话，来缓解核心侧设备压力，HVPN 解决了传统端到端L3VPN的扩展性问题，保证了低端设备与高端设备共同组大网的能力。

1.3 Mixed VPN该方案接入层采用L2VPN（PWE3）承载技术，汇聚层采用L3VPN承载技术。

IP RAN网络解决方案概览华为技术有限公司目录1 RAN网络的历史演进....................................... 1-11.1 RAN网络的发展............................................... 1-11.2 IP RAN网络概况.............................................. 1-21.2.1 IP RAN网络的出现........................................ 1-21.2.2 IP RAN网络的传送需求.................................... 1-31.2.3 IP RAN网络的组网形式.................................... 1-51.2.4 我司IP RAN网络的设备演进 ................................ 1-82 IP RAN网络解决方案概况................................. 2-112.1 我司IP RAN网络解决方案简介 .................................. 2-113 无线业务需求与IP RAN网络规划设计 ........................ 3-133.1 概述....................................................... 3-133.2 无线业务需求................................................ 3-153.2.1 业务QOS和可靠性 ....................................... 3-153.2.2 流量模型............................................... 3-173.2.3 业务带宽............................................... 3-183.2.4 时间要求............................................... 3-183.2.5 业务安全............................................... 3-193.2.6 业务广覆盖............................................. 3-203.3 物理网络规划设计............................................. 3-203.3.1 设备选型............................................... 3-203.3.2 物理拓扑设计 ........................................... 3-203.4 逻辑网络规划设计............................................. 3-223.4.1 设备/链路/逻辑通道的命名规范.............................. 3-223.4.2 带宽规划............................................... 3-233.4.3 VLAN规划.............................................. 3-24 3.4.4 IP规划................................................ 3-29 3.4.5 IGP路由规划........................................... 3-30 3.4.6 BGP路由规划........................................... 3-37 3.4.7 MPLS规划.............................................. 3-40 3.4.8 VPN规划............................................... 3-44 3.4.9 可靠性规划............................................. 3-52 3.4.10 QOS规划.............................................. 3-61 3.4.11 时钟规划.............................................. 3-68 3.4.12 OAM规划.............................................. 3-76 3.4.13 网络DCN规划.......................................... 3-781 RAN网络的历史演进1.1 RAN网络的发展移动承载网，又名RAN（Radio Access Network），指的是承载从基站到基站控制器之间网络流量的网络。

浅谈IPRAN承载网的可靠性技术作者：吕晓明来源：《中国新通信》2014年第17期一、可靠性概述随着无线网络从2G→3G→4G的演变，传统的承载网技术已无法满足无线网络的带宽需求，所以新技术的承载网随着业务需求的推进也逐渐应运而生。

随着新技术的承载网的建设使用，相对于原传统承载网（SDH）的IPRAN网络的可靠性也被越来越关注。

电信级运营网络对可靠性需求可分为三个层面：设备可靠性、网络可靠性和业务可靠性。

在承载网中，网络和设备的可用性要求达到99.999%（这相当于设备在一年的连续运行中，因各种可能原因造成停机维护的时间少于5分钟），高可靠性是电信运营商网络建设和网络运营的基本要求。

IPRAN承载网定位于综合承载，实现2G、3G、LTE移动业务、固定业务的综合接入，业务的多样化使得网络承载技术变得错综复杂，对网络的高可靠性要求成为必然。

LTE业务对时延要求更加严格，对于LTE承载网——IPRAN网络来说，无法控制无线侧和核心网侧的时延，只能控制承载网络的时延，如何保证LTE业务时延满足要求关系到LTE 业务是否能够正常运营，可靠性部署势在必行。

对于应用层来说，TCP的滑动窗口和其三次握手接收数据确认机制，导致TCP 连接的吞吐量与端到端时延成反比。

当TCP传输路径发生故障时，TCP启用重传机制，如果长时间得不到倒换路径，会导致连接中断。

LTE时代数据业务激增，网络设备提供的端口从GE到10GE、100GE不断增加，当数据速率到Gbit数量级时，长时间不能切换代表着大量数据的丢失，对于语音、视频等业务来说，这几乎是致命的。

可靠性技术可以分为快速检测和保护倒换技术两个方面来进行部署，二者相辅相成共同为网络高可靠性提供保证。

二、IPRAN网可靠性技术2.1 IPRAN承载网可靠性技术中国电信的LTE承载网目前主要采用IPRAN的承载方式（即PW+L3VPN），只是非省会城市需要途径CN2省干网络到省会或者大区的EPC机房落地业务。
