第十六章 电压 电阻 单元总结(解析版)-2021-2022学年九年级物理上册(人教版)

九年级物理全册第十六章电压电阻基础知识点归纳总结单选题1、如图所示，闭合开关后，将导线夹子在电阻丝上向右滑动时，观察到小灯泡的亮度变暗，说明影响导体电阻的大小的因素是导体的（）A．材料B．横截面积C．长度D．温度答案：C闭合开关后，将导线夹子在电阻丝上向右滑动时，ab接入电路中的长度变大，观察到小灯泡的亮度变暗，这可知，电路中的总电阻变大，即ab接入电路中的电阻变大，这说明影响说明电路中的电流变小了，根据I=UR导体电阻的大小的因素是导体的长度，故C符合题意，ABD不符合题意。

故选C。

2、下列说法正确的是（）A．电压是使电荷定向移动形成电流的原因B．摩擦起电的本质是创造了新的电荷C．金属导体中，自由电子定向运动的方向，就是电流的方向D．小灯泡不接入电路时，通过的电流为零，小灯泡的电阻也为零答案：AA．电压的作用是形成电流，即电压使电荷发生定向移动，故A正确；B．摩擦起电是电荷的转移，从一个物体移动到另一个物体，电荷没有减少，也没有增加，故B错误；C．正电荷定向移动的方向规定为电流方向，所以金属导体中自由电子定向移动方向与电流方向相反，故C错误；D．电阻是导体的属性，与电流的有无无关，所以没有电流时，小灯泡的电阻也不为0，故D错误。

故选A。

3、下列对生活中一些物理量的估计，最接近实际值的是（）A．一节干电池的电压约为6VB．我国家庭电器正常工作时电压一般为220VC．家庭房间灯泡工作时的电流约为4AD．空调工作时的电流约为0.2A答案：BA．一节干电池的电压约为1.5V，故A不符合题意；B．我国家庭电器正常工作时电压一般为220V，故B符合题意；C．家庭房间灯泡工作时的电流约为0.2A，故C不符合题意；D．空调工作时的电流约为5A，故D不符合题意。

故选B。

4、如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）A．B．C．D．答案：AA．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法正确，故A正确；B．图中，电压表接在电源两端，电压表始终测电源电压（即两灯串联的总电压），电压表正负接线柱接法正确，故B错误；C．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法错误，故C错误；D．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法错误，故D错误。

2021-2021人教版九年级物理第十六章第三节电阻一、单选题（共10题；共20分）1.一段导线均匀拉长为原来的2倍，则导线的电阻将（）A. 是原导线电阻的2倍B. 是原导线电阻的C. 是原导线电阻的4倍D. 是原导线电阻的2.下列说法正确的是（）A. 导体两端电压为零时，导体电阻消失B. 导体的电阻越大，通过它的电流越小C. 通过导体的电流越大，说明导体的电阻越小D. 导体的电阻越大，它对电流的阻碍作用越大3.给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：（1）导体的电阻跟它的横截面积的关系；（2）导体的电阻跟它的长度的关系；（3）导体的电阻跟它的材料关系。

由上述实验器材，可以完成的研究课题是（）A. 只有（1）B. （2）C. （1）和（2）D. （1）、（2）和（3）4.一根长1m的导线，电阻为R。

先把它剪去一半，再将剩下的一半拉长到1m，此时它的电阻( )A. 大于RB. 等于RC. 小于RD. 因条件不足，无法判断其变化5.为了研究电阻的大小是否与长度有关，采用了如图所示的电路，其中，AC和DF分别为直径与长度均相同的铜导线和镍铬合金线，B和E分别为AC和DF的中点．在对比研究时，下列选择正确的是（）A. 第一次接入AB，第二次接入DEB. 第一次接入DE，第二次接入ACC. 第一次接入AB，第二次接入DFD. 第一次接入DE，第二次接入DF6.把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是（）A. 当它们材料、粗细都相同时，甲线长乙线短B. 当它们材料、长度都相同时，甲线粗乙线细C. 当它们长度、粗细都相同时，两线的材料一定不同D. 甲、乙两电阻线的材料、长短、粗细不可能完全相同7.关于导体的电阻大小，下列说法中正确的是（）A. 相同条件下，导体的电阻跟它的长度有关B. 相同条件下，导体的电阻跟它的材料无关C. 同一导体两端的电压越大，它的电阻越小D. 通过同一导体的电流越小，它的电阻越大8.在国际单位制中，电阻的单位是（）A. 安培B. 伏特C. 焦耳D. 欧姆9.用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法中正确是（）A. 当导体两端的电压或通过导体的电流为零时，导体的电阻为零B. 当导体被均匀拉长至原来二倍时，它的电阻增大为原来二倍C. 电阻是导体本身的一种性质，所以温度无论如何变化，它的电阻也不可能变为零D. 电阻是导体本身的一种性质，与电压和电流无关10.给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一个电流表、一个滑动变阻器、一个开关、若干带有导线夹的导线，现需要研究的问题有：①导体的电阻跟导体的横截面积是否有关；②导体的电阻跟导体的长度是否有关；③导体的电阻跟导体的材料是否有关．利用上述实验器材，可以完成的研究问题是（）A. 只有①B. 只有②C. ①和②D. ①②和③二、填空题（共5题；共13分）11.人的双手间在干燥时的电阻约为5000Ω=________MΩ．人双手在潮湿的电阻约为800Ω，这说明人双手间电阻的大小与________程度有关．12.如图所示的实物电路中，AB部分为金属电阻丝。

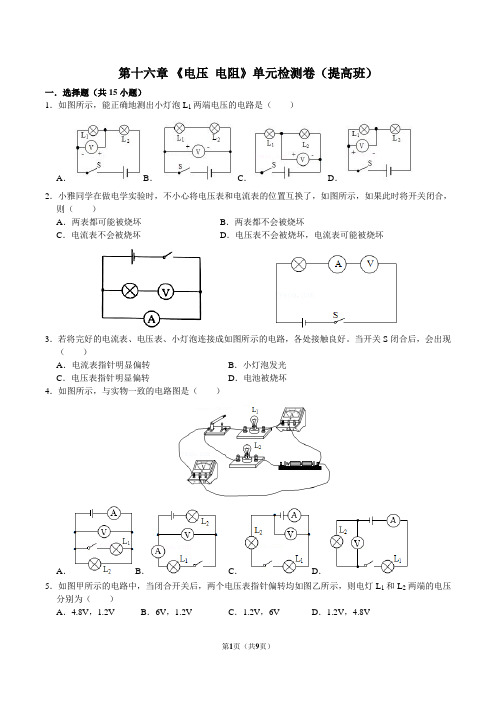

第十六章《电压电阻》单元检测卷（提高班）一．选择题（共15小题）1．如图所示，能正确地测出小灯泡L1两端电压的电路是（）A．B． C．D．2．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表不会被烧坏D．电压表不会被烧坏，电流表可能被烧坏3．若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。

当开关S闭合后，会出现（）A．电流表指针明显偏转B．小灯泡发光C．电压表指针明显偏转D．电池被烧坏4．如图所示，与实物一致的电路图是（）A．B．C．D．5．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V6．如图所示的电路中，闭合开关，电压表V1的示数是7V，电压表V2的示数为9V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（）A．9V B．10V C．11V D．12V7．如图的电路，闭合开关，电路正常工作，图中电流表A1、A2、A3、A4对应的示数为I1、I2、I3、I4，电压表V1、V2、V3、V4对应的示数为U1、U2、U3、U4．下列说法正确的是（）A．I1＜I2，I3＝I4，U1＝U2，U3＞U4B．I1＝I2，I3＝I4，U1＝U2，U3＝U4C．I1＝I2，I3＜I4，U1＜U2，U3＝U4D．I1＜I2，I3＜I4，U1＝U2，U3＝U48．如图所示，电源电压恒定。

当开关S1断开，S2闭合时，电压表的示数如甲图所示；当开关S1闭合，S2断开时，电压表的示数如乙图所示，则灯L1、L2两端的电压分别为（）A．3.5V 8.5V B．8.5V 3.5V C．3.5V 5.0V D．5.0V 3.5V9．关于导体的电阻，下列说法中正确的是（）A．导体导电说明它对电流没有任何阻碍作用B．导体的电阻越大，说明它对电流的阻碍作用越小C．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关D．导体的电阻由它两端的电压和通过的电流决定10．一段1m长的电阻丝，下列做法能使它的电阻增大的是（）A．对折B．长度拉伸为原来的2倍C．剪掉一半D．外表涂上绝缘材料11．为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小。

九年级物理全册第十六章电压电阻知识点归纳总结(精华版)单选题1、利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12L c=12L d，横截面积关系为Sa=Sb=Sc=12S d，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。

将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（）A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系答案：Aa、b、c、d四根合金丝，a、c、d均为镍铬合金丝，b为锰铜合金丝，长度关系为L a=L b=12L c=12L d横截面积关系为S a=S b=S c=12S dA．选用a和b进行实验，a和b长度相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟导体材料的关系，故A正确；B．选用c和d进行实验，c和d长度相同，横截面不相同，材料相同，因此根据控制变量法，可以探究导体电阻跟导体横截面的关系，故B错误；C．选用a和c进行实验，a和c长度不相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟长度的关系，故C错误；D．选用b和d进行实验，b和d长度不相同，横截面不相同，材料不同，有多个变量，无法得出结果，故D 错误。

故选A。

2、如图所示是某同学探究串联电路的电压规律所连接的电路。

闭合开关后，发现小灯泡L1不发光，但小灯泡L2正常发光，且电压表有示数。

下列说法正确的是（）A．电压表测量的是小灯泡L2两端的电压B．小灯泡L1不发光可能是小灯泡L1断路C．将导线①的左端改接到a接线柱，闭合开关后电压表会被短路D．要测量L1两端的电压，可以直接将导线②的上端改接到a接线柱答案：AA．由图可知，两个灯泡串联，电压表和L2并联，电压表测量L2两端的电压，故A正确；B．如果小灯泡L1断路，整个电路断路，小灯泡L2不能发光，电压表的示数为零，故B错误；C．小灯泡L1不发光，但小灯泡L2正常发光，电压表有示数，说明电路是通路，可能灯泡L1短路，此时电压表测量电源电压，将导线①的左端改接到a接线柱，电压表测量电源电压，电压表不会被短路，故C错误；D．要测量L1两端的电压，可以直接将导线②的上端改接到a接线柱，会使电流从电压表的负接线柱流入，正接线柱流出，电压表的指针向左偏，故D错误。

通用版初中物理九年级物理全册第十六章电压电阻知识点总结全面整理单选题1、如图，电源电压不变。

闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。

排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（）A．灯泡不亮是因为滑动变阻器阻值过大B．灯泡不亮是因为灯泡短路C．排除故障后，滑片P向左移动，灯泡变暗D．排除故障后，滑片P向左移动，电流表和电压表示数均变大答案：DAB．灯泡不亮且电流表无示数，电压表等于电源电压，所以电路中的故障类型是断路，故AB错误；CD．由图可知，滑片向左移动，滑动变阻器接入电路中的阻值变小，电路中的总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大，灯泡变亮；根据串联电路分压规律可知，小灯泡两端电压变大，电压表示数变大，故C错误，D正确。

故选D。

2、小明测量不同型号铅笔在纸上涂划所得线条的电阻，实验步骤如下：(1)用铅笔在纸上画出两段长为15cm的线条，在其中一段线条上重复涂划3次，另一段6次；(2)换用不同型号铅笔重复(1)的操作，得到多组等长等宽的线条如图；(3)测出每段线条两端的电阻记录在表中。

根据实验数据，可推测电阻最小的是（）A．①B．②C．③D．④答案：D由表格数据可知，重复涂划次数相同时，铅笔的含碳量越高则电阻越小，铅笔的含碳量相同时，重复涂划次数越多则电阻越小，故电阻最小的是④。

故选D。

3、图所示的电路中，电阻阻值R1<R2。

开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。

下列判断正确的是（）A．U1>U2B．U1<U2C．I1>I2D．I1=I2答案：CAB．由图可知，两电阻并联，根据并联电路电压特点可知，U1=U2，故AB错误；CD．两电阻两端的电压相等，I1R1=I2R2，由于R1<R2，所以I1>I2，故C正确，D错误。

故选C。

4、如图所示，电源电压保持不变，闭合开关S，灯泡不亮，电流表有示数，电压表没有示数。

通用版初中物理九年级物理全册第十六章电压电阻重点归纳笔记单选题1、如图所示，闭合开关后，将导线夹子在电阻丝上向右滑动时，观察到小灯泡的亮度变暗，说明影响导体电阻的大小的因素是导体的（）A．材料B．横截面积C．长度D．温度答案：C闭合开关后，将导线夹子在电阻丝上向右滑动时，ab接入电路中的长度变大，观察到小灯泡的亮度变暗，这说明电路中的电流变小了，根据I=U可知，电路中的总电阻变大，即ab接入电路中的电阻变大，这说明影响导体R电阻的大小的因素是导体的长度，故C符合题意，ABD不符合题意。

故选C。

2、小华用如图所示电路“探究串联电路电压特点”，电源电压3V保持不变，闭合开关，电压表示数为2V，则下列说法正确的是（）A．灯L1两端电压是2VB．灯L2两端电压是2VC．电源外部自由电子移动的方向是从A到DD．将导线a从接线柱A换接到C可测灯L2两端电压答案：AA．根据去源法可知，电压表将电路分为两部分，电压表测量不含电源的那一部分，故电压表测量灯泡L1，故灯L1两端电压是2V，故A正确；B．电压表测量灯泡L1，灯L1两端电压是2V，电源电压为3V，则小灯泡L2的电压为U2=U−U1=3V-2V=1V故B错误；C．电流的方向是电源外部，从电池的正极出发，回到负极，即从A到D，而电源外部自由电子移动的方向是从D到A，故C错误；D．将导线a从接线柱A换接到C，电压表正负接线柱接反了，无法测量灯泡L2的电压，故D错误。

故选A。

3、如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路答案：BA．若L1短路，电路中有电流，电流表有示数，L2亮，电压表测导线两端的电压，而导线两端的电压为0，即电压表无示数，与题意不符，故A不符合题意；B．若L1断路，电路中无电流，电流表无示数，电压表能接到电源两端测电源电压，故电压表有示数且接近电源电压，与题意相符，故B符合题意；C．若L2短路，电路中有电流，电流表有示数，L1亮，电压表测电源电压，有示数，与题意不符，故C不符合题意；D．若L2断路，电路中无电流，电流表无示数，电压表不能接到电源两端测电源电压，故电压表无示数，与题意相符，故D不符合题意。

初中物理试卷十六章填空题一、填空题1.（2021·阜新）如图所示的电路中，闭合开关S后，两灯均发光，则甲是________表，乙是________表（均选填“电流”或“电压”）2.（2021·贵港）贵港很多“村村通”的道路两旁都安装有如图所示的太阳能LED照明路灯。

它主要由太阳能电池板、LED灯头等部件构成。

LED是一种发光二极管，是由________材料制成（选填“导体”、“半导体”或“绝缘体”），通过电流能够发光，可以把电能直接转化成________能。

3.（2021·贺州）如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压________V。

4.（2021·贺州）如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的________（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的________来改变电阻的大小。

5.（2021·绥化）导体的电阻除了与导体的长度、横截面积和温度有关外，还与________有关。

科学家发现，某些物质在很低的温度时电阻就变成了0，这就是超导现象，超导现象最直接的应用之一是制造________。

（选填“电热丝”或“输电线”）。

6.（2021·湘西）导体虽然容易导电，但是对电流也有一定的阻碍作用。

影响导体电阻大小的因素有导体温度、材料、________、横截面积。

7.（2021·湘西）如图所示电路图中，电压表测量的是灯泡________两端电压。

8.（2021·长宁模拟）在图示的电路中，电源电压为U0保持不变，R1、R2的阻值均为R0，闭合开关S：（1）示数一定不发生变化的电表是________表（选填“A”、“A1”、“V”）；（2）若一段时间后电路中出现断路故障，有两个电表的示数发生变化，已知故障只发生在电阻R1、R2上，请写出这两个电表变化后的示数及其对应的故障：________9.（2021·青浦模拟）在图示的电路中，电源电压保持不变，电阻R1、R2的阻值相等。

16 电压与电阻16.1 电压一、电压1、电源和电压的作用要让一段电路中产生电流，电路中必须有电源。

电源的作用就是给用电器两端提供电压。

kV）、毫二、电压的测量（1）电压表的构造：如图所示。

（2）电压表的量程：学生用的电压表有三个接线柱，两个量程。

当用“－”和“3”两个接线柱时，量程为0~3V，每一个小格表示。

0.1V；当用“－”和“15”两个接线柱时，量程为0~15V，每一小格表示0.5V。

（3）电压表的使用方法0~3V（4）电压表的读数电压表的读数步骤为：①明确所选电压表的量程；②确定所使用量程的分度值；③由指针所指的位置，读出电压表的示数。

方法技巧：电压表读数口诀：一看接线柱，明确其量程；二看最小格，确定分度值；三看指针处，正视仔细读。

注意：指针指在同一位置时，选用0~15V量程的读数是选用0~3V量程读数的5倍。

因此，若其中一个量程的刻度模糊不清时，可根据另一个量程的刻度进行读数，然后根据两个量程之间的倍数关系来计算被测电压值的大小。

（5）用电压表测量电压实验过程：如图所示，先将电压表接在小灯泡两端，接通电路，读取电压表的示数；再将电压表接在电源两端，接通电路，读取电压表的示数。

实验现象：电压表两次的示数相同。

实验结论：在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。

易误易混警示：“去源法”，16.2所以上述结论也但串联电路中各部分电②当电路中有多各用电器串联时，以上结论仍然成立，表达式为：U=U1+U2+U3+...+Un。

③串联电池组两端的电压等于每节电池两端电压之和。

规律总结：探究串联电路电压的规律时，通常遇到的电路故障现象以及诊断方法如下：（1）连接好电路并闭合开关后，发现仅有一盏灯亮。

（2）连接好电路并闭合开关后，发现两盏灯都不亮。

U1=U2=U3=...=Un=U。

也可能是串联。

例②若通过几个用电器的电流不相等，则这几个用电器一定是并联的。

（2）根据电压的规律分析①若几个用电器两端的电压相等，则这几个用电器可能是串联，也可能是并联。

通用版初中物理九年级物理全册第十六章电压电阻知识点总结归纳完整版单选题1、在如图所示的四个电路中，合上开关，当滑动变阻器的滑片向右移动时，通过灯泡的电流变小，那么下列叙述中正确的是（）A．只可用甲图电路B．用甲图或丁图电路都可以C．只可用乙图电路D．用乙图或丙图电路都可以答案：B据题意可知，滑片P向右移动时，电流变小，则电阻变大，即滑片右移时电阻丝长度增加，说明变阻器电阻丝的左半段接入电路，则一定使用了左下接线柱，故排除乙图；据变阻器的接法是一上一下可知，排除丙图，则甲图和丁图是正确的。

故ACD错误，B正确。

故选B。

2、如图所示，电源电压不变，闭合开关S，电压表V1的示数为6V，电压表V2的示数为2V。

下列说法中正确的是（）A．L1两端电压为2VB．电源两端电压为4VC．断开开关，只将电压表V2换成电流表，则L1与L2串联D．断开开关，将两个电压表都换成电流表，则L1与L2并联答案：DAB．如图所示，电源电压不变，闭合开关S，灯L1和L2串联，电压表V1测电源电压U=6V电压表V2测灯L2两端的电压U2=2V根据串联电路中电压规律可知，灯L1两端的电压U1=U-U2=6V-2V=4V故AB错误；C．断开开关，只将电压表V2换成电流表，灯L2短路，电路中只有L1，是简单电路，故C错误；D．断开开关，将两个电压表都换成电流表，电流表相当于一根导线，则L1与L2并联，电流表A1测灯L2的电流，电流表A2测干路中电流，故D正确。

故选D。

3、两个小灯泡连接在电路中，无法观察到它们是串联还是并联。

闭合开关时，两灯都正常发光。

以下判断正确的是（）A．若灯两端电压都相等，则两灯肯定是并联B．若流过灯的电流相等，则两灯肯定是串联C．若取下一根导线两灯都不亮，则原来两灯肯定是串联D．若取下一灯，另一灯不亮，则原来两灯肯定是串联答案：DA．当两灯并联时，各个灯泡两端电压都相等且等于电源电压，但是当两个完全一样的小灯泡串联时，各个灯泡两端电压也会相等且等于电源电压的一半，所以若灯两端电压都相等，两灯也可能是串联，故A错误；B．若两个完全一样的小灯泡并联时，由于灯泡的电阻相等，两端电压相等，流过灯的电流也相等，所以若流过灯的电流相等，两灯也可能是并联，故B错误；C．在并联电路中，若在干路取下一根导线，两灯都不会亮，所以取下一根导线两灯都不亮，原来两灯也可能是并联，故C错误；D．串联电路是各用电器顺次连接，只有一条闭合回路，若取下一灯，就造成电路断路，另一灯就会不亮，所以若取下一灯，另一灯不亮，则原来两灯肯定是串联，故D正确。

人教版九年级物理第十六章单元测试含答案一、填空题(本题共6小题,每空1分,共13分)1.在农网改造工程中,我们家乡进行了供电线路的改造,改造的内容之就是把电线换成更粗的,使它的电阻变＿＿＿(选填“大”或小”);导体的电阻除了和导体的横截面积有关外,还与导体的＿＿＿(写一种情况)有关。

2.灯L1与灯L2串联,先用电压表测灯L1两端的电压如图所示,在测灯L2两端的电压时,只将电压表接A的一端改接C,这种接法＿＿＿(选填“正确”或“不正确”),原因是＿＿＿3.在如图甲所示的电路中,开关S断开和闭合时,两次电压表指针的偏转如图乙所示。

则电源电压为的电压为＿＿＿V;当开关S断开时,R2两端电压为＿＿＿V4.调节收音机音量的电位器如图所示,有A、B、C三个接线柱,它是通过改变接入电路中＿＿＿来改变电阻的大小;如果将两接线柱接入电路中,顺时针旋转音量旋钮时,发出声音的音量将变大。

关于电位器上电阻丝的材料,应该选用＿＿＿(选填“铜丝”或“镍铬合金丝”)。

5.如图,电压表测量的是＿＿＿(选填“L1”“L2”或“R”)两端的电压;滑动变阻器的滑片向右移动时,灯泡L1的亮度＿＿＿(选填“变亮”“变暗”或“不变”)。

6.如图,两个水果电池组成的“电池组”点亮了发光二极管,发光二极管的主要材料为＿＿＿(选填“导体”“半导体”或“绝缘体”)。

图中发光二极管具有单向导电的性质,电流只能从正极流进,从负极流出,则A、B、C、D四个金属片中相当于电池正极的金属片有＿＿＿二、选择题(本题共8小题,每小题2分,共16分。

第7~12题每小题只有一个选项符合题目要求,第1314题每小题有两个选项符合题目要求,全部选对得2分,选对但不全的得1分,有选错的得0分)7.关于导体的电阻,下列说法正确的是（）A.铜导线电阻比铁导线电阻小B.导体两端的电压为零时,导体的电阻为零C.只增加导体的横截面积,导体的电阻增大D.导体的电阻越小,表示导体对电流的阻碍作用越小8.用电压表分别测量电路中两盏电灯的电压,结果它们两端的电压相等,由此判断两盏电灯的连接方式是（）A.一定是串联B.一定是并联C.串联、并联都有可能D.无法判断9.如图是利用电压表测量并联电路电压的三种接法,下列说法正确的是（）A.a、b的测量结果之和等于c的测量结果B.三种接法的测量结果是一样的C.三种接法的测量结果都不相同D.只有a、b两种接法的测量结果相同10.如图,L是灯泡,且两灯均正常发光,“○”处可以连接电流表、电压表测量电路中的电流、电压,以下说法中正确的是（）A.a为电流表,b为电压表,c为电流表B.a为电压表,b为电压表,c为电流表C.a为电流表,b为电流表,c为电压表D.a为电流表,b为电流表,c为电流表11.如图是一种自动测定油箱内油面高度的装置。
