2020级人教版物理九年级全一册第十六章《电压电阻》测试卷

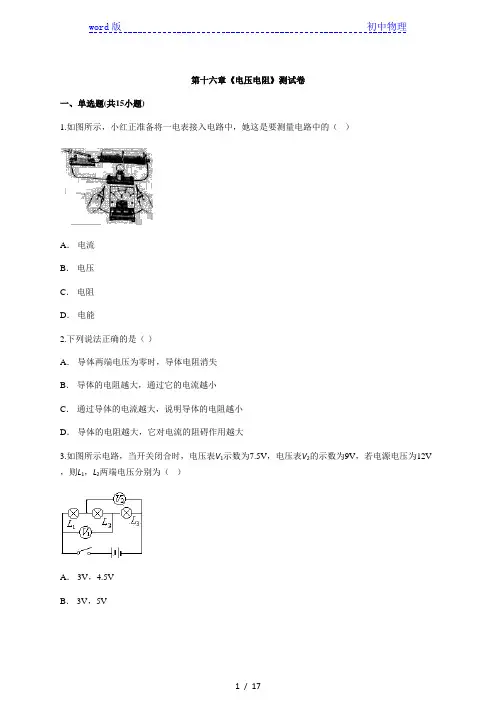

第十六章《电压电阻》测试卷一、单选题(共15小题)1.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（）A．电流B．电压C．电阻D．电能2.下列说法正确的是（）A．导体两端电压为零时，导体电阻消失B．导体的电阻越大，通过它的电流越小C．通过导体的电流越大，说明导体的电阻越小D．导体的电阻越大，它对电流的阻碍作用越大3.如图所示电路，当开关闭合时，电压表V1示数为7.5V，电压表V2的示数为9V，若电源电压为12V ，则L1，L2两端电压分别为（）A． 3V，4.5VB． 3V，5VC． 3V，4VD． 4V，4.5V4.图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A． 8V、2VB． 10V、 2VC． 2V、8VD． 2V、10V5.下列各电路元件中，阻值最大的是（）A．实验室用的短铜导线B．实验室用的小灯泡C．家用普通白炽灯泡D．试电笔中和氖管串联的电阻6.如图所示，电源电压9V，开关S闭合，灯泡L1、L2发光，电压表V2示数为3V，电压表V1示数为（）A． 3VB． 6VC． 4.5VD． 9V7.如图所示，若将电流表与电压表位置互换，当开关S闭合后，造成的后果为（）A．电流表、电压表都会烧坏B．电流表、电压表都不会烧坏C．电压表烧坏，电流表不会烧坏D．电流表会烧坏，电压表不会烧坏8.如图所示，当开关S闭合后，灯L1、L2、L3均发光，下列说法中正确的是（）A．灯L1、L2、L3是串联在电路中的B．甲、丙表是电流表，乙表是电压表C．甲、乙、丙是三只电流表D．乙表测的是灯L2、L3两端的电压之和9.如图所示，关于电流表和电压表的使用方法中正确的是（）A．B．C．D．10.在如图所示的电路中，将L2拧松，闭合开关后，则会观察到（）A． L1继续发光B．电流表仍有示数C．电压表示数接近电源电压D．电压表指针不偏转11.图中要用电压表测量灯L两端的电压，正确的接法是（）A．B．C．D．12.关于电压下列说法错误的是（）A．电压是电路中形成电流的原因B．电源是电路中提供电压的装置C．电路中有电流，则电路中一定有电压D．电路中有电压则电路中一定有电流13.小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是（）A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．利用此装置能探究导体电阻大小和横截面积、长度的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表14.在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得的V示数是3.8V，V1的示数是2.3V，V2的示数应为（）A． 1.5VB． 2.3VC． 3.8VD． 6.1V15.如图所示电路，a、b、c中各有一个是电流表、电压表和灯泡，小灯泡正常发光，下列判断正确的是（）A． a一定是电压表B． b可能是电流表C． c一定是灯泡D． a可能是电流表二、填空题(共3小题)16.如图所示是滑动变阻器连入电路的一种情况，则连入电路的电阻是______ （填“AP”或“BP”）部分；若要使它连入电路的电阻减小，则滑动片P应向______ ．（填“左”或“右”）移动．17.如图所示，要使接入电路的电阻增大，滑动变阻器的滑片P应该向 ______ 端移动．18.电压表的表盘及指针如图所示，若接“0～3V”量程，电压表的读数为______ V；若接“0～15V”量程，表盘上每一小格代表 ______ V．三、实验题(共3小题)19.（1）在做“探究串联电路中的电压规律”实验时，有多个灯泡可供选择，小明把两个灯泡L1、L2串联起来接到电源上，如图1所示．①当分别把电压表正确连接到图中A、B，B、C及A、C两点时，闭合开关S后测得的数据是：UAB=0，UBC=12V，UA C=12V，则该电路的故障可能是 ______ （填字母代号）．A．L1短路 B．L2短路 C．L1断路 D．L2断路②故障排除后，实验正常进行，通过测量得到了下表所示的两组实验数据：分析实验数据，可得出结论： ______（2）在探究“串联电路中的电流特点”时，小成同学连接了如下图所示的电路．在连接电路时，开关应______ ，经检查无误后，闭合开关，灯L1、L2、L3均发光，接着他应该______ ，实验时他记录的实验数据如下表所示，由表1的数据分析可知：______ ．小华同学也做了此实验，记录的实验数据如表2所示，可以看出d处的电流比a、b、c的电流大许多，出现此情况的原因可能是 ______ ．20.小青和小华用如图所示的器材探究串联电路的电压关系，用三节干电池串联作电源，两只小灯泡的规格不同．（1）小青用电压表测L1两端的电压时，直接选用0~3V的量程，小华说这样不行，规范的操作方法应该是先选用 ______ ，如果示数小于3V，再改用0~V的量程测量．（2）他们在测量L2两端的电压时，两灯突然熄灭，电压表示数为0，小刚用电压表测L1两端的电压，示数为电源电压，由此判断L1处的故障是 ______ （选填“短路”或“断路”）．（3）L2是短路还是正常，小华用小灯炮与L1并联，如果L2发光，则L2正常；若L2不发光，则L2___ ___ （选填“短路”或“断路”）．（4）他们排除故障后继续实验，得出了下表所示的一组数据，为了得出串联电路电压关系的普遍规律，他们还应 ______ ．21.（1）小王将一块铜片和一块锌片插入水果中，连成水果电池，如图所示的电路．发现电压表示数为0.6V，金属品中的 ______ 片是水果电池的正极．（2）为了探究水果电池的电压大小与哪些因素有关，请你提出一个合理的猜想：水果电池的电压大小可能与 ______ 有关．四、计算题(共3小题)22.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．23.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A ．试问：通过L1的电流和L2两端的电压分别是多少？24.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？答案解析1.【答案】B【解析】据图可知，此时的电表是电压表，即是用来测量某电路两端电压的仪表，应该并联在电路中，故B 正确使用2.【答案】D【解析】（1）电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积有关，而与导体两端的电压、通过的电流无关，故A、B、C错误；（2）导体的电阻越大，表示它对电流的阻碍作用越大，故D正确．3.【答案】A【解析】由电路图可知，三灯泡串联，电压表V1测L1与L2两端的电压之和，电压表V2测L2与L3两端的电压之和，因串联电路中总电压等于各分电压之和，所以，L1两端的电压：U1=U-UV2=12V-9V=3V，灯L2两端的电压：U2=UV1-U1=7.5V-3V=4.5V．4.【答案】A【解析】（1）由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是15V，电压表V2量程是3V；（2）电压表V1量程是15V，最小分度值是0.5V，由图（b）所示可知，电压表示数U1=10V；电压表V2量程是3V，最小分度值是0.1V，由图（b）所示可知，电压表示数是2.0V；则电阻R2两端的电压U2=U V2=2V，由串联电路特点知，电阻R1两端的电压U1=U V1-U V2=10V-2V=8V．5.【答案】D【解析】因为试电笔接触220V的电压时，有电流通过人体，并且人不会感觉到，而其他选项中元件接入220 V的电路中，人会触电，所以试电笔中和氖管串联的电阻阻值最大．6.【答案】A【解析】由图知，两灯泡串联，电压表V1、V2均测量L2两端的电压，所以V1的示数等于V2的示数等于3V．7.【答案】B【解析】电流表与电压表位置互换后，电压表串联在电路中，电流表与灯并联，因为电压表的电阻无限大，电路中电流很小，所以不会烧坏电流表和电压表．8.【答案】C【解析】因为甲表与电源串联，因此甲为电流表，如果三个灯泡串联，闭合开关后，电流从甲表和灯泡L1直接回到电源负极，因此电路不可能为串联电路，那么三个灯泡一定为并联连接，因此只有当甲、乙和丙都为电流表时，三个灯泡并联．9.【答案】A【解析】（1）电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正极流入，负极流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；（2）电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱与正极相连，负接线柱与负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表．A、此图中是电流表，串联在电路中，且正负接线柱是正确的，故A正确；B、此图中是电流表，相当于导线，所以此时将电流表并联，会发生短路，故B错误；C、此图中是电压表，应该并联在用电器两端，故C错误；D、此图中的电压表虽然并联在用电器两端，但正负接线柱接反了，故D错误．10.【答案】D【解析】由电路图知，两灯泡串联．将L2拧松，闭合开关，电路处于断路状态，则L1不发光，电流表无示数；电压表无法与电源的正负极连通，故电压表没有示数，所以电压表指针不偏转．11.【答案】B【解析】连接电压表时，电流都要从正接线柱入，负接线柱出；电压表与被测用电器并联．A、电压表正负接线柱接反，故A错误；B、电压表与灯L并联，且正负接线柱连接正确，故B正确；C、电压表与灯L串联了，故C错误；D、电压表与灯L串联，且正负接线柱接反了，故D错误．12.【答案】D【解析】A、电压使自由电荷发生定向移动，从而形成电流，故电压是电路中形成电流的原因，故A不符题意；B、电源是电路中提供电压的装置，故B不符题意；C、电压使自由电荷发生定向移动，从而形成电流；故电路中有电流，则电路中一定有电压，故C 不符题意；D、电路中有电压，且是通路，才有电流，故D符合题意.13.【答案】C【解析】A、小灯泡越亮，电路中的电流越大，表示接入的合金丝电阻越小，故A错误；B、利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故B错误；C、利用此装置能探究导体电阻大小和横截面积的关系，长度可以选择其中一根导线，一次全部接入，另一次直接入其中一部分即可，正确；D、为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小．故D错误．14.【答案】A【解析】根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压；由于串联电路两端电压等于各部分电路电压之和，因此V2的示数为：3.8V-2.3V=1.5V．15.【答案】D【解析】由图可知，a、c串联在一起，不可能有电压表，因此一定是电流表和灯泡，且二者都有可能．b不能是电流表，否则，电源短路，则b一定是电压表．综上所述，只有D说法正确．16.【答案】AP；左【解析】因为电阻丝被接入电路中是由下面的接线柱决定的，即就是下面被连接的接线柱与滑片P之间的部分；由图中可知：变阻器接入电路中的是AP段．当滑片P向左移动时，电阻的长度变短，连入电阻变小．17.【答案】右【解析】由图可知，滑动变阻器下端接线柱连接的是A，连入电路的电阻为AP段，所以要使滑动变阻器接入电路中的电阻变大，则滑片向右端移动．18.【答案】2.6；0.5．【解析】（1）接“0～3V”量程，将1V分为10个小格，则对应的分度值为0.1V，此时表盘指针对应示数为2.6 V；（2）若接“0～15V”量程，将5V分为10个小格，则对应的分度值为0.5V．19.【答案】（1）①AD；②串联电路中，总电压等于各部分电路两端的电压之和．（2）断开；断开开关，将电流表分别接在a、b、c、d处，然后闭合开关，分别测出a、b、c、d处的电流；串联电路电流处处相等；读数时看错了电流表量程．【解析】（1）①如果灯泡L1短路，则只有灯泡L2接在电路中，电压表测量的电源电压，所以有UAB=0，UBC=1 2V，UAC=12V；如果灯泡L1正常，灯泡L2断路，电压表相当于测量的电源电压，所以有UAB=0，UBC=12V，UAC=12V；如果灯泡L1短路，同时灯泡L2开路，电压表相当于测量的电源电压，所以有UAB=0，UBC=12V，UAC=1 2V．综上所述可知导致该现象的原因是：灯泡L1短路或L2断路，或L1短路同时L2断路．故BC错误，AD 正确；②由表中实验数据可知4V+8V=12V，6V+6V=12V，由此看见：串联电路中，串联总电压等于各部分电路两端的电压之和．（2）为了保护电路，连接电路时，开关应断开；经检查无误后，闭合开关，三灯L1、L2、L3均发光，说明电路正常，然后断开开关，将电流表分别接在a、b、c、d处，然后闭合开关，分别测出a、b、c、d处的电流；由表1中的实验数据可知，串联电路中a、b、c、d四处电流相同，可得出结论：串联电路电流处处相等；由表2可知，a、b、c三处电流相同，d处电流是其它三处电流值的5倍，这是由于读数时，把0～0.6A量程错当作0～3A ，电流表量程看错了，从而导致读数错误．20.【答案】（1）0～15V；（2）断路；（3）短路；（4）换用不同规格的灯泡或加滑动变阻器，多次测量．【解析】（1）电流表和电压表在使用时，如不能估计测量值的大小，应采用试触法选择合适量程，即先选用0～15V的量程试测，如果示数小于3V，再改用0～3V量程测量．（2）在测量L2两端电压时，两灯突然熄灭，电压表示数变为0，用电压表检测L1两端电压，电压表示数为电源电压，出现此故障的原因可能是：灯泡L1断路；（3）要判断L2是短路还是正常，小华用小灯炮与L1并联，如果L2发光，则L2正常；若L2不发光，则L2短路．（4）测出一组实验数据后，为了得出普遍规律，应换用不同规格的器材（灯泡、电源）或加滑动变阻器，多次测量．21.【答案】铜；水果的大小．【解析】（1）由于电压表此时正向偏转，说明与正接线柱相连的铜片是电源的正极．（2）水果电池的电压大小还可能与水果的种类（或大小、两电极间的距离、电极面积大小、电极材料等）有关.22.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.23.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．24.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．。

人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列数据中，你认为最接近实际的是（）A．人体感觉舒适的室温约为37℃B．人体的安全电压是36VC．某普通四冲程汽油机的效率约为80%D．家用电冰箱正常工作时的电流约为1.5A2．如图，是实验电路正确连接完毕后，滑动变阻器接入电路的四种情形。

当闭合开关进行实验时，滑片P 必须向左移动的是A．B．C．D．3．关于电阻，下列说法中正确的是（）A．绝缘体不容易导电，是因为它们没有电阻B．将一根铜导线均匀拉长，其电阻变大C．导体和绝缘体的电阻大小只跟材料有关D．铜导线的电阻一定比铝导线的电阻小4．LED灯是一种新型的高效节能光源，不仅在保证亮度的基础上节能90%左右，它的核心元件是发光二极管，二极管由下列哪种材料制成（）A．半导体材料B．金属材料C．陶瓷材料D．超导体材料5．将如图所示的滑动变阻器连入电路，要求当滑片P向右移动时，连入电路中的电阻减小，则滑动变阻器连入电路的接线柱应该是（）A．接B和C B．接A和D C．接A和B D．接C和D6．比较电阻的大小，下列说法正确的是（ ）A ．两根铜导线，细的电阻较大B ．长度相同的两根导线的电阻一定相等C ．铁导线比铜导线的电阻大D ．粗细一样、电阻相等的铜和铝导线，铜导线较长7．在如图所示的电路中，电源电压保持不变，开关S 闭合后，有一个电表的指针没有发生偏转。

移动滑动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则故障是（ ）A ．变阻器2R 短路B ．电阻1R 短路C ．变阻器2R 断路D ．电阻1R 断路8．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（ ）A ．灯泡L 1、L 2灯丝断了B ．L 1灯丝断了C ．灯泡L 2开路D ．灯泡L 1短路二、填空题9．如图所示的电阻箱显示的电阻值为 Ω，用它可调节的最大阻值是 Ω，使用时 （填“能”或“不能”）连续改变电阻值的大小。

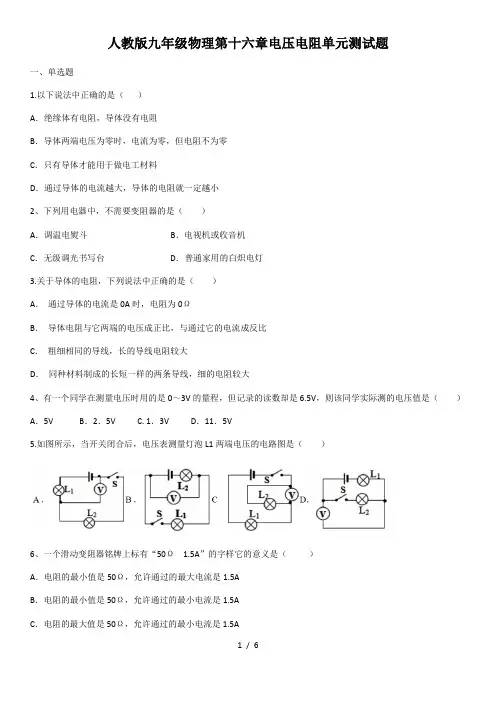

人教版九年级物理第十六章电压电阻单元测试题一、单选题1.以下说法中正确的是（）A．绝缘体有电阻，导体没有电阻B．导体两端电压为零时，电流为零，但电阻不为零C．只有导体才能用于做电工材料D．通过导体的电流越大，导体的电阻就一定越小2、下列用电器中，不需要变阻器的是（）A．调温电熨斗B．电视机或收音机C．无级调光书写台D．普通家用的白炽电灯3.关于导体的电阻，下列说法中正确的是（）A．通过导体的电流是0A时，电阻为0ΩB．导体电阻与它两端的电压成正比，与通过它的电流成反比C．粗细相同的导线，长的导线电阻较大D．同种材料制成的长短一样的两条导线，细的电阻较大4、有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6.5V，则该同学实际测的电压值是（）A．5V B．2．5V C. 1．3V D．11．5V5.如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是（）6、一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是（）A．电阻的最小值是50Ω，允许通过的最大电流是1.5AB．电阻的最小值是50Ω，允许通过的最小电流是1.5AC．电阻的最大值是50Ω，允许通过的最小电流是1.5AD．电阻的最大值是50Ω，允许通过的最大电流是1.5A7、为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（）A．将导线拉长后使用 B.将导线对折后使用C. 给导线加热D.改变导线中的电流8、为了研究电阻跟哪些因素有关，实验中必须（）A．保持一个因素不变，改变其它因素，比较电阻中电流的大小B．一次只改变某一因素，保持其它因素不变，比较每次电阻中的电流大小C．同时变化多个因素，保持其它因素不变，比较每次电阻中电流的大小D．保持电阻两端电压不变，同时改变一个或几个因素，比较电阻中电流大小9.如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是（）A．电流表、电流表、电压表B．电压表、电流表、电压表C．电压表、电流表、电流表D．电流表、电压表、电流表10.如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（）A. AB段电阻大，电流与CD段相等B. CD段电阻大，电流与AB段相等C. AB段电阻大，电流小D. CD段电阻大，电流大11.如图所示，当开关S闭合后，电压表测出的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．灯L1与L2两端的电压D．电源电压12、在图所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为（）A.2V和3VB.3V和2VC.2V和8VD.2V和5V二、填空题13、电压表的表盘及指针如图所示，若接“0～3V”量程，电压表的读数为______ V；若接“0～15V”量程，表盘上每一小格代表______ V．14、录音机喇叭里放出悠扬的钢琴乐曲时，当旋转音量开关，使电位器连入电路中的电阻______ （选填“变大”“变小”“不变”），从而使声音变大．15.一种彩灯工作时的电压要控制在36V,如果要用干电池作电源,至少要节干电池串联;如果接在220V的家庭电路中,至少需要串联只这种灯泡16.LED灯是一种新型的高效节能光源,它的核心元件是发光二极管,二极管是由材料制成的在发电厂发电、输送电能等方面若能采用材料,就可以大大降低由于电阻引起的电能损耗。

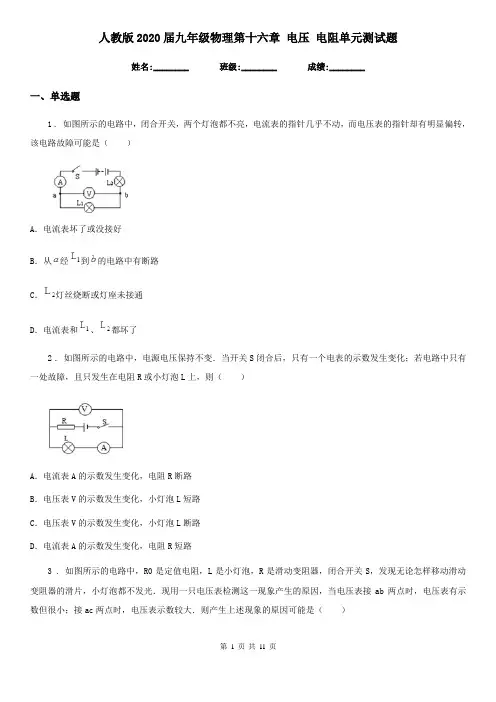

人教版2020届九年级物理第十六章电压电阻单元测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示的电路中，闭合开关，两个灯泡都不亮，电流表的指针几乎不动，而电压表的指针却有明显偏转，该电路故障可能是（）A．电流表坏了或没接好B．从经到的电路中有断路C．灯丝烧断或灯座未接通D．电流表和、都坏了2 . 如图所示的电路中，电源电压保持不变．当开关S闭合后，只有一个电表的示数发生变化；若电路中只有一处故障，且只发生在电阻R或小灯泡L上，则（）A．电流表A的示数发生变化，电阻R断路B．电压表V的示数发生变化，小灯泡L短路C．电压表V的示数发生变化，小灯泡L断路D．电流表A的示数发生变化，电阻R短路3 . 如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光．现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表有示数但很小；接ac两点时，电压表示数较大．则产生上述现象的原因可能是（）A．L短路B．L断路C．R断路D．R0阻值很大4 . 如图所示，电路中a、b是电表，闭合开关要使两灯发光，则A．a是电压表，b是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a、b都是电流表5 . 在如图所示的电路中，电键闭合后，不会造成元件损坏的是（）A．B．C．D．6 . 现代建筑出现一种新设计：在墙面装饰材料中均匀混入颗粒状的小球，球内充入一种非晶体材料，当温度升高时，这种材料熔化吸热，当温度降低时，这种材料凝固放热，使建筑内温度基本保持不变，在图中的四幅图中，表示这种材料熔化的图象是A．B．C．D．7 . 下列家用电器中：①电风扇②电炉③电冰箱④荧光灯，正常工作时的相同点是什么（）A．正常工作时用电器中的电流B．正常工作时用电器两端的电压C．能量的转化方式D．耗电的多少8 . 如图所示的电路图不属于两盏灯并联的是（）A．B．C．D．9 . 根据公式R＝U／I，可以知道A．一段导体的电阻，在电压不变时，与电流强度成正比B．一段导体的电阻，在电流强度不变时，与电压成正比C．一段导体的电阻，与电压成正比，与电流强度成反比D．导体的电阻等于这段导体两端的电压与通过导体的电流强度的比值10 . 下列措施中，能使蒸发减慢的是（）A．给湿头发吹热风B．把湿衣服晾在通风向阳处C．把盛有酒精的瓶口盖严D．将玻璃板上的水滴向周围摊开11 . 下列说法正确的是（）A．三极管是用半导体材料制成的B．集成电路中的元件都是用超导材料制成的C．现代建筑物上的避雷针是用绝缘材料制成的D．滑动变阻器的电阻线是用铜导线绕制而成的12 . 如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧秤的示数变小，则变阻器接入电路的方式可以是（）A．C接E，D接F B．C接E，B接F C．A接E，D接F D．A接E，B接F13 . 某同学做“测定小灯泡的电功率”实验，他正确连接好电路，闭合开关时记录了第1组数据，当小灯泡正常发光时记录了第2组数据，把滑片移到端点时小灯泡闪亮一下后熄灭，并记录了第3组数据，如表所示。

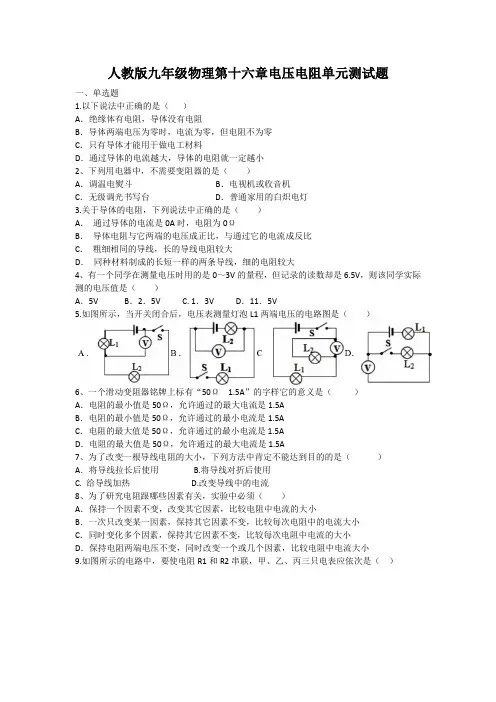

人教版九年级物理第十六章电压电阻单元测试题一、单选题1.以下说法中正确的是（）A．绝缘体有电阻，导体没有电阻B．导体两端电压为零时，电流为零，但电阻不为零C．只有导体才能用于做电工材料D．通过导体的电流越大，导体的电阻就一定越小2、下列用电器中，不需要变阻器的是（）A．调温电熨斗B．电视机或收音机C．无级调光书写台D．普通家用的白炽电灯3.关于导体的电阻，下列说法中正确的是（）A．通过导体的电流是0A时，电阻为0ΩB．导体电阻与它两端的电压成正比，与通过它的电流成反比C．粗细相同的导线，长的导线电阻较大D．同种材料制成的长短一样的两条导线，细的电阻较大4、有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6.5V，则该同学实际测的电压值是（）A．5V B．2．5V C. 1．3V D．11．5V5.如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是（）6、一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是（）A．电阻的最小值是50Ω，允许通过的最大电流是1.5AB．电阻的最小值是50Ω，允许通过的最小电流是1.5AC．电阻的最大值是50Ω，允许通过的最小电流是1.5AD．电阻的最大值是50Ω，允许通过的最大电流是1.5A7、为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（）A．将导线拉长后使用 B.将导线对折后使用C. 给导线加热D.改变导线中的电流8、为了研究电阻跟哪些因素有关，实验中必须（）A．保持一个因素不变，改变其它因素，比较电阻中电流的大小B．一次只改变某一因素，保持其它因素不变，比较每次电阻中的电流大小C．同时变化多个因素，保持其它因素不变，比较每次电阻中电流的大小D．保持电阻两端电压不变，同时改变一个或几个因素，比较电阻中电流大小9.如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是（）A．电流表、电流表、电压表B．电压表、电流表、电压表C．电压表、电流表、电流表D．电流表、电压表、电流表10.如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（）A. AB段电阻大，电流与CD段相等B. CD段电阻大，电流与AB段相等C. AB段电阻大，电流小D. CD段电阻大，电流大11.如图所示，当开关S闭合后，电压表测出的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．灯L1与L2两端的电压D．电源电压12、在图所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为（）A.2V和3VB.3V和2VC.2V和8VD.2V和5V二、填空题13、电压表的表盘及指针如图所示，若接“0～3V”量程，电压表的读数为______ V；若接“0～15V”量程，表盘上每一小格代表______ V．14、录音机喇叭里放出悠扬的钢琴乐曲时，当旋转音量开关，使电位器连入电路中的电阻______ （选填“变大”“变小”“不变”），从而使声音变大．15.一种彩灯工作时的电压要控制在36V,如果要用干电池作电源,至少要节干电池串联;如果接在220V的家庭电路中,至少需要串联只这种灯泡16.LED灯是一种新型的高效节能光源,它的核心元件是发光二极管,二极管是由材料制成的在发电厂发电、输送电能等方面若能采用材料,就可以大大降低由于电阻引起的电能损耗。

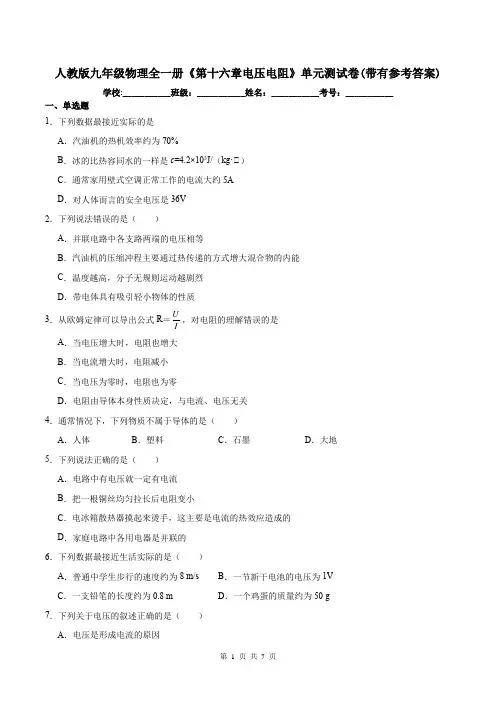

人教版九年级物理全一册《第十六章电压电阻》单元测试卷(带有参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列数据最接近实际的是A．汽油机的热机效率约为70%B．冰的比热容同水的一样是c=4.2×103J/（kg·℃）C．通常家用壁式空调正常工作的电流大约5AD．对人体而言的安全电压是36V2．下列说法错误的是（）A．并联电路中各支路两端的电压相等B．汽油机的压缩冲程主要通过热传递的方式增大混合物的内能C．温度越高，分子无规则运动越剧烈D．带电体具有吸引轻小物体的性质3．从欧姆定律可以导出公式R＝UI，对电阻的理解错误的是A．当电压增大时，电阻也增大B．当电流增大时，电阻减小C．当电压为零时，电阻也为零D．电阻由导体本身性质决定，与电流、电压无关4．通常情况下，下列物质不属于导体的是（）A．人体B．塑料C．石墨D．大地5．下列说法正确的是（）A．电路中有电压就一定有电流B．把一根铜丝均匀拉长后电阻变小C．电冰箱散热器摸起来烫手，这主要是电流的热效应造成的D．家庭电路中各用电器是并联的6．下列数据最接近生活实际的是（）A．普通中学生步行的速度约为8 m/s B．一节新干电池的电压为1V C．一支铅笔的长度约为0.8 m D．一个鸡蛋的质量约为50 g 7．下列关于电压的叙述正确的是（）A．电压是形成电流的原因B ．电路中只要有电压就一定有电流C ．对人体的安全电压是36VD ．无论在任何情况下，一节干电池的电压都是1.5V8．如图所示电路中，电源电压不变，当滑动变阻器滑片由左向右移动时，电压表V 1示数变化量（绝对值）为∆U 1，电压表V 2示数变化量（绝对值）为∆U 2，则A ．21U U ∆>∆B ．21U U ∆=∆C ．21U U ∆<∆D ．无法比较二、填空题9．如图甲所示，电流表示数是 A ；乙中电阻箱接入电路中的电阻是 Ω。

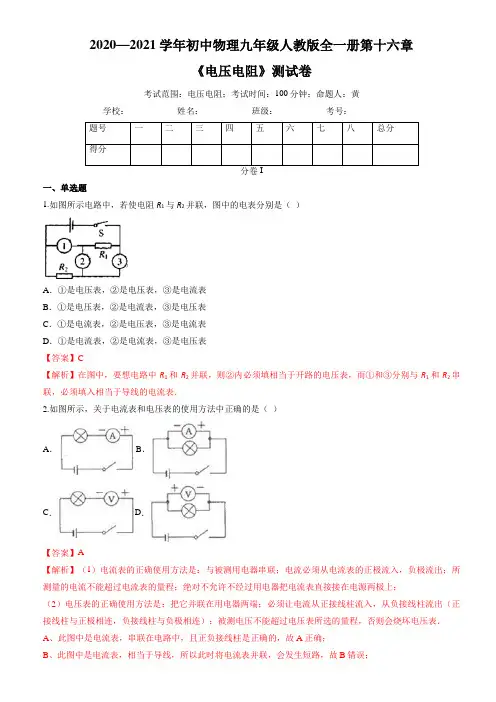

2020—2021学年初中物理九年级人教版全一册第十六章《电压电阻》测试卷考试范围：电压电阻；考试时间：100分钟；命题人：黄学校：___________姓名：___________班级：___________考号：___________一、单选题1.如图所示电路中，若使电阻R1与R2并联，图中的电表分别是（）A．①是电压表，②是电压表，③是电流表B．①是电压表，②是电流表，③是电压表C．①是电流表，②是电压表，③是电流表D．①是电流表，②是电流表，③是电压表【答案】C【解析】在图中，要想电路中R1和R2并联，则②内必须填相当于开路的电压表，而①和③分别与R1和R2串联，必须填入相当于导线的电流表．2.如图所示，关于电流表和电压表的使用方法中正确的是（）A．B．C．D．【答案】A【解析】（1）电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正极流入，负极流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；（2）电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱与正极相连，负接线柱与负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表．A、此图中是电流表，串联在电路中，且正负接线柱是正确的，故A正确；B、此图中是电流表，相当于导线，所以此时将电流表并联，会发生短路，故B错误；C、此图中是电压表，应该并联在用电器两端，故C错误；D、此图中的电压表虽然并联在用电器两端，但正负接线柱接反了，故D错误．3.如图所示的电路中，甲、乙是两只电表．当开关S闭合后，要使两灯串联，则（）A．甲是电压表，乙是电流表B．甲是电流表，乙是电压表C．甲、乙都是电流表D．甲、乙都是电压表【答案】D【解析】当开关S闭合后，若甲是电流表，则右边的灯短路，若乙是电流表则电源短路，所以，甲、乙都不能是电流表，则甲、乙都是电压表．如图：4.如图所示的电路中，R1=30Ω，R2=60Ω，当开关闭合后，R1和R2两端的电压之比是（）A．1：1B．1：2C．2：3D．3：2【答案】A【解析】由电路图可知，开关闭合时，两电阻并联，因并联电路中各支路两端的电压相等，所以，R1和R2两端的电压之比为1：1．5.已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全．则电路的工作电流和电源最大电压为（）A．0.5A 12VB．1.5A 12VC．1.5A 8VD．0.5A 8V【答案】D【解析】甲乙两灯泡正常发光时的电压均为6V，由图像可知：甲正常工作时的电流为1A，乙正常工作时的电流为0.5A，因串联电路中各处的电流相等，所以，两灯泡串联时，电路的最大电流I=0.5A，故BC错误；由图像可知，0.5A所对应的电压分别U甲=2V，U乙=6V，因串联电路中总电压等于各分电压之和，所以，电源电压：U=U甲+U乙=2V+6V=8V，故A错误，D正确．6.把一段导体均匀拉长后，它的电阻将（）A．变大B．不变C．变小D．无法确定【答案】A【解析】在导体材料和横截面积一定时，导体越长，电阻越大，材料和长度一定时横截面积越小电阻越大．故导体被拉长后由于长度变大、横截面积变小；所以电阻变大．7.符号“V”在电学中代表的物理意义是（）A．电压B．伏特C．电流D．电阻【答案】B【解析】符号“V”在电学中代表的物理意义是伏特．8.如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右运动，下列说法正确的是（）A．电路中的电阻变大，灯泡变亮B．电路中的电阻变小，灯泡变亮C．电路中的电阻变大，灯泡变暗D．电路中的电阻变小，灯泡变暗【答案】C【解析】由图示电路图可知，灯泡与铅笔芯串联，当夹子B向右移动时，铅笔芯长度增大，接入电路的阻值变大，灯泡变暗．9.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理．下列处理方法中正确的是（）A．把电流表看成是断路的B．把电流表看成是一个大电阻C．把电压表看成是断路的D．把电压表看成是一根导线【答案】C【解析】电流表内阻很小，电阻和导线差不多；电压表内阻很大，如果和灯串联，则会造成电流过小，灯不发光，相当于断路．故A、B、D不正确，C正确．10.在国际单位制中，电阻的单位是（）A．安培B．库仑C．伏特D．欧姆【答案】D【解析】在国际单位制中，电阻的单位是欧姆，常用的还有千欧、兆欧．分卷II二、填空题11.如图所示，当开关S闭合后，要使电阻R1、R2并联，甲表是 ______ 、乙表是 ______ ．（选填“电流表”或“电压表”）【答案】电压表；电流表．【解析】要使电阻R1、R2并联，由图可知电流必须从开关S流入R1、R2，不能从电表甲流过，所以电表甲应是电压表；如果电表乙是电压表，则电阻R2无法形成回路，所以电表乙是电流表，与R2串联．12.如图所示，要使接入电路的电阻增大，滑动变阻器的滑片P应该向 ______ 端移动．【答案】右【解析】由图可知，滑动变阻器下端接线柱连接的是A，连入电路的电阻为AP段，所以要使滑动变阻器接入电路中的电阻变大，则滑片向右端移动．13.电压的单位是 ______ ，家庭电路的电压是 ______ V，一节干电池的电压是 ______ V，大量事实表明，不高于 ______ V的电压才是对人体安全的电压．【答案】伏特；220；1.5；36．【解析】电压的单位是伏特；我国家庭电路电压是220V；一节普通干电池电压是1.5V，不超过36V的电压对人体是安全的．14.在图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为 ______ V和 ______ V．电源电压 ______ V．【答案】7.2；1.8；9．【解析】由题中的图可知：V1测的是电源电压；V2测的是R2两端的电压，即V1的示数应大于V2的示数；而两个电压表的指针偏转角度相同，所以V1选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为9V；V2选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.8V；所以，电阻R1两端的电压为：U1=U-U2=9V-1.8=7.2V.15.如图所示是滑动变阻器连入电路的一种情况，则连入电路的电阻是 ______ （填“AP”或“BP”）部分；若要使它连入电路的电阻减小，则滑动片P应向 ______ ．（填“左”或“右”）移动．【答案】AP；左【解析】因为电阻丝被接入电路中是由下面的接线柱决定的，即就是下面被连接的接线柱与滑片P之间的部分；由图中可知：变阻器接入电路中的是AP段．当滑片P向左移动时，电阻的长度变短，连入电阻变小．16.某导体接在由两节新干电池串联组成的电源上，导体电阻值为10Ω，若电路中减少一节干电池，则导体的阻值变为 ______ Ω，若电路中电压为零时，导体阻值为______ Ω．【答案】10；10．【解析】导体的电阻与导体两端的电压无关．无论导体两端的电压多大，导体的电阻不变，都是10Ω．17.电压是使电路中形成 ______ 的原因， ______ 是提供电压的装置，不同电源提供电压值各不相同．【答案】电流；电源．【解析】电压是使电路中电荷发生定向运动形成电流的原因，电源是提供电压的装置，不同的电源，电路两端的电压不同．18.要在一段电路中产生电流，它的两端就要有 ______ ．【答案】电压【解析】电压是使电路中形成电流的原因，要在一段电路中产生电流，它的两端就要有电压.19.若将20只相同的小电灯串联在220V的电路中，每只小灯泡两端的电压______ V；若将20只相同的小电灯并联在110V的电路中，每只小灯泡两端的电压 ______ V．【答案】11；110．【解析】根据串联电路的电压特点又因为灯泡规格相同；=11V；所以每只灯泡的电压为220V20若将20只相同的小电灯并联在110V的电路中时，根据并联电路各支路两端的电压相等可知：每只灯泡两端的电压为110V．20.小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙，则L1两端的电压为 ______ V，电源电压为 ______ V．【答案】9.2；11.5【解析】从图中可以看出V1测电源电压，V2测L2两端电压，而两表指针一样，说明V1选的是0～15V量程，分度值为0.5V，示数为11.5V；V2的是0～3V量程，分度值为0.1V，示数为2.3V．又因为串联电路两端电压等于各部分电压之和，所以灯L1两端电压为11.5V-2.3V=9.2V．三、实验题21.现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系．给出三根镍铬合金线a、b、c（其长度关系l a=l b＞l c，横截面积关系S a＞S b=S c），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是（）A. 只有①B. 只有②C. ①和②D. ①、②和③【答案】C【解析】给出三根镍铬合金线a、b、c（其长度关系l a=l b＞l c，横截面积关系S a＞S b=S c），（1）如果取a、b两根镍铬合金线，它们的材料、长度均相同，只有横截面积不同，分别接入电路中，观察电流表示数，可判断电阻大小，据此可以研究导体的电阻跟它的横截面积的关系．故①可以完成；（2）如果取b、c两根镍铬合金线，它们的材料、横截面积均相同，只有长度不同，分别接入电路中，观察电流表示数，可判断电阻大小．据此可以研究导体的电阻跟它的长度的关系．故②可以完成；（3）已知三根合金线的材料相同，在研究导体的电阻跟它的材料的关系时，无法达到控制变量法的要求．故③不能完成．综上所述，可以完成的研究课题是①和②．22.在一次实验中需要测量小灯泡两端的电压和通过它的电流．聪明而粗心的小刚连接了如图所示的电路．同组的小林发现有错误，主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图示的电路中只增加了一根导线，电路就正常工作了．（1）如果闭合图中所示电路的开关，电压表示数、电流表示数情况如何？小灯泡发光情况怎样？（2）在图中画出小刚连接的那根导线．（用虚线表示）【答案】（1）电压表示数接近电源电压，而电流表的示数接近于零，小灯泡不发光．（2）如图所示【解析】：（1）因为电流表的内电阻很小，所以闭合开关后，电灯泡和定值电阻被电流表短路，只有电压表、电流表和滑动变阻器串联接入电路中，所以小灯泡不发光．又因为电压表的内电阻很大，所以它的示数接近电源电压，而电流表的示数接近于零．（2）小刚连接的导线如图中虚线所示，这样一连，把电压表并联在了灯泡两端，电流表测量通过灯泡的电流，滑动变阻器还能改变电路电流．23.陈慧同学在学了电阻的大小与哪些因素有关后，她决定自己再进行探究，回家后她找来了铅笔芯、废旧灯丝、电池、导线、小灯泡、开关、蜡烛、打火机、鳄鱼夹等，并从学校实验室借出了电流表．（1）她选取了上述的部分器材先连成了图1所示的电路．其中导线缠绕在铅笔芯的A端固定，缠绕在B端的导线可以通过鳄鱼夹左右滑动．该电路研究的是导体的电阻与 ______ 的关系．刘星同学认为该电路存在着缺陷，你认为该电路的缺陷是______ ．电路更改正确后，她发现将鳄鱼夹向左移动电流表示数变大，向右移动电流表示数变小，这说明长度越长，导体的电阻 ______ ．（2）接着陈慧同学又选取了部分元件连成了如图2所示的电路，她发现给废灯丝加热过程中，小灯泡逐渐变暗．这说明灯丝的电阻随温度的升高而 ______ （选填“变大”、“变小”或“不变”）．【答案】（1）导体长度；电流表的电阻很小，电路中电流会过大，电流表可能会被烧坏；越大；（2）变大．【解析】（1）由图可知，铅笔芯的A端固定，缠绕在B端的导线可以通过鳄鱼夹左右滑动，改变了连入电路的电阻丝的长度，所以该电路研究的是导体的电阻与导体长度的关系；由图可知，电路中只有电流表，因为电流表的电阻很小，电路中电流会过大，电流表可能会被烧坏，所以应在原电路中串联一只小灯泡，灯泡可以起到保护电路的作用；电路更改正确后，发现将鳄鱼夹向左移动电流表示数变大，向右移动电流表示数变小，这说明长度越长，导体的电阻越大．（2）用酒精灯给铁丝加热，由于铁丝温度升高，电阻变大，所以可以观察到电流表的示数变小，小灯的亮度逐渐变暗．它表明：金属导体的电阻随温度升高而增大．四、计算题24.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．25.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．。
