电源技术电子电路图全集一．5个元件的正负对称双电源电路二．混合APF等效电路图(阻尼电压谐波)为了阻尼串联谐振的发生，可以考虑将有源滤波器安装在输电网的终点，如图所示。
混合 APF 的控制策略如图24 所示。
电压型逆变器作为一个受控电压源工作，阻尼谐波放大，抑制串联谐振的发生。
混合 APF 基于谐波电压检测，对输出电流进行闭环控制。
用滑动傅利叶方法检测出电压谐波，乘以控制增益GB(s)得到混合APF 输出电流参考i*C。
其中，为增强对谐波电压的抑制作用，加入了广义积分器。
并联有源滤波器控制策略研究· [图文] 4A switching regulator with overload protection· [图文] 5个元件的正负对称双电源电路· [组图] 混合APF等效电路图(阻尼电压谐波)· [图文] 控制策略原理图(补偿谐波电流)· [图文] 混合APF电路图(补偿谐波电流)· [图文] 三相并联型电能质量控制器的系统结构· [图文] PWM控制的开关电源原理图· [图文] 单键双稳开关电路图下载· [图文] 飞利浦SW2000有源重低音音箱电源电路· [图文] 25W连续、28W峰值多输出电源电路· [组图] 黑光发生器电路 Black Light· [图文] Deluxe Charge Rate Limiter for Small Capacity NiCad Batteries· [图文] CW431CS与7805集成电路一起构成可调稳压电源· [图文] CW431CS音频放大应用线路· [图文] CW431CS电压监视器应用线路· [图文] CW431CS恒流源应用电路· [图文] CW431CS可调稳压电源应用电路· [图文] 使用LNK564PN的输出6V、330mA的2W低成本反激式充电器电源 · [图文] 基于LNK564DN的5V,350mA(1.75W)反激式电源电路· [图文] 2.75W恒压/恒流通用输入充电器电源的电路图· [图文] 5W通用输入恒压/恒流充电器电源的电路图· [组图] 自适应实现升压或降压的拓补结构及电路· [图文] 驱动半桥自举电路· [图文] 变压器、三极管和场效应管组成的220V稳压电路(输出2.4V到24V可调)· [图文] LLC谐振半桥拓补结构· [图文] NCP1562的有源钳位正激拓补结构及电路· [图文] 半桥拓补电路结构· [图文] 双开关正向拓补电路· [图文] UC3842构成的开关电源电路· [图文] 采用LT1587 3.45构成的微处理机电源电路· [图文] MAX716构成的微处理机电源电路· [图文] 采用2个DC DC变换器构成的微处理机电源电路· [图文] 采用回扫变换器构成的微处理机电源电路· [图文] 采用MC33374构成的离线式回扫变换器电路· [图文] M62210FP采用通用直流和直流变换器电路· [图文] M62213FP内部结构框图· [图文] LT1159=5实用电路· [图文] 三端稳压器输出电压公式及应用· [图文] 开关式稳压电源工作原理· [图文] 开关电源电路组成及原理详解· [图文] 电脑电源自动开关设计方案· [图文] 三选一的信号开关设计方案· [图文] 自动开/关机电路设计方案· [图文] 单键开、关电源电路原理· [图文] 电子管音频放大器的高电压电源电路· [图文] 豪爵125摩托车调压整流器电路及原理· [图文] MAX749负电压产生电路· [图文] 低压差、高效率稳压可调电源电路· [组图] 电脑ATX电源控制电路及原理· [组图] 电容降压型直流稳压辅助电源· [图文] 正负0-15V输出可调稳压电源电路· [组图] L296组成的直流可调稳压电源电路· [图文] 正负电源分离电路/单变双电源电路· [图文] 串联型稳压电源过流/限流保护电路· [图文] 2n倍正电压输出的应用电路· [图文] n倍负电压输出的应用电路· [图文] nju7660组成的倍压输出电路· [图文] nju7660构成的负电压输出电路· [组图] 具有多种电平输出的DCDC转换器· [图文] LM723组成的可调稳压电源电路· [图文] 两管直流变换器电路· [图文] 反激式变换开关直流稳压电源电路· [图文] 3 cells charge 评估板线路图· [图文] 矿灯应用评估板线路图· [图文] BlueTooth Power 评估板线路图· [图文] P-DVD Power 评估板线路图· [图文] 12V升压18V 24V 32V 36V 42V升压电路· [图文] 简单且性能好的晶体管稳压电路· [图文] 全面剖析LED灯具技术· [图文] MAX16804高亮度LED驱动器原理图· [图文] 用于汽车尾灯的LED驱动器MAX16804应用电路 · [图文] 延迟启动15V稳压电源电路· [图文] LM317组成的电压跟随电路· [图文] LM317高精度稳压电路· [图文] LM117/LM317电路全集· [图文] 摩托车稳压器电路· [图文] 5V-12V和负15v直流变换器电路· [组图] 6v-12v/25w直流电压变换器电路· [图文] 12v-80v/10A直流电压变换器电路· [图文] 两个三极管设计的升压电路· [图文] 实用的升压电路· [组图] MC3406A升压/降压DCDC集成变换器· [图文] MAX731开关控制型DCDC升压变换器电路· [图文] MAX743升压开关型DCDC变换器应用电路· [图文] MAX752升压开关型DCDC变换器应用电路· [图文] MAX764组成的可调式极性反转电源电路· [图文] MM1126/MM1127/MM1128/MM1129系列升压DC-DC变换器· [图文] LT1172构成的极性反转型升压电源电路· [组图] MAX668组成的反相四倍压的DCDC变换稳压电源电路· [图文] LT1172组成的极性反转型升压电源电路· [图文] ICL7660构成的极性变换电源电路· [图文] MAX630组成的具有频率自动偏移的升压变换电源· [组图] 超小型PWM DCDC升压稳压电源电路· [图文] MAX761组成的5V转12V升压电源电路· [图文] MAX632构成的高效升压稳压电源电路· [图文] MAX1678构成的适用于寻呼机的高效率单电池升压电源· [图文] MAX761制作的可调输出升压电源电路· [图文] MC34063构成的降压变换电源电路· [组图] TL499A组成的升压型稳压电源和电池后备电源电路· [图文] 开关控制器LT1148-5制作的2A降压直流变换电源电路· [图文] MAX887H制作的低噪声、高效率PWM降压变换电源电路· [图文] 双向DCDC变换电路图· [图文] MAX639制作的降压式变换电源(5V固定输出)· 50w直流变换器电路· [图文] TPS61081 WLED背光驱动器电路· [图文] TPS61080组成的12V升压输出电路· [图文] HA16114FP典型应用电路· [图文] 直流变换器输出电压的设定方法电路· [图文] HA16114P 16120P的内部结构框图· [图文] LT1159实用电路2· [图文] LTC1159实用电路· [图文] LTC1159基本应用电路· [图文] 正、负双电压输出电路· [图文] 三端式稳压器7812构成的串联型稳压电源电路· [图文] 中性点型电子变压器电路· 电容隔离型电子变压器电路· [图文] 用MR9830制作的电子变压器电路· [图文] MR9830制作的日光灯和节能灯的电子镇流器电路· [图文] 瞬间脉冲捕获器电路 (锁定恒定电流给LED或者继电器线圈的电路)· [图文] 日立A3P-B2电源电路（A4开关电源）· [组图] 用单电源制作的正负电压同时站立的电源电路· [图文] 极性反转的DC-DC转换电路· [图文] AP3012正负电源电路· [组图] 分立元件的晶体管稳压电源电路· [图文] uc3842电压反馈电路图· [组图] 电子捕鱼机的制作· [图文] 电子捕鱼器的制作· [图文] 多功能扩展电路· [图文] CN3066和继电器组成的充电管理电路· [图文] 锂芯容量指示电路· [组图] DC-DC升压电路· [组图] 多功能随身电源电路· [图文] 视放电路的电源供电电路· [组图] 220V 150W音响电源电子火牛直流变压器电路· [图文] 脉冲直流捕鱼器电路· [图文] 运算放大器TAA861组成的恒流源电路图· [图文] LWY8正集成稳压器电路图· [组图] CW7900组成的恒流源电路· [组图] CW7805恒流源电路· [图文] CW137 CW237 CW337组成的的可调恒流源电路· [组图] CW117/CW217/CW317组成的输出电流可调的恒流源电路· [图文] MIC29150组成的有宽输入电压范围的稳压器电路· [图文] 采用运算放大器和达林顿晶体管的恒流源电路· [图文] 蓄电池功能恢复充电器电路· [图文] 12V~24V车载电源的设计与制作· [图文] 录像机射频变换器电路图· [图文] lm7805稳压电路· [图文] CW117/CW217/CW317构成的恒压/恒流源电路· [图文] 7805集成稳压器组成的恒流源应用电路· [图文] MIC2951构成的5V限流器电路 (输入与输出的压差范围仅为40～400mV)· [图文] MIC29152和双运放构成的恒流源电路· [图文] MIC29150双路输出的稳压器电路 (输出1.2V,5V)· [图文] W723多端可调式开关式恒流源电路图 (含原理说明)· [图文] 由MIC5158作为控制器的简单恒流源电路· [图文] 7800跟踪式稳压电源电路图· [图文] W117/W217/W317恒流源电路图· [图文] 7805恒流充电电路· [图文] RH5RI降压电路· [组图] RH5RI升压电路· [图文] 外接晶体管的电路· [图文] RH5RI基本应用电路· [图文] RH5RI内部结构框图· [图文] LT1702变换器电路实例· [图文] LT1072构成的基本升压变换器电路· [图文] LT1072相位补偿电路· [图文] LT1072回扫稳压方式电路· [图文] LT1072的内部结构框图· [图文] 采用TL499A构成的电池后备电源电路· [图文] MAX15005B反激转换器原理图 (Fsw=22khz)· [图文] RH5RC节电电路· [组图] RH5RC电源切换电路· [图文] RH5RC内部结构框图.· [图文] LTC1145图管脚配置与基本应用电路· [图文] 3。

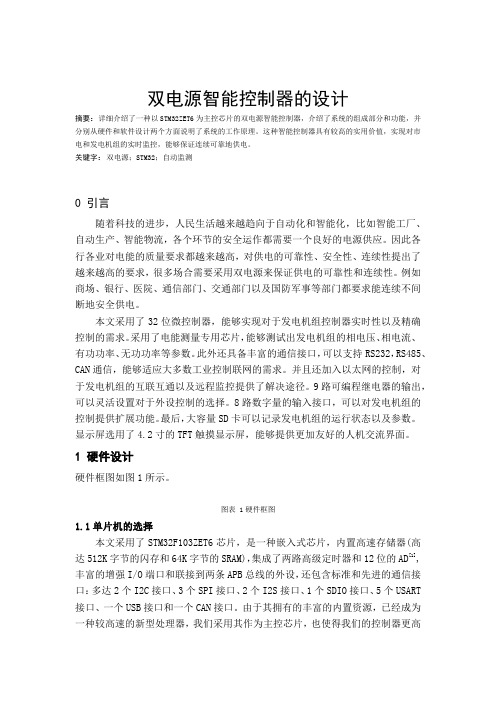

双电源智能控制器的设计摘要：详细介绍了一种以STM32ZET6为主控芯片的双电源智能控制器，介绍了系统的组成部分和功能，并分别从硬件和软件设计两个方面说明了系统的工作原理。
这种智能控制器具有较高的实用价值，实现对市电和发电机组的实时监控，能够保证连续可靠地供电。
关键字：双电源；STM32；自动监测0 引言随着科技的进步，人民生活越来越趋向于自动化和智能化，比如智能工厂、自动生产、智能物流，各个环节的安全运作都需要一个良好的电源供应。
因此各行各业对电能的质量要求都越来越高，对供电的可靠性、安全性、连续性提出了越来越高的要求，很多场合需要采用双电源来保证供电的可靠性和连续性。
例如商场、银行、医院、通信部门、交通部门以及国防军事等部门都要求能连续不间断地安全供电。
本文采用了32位微控制器，能够实现对于发电机组控制器实时性以及精确控制的需求。
采用了电能测量专用芯片，能够测试出发电机组的相电压、相电流、有功功率、无功功率等参数。
此外还具备丰富的通信接口，可以支持RS232，RS485、CAN通信，能够适应大多数工业控制联网的需求。
并且还加入以太网的控制，对于发电机组的互联互通以及远程监控提供了解决途径。
9路可编程继电器的输出，可以灵活设置对于外设控制的选择。
8路数字量的输入接口，可以对发电机组的控制提供扩展功能。
最后，大容量SD卡可以记录发电机组的运行状态以及参数。
显示屏选用了4.2寸的TFT触摸显示屏，能够提供更加友好的人机交流界面。
1 硬件设计硬件框图如图1所示。
图表 1硬件框图1.1单片机的选择本文采用了STM32F103ZET6芯片，是一种嵌入式芯片，内置高速存储器(高达512K字节的闪存和64K字节的SRAM)，集成了两路高级定时器和12位的AD[1],丰富的增强I/O端口和联接到两条APB总线的外设，还包含标准和先进的通信接口：多达2个I2C接口、3个SPI接口、2个I2S接口、1个SDIO接口、5个USART 接口、一个USB接口和一个CAN接口。
NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
执行标准：GB/T 14048.11。
2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。
3.4 污染等级污染等级为3级。
4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。
产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。
5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。
5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。
5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。
6、控制器6.1A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。
根据工作电源状态，决定是否从一个电源转换到另一个电源。
发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。
双电源自动转换开关ATSE设计原理和接线图自动转换开关电器（ATSE）的选用，主要应符合下列规定：1 当采纳PC级自动转换开关电器时，应能耐受回路的预期短路电流，且ATSE的额定电流不应小于回路计算电流的125%；2 当采纳CB级ATSE为消防负荷供电时，应采纳仅具有短路爱护的断路器组成的ATSE。
其爱护选择性应与上下级爱护电器相协作；3 所选用的ATSE宜具有检修隔离功能；当ATSE本体没有检修隔离功能时，设计上应实行隔离措施；4 ATSE的切换时间应与供配电系统继电爱护时间相协作，并应避开连续切断；5 ATSE为大容量电动机负荷供电时，应适当调整转换时间，在先断后合的转换过程中保证平安牢靠切换。
其理解要点及执行重点如下：ATSE用于两路电源间自动转换，为重要负荷供电牢靠性至关重要。
该产品分为PC级（由负荷开关组成）和CB级（由断路器组成），其特性具有“自投自复”功能。
ATSE的转换时间取决自身构造，PC级的转换时间一般为100ms，CB 级一般为1~3s。
在选择PC级自动转换开关电器时，其额定容量不应小于回路计算电流的125%，以保证自动转换开关电器有肯定的余量。
由于PC级ATSE自身不具有过流爱护功能，所以其触头必需能耐受回路的预期短路电流，保证在ATSE上级的短路器切断故障前触头不熔焊，并能正确进行切换。
当采纳CB级ATSE为消防负荷供电时，应采纳仅具有断路爱护的断路器组成的ATSE，防止因过负荷脱扣，造成消防设备断电。
其选择性爱护应与上、下级爱护电器相协作，防止越级脱扣而造成更大范围的停电。
采纳ATSE作双电源转换时，从平安着想，要求具有检修隔离功能，此处检修隔离指的是ATSE配出回路的检修应需隔离。
当设计的供配电系统具有自动重合闸功能，或虽无自动重合闸功能但上一级变电所具有此功能时，工作电源突然断电，ATSE不应马上投到备用电源侧，应有一段躲开自动重合闸时间的延时，避开刚切换到备用电源侧，又自复至工作电源，这种连续切换是比较危急的。
NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
执行标准：GB/T 14048.11。
2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。
3.4 污染等级污染等级为3级。
4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。
产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。
5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。
5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。
5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。
6、控制器6.1A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。
根据工作电源状态，决定是否从一个电源转换到另一个电源。
发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。
NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
执行标准：GB/T 。
2、型号及含义3、正常工作条件周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；海拔安装地点的海拔不超过2000m；大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。
污染等级污染等级为3级。
4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。
产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。
体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。
节能驱动机构采用电动机传动方式，功耗小，噪音小。
功能先进齐全双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。
6、控制器A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。
根据工作电源状态，决定是否从一个电源转换到另一个电源。
发动机组的控制按键式手动强制转换动作控制电压AC230V 50Hz操作：自动操作、手动操作设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。
±5V双电源制作原理及电路图7805/7905 三端稳压器件 +5V电源 -5V电源双电源 [原创 2010-05-22 15:23:30] 三端稳压器件:78xx/79系列三端稳压器件是最常用的线性降压型 DC/DC 转换器，78xx/79 系列简单易用、价格低廉，直到今天还在大多电路中采用。
如7805，7806，7809，7812，7815，7824，(79××)以及三瑞可调稳压(LM317,337,338......) 。
78xx/79xx系列在降压电路中应注意以下事项:1、输入输出压差不能太大,太大则转换效率急速降低，而且容易击穿损坏;2、输出电流不能太大，1.5A 是其极限值。
大电流的输出，散热片的尺寸要足够大，否则会导致高温保护或热击穿;3、输入输出压差也不能太小,大小效率很差。
4、7805、7905要加散热片，前面加的电压值最好不能超过其额定值的3V以上。
5、另外注意78xx/79xx系列的引脚顺序是不一样的。
具体如下所示: Vin Gnd Vout (To-220)7815 1 2 37915 2 1 3我们面对7815或7819(有字的一面对我们)左边数第一个是1脚，中间是2脚，最后一个是3脚。
7815 一脚是输入，二脚是地，三脚是输出7915 一脚是地，二脚是输入，三脚是输出7805引脚图7905引脚图78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。
IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。
当输出电较大时，7805应配上散热板。
79XX系列集成压器是常用的固定负输出电压的三端集成稳压器，除输入电压和输出电压均为负值外，其他参数和特点与78XX系列集成稳压器相同。
79XX系列集成稳压的三个引脚为:1脚为接地端，2脚为输入端，3脚为输出端。
79XX系列集成稳压器的应用电路也很简单。
双电源自动切换电路原理及原理图
双电源切换应用非常广，我们简单看一下怎么用继电器，接触器实现自动切换。
飞J I褂过讫
两个接触器实现切换
备用电源的线圈走主接触器的常闭点，主电源接触器吸合主电路导通。
主电源断电，备用电源通过主接触器的常闭点导通。
如果主电源恢复正常，备用电源断开。
当然也可以用接触器互锁来实现，就是麻烦—点，而且主电源和备用电源同时有电时怎么办？所以还要接成顺序工作的那种，没必要那么麻烦，方法不唯一。
动作机构才能断开，动作时间比较慢，虽然切换时间慢，但是作为机械产品更多的还是从耐用性角度来考虑。
C B级产品常用在居民楼中，故障电源断开容易，切换时间快速。
(3)P C级双电源切换开关没有短路保护功能，用户是否额外增加断路器应根据电路系统是否需要来考虑。
双电源切换开关它的作用是实现双路电源转换作用，有无短路保护功能不会对它的运行影响。
很多人认为短路功能是用来保护开关，这是错误的理解误区。
(4)加装隔离开关，会占用空间、增加成本，降低可靠性，建议工业用电系
统中隔离开关需控制安装数量，在居民楼层中没必要设置隔离开关。
．
