电路图识别详解

pcb电路图识别电子产品在现代社会中扮演着至关重要的角色，PCB（Printed Circuit Board）电路板作为电子设备的重要组成部分，其设计和制造对于电子产品的性能和质量起着至关重要的作用。

而PCB电路图的识别技术则是一项关键的技术，它能够帮助人们更快、更准确地分析和理解电子设备。

一、概述PCB电路图识别是指利用计算机视觉和图像处理技术，对打印的或者手绘的PCB电路图进行自动化分析和识别的过程。

其主要目标是将PCB电路图中的连接、元器件和电路结构等信息提取出来，以便进行后续的电路分析、仿真和制造等过程。

二、PCB电路图识别的方法1. 图像预处理在进行电路图识别之前，首先需要对原始图像进行预处理。

这一步骤通常包括图像的二值化处理、去噪和边缘检测等。

通过这些处理，可以将电路图中的元器件和连接线条清晰地提取出来，为后续的识别工作打下基础。

2. 元器件识别元器件是PCB电路图中最重要的组成部分，对于电路图的识别至关重要。

通过计算机视觉和模式识别技术，可以将电路图中的各种元器件（如电容、电阻、集成电路等）进行自动识别和分类。

这一步骤的准确性直接影响到整个PCB电路图的识别效果。

3. 连接线条识别连接线条是PCB电路图中各个元器件之间的连接关系的表达方式。

在识别过程中，需要将连接线条从图像中提取出来，并进行分割和分类。

常见的方法包括基于边缘检测的连接线提取、基于区域生长的线条分割等。

4. 电路结构识别电路结构是指电路图中各个元器件之间的布局和连接方式，包括串联电路、并联电路、减压电路等。

通过分析连接线条的布局和连接关系，可以自动识别电路的结构并进行进一步的分析和仿真。

三、PCB电路图识别的应用1. 电路分析和故障检测通过PCB电路图的识别和分析，可以帮助工程师快速了解电路的结构和布局，进而进行电路分析和故障检测。

在电子设备维修和故障排查过程中，准确识别和理解电路图可以大大提高维修效率和准确性。

2. 电路仿真和优化设计基于PCB电路图的识别结果，可以进行电路仿真和优化设计。

如何看懂电路图电源电路单元前面介绍了电路图中的元器件的作用和符号。

一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。

其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。

好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。

同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。

因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。

按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。

下面我们选最常用的基本单元电路来介绍。

让我们从电源电路开始。

一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。

电源电路有整流电源、逆变电源和变频器三种。

常见的家用电器中多数要用到直流电源。

直流电源的最简单的供电方法是用电池。

但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。

电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。

有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。

因此整流电源的组成一般有四大部分，见图 1 。

其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。

二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。

（ 1 ）半波整流半波整流电路只需一个二极管，见图 2 （ a ）。

在交流电正半周时 VD 导通，负半周时 VD 截止，负载 R 上得到的是脉动的直流电（ 2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图2 （ b ）。

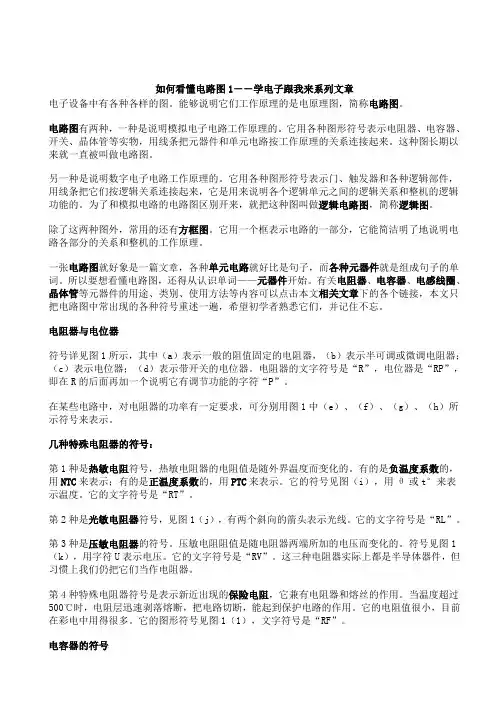

如何看懂电路图1－－学电子跟我来系列文章电子设备中有各种各样的图。

能够说明它们工作原理的是电原理图，简称电路图。

电路图有两种，一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。

这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。

它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。

为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。

除了这两种图外，常用的还有方框图。

它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。

一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。

所以要想看懂电路图，还得从认识单词——元器件开始。

有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。

电阻器与电位器符号详见图1所示，其中（a）表示一般的阻值固定的电阻器，（b）表示半可调或微调电阻器；（c）表示电位器；（d）表示带开关的电位器。

电阻器的文字符号是“R”，电位器是“RP”，即在R的后面再加一个说明它有调节功能的字符“P”。

在某些电路中，对电阻器的功率有一定要求，可分别用图1中（e）、（f）、（g）、（h）所示符号来表示。

几种特殊电阻器的符号：第1种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。

有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。

它的符号见图（i），用θ或t°来表示温度。

它的文字符号是“RT”。

第2种是光敏电阻器符号，见图1（j），有两个斜向的箭头表示光线。

它的文字符号是“RL”。

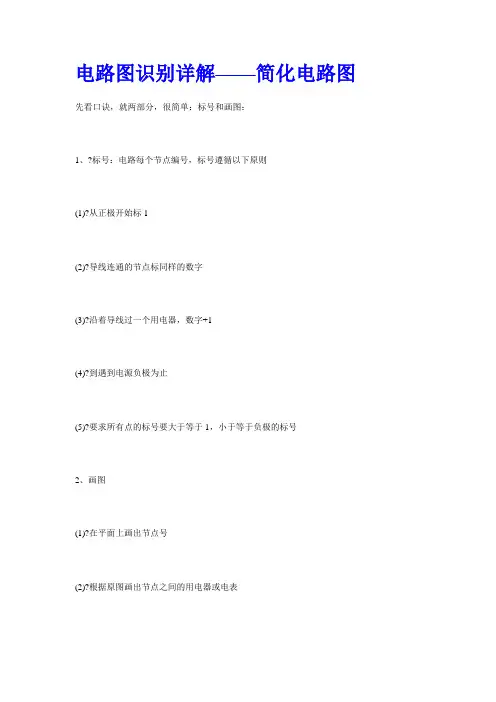

电路图识别详解——简化电路图先看口诀，就两部分，很简单：标号和画图：1、?标号：电路每个节点编号，标号遵循以下原则(1)?从正极开始标1(2)?导线连通的节点标同样的数字(3)?沿着导线过一个用电器，数字+1(4)?到遇到电源负极为止(5)?要求所有点的标号要大于等于1，小于等于负极的标号2、画图(1)?在平面上画出节点号(2)?根据原图画出节点之间的用电器或电表(3)?整理，美化3、注意事项(1)?当用电器两端标号不等时，电流从小标号点到大标号点，因为小标号更接近正极(2)?当用电器两端标号相等时，相当于一根导线接在用电器两端，因此用电器短路没有电流。

介绍完毕，谢谢大家。

什么，你没懂？啊~不要扔西红柿！下面还有。

我们看几道例题如图，这道题太典型了，估计每个老师都要讲。

答案估计大家都知道，同学甲说这个是串联；同学乙说，不对！R1应该被短路了，没看见上面的”天线”么；这时候老师蹦出来，说你们都错了，实际上是标准的并联电路。

倒~，确实不好理解，很多同学老师讲过一遍还是搞不清楚为啥，最后背下结论了事。

现在轮到我们的标号大法上场了，为了说明方便，先用字母对每个点进行标记下首先进行标号，我们的标号用红色数字表示，从电源正极出来a点标1，同样在一条导线上的b、d点也标1；检查所有该标1的都标了，那就过一个电阻吧！例如从b点过到c点，这样c点标2。

同一导线上的e、f、g点都标2，这样我们惊奇的发现已经到电源负极了！标号结束！轻松~进入第二步画图阶段，先画出节点号1,2，其中1节点电源正极，2节点接电源负极，如下图；然后再原图中查找每个电阻两端的节点标号，放到简化图中对应标号之间，我们看到R1、R2、R3都在1、2点之间，所以把它们仨依次连接在1、2点之间，就形成了右图，很~清纯的并联电路，不是么？一道题不过瘾？那就再来道，不过初学电学、心理承受能力不好的同学慎入，下面这道题是BOSS级别的，属于中考压轴题，所以要是没看懂也不要丧失信心，慢慢学就好了~例2：简化3个电路图。

如何从所给电路图，认清了解电路结构，以及各个电器元件的用一电流表（1）电流表：用来测量电路中电流强度的仪表叫做电流表。

A、电流表串联在电路中，测量哪个用电器的电流，则跟哪个用电器串联；B、电流要从电流表的正接线柱流入电流表，从负接线柱流出电流表。

C、使用电流表时，电流不能超过电流表的量程，但优先使用小量程（小量程测量的更精确），选择量程时，用试触的方法；D、电流表在电路中相当于导线，所以电流表不能跟用电器并联，并联时则把用电器短接，电流表也不能直接连接在电源的两极之间，否则电源会被电路，电路中会有很大的电流通过，电流表和电源都有可能被烧毁。

二：电压：1、电压：电荷在电路中发生定向移动时，电路两端需要有电压。

（电压用U表示）3、电压的测量：电压表（1）电压表：用来测量电路两端的电压的仪表叫做电压表。

（2）电压表的使用：A、电压表要并联在电路中，测量哪一个用电器两端的电压，则跟哪个用电器并联；B、电流要从电流表的正接线柱流入，从负接线柱流出；使用电压表时，电流不能超过电压表的量程，但优先使用小量程（小量程的测量更精确），选择量程时，用试触的方法；C、电压表在电路中相当于开路，主要是因为通过电压表的电流强度太小，跟电路中的其它电流相比较，完全可以忽略；D、电压表不能串联在电路中，电压表串联在电路中时，电路相当于开路，此时电压表有示数，约等于电源电压。

三：串联电路中电流、电压的关系：1、串联电路中各处电流都相等，即：I1 = I2 = I2、串联电路中两端的电压等于电路各部分两端的电压之和，即：U = U 1 + U 2四：并联电路中电流、电压的关系：1、并联电路中，干路电流等于各支路电流之和 即：I = I 1 + I 22、并联电路中各支路两端的电压都相等。

即：U = U 1 = U 2五 如何判读是并联还是串连 电压表电流表测量哪个元件的电压1删除法 电压相当于断路，在判断电路连接方式时，可以忽略电压表的存在，然后画出等效电路图。

第一章电子元器件第一节、电阻器1.1 电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻.1.2 电阻器的英文缩写：R（Resistor）及排阻RN1.3 电阻器在电路符号：R 或 WWW1.4 电阻器的常见单位:千欧姆（KΩ）, 兆欧姆（MΩ）1.5 电阻器的单位换算: 1兆欧=103千欧=106欧1.6 电阻器的特性：电阻为线性原件，即电阻两端电压与流过电阻的电流成正比，通过这段导体的电流强度与这段导体的电阻成反比。

即欧姆定律：I=U/R。

表 1.7 电阻的作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。

1.8 电阻器在电路中用“R”加数字表示，如：R15表示编号为15的电阻器。

1.9 电阻器的在电路中的参数标注方法有3种，即直标法、色标法和数标法。

a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上,其允许偏差则用百分数表示,未标偏差值的即为±20%.b、数码标示法主要用于贴片等小体积的电路，在三为数码中,从左至右第一,二位数表示有效数字,第三位表示10的倍幂或者用R表示(R表示0.)如：472 表示 47×102Ω（即4.7K Ω）；104则表示100KΩ、;R22表示0.22Ω、 122=1200Ω=1.2KΩ、 1402=14000Ω=14KΩ、R22=0.22Ω、 50C=324*100=32.4KΩ、17R8=17.8Ω、000=0Ω、 0=0Ω.c、色环标注法使用最多，普通的色环电阻器用4环表示,精密电阻器用5环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环.现举例如下：如果色环电阻器用四环表示,前面两位数字是有效数字,第三位是10的倍幂, 第四环是色环电阻器的误差范围(见图一)四色环电阻器（普通电阻)标称值第一位有效数字标称值第二位有效数字标称值有效数字后0的个数(10的倍幂)允许误差黄 4 4 410绿 5 5 510±0.5%蓝 6 6 610±0.25% 紫 7 7 710±0.1%灰 8 8 810白 9 9 910―20% ~ +50%金110−±5%银210−±10% 无色±20%图1-1 两位有效数字阻值的色环表示法如果色环电阻器用五环表示,前面三位数字是有效数字,第四位是10的倍幂. 第五环是色环电阻器的误差范围.(见图二)五色环电阻器（精密电阻）d、SMT精密电阻的表示法，通常也是用3位标示。

怎样看电子电路图1.识图要点（1）电路组成电子电路图都是由各种元器件图形符号和文字符号组成的，如电阻、电容、电感、晶体管、集成电路等元器件。

要看懂一个电气设备的电子电路图，首先要了解图中使用了哪些电子元器件，这些元器件的结构、功能、特性是什么。

电路图中用得最多的是晶体管和集成电路，因此要了解晶体管的输入、输出特性以及工作在放大区、截止区和饱和区的条件，集成电路芯片的引脚及功能等。

还应了解一些敏感元件（如热敏元件、湿敏元件、气敏元件、光敏二极管）的功能、特性。

掌握图中所有元器件的工作特性、工作条件为识读电路图提供方便条件。

（2）“先易后难，先局部后整体，逐步深入”原则识图应先从较简单的局部电路分析开始，然后再进行整体电路分析。

在识图过程中要注意综合知识的运用，逐步深入，对基本电路理解得越深，掌握得越牢，就会化难为易，看懂复杂的电路图。

通过反复的训练和实践，取得一定经验，识图能力一定会逐步提高。

下面分别对模拟电子电路和数字电子电路的识图方法进行介绍。

2.电路识图方法（1）图物对照看图在看电子电路图之前，先阅读电气设备说明书，了解该设备的用途、安全注意事项，了解设备中的各开关、旋钮、指示灯、仪表的作用，然后结合实物在电路图中找到其相应的图形符号位置，从而了解它们属于哪一部分电路，功能是什么，有哪些控制作用，这样可大致了解电路的整体情况，为进一步详细、深入看图做好准备。

有的说明书给出框图，通过阅读框图大致了解整个电路由哪些部分组成，各部分之间的相互关系等，这样就可粗略地知道电路的构成、功能和用途。

（2）化整为零，逐级分析电子电路不论有多么复杂，都可以分解成若干个单元电路。

在模拟电路中，一般可分为输入电路、中间电路、输出电路、电源电路、附属电路等几部分。

每一部分又可分解为几个基本的单元电路，而单元电路又是由各种元器件构成。

还可用画框图的方法对整机电路进行分解，将电路按功能分成若干单元电路，找出它们之间的联系，搞清每一单元内的元器件作用，从而弄清楚每一单元电路的功能，进而搞清单元电路之间具有何种关系，从而对整个电路有完整的了解。

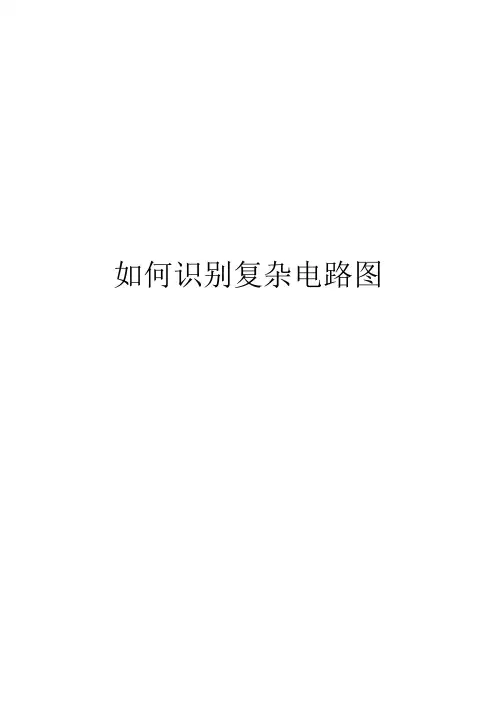

如何识别复杂电路图
一、特征识别法
串并联电路的特征是；串联电路中电流不分叉，各点电势逐次降低，并联电路中电流分叉，各支路两端分别是等电势，两端之间等电压。

根据串并联电路的特征识别电路是简化电路的一种最基本的方法。

例1.试画出图1所示的等效电路。

解：设电流由A端流入，在a点分叉，b点汇合，由B端流出。

支路a—R1—b和a—R2—R3(R4)—b各点电势逐次降低，两条支路的a、b两点之间电压相等，故知R3和R4并联后与R2串联，再与R1
并联，等效电路如图2所示。

二、伸缩翻转法
在实验室接电路时常常可以这样操作，无阻导线可以延长或缩短，也可以翻过来转过去，或将一支路翻到别处，翻转时支路的两端保持不动；导线也可以从其所在节点上沿其它导线滑动，但不能越过元件。

这样就提供了简化电路的一种方法，我们把这种方法称为伸缩翻转法。

例2.画出图3的等效电路。

解：先将连接a、c节点的导线缩短，并把连接b、d节点的导线伸长翻转到R3—C—R4支路外边去，如图4。

再把连接a、C节点的导线缩成一点，把连接b、d节点的导线也缩成一点，并把R5连到节点d的导线伸长线上(图5)。

由此可看出R2、R3与R4并联，再与R1和R5串联，接到电源上。

三、电流走向法
电流是分析电路的核心。

从电源正极出发(无源电路可假设电流由一端流入另一端流出)顺着电流的走向，经各电阻绕外电路巡行一周至电源的负极，凡是电流无分叉地依次流过的电阻均为串联，凡是电流有分叉地分别流过的电阻均为并联。

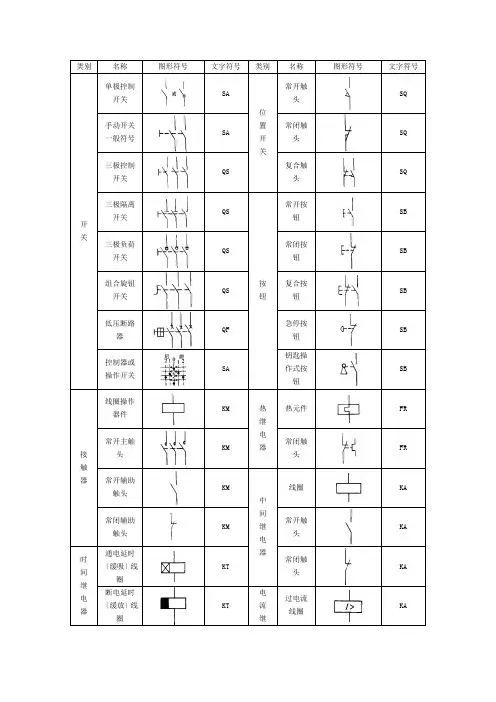

类别名称图形符号文字符号类别名称图形符号文字符号开关单极控制开关SA位置开关常开触头SQ手动开关一般符号SA常闭触头SQ三极控制开关QS复合触头SQ三极隔离开关QS按钮常开按钮SB三极负荷开关QS常闭按钮SB组合旋钮开关QS复合按钮SB低压断路器QF急停按钮SB控制器或操作开关SA钥匙操作式按钮SB接触器线圈操作器件KM 热继电器热元件FR常开主触头KM常闭触头FR常开辅助触头KM中间继电器线圈KA常闭辅助触头KM常开触头KA时间继电器通电延时〔缓吸〕线圈KT常闭触头KA断电延时〔缓放〕线圈KT电流继过电流线圈KA瞬时闭合的常开触头KT电器欠电流线圈KA瞬时断开的常闭触头KT常开触头KA延时闭合的常开触头KT常闭触头KA延时断开的常闭触头KT电压继电器过电压线圈KV延时闭合的常闭触头KT欠电压线圈KV延时断开的常开触头KT常开触头KV电磁操作器电磁铁的一般符号YA常闭触头KV电磁吸盘YH电动机三相笼型异步电动机M电磁离合器YC三相绕线转子异步电动机M电磁制动器YB他励直流电动机M 电磁阀YV并励直流电动机M非电量控制的继电器速度继电器常开触头KS串励直流电动机M压力继电器常开触头KP熔断器熔断器FU发电机发电机G变压器单相变压器TC直流测速发电机TG三相变压器TM灯信号灯〔指示灯〕HL互感器电压互感器TV 照明灯EL电流互感器TA接插器插头和插座X插头XP插座XS电抗器L电气图纸制图尺度及电气图纸的识读方法〔一〕前言：本文来自于多个单元的电气工程技术人员，现场施工人员等与三峡十年的信息交流，定见反响等方式取得的大量电气图第一手信息资料，以供大师在现实生活中参考学习！本文共分为十九个章节，分三篇。

第一篇共计九个章节介绍。

一、电气图定义：用电气图形符号、带注释的围框或简化外形暗示电气系统或设备中组成局部之间彼此关系及其连接关系的一种图。

广义地说说明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成局部的彼此关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

如何看懂电路图(超级完整版)电路图有两种，一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。

这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。

它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。

为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。

除了这两种图外，常用的还有方框图。

它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。

一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。

所以要想看懂电路图，还得从认识单词——元器件开始。

有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。

电阻器与电位器符号详见图1所示，其中（a）表示一般的阻值固定的电阻器，（b）表示半可调或微调电阻器；（c）表示电位器；（d）表示带开关的电位器。

电阻器的文字符号是“R”，电位器是“RP”，即在R的后面再加一个说明它有调节功能的字符“P”。

在某些电路中，对电阻器的功率有一定要求，可分别用图1中（e）、（f）、（g）、（h）所示符号来表示。

几种特殊电阻器的符号：第1种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。

有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。

它的符号见图（i），用θ或t°来表示温度。

它的文字符号是“RT”。

第2种是光敏电阻器符号，见图1（j），有两个斜向的箭头表示光线。

它的文字符号是“RL”。

第3种是压敏电阻器的符号。

压敏电阻阻值是随电阻器两端所加的电压而变化的。

符号见图1（k），用字符U表示电压。
