锚索旁站记录

  • 格式：docx
  • 大小：16.48 KB
  • 文档页数：1

下载文档原格式

  / 1

合集下载

预应力锚索张拉旁站表

预应力锚索张拉旁站表
7、张拉压力表型号及编号：59； 8、张拉级数：5；
监理情况：
（1）检查施工方法是否与施工方案相符：□是 □否
（2）检查施工单位管理人员是否到位，特殊工种是否持证上岗：□是 □否
（3）张拉千斤顶是否与报检千斤顶相符，并完好：□是 □否
（4）检查锚索注浆体试块强度报告，强度是否达到设计要求：□是 □否
（5）检查锚具的出厂合格证及检查报告，是否符合设计要求：□是 □否
（6）检查施工过程是否存在三圈隐患，是否按安全操作规程施工：□是 □否
（7）监督施工方执行施工方案以及工程建设强制性标准情况：详见附件
发现问题：
处理意见：
备注：因工序性质安全隐患较大，要求施工人员加强现场安全防护措施，正确使用安全防护用品。每工作班一张旁站监理记录表。
施工企业：
项目经理部：
质检员（签字）：
年 月 日
监理企业：
项目监理：
旁站监理人员（签字）：
年 月 日

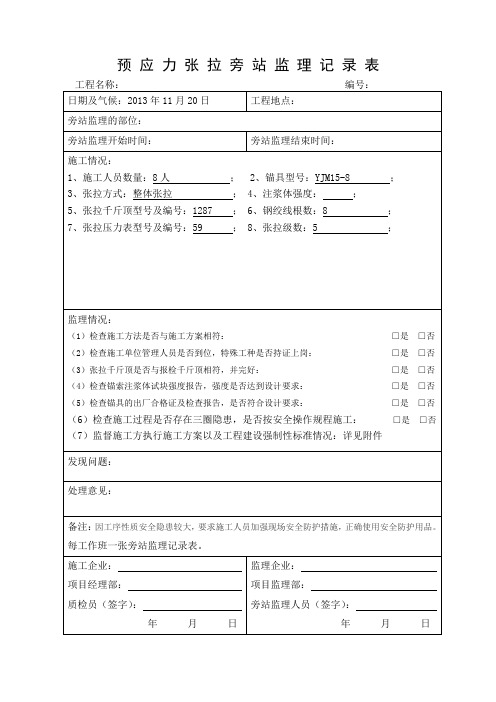

预应力张拉旁 站监 理记 录 表
