流量测量仪表

流量测量仪表基本参数流量测量仪表是工业自动化中常见的一种仪器设备，用于测量流体介质在管道中的流量，并通过显示和输出信号等方式将测得的数据传递给控制系统或记录设备，以实现对流体的准确监测和控制。

流量测量仪表的基本参数是评估其性能和适用性的重要标准，下面将对一些基本参数进行介绍。

1. 测量精度：流量测量仪表的测量精度是指其测量结果与被测介质实际流量的偏差大小。

通常以百分比或小数作为表示单位，如0.5%或0.005。

测量精度越高，测量结果与实际值的差异越小，反之则差异越大。

测量精度是衡量流量测量仪表性能的重要指标，在实际应用中对测量结果的准确性要求较高的场合，应选择具有较高测量精度的仪表。

2. 测量范围：流量测量仪表的测量范围是指其能够准确测量的流量范围。

通常以单位时间内通过仪表的最小和最大流量值表示，如0-100m³/h。

测量范围涉及到仪表结构以及传感器等元件的设计和选用，不同的测量范围对应着仪表在不同工况下的适用性，因此在选型时需要根据实际需求考虑。

3. 响应时间：流量测量仪表的响应时间是指其从接收到输入信号到输出测量结果完成的时间间隔。

响应时间的长短与测量仪表中的传感器、信号处理电路等相关，一般情况下，响应时间越短，测量结果与实际情况的变化越接近，反之则变化越滞后。

在对流量变化较快的场合，需要选择具有较短响应时间的仪表。

4. 精度稳定性：流量测量仪表的精度稳定性是指在长期使用的过程中，测量精度的稳定性。

精度稳定性可以从传感器的稳定性、温度对测量精度的影响以及仪表自身的寿命等方面考虑。

一个精度稳定性好的流量测量仪表可以在长期使用中保持较高的准确性，减少维护与校准的工作。

总结回顾：流量测量仪表的基本参数是衡量其性能和适用性的重要指标，包括测量精度、测量范围、响应时间和精度稳定性等。

在选用流量测量仪表时，需要根据实际需求和场合的要求来选择合适的仪表。

这些基本参数在实际应用中起到了至关重要的作用，可以帮助实现对流体的准确监测和控制。

流量测量仪表的分类都有哪些流量测量仪表是一种用于测量流体在管道或储罐中流动的仪表，通常用于监测工业流程中的流量。

它们可以根据不同的原理和应用场景分为多种类型。

本文将介绍一些常见的流量测量仪表分类。

1. 机械式流量测量仪表机械式流量测量仪表通常基于测量管中的沿程压力差来测量流量，通过测量管的压力差可以得到流速，进而计算出流量。

最常见的类型是差压流量计，它主要由测量管、差压变送器和指示仪表组成。

除此之外，还有体积式流量计、转子流量计、滑动变量流量计等。

机械式流量测量仪表的优点是结构简单、可靠性高以及适用于测量流量较小的液体。

不过，其存在着灵敏度低、定期维护和校准的问题。

此外，不适用于测量含有颗粒或粘稠液体。

2. 电磁式流量测量仪表电磁式流量测量仪表是一种通过测量液体或气体导电率来测量流量的仪表。

测量时，电磁流量计会在管道中产生一个交变磁场，通过电极和电路测量出流体在磁场中的电势差。

这种测量方式适用于导电性流体，如水、酸、碱液和液态金属等。

电磁式流量测量仪表的优点是测量精度高、可测量大量的工业流体，并且可以测量液体、气体和蒸汽的流量。

不过，由于液体中可能存在电极腐蚀、电极凝结等问题，需要进行适当的维护和校准。

3. 超声波流量测量仪表超声波流量测量仪表是一种基于超声波技术测量流体流量的仪表。

测量时，传感器向管道内发出一个超声波信号，再测量回波信号的差异，由此计算出流速，然后通过管道的截面积计算出流量。

超声波流量测量仪表的优点是精度高、测量范围广，可以测量各种类型的液体和气体，同时具有不阻塞、不漏水的特点，适用于极端温度、高压或腐蚀性流体测量。

不过，超声波流量计的测量精度会受到液体密度、温度、含气量等因素的影响，需要进行校准。

4. 旋转叶片式流量测量仪表旋转叶片式流量测量仪表是一种通过测量液体旋转的叶片数来计算流量的仪表。

在管道中加装一个旋转叶片，当流过旋转叶片的流体旋转时，可根据液体旋转叶片的转速和叶片数，计算液体的流量。

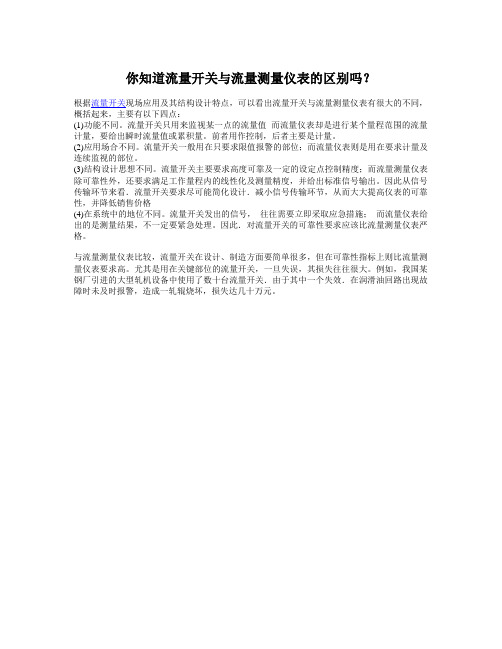

你知道流量开关与流量测量仪表的区别吗？
根据流量开关现场应用及其结构设计特点，可以看出流量开关与流量测量仪表有很大的不同，概括起来，主要有以下四点：
(1)功能不同。

流量开关只用来监视某一点的流量值而流量仪表却是进行某个量程范围的流量计量，要给出瞬时流量值或累积量。

前者用作控制，后者主要是计量。

(2)应用场合不同。

流量开关一般用在只要求限值报警的部位；而流量仪表则是用在要求计量及连续监视的部位。

(3)结构设计思想不同。

流量开关主要要求高度可靠及一定的设定点控制精度；而流量测量仪表除可靠性外，还要求满足工作量程内的线性化及测量精度，并给出标准信号输出。

因此从信号传输环节来看．流量开关要求尽可能简化设计．减小信号传输环节，从而大大提高仪表的可靠性，并降低销售价格
(4)在系统中的地位不同。

流量开关发出的信号，往往需要立即采取应急措施；而流量仪表给出的是测量结果，不一定要紧急处理。

因此．对流量开关的可靠性要求应该比流量测量仪表严格。

与流量测量仪表比较，流量开关在设计、制造方面要简单很多，但在可靠性指标上则比流量测量仪表要求高。

尤其是用在关键部位的流量开关，一旦失误，其损失往往很大。

例如，我国某钢厂引进的大型轧机设备中使用了数十台流量开关．由于其中一个失效．在润滑油回路出现故障时未及时报警，造成一轧辊烧坏，损失达几十万元。

流量测量仪表的分类知识点总结
流量测量的方法很多，仪表的种类也很多，结合流量的定义，常用的流量测量方法可归纳为容积法，流速法和质量流量法等。

1.容积法
如果流体是以固定体积从流量计中逐次排放流出，则对排放的次数计数，就可以求得通过仪器的流体总量。

若测量排放的频率，即可显示流量。

这种方法叫做容积法。

如刮板流量计。

椭圆齿轮流量计和标准体积管等，都是按此原理工作的。

这类仪表所显示的是体积流量的总量。

容积法的特点是流动状态对测量的影响较小，精确度较高，这类流量计一般不宜用于测量高温高压流体和脏污介质的流量，测量流量的上限也不大。

2.流速法
根据一元流动的连续方程，当流通截面恒定时，截面上的平均流速与体积流量成正比，于是各种与流速有关的物理现象便可以用来建立流量计。

例如：超声波流量计、涡轮流量计、动压测量管、漩涡流量计和节流式流量计等均属于此类。

目前流量仪表中以这类仪表最多，它们有较宽的使用条件，有用于高温高压流体的，也有精度较高的，有的能量损失很小，有的可适应脏污介质等等。

3.直接测质量流量法
使流体流动得到某种加速度的力学效应与质量的关系，是这种方法的物理基础，按这种原理制成的流量计有质量流量计和回转管式流量计等（如科里奥利质量流量计）。

这类仪表都比较复杂，价格昂贵。

流量仪表原理
流量仪表原理是基于物理现象和测量方法的原理。

流量仪表使用不同的传感器、装置和技术来测量液体、气体或其他流体的流量。

以下是常见的流量仪表原理：
1. 质量流量原理：根据流体在单位时间内通过仪表截面积的质量来测量流量。

常见的质量流量仪表包括质量流量计和气体质量流量计。

2. 体积流量原理：根据流体在单位时间内通过仪表截面积的体积来测量流量。

常见的体积流量仪表包括涡轮流量计、涡街流量计和电磁流量计。

3.差压原理：利用流体通过管道时产生的差压与流量成正比，
通过测量差压来间接测量流量。

常见的差压流量仪表包括孔板流量计、喇叭嘴流量计和流体动量流量计。

4. 超声波原理：利用超声波在流体中的传播速度与流速成正比，通过测量超声波传播时间或频率变化来测量流速进而计算流量。

常见的超声波流量仪表有超声波流量计和多普勒流量计。

5. 热量原理：利用流体通过仪表时对温度的影响来测量流量。

常见的热量流量仪表包括热量流量计和热敏电阻流量计。

这些原理都有其适用的场景和精度要求，用户可根据实际需求选择合适的流量仪表。

流量仪表的分类流量仪表是一种用于测量流体流量的仪器，广泛应用于工业、农业、医疗、环保等领域。

根据其测量原理和结构特点，流量仪表可以分为多种类型。

本文将从以下几个方面介绍流量仪表的分类。

一、机械式流量仪表机械式流量仪表是一种通过机械结构实现流量测量的仪表。

常见的机械式流量仪表有涡轮流量计、节流装置、浮子流量计等。

涡轮流量计是一种利用涡轮旋转的转速与流量成正比关系的仪表，适用于测量低粘度液体的流量。

节流装置是一种通过缩小管道截面积来增加流体速度，从而实现流量测量的仪表，适用于测量高粘度液体的流量。

浮子流量计是一种利用浮子在流体中上下浮动的高度与流量成正比关系的仪表，适用于测量低粘度液体的流量。

二、电磁式流量仪表电磁式流量仪表是一种利用电磁感应原理实现流量测量的仪表。

电磁式流量仪表由电磁流量计和涡街流量计两种类型。

电磁流量计是一种利用磁场感应原理实现流量测量的仪表，适用于测量导电液体的流量。

涡街流量计是一种利用涡街效应实现流量测量的仪表，适用于测量低粘度液体的流量。

三、超声波式流量仪表超声波式流量仪表是一种利用超声波传播速度与流体流速成正比关系实现流量测量的仪表。

超声波式流量仪表由时间差法和多普勒效应法两种类型。

时间差法是一种利用超声波在流体中传播时间差来计算流量的仪表，适用于测量低粘度液体的流量。

多普勒效应法是一种利用超声波在流体中反射后频率变化来计算流量的仪表，适用于测量高粘度液体的流量。

四、热式流量仪表热式流量仪表是一种利用热传导原理实现流量测量的仪表。

热式流量仪表由热敏电阻式流量计和热电偶式流量计两种类型。

热敏电阻式流量计是一种利用热敏电阻的电阻值随温度变化的特性来计算流量的仪表，适用于测量低粘度液体的流量。

热电偶式流量计是一种利用热电偶的电势随温度变化的特性来计算流量的仪表，适用于测量高粘度液体的流量。

五、质量式流量仪表质量式流量仪表是一种利用质量守恒原理实现流量测量的仪表。

质量式流量仪表由热式质量流量计和压降式质量流量计两种类型。

流量测量仪表的刻度范围1. 什么是流量测量仪表？流量测量仪表是一种用于测量液体、气体或蒸汽等流体的流量的设备。

它通常由一个传感器和一个显示器组成，可以准确地显示出流体通过的数量。

2. 流量测量仪表的作用流量测量仪表在各个行业中都起着重要的作用，它可以帮助我们实时监测和控制流体的流动情况。

以下是几个典型的应用场景：•工业生产：在工业生产中，流量测量仪表可以帮助监控原材料、产品和废水等液体的流动情况，从而提高生产效率和质量。

•环境保护：在环境保护领域，流量测量仪表可以用来监测废水、废气等污染物的排放情况，从而保护环境和人民健康。

•建筑工程：在建筑工程中，流量测量仪表可以帮助监控供暖、给排水等系统中的液体流动情况，从而提高能源利用效率和安全性。

•农业灌溉：在农业灌溉中，流量测量仪表可以帮助农民准确地控制水的流动量，从而提高灌溉效果和节约水资源。

3. 流量测量仪表的刻度范围流量测量仪表的刻度范围是指它能够测量的流体流动范围。

不同类型的流量测量仪表具有不同的刻度范围，根据实际需求选择适合的仪表非常重要。

一般来说，流量测量仪表的刻度范围可以分为以下几个方面：3.1 流速范围流速是指单位时间内通过管道或通道的液体、气体或蒸汽等流体的数量。

流速通常用立方米/秒（m³/s）或立方米/小时（m³/h）来表示。

不同类型的流量测量仪表具有不同的最小和最大可测流速范围。

例如，对于大型工业用水管道，其最小可测流速可能为0.1 m³/s，而最大可测流速可能达到100m³/s。

3.2 流量范围流量是指单位时间内通过管道或通道的液体、气体或蒸汽等流体的总量。

流量通常用立方米/小时（m³/h）或升/分钟（L/min）来表示。

不同类型的流量测量仪表具有不同的最小和最大可测流量范围。

例如，对于家用水表，其最小可测流量可能为0.01 m³/h，而最大可测流量可能为10 m³/h。

流量测量及仪表分类有哪几种？
答：流量是指被测介质（气体或液体，又称流体）在单位时间内流国某一截面的数量。

按体积计算的为体积流量。

用Ｑ表示。

其单位为立方米每小时（
Ｍ３／h）、升每分（l／min）或升每秒（l／s）按重量计算的为重量流量，用Ｇ表示，其单位为吨每小时（Ｔ／h）、千克每分（kg／min）、千克每秒（kg／s）、工业上用语测量流量的仪表叫流量仪表。

流量测量就是利用流量仪表对被测介质进行计量，其表示式为：Ｑ＝ＶＦ或Ｇ＝Ｑr
式中Ｑ、Ｇ是被测流量（体积或重量）
Ｖ为该截面积处的平均流量
Ｆ为截面积r为流体重度
工业常用的流量仪表按构造不同可分为速度式（如旋翼式水表、转子流量计、差压节流式、耙式、电磁式等）；容积式（如罗茨流量计、圆盘式流量计、椭圆齿轮流量计等）。

工人农具工作性能，又分为指示式仪表、积算式仪表、调节、记录式仪表等、一种又以差压节流式仪表应用较广泛。

差压节流式仪表主要有节流装置（孔板）即测量单位；差压计变送单位组成（统称为一次表）。

再与调节或显示单位（称为＝次表）及执行机构单位配合使用。

其测量原理为：当流体流经节流装置（孔板）时，由于截面积的减小，使其流速增大，静压强减小，故而在孔板前后形成一定压差△Ｐ增大（Ｐ前—Ｐ后），并使该压差与流体流量流
速变化成一定关系（相应增大、减小），故流量大，流速大△Ｐ增大，否则相反。

所以依据该关系原理，通过测量压差的办法，由此来测量流量的变化。

流量测量仪表安装设计规范（一）差压流量测量节流装置的安装应符合以下规定：1、节流装置应安装在被测介质完全充满的管道上。

2、节流装置的上、下游侧应有一定长度的直管段。

上游侧的最小直管段与上游侧的局部阻力件形式和节流孔直径与管道内径的比值(fl=d/D)有关。

3、如在水平或倾斜管道上安装节流装置，取压孔位于管道横截面上的方位应符合下列规定：a）测量气体时，对于湿气体，应在与垂直中心线夹角为α范围内；对于干气体，应在水平中心线上半部及水平中心线下方α角范围内，α小于45°；b）测量蒸汽时，在水平中心线上；c）测量液体时，在水平中心线上下α角范围内，当液体中含有固体颗粒时，在水平中心线上方；液体中含有气体时，在水平中心线的下方，α小于45°。

4、节流装置宜安装在水平管道上，亦可装在垂直管道上(偏心或圆缺孔板除外)，应考虑便于安装维护，必要时应设置操作平台。

安装在埋地管道时，应设置地井。

5、偏心锐孔板必须安装在水平管道上。

如被测液体中含有气体，锐孔应与工艺管道内圆顶点相切，取压孔位于管道横截面的水平中心线上；如测量含凝液的气体或含固体颗粒的液体，锐孔应与工艺管道内圆底点相切，取压孔位于管道顶部或水平中心线上。

（二）均速管流量计的安装应符合以下规定注：本条适用于均速管类(例ITABAR，VBRABAR，ANUBA等)流量计、比托管流量计及其变形产品如V形比托管（V-cone)流量计和比托式文丘里管的安装。

1、均速管流量计应安装在被测介质完全充满的管道上。

2、均速管流量计宜安装于水平管道上：当测量气体、蒸汽时。

也可安装于垂直管道上。

3、均速管流量计在工艺管道上截面上的插入方位应满足下列要求：a）在水平管道上安装、铡量气体时，应在水平线以上且与水平线夹角30°—150°的范围内；b）在水平管道上安装、测量液体和蒸汽时，应在水平线以下且与水平线夹角-50°—-130°的范围内；c）在垂直管道上安装时，可在与管道中心线垂直的平面内的任意位置；d）均速管流量计测压孔开孔中心线与管道中心线的偏差应小于3°；均速管杆中心线与管线垂直度偏差应小于5°，与管道中心线的偏差应小于3°。
