流量测量仪表知识

  • 格式：ppt
  • 大小：6.33 MB
  • 文档页数：68

下载文档原格式

  / 68

合集下载

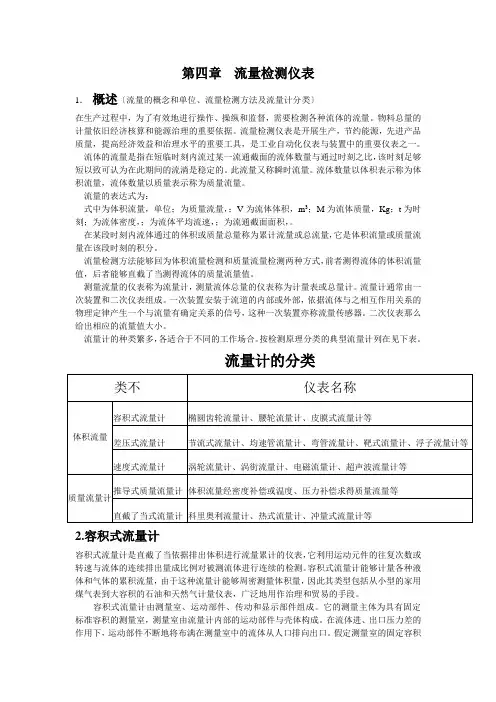

流量检测仪表基础知识讲义

流量检测仪表基础知识讲义

第四章流量检测仪表1．概述〔流量的概念和单位、流量检测方法及流量计分类〕在生产过程中，为了有效地进行操作、操纵和监督，需要检测各种流体的流量。

物料总量的计量依旧经济核算和能源治理的重要依据。

流量检测仪表是开展生产，节约能源，先进产品质量，提高经济效益和治理水平的重要工具，是工业自动化仪表与装置中的重要仪表之一。

流体的流量是指在短临时刻内流过某一流通截面的流体数量与通过时刻之比，该时刻足够短以致可认为在此期间的流淌是稳定的。

此流量又称瞬时流量。

流体数量以体积表示称为体积流量，流体数量以质量表示称为质量流量。

流量的表达式为：式中为体积流量，单位；为质量流量，；V为流体体积，m3；M为流体质量，Kg；t为时刻；为流体密度，；为流体平均流速，；为流通截面面积，。

在某段时刻内流体通过的体积或质量总量称为累计流量或总流量，它是体积流量或质量流量在该段时刻的积分。

流量检测方法能够回为体积流量检测和质量流量检测两种方式，前者测得流体的体积流量值，后者能够直截了当测得流体的质量流量值。

测量流量的仪表称为流量计，测量流体总量的仪表称为计量表或总量计。

流量计通常由一次装置和二次仪表组成。

一次装置安装于流道的内部或外部，依据流体与之相互作用关系的物理定律产生一个与流量有确定关系的信号，这种一次装置亦称流量传感器。

二次仪表那么给出相应的流量值大小。

流量计的种类繁多，各适合于不同的工作场合。

按检测原理分类的典型流量计列在见下表。

流量计的分类2.容积式流量计容积式流量计是直截了当依据排出体积进行流量累计的仪表，它利用运动元件的往复次数或转速与流体的连续排出量成比例对被测流体进行连续的检测。

容积式流量计能够计量各种液体和气体的累积流量，由于这种流量计能够周密测量体积量，因此其类型包括从小型的家用煤气表到大容积的石油和天然气计量仪表，广泛地用作治理和贸易的手段。

容积式流量计由测量室、运动部件、传动和显示部件组成。

它的测量主体为具有固定标准容积的测量室，测量室由流量计内部的运动部件与壳体构成。

流量测量仪表ppt课件

流量测量仪表ppt课件
管将差压信号传递给差压变送器，转换成4～
20mA.DC标准信号，经流量显示仪，便显示出管道内
的瞬时和累积流量。

孔板图形
节流装置的取压方式






节流装置的取压方式，孔板有5种，喷嘴只有角接取压和径
距取压两种。
1、角接取压 上、下游侧取压孔轴心线与孔板（喷嘴）前后
端面的间距各等于取压直径的一半，因而取压孔穿透处与孔
① 孔板装反，入口阻力减小，相对压差降低，仪
表指示偏低
② 标准节流元件是在流体的紊流工况下工作的。
因为节流装置的流量系数是在典型的紊流流速下取
得的。
③ 节流孔板安装要求一般直管段板前（10）D，
板后（5）D。如果条件具备板前直管段最好（30-50）
D。

④在孔板加工的技术要求中，上游平面应和孔板
灌隔离液的差压流量计，在启动前，即在打开孔板取压
阀之前，必须先将平衡阀门切断，一防止隔离液冲走。在
停用时，必须首先切断取压阀门，然后方可打开平衡阀门，
使仪表处于平衡状态。
温度压力补偿

压差式流量计在使用中的测量误差往往来自被测介质中工作状态
的变动、节流装置安装不正确、孔板入口边缘的磨损、节流装置内
差压变送器因零位误差，，指示为2%，则流量的指示误差是
多少？
因为流量和差压的平方根成正比，所以差压为2%时，流量为

Q=√0.02=14.14%
所以流量很小时，由于压差表的误差而引起的流量指示误差
会很大，所以一般规定流量表应在其刻度的30%以上。同时，
应该对差压式流量计进行小信号切除，一般切除5%左右。
玻璃转子流量计

流量仪表基础知识讲解

流量仪表基础知识讲解

三、差压式流量计：
节流装置与差压变送器配套测量流体的流量，是炼油、化工行业中使用最广泛的一种流量测量 仪表。
图3 标准孔板的基本结构
1、节流装置测量原理
在管道中流动的流体具有动能和位能，在一定条 件下这两种能量可以相互转换，但参加转换的能量 总和是不变的。应用节流元件测量流量就是利用这 个原理来实现的。 节流装置是在充满管道的流体流经管道内的一种 流装置，流束将在节流处形成局部收缩，从而使流 速增加，静压力降低，于是在节流件前后产生了静 压力差（或称节流式流量计） 节流装置的流量公式可以写成：
流量仪表基础知识
鄂尔多斯分公司 仪表专业 2016年初级工鉴定培训 主讲人：汤乾光
一、流量的概念与分类
1、概念：单位时间内通过管道中某横截面的流体数量。 2、根据时间的不同，分类为： （1）瞬时流量：单位时间内通过管道中某横截面的流体数量。单位：m3/h、L/h、 Kg/h等。 用途：常用于操作、监视、控制生产过程。 （2）累积流量：某一段时间内通过管道中某横截面的流体数量。单位：m3 、L、 Kg、T等。 用途：常用于经济核算，如水表、煤气表等民用及工业用计量表。 3、根据检测量的不同，分类为： （1）体积流量：单位时间内通过管道中某横截面的流体体积数量。单位：m3/h、 L/h等 （2）质量流量：单位时间内通过管道中某横截面的流体质量数量。单位：Kg/h、 T/h等 4、相互换算： （1）累积流量 = 瞬时流量 × 累积时间 （2）质量流量 = 体积流量 × 流体质量
图6 电磁流量计
2、优点： ①电磁流量计没有可动部件、节流部件，不会引起压力损失，不会引起磨损，堵塞 等问题。可通过附上耐腐蚀绝缘衬里和选择耐腐材料制成电极，可用于各种腐蚀性 介质的测量． ②电磁流量计是一种体积流量测量仪表，不受被测介质的温度、粘度、密度以及电 导率(在一定范围内)的影响。经水标定以后，就可以用来测量其它导电性液体的流量 ，而不需要附加其它修正。 ③电磁流量计的量程范围极宽，量程比可达1：100。此外。 ④电磁流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，而且线性好。 3、缺点： ①不能用于测量气体、蒸气以及含有大量气体的液体． ②不能用来测量电导率很低的液体介质，被测液体介质的电导率不能低于10－5（ S/cm），相当于蒸馏水的电导率．对石油制品或者有机溶剂等还无能为力。 ③由于测量管绝缘衬里材料受温度的限制，工业电磁流量计还不能测量高温高压流 体。 ④电磁流量计受流速分布影响，在轴对称分布的条件下，流量信号与平均流速成正 比．所以，电磁流量计前后也必须有一定长度的前后直管段． ⑤电磁流量计易受外界电磁干扰的影响。

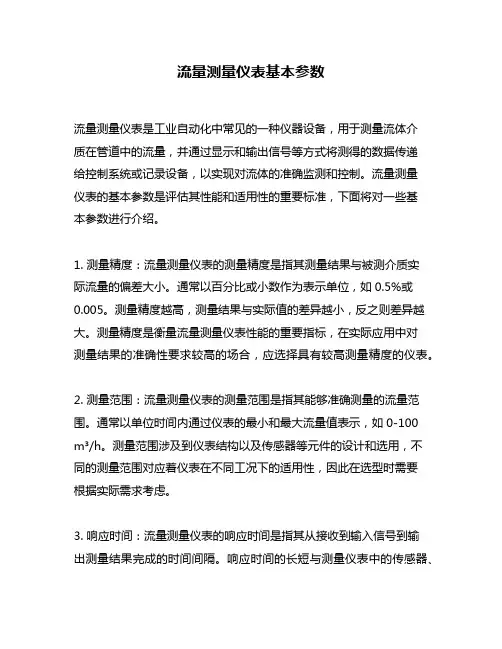

流量测量仪表基本参数

流量测量仪表基本参数

流量测量仪表基本参数流量测量仪表是工业自动化中常见的一种仪器设备，用于测量流体介质在管道中的流量，并通过显示和输出信号等方式将测得的数据传递给控制系统或记录设备，以实现对流体的准确监测和控制。

流量测量仪表的基本参数是评估其性能和适用性的重要标准，下面将对一些基本参数进行介绍。

1. 测量精度：流量测量仪表的测量精度是指其测量结果与被测介质实际流量的偏差大小。

通常以百分比或小数作为表示单位，如0.5%或0.005。

测量精度越高，测量结果与实际值的差异越小，反之则差异越大。

测量精度是衡量流量测量仪表性能的重要指标，在实际应用中对测量结果的准确性要求较高的场合，应选择具有较高测量精度的仪表。

2. 测量范围：流量测量仪表的测量范围是指其能够准确测量的流量范围。

通常以单位时间内通过仪表的最小和最大流量值表示，如0-100m³/h。

测量范围涉及到仪表结构以及传感器等元件的设计和选用，不同的测量范围对应着仪表在不同工况下的适用性，因此在选型时需要根据实际需求考虑。

3. 响应时间：流量测量仪表的响应时间是指其从接收到输入信号到输出测量结果完成的时间间隔。

响应时间的长短与测量仪表中的传感器、信号处理电路等相关，一般情况下，响应时间越短，测量结果与实际情况的变化越接近，反之则变化越滞后。

在对流量变化较快的场合，需要选择具有较短响应时间的仪表。

4. 精度稳定性：流量测量仪表的精度稳定性是指在长期使用的过程中，测量精度的稳定性。

精度稳定性可以从传感器的稳定性、温度对测量精度的影响以及仪表自身的寿命等方面考虑。

一个精度稳定性好的流量测量仪表可以在长期使用中保持较高的准确性，减少维护与校准的工作。

总结回顾：流量测量仪表的基本参数是衡量其性能和适用性的重要指标，包括测量精度、测量范围、响应时间和精度稳定性等。

在选用流量测量仪表时，需要根据实际需求和场合的要求来选择合适的仪表。

这些基本参数在实际应用中起到了至关重要的作用，可以帮助实现对流体的准确监测和控制。

第六章 流量测量(新)

第六章 流量测量(新)
第六章 流量检测及仪表
第一节 流量测量的基本知识
一、流体的流量 流量的定义：流体流量是指单位时间内流过管道或明渠某一截 面流体的量，也称为瞬时流量。 在某一段时间间隔内流过某一截面的流体的量称为流过的总量， 也称作积分流量或累积流量。总量除以得到总量的时间就称为 该段时间内的平均流量。 流体流量的表示：一般可分为质量流量 qm 和体积流量 qV。 两 者之间满足以下关系：
式中
n——椭圆齿轮的旋转次数；V0——半月形测量室 的容积； R——容积室的半径； a，b——椭圆齿 轮的长半轴和短半轴；δ——椭圆齿轮的厚度。
椭圆齿轮流量计的工作原理
腰轮流量计
二、容积式流量计的特点
1．测量准确度高，一般可达±(0.1～0.5)％，是所有流 量仪表中测量精度最高的一类仪表。 2．安装管道条件对流量计计量精度没有影响，流量计前 不需要直管段，这使得容积式流量计在现场使用有 极重要的意义。 3．测量范围较宽，典型的流量量程比可为5:1到10:1， 特殊的可达30:1。 4. 机械结构较复杂，体积庞大笨重，一般只适用于中小 口径仪表。 5. 大部分容积式流量计只适用于洁净单相流体。测量含 有颗粒、脏污物的流体时需安装过滤器，测量含有 气体的液体时必须安装气体分离器。
l m 1 1.25 D
所以，体积流量与频率f之间的关系为：
d d qv D (1 1.25 ) f 4 D St
2

二、涡街流量计的结构
涡街流量计由传感器和转换器两部分组成。 传感器包括旋涡发生体、检测元件、安装架和法 兰等。 转换器包括前臵放大器、滤波整形电路、接线端 子、支架和防护罩等。智能式仪表还将CPU、存储单元、 显示单元、通讯单元及其他功能模块也装在转换器内， 形成智能型和组合型涡街流量。 旋涡发生体是涡街流量计的关键部件，一般采用 1Cr18Ni12Mo2Ti 不锈钢。旋涡发生体的几何参数大多 通过实验确定。旋涡发生体的形状按柱形分，它有圆 柱、三角柱、梯形柱、T形柱等；按结构分，它有单体、 双体和多体之分。

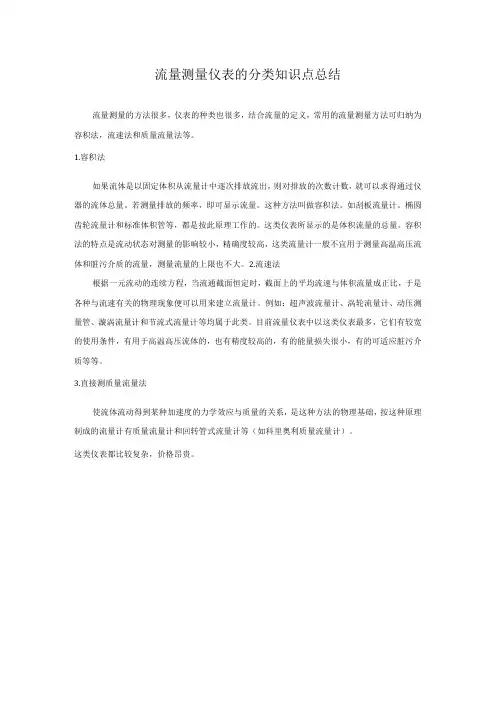

流量测量仪表的分类知识点总结

流量测量仪表的分类知识点总结

流量测量仪表的分类知识点总结
流量测量的方法很多，仪表的种类也很多，结合流量的定义，常用的流量测量方法可归纳为容积法，流速法和质量流量法等。

1.容积法
如果流体是以固定体积从流量计中逐次排放流出，则对排放的次数计数，就可以求得通过仪器的流体总量。

若测量排放的频率，即可显示流量。

这种方法叫做容积法。

如刮板流量计。

椭圆齿轮流量计和标准体积管等，都是按此原理工作的。

这类仪表所显示的是体积流量的总量。

容积法的特点是流动状态对测量的影响较小，精确度较高，这类流量计一般不宜用于测量高温高压流体和脏污介质的流量，测量流量的上限也不大。

2.流速法
根据一元流动的连续方程，当流通截面恒定时，截面上的平均流速与体积流量成正比，于是各种与流速有关的物理现象便可以用来建立流量计。

例如：超声波流量计、涡轮流量计、动压测量管、漩涡流量计和节流式流量计等均属于此类。

目前流量仪表中以这类仪表最多，它们有较宽的使用条件，有用于高温高压流体的，也有精度较高的，有的能量损失很小，有的可适应脏污介质等等。

3.直接测质量流量法
使流体流动得到某种加速度的力学效应与质量的关系，是这种方法的物理基础，按这种原理制成的流量计有质量流量计和回转管式流量计等（如科里奥利质量流量计）。

这类仪表都比较复杂，价格昂贵。

流量检测及仪表(1)

流量检测及仪表(1)
量高粘度的流体（例如重油、树脂等）甚至糊状物的流量， 但要求被测介质干净，不含固体颗粒，所以一般情况下，流 量计前要装过滤器。 ❖ 由于受零件变形的影响，容积式流量计一般不宜在高温或低 温下使用。
18
18
皮肌炎图片——皮肌炎的症状表现
❖ 皮肌炎是一种引起皮肤、肌肉 、心、肺、肾等多脏器严重损害 的，全身性疾病，而且不少患者 同时伴有恶性肿瘤。它的1症状表 现如下：
随着质量流量的增加，这种现象变得更加明显，出水侧摆动相位超前
于入水侧更多。
34
34
这就是科氏力质量流量的检测原理，它利用两管的振动（摆动）相 位差来反映流经该U形管的质量流量。
科里奥利力质量流量计
利用科氏力构成的质量流量计有直管、弯管、单管、双管等多种形式。 双弯管型（最常见） 它由两根金属U形管组成，其端部连通并与被测管路相连。
❖ 1、早期皮肌炎患者，还往往伴 有全身不适症状，如-全身肌肉酸 痛，软弱无力，上楼梯时感觉两 腿费力；举手梳理头发时，举高 手臂很吃力；抬头转头缓慢而费 力。
19
3.3.5电磁流量计
适用场合
可以检测具有一定电导率的酸、碱、盐溶 液，腐蚀性液体以及含有固体颗粒的的液 体测量，但不能检测气体、蒸汽和非导电 液体的流量。
S N
涡轮流量测量原理图
24
24
流体通过涡轮流量计时推动涡轮转动，涡轮叶片周期性 地扫过磁钢，使磁路磁阻发生周期性地变化，线圈感应产生 的交流电信号频率与涡轮转速成正比，即与流速成正比。涡 轮流量计的流量方程式为：
q
仪表常数ξ与流量计的涡轮结构等因 ω
素有关。在流量计的使用范围内
，ξ值保持为常数，使流量与转速 接近线性关系。ω为角频率。
流量公式

流量检测及仪表

流量检测及仪表

节流式流量计通常由能将流体流量转换成差压信号的节流 装置及测量差压并显示流量的差压计组成．安装在流通管 道中的节流装置也称“一次装置”，它包括节流件、取压 装置和前后直管段．显示装置也称“二次装置”，它包括 差压信号管路利测量中所需的仪表．
一).差压式流量计:
差压式流量计是根据安装于管道中流量检测件产生的差 压、已知的流体条件和检测件与管道的几何尺寸来测量 流量的仪表。 差压式流量计由一次装置(检测件)和二次装置(差压转换 和流量显示仪表)组成。通常以检测件的型式对差压式流 量计分类，如孔扳流量计、文丘里管流量计及均速管流 量计等。二次装置为各种机械、电子、机电一体式差压 计，差压变送器和流量显示及计算仪表，它已发展为三 化 ( 系列化、通用化及标准化 )程度很高的种类规格庞杂 的一大类仪表。 差压计既可用于测量流量参数，也可测量其他参数(如压 力、物位、密度等)。
质量流量M
M Q 或
体积流量Q
Q M

如以 t 表示时间，则流量和总量之间的关系是
Q总 Qdt,
0 t
M 总 Mdt
0
t
流量计：测量流体流量的仪表。 计量表：测量流体总量的仪表。
二分类
1.速度式流量计
以测量流体在管道内的流速作为测量依据 来计算流量的仪表。 2.容积式流量计 以单位时间内所排出的流体的固定容积的 数目作为测量依据来计算流量的仪表。 3.质量流量计 以测量流体流过的质量 M 为依据的流量计。 质量流量计分直接式和间接式两种。
按用途分类
1）标准节流装置；2）低雷诺数节流装置；3）脏污流节 流装置；4）低压损节流装置；5）小管径节流装置；6） 宽范围度节流装置；7）临界流节流装置；
测量原理:

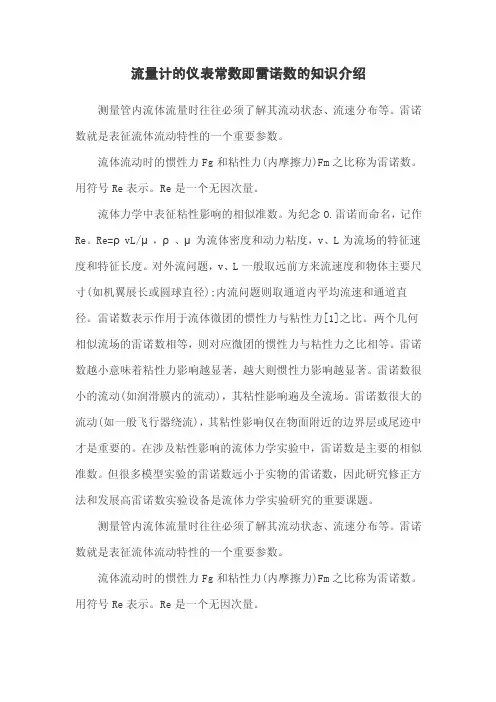

流量计的仪表常数即雷诺数的知识介绍

流量计的仪表常数即雷诺数的知识介绍

流量计的仪表常数即雷诺数的知识介绍测量管内流体流量时往往必须了解其流动状态、流速分布等。

雷诺数就是表征流体流动特性的一个重要参数。

流体流动时的惯性力Fg和粘性力(内摩擦力)Fm之比称为雷诺数。

用符号Re表示。

Re是一个无因次量。

流体力学中表征粘性影响的相似准数。

为纪念O.雷诺而命名，记作Re。

Re=ρvL/μ，ρ、μ为流体密度和动力粘度，v、L为流场的特征速度和特征长度。

对外流问题，v、L一般取远前方来流速度和物体主要尺寸(如机翼展长或圆球直径);内流问题则取通道内平均流速和通道直径。

雷诺数表示作用于流体微团的惯性力与粘性力[1]之比。

两个几何相似流场的雷诺数相等，则对应微团的惯性力与粘性力之比相等。

雷诺数越小意味着粘性力影响越显著，越大则惯性力影响越显著。

雷诺数很小的流动(如润滑膜内的流动)，其粘性影响遍及全流场。

雷诺数很大的流动(如一般飞行器绕流)，其粘性影响仅在物面附近的边界层或尾迹中才是重要的。

在涉及粘性影响的流体力学实验中，雷诺数是主要的相似准数。

但很多模型实验的雷诺数远小于实物的雷诺数，因此研究修正方法和发展高雷诺数实验设备是流体力学实验研究的重要课题。

测量管内流体流量时往往必须了解其流动状态、流速分布等。

雷诺数就是表征流体流动特性的一个重要参数。

流体流动时的惯性力Fg和粘性力(内摩擦力)Fm之比称为雷诺数。

用符号Re表示。

Re是一个无因次量。

雷诺数小，意味着流体流动时各质点间的粘性力占主要地位，流体各质点平行于管路内壁有规则地流动，呈层流流动状态。

雷诺数大，意味着惯性力占主要地位，流体呈紊流流动状态，一般管道雷诺数Re<2000为层流状态，Re>4000为紊流状态，Re=2000～4000为过渡状态。

在不同的流动状态下，流体的运动规律.流速的分布等都是不同的，因而管道内流体的平均流速υ与最大流速υmax的比值也是不同的。

因此雷诺数的大小决定了粘性流体的流动特性。

外部条件几何相似时(几何相似的管子，流体流过几何相似的物体等)，若它们的雷诺数相等，则流体流动状态也是几何相似的(流体动力学相似)。

流量计基础知识

流量计基础知识

流量的定义

流量是单位时间内流过管道横截面或明渠横断面的流体量。 若流体量以质量表示时，称为质量流量，一般用qm表示； 若流体量以体积表示时，称为体积流量，一般用qv表示。 用数学表达式可以表示为： qv=ΔV/Δt=uA （1） qm=Δm/Δt=ρuA （2） 式中，qv 是体积流量（m3/s）； qm 是质量流量（kg/s）； V 是流体体积（m3）； m是流体质量（kg）； t 是时间（s）； ρ 是流体密度（kg/m3）； u 是管内平均流速（m/s）； A 是管道横截面积（m2）。 体积流量单位有：L/S,L/h，L/m，m3/s，ft3/h等， 质量流量单位有：T/d，Kg/h，g/m等
电磁流量计 涡街流量计
差压流量计
热式流量计
流量计
体积流 量计
质量流 量计
孔板流 量计
涡街流 量计
电磁流 量计
转子流 量计
超声波 流量计
椭圆齿 轮流量 计
科里奥 利质量 流量计
热式质 量流量 计
差压式 质量流 量计
流量计
机械式流 量计
电子式流 量计
差压式流 量计
容积式流 量计
变面积式 流量计
靶式流量 计
•
• •
•
• • • •
靶式流量计
•
•
•
•
•
靶式流量计是基于力学原理的一种流量计，靶式流量计是差压流量 计的一个品种，它在工业上的开发应用已有数十年的历史。它既有 孔板、涡街等流量计无可动部件的特点，同时又具有很高的灵敏度、 与容积式流量计相媲美的准确度，量程范围宽。 新一代智能靶式流量计，集流量、温度、压力检测功能于一体，采 用先进的单片机技术和电容式压力传感器，产品无可动部件，抗振 动、抗杂质、抗干扰能力强;具有操作简单，安装容易，免维护， 故障自检，运行费用低等一系列特点。新型靶式流量计的力转换器 采用应变式力转换器。 工作原理 当介质在测量管中流动时，因其自身的动能与靶板产生 压差，而产生对靶板的作用力，使靶板产生微量的位移，其作用力 的大小与介质流速的平方成正比，靶板所受的作用力经靶杆传递， 使传感器的弹性体产生微量变化，从而打破贴片电容组成的电桥平 衡。产生与流量在靶板上作用力对应的电压信号：由流体流量特征 的影响，流量与电桥产生的电压的平方成正比。在测量管（仪表表 体）中心同轴放置一块园形靶板，当流体冲击靶板时，靶板上受到 一个力F，它与流速V，介质密度ρ 和靶板受力面积A之间关系式如 下所示：F=CdAP·V2/2 式中 F ——靶板上受的力，N； CD — —阻力系数； ρ ——流体密度，kg/m3 ； V——流体流速，m/s； A——靶板受力面积，m2 。 靶式流量计由检测装置，力转换器，信号处理和显示仪表几部分组 成。检测装置包括测量管和靶板，力转换器为应变计式传感器，信 号处理和显示仪可以就地直读显示或远距标准信号传输等。 靶式流量计的结构形式可分为管道式，夹装式和插入式等，各类结 构形式还可分为一体式和分离式二种。

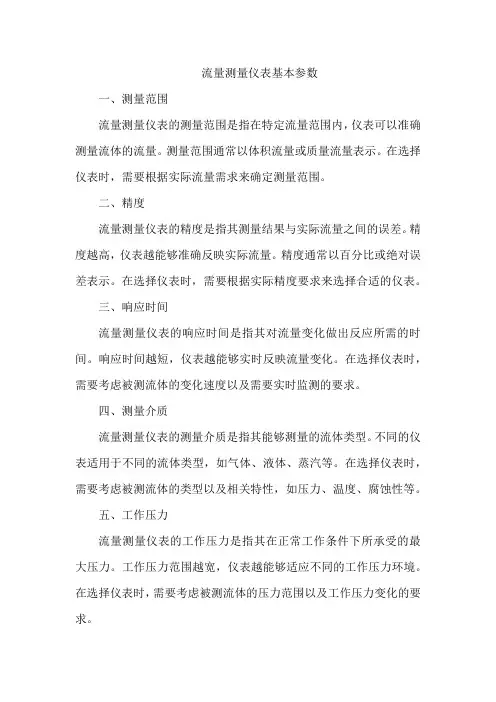

流量测量仪表基本参数

流量测量仪表基本参数

流量测量仪表基本参数一、测量范围流量测量仪表的测量范围是指在特定流量范围内，仪表可以准确测量流体的流量。

测量范围通常以体积流量或质量流量表示。

在选择仪表时，需要根据实际流量需求来确定测量范围。

二、精度流量测量仪表的精度是指其测量结果与实际流量之间的误差。

精度越高，仪表越能够准确反映实际流量。

精度通常以百分比或绝对误差表示。

在选择仪表时，需要根据实际精度要求来选择合适的仪表。

三、响应时间流量测量仪表的响应时间是指其对流量变化做出反应所需的时间。

响应时间越短，仪表越能够实时反映流量变化。

在选择仪表时，需要考虑被测流体的变化速度以及需要实时监测的要求。

四、测量介质流量测量仪表的测量介质是指其能够测量的流体类型。

不同的仪表适用于不同的流体类型，如气体、液体、蒸汽等。

在选择仪表时，需要考虑被测流体的类型以及相关特性，如压力、温度、腐蚀性等。

五、工作压力流量测量仪表的工作压力是指其在正常工作条件下所承受的最大压力。

工作压力范围越宽，仪表越能够适应不同的工作压力环境。

在选择仪表时，需要考虑被测流体的压力范围以及工作压力变化的要求。

六、工作温度流量测量仪表的工作温度是指其在正常工作条件下所承受的最大温度。

工作温度范围越宽，仪表越能够适应不同的温度环境。

在选择仪表时，需要考虑被测流体的温度范围以及工作温度变化的要求。

七、量程流量测量仪表的量程是指其能够测量的最大流量范围。

量程越大，仪表越能够适应不同的流量需求。

在选择仪表时，需要考虑被测流体的流量范围以及需要监测的流量变化范围。

八、重复性流量测量仪表的重复性是指其在相同条件下多次测量同一流量的误差分布情况。

重复性越好，仪表越能够提供一致的测量结果。

在选择仪表时，需要考虑其对重复性的要求以及需要监测的流体特性。

流量测量仪表学习

流量测量仪表学习

喷嘴流量计
文丘里流量计
容积法。容积式流量计相当于一个标准容积的容器，它接连不断地对流动 介质进行度量，并以单位时间内度量的标准容积数来计算流量，流量越大， 度量的次数越多，输出的频率越高。容积式流量计的原理比较简单，适于测 量高粘度、低雷诺数的流体。椭圆齿轮流量计、腰轮流量计、刮板流量计等
腰轮流量计
不易堵塞，适于测量高粘度、高脏污及 有悬浮固体颗粒介质的流量。
缺点 ➢ 压力损失大，测量精度不太高。目前靶式流量
计的配用管径为 15~200mm 系列，正常情况 下测量精确度可达±1% ，范围度为3:1。 ➢ 水锤影响。高流速冲击靶片，在靶片后产生旋 涡，影响信号稳定性。
水锤现象。水（或其他液体）输送过程中，由于阀门突然开启或关闭、水泵
综
合
流量
考 虑
计能
进 行
否正
选
常工
型
作的
因素
（工况）流量范围 介质状况 介质温度 介质压力 环境温度 压力损失
谢 谢！
13 14 13X
15 16
17 18
19 20
21 22
23 24 23X
14X
24X
Catalyst 3750 SERIES
1
2
3
4
SYST RPS MASTR STAT DUPLX SPEED STACK
MODE
12 1X
34
56
78
9 10
11 12 11X
2X
12X
13 14 13X
15 16
液、气
±0.2～2 ±0.15 ±0.5
2 靶式流量计
工作原理：流体流动时，冲击在靶上，使靶 产生微小的位移，此微小位移(或流体对靶 的作用力)反映了流量的大小。其敏感部分 是一个圆盘形靶。靶式流量计主要应用于高 粘度、低雷诺数、含固体颗粒的浆液及腐蚀 介质流量测量。

流量测量仪表

流量测量仪表
虽然节流式流量计的应用非常广泛，但如果选用不当往往会出现很大的 测量误差。在此列举具体选用时应考虑的主要问题。
选用考虑要点
1、仪表性能方面 (1) 精确度、重复性、线性度、流量范围
(2) 压力损失 当要求的压力损失较小时，可采用喷嘴、文丘里管等。
流量检测方法及仪表
——节流装置的选用
2、流体特性方面 1)流体物性参数的确定
3、在使用中，要保持节流装置的清洁。如在节流装置处防止有沉淀、 结焦、堵塞等现象。
在现场使用中，孔板等表面可能会沾结上一层污垢，或者由于在孔 板前后角落处日久而沉积有沉淀物，或者由于强腐蚀作用都会使管 道的流体截面积发生渐变，以及引压管管路的泄露和脏污，都会造 成流量测量误差。所以，在使用中，要保持节流装置的清洁。如在 节流装置处有沉淀、结焦、堵塞等现象，也会引起较大的测量误差， 必须及时清洗。 4、节流装置的磨损，应注意日常检查、维修，必要时应换用新的孔 板。节流装置使用日久，特别是在被测介质夹杂有固体颗粒等机械 物情况下，或者由于化学腐蚀，都会造成节流装置的几何形状和尺 寸的变化。对于使用广泛的孔板来讲，它的入口边缘的尖锐度会由 于受到冲击、磨损和腐蚀而变钝。这样，在相等数量的流体经过时 所产生的压差△P将变小，从而引起仪表指示值偏低。故应注意检查、 维修，必要时应更换新的孔板。
差压式流量计的工作原理总结
流体在管道中正常流动（v、q）
节流件使流体收缩，流速增大，静压力降低
“静压差”与流量有关
节流件前后出现“静压差”
再采用差压变送器，将差压信号转换为统一的标准信号，便于显示及控制
qv
p
p
Io
节流装置
引压管
差压变送器
显示仪表/控制器
差压式流量计组成
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

中航工业河北安吉宏业
电磁流量计
中航工业河北安吉宏业
一、概述
电磁流量计主要用于钢铁、冶金、给、排水、石 油、化工、食品、环保、农业灌溉等工业领域，测 量水及各种有腐蚀性的酸、碱、盐等的体积流量。 但须注意被测介质必须导电。
中航工业河北安吉宏业
二、特点
1、测量具有电导率≥5μs/cm的导电液体或含有纤维、固体 颗粒和悬浮物的导电液体。 2、不受流体密度、黏度、温度、压力、电导率变化影响。 3、测量管内无阻力及活动部件， 因此无压力损失。 4、合理选择电极及衬里材料，能够测量各种腐蚀性和磨损性 强的导电介质。 5、功耗低，功率＜20W，测量精度高，流量测量范围宽。 6、具有电流、频率、脉冲和RS485数字通讯输出和故障报警 等功能。可与显示仪、记录仪、积算仪或调节器配套，对流送 7、具有自动流向鉴别，能测量双向流。 8、能显示瞬时流量 、流速、流量百分比、正反累积流量、差 值流量。
中航工业河北安吉宏业
流量测量仪表知识
中航工业河北安吉宏业
二○一○年八月二十六日
中航工业河北安吉宏业
仪表、泵产品
• 各种流量仪表 1、LFX分流旋翼式蒸汽流量计 2、温压补偿一体化涡街流量计 3、数字涡街流量计 4、电子椭圆齿轮流量计 5、电磁流量计 6、LXY-A流量积算仪 7、化工离心泵 8、LG系列流量测量节流装置
中航工业河北安吉宏业
2、安装 1）、冲洗管路 冲洗必须在流量计 安装以前进行，这时在 流量计安装部位装一短管，详见示意图。 2）、在流量计上游尽可能近的地方安装过滤器 3）、若流量计在高位箱下使用，液压头必须大 于管道系统、流量计、过滤器等的压力损失总和； 4）、流量计上的流向箭头应与被测介质的流动 方向一致。
中航工业河北安吉宏业
电子椭圆齿轮流量计
一、概述 椭圆齿轮流量计是一种典型的容积式流量计，是测量管 道内流过的液体流量的计量仪表，此流量计设计简单，具有 性能可靠、精度高、测量范围度宽、安装方便、不需要直管 段等优点，且压损小，随着材料和工艺的改进，该产品的使
用已从石油扩展到化工原料、水等几乎所有液体介质的测
中航工业河北安吉宏业
数字涡街流量计 一、结 构
• LUGB涡街流量传感器 由检测器、转换器两大部 分组成。（见图） • 检测器由表体、旋涡发 生体、检测体组成。 • 转换器由外壳及数字涡 街信号板组成。
中航工业河北安吉宏业
二、数字涡街的技术特点
数字涡街与普通涡街的主要区别在于信号处理 部分，普通涡街是单纯硬件滤波，数字涡街既有硬 件滤波又有软件滤波，以软件滤波为主。数字涡街 由运算速度更快、性能更好的单片机来满足运算要 求。使得涡街流量计可靠性、稳定性更好、测量精 度高、量程范围更宽。
中航工业河北安吉宏业
二、用途和特点 1、用途 一体化涡街流量计广泛用于石油、化工、电力、轻工、城市供热 等部门蒸汽管道的流量测量。由于流量计材质为不锈钢1Cr18Ni9Ti， 也可用于医疗卫生行业蒸汽管道的流量测量。 2、特点 (1) 结构简单，无可动部件，安装维修方便，寿命长。 (2) 压力损失小，量程范围宽。 (3) 压电应力检测体独立地安装在旋涡发生体后方，减少了介质中 脏物的影响。 (4) 检测元件不直接与被测介质接触，尤其适合于恶劣环境下的流 量测量。 (5) 温压同时补偿，可现场显示瞬时流量、累积流量、温度、压力
中航工业河北安吉宏业
●双行显示。 上排为瞬时流量（单位为m3/h或L/min）。 下排为班产量或累积流量（单位为m3或L）。可通过 按键来进行切换。 ●班产量可清零。 用班产量清零按键可以对班产量进行一键清零。 ●可设置流量单位m3/h、L/min、m3、L。 ⑥具有电池欠压报警功能。 电池电压正常供电时，无显示；当电池电量不足时 在上排最左侧闪烁显示符号“ ”。
公称通径：
DN10 、15、20、25、32、40、50、 65、80、100、125、150、200、250、 300、350、400、450、500、600、 700、800、900、1000、1200、 1400、1600、1800、2000
中航工业河北安吉宏业
五、电磁流量计性能指标
执行标准 JB/T9248－1999 测量误差：1m/S~10m/S ±0.5% R； 0.3m/S~1m/S ± 0.5% FS； 最高测量流速：10m/s 液体导电率：≥5μs/cm 最高流体温度：视衬里情况45℃～150 ℃ 公称压力：DN10～DN50 DN65～DN150 DN200～DN1000 DN1200～DN2000 4.0MPa 1.6MPa 1.0MPa 0.6MPa
中航工业河北安吉宏业
四、选型与安装
1、 选型
(1)选型之前，应先确定被测介质的流量值（可以是估算 值）； (2) 管道内的被测介质流量必须在流量计的流速范围之内 ，否则不能使用，最佳是处于流量计流量范围的1/2～2/3处。 (3) 如果实际管道口径大于或小于选定的仪表口径，则应 采用收缩管或扩张管变径，以保证仪表的正确使用。
2、安装
涡街流量计必须满足下述安装要求，才能保证测量准确、 可靠。 ① 环境温度：直读式一般为0℃～+50℃。其它环境特殊定货； ②安装场所应避开强电设备、高频设备、强开关电源设备等；
中航工业河北安吉宏业
③安装场所应避开高温热源和辐射源，避免腐蚀性气体和高温 环境影响。 ④应选择无振动或振动小的场所进行安装，避免强振动的影响 ，否则应采取减振措施。如用减振支撑或吸振软橡胶垫等； ⑤根据现场安装条件的不同，传感器前后应具备足够长的直管 段； ⑥管道的内径应与传感器的内径相同，如不同，应在传感器的 上、下游各加一段过渡管； ⑦表体上流向箭头的方向应与被测介质的流动方向一致。 ⑧该流量计可安装在水平、垂直或倾斜的管道上； ⑨应避免在维护、检修作业困难的场所安装； ⑩仪表出厂前已严格进行耐压及密封试验，不可随意拆卸，否 则造成泄漏，甚至损坏仪表。
6、其它附加要求。
中航工业河北安吉宏业
温压补偿一体化涡街流量计
一、结构和类型 温压补偿一体化涡街流量计，由 旋涡信号检测器、压力传感器、 温度传感器及信号处理转换器组成。 温压补偿型涡街流量计的类型有： 1、温补直读一体化涡街流量计 2、压补直读一体化涡街流量计 3、温压双补直读一体化涡街流量计 以上类型可现场直读同时可带4~20mA输出
中航工业河北安吉宏业
五、选型与安装 1、选型 （1）选型之前，应先确定被测介质的流量值（可以 是估算值），再按照测量范围选定流量计规格。 （2）依据测量介质确定接液部件材质。 （3）依据工作介质温度及环境温度，确定电子式直 读仪表是否适用。 （4）介质压力必须在允许工作压力范围内。 （5）依据现场功能配置需求，确定仪表显示方式及 远传信号类型。
中航工业河北安吉宏业
三、订货须知
订货时用户须向厂方提供以下参数或信息： 1、 被测介质： 2、 流量范围：最大流量 kg/h □ ；t/h □ 最小流量 kg/h □ ；t/h □ 常用流量 kg/h □ ；t/h □ 3、介质压力： 最大压力 MPa 最小压力 MPa 常用压力 MPa 4、介质温度： 最高温度 ℃ 最低温度 ℃ 常用温度 ℃ 5、 安装管路内径： mm
中航工业河北安吉宏业
三、正常工作条件
环境温度
传感器：-25 ℃ ～+60℃ 转换器：-10 ℃ ～+60℃ 5% ～90%
相对湿度
交流供电： 220v 供电 电源
频率：47 ～63HZ; 电压：85 ～260V；谐波成分≯5%
直流供电： 24v
电压：18 ～36V，纹波5%
中航工业河北安吉宏业
四、电磁流量计规格
。
中航工业河北安吉宏业
三、主要技术参数 公称通径：DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 被测介质：蒸汽、空气等一般气体 公称压力： 1.6MPa 精度等级： 1.5级 环境温度：一般0℃～50℃ ， 其它环境特殊定货 被测介质温度 ：0℃～+160℃ 0℃～+280℃ 现场显示：瞬时流量5位显示（kg/h或t/h） 累计流量8位显示（kg、t） 供电电源：3.6V锂电池或24VDC 材料：1Cr18Ni9Ti（其它材料协议供货） 密度补偿方式：温度、压力单一或同时补偿
中航工业河北安吉宏业
3.主要技术参数
公称通径DN（mm） 被测介质 DN20、DN25，DN50， DN80，DN100 液体
准确度等级 公作压力（MPa） 工作温度（℃） 流量范围
0.2级；0.5级 Pmax=4.0 -10～60 见下表
中航工业河北安吉宏业
供电形式 信号输出形式 防护等级 防爆等级
中航工业河北安吉宏业
☆☆与天津大学合作，成立流量仪表研发中心☆☆
中航工业河北安吉宏业
LFX分流旋翼式蒸汽流量计
一 用途及特点 LFX分流旋翼式蒸汽流量计， 是测量饱和蒸汽累积质量流量的专 用仪表，通过指示器表盘现场直接 读取流过该流量计的蒸汽质量流量， 同时具有手动压力补偿功能。广泛 适用于石油、化工、纺织、供热等 部门需要蒸汽流量计量的场合。
量。
中航工业河北安吉宏业
二、主要结构
本体变送器部分
电子计数器部分
中航工业河北安吉宏业
三、主要技术参数 1.型号说明
中航工业河北安吉宏业
2.准确度等级 流量计的准确度等级取决于测量范围和流体 的粘度，LTY型椭圆齿轮流量计有0.2级和0.5级 两种准确度等级。
等级 测量误差
0.2 <±0.2%
0.5 <±0.5%
中航工业河北安吉宏业
四、LTY型电子椭圆齿轮流量计能实现的功能
①可现场直读，当采用24VDC外供电时，可带4～20 mA 标准电流信号输出和脉冲信号输出。 ②带有RS485通讯接口，免费提供通讯协议。 ③防爆，具有本安防爆设计。 ④供电电源，24V DC或3.6V锂电池（可选） ⑤累积流量、瞬时流量LCD显示。 最大位数：累积流量8位，瞬时流量5位。 可设置显示的小数部分位数。
