transcad菜鸟级路网搭建经验

交通规划实例1建立路网1.1建线层1、选择File-New File或单击工具条上的，选择Geographic File。

2、得到的子对话框设置内容如下。

1.2画路网1、选择Tools-Map Editing-Toolbox或单击工具条上的，如下。

2、自己画出路网，如下。

保存得到16条线路、10个节点的路网，如下图。

2划分小区2.1建面层1、选择File-New File或单击工具条上的，选择Geographic File。

2、得到的子对话框操作如下。

添加字段时，P（产生）和A（吸引）必须有。

2.2画小区1、同画线路：Tools-map editing-toolbox或。

2、画9个小区，保存，如下图。

3、手动输入属性。

3交通分布3.1新建矩阵1、选择File-New File或单击工具条上的，选择Matrix（如下图）。

2、单击OK，得如下对话框，填入数据，以便进行交通分布。

3.2出行平衡1、在菜单栏中选择Planning-Balance，如下。

2、得到Vector Balancing对话框操作如下。

3、单击OK，得到下表。

3.3重力模型进行交通分布预测1、选择Planning-Trips Distribution-Gravity Application(重力模型法)。

2、Gravity Application对话框设置内容如下。

4Connect连接1、在line层，选择Dataview-Modify table。

2、在Modify table对话框中选Add Field添加index，如下。

3、在area层选择Tools-Map Editing-Connect，如下。

4、由上步得到Connect对话框，其设置内容如下。

5、在point层单击，得到下表。

5ID转换1、做出小区中心点的选择集Selcetion：tools-selection手动选择，如下。

2、选择matrix-indices，在matrix indices对话框中单击A dd Matrix Index，设置各选框内容，如下。

Transcad操作一、导入路网，建立road层直接拖入处理好的底图点击ok-ok，命名road保存（save）检查交叉口tools-map editing-check line layer connectivity无问题，交叉口显示为黑色，继续下一步；有问题交叉口显示红色和绿色，需调底图。

二、导入area层命名area保存三、Road与area叠加单击road层，右键选择layers把图层重命名四、质心层操作切area层-tools-exportOk-命名为质心层切endpoints-dataview先添加质心层，再切质心层--tools--map editingSetting不变，fill如下切road出现数据表五、最短路矩阵-阻抗矩阵切road--procedures--network--create--保存为net（路网创建完成）。

切endpoints--dataview--selection--settings--add SetcloseSelection切road--networks--multiple pathsOk--保存spamat，得到六、分布预测导入pa表格，Excel要保存格式为97-2003版.xls才能导入。

导入后保存命名为OD。

Dataview--jion平衡pa--procedures--planning--blanceOk--save-blance阻抗矩阵ID转换，点击（spmat）矩阵表任意空白右键保存CGRAV七、分配预测把分部预测得到的转换ID（out matrix）--任意空白右键Window--tile--显示地图在最前面--切road层--planning--Ok--save-ASN-LINKFLOW生成流量图隐藏连接质心路段，selection by condition--条件填入Slection--settings八、导出OD表在output matrix中右键选择indicesOk--保存为txt格式--存为OD打开Excel--导入数据选择数据，下一步--下一步完成，插入第一行九、饱和度和流量图在road+ASN LINK FLOW--Dataview--column settings--选择AB-FLOW、BA-FLOW在Fomat选择12345即为整数。

1.TransC‎A D中建立交‎通小区的两种‎方法第一种方法：用AutoC‎A D把交通小‎区先画成路网‎，并在每一个交‎叉口打断所有‎路段，然后打开Tr‎a nsCAD‎的导入CAD‎对话框，选择需要导入‎的图层，选择laye‎r type 为line，coordi‎n ates为‎A sia或者‎G auss坐‎标（根据自己情况‎选择坐标），点OK执行导‎入。

在导入的线层‎上（需先检查连通‎性），点击菜单“Tools‎→‎Geogra‎p hic Utilit‎i es‎→‎line/Area conver‎s i on…”，在弹出的对话‎框中更改小区‎层名称，并把复选框A‎d d layer to map打钩，点击“OK”，保存“Geogra‎p hic File‎(*.dbd)‎”文件。

完成小区的建‎立。

（这里可能生成‎的小区数并不‎是现实中想划‎分的数量和位‎置，可以对小区进‎行合并得到新‎的小区）第二种方法：用AutoC‎A D把交通小‎区先画成路网‎，并在每一个交‎叉口打断所有‎路段，然后打开Tr‎a nsCAD‎的导入CAD‎对话框，选择需要导入‎的图层，选择laye‎r type 为Area，coordi‎n ates 为‎A sia或者‎G auss坐‎标（根据自己情况‎选择坐标），并把复选框p‎r eserv‎e blocks‎as multi-polygo‎n areas的‎打钩去掉，点OK执行导‎入。

完成小区图层‎的建立。

（可能会出现某‎个小区消失的‎情况，这时可能需要‎您重新在Au‎t oCAD里‎删除该小区的‎线段，并重新画上，估计就没问题‎了。

）第三种方法：直接在tra‎n sCAD里‎画小区，但是tran‎s CAD画图‎功能比较弱，可能会比较麻‎烦，不如前两种来‎的简便。

2.TransC‎A D导入OD‎矩阵1、在Trans‎C AD中打开‎小区层（使当前图层位‎于小区层），打开菜单fi‎l e-new创建矩‎阵Matri‎x。

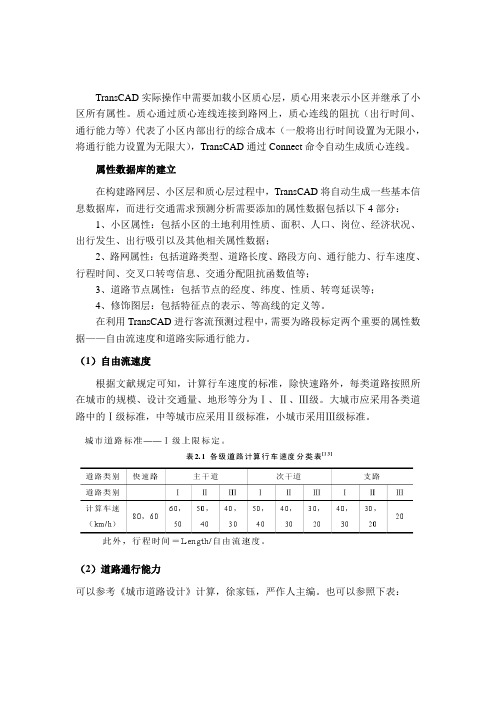

TransCAD实际操作中需要加载小区质心层，质心用来表示小区并继承了小区所有属性。

质心通过质心连线连接到路网上，质心连线的阻抗（出行时间、通行能力等）代表了小区内部出行的综合成本（一般将出行时间设置为无限小，将通行能力设置为无限大），TransCAD通过Connect命令自动生成质心连线。

属性数据库的建立在构建路网层、小区层和质心层过程中，TransCAD将自动生成一些基本信息数据库，而进行交通需求预测分析需要添加的属性数据包括以下4部分：1、小区属性：包括小区的土地利用性质、面积、人口、岗位、经济状况、出行发生、出行吸引以及其他相关属性数据；2、路网属性：包括道路类型、道路长度、路段方向、通行能力、行车速度、行程时间、交叉口转弯信息、交通分配阻抗函数值等；3、道路节点属性：包括节点的经度、纬度、性质、转弯延误等；4、修饰图层：包括特征点的表示、等高线的定义等。

在利用TransCAD进行客流预测过程中，需要为路段标定两个重要的属性数据——自由流速度和道路实际通行能力。

（1）自由流速度根据文献规定可知，计算行车速度的标准，除快速路外，每类道路按照所在城市的规模、设计交通量、地形等分为Ⅰ、Ⅱ、Ⅲ级。

大城市应采用各类道路中的Ⅰ级标准，中等城市应采用Ⅱ级标准，小城市采用Ⅲ级标准。

（2）道路通行能力可以参考《城市道路设计》计算，徐家钰，严作人主编。

也可以参照下表：如果项目考虑道路一天的交通流量，则路段单向单车道通行能力需要在上表基础上除以所在城市的机动车高峰小时流量比***％，然后计算得出高峰小时流量。

TransCAD公交数据库的建立在TransCAD系统中，具有地理特征的信息是分层管理和存储的。

每一图层放有特征相同或相近的地理对象，并且有一个数据库表与之对应，图层中每一对象与数据库表中的一条记录相对应，这种关系是一一对应且是唯一的。

TransCAD利用层的概念来管理、贮存和分析信息，然后把不同的图层相互叠加起来，来实现对研究区域信息的可视化。

TRANSCAD教程一TRANSCAD教程一1.TRANSCAD概述2.安装TRANSCAD3.创建交通网络在TRANSCAD中，交通网络是交通模拟和分析的基础。

创建交通网络的步骤如下：-在TRANSCAD菜单中，选择“文件”>“新建”>“交通网络”。

-输入交通网络名称和描述，选择坐标系，点击“确定”。

4.导入地理数据要使用TRANSCAD进行交通模拟和分析，首先需要导入地理数据，如道路网络、人口数据等。

可以通过以下步骤导入地理数据：-在TRANSCAD菜单中，选择“文件”>“导入”>“地理数据”。

-选择要导入的文件或文件夹，并设置导入参数。

-点击“确定”开始导入。

5.创建行程在进行交通模拟和分析之前，需要创建行程数据，即模拟的交通出行。

可以通过以下步骤创建行程：-在TRANSCAD菜单中，选择“文件”>“新建”>“行程数据”。

-输入行程数据名称和描述，选择行程类型和所属交通网络，点击“确定”。

6.分配行程行程分配是指将创建的行程数据分配给交通网络中的道路，以模拟交通流。

可以通过以下步骤分配行程：-在TRANSCAD菜单中，选择“行程”>“分配”>“交通网络”。

-选择要分配的行程数据和交通网络，设置分配参数，点击“确定”。

7.运行模拟器在分配行程后，可以运行TRANSCAD模拟器来模拟交通流。

可以通过以下步骤运行模拟器：-在TRANSCAD菜单中，选择“模拟器”>“设置”。

-设置模拟器参数，如模拟时间、时间步长等。

-点击“开始模拟”开始模拟交通流。

8.分析结果模拟完成后，可以对模拟结果进行各种分析。

TRANSCAD提供了许多工具和功能来帮助用户分析交通模拟结果，如交通量分析、行程时间分析、路段流量分析等。

9.优化交通系统在分析交通模拟结果的基础上，可以通过优化交通系统来改善交通流和减少拥堵。

TRANSCAD提供了多种优化工具和算法，如交通信号优化、路径选择优化等。

TRANSCAD建模流程（总结）（五篇）第一篇：TRANSCAD建模流程(总结)TRANSCADυ1、CAD—>创建R12/LT2 DXF（*.dxf）文件，含路网层（Line 层）、小区层（area层）υ2、导入至transcad，路网—>class：asia；zone：china。

小区—>去掉preserve blocks as multi-polygon areas，class：asia；zone：china。

υ3、在小区层里加载路网层，设置style（topology），endpoint 层可见。

υ4、检查路网：tools—>map editing—>check line layer connectivity，阀值随便填点……υ5、在各层dataview里头add field—>路网：V/T/C（双向，6个，其中T设成real number，其余integer）；小区：G/A（integer）—>填充数值。

υ6、G—A balanced。

υ7、创建小区质心层（centroid）：当前小区层，Tool—Export，export all features to standard geographic files，ID—>ID。

Options：include built-in data，export as centroind points。

υ8、加载质心层，add layer。

υ9、在endpoint层dataview add field—>index（integer）。

υ10、将质心层连接到路网。

当前质心层：tools—>map editing—>connect。

Setting card：using all records to line layer“路网”，connect to nodes“all nodes”；fill card：fields to fill node field“index”，line field“none”，fill with IDs from质心点layer。

TransCAD导入交通路网TransCAD导入交通路网、小区(适合于菜鸟)一、AutoCAD画图1、分层:路网层、小区层(画图时记得每个直线相交的地方都有打断啊)。

图形方便看清楚，路网层-红色，小区层-绿色。

2、保存AutoCAD文件，文件类型选择“AutoCAD R12/LT2 DXF (*.dxf) ”(嘿嘿，文件名我就用默认的“ Drawing1.dxf ”)。

二、导入路网1、用TransCAD打开上面的“Drawing1.dxf ”文件，文件类型选择“AutoCA D R12/LT2 DXF (*.dxf) ”格式。

2、在对话框中:? 点击“coordinates”按钮，然后在“Class”里面选择“Asia”，点击“OK”; ? 点击选中“路段层”;? Layer Tyte to Import 选择“Line”;? 点击“OK”;? 保存“GeographicFile (*.dbd) ”文件(文件名我用“路网”)。

三、导入小区1、重复“二、导入路网”的过程，部分不同:“2、?”选中“小区层”，“2、?”文件名我用“小区副本”。

2、点击菜单“Tools?Geographic Utilities?line/Area conversion…”，在弹出的小对话框点击“OK”，保存“Geographic File (*.dbd) ”文件(文件名我用“小区”)。

四、打开路网和小区1、先关闭所有小窗口吧，提示保存时，不必保存还行的。

2、打开文件:? Files of type选择“Geographic File (*.dbd)”;? 同时选择“路网.dbd”和“小区.dbd”两个文件;? 把“Open for exclusive acce…”前的小勾去掉(重要～重要～～); ? 点击“Open”按钮(呵呵，打开路网和小区了吧)，赶紧保存，保存成.map文件啊。

五、其他修改、增加路段或小区属性“Dataview ? Modify Table”。

transcad学习经验总结原文地址：transcad学习经验总结作者：我为交通狂1、路网的建立（1）路网简单的话，直接在transcad里新建相应的地理文件，画出小区和路网（2）将cad的路网图导入，autocad——输出dxfR12的文件——在transcad中打开（具体参读工程蚂蚁的借助AUTOCAD在transcad中建立线网层方法，他在那里写的非常详细，包括一些注意事项）2、od矩阵的导入（1）excel做成一维的形式，直接用transcad打开，然后使用MATRIX--IMPORT倒入到transcad中（2）似乎还有另一种更简单的方法.3、小区编号问题transcad默认的小区ID与实际对小区的编号不一致，为使其一致可使用输入输出法：先将小区增加一个编号的字段，输出小区文件为标准的地理文件，此时ID选择编号，再输入该文件即可4、小区合并大区的问题（1）在小区中增加一个字段daqu（2）需要合并的小区在这一字段填写所在的大区区号（3）操作：tool/geographic analysis/merge by value5、质心连杆问题：（1）质心连杆在分配后影响到图的美观，可以先将连杆作选择集，然后将其status设置为invisable（2）质心连杆上的交通量分配不合理，可以通过多设置几条质心连杆或将其连接到不同的道路上（比如支路）6、几个小细节（1）作分配时，对任何的路网或节点的数据进行过改动后，需重新生成net文件才可生效（2）对于生成的期望线，可以通过map/color theme将其设置为颜色样式7、有transcad作公交规划的步骤：（1）在transcad软件中，建立城市道路网（2）划分交通小区，并建立公交OD文件（3）在道路网的基础上，在建立公交线网，并布设公交站点（4）将交通小区型心与公交站点连接起来（5）在transcad软件的菜单中，选择公交模块进行运算（6）对运算所产生的结果数据进行分析，针对不合理线路进行优化调整（7）更新公交线网文件，再次运算，直至产生你所希望的结果为止。

transCAD教程1、在CAD中建立路网和小区路段用PL命令、并在交叉口处断开、其它地方不要断开1、分别建立三个道路图层，分别是主、次、支，并且分别选择不同的颜色属性2、在不同属性下对道路线层进行分类。

3、建立小区图层，图层颜色需要与道路图层加以区分小区要闭合图层分清楚4、保存为R12的dxf格式2、导入到transCAD中1、首先导入道路图层（主、次、支），选择属性的时候选择GUASS的选项2、路网数据要检查，先建立网络再检查（网络要时刻反复建立刷新），在network/path 中的create network。
