消防施工组织设计方案一、前言消防施工是确保建筑物在设施投入使用后，能够有效应对火灾风险和应急情况的重要措施。
消防施工组织设计方案是指在消防施工过程中，对施工人员、消防设备和材料、施工流程等进行合理组织和安排的方案。
本文档将详细介绍消防施工组织设计方案的内容和要点。
二、施工组织设计方案的目标和原则2.1 目标确保消防施工工作的质量、进度和安全，并在消防设施投入使用前完成所有必要的施工工作。
2.2 原则•安全第一：在方案设计过程中，必须充分重视施工过程中的安全风险，并采取相应的预防措施，确保施工人员的人身安全和消防设备的完好。
•经济合理：设计方案应根据消防施工的实际需求，合理安排资源和投入，以达到经济效益最大化。
•管理科学：方案中的施工流程和管理机制必须科学合理，能够保障施工工作的顺利进行。
三、施工组织设计的内容和流程3.1 内容•施工人员组织：确定施工人员的数量和岗位分工，制定施工人员的培训计划，确保他们具备相关的技能和知识。
•设备和材料准备：确定施工过程中所需的消防设备、工具和材料，以及其采购和供应计划。
•施工流程安排：制定施工工序和施工流程图，明确每个工序的时间节点和工作内容。
•安全措施和应急预案：确定施工现场的安全措施，制定应急预案，并对施工人员进行相应的演练和培训。
•管理和监督机制：建立相应的施工管理和监督机制，确保施工过程中的质量、进度和安全。
3.2 流程1.确定项目要求：根据项目需求和规范，确定消防施工的具体要求。
2.编制施工计划：根据项目要求，制定整体施工计划，包括施工时间、工序安排和资源分配等。
3.组织施工人员和培训：确定施工人员的数量和岗位分工，制定培训计划，保证施工人员具备必要的技能和知识。
4.准备设备和材料：根据施工计划，准备所需的消防设备、工具和材料，确保供应和采购的及时性。
5.安排施工流程：根据施工计划，制定具体的施工流程图，明确每个工序的时间节点和相关工作内容。
6.制定安全措施和应急预案：根据施工现场的实际情况和项目要求，制定相应的安全措施和应急预案。
消防工程施工组织设计方案标题：消防工程施工组织设计方案一、引言随着社会的发展和人民生活水平的提升，消防安全问题越来越受到广泛的关注。
为确保在紧急情况下能快速、有效地进行灭火救援工作，降低火灾损失，保护人民生命财产安全，制定一份全面的消防工程施工组织设计方案至关重要。
二、工程目标与要求本设计方案旨在明确消防工程施工的过程和目标，确保施工过程中的质量控制、进度控制和成本控制，以达到以下目标：1、确保消防系统性能稳定、安全可靠，满足消防规范要求。
2、在规定的时间内完成工程施工，确保尽早投入使用。
3、成本控制合理，不超出预算，实现经济效益和社会效益的平衡。
三、工程施工组织设计1、工程组织结构：建立完善的组织结构，包括项目经理、工程师、质检员、安全员等职位，负责工程的计划、实施、质量控制、安全管理和进度控制等。
2、工程人员培训：对所有参与工程施工的人员进行消防工程相关知识和技能培训，提高施工质量和效率。
3、工程材料采购：根据工程需求，采购符合消防规范、质量合格的材料和设备，确保工程质量和安全。
4、工程设备管理：合理配置、使用和维护工程设备，确保设备在施工过程中性能稳定、正常运转。
5、工程施工进度：根据工程需求和实际情况，制定合理的施工进度计划，确保工程按时完成。
6、工程质量管理：建立完善的质量管理体系，对施工过程中的质量进行严格控制，确保工程质量符合消防规范和设计要求。
7、工程安全管理：制定安全管理制度和应急预案，加强施工现场安全管理，防止火灾、电气事故等安全事故的发生。
四、工程实施步骤1、工程准备阶段：明确工程需求，制定施工计划，采购工程材料和设备，对施工人员进行培训。
2、工程实施阶段：根据施工计划进行工程施工，严格控制施工质量，确保工程进度。
3、工程验收阶段：在工程施工完成后，进行系统调试和验收，确保消防系统性能稳定、安全可靠。
五、总结本设计方案对消防工程施工进行了全面的规划和组织，确保工程的顺利进行和安全可靠。

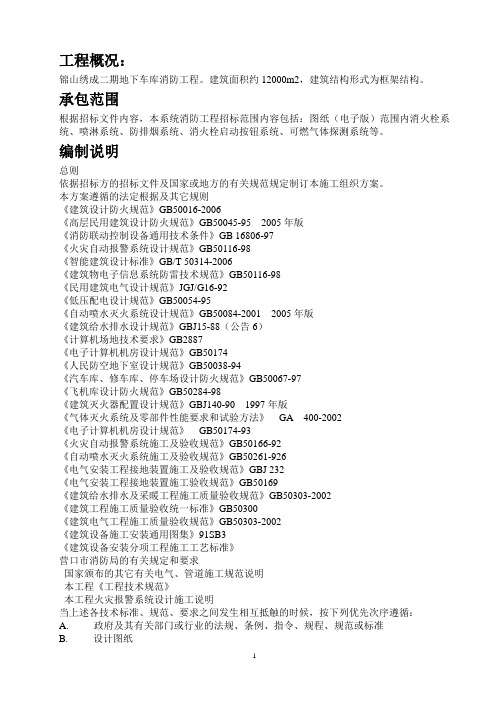

工程概况：锦山绣成二期地下车库消防工程。
建筑面积约12000m2，建筑结构形式为框架结构。
承包范围根据招标文件内容，本系统消防工程招标范围内容包括：图纸（电子版）范围内消火栓系统、喷淋系统、防排烟系统、消火栓启动按钮系统、可燃气体探测系统等。
编制说明总则依据招标方的招标文件及国家或地方的有关规范规定制订本施工组织方案。
本方案遵循的法定根据及其它规则《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95 2005年版《消防联动控制设备通用技术条件》GB 16806-97《火灾自动报警系统设计规范》GB50116-98《智能建筑设计标准》GB/T 50314-2006《建筑物电子信息系统防雷技术规范》GB50116-98《民用建筑电气设计规范》JGJ/G16-92《低压配电设计规范》GB50054-95《自动喷水灭火系统设计规范》GB50084-2001 2005年版《建筑给水排水设计规范》GBJ15-88（公告6）《计算机场地技术要求》GB2887《电子计算机机房设计规范》GB50174《人民防空地下室设计规范》GB50038-94《汽车库、修车库、停车场设计防火规范》GB50067-97《飞机库设计防火规范》GB50284-98《建筑灭火器配置设计规范》GBJ140-90 1997年版《气体灭火系统及零部件性能要求和试验方法》GA400-2002《电子计算机机房设计规范》GB50174-93《火灾自动报警系统施工及验收规范》GB50166-92《自动喷水灭火系统施工及验收规范》GB50261-926《电气安装工程接地装置施工及验收规范》GBJ 232《电气安装工程接地装置施工验收规范》GB50169《建筑给水排水及采暖工程施工质量验收规范》GB50303-2002《建筑工程施工质量验收统一标准》GB50300《建筑电气工程施工质量验收规范》GB50303-2002《建筑设备施工安装通用图集》91SB3《建筑设备安装分项工程施工工艺标准》营口市消防局的有关规定和要求国家颁布的其它有关电气、管道施工规范说明本工程《工程技术规范》本工程火灾报警系统设计施工说明当上述各技术标准、规范、要求之间发生相互抵触的时候，按下列优先次序遵循：A. 政府及其有关部门或行业的法规、条例、指令、规程、规范或标准B. 设计图纸C. 本技术规范D. 各公用事业公司的条例和工作守则E. 其他批准的标准主要分部分项工程施工方案和技术措施火灾自动报警系统的施工设备材料各种探测器、手动报警按钮、消火栓启泵按钮、各种模块、声光报警器等。
消防工程施工组织设计方案目录：1. 概述1.1 目的1.2 背景1.3 范围2. 施工组织设计的基本原则2.1 安全第一2.2 合理布局2.3 合理调配资源3. 施工组织设计的关键步骤3.1 分析现状3.2 制定施工方案3.3 确定施工流程4. 施工组织设计的具体内容4.1 施工人员配备4.2 施工设备购置4.3 施工材料准备4.4 施工进度计划概述目的：消防工程施工组织设计的主要目的是为了合理安排工程的施工过程，确保施工的安全、高效进行，最大程度地提高施工质量，保证工程顺利完成。
背景：随着城市建设的不断推进，消防工程的重要性越来越凸显。
消防工程施工组织设计成为确保工程质量和进度的关键环节。
范围：本文主要讨论消防工程施工组织设计的原则、步骤和内容，旨在为工程施工提供指导和参考。
施工组织设计的基本原则安全第一：在进行消防工程施工组织设计时，安全必须放在首要位置。
要确保施工现场的安全，防止发生意外事故。
合理布局：施工布局要科学合理，便于施工人员和设备的高效运作。
合理的布局可以提高施工效率，减少浪费。
合理调配资源：对施工资源进行合理调配，包括人员、设备、材料等，确保资源的充分利用，提高施工效率，降低成本。
施工组织设计的关键步骤分析现状：首先需要对施工现状进行全面分析，包括施工环境、资源情况、施工难点等，为制定施工方案提供基础数据。
制定施工方案：根据分析结果，制定适合工程要求的施工方案，包括施工流程、人员配备、设备购置等内容。
确定施工流程：在制定好施工方案的基础上，明确施工流程，包括施工计划、工期安排、质量控制等，确保施工按计划顺利进行。
施工组织设计的具体内容施工人员配备：根据工程规模和难度确定施工人员的数量和类型，确保施工人员具备相关资质和经验。
施工设备购置：根据施工需要，购置适量、质量好的施工设备，确保施工顺利进行。
施工材料准备：提前准备好施工所需的各类材料，包括消防器材、防护用品等，确保施工进度不受材料问题影响。
消防工程施工组织设计方案一、前言消防工程施工组织设计方案是在消防工程项目建设过程中必须进行的重要程序，根据消防技术标准和相关法律法规，合理规划工程整体进程，协调配合各生产环节和相关部门，确保工程安全、高效顺利地进行。
二、施工组织设计基本原则消防工程施工组织设计需要遵循以下基本原则：1.安全第一原则在消防工程施工过程中，安全是永久的主题。
在施工组织设计中，必须将安全问题放在首位，确保施工过程中不发生事故，保障人员安全和工程安全。
2.经济效益原则在施工组织设计中，需要尽可能地考虑到工程的经济性，充分利用现有条件，减少浪费和不必要的费用开支，提高经济效益。
3.合理利用时间原则在施工组织设计中，需要尽可能地利用好时间，制定合理的工程进度计划，合理安排工期，确保工程按时完成。
4.环境保护原则在施工组织设计中，需要考虑到对环境的影响，选用环保材料、技术和方法，减少对环境的污染。
三、施工组织设计流程消防工程施工组织设计的流程包括以下几个环节：1. 工程概况在施工组织设计之前，需要对工程进行周密的调查和了解，确定工程范围、工程性质、主要构件、建筑基础、土地环境、交通状况、人员数和安全保障等多个方面的情况，建立详细的工程概况。
2. 工程组织设计在详细了解工程情况之后，开始进行工程组织设计。
这个环节包括确定施工方案、制定施工进度计划、配备人员和材料、制定施工管理制度、确定项目交接时间等多个方面的内容。
3. 安全措施设计在工程组织设计中，需要详细确定安全保障措施，包括建筑施工安全和人员安全保障。
这一环节需要具体考虑工程安全可行性、风险评估和安全保障措施，制定合理的安全管理措施，保证工程进程的平稳和安全。
4. 质量管理设计在施工组织设计中，还需要注意质量管理方面的设计，制定合理的协调措施、配备相关人员、制定验收标准和可行性方案，达到工程质量要求。
5. 环境保护设计和管理消防工程施工过程中，还需要遵循环境保护方面的要求，制定合理的环境保护方案和工程管理措施，避免造成环境污染。
消防工程施组方案工组织设计方案消防工程施组方案工组织设计方案随着城市化进程的不断推进和人们生活水平的不断提高，消防工程在城市建设中扮演着越来越重要的角色。
消防工程的设计和施工工作是一个复杂而繁琐的过程，需要精细的组织和计划。
本文将从消防工程施组方案工组织设计方案体系、实施流程、关键点和难点等方面作出阐述。
一、消防工程施组方案工组织设计方案体系消防工程施组方案工组织设计方案体系主要包括：综合方案、工程实施方案、施工组织设计方案、现场管理方案和施工安全方案等五个方面。
其中，综合方案包括方案设计、方案评价和方案优选；工程实施方案包括详细工程设计、施工工期、施工进度计划、质量保证计划、安全生产计划等；施工组织设计方案包括组织架构、分工责任、物资供应、机具调度等内容；现场管理方案包括现场管理体系、施工现场管理、质量、安全、环保、卫生管理等；而施工安全方案涉及施工现场的安全管理、防止施工中的伤亡事故等方面。
二、施组方案工组织设计方案实施流程消防工程施组方案工组织设计方案实施流程包括：方案设计、方案审批、方案编制、方案实施、质量监督、整改反馈、验收评估、优化改进等流程。
首先，方案设计是由设计单位完成的，其是根据施工任务书、工程技术条件等来制定的。
其次，方案审批是指工程主管部门对制定的方案进行审核、审批、批准或者不予批准。
然后，方案编制是指由施工单位根据批准的方案，制定具体实施方案、施工组织设计方案等。
随后就是方案实施阶段，其中包括了物资供应、施工现场管理、安全、环保、质量等方面的管理。
质量监督与整改反馈阶段是指对施工过程中的质量进行监督和反馈。
验收评估是指施工完成后，对工程实际质量和计划质量进行评估和验收。
最后，针对方案实施中存在的问题进行优化改进，以控制和降低工程施工过程中的质量、安全和环境等方面问题。
三、消防工程施组方案工组织设计方案关键点消防工程施组方案工组织设计方案的关键点主要包括：方案设计的合理性、方案的质量监督、施工现场的安全管理、质量管控、环保和卫生管理等。
消防改造工程施工组织设计一、前言随着社会的发展和人民生活水平的提高，建筑物的消防安全问题日益受到人们的关注。
消防改造工程作为一种有效的消防安全措施，已经在各类建筑物中得到了广泛的应用。
本文将从理论和实践两个方面，对消防改造工程施工组织设计进行详细的探讨。
二、消防改造工程施工组织设计的理论基础1.1 消防改造工程的目的消防改造工程的主要目的是提高建筑物的消防安全性能，降低火灾事故的发生率和损失程度。
通过对建筑物的消防设施、疏散通道、消防车通道等进行改造，使之更加符合消防安全的要求，从而为人们的生命财产安全提供保障。
1.2 消防改造工程的内容消防改造工程主要包括以下几个方面的内容：(1)消防设施的改造：包括灭火器的更换、消防栓的增设、喷淋系统的优化等。
(2)疏散通道的改造：包括扩大疏散通道的宽度、设置疏散指示标志、增加应急照明等。
(3)消防车通道的改造：包括清理障碍物、设置减速带、增加停车位等。
1.3 消防改造工程的原则消防改造工程应遵循以下原则：(1)安全性原则：消防改造工程应确保建筑物的整体结构和使用功能不受影响，同时要保证消防安全性能的提高。
(2)可行性原则：消防改造工程的设计和施工应考虑到建筑物的实际条件和使用需求，确保方案的合理性和可操作性。
(3)经济性原则：消防改造工程的设计和施工应充分考虑成本因素，力求在保证消防安全性能的前提下，实现经济效益最大化。
二、消防改造工程施工组织设计的实践探讨2.1 施工前的准备工作(1)明确施工目标：根据消防改造工程的具体要求，明确施工的目标和任务，制定详细的施工计划。
(2)了解现场情况：对施工现场进行详细的勘察，了解建筑物的结构、设备、管线等情况，为施工提供准确的信息。
(3)制定施工方案：根据消防改造工程的要求和现场情况，制定合理的施工方案，包括施工工艺、材料选用、施工顺序等。
2.2 施工过程中的管理(1)严格质量控制：在施工过程中，要对每一道工序进行严格的质量检查，确保消防改造工程的质量达到预期要求。
消防工程施工组织设计方案一、工程概述本次消防工程施工的项目为具体项目名称，位于项目地点。
该项目包括具体建筑类型及用途，如办公楼、商场、住宅楼等，总建筑面积为具体面积平方米。
消防工程的施工范围涵盖了火灾自动报警系统、消防联动控制系统、消防广播系统、消防电话系统、室内消火栓系统、自动喷水灭火系统、防烟排烟系统、消防应急照明和疏散指示系统等。
二、施工准备（一）技术准备1、熟悉施工图纸，组织相关技术人员进行图纸会审，及时解决图纸中存在的问题。
2、编制施工组织设计、施工方案及技术交底，明确施工工艺和质量要求。
3、确定施工中的关键工序和质量控制点，制定相应的质量保证措施。
（二）材料准备1、根据施工图纸和材料清单，采购符合国家标准和设计要求的消防设备和材料，并确保其具有质量合格证明文件。
2、对进场的材料进行检验和验收，不合格的材料严禁使用。
（三）施工机具准备1、配备齐全的施工机具，如电钻、电焊机、切割机、试压泵等，并确保其性能良好。
2、对施工机具进行定期维护和保养，保证施工过程中的正常使用。
（四）劳动力准备1、根据施工进度计划，组织具有相应资质和经验的施工人员进场。
2、对施工人员进行岗前培训和安全教育，使其熟悉施工工艺和安全操作规程。
（五）现场准备1、清理施工现场，保证施工场地的平整和畅通。
2、搭建临时设施，如仓库、办公室、休息室等，满足施工人员的生活和工作需要。
三、施工工艺流程（一）火灾自动报警系统1、布线根据设计图纸要求，确定线路走向和敷设方式。
敷设电线管和线槽，确保线路的保护和美观。
穿线前，清理管内杂物和积水，穿线时，注意不同系统、不同电压等级、不同电流类别的线路不应穿在同一管内或线槽的同一槽孔内。
2、探测器安装根据设计要求和现场实际情况，确定探测器的安装位置。
探测器安装应牢固、端正，不得倾斜。
探测器的底座应与接线盒可靠连接，接线应牢固、无松动。
3、手动报警按钮安装手动报警按钮应安装在明显和便于操作的部位。
完整版全套消防工程施工组织设计方案1.施工组织原则和目标（1）施工组织原则：安全第一、质量第一、进度优先、效益至上的原则。
（2）施工组织目标：高质量、高效率、低成本、安全可靠的工程。
2.施工组织管理机构（1）项目经理：负责全面组织、协调、管理施工工作。
（2）安全主管：负责施工现场的安全管理工作。
（3）质量主管：负责施工现场的质量监督和管理工作。
（4）进度主管：负责施工进度的计划和控制。
（5）成本主管：负责施工成本的控制和管理。
（6）技术员：负责工程的技术指导和技术保障工作。
3.组织管理措施（1）安全管理措施：建立安全管理制度，制定并实施安全检查制度，加强文明施工，提高职工安全意识，严格执行劳动保护制度等。
（2）质量管理措施：建立质量管理制度，制定并实施质量控制计划，加强施工质量检查，加强施工机械设备的管理等。
（3）进度管理措施：制定施工进度计划，实施施工进度控制，定期组织进度评审会议，加强施工进度监督等。
（4）成本管理措施：制定施工成本控制计划，定期进行成本核算和分析，加强施工成本监督和控制等。
4.施工组织方案（1）施工准备阶段：制定施工组织设计方案，编制施工组织计划，确定施工组织机构和管理措施，进行现场勘察和分析，指定施工现场、堆放材料和设备摆放位置，配备施工机械和设备等。
（2）基础施工阶段：进行土方开挖、基坑支护、建筑基础施工等。
（3）主体施工阶段：按照施工图纸进行主体施工，包括梁、柱、墙等的安装和连接。
（4）设备安装阶段：进行消防设备的安装、调试和试运行。
（5）装修装饰阶段：进行室内装修、维护、美化工作。
（6）消防试验阶段：进行消防设备的性能测试、功能检测和试验操作。
（7）竣工验收阶段：组织施工单位的全面验收，出具竣工验收报告，并办理竣工手续。
5.风险防范措施（1）施工现场要设立安全警示标志，明确标示禁止区域和安全通道。
（2）严格落实施工安全制度，定期开展安全培训和演练。
（3）施工机械设备要进行定期维护保养，确保其安全可靠使用。
老监控室消防自动报警系统移机合并控制及改造工程施工组织设计方案目录一、现场管理机构设置 (2)二、主要施工方法 (3)三、施工质量控制程序及质量保证体系 (13)3.1质量活动实施和控制的方法 (13)3.2工程质量控制 (14)3.3确保安全生产的技术组织措施 (15)3.4确保文明施工的技术组织措施 (16)3.5技术文档 (16)四、工期保证措施 (18)4.1施工进度计划 (19)4.2工期保证措施 (19)4.3工程的主要阶段 (21)五、安全文明施工措施 (22)六、成品半成品保护安全措施 (25)七、施工机械、仪器设备情况 (25)八、材料进场计划 (26)九、培训技术服务 (27)9.1培训主要内容 (27)十、施工进度计划表 (28)一、现场管理机构设置。
有限公司针对老监控室消防自动报警系统移机合并控制及改造工程项目专门成立了项目小组，由公司副总经理带队，设工程总协调、技术总监各一名。
项目经理部常驻工程现场办公，代表公司行使应有的权利和义务，全权处理一切有关工程事宜。
各专业人员各司其职，各自根据工程的实际情况编写管理条例。
工程实施全过程都将严格执行。
施工和调试人员将由我公司专业施工队和设备供应商技术支持人员共同组成，相关技术工种都应具有相关的操作证书，施工人员和调试人员的进场时间和数量将根据工程施工进度计划和工程实际的进度情况制定劳动力组织计划进行安排和调整。
对于技术培训、技术支持和设备保修、服务工作，将由我公司工程技术服务部统一组织实施，根据使用单位操作人员的实际技术业务水平，编制培训大纲和培训计划。
项目部人员分工及联系方式：二、主要施工方法（一）工程主要内容：1、拆除药剂楼火灾报警联动控制器和报警联动一体机，型号为JB-QG-GST500；2、拆除药剂楼火灾报警电源箱，型号为GST-DY-100；3、拆除9号楼火灾报警联动控制器和报警联动一体机，型号为JB-QG-GST5000；4、将药剂楼的报警联动设备合并入9号楼联动报警设备；5、拆除高层家属楼火灾报警联动控制器和报警联动一体机，型号为JB-QG-GST5000；6、拆除3号楼火灾报警联动控制器和报警联动一体机，型号为JB-TG-JBF-11S；7、淘汰1号综合门诊楼火灾报警联动控制器和报警联动一体机，型号为JB-3101G，新购置1套柜式火灾报警联动控制器和报警联动一体机，型号为JB-QG-GST5000，具体配置如下8、分别将上述设备安装在临床研究基地大楼一层消防监控中心；9、上述各楼栋火灾自动报警系统现场设备用控制电缆，沿地下室消防桥架、室外地沟分别引向临床研究基地大楼一层消防监控中心，与对应的报警联动一体机相联接；10、更换1号综合门诊楼现场报警探测设备，采用海湾安全技术有限公司的产品；现场设备清单如下：11、人工开挖埋地电缆沟，敷设碳素波纹电缆导管，设置检查井；（二）施工前准备工作我公司工程设计人员与业主、监理及有关设计工程师进行设计沟通，根据业主招标文件的要求，结合现场实际情况和有关的技术要求进行系统深化设计。
1.做好施工准备可以保证安装工作有计划、有步骤的进行。
减少施工中的混乱，对实现均衡施工，缩短工期，确保工程质量和安全生产，将起到重要作用。
2. 根据合同工期和甲方要求，结合现场实际条件，设备、材料准备情况及土建进度，编制切实可行的工程施工计划。
3. 根据图纸提出预制加工件的数量、规格。
绘制加工图以便集中预制加工。
如：设备、桥架、配管的支吊架（如包括线管、桥架工程），终端设备安装用连接件、支持件等。
4. 跟施工人员明确安装技术要求和所执行的验收规范及标准。
5. 根据工程需要和现场实际情况，编制设备、材料的进场计划，联合有关部门适时解决材料、设备的到场。
确保工程进度。
6.确定施工力量的构成及分配。
同时层层进行施工技术交底，使所有的施工人员明确自己的责任，对自己要做工作的技术要求心中有底。
具体的劳动力安排须结合工期要求认真进行组织落实。
总体要求前期施工进行线缆穿线铺设、测试工作，后期配合设备安装进行报警设备、机柜的安装，最终完成系统整体调试直至正常运行。
施工工艺技术要求1) 严格按图纸施工，在保证系统功能质量的前提下，提高工艺标准要求，确保施工质量。
2) 预埋（留）位置准确、无遗漏。
3）管路两端设备处导线应根据实际情况留有足够的冗余。
导线两端应按照图纸提供的线号用标签进行标识，根据线色来进行端子接线，并应在图纸上进行标识，作为施工资料进行存档。
4) 设备安装牢固、美观、顶装设备横、竖成列，墙装设备端正一致，资料整理正规、完整无遗漏，各种现场变更手续齐全有效。
（三）施工方法1.电缆桥架的施工1、施工流程放线→固定桥架→连接线槽、桥架→固定线槽、桥架2施工方法：1）线槽、桥架敷设前应先放线，保证线槽、桥架的水平度与垂直度。
2）线槽、桥架的支架固定间距宜按荷载曲线选取最佳跨距，一般为1.53米，垂直敷设时其固定间距不宜大于2米。
3）线槽、桥架的连接，一般使用连接片方颈螺栓固定，方颈螺栓的螺帽应在线槽、桥架的外侧，保证线槽、桥架内壁光滑。
线槽、桥架的接头处不应设于支架、墙或楼台板内。
2、埋地穿电缆波纹管的施工1）电缆管沟的开挖：按照医院外网状况，尽量利用现有管沟，对于需要开挖的路线，报甲方批准后方可开挖，并做好施工围挡；电缆在外网的走向示意如下图：2）放管（敷设管道）①把管子放上放线架，把管子一端铁丝松开，逐圈放管，入沟敷设即可，敷设时防止杂物进入管内，漏出地面管子，要及时用管帽盖住防止异物进入；②管子的连接：采取螺旋接头螺旋连接，接头处涂抹密封胶，防止污水进入管内；管子中的铁丝要与管同时连接。
3.电缆（线）的敷设本工程拟采购的电缆型号如下：施工注意事项：1）电缆敷设必须设专人指挥，在敷设前向全体施工人员交底，说明敷设电缆的根数，始末端的编号，工艺要求及安全注意事项；2）敷设电缆前要准备标签，标明电缆的编号，起始地点；3）在敷设电缆之前，先检查所有槽、管是否已经完成并符合要求，路由与拟安装点的位置是否与设计相符，确定有无遗漏；4）检查电缆导管管是否畅通，管内带丝是否到位，若没有应先处理好；5）放线前对管路进行检查，穿线前应进行管路清扫、打磨管口。
清除管内杂物及积水，以保证穿线质量。
所有金属线槽盖板、护边均应打磨，不留毛刺，以免划伤电缆；6）核对电缆的规格和型号；7）在管内穿线时，利用穿线器穿引电缆，要避免电缆受到过度拉引；8）布放线缆时，线缆不能放成死角或打结，以保证线缆的性能良好，水平线槽中敷设电缆时，电缆应顺直，尽量避免交叉；9）做好放线保护，不能伤保护套和踩踏线缆；10）对于有安装天花的区域，所有的水平线缆敷设工作必须在天花施工前完成；所有线缆不应外露；11）线缆与接线端子板、仪表、电气设备等连接时，应留有适当余量；12）线缆敷设时，两端应做好标记，线缆标记要表示清楚，在一根线缆的两端必须有一致的标识，线标应清晰可读。
标线号时要求以左手拿线头，线尾向右，以便于以后线号的确认；13）垂直线缆的布放：穿线宜自上而下进行，在放线时线缆要求平行摆放，不能相互绞缠、交叉，不得使线缆放成死弯或打结。
14）绑扎：施工穿线时作好临时绑扎，避免垂直拉紧后再绑扎，以减少重力下垂对线缆性能的影响。
垂直线穿完后进行整体绑扎，要求绑扎间距不大于2M。
15）填写好放线记录表；记录电缆编号应明确序号；16）线槽内线布放完毕后，线缆需要绑扎，应盖好槽盖，满足防火、防潮、防鼠害之要求。
17）测量电缆各芯之间的相间绝缘和对地绝缘，符合要求后做好测量记录；如果达不到要求值，应检查排除。
4.更换1#楼报警设备1#楼原有火灾自动报警设备安装时间较早，设备已老化，需更换新的设备，拟选用海湾安全技术有限公司的产品，主要设备清单如下：上述设备在进场时提供检测报告和形式认可证书，并上报甲方，经验收合格后方可安装。
安装注意事项：1）点型火灾探测器的安装位置，应符合下列规定：①探测器至墙壁、梁边的水平距离，不应小于0.5m。
②探测器周围0.5m内，不应有遮挡物。
③探测器至空调送风口边的水平距离，不应小于1.5m;至多孔送风顶棚孔口的水平距离，不应小于0.5m。
④在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。
感温探测器的安装间距，不应超过10m；感烟探测器的安装间距，不应超过15m。
探测器距端墙的距离，不应大于探测器安装间距的一半。
⑤探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于45°。
2）手动火灾报警按钮的安装：①手动火灾报警按钮，应安装在墙上距地（楼）面高度1.5m处。
②手动火灾报警按钮，应安装牢固，并不得倾斜。
③手动火灾报警按钮的外接导线，应留有不小于10cm的余量，且在其端部应有明显标志。
5.火灾报警联动控制器的移机和安装：1）工作内容：①将各楼栋的报警主机的导线拆掉，固定好线标；②将报警主机移到新大楼监控中心并固定；③在3#楼消防控制中心和9#楼消防控制室分别安装接线端子箱；④将各楼栋的原导线在接线端子箱内与新电缆连接，并做好线号标记；⑤在新大楼监控中心，将新敷设的导线按照线标与对应的主机相连接；2）注意事项：引入控制器的电缆或导线，应符合下列要求：①配线应整齐，避免交叉，并应固定牢靠；②电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不易褪色；③端子板的每个接线端，接线不得超过2根；④电缆芯和导线的端部，应留有不小于20厘米的余量；⑤导线应绑扎成束；⑥控制器与主电源引入线，应直接与消防电源连接，严禁使用电源插头，主电源应有明显标志。
⑦控制器的接地应牢固，并有明显标志。
其接地电阻应符合以下要求：a.工作接地电阻值应小于4欧。
b.采用联合接地时，接地电阻应小于1欧。
3)消防控制设备的安装消防联动控制设备在安装前，应进行功能检查，不合格者不得安装。
消防控制设备的外接导线，当采用金属软管作套管时，其长度不宜大于2米，且应采用管卡固定，其固定点间距不应大于0.5米，金属软管与消防控制设备的接线盒(箱)应采用锁母固定，并应根据配管规定接地。
消防控制设备外接导线的端部，应有明显标志。
消防控制设备盘(柜)内不同电压等级，不同电流类别的端子，应分开，并有明显标志。
4)新老系统的拆机和对接时间，应该提前3天报甲方批准后方可实施，并尽量缩短对接时间；6.系统接地装置的安装：1）工作接地线应采用铜芯绝缘导线或电缆，不得利用镀锌扁铁或金属软管。
2）由消防控制室引至接地体的工作接地线，在通过墙壁时，应穿入钢管或其它坚固的保护管。
3）工作接地线与保护线，必须分开，保护接地导体不得利用金属软管。
4）接地装置施工完毕后，应及时作隐蔽工程验收，并做好接地电阻值测量记录。
5）接地要求①桥架接地方法，应用不小于4mm2的铜塑线与综合接地可靠连接。
