abaqus操作实例
1.打开Abaqus/CAE：
在开始菜单中点击Simulia/Abaqus 6.14/Abaqus/CAE。
2.创建新的模型：。
在Abaqus/CAE的窗口中，点击File-New-Analysis，选择需要创建的模型类型，单击OK，设置模型的名称与工作目录，点击Ok，完成模型建立。
3.创建材料：。
在Abaqus/CAE窗口中，点击Materials模块，选择创建材料，设置材料参数名称，点击OK，完成材料参数设置，将此材料应用到后续的几何实体上。
4.创建几何实体：。
在Abaqus/CAE窗口中，点击Parts模块，新建零件，设置零件的参数，点击OK，进入零件的实体建模模式，根据具体的几何实体，用各种图元如线、圆、弧、矩形、多边形等绘制几何实体，完成后点击File-Save，完成几何实体的绘制。
5.建立单元：。
在Abaqus/CAE窗口中，点击Meshing模块，设置分割几何实体的参数，点击OK，开始网格划分，将网格划分的结果应用到单元上，选择单元型号，比如三维单元C3D4，点击OK，将所选的材料应用到建立的单元上，完成单元的建立。
6.给予边界条件：。
在Abaqus/CAE窗口中，点击BCs模块，根据具体的分析方案，为几何实体的边界设置边界条件，比如设置位移边界，压力边界等，选择节点或单元，应用边界条件，点击OK，完成边界条件的设置。
Abaqus_CAE基础培训实例教程我们将通过ABAQUS/CAE完成上图的建模及分析过程。
首先我们创建几何体一、创建基本特征：1、首先运行ABAQUS/CAE，在出现的对话框内选择Create Model Database。
2、从Module列表中选择Part，进入Part模块3、选择Part→Create来创建一个新的部件。
在提示区域会出现这样一个信息。
4、CAE弹出一个如右图的对话框。
将这个部件命名为Hinge-hole，确认Modeling Space、Type和Base Feature的选项如右图。
5、输入200作为Approximate size的值。
点击Continue。
ABAQUS/CAE初始化草图，并显示格子。
６、在工具栏选择Create Lines: Rectangle(4 Lines)，在提示栏出现如下的提示后，输入（20,20）和７、在提示框点击OK按钮。
CAE弹出Edit Basic Extrusion对话框。
８、输入40作为Depth的数值，点击OK按钮。
二、在基本特征上加个轮缘１、在主菜单上选择Shape→Solid→Extrude。
２、选择六面体的前表面，点击左键。
３、选择如下图所示的边，点击左键。
４、如右上图那样利用图标创建三条线段。
５、在工具栏中选择Create Arc: Center and 2 Endpoints６、移动鼠标到(40,0.0)，圆心，点击左键，然后将鼠标移到(40,20)再次点击鼠标左键，从已画好区域的外面将鼠标移到(40,20)，这时你可以看到在这两个点之间出现一个半圆，点击左键完成这个半圆。
７、在工具栏选择Create Circle: Center and Perimeter８、将鼠标移动到(40,0.0)点击左键，然后将鼠标移动到(50,0.0)点击左键。
９、从主菜单选择Add→Dimension→Radial，为刚完成的圆标注尺寸。
Abaqus基本操作中文教程目录1 Abaqus 软件基本操作 ....................常用的快捷键 ..........................单位的一致性 ..........................分析流程九步走 .......................几何建模（Part） .....................属性设置（Property） ...................建立装配体（Assembly） ...................定义分析步（Step） ...................相互作用（In teracti on................ ）载荷边界（Load） .....................划分网格（Mesh） ..................作业（Job） ......................可视化（Visualization ）.................1 Abaqus软件基本操作常用的快捷键「旋转模型一Ctrl+Alt+ 鼠标左键于平移模型一Ctrl+Alt+鼠标中键" 缩放模型一Ctrl+Alt+ 鼠标右键单位的一致性CAE软件其实是数值计算软件，没有单位的概念，常用的国际单位制如下表1所示，建议采用SI （mm）进行建模。
国际单位制 SI (m) SI (mm) 「长度m mm力 N N 质量 kg t 时间 ss应力 2Pa (N/m )2MPa (N/mm)质量密度 kg/m 33t/mm 加速度m/s 2mm/s例如，模型的材料为钢材，采用国际单位制SI （m ）时，弹性模量为m,重力加速度m/s 2，密度为7850 kg/m 3,应力Pa;采用国际单位制SI （mm ） 时，弹性模量为 口金 重力加速度 9800 mm/s 2，密度为7850e-12??T/mm 5, 应力MPa分析流程九步走几何建模（Part 属性设置（Property ） 建立装配体（Assembly ） T 定义分析步（Step ） T 相互作用 （Interaction ）宀载荷边界（Load ）T 划分网格（Mesh ）T 作业（Job ）T 可视化（Visualization）' 以上给出的是软件 !常规的建模和分析的流程，用户可以根据自己 ；的建模习惯进行调整。
Abaqus基本操作中文教程目录1 Abaqus软件基本操作........................................1.1 常用的快捷键.............................................1.2 单位的一致性.............................................1.3 分析流程九步走...........................................1.3.1 几何建模（Part）....................................1.3.2 属性设置（Property）................................1.3.3 建立装配体（Assembly）..............................1.3.4 定义分析步（Step）..................................1.3.5 相互作用（Interaction）............................1.3.6 载荷边界（Load）....................................1.3.7 划分网格（Mesh）...................................1.3.8 作业（Job）.........................................1.3.9 可视化（Visualization）.............................1 Abaqus软件基本操作1.1 常用的快捷键旋转模型—Ctrl+Alt+鼠标左键平移模型—Ctrl+Alt+鼠标中键1.2 单位的一致性CAE软件其实是数值计算软件，没有单位的概念，常用的国际单位制如下表1所示，建议采用SI (mm)进行建模。
Abaqus基本操作中文教程目录1 Abaqus软件基本操作........................................1.1 常用的快捷键.............................................1.2 单位的一致性.............................................1.3 分析流程九步走...........................................1.3.1 几何建模（Part）....................................1.3.2 属性设置（Property）................................1.3.3 建立装配体（Assembly）..............................1.3.4 定义分析步（Step）..................................1.3.5 相互作用（Interaction）............................1.3.6 载荷边界（Load）....................................1.3.7 划分网格（Mesh）...................................1.3.8 作业（Job）.........................................1.3.9 可视化（Visualization）.............................1 Abaqus软件基本操作1.1 常用的快捷键旋转模型—Ctrl+Alt+鼠标左键平移模型—Ctrl+Alt+鼠标中键1.2 单位的一致性CAE软件其实是数值计算软件，没有单位的概念，常用的国际单位制如下表1所示，建议采用SI (mm)进行建模。

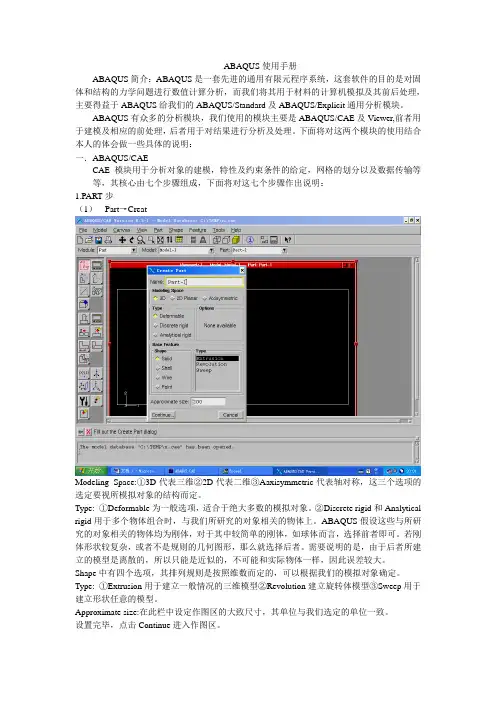

ABAQUS使用手册ABAQUS简介：ABAQUS是一套先进的通用有限元程序系统，这套软件的目的是对固体和结构的力学问题进行数值计算分析，而我们将其用于材料的计算机模拟及其前后处理，主要得益于ABAQUS给我们的ABAQUS/Standard及ABAQUS/Explicit通用分析模块。
ABAQUS有众多的分析模块，我们使用的模块主要是ABAQUS/CAE及Viewer,前者用于建模及相应的前处理，后者用于对结果进行分析及处理。
下面将对这两个模块的使用结合本人的体会做一些具体的说明：一．ABAQUS/CAECAE模块用于分析对象的建模，特性及约束条件的给定，网格的划分以及数据传输等等，其核心由七个步骤组成，下面将对这七个步骤作出说明：1.PART步（1）Part→CreatModeling Space:①3D代表三维②2D代表二维③Aaxisymmetric代表轴对称，这三个选项的选定要视所模拟对象的结构而定。
Type: ①Deformable为一般选项，适合于绝大多数的模拟对象。
②Discrete rigid和Analytical rigid用于多个物体组合时，与我们所研究的对象相关的物体上。
ABAQUS假设这些与所研究的对象相关的物体均为刚体，对于其中较简单的刚体，如球体而言，选择前者即可。
若刚体形状较复杂，或者不是规则的几何图形，那么就选择后者。
需要说明的是，由于后者所建立的模型是离散的，所以只能是近似的，不可能和实际物体一样，因此误差较大。
Shape中有四个选项，其排列规则是按照维数而定的，可以根据我们的模拟对象确定。
Type: ①Extrusion用于建立一般情况的三维模型②Revolution建立旋转体模型③Sweep用于建立形状任意的模型。
Approximate size:在此栏中设定作图区的大致尺寸，其单位与我们选定的单位一致。
设置完毕，点击Continue进入作图区。
（2）Part→Creat→Continue这时，使用界面左侧的工具栏便可以作出点、线、面以组成我们所需要的图形。

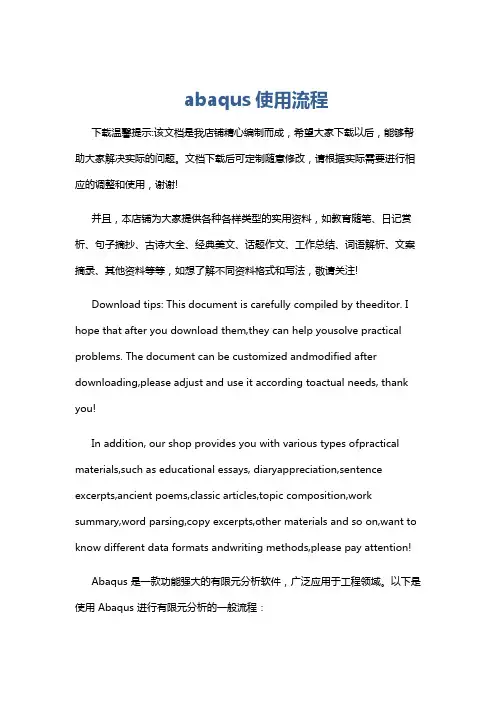

abaqus使用流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
